La Candelaria de Occre

[Ragsinger11]

Muy buenas.
Llevo mucho tiempo siguiendo los impresionantes trabajos de este foro y por fin he decidido atreverme a iniciarme en esta preciosa rama del modelismo.

Este es mi primer proyecto y supongo que como todos al principio ando un poco perdido. Sin embargo empiezo con muchísimas ganas, mucha ilusión y desgraciadamente poco tiempo. Pero bueno paciencia no me falta y espero que con vuestra ayuda consiga hacer de estas maderas algo parecido a un navío.
No se que tiene este modelo que desde que le eche el ojo hace mas de un año me tiene totalmente cautivado.

En fin saludos a todos y encantado.



[manolo gil]

Hola Ragsinger, me he quedado con la boca abierta esperando las fotos de tu navío, el que te tiene encandilado,a ver si en la próxima las pones y las podamos ver, ¿ ha sido un despiste ? espero que lo resuelvas y que podamos disfrutarlo. Saludos cordiales.



[Ragsinger11]

Hola Manolo, disculpa por no poner fotos pero tenia el pc pendiente de un formateo para dejarlo limpito y evitar cualquier problema.

Bueno tras abrir la caja de La Candelaria estuve un buen rato leyendo todas las instrucciones para entender como de todas esas piezas puede salir un barco.

Las medidas són de una eslora de 695mm y una manga de 260mm, midiendo 525mm de altura.
Puede que no sea muy grande comparado con lo que se suele ver por aqui, pero yo lo encuentro enorme y mas aún revisando los planos 1:1 (sera por ser el primero).

Tras empaparme mínimamente de los primeros pasos comencé a separar la falsa quilla y las cuadernas del soporte y, tras lijarlas y dejarlas bien pulidas, las monté sin pegar para ver que todo encajaba.

Me sorprendió mucho la facilidad con la que las piezas se extraen de la madera donde vienen cortadas y el buen encaje entre ellas.

Una vez comprobados los encajes empecé a encolar las cuadernas a la falsa quilla midiendo cada uno de los huecos para comprobar que queden centrados.

Poco que contar pero por fin dando los primeros pasitos.

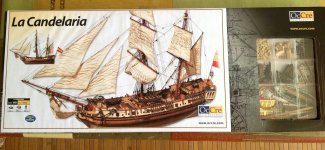

Dejo unas cuantas fotos del Kit y de los primeros pasos.

Saludos



[manolo gil]

Hola Ragsinger: Por fin he visto ese fantástico barco, la verdad es que para ser el primero has escogido uno algo complicadillo, pero también veo que eres una persona meticulosa y eso es una buena señal para esta afición, mas bien pasión, pues nada adelante ya veras como te atrapa este gusanillo y estarás siempre deseando estar con el, tan solo te aconsejo tener paciencia y si algo no queda de tu agrado lo deshaces y hacerlo de nuevo; Espero ver tus avances. Mientras tanto recibe un cordial saludo.



[carlos huarte]

hola compañero: como dice manolo se ve muy bonito el modelo, asi que me apunto para seguir tus avances. saludos :roll: carlos.



[Tasso]

Buenas tardes company , cuando lo tengas terminado no te parecera pequeño,comentarte que ara tres años que lo monte
si necesitas informacion ó foto no dudes en pedirlo, te estare siguiendo un saludo Tasso.



[Ragsinger11]

Hola Manolo, espero que no sea muy elevada la dificultad pero bueno con vuestro consejos seguro que podremos sacarlo adelante. No tengo prisa por hacerlo asi que poco a poco y con buena letra.

Gracias por la ayuda Tasso. Ten por seguro que te pediré más de una vez algo de información para guiarme

Bienvenido Carlos, toma asiento en primera fila que así te tengo mas cerquita para las dudas que irán surgiendo :wink: :roll: jejee

Con ganas de que llegue el viernes para echarle mano a la Bombarda.

Saludos.



[jlaguiler]

hola , yo estoy haciéndolo en estos momentos y, ya tengo el casco terminado, y es precioso , si tienes alguna duda no dudes en preguntar, saludos



[Ragsinger11]

Muy buenas a todos.

Gracias jlaguiler, veo que vas mas avanzado que yo pero supongo que aun lo tendras reciente asi que cualquier duda no duraré en preguntartela

Las cuadernas estan ya todas colocadas en la falsa quilla y voy a empezar con el forrado de la cubierta. Sin embargo tengo varias dudas.
Mirando los diferentes modelos de los compis del foro he visto que no hay un esquema único para forrar la cubierta, sinó que algunos cortan las tablas y las situan en un esquema de 3, 4 o 5 tabla colocadas a diferentes alturas antes de coincidir de nuevo.
No se si me explico, pongo un ejemplo simulando las tablas de una cubierta en un esquema de 4:
----------------\--------------------------\----------------
\----------------------\---------------------------\----------
--------\------------------------\------------------------\----------
----------------\--------------------------\----------------------\------

La pregunta es:
¿Que esquema es el más adecuado o historico?

Tambien he visto a varios compañeros pintar con lapiz los laterales de las tablas para dar un efecto de separación una vez colocadas juntas. Es una buena forma de hacerlo o hay algun truqillo que aporte un mejor resultado?

Que es mejor pintar los "clavos" de cada balda, o simularlo con trozos de clavos de los que vienen en el kit?

Y por ultimo, una vez forrada la cubierta y lijada, debo barnizarla? Que barniz me recomendais? Me gustaria que conservara bastante el color pero que no quede "limpia como una patena"

Gracias adelantadas compañeros, y a aprovechar este fin de semana que se nos presenta a partir de hoy!

PD: Dejo una foto de las cuadernas ya montadas y alineadas.

Saludos amigos!



[josezerzo]

Para forrar la cubierta



[josezerzo]

Más sobre la cubierta, para imitar el calefeteado lo más fácil es con un mina de lápiz en el canto, o una vez puesta repasarla con lápiz las uniones, pero como queda mejor es pegandole cartulina negra a varias chapas y luego cortarlas con cutter, este último no lo recomiendo si no tienes práctica.
Sobre los clavos lo mejor es con madera, yo el Nepo corte un montón de palillos y los tinte de negro, clave, corte y lije, pero en el kit te vienen clavos, si los pones córtalos con alicates de electricista para que te queden los cortes lo más planos posibles sino lija, otro modo es imitar el clavo con lápiz.

Todo es a gustos y lo que te quieras complicar la vida o disfrutar, sobre cual es más real, ten en cuenta que lo primero es que los tablones de las cubiertas no son tan anchos, por lo que estan fuera de escala ellos y los clavos.

Saludos



[Ragsinger11]

Gracias por el tutorial y la explicación josezerzo, me voy a poner ahora mismo a probar haber que esquema me gusta más.
En cuanto a lo que comentas del ancho de las tablas, ¿Que medida deberia ser, más a menos, para escala 1/85?



[josezerzo]

Aquí te dejo un conversor de un compañero que te será muy útil.



[Ragsinger11]

Buenas noches a todos

De momento sigo realizando pruebas de como quedarían los distintos tipos de forro para la cubierta.
Os dejo una fotos haber que opináis.

También he probado haber como quedaría con las tablas más delgadas (la mitad de lo que miden las que vienen en el kit)

Todavía no me convence ningún diseño, haber como lo veis vosotros.
No se nota mucho la diferencia pero el esquema es diferente tanto en disposición de las tablas como en las medidas de estas.

josezerzo aún no he probado el conversor que me pasaste, pero mañana le echaré un ojo. Gracias de nuevo por la ayuda

En fin espero vuestra opinión sobre los forros

Saludos y buenas noches



[Ragsinger11]

Hola compis

Después de pensarlo y varias pruebas sobre papel he decidido forrar la cubierta con listones de 4mm de ancho y 10 cm de largo, en un esquema de 5.

Para simular el calafateado he estado mirando por ahí y marcandolo con lapiz he visto que pierde mucho a la hora de lijar.

Quiero intentar hacerlo con cartulina negra, pero no se bien bien como hacerlo (tengo la idea, creo)
Hace tiempo vi un post en el que se explicaba pero no he conseguido encontrarlo, si alguien puede explicarme como se lleva a cabo le estaria muy agradecido

Saludos compañeros



[Tasso]

Buenos dia ragsinger , te adjunto tres fotos del proceso como observaras se cojen las tracas haces un paquete,
pones cola blanca en un costado de la traca y pegas la cartulina negra, cuando este seca observaras que se habre como un abanicointroduces un cutter que corte bien afilado y vas separando las tracas. un saludo Tasso



[Ragsinger11]

Muy buenas a todos.

Gracias Tasso por las fotos.
He empezado a aplicar esta técnica para preparar el forrado de la cubierta.

Ayer me pasé por una tienda de modelismo y vendían bolsitas de 0,50€ de distintos componentes. Entre los muchos que compré hay unos entrerejados más pequeños que los que vienen en el kit.
Al ver el plano a escala y las fotos del modelo por internet me pareció que el entrerejado era demasiado grande para la escala del barco, así que compré este otro, he hecho una comparación y estoy más que contento con la diferencia.

Dejo unas fotos de ambos entrerejados para que veáis la diferencia (el grande es el que venía con el kit).

Saludos y buen fin de semana!!!



[Tasso]

buenos dias company, muy bien el tema del enjaretados,y de lo demas ,no hay quien te pare ,que marcha que llevas
un saludo Tasso



[Ragsinger11]

Hola compañeros.

Finalmente tras varias pruebas descarté la opción de utilizar cartulina para el calefeteado ya que no consigo reproducirlo totalmente bien. Por ello intenté simularla con un rotulador pintando los cantos de las tablas y el resultado lo muestro a continuación.

No se si queda muy exagerado o tendría que pintarlo más fino y más disimulado, ya me direis, pero me gusta más que como quedaba con la cartulina porque aquello era imposible

Os dejo un par de fotos haber como lo veis.

Lamento ir tan despacio pero saco tiempo cuando puedo y aunque progrese muy poco no dejo de leeros y investigar.

En fin saludos compis



[vasa]

Hola, particularmente me gusta como te queda, si quieres hacerlo mas fino, creo que lo mejor es pintar solo uno de los cantos de la tabla.
Saludos
Jesus
