El Druide

[LuisQ]

Como dije pensaba esperar hasta tener la cuaderna 32 preparada y colocada. Pero a pesar de que no tengo mucho tiempo, le estoy metiendo de una a dos horas por la noche, estoy harto de lijar así que hago un paréntesis y doy un avance del trabajo.

He encolado hasta la cuaderna 24 con pocos problemas (Ya había preparado y fijado en la grada las tres prineras). En realidad el único problemilla es que en cuanto me descuido se me rompen algunos trozos de cuaderna al retirarlos a lo bruto de su hoja. Nada irreparable claro.

De las 21 que he encolado he lijado y presentado 12 en la grada y nueve están por lijar. Aunque estas están acabadas no las encolo a la grada pues eso habrá que hacerlo con sumo cuidado para conseguir un casco homogeneo de forma que se adapten bien las tracas de forro. Se aprecia de todas formas que no será problema.



[yandrost]

Que trabajo mas bonito, ademas, creo que el barco "se deja querer".
Sigue adelante, te esta quedando muy majo. Creo que es importante lo que dices de poner bien las cuadernas para que te quede un casco homogeneo.
Me estoy pensando en comprarlo... cada dia me gusta mas...
Por cierto, ¿Como es su nombre original? ¿Se sabe algo de su historia??
Gracias por comartir el trabajo con nosotros y un saludo.



[josezerzo]

Un mágnifico trabajo y muy meticuloso, es un tostón darle lija para quitar esa carbonilla y como se queda todo con ese polvo negro tan fino, por lo demás ese Kit se ve de lujo, me encantaría hacerlo y seguro que con el paso a paso que estas realizando no tendré problema si me decido por él, muchas gracias y continua con ese trabajo tan bueno.



[Javier García]

Luis, opino lo que los compañeros, un gran trabajo sin duda alguna, sigo pendiente de tus avances.....

Saludos.



[LuisQ]

Me estoy pensando en comprarlo... cada dia me gusta mas...
Por cierto, ¿Como es su nombre original? ¿Se sabe algo de su historia??

Se llamó realmente Druide y tiene mucha historia, te adjunto las dos primeras paginas del manual con un breve resumen histórico.



[yandrost]

Gracias por la información. Ya contacte con el chino y lo mas seguro que me lo compre con otro compañero de foro.
Sigue asi con el barco, así tendre alguna referencia visual, de como va quedando.
Un saludo.
Te adjunto una dirección de internet para que veas unas fotos del barco ya acabado.
http://www.ioffer.com/i/BRITISH-DRUID-NUMBER-WOOD-SAILBOAT-DIY-MODEL-160887645" onclick="window.open(this.href);return false;.



[Tasso]

Buenas noches LuisQ. si ver el inicio es gozar ( como cuesta sacar el quemado del lasser) cuando lo acabes sera impresionante te felicito company bonito navio. Tasso



[LuisQ]

Acabo de terminar de colocar las 24 primeras cuadernas. El método seguido ha sido pegar con cola blanca todas las cuadernas a la quilla y dejar secar la cola. Luego he ido encolando la parte superior de cada cuaderna solo por un lado a las entallas de la grada en su parte superior e ir sujetando el encolado con una pinza como se ve en 890. He tenido mucho cuidado de ir haciendo el encolado después de posicionar la cuaderna de forma que quede alineada con el resto de las ya fijadas de forma que siga la forma del casco. Con esto intento que el lijado final que tenga que hacer sea mínimo.

Una vez encolado un lateral y seca la cola he repetido con el otro. El resultado me ha parecido muy bueno, no por mi mérito si no por lo bien que encajan las piezas de las cuadernas y por las indicaciones del lijado indicadas. Las siguientes fotos muestran en varias posiciones la enramada.

Si sigue así me va a gustar finalmente mucho este kit.



[yandrost]

Se te ve que tienes que ir conun ciudado exquisito!!!, pero una pregunta... Si pegas las cuadernas en la grada en su parter superior, ¿Como la vas a despegar luego la grada???
Gracias y para adelante!!!
Por cierto... FELICES FIESTAS A TODOS!!!!!!
:wink: :wink:
Un saludo



[LuisQ]

Se te ve que tienes que ir conun ciudado exquisito!!!, pero una pregunta... Si pegas las cuadernas en la grada en su parter superior, ¿Como la vas a despegar luego la grada???

No la voy a despegar, una vez colocado el forro exterior y los baos y cubierta cortaré las cuadernas a la altura de la tapa de regala. Es el método constructivo de Harold Hahn para modelismo de arsenal. hace todas las cuadernas de la misma altura con un sobrante superior considerable de forma que mantienes toda la construcción el modelo armado con la parte superior de la grada y al final cortas el sobrante. De hecho las cuadernas llevan una marca para saber por donde hay que cortar. Si miras la foto adjunta verás a unos 5 cm de los extremos de la cuaderna una marca que supongo que es la linea de corte. Y el kit incluye un pequeño útil para comprobar las medidas.

De esta forma se consigue un casco idéntico al original.

Se me ha olvidado comentar para mejor clarificación que no he encolado los soportes verticales de la grada a su parte superior, de forma que cuando proceda puedo sacar el modelo de su grada dejandolo pegado a la parte superior que lo mantendrá armado.



[josezerzo]

Hola Luis un trabajo mágnifico, una pregunta en las fotos no se ve con claridad si entre las cuadernas se verán los pañoles y las cubiertas inferiores, por lo que veo solo son las cuadernas, ¿es así? gracias.

Rectifico he visto las fotos con detenimiento y son solo cuadernas, entoces mi pregunta, ¿tienes pensado mejorar el kit y hacer algo en el interior?, gracias



[LuisQ]

Hola Luis un trabajo mágnifico, una pregunta en las fotos no se ve con claridad si entre las cuadernas se verán los pañoles y las cubiertas inferiores, por lo que veo solo son las cuadernas, ¿es así? gracias.

Rectifico he visto las fotos con detenimiento y son solo cuadernas, entoces mi pregunta, ¿tienes pensado mejorar el kit y hacer algo en el interior?, gracias

No voy a mejorar el kit pero sí voy a poner las cubiertas inferiores con sus baos correspondientes. Tengo demasiados proyectos en marcha para poder dedicar tiempo a mejora, especialmente porque empecé otro, el Confederacy, que este sí lo voy a hacer igual que el original y que el que está en modelo de Arsenal en el Museo hecho por Harold Hahn. Es un proyecto a tres años y bastante complicado. Y del Druide además de momento lo voy a dejar aparcado en cuanto acabe la enramada para acabar otro proyectos que tengo muy avanzados. Pero finalmente el Druide llegaré a arbolarlo incluso. Al ser una enramada le forraré solo la obra muerta ya parte de las cubiertas para que pueda verse todo el interior.



[LuisQ]

Después de ver como se sueltan las piezas de sus hojas me imagino el lío que habrás tenido. Porque hay muchas piezas grabadas con su codigo pero la mayor parte tienen el código al lado y si se sueltan es difícil saber que pieza es. Pues las 51 cuadernas son casi 600 piezas todas distintas pero muy parecidas. Y los baos pues les pasa lo mismo.

Hazte a la idea de que has hecho un puzzle sin necesidad de haberlo comprado.

Pero bueno, yo a lo mío. Acabo de llegar a la cuaderna 32 que es la última de las de una pieza. A partir de ahora tanto por proa como por popa son dos piezas simétricas independientes. He seguido el método ya explicado y estoy bastante satisfecho de como me está quedando, el casco está cogiendo buena pinta y por fuera voy a tener que lijar muy poco.

Lo que son complicadas y liosas son las instrucciones, parece que estuvieran en chino. Acabo de llegar a un punto en que me dice que monte una "galga de altura", que como viene un dibujo se lo que es, pero dice que se use para dibujar unos puntos fácilmente en el "baseboard". Y no tengo ni idea de que va así que doble diversión, hacer el modelo y tratar de imaginar que ha querido decir el chino en chino y si el que lo ha traducido al inglés sabía de que iba.

Pongo unas fotos de como va y hasta la próxima. Ahora antes de seguir con las cuadernas partidas voy a encolar unos separadores entre cuadernas para mantener distancias y dar rigidez.



[yandrost]

QUE PASADA!!!!!!!. Esto es aprender y aprender en cada momento. Nunca habia oido hablar del método constructivo de Harold Hahn para modelismo de arsenal. Me parece interesantisimo!!!!. Que ideas se le ocurre a la gente.
Respecto a tu trabajo me parece que te esta quedando muy "limpio". Seria una buena idea que mejoraras el Kit. Como dice Josezerzo, colocar las cubiertas inferiores estaria muy bien. Trabajo de chinos, pero bueno, se mejoraria mucho.
Un saludo!!!!. FELICES FIESTAS A TODOS!!!!!



[javimetal]

Muy bonito Luis. Una pregunta, las semicuadenas llevan los separadores a popa y proa? Te lo pregunto por que en el modelo en el que estoy ahora a popa tenia una clara entre cuadernas (ademas no se mantenia siempre la misma) y a proa iban sin espacio entre cuadernas. En ambos casos me refiero a la union de la cuaderna en la quilla, en la parte superior la clara es siempre la misma.

Te pongo 2 fotos de la proa y popa donde se ven sin y con clara respectivamente.



[LuisQ]

QUE PASADA!!!!!!!. Esto es aprender y aprender en cada momento. Nunca habia oido hablar del método constructivo de Harold Hahn para modelismo de arsenal. Me parece interesantisimo!!!!. Que ideas se le ocurre a la gente.
Respecto a tu trabajo me parece que te esta quedando muy "limpio". Seria una buena idea que mejoraras el Kit. Como dice Josezerzo, colocar las cubiertas inferiores estaria muy bien. Trabajo de chinos, pero bueno, se mejoraria mucho.
Un saludo!!!!. FELICES FIESTAS A TODOS!!!!!

Pero es que si voy a poner las cubiertas inferiores pues el kit asi lo indica, lo que no voy a hacer es forrarlas completas para que se pueda observar el trabajo y el diseño del modelo.



[LuisQ]

Muy bonito Luis. Una pregunta, las semicuadenas llevan los separadores a popa y proa? Te lo pregunto por que en el modelo en el que estoy ahora a popa tenia una clara entre cuadernas (ademas no se mantenia siempre la misma) y a proa iban sin espacio entre cuadernas. En ambos casos me refiero a la union de la cuaderna en la quilla, en la parte superior la clara es siempre la misma.

Te pongo 2 fotos de la proa y popa donde se ven sin y con clara respectivamente.

Pues precisamente con los separadores voy a empezar ahora, antes de poner las cuadernas partidas le tengo que dar rigidez al conjunto y para conseguir una medida exacta antes de seguir. He medido el espacio de que dispongo real entre la primera cuaderna y la 32 y me salen 6 mm para el espesor de lasmcuafernasny otro tanto para los espaciadores. Al haber lijado a mano y a ojo las cuadernas no las tengo exactamente a 6 mm y estan +- 0,2 mm asi que medire el espacio total ocupado por las cuadernas y por diferencia sacare de cuanto tengo que preparar los espaciadores. Y voy a poner tres filas por cada lado, lo que aun no he decidido es la altura de cada fila. No tengo intencion de poner en principio ningun espaciador junto amla quilla.



[LuisQ]

Ahora le toca el turno a los separadores entre cuadernas y ni me dice de donde los saco ni donde los pongo ni que medida tienen pues tomaré la decisión que me parece más lógica.

Pero como yo no soy experto en construcción naval y algunos de vosotros os lo habeis currado me gustaría vuestra opinión sobre la posición de los separadores.

Yo he pensado ponerlos a la altura de los baos aproximadamente. Lo he pensado así pues como voy a dejar parte de la obra viva sin forrar no quiero que se vean. Pero desconozco si estos separadores existen en realidad o son un elemento necesario para darle resistencia a la estructura. Y si existen de verdad, ¿donde van realmente? Esa es la pregunta y agradeceria cualquier apunte de conocimiento real para tomar las decisiones oportunas. Adjunto plano de la enramada y plano sección de como voy a hacer el casco con sus baos y cubiertas. Desde luego no hay indicación de separadores por ningun lado.

Adjunto foto de las lineas que he marcado provisionalmente para colocar los separadores.

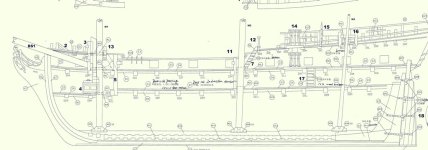

Adjunto plano de la enramada y sección longitudinal en la que se aprecia que propone el kit que se haga y que es justamente lo que yo voy a hacer por el momento. La arboladura y armamento para más adelante.



[javimetal]

En el Oneida Luis tengo puestos a la altura de las troneras ya que como luego va forrado (amuras) no se van a ver. Sino puedes colocarlos a la altura de cada cubierta que tb estara tapado. Si tienes que poner mas abajo ya que tu barco tiene varias cubiertas, pondria a la altura de los cintones. No se si vas a forrar mas abajo de los cintones pero por lo menos ahi pondria. Con eso y colocando a la altura de las tronera creo que tendrias suficiente y no se veria ninguno.

No soy experto en arquitectura naval pero creo que el barco no los llevaba. En modelos que he visto o han quedado ocultos o se han puesto separadores temporales que luego se han quitado. Alguien con mas conociemientos ya aclarara este punto.

Un saludo,

Javier



[LuisQ]

Finalmente he decidido colocar la primera hilera de separadores justo encima donde voy a colocar la traca de forro más próxima a la quilla.
La segunda fila la pongo cerca por debajo de la hilera de troneras. Y la tercera como al final voy a cortar la parte superior de las cuadernas pues en esa zona.
Como ya he comentado no hay ninguna indicación, salvo las fotos del manual que indique donde deben ir. Así cogiendo como referencia el plano hago un trazado y trazo unas lineas y utilizo la plantilla de medición que indica el kit que se monte. Las fotos 911, 912 y 913 la muestran y, como observación para los que hagan este modelo y les sriva de ayuda, por la parte de proa y a la altura de la cuaderna 1 se ve en 912 que he comenzado a poner soportes a 73 mm de altura y que en popa a la altura de la cuaderna 32 a 82 mm. Las otras posiciones se ven en las fotos. Así, si me queda mal, podreis cambiar la posición y si me queda bien pues podeis usar como referencia.

Las fotos 914, 915 y 916 las incluyo para explicar a los que hagan este modelo chino para que sirve la plantilla de la foto. A mí me ha costado un poco entenderlo ya que no hay mucha explicación.
La plantilla tine dos zonas bien diferenciadas. La superior que tiene 3 lineas grabadas con unos números cada una indican la posición de la parte inferior de las troneras de forma que la más baja que indica 3-20 sirve para marcar en las cuadernas donde cortar para la posición de las troneras que hay entre las cuadernas 3 y 20. La que pone 1-42 se usa para cortar precisamente esas dos cuadernas y la 23-39 para cortar las que correspondan dentro de ese rango.
La zona inferior de la plantilla sirve para marcar en las cuadernas 1, 10, 20 y 30 una linea por donde debe pasar la primera traca de forro suponiendo como es lógico que se deje la parte inferior de la enramada sin cubrir.
