CONSTRUCCIÓN DE LA CURIEUSE

[Maquinilla]

Vista de la pala del timón. Perdonad si el texto no aparece donde debiera. Al ser mi primera presentación, carezco de práctica y me estoy haciendo un lío.

Hasta aquí he llegado. El trabajo realizado sobre la nueva Curieuse, os lo presentaré cuando alguno de vosotros me haya contestado, pues en estos momentos tengo tal lío en el manejo, del programita, que no se como seguir. (Soy muy torpe en informática).

Saludos.



[Rafa.-.]

genial maquinilla
bienvenido y animo
ya veras como lo llevas a buen puerto
me cojo sitio
saludos



[Maquinilla]

Gracias, Rafa, la verdad es que la presentación era esta otra que habiéndola escrito, no pareció porque debí tocar algo que no correspondía.

Me presento a todos vosotros con la construcción de LA CURIEUSE.

Hace unos veinte años comencé realizando varias cajas de montaje.

Por motivos de trabajo, estuve inactivo durante más de una década y media, que me sirvió para ampliar biblioteca y comprar herramientas.

Hace unos meses me di de alta en el foro y he aprendido y espero seguir aprendiendo de vuestros excelentes trabajos.

Me considero un simple aficionado novato con ganas de recibir vuestras sugerencias y buenos consejos, por lo que espero criticas constructivas sobre el trabajo que os presento.

La primera Curieuse la comencé hace un año. El casco está realizado a un solo forro de Ebano y no me convence del todo. La terminaré para mi hija que así lo desea y al mismo tiempo iré construyendo otra que realizaré paso a paso.

Saludos a todos.



[jomaal88]

se ve muy finamente trabajado y muy limpio felicidades



[Javier García]

Hola Maquinilla, bienvenido, espero que disfrutes.

En cuanto al modelo se ve genial, animo y adelante, seguire pendiente.

Saludos :wink:



[nanoplayero]

Se ve un trabajo fantastico y sobre todo me gustan los accesorios que has realizado

un saludo

alfredo



[Maquinilla]

Gracias a todos por vuestras palabras de ánimo. Como ya os anticipe, paso a presentaros el trabajo realizado en el comienzo de la segunda Curieuse.
Soy conciente que construir dos modelos iguales a la vez no es lo mas aconsejable pero si al final lo logro, me habré quitado de en medio dos compromisos importantes.

Los elementos que habéis visto los he de repetir y esta vez tengo la oportunidad de fotografiarlos paso a paso y agradeceré vuestras opiniones de posibles mejoras.

Gracias de nuevo y saludos.



[Maquinilla]

Voy a ver si me el programita este me deja seguir colocando fotos, pues cuando aproximadamente llego a la veintena parece bloquearse y no me deja seguir.

Tampoco se como colocar texto, ya veis que lo pongo en cada foto, no se si esto es lo correcto. Espero que alguno de vosotros me ayudéis a entender mejo esta herramienta del foro.

Las tres ultimas fotografías que os presento, corresponden al macizado total del casco, conservándolo hueco por su interior. Esta “feliz idea”, que más bien podría ser una pifia, se me ocurrió porque quería seguir el método de construcción de Alexei Baranov y utilizar este casco como molde del que saldrían otros futuros barcos con las mismas líneas. Todo esto no me ha servido para nada ya que por sus dimensiones el casco solo puede ser forrado utilizándolo como la maqueta original.

Espero vuestras criticas a lo realizado, aunque como podéis comprobar poco se puede rectificar, pero me servirán para el trabajo que queda por realizar.

Saludos cordiales



[Julian.J]

Hola maquinilla, estas haciendo un trabajo de maestro impresionante me encanta te sigo :wink:

Un saludo
Julián.J



[maurys]

Tal cual de maestro, exelente trabajo te sigo con mucho entusiasmo¡¡¡

Un saludo



[zapalobaco]

Magnífico trabajo.
Una sola cuestión, seguro que al colocarlo te darás cuenta, pero en las fotos, los herrajes del timón que irán sujetos al casco están por encima de los de la pala.
En la realidad es al revés, la pala ha de apoyarse en los herrajes fijos, si no se caería.



[Maquinilla]

Gracias a todos por la excelente acogida que me habéis brindado y por el entusiasmo con el que habéis recibido mi trabajo, por mi parte espero no defraudaros.

Zapalobaco, eres muy observador y eso me congratula. Puse los herrajes de forma provisional, solo para la fotografía y los coloque de esta manera para mantener la pala del timón verticalmente sin ser consciente del error, gracias y sigue así de atento.

Quiero comentaros que cuando construí las cuadernas, dos de ellas no estaban bien dibujadas, posiblemente por error de imprenta, esto ya me pasó cuando construia el casco de la primera Curieuse. (La mostrada en las fotos). Tuve que dibujar las dos cuadernas contando con las líneas de agua y realizando una caja de cuadernas. Algunos modelistas han preguntado como se realiza este proceso y la respuesta siempre ha sido que es complejo de explicar.

Yo no se si lo haré bien, pero os presentare el proceso aprovechando la construcción de un molde para una de las chalupas de la Curieuse, concretamente la que lleva un pequeño motor a vapor.

Este proceso me lo enseñó el Sr. D. Pedro Casado, que es uno de los pocos Mestre D´aixa, que por suerte aun podemos disfrutar de su enseñanza. Estoy seguro que muchos ya conocéis el método, pero lo expondré para los que no lo saben.

Saludos



[gerardo navarro]

escelente trabajo realizas, estare atento a el mil felicidades...



[Joaquin Yarza]

La revista MRB tenía un excelente artículo sobre la construcción de este barco, aunque era navegable.
Bienvenido al foro.



[Maquinilla]

Gracias por la información Admin. Precisamente por esas fechas, (1985), apareció el libro que contaba historias y vivencias del barco y su tripulación, además de ir acompañado de los planos para la construcción de un modelo navegable.
El articulo de MRB, me animó a adquirir el citado libro.

Como lo prometido es deuda, paso a mostraros la construcción del molde de la chalupa y la caja de cuadernas.

Si nos encargaran realizar una chalupa, partiendo de cero, tendríamos que realizar un medio casco partiendo de un bloque de madera. He cortado la madera en tablillas que serán el tamaño de las líneas de agua y para que se puedan ver bien, les he pegado una cartulina de color marrón claro.



[Maquinilla]

Estas serán las líneas de agua a dibujar en la caja de cuadernas. Corte por la mitad del casco, sin tener encuenta la quilla.



[Maquinilla]

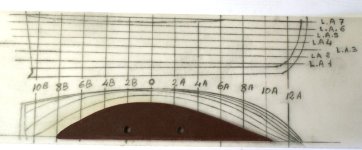

Líneas de agua, (tajos), y plano.
Con cada uno de los tajos, dibujamos las líneas de agua, marcándolas con una identificación, L 1, L,2 y así asta la L7.
Las líneas verticales 0, 2ª,4ª, son las cuadernas a dibujar.



[Maquinilla]

Gracias Ricard. Bienvenido.



[Javier García]

Genial MAquinilla, sigo atento :wink:



[Maquinilla]

Gracias Javier. Seguimos con la chalupa.
Identificamos las líneas de agua.
Con una tira de papel vegetal marcamos desde donde partiremos para marcar cada una de las líneas de la cuaderna a dibujar en la caja.
