un gato rosa????- construccion.*TERMINADO*

[sito]

hola colegas:

como el mono de submarinos es muy fuerte, me decidi a construir un Gato.
pero no un gato normal.

un gato rosa!!!!!!!

que os parece??, ya lo tengo en dique seco.

ya os pondre fotos de la construccion.

saludos navegantes.

[sito]

jejejejeje.

era broma.

es este.

saludos navegantes

[ramon]

Un puntazo...para los que no entendemos de submarinos este es entrañable....

[dkv]

Era una película, ¿no?

Si mal no recuerdo, trabajaban Cary Grant y Tony Curtis. La recuerdo como muy simpática...

Pintaban el submarino de rosa porque era el color que tenían, o algo así.

[sito]

hola:

si, la recuerdo de mi niñez.

buena pelicula para pasar el rato y recordar viejos tiempos.

http://es.wikipedia.org/wiki/Operaci%C3 ... %C3%ADfico

saludos navegantes.

[sito]

hola:

ya compre el tanque de lastre.

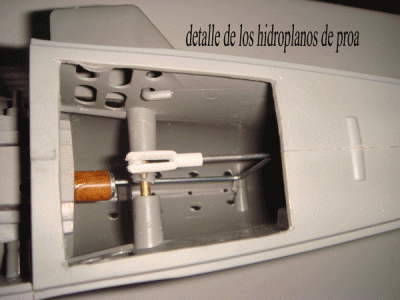

prepare los hidroplanos de profundidad.
tengo la tapa y marco de metacrilato.
la bomba de agua.

ya lo se, no os dije que lo voy a hacer de inmersion estatica

voy por buen camino para que sea un minino muy bonito.

este fin de semana empiezo a colgar fotos.

saludos navegantes.

[sito]

hola:

lo prometido es deuda.

bueno primero enumerar los materiales que se necesitan.

1º. emisora de 4 canales o mas + receptor.
2º. tres servos.
3º. bomba de agua.
4º. deposito de 1/2 litro.
5º. dos microinteruptores.
6º. tubo de silicona (la de los acuarios).
7º. variador de velocidad.
8º. una o dos baterias de 6v (el compuesto de las mismas segun vuestros gustos).
9º. dos motores.
10º dos bocinas de M4 de 300 mm.
11º.dos helices triplana M4. diametro 30 mm.
12º.tres varillas de servo M2 de 300 mm.
13º.tubo de laton M3.
14º.tubo de laton M5.
15º.cuatro fuelles de goma marca robbe.
16º.juego de 4 prisioneros M4 tipo hallen.

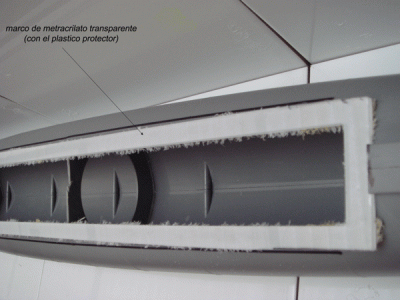

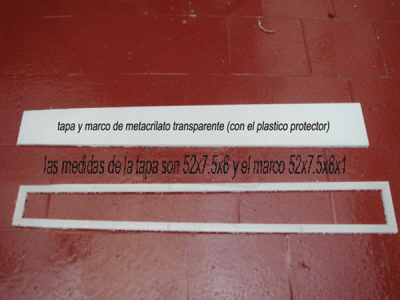

17º.tapa y marco de metacrilato transparente.
18º.entre 20 o 30 tornillos y roscas M3.

mas o menos estos serian los materiales.

en todo caso, si alguno lo considera oportuno rectificar, se tendra en cuenta.

bueno, comenzamos la construccion de el kit pegando los 2 semicascos centrales.

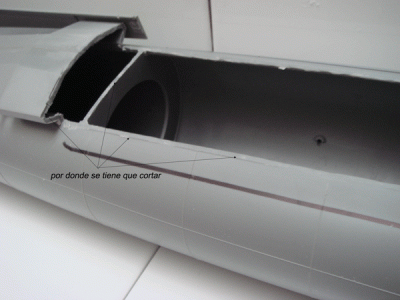

acto seguido procedemos a cortar la parte superior, para dejar el espacio libre, para ubicar todo el sistema electronico.

saludos navegantes

[victor]

Parece que la fiesta ya ha empezado.
No nos has dicho de que partes¿es el kit del camaradaboris 1/72 de revell?
Por el listado de materiales,`parece que vas a hacer el casco del kit hermético con tapa de metacrilato atornillada ¿cierto? ¿no te has planteado la opción del tubo de metacrilato interior que, en principio, parece mas facil de sellar?
Cuentanos algo para ver el conjunto del proyecto.
Por cierto y hablando de la peli, no recordaba que el submarino fuese rosa. Supongo que será porque siempre la vi por la tele y cuando la daban, esta era en blanco y negro.
Por cierto: ¿¿¿ lo vas a pintar de rosa ???

[Guillermo]

te sigo Sito estoy impaciente por ver ese submarino
saludos Guillermo

[victor]

Otra cosa:
En la primera foto que pones se ve a traves del corte que has practicado, una cuaderna con un gran orificio redondo. ¿Hay mas cuadernas con ese mismo agujero?¿estan estos alineados?¿Que diametro tiene el orificio?¿cuanto de largo podría medir un cilindro que pasase por estos orificios de las cuadernas (suponiendo que halla más y que esten alineados)? Quizas una foto del interior del casco en el otro extremo del acceso que has practicado contestase alguna de estas preguntas.

[sito]

vallamos por partes:

si es el kit de revell, la decision de hacer el casco hermetico, fue tomada despues te tener el kit en mis manos.
el casco es bastante amplio y me parecio una pena desperdiciarlo.
yo la peli la mire siempre en color (mi padre era un loco de las teles en color).
trae dos cuardernas con los huecos ovalados, lo suficiente para meter un tubo de pvc ò metacrilato de diametro 50
la medida mas ó menos seria de 70/80 cm.
lo indudable es que se puede montar el kit de variadas formas.
yo me decidi por esta, acertada o no, el mal ya esta echo
tranquilos ya pondre mas fotos.

si,si........rosa.......lo dudabas?

saludos navegantes.

[sito]

hola:

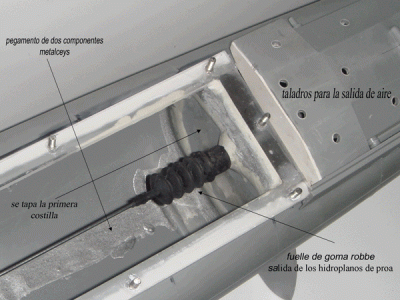

algunas fotos mas del montaje del minino.

saludos navegantes.

[sito]

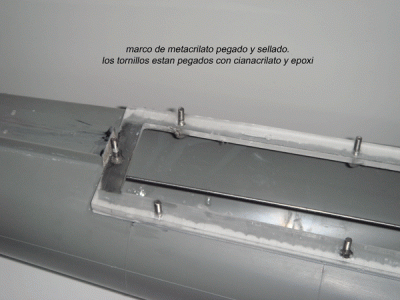

bueno:

mas fotos.

comentaros que realice las pruebas de estanqueidad y salvo dos pequeños poros, todo perfecto.

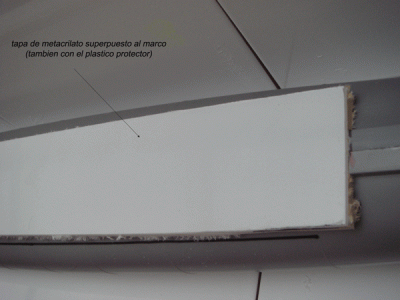

la junta que utilizo para sellar el casco es de neopreno (tipo de junta utilizada para sellar mamparas de baño), para hacer los agujeros para que pasen los tornillos teneis que pegar la junta en la tapa y despues utilizar un saca bocados o el soldador electrico.

saludos navegantes.

[Joaquin Yarza]

¿Sito, cada cuantos centímetros le metes tornillo en la junta de neopreno-metacrilato?.

[sito]

hola:

los meti cada 8 cm.

pense que necesitaria mas, pero no fue asi.
sella perfectamente, pues la cinta de neopreno se expande al apretar los mismos.

saludos navegante.
