Sección HMS Victory

[radivaz]

Buenas tardes a todos. Después de un tiempo con algo de ajetreo, vuelvo a presentar en nuestro foro mi nuevo proyecto: Sección HMS VIctory.
Primeramente, permitidme agradecer infinitamente al Maestro Liberto Amate, la amabilísima cesión no solo de los planos, sino también de material para poder llevarlo a cabo. Nuevamente, un millón de gracias Liberto.
Inicialmente será una sección pintada y con algunos "mejoras" . Si el presupuesto lo permitiera, iría forrado en cobre, si no, simplemente barnizado en la obra viva. Creo que pintarla de blanco sería incorrecto.
Me asaltan dudas sobre el acabado interior de las distintas baterías: ¿pintadas en rojo?, ¿ocre?, ¿blanco como en la actualidad?, ¿sin pintar?, seguiré investigando.

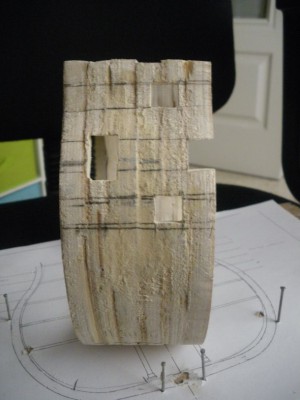

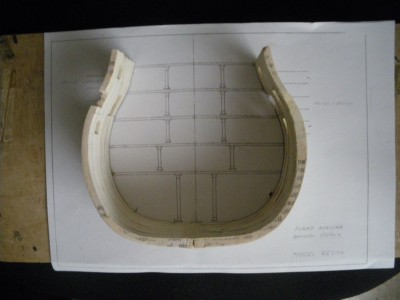

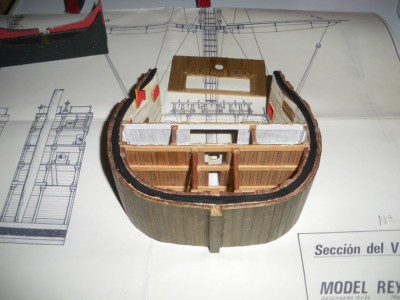

Después de la parrafada, los avances:

Espero vuestros comentarios,opiniones y sugerencias.
Un saludo desde Sevilla
Rafa

[Liberto Amate]

Hola Rafael, me alegra ver que estas de nuevo en el astillero, amigo soy yo el que te da las gracias a ti , por estar dando vida a esta bonita sección del Victory, siempre tuve ganas de hacerla…bueno ya la estas sacando adelante tu y seguro que te quedara muy bien. Cuando la termines prepararemos otra cosita.
Te sigo, un abrazo Liberto

[Capitan Marano]

...
Me asaltan dudas sobre el acabado interior de las distintas baterías: ¿pintadas en rojo?, ¿ocre?, ¿blanco como en la actualidad?, ¿sin pintar?, seguiré investigando. ....

Espero vuestros comentarios,opiniones y sugerencias.
Un saludo desde Sevilla
Rafa

Hola Rafa

hay tantas formas de representar una sección de un modelo, en cuanto a acabado: yo en particular aprovecharía las miles de fotos que hay del original en internet, cosa que con otros modelos no se puede hacer. Mismo puedes guiarte de algún otro paso a paso.
No se si la sección lleva el palo mayor o no, pero dependiendo del lugar que ocupará de una forma o de la otra es considerable.

No es necesario agregar placas de cobre, también las puede simular las placas con un fino cartón y pintando de color cobre

Tengo pensado hacer algún día un medio modelo, pero me gustaría hacerlo con figuras humanas representando la vida cotidiana en un barco. Mucha suerte

[Leopoldofran]

Hola, las baterías en el actual Victory van en ocre amarillo claro.
Saludos

[radivaz]

Gracias a todos por vuestros comentarios.
Liberto mil gracias por tus ánimos.
Capitán, eso del cartón, no se me habría ocurrido ni en mil años. Inicio pruebas. Me tienes expectante con tu Conferency
Leopolfran, mil gracias por tu indicación, sigo navegando por la red y estoy viendo que hay miles de fotos y datos, se ve que quise correr demasiado y no indague lo suficiente, gracias nuevamente y como no darte la enhorabuena por el trabajo que estas realizando con la Descubierta, precioso.
En breve más avances
Saludos desde Sevilla
Rafael

[Juan Velasco]

Rafael.
Para simular las placas de Cu, además del cartón puedes utilizar por ejemplo tilo de 0,6 y del ancho que te convenga, podrás trabajarlo mejor.

Saludos y buena marcha.

[radivaz]

Muchas gracias por tu idea Juan. Inicio las pruebas junto al cartón del Capitán, os informaré del ganador.
saludos vecino
Rafael

[radivaz]

Hola a todos y gracias nuevamente por seguirme y comentar .

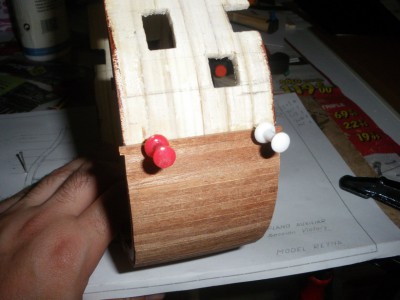

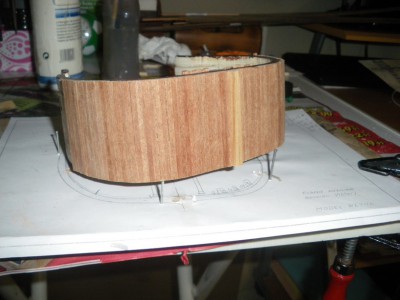

Avances de la semana:

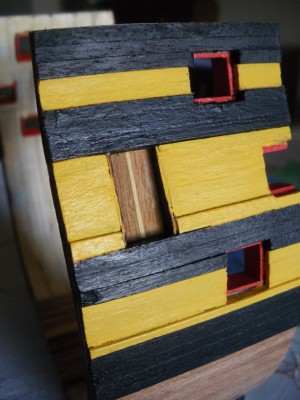

*He finalizado el forro exterior, a falta del forrado en cobre que esta en fase de pruebas. Pintado y barnizado de cintones y baterías.
* Tras mucho navegar, me he percatado que en los planos no están contemplados las defensa. Torpe de mi, ya tenia muy avanzado el modelo como para modificarlo e incluirlas.
*Ya está definido el acabado de las distintas cubiertas: la primea ira pintada en amarillo ocre, y las restantes en blanco.Techos y costados pintados, pisos al natural. La zona de lastre ira solo barnizada.
*El Almirantazgo está poniendo reparos a la altura total del modelo, así que estamos en negociaciones, en las cuales siempre gana la Almirante, pero espero llegar a un punto medio que no desluzca mucho.
Ahora las fotos:

la puerta del Almirante la he cerrado y solo falta la decoración exterior.

Así vamos. No hay grandes variaciones

Ahora toca el forrado interior e ir colocando cubiertas.
Espero vuestros expertos comentarios
Saludos desde Sevilla
Rafael

[radivaz]

Buenos días Y Feliz navidad para todos los miembros y visitantes del Foro.
Aunque sin publicar, he seguido adelante con el proyecto.
Lo realizado hasta el momento:
* Forrado de cobre, realizado con forro de 6x1 pintado, claveteado simulado con punzón y simulado de las placas con cortante.

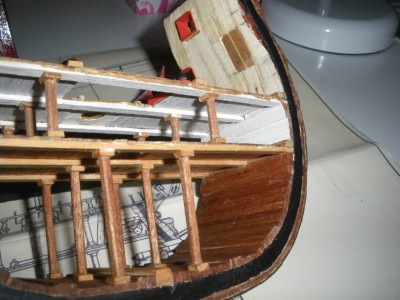

*Ultima cubierta y tercera cubierta de baterías
*Columnas torneadas a partir de listones 3x3
*Balas de cañón realizadas con barrita arreglatodo Patex, pintadas y barnizadas
*Soportes de las balas, obtenidas de una tabla de caja de frutas.
Los avances en los últimos días no han sido muchos, por que gracias a Dios y después de tres largos años, he empezado a trabajar, así que ahora debe de reestructurar el tiempo. Os dejo unas fotos para que podais opinar y sobretodo os pido criticas para mejorar.

Por orden del Almirantazgo,todo recogido para las fiestas

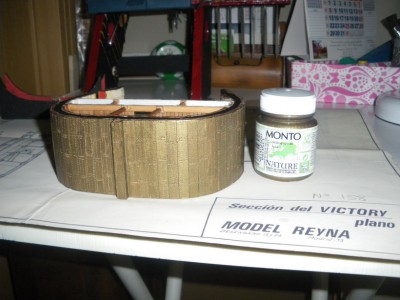

Muy buena esta pintura y no es cara

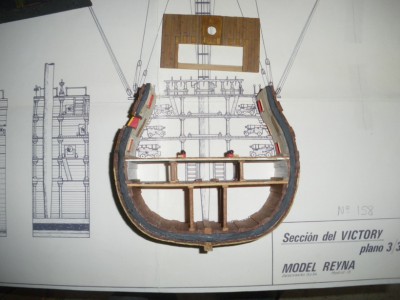

vamos medio bien

Nuevamente desearos lo mejor en esta Navidad y un magnifico 2015, que os traigan buenos vientos y la mayor de las felicidades.
Saludos desde Sevilla
Rafael

[gerardo navarro]

que trabajo tan bien haces con esa seccion amigo, me gusta como vas, seguire a tento a nuevos avances...

Saludos...

[javier carrera]

Buenos días Y Feliz navidad para todos los miembros y visitantes del Foro.
Aunque sin publicar, he seguido adelante con el proyecto.
Lo realizado hasta el momento:
* Forrado de cobre, realizado con forro de 6x1 pintado, claveteado simulado con punzón y simulado de las placas con cortante.
*Ultima cubierta y tercera cubierta de baterías
*Columnas torneadas a partir de listones 3x3
*Balas de cañón realizadas con barrita arreglatodo Patex, pintadas y barnizadas
*Soportes de las balas, obtenidas de una tabla de caja de frutas.
Los avances en los últimos días no han sido muchos, por que gracias a Dios y después de tres largos años, he empezado a trabajar, así que ahora debe de reestructurar el tiempo. Os dejo unas fotos para que podais opinar y sobretodo os pido criticas para mejorar.









Nuevamente desearos lo mejor en esta Navidad y un magnifico 2015, que os traigan buenos vientos y la mayor de las felicidades.
Saludos desde Sevilla
Rafael

Hola radivaz,te felicito por tu trabajo y estoy de acuerdo con gerardo,ES UNA CHULADA esta seccion del victory:esas placas de cobre,los colores que le pusiste,no no no se ma cae la baba.Te felicito y seguire lo que falta.Saludos y buen año para ti y para todos los foreros.

[radivaz]

Gracias Gerardo Y Javier por vuestros amables comentarios.
Gerardo, estoy muy pendiente de tu "Principe" que dicho sea de paso, es un modelo harto dificil y lo llevas muy bien.
Para los dos un Feliz 2015 y que sea lleno de prosperidad y felicidad
saludos desde Sevilla
Rafael

[carlosys]

Qué bonito está quedando. No descarto en un futuro acometer el proyecto de hacer una sección similar.

Seguimos atentos!!!

[radivaz]

Gracias por pasar por este humildisimo post, Carlos. Impaciente por ver tu San Felipe
Aprovecho la ocasión para desearos a todos un Feliz 2015, que esté lleno de trabajo y felicidad

FELIZ 2015

Rafaael

[ErnestoPH]

Hola Radivaz,


se que contesto en un foro antiguo...

He visto las fotos de la sección del Victory y es muy chula... estoy buscando información ara hacer una y no acaba de encontrar unos planos buenos de secciones... ¿sería posible conseguir los planos de la sección del Victory que has realizado? O al menos, indicarme donde puedo conseguir unos...

Muchas gracias!
