frigate escribió:Gerardo me encantan las farolas, son muy bonitas. ¿Le has hecho tu, y si, como?
Un saludo.
hola frigate, al principio en las paginas nros 7-8-9 esta el paso a paso de como hice las lampara y sus materiales, funcionan con un bombillo chico de 12v.... te vas a asombrar de que facil es hacerlas y que utilice, te lo recomiendo que lo leas..................
un gran saludo
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.
Gerardo, con un hilo tan largo... me he olvidado del punto de partida .
Un saludo,
Dumitru
Hechos:torpedera soviética D-3; torpedera de botalon Mayor Ene, V1; HMS Alert kit de papel, de Shipyard; Sta. Leocadia, kit de papel, de Shipyard;el tender Pospeshniy 1845 kit de papel de ShipWorks
frigate escribió:Gerardo, con un hilo tan largo... me he olvidado del punto de partida .
si y Yo, lo he hecho mas largo, ya que exagero colocando muchas fotos, y esto ha contribuido a salir tantas paginas, pero de una cosa si estoy seguro que quien tenga los planos y quiera hacer este modelo, con mi paso a paso lo puede hacer ya que esta todo bien explicadito je je je, ojala mi trabajo no sea en vano y sea de utilidad a otros foristas.....
saludos...
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.

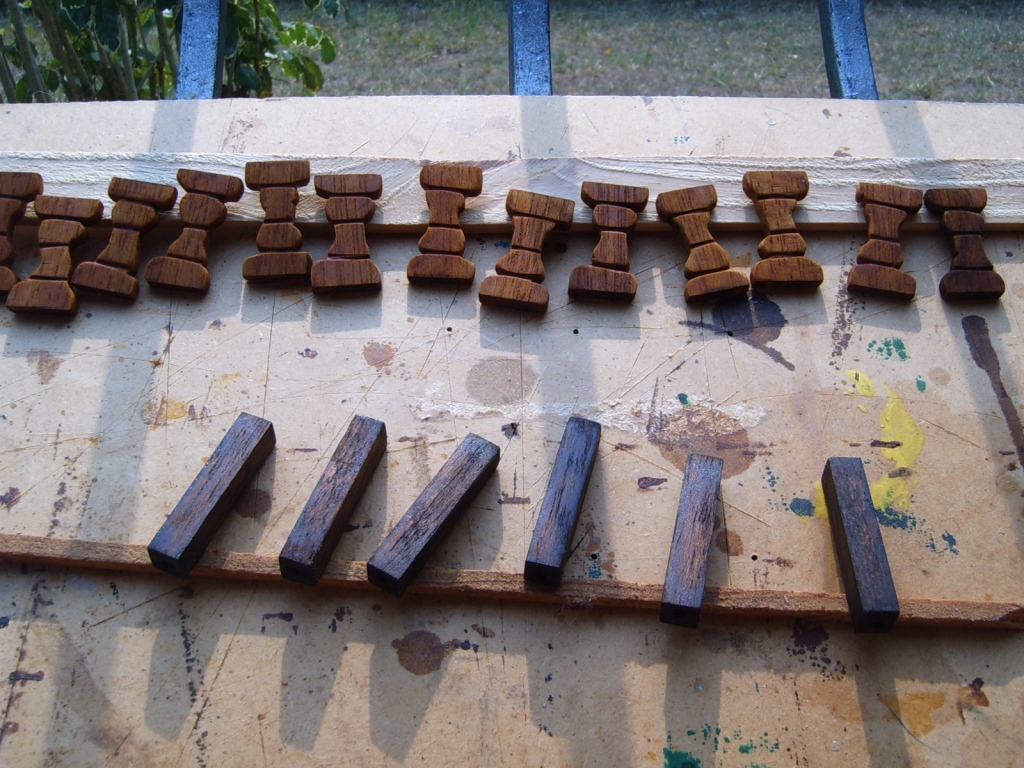

jueves y viernes, hice una balaustrada para colocar en la cuarta cubierta, por la parte de proa.... seccion de servicios y tripulacion...,
y seis pilarotes o columnas pequeñas (4cm), que sostendran dichos pilarotes para formar las barandas.....
el paso a paso para hacerlos, ya lo he explicado en anteriores oportunidades, como hice los balaustres, aqui dejo algunas fotos...
Adjuntos

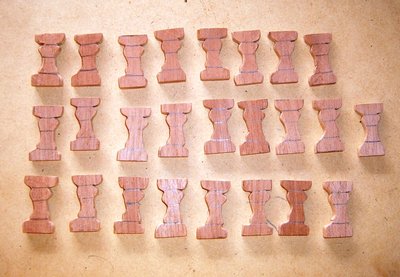

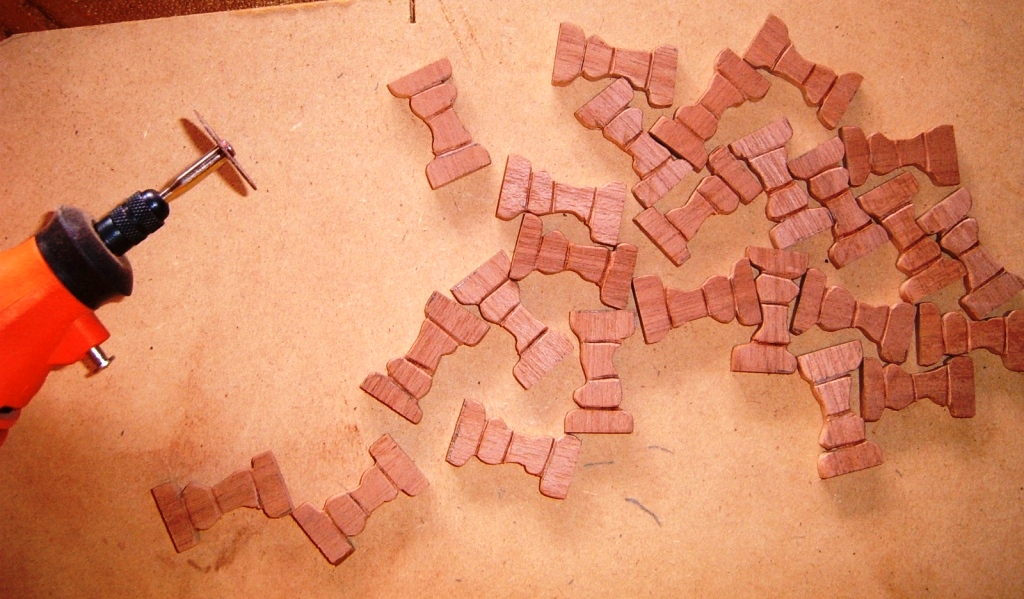

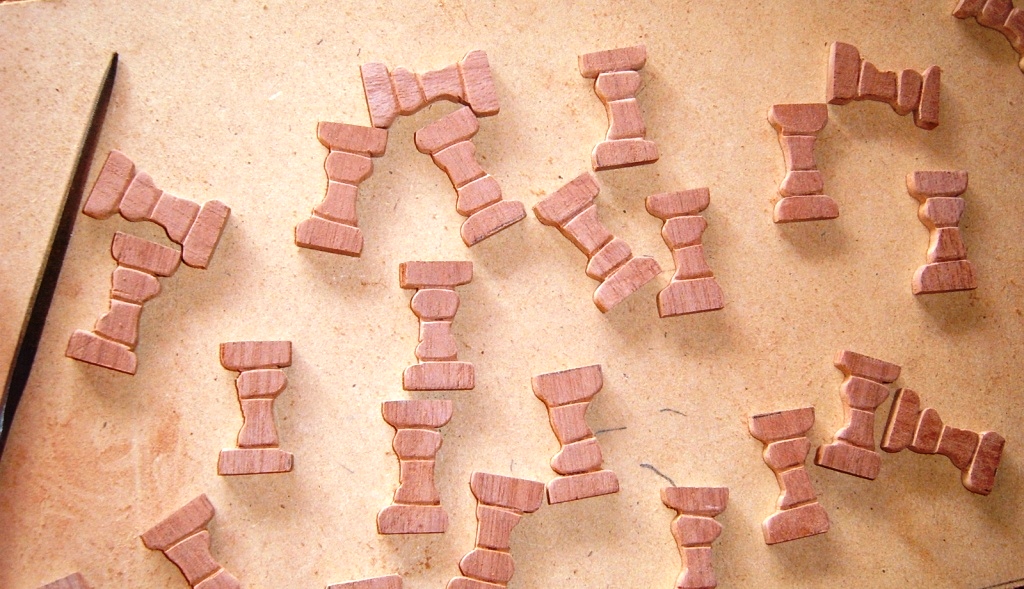

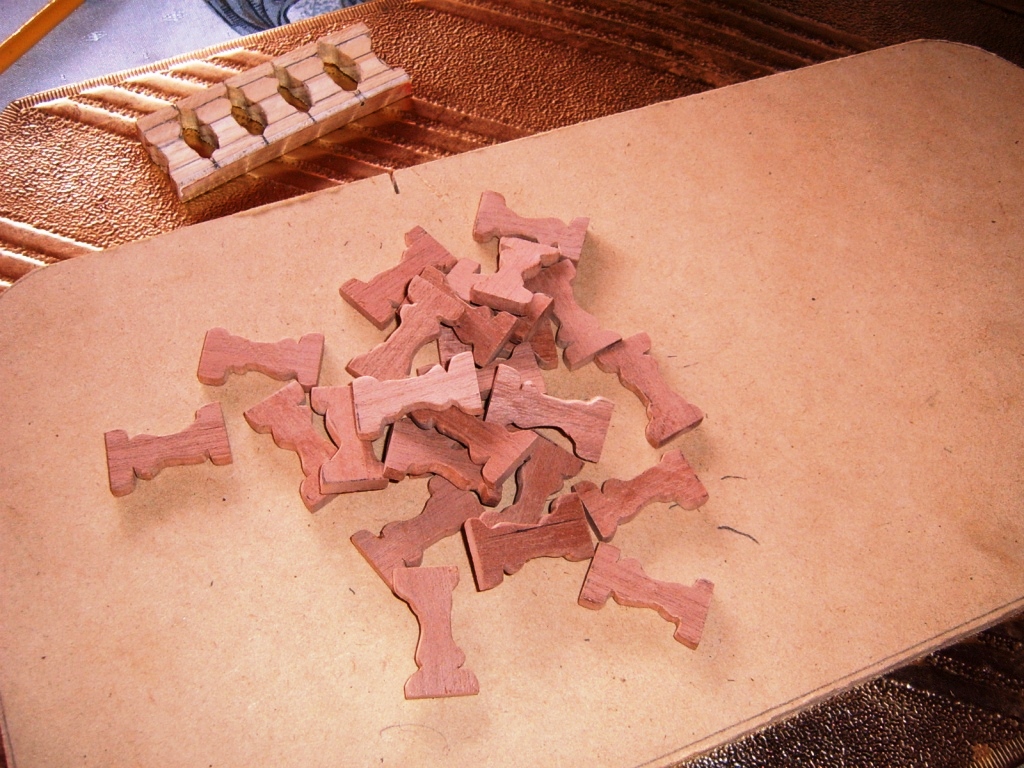

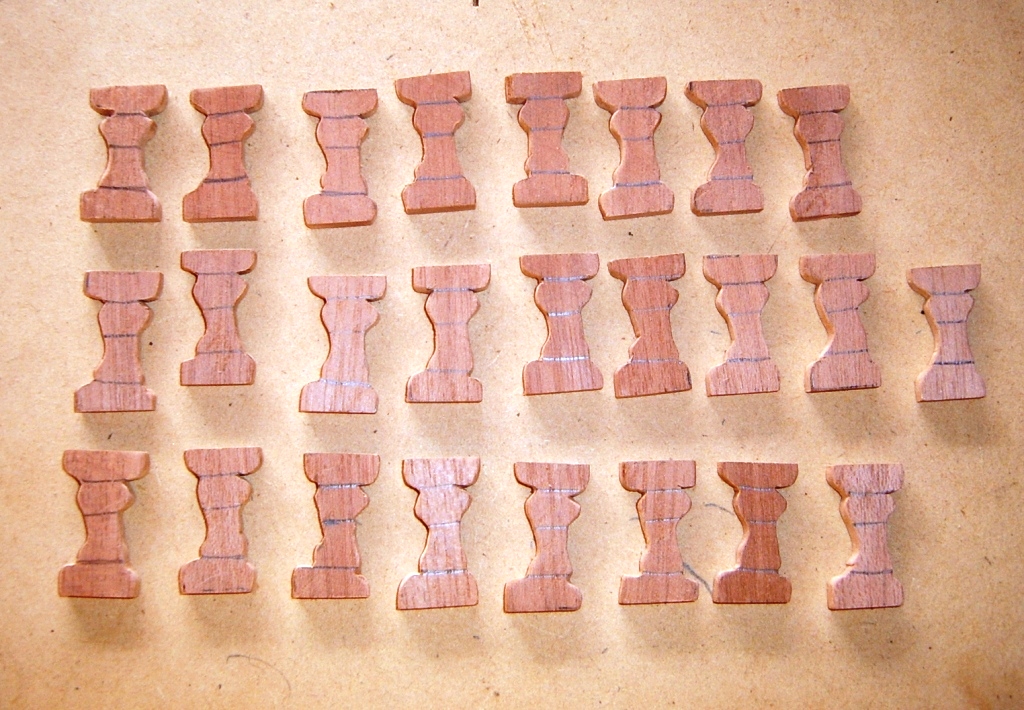

marcados y cortados la balaustrada
dibujo para hacer la pequeñita tallita...
utilizo el dremel y luego limas....
terminada la talla, paso lija 150....

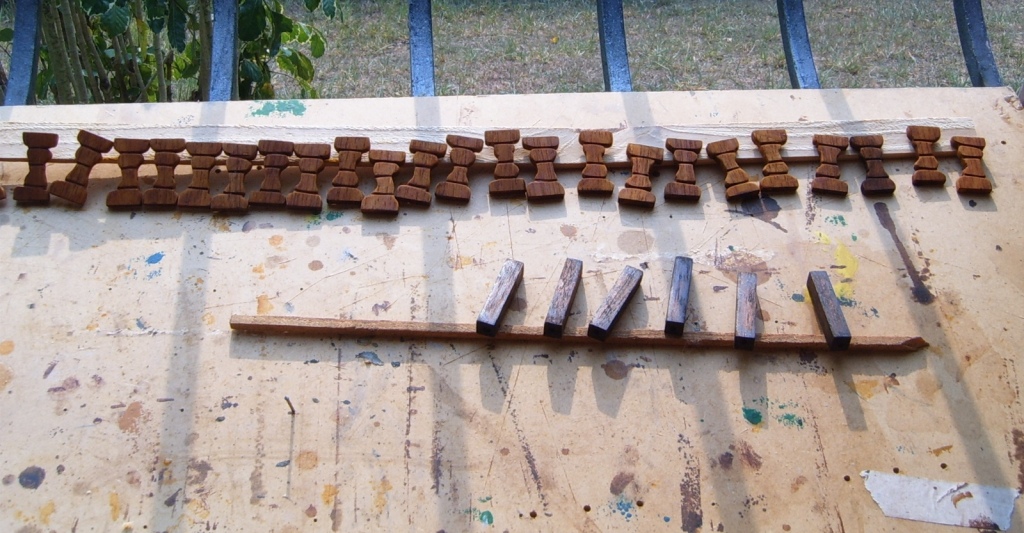

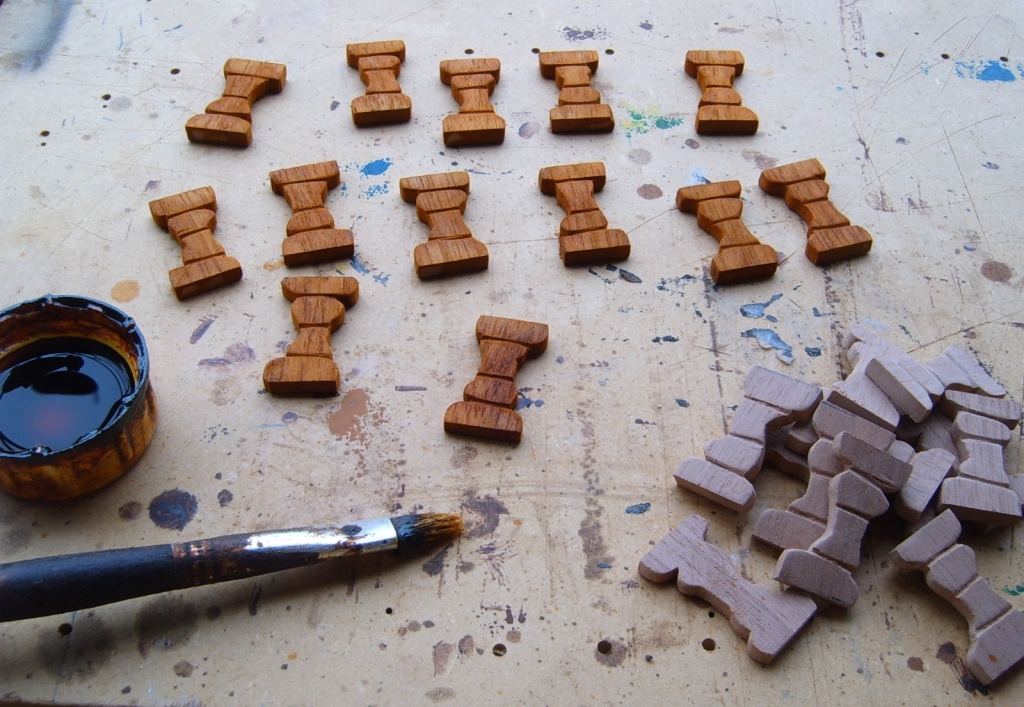

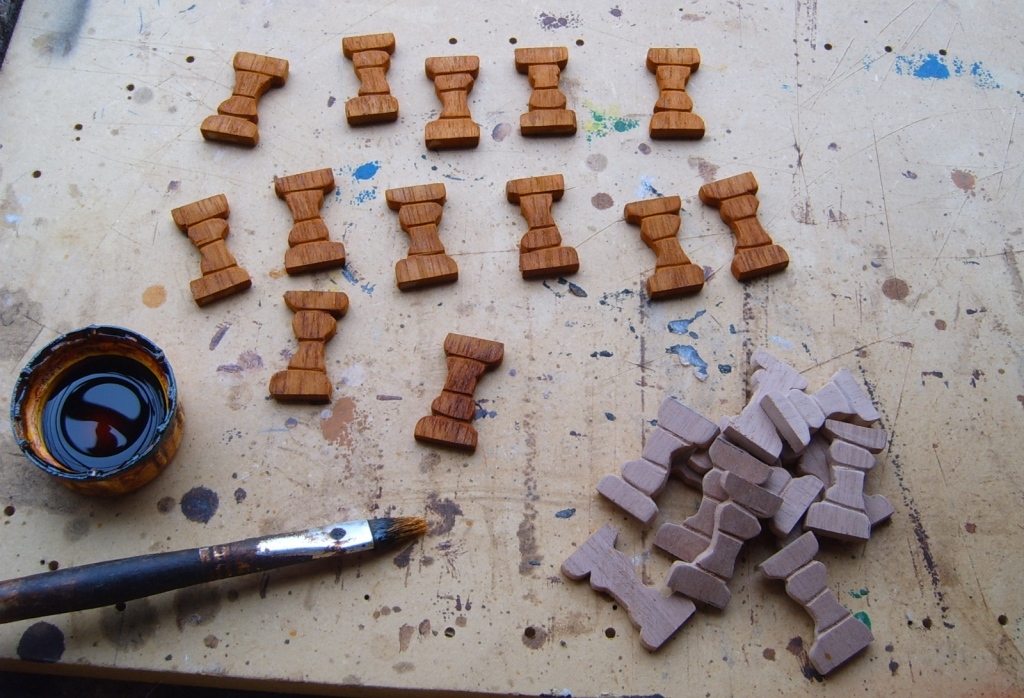

entinto, use tinta color amarillo
dejo secar la tinta
aplique sellador y luego lije suave con lija 240....
luego di una mano bien cargada de barniz marino mate, y al secar pase lana a todas las piezas....
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.
aqui saque un molde de la cubierta para hacer los pasamanos, y como se me fue la paloma pense que los pasamanos irian la pieza completa, pero no me acordaba que se parten en tres por las columnas que formaran toda la barandilla.... pero ya que tenia las fotos decidi colgarlas para por si de pronto le sirve a alguien la idea.... con esto ahorramos madera y nos solventamos en caso de no tener una pieza grande para calcar.....
dejo fotos... y explicacion....
Adjuntos

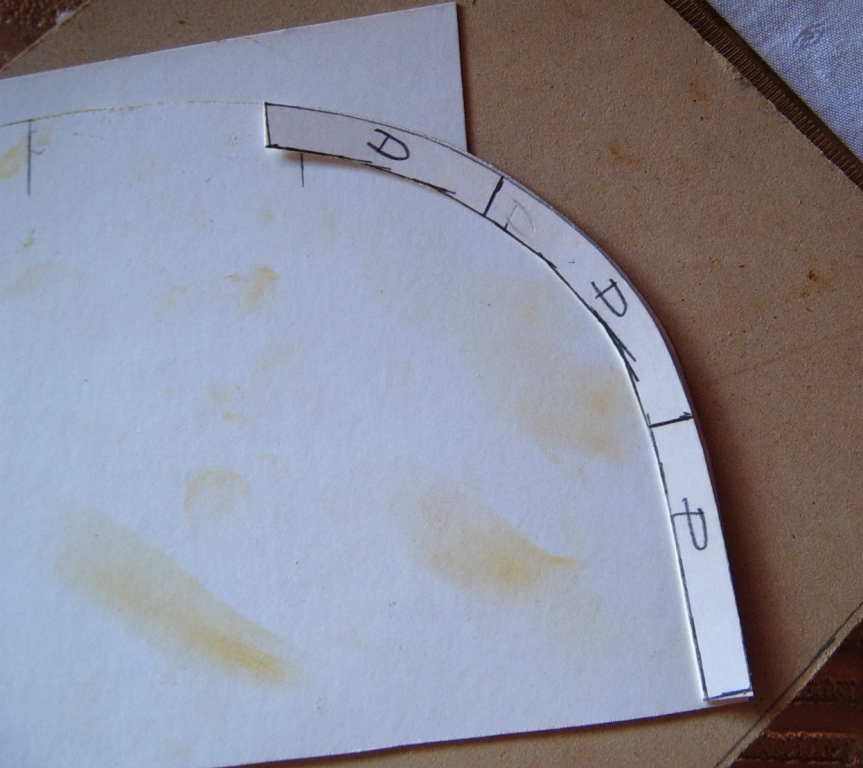

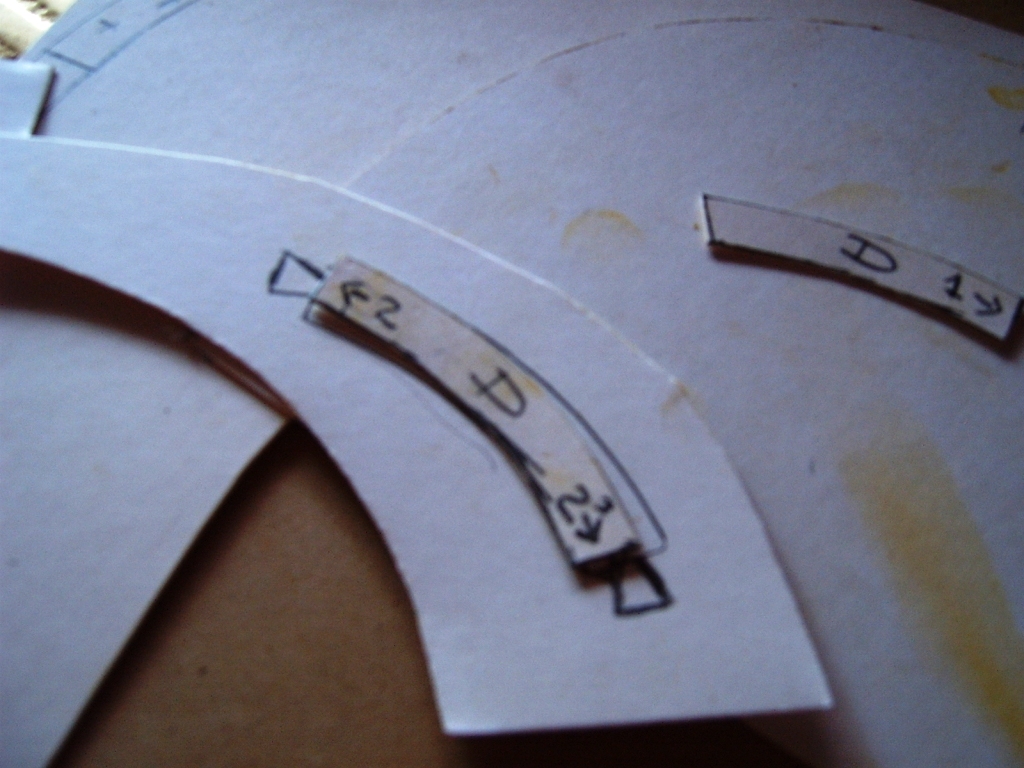

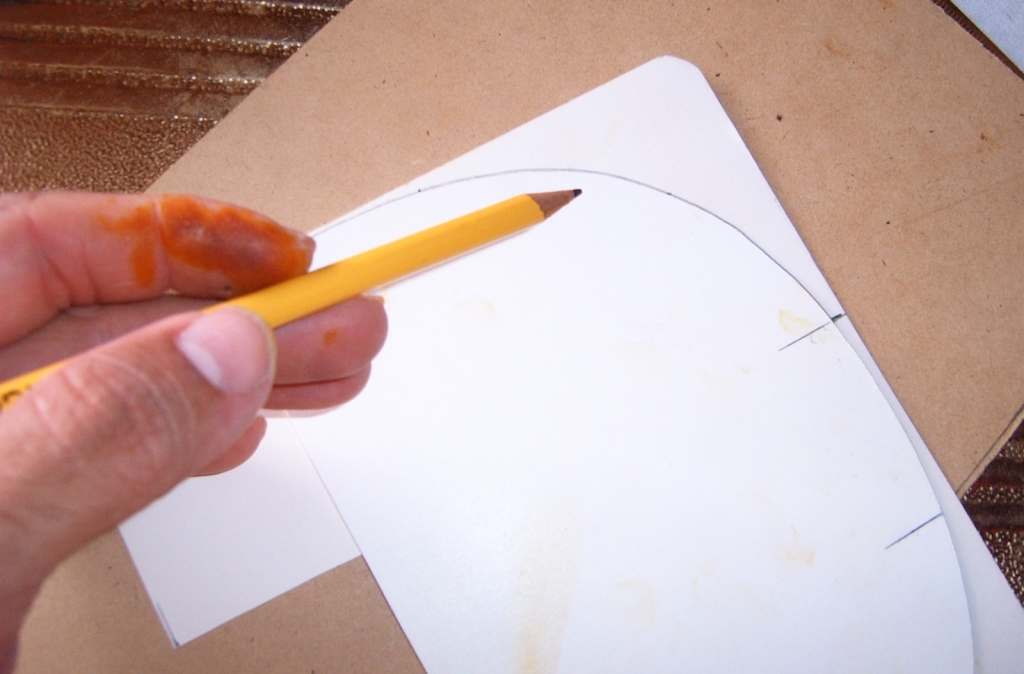

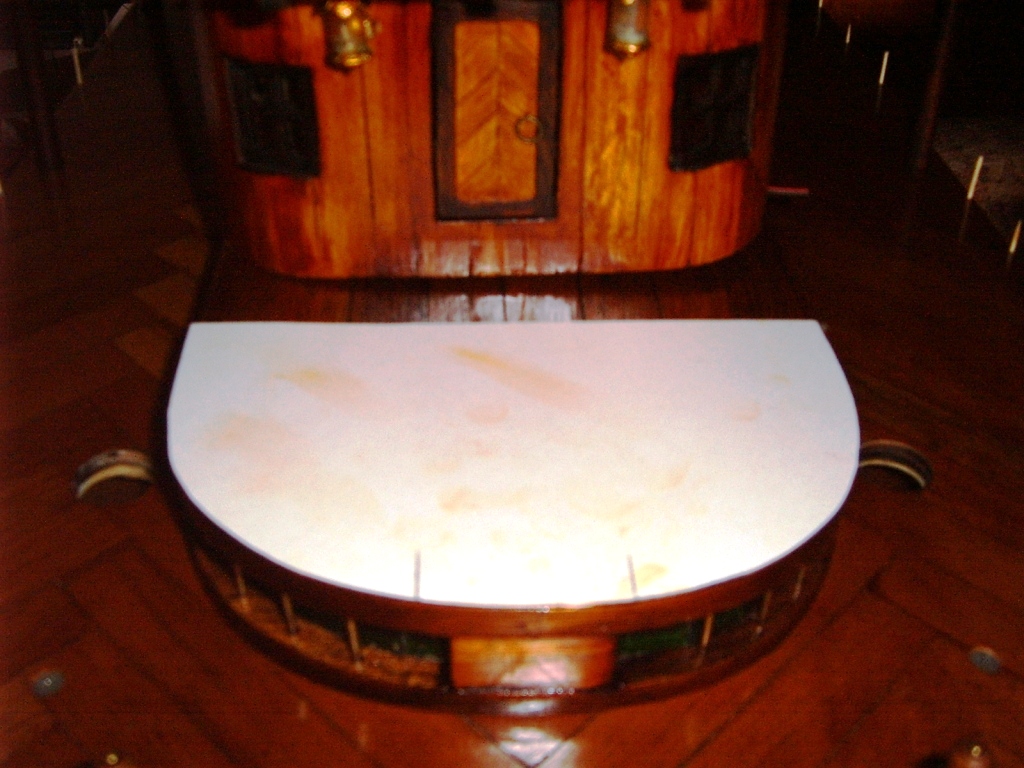

saco un molde de la cubierta, primero que nada, ya que luego que coloque los pilarotes o columnas se me dificultad....

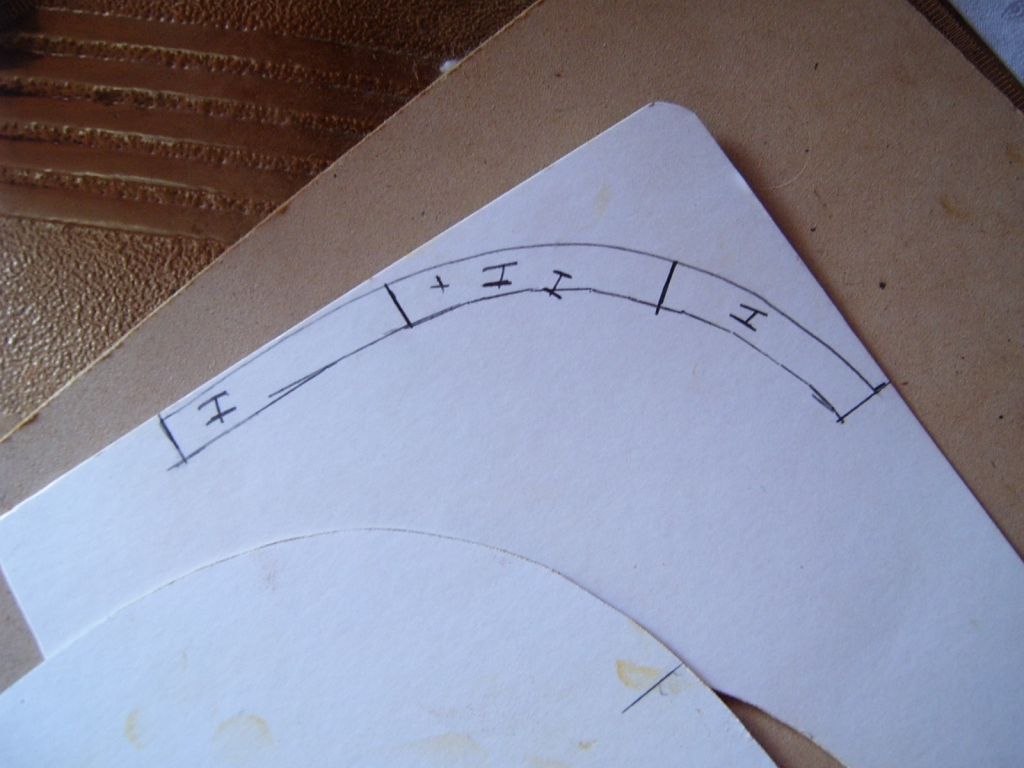

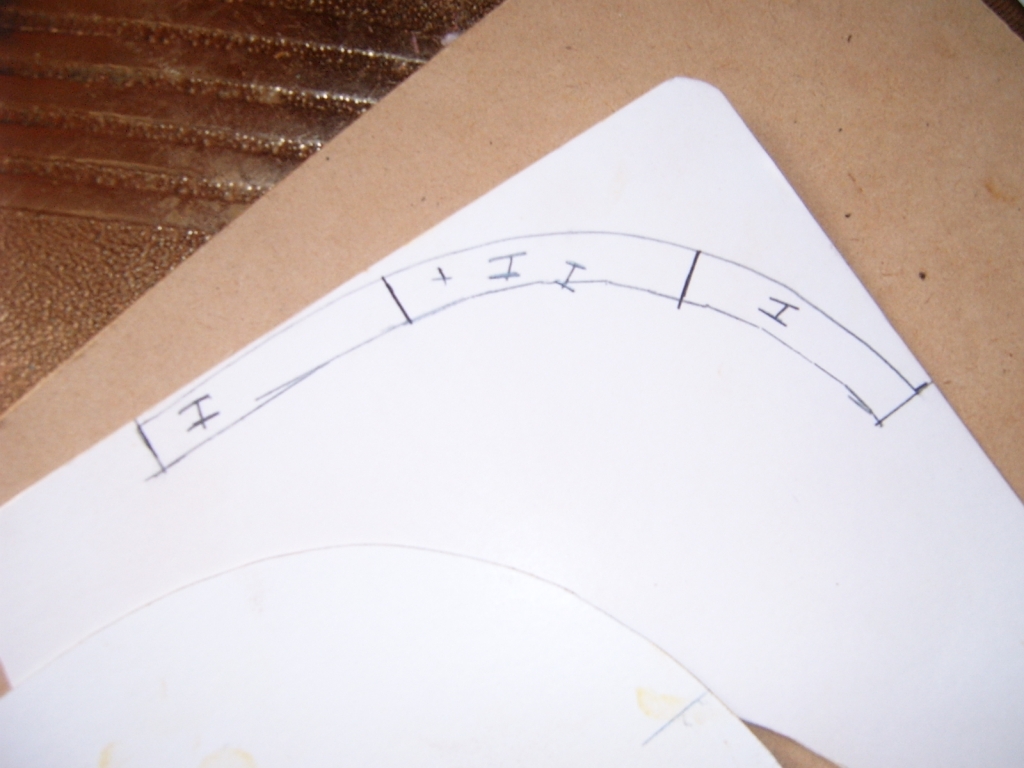

ya lo tengo, marco los pasamanos..
asi quedaran mas o menos, de este tamaño...
el derecho,,, aqui se me fue la paloma, pero lo dejo de toda forma, y explico,,,,

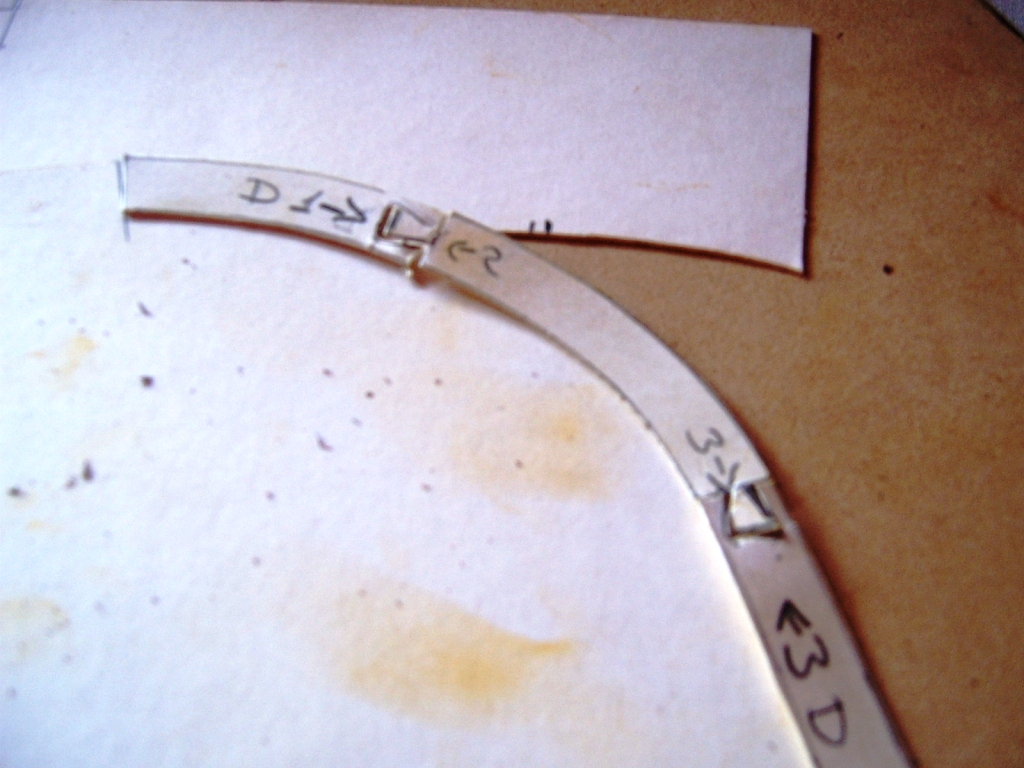

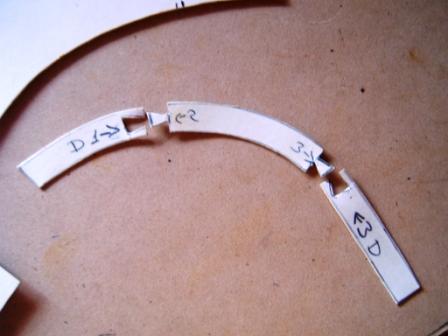

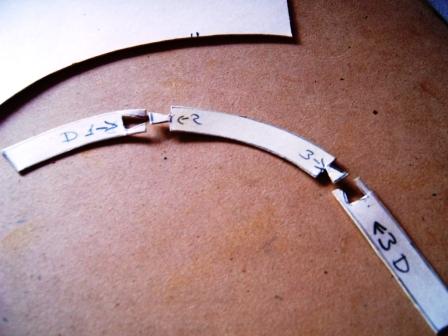

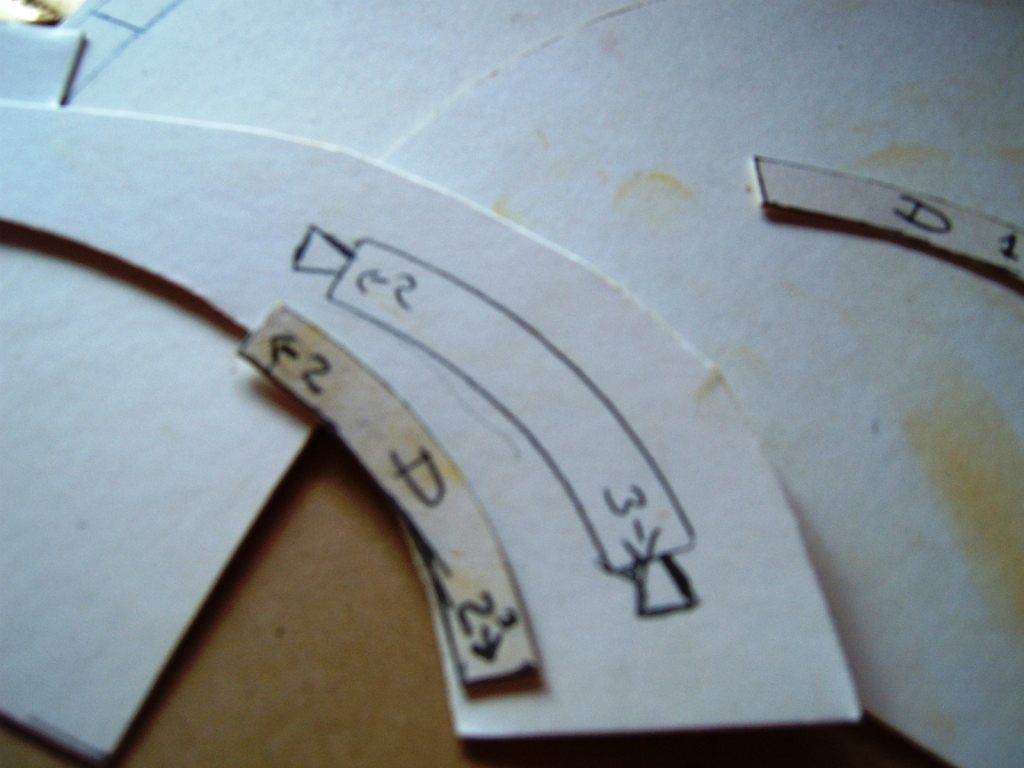

pense que los pasamano que iba a necesitar eran completo, que tendria qe sacar la pieza completa, y por tal motivo lo dividi en tres partes y copie nuevamente otro molde donde le haria unas especie de patilla para que encajara en ranuras marcadas en los otros extremos y encolar, para hacer una pieza completa...
asi quedarian y encolaria, esto se hace para economizar madera y cuando no tenemos a la mano madera, aprovechamos retazos... sobrantes...
ya estan se pega con cola, lija y resane y queda la pieza completa...
no lo utilice, ya que voy a hacerlos por partes, ya que completo no los puedo pegar por las tres columas de sosten que lleva a cada lado.... je je je, bueno le puede servir a alguien la idea...........
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.
bueno por hoy me siento satisfecho, ya que logre hacer la balaustradas y colocar las columnas y bola de la misma, sin dañar la cubierta, por eso les coloco algunas fotos de como quedaran las barandas de esa cubierta, ya mañana hago las bases pasamanos, armo y fijo si me alcanza el tiempo................
es todo por hoy señores, espero que hayan rezado harto, para que Jesus les ayude y tengan exitos en sus proyectos............
feliz noche a quienes me visitan........................
Adjuntos

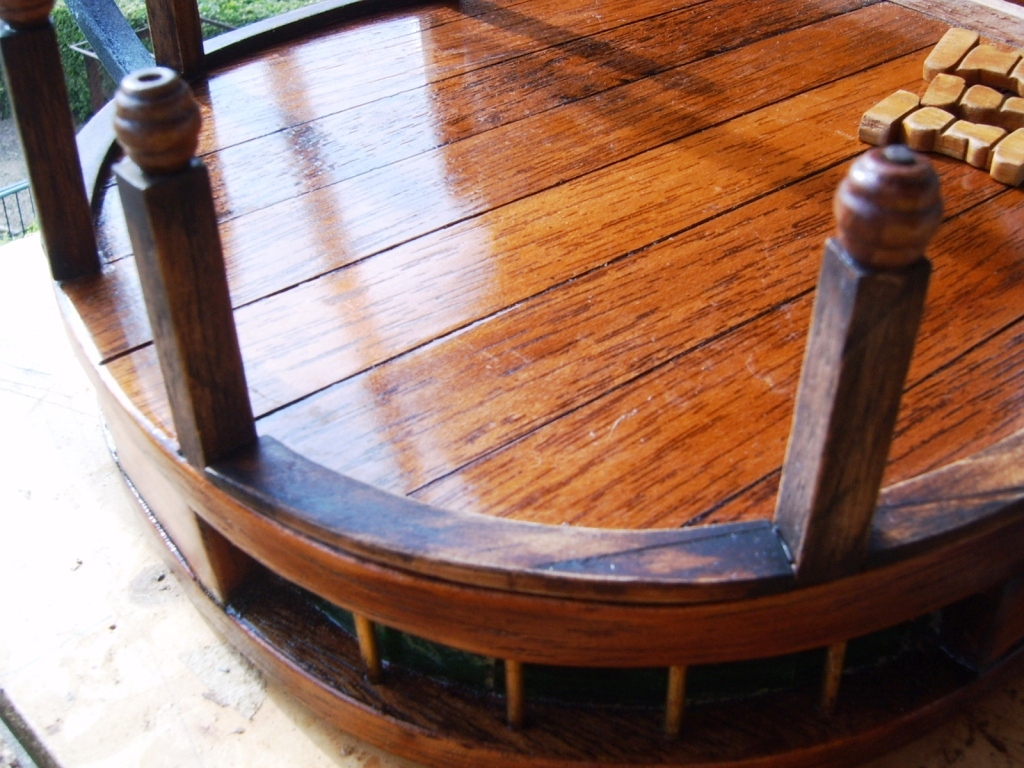

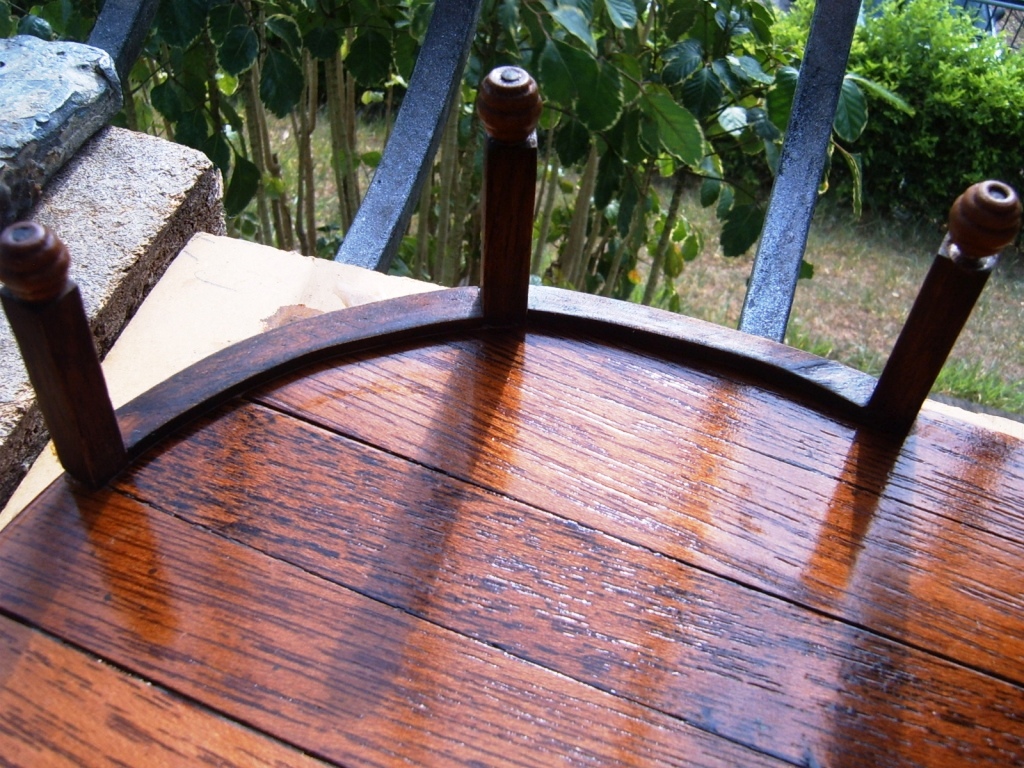

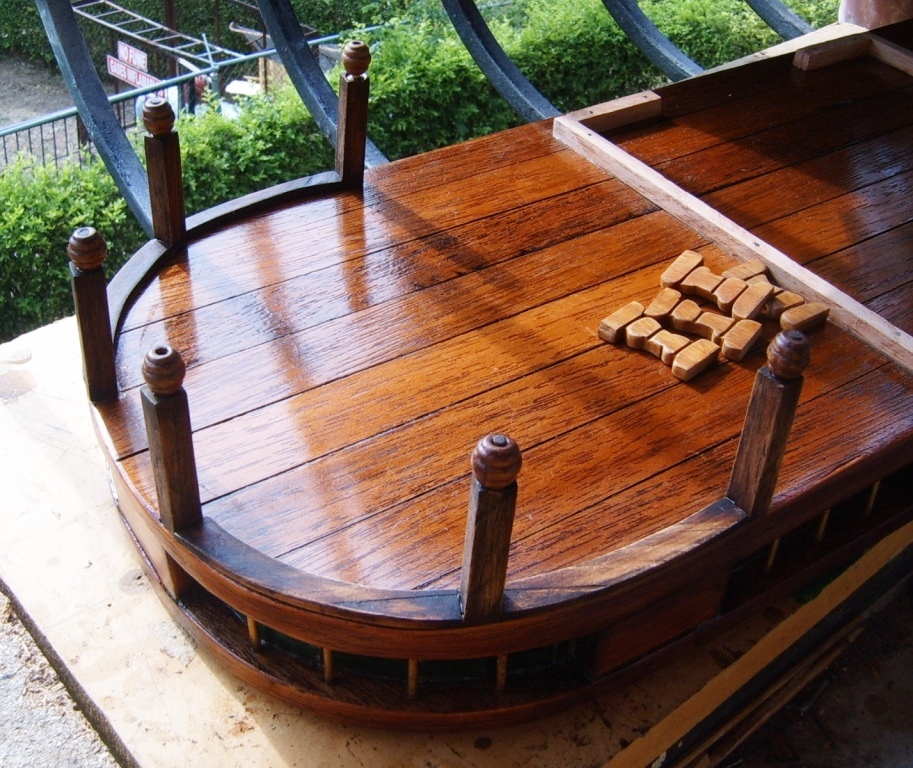

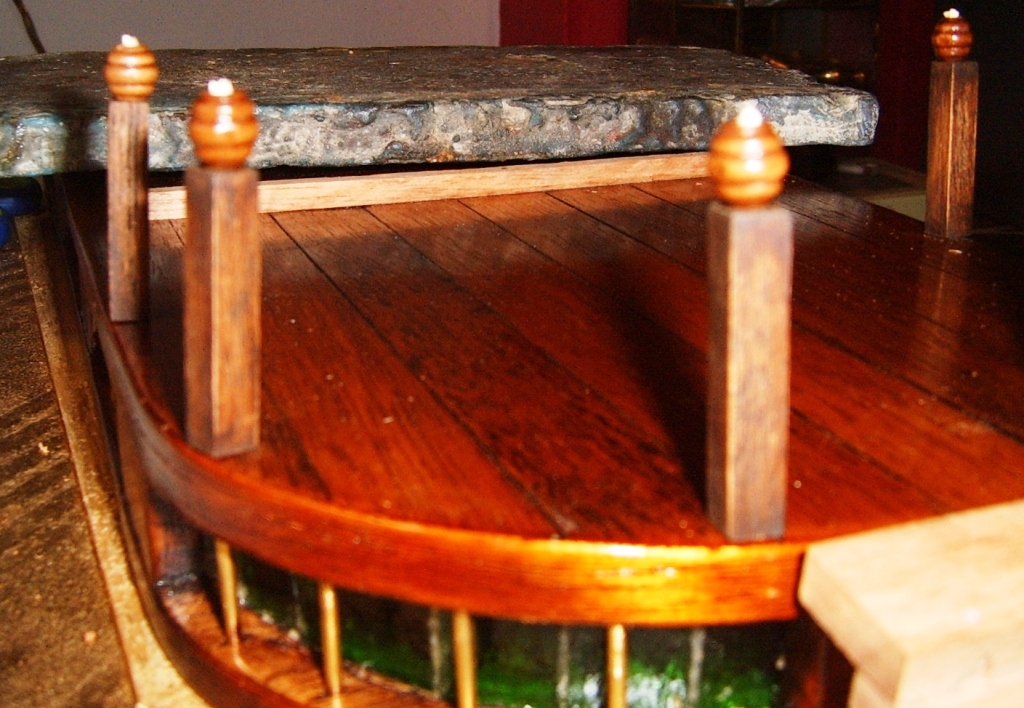

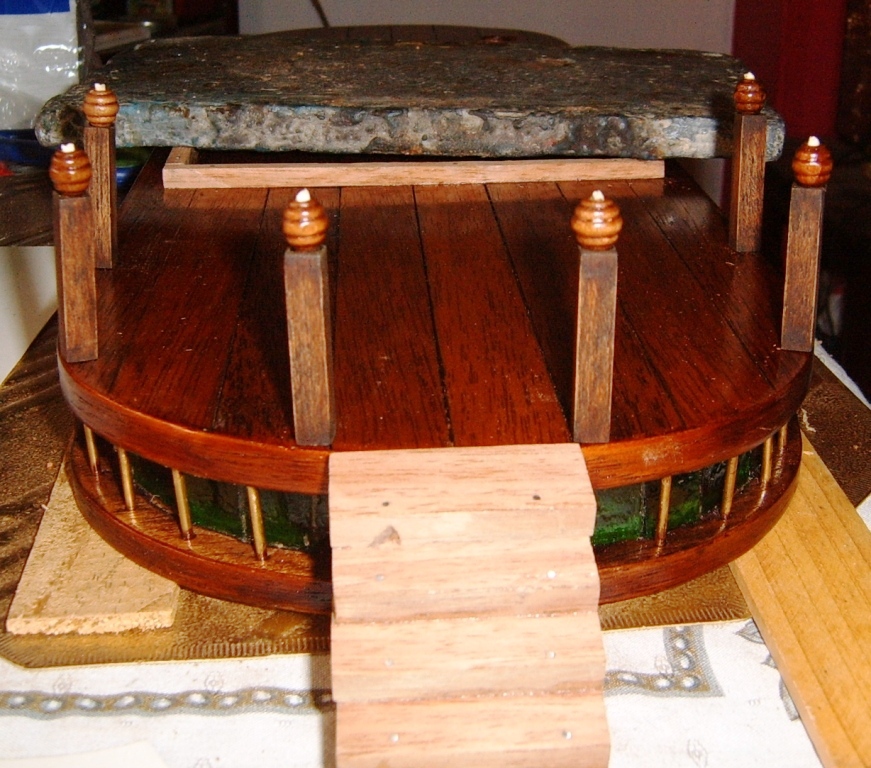

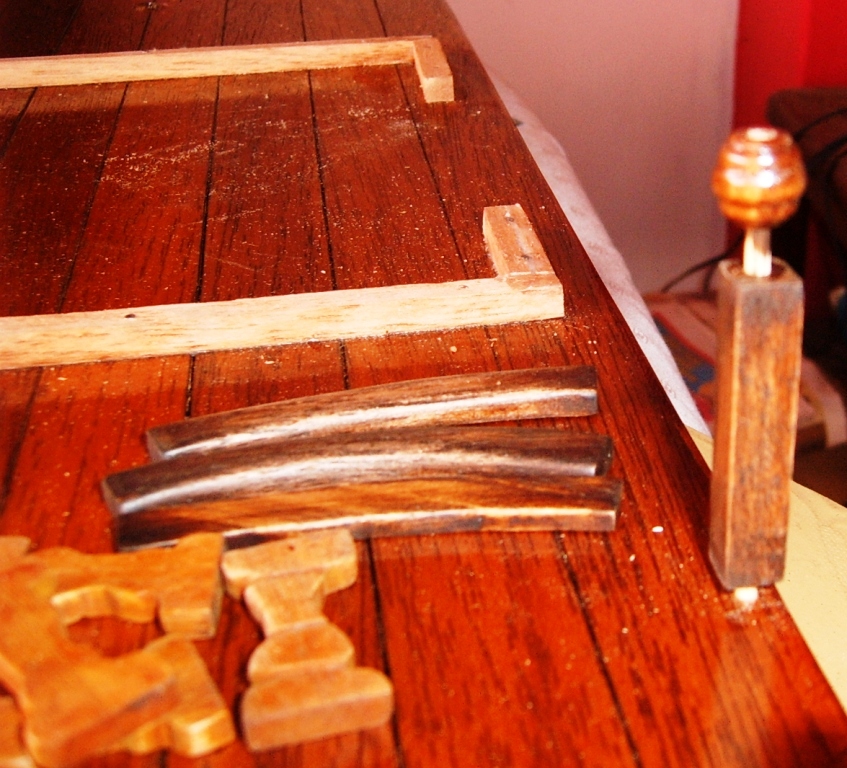

corri con suerte y pude perforar con la broca toda la columna y asi la pude fijar con un palillo gruesito de bambu, y colocar la bola o terminacion de columana...
estan sin fijar con cola aun... presentadas solamente...

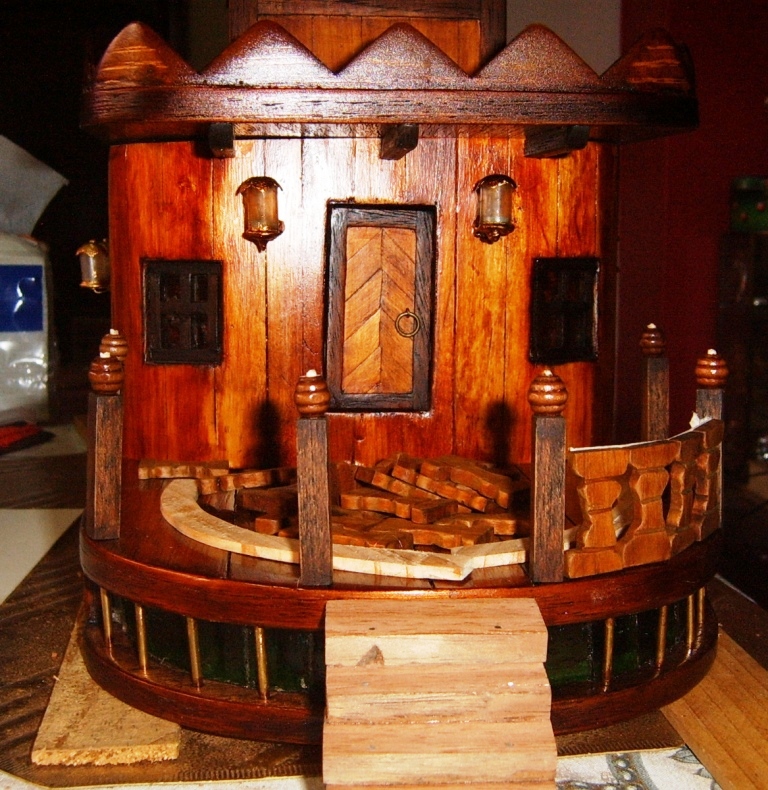

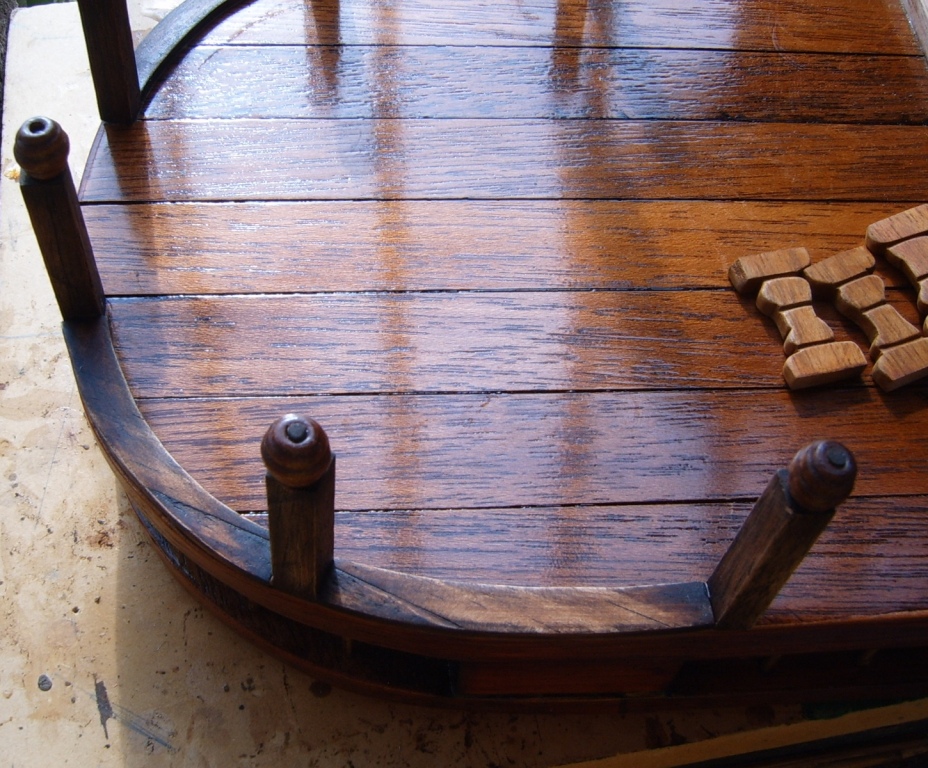

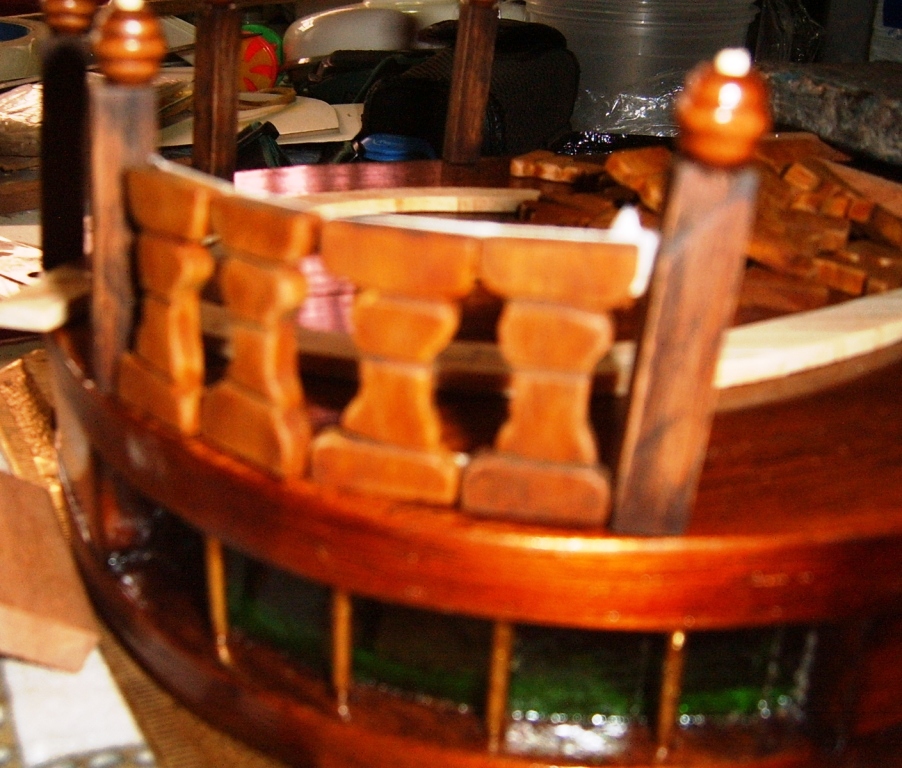

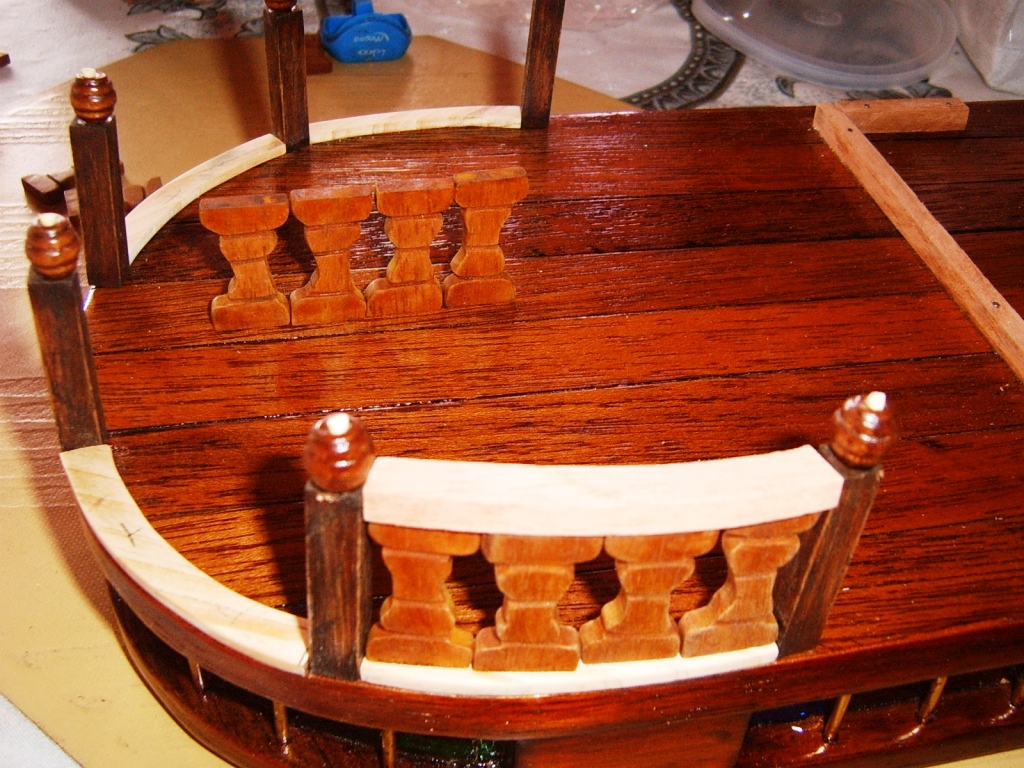

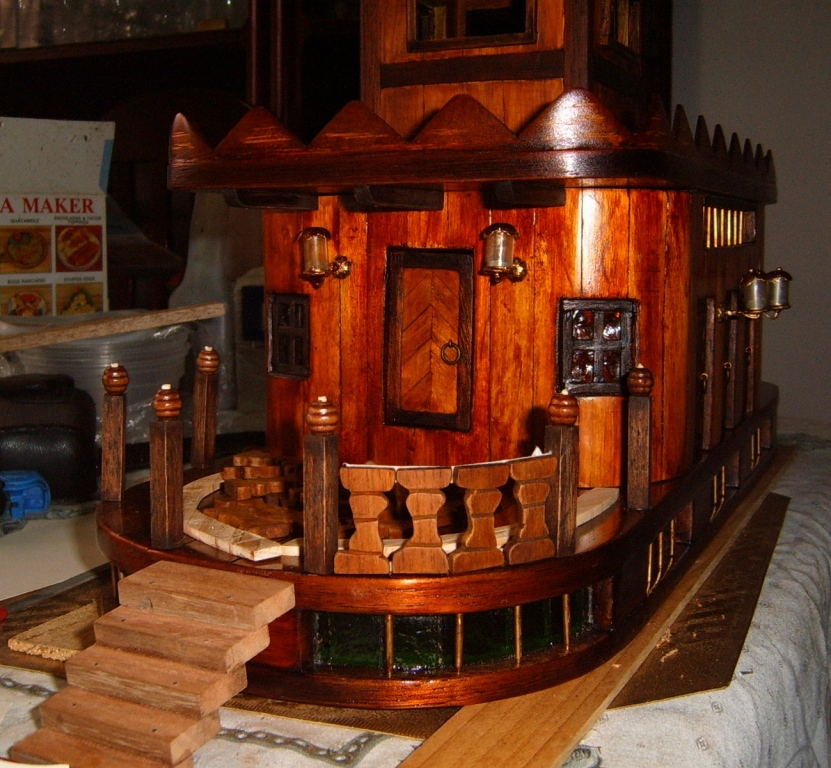

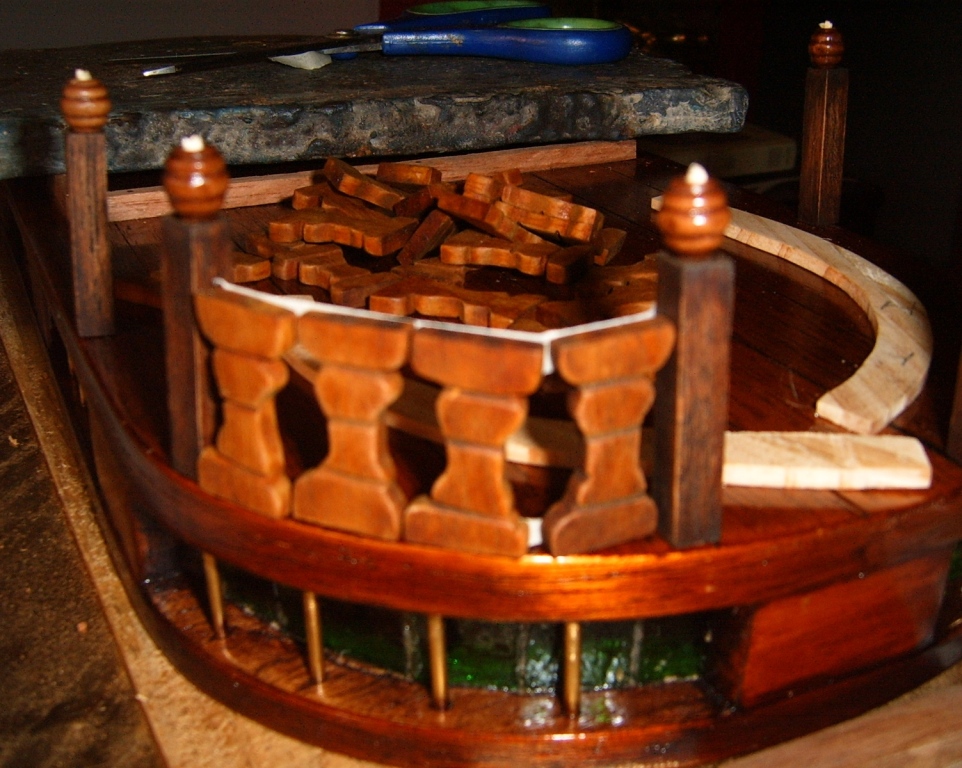

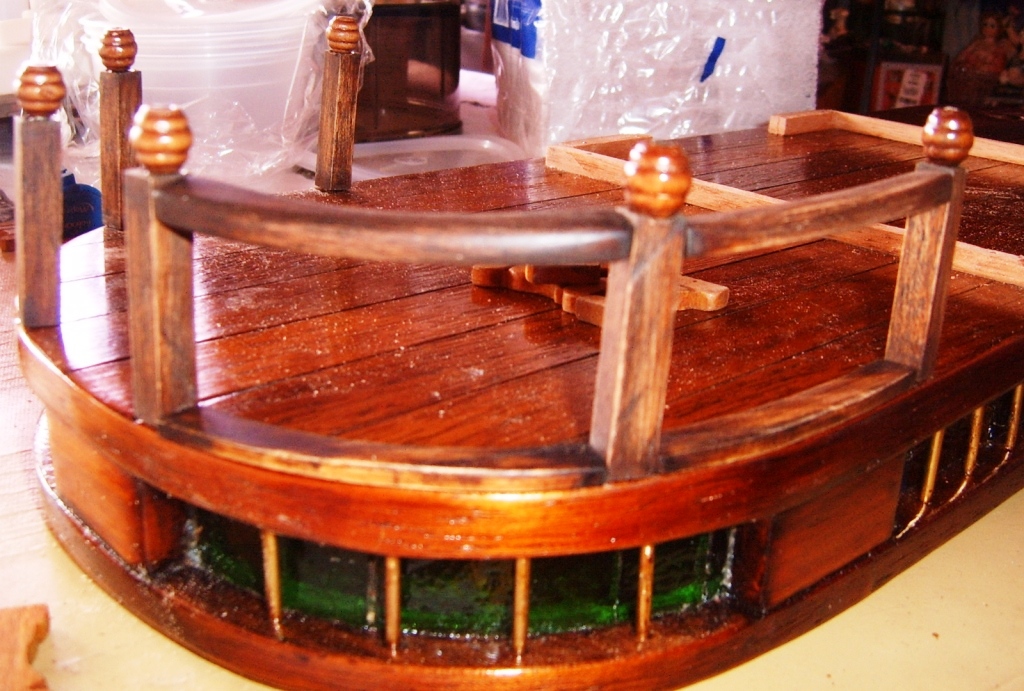

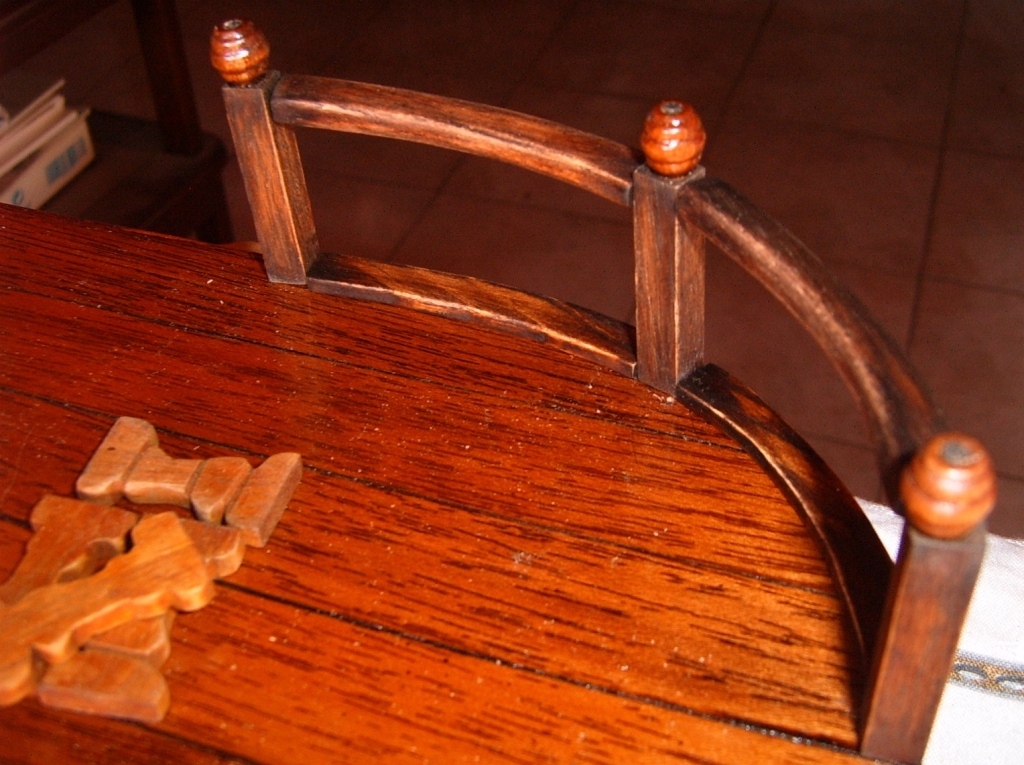

asi se veria la balaustrada, claro falta la base de abajo y pasamanos, para que quede a nivel de las columnas...
esta foto esta mejor....

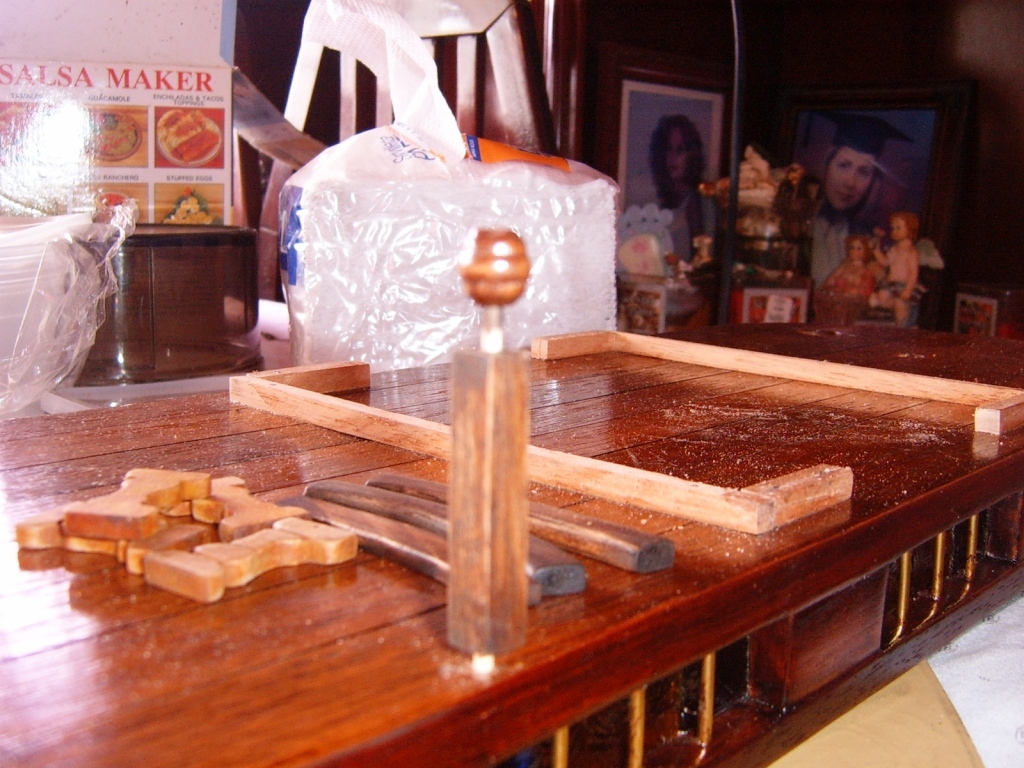

la escala seria esta pero falta hacerle todo el trabajo...
la escala esta igual, estos barandales quedaran de la misma medida que los de la escaleras de acceso a esta cubierta.... hechas anteriormente..
ultima je je je....
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.
fantastico, que trabajo tan laborioso que haces sigo muy pendiente de este y estoy maravillado que nivel veremos yo que empiezo con el mio (See Ewer) veremos si llego a tu nivel, muchas horas me quedan seguro y mucho trabajo
xavierb escribió:fantastico, que trabajo tan laborioso que haces sigo muy pendiente de este y estoy maravillado que nivel veremos yo que empiezo con el mio (See Ewer) veremos si llego a tu nivel, muchas horas me quedan seguro y mucho trabajo
te estuve visitando, y empece a ver tu trabajo, claro que te va a quedar bien, llevas buen comienzo, la foto del barco (caja), me gusto bastante ese tivo de navio....
saludos....
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.
empece hoy sabado a cortar las bases donde iran soportadas las balaustrada, y los pasamanos, tambien saque unas fotos para explicar como iran encajada las columnas a la cubierta...
dejo fotos
Adjuntos

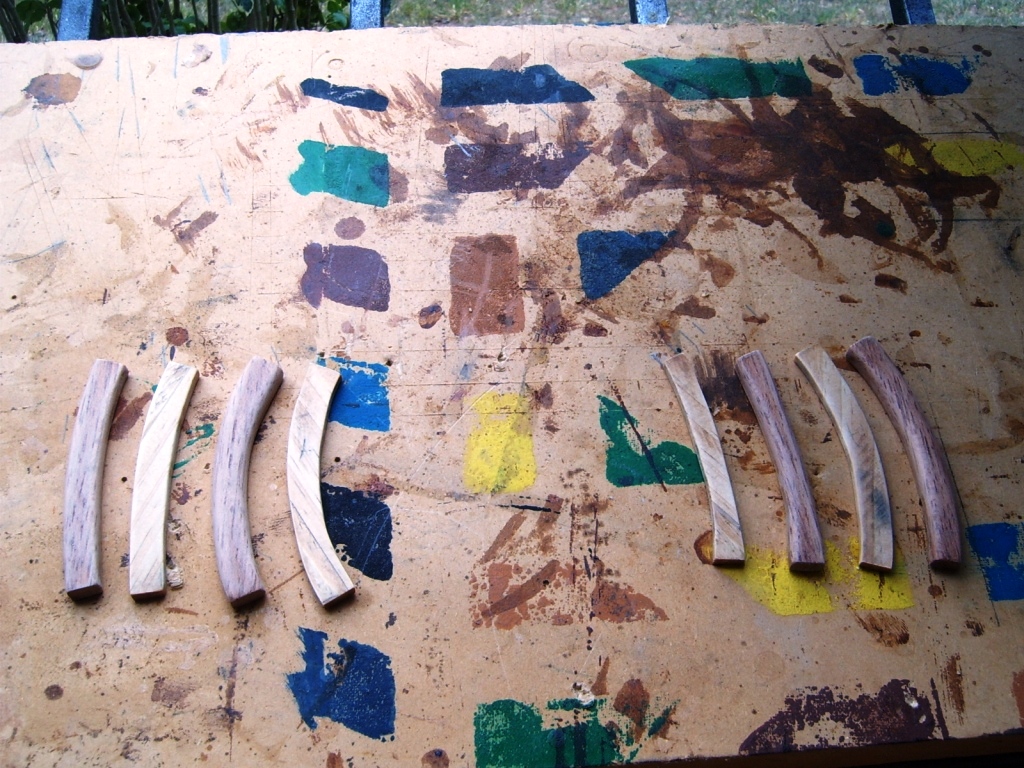

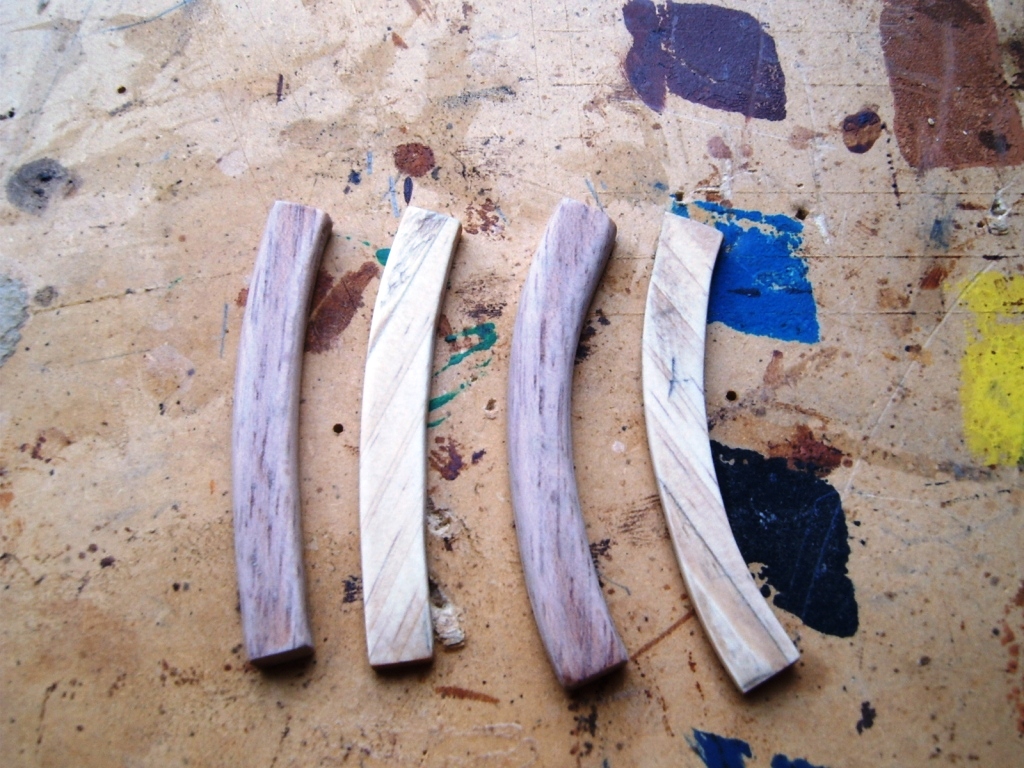

corte la base de los balaustres, y pasamanos
para formar las barandas..
lijados...
aplico sellaor dos manos y luego entinto...

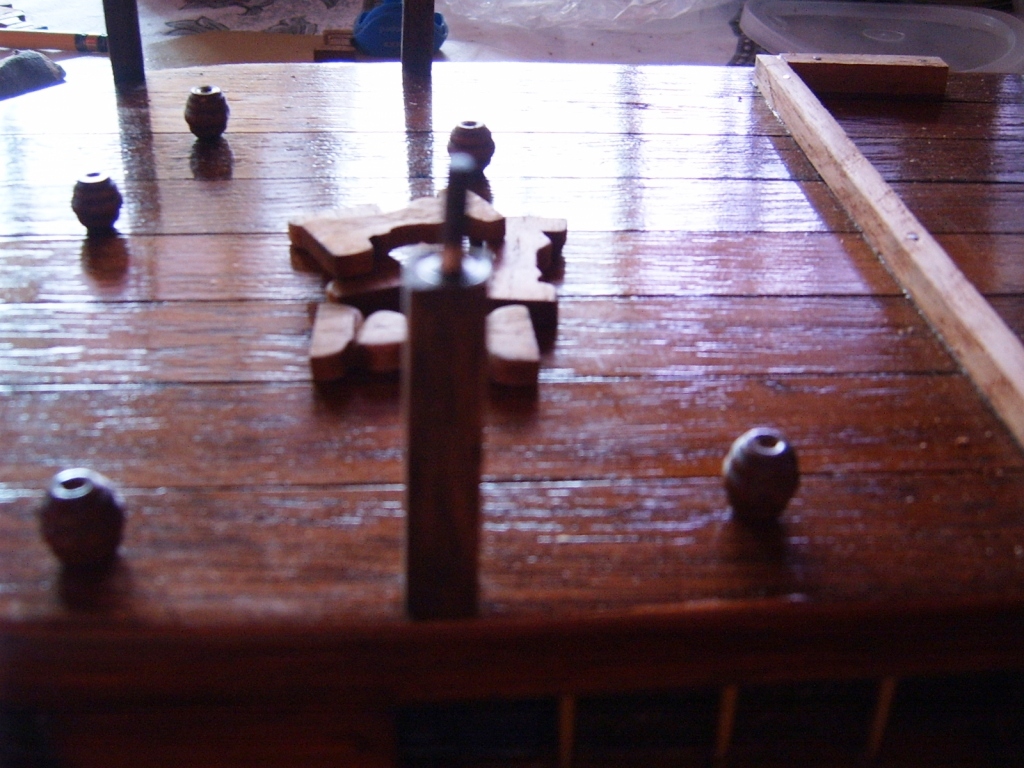

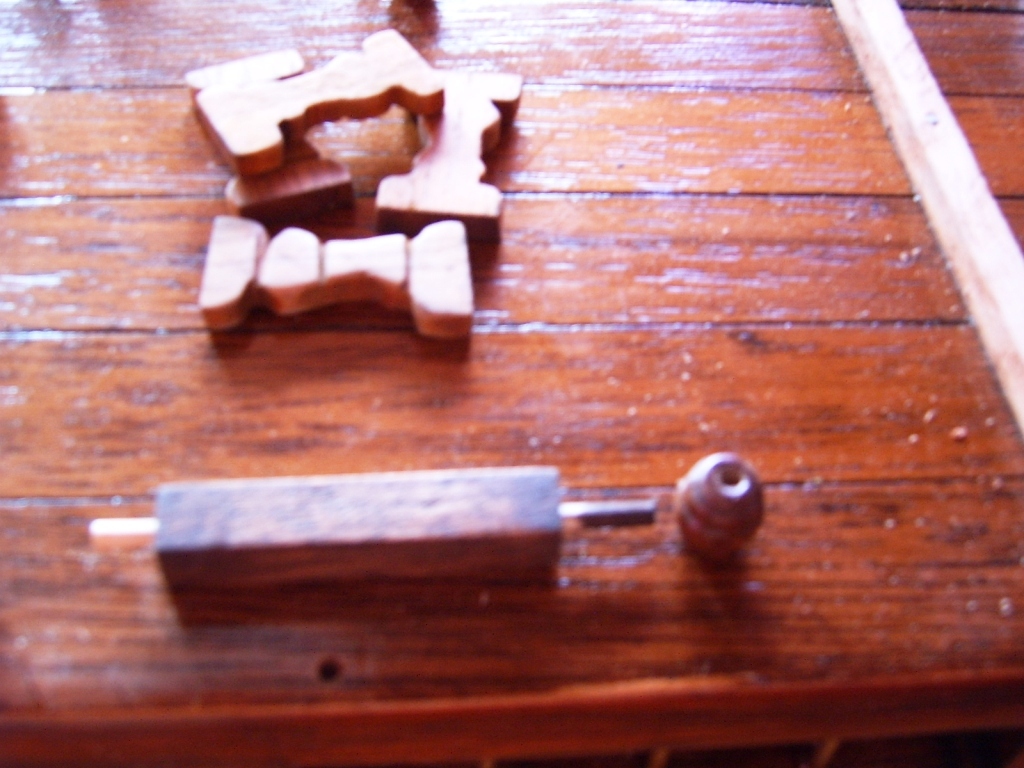

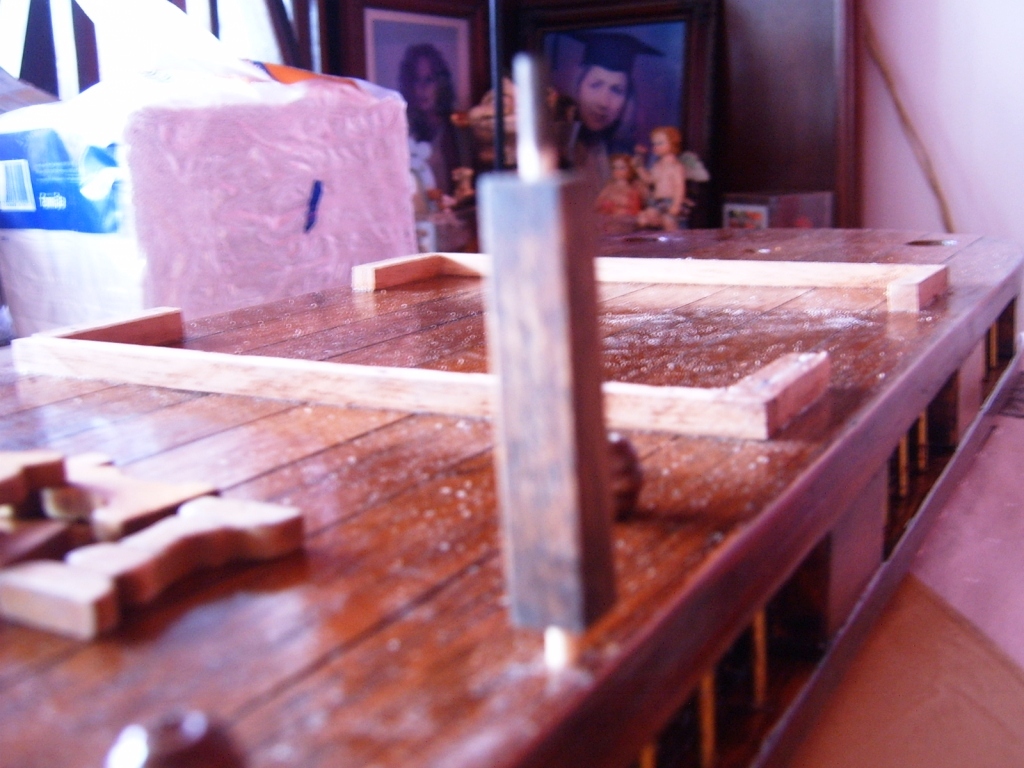

palillo de bambu que atraviesa la columna...

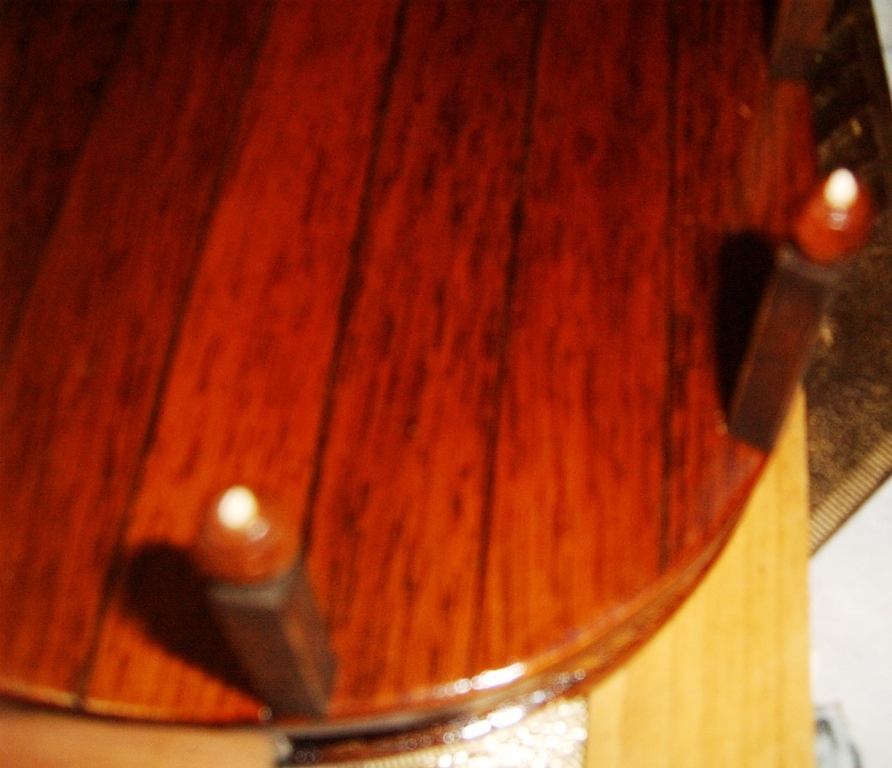

hay vemos orificio en la cubierta donde calza, la columna con el palillo atravesandola y la terminacion d ela columana o bola..
como se encaja
y como encaja la bola luego
ya las voy a paegar definitivamente...
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.

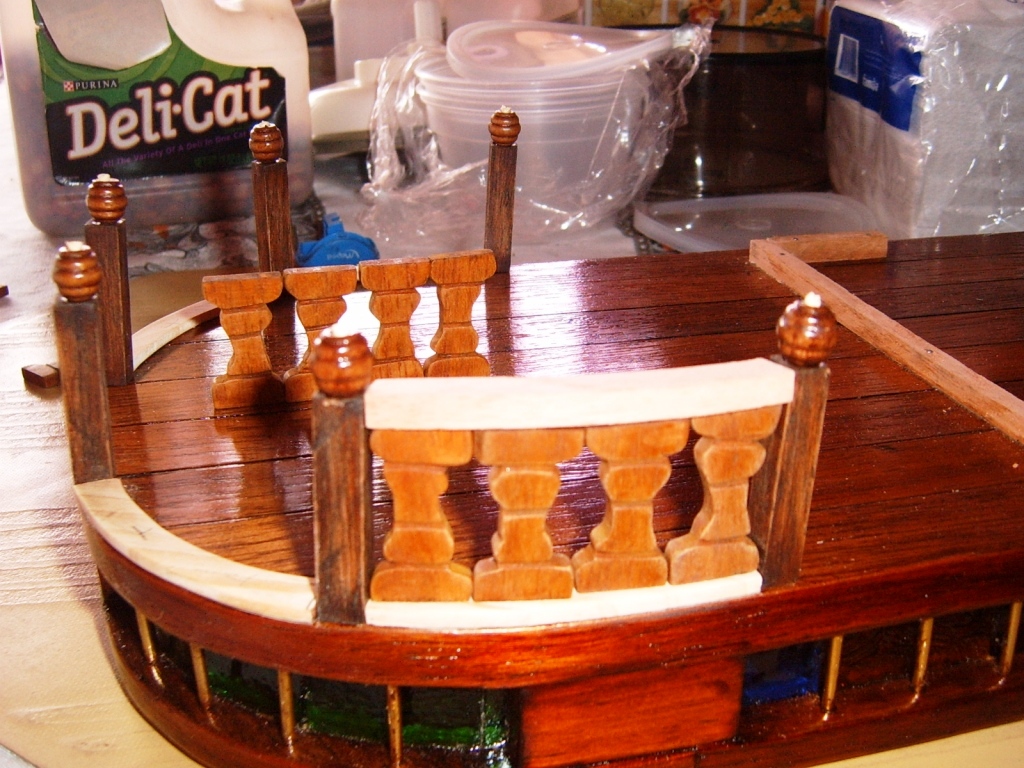

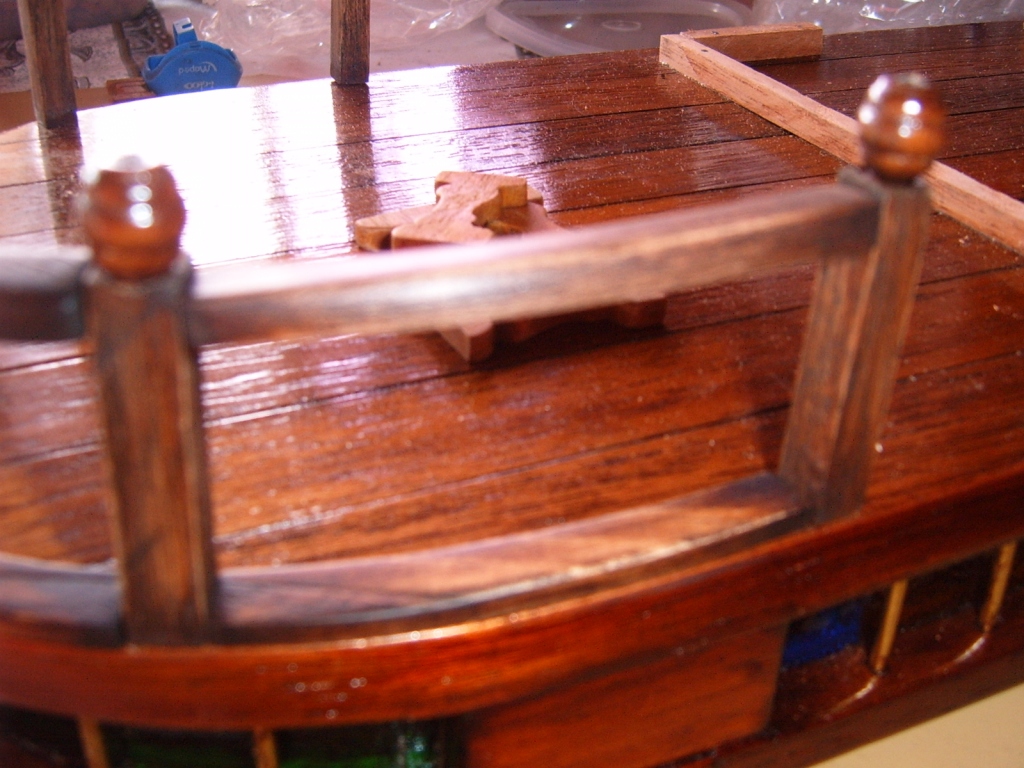

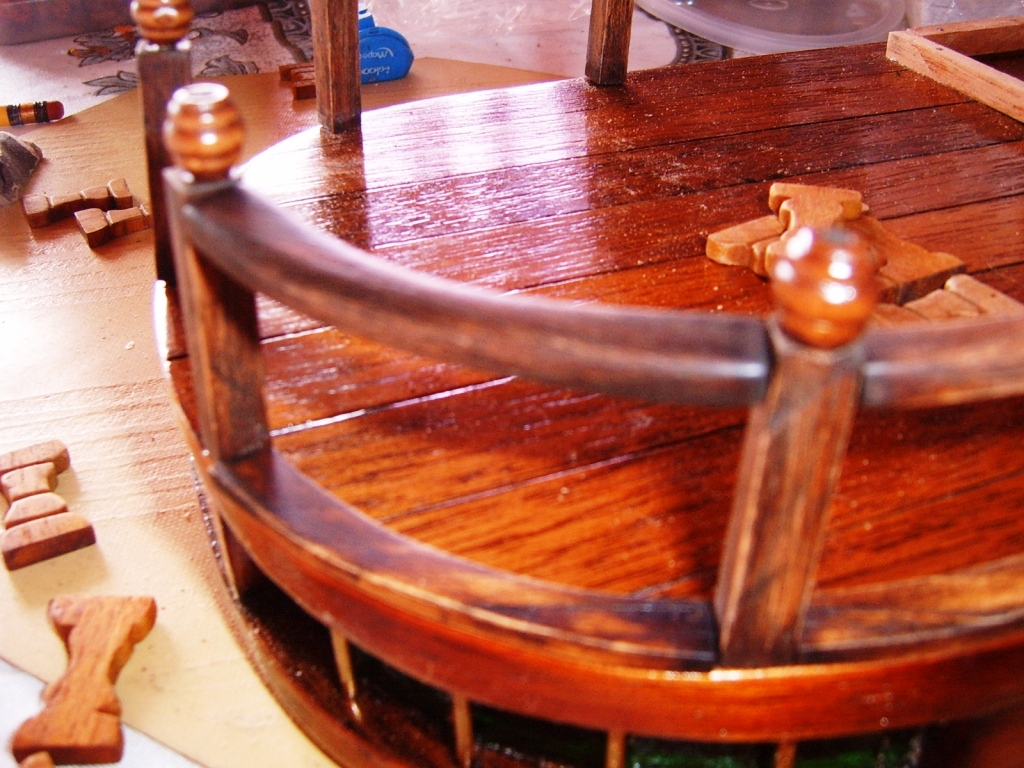

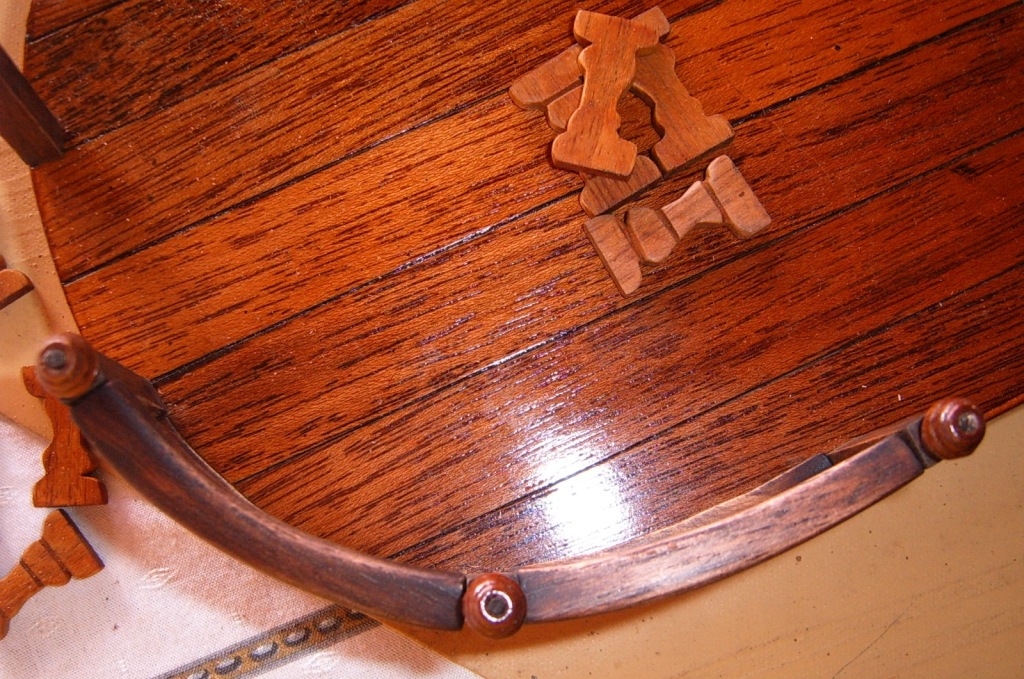

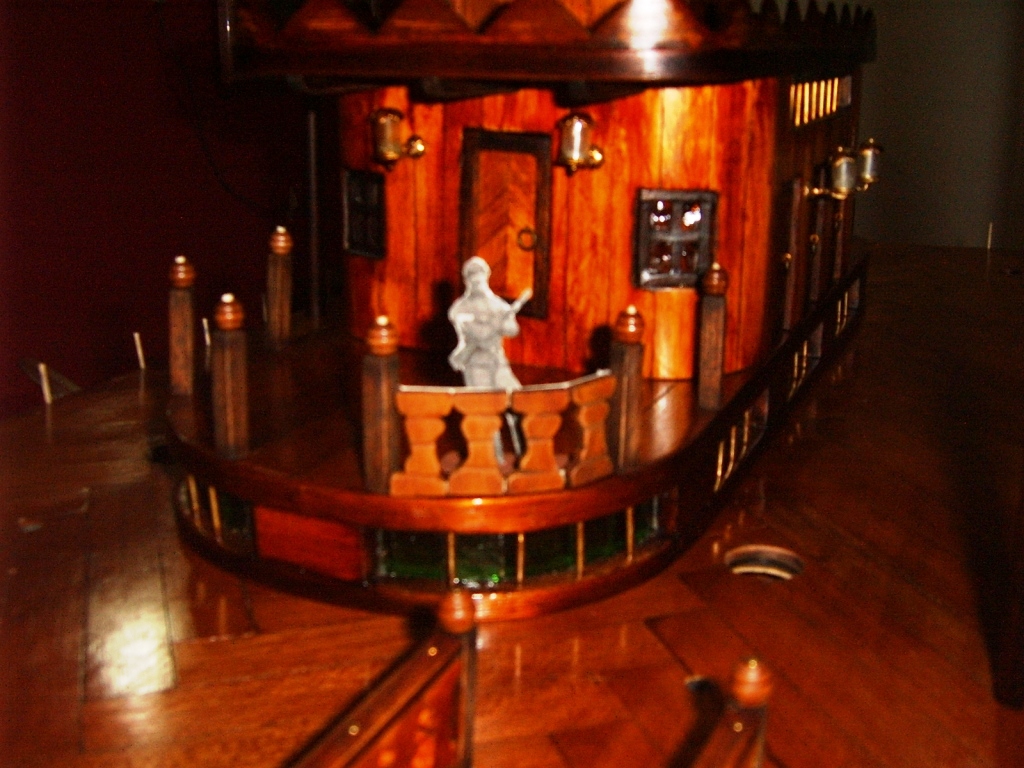

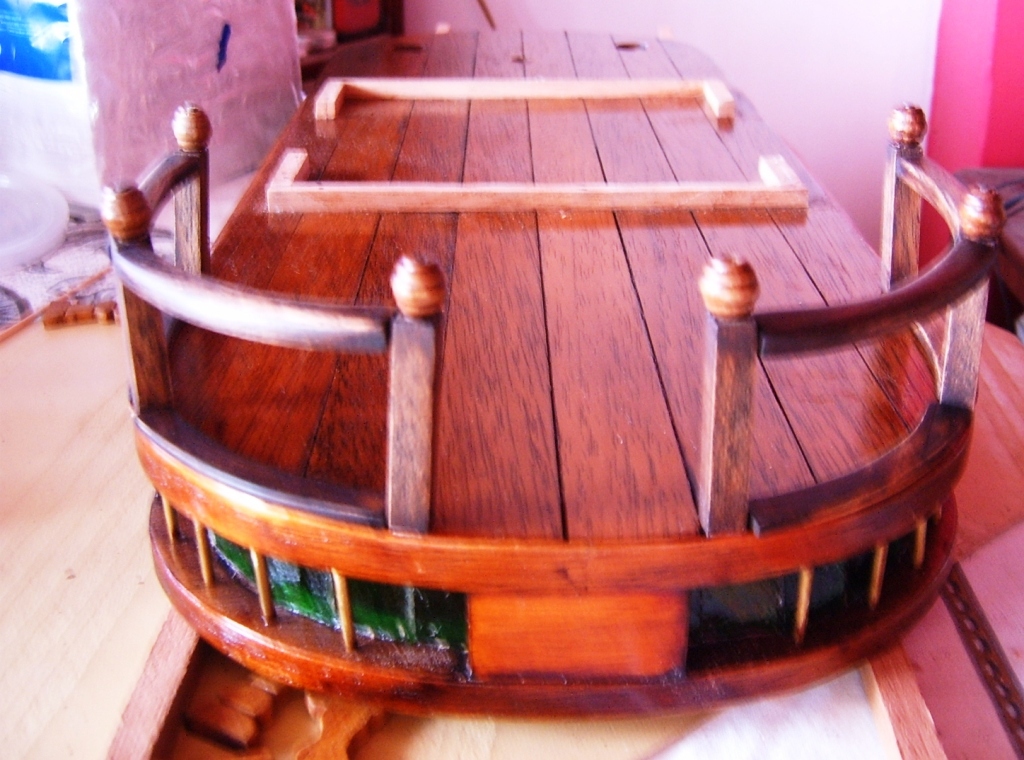

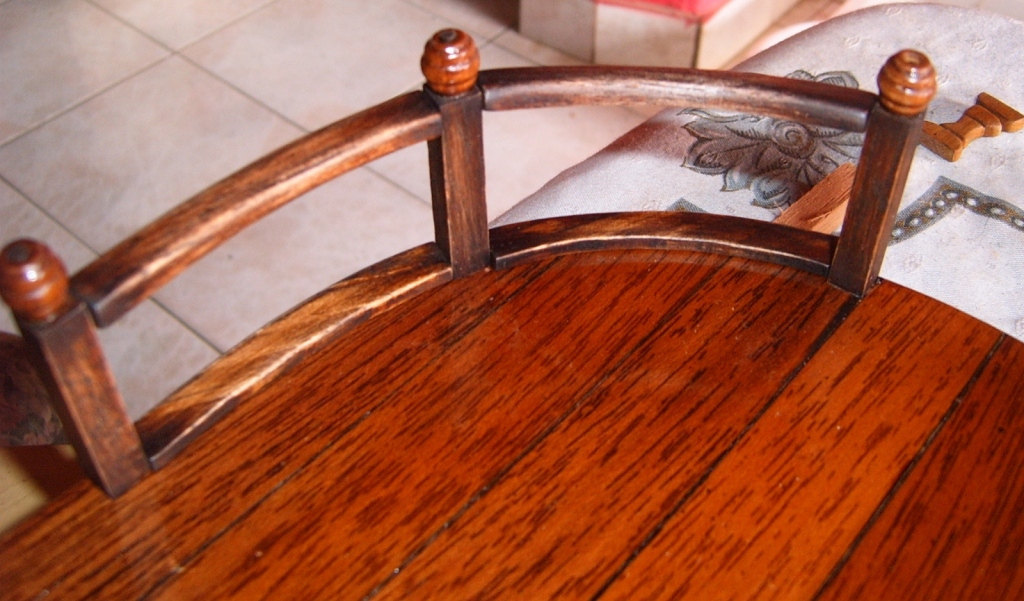

en esta parte ya pegue con colbon las columnas y bola, y tengo listos ya bases y pasamanos, presento solamente sin pegar aun, varias vistas, creo que exagere con las foticos je je je
Adjuntos
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.

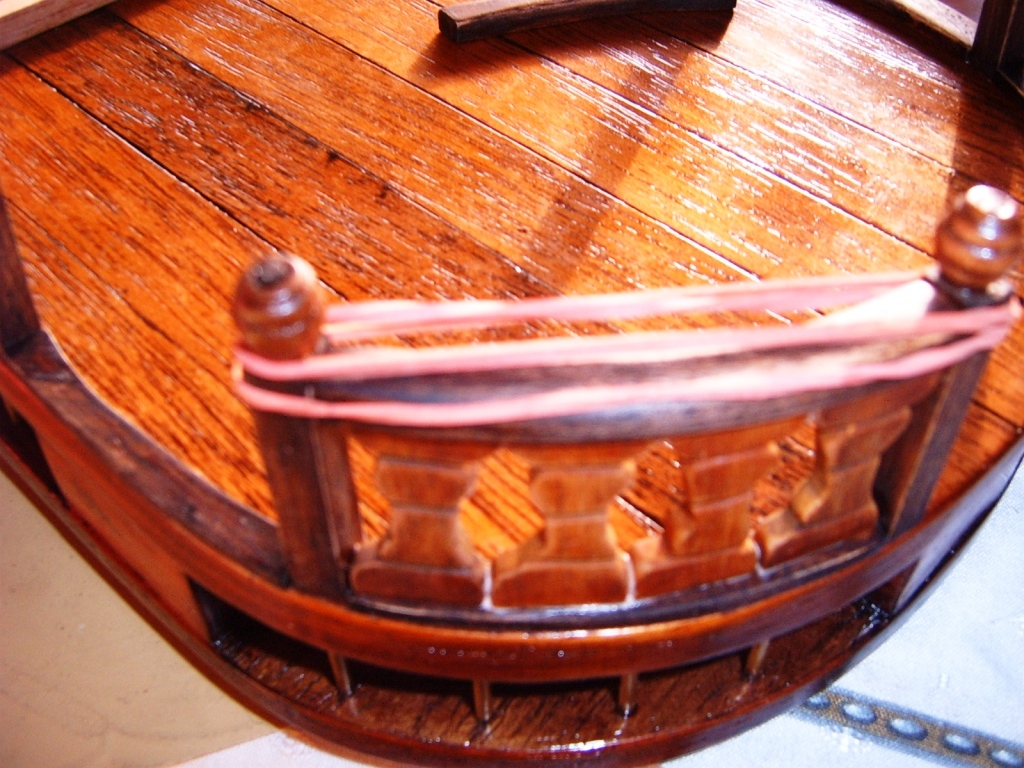

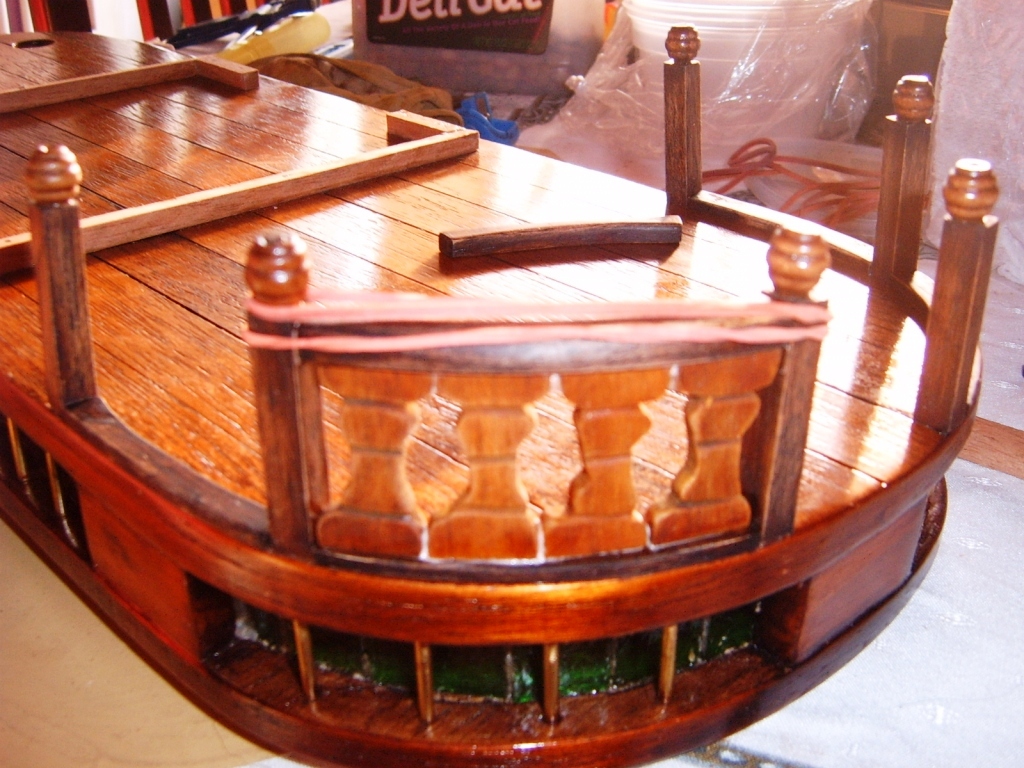

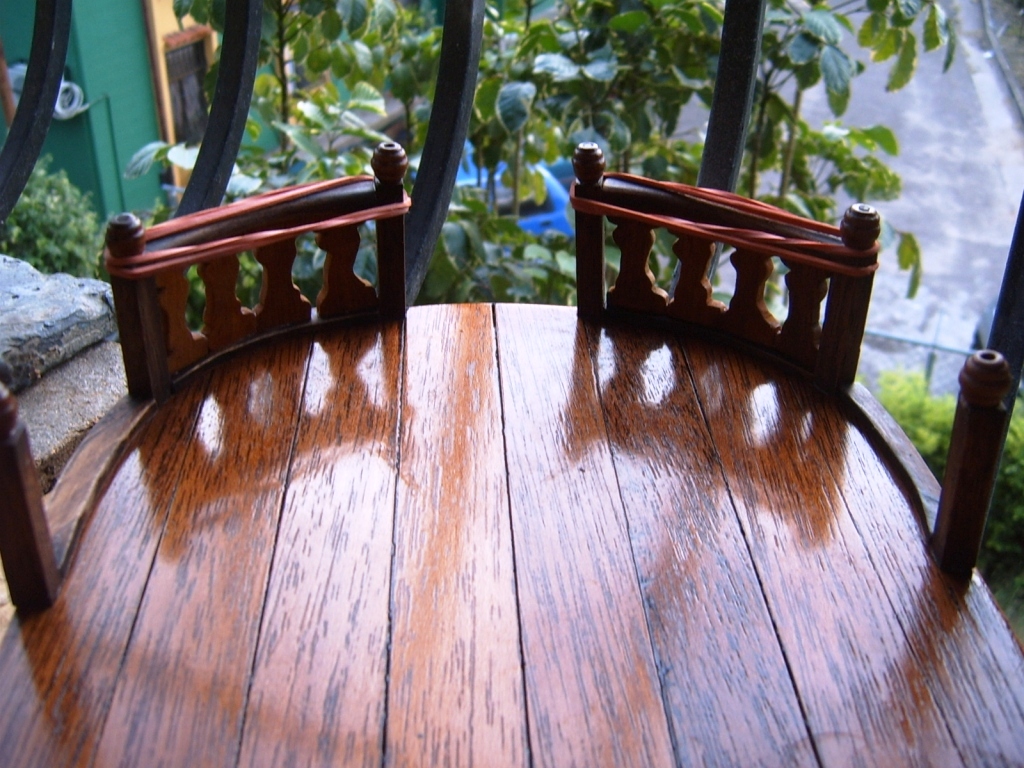

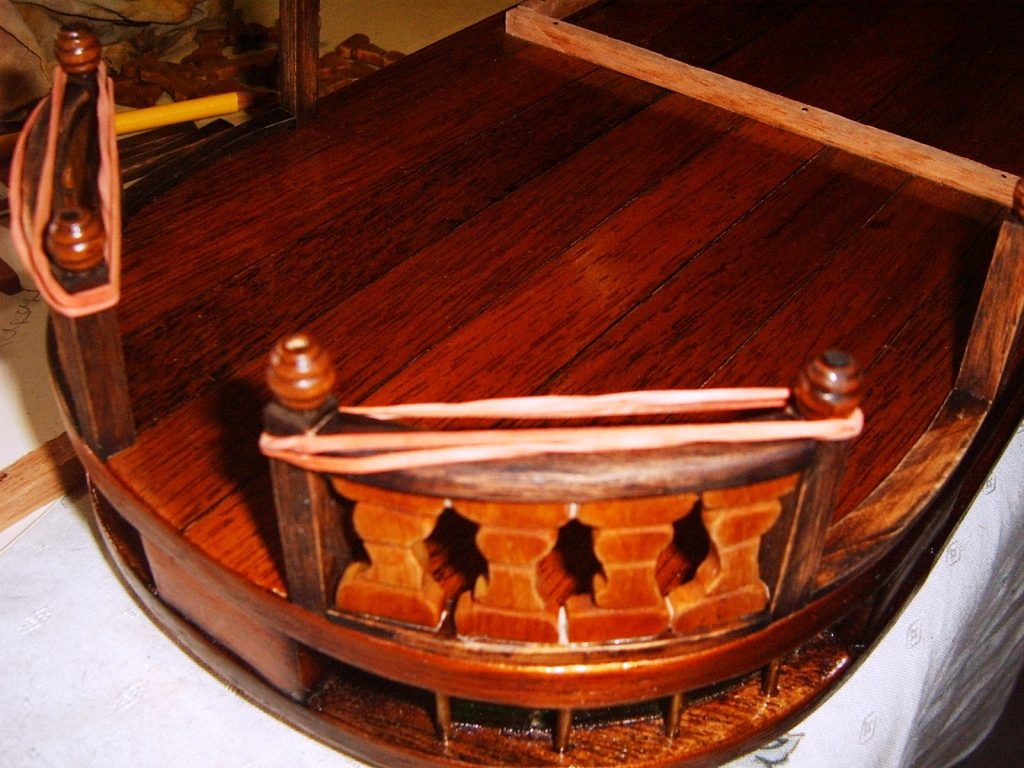

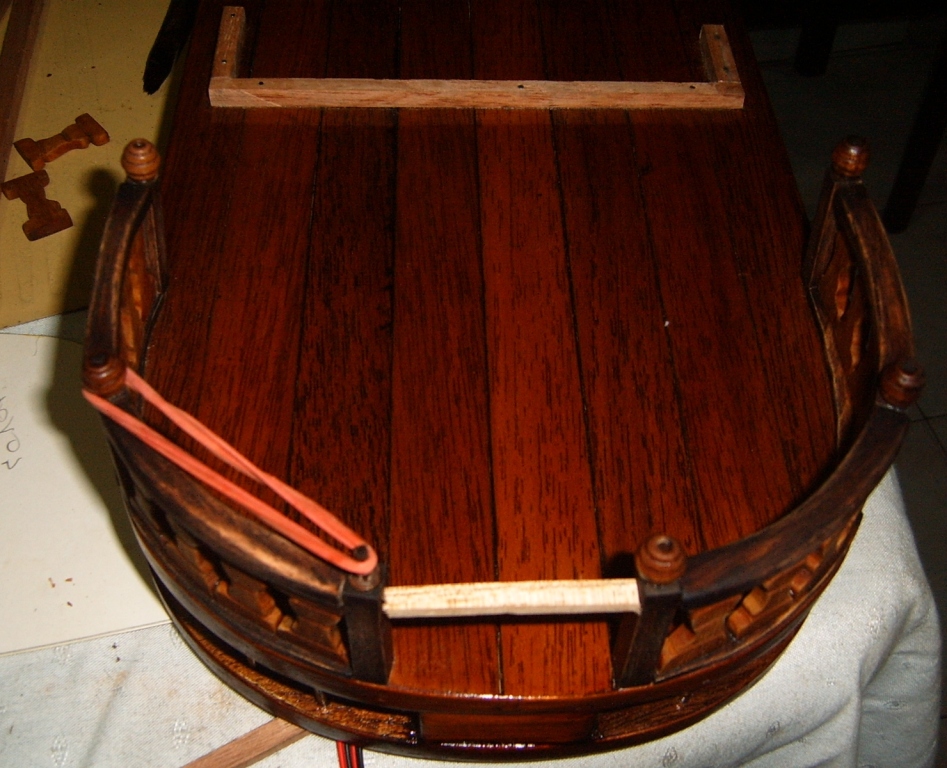

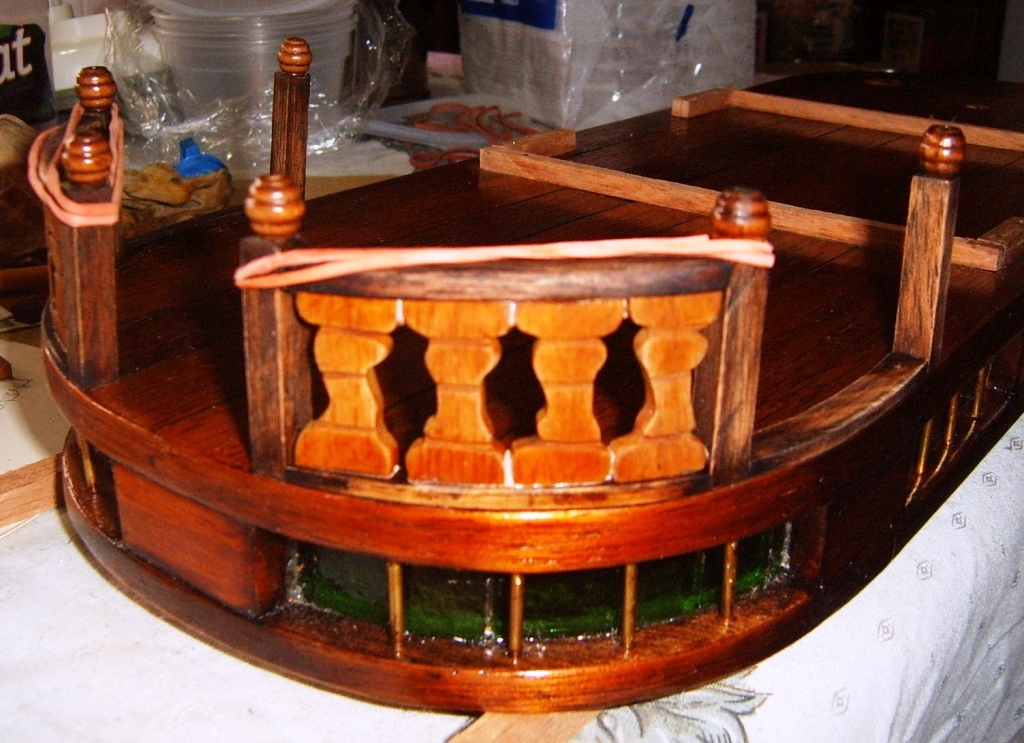

ya aqui, empece fijando con cola la base de los barandales, luego monte los balaustres, y por ultimo el pasamano, sujete con liga, o elastica no se como se llamara en otros sitios, limpie con trapo humedo el exceso de pega y fui armando los pasamanos, no crean que era muy facil su cuadrada...........
dejo fotos
Adjuntos
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.

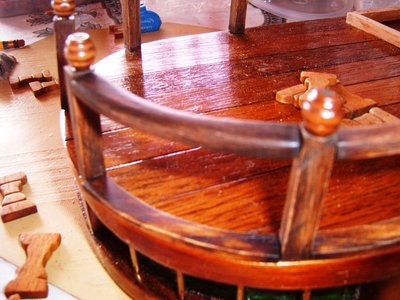

en la foto 214, se puede observar como unas de las columnas esta torcida al momento de hacer las barandas, con unos 3mm; por tal motivo utilizando el dremel, corte o separe de la columna la baranda y con lima rebaje hasta llegar mas o menos a escuadra, creo que enderezo un poco, ya que de verdad se veia muy inclinada al mirarla de frente, fea , fea,

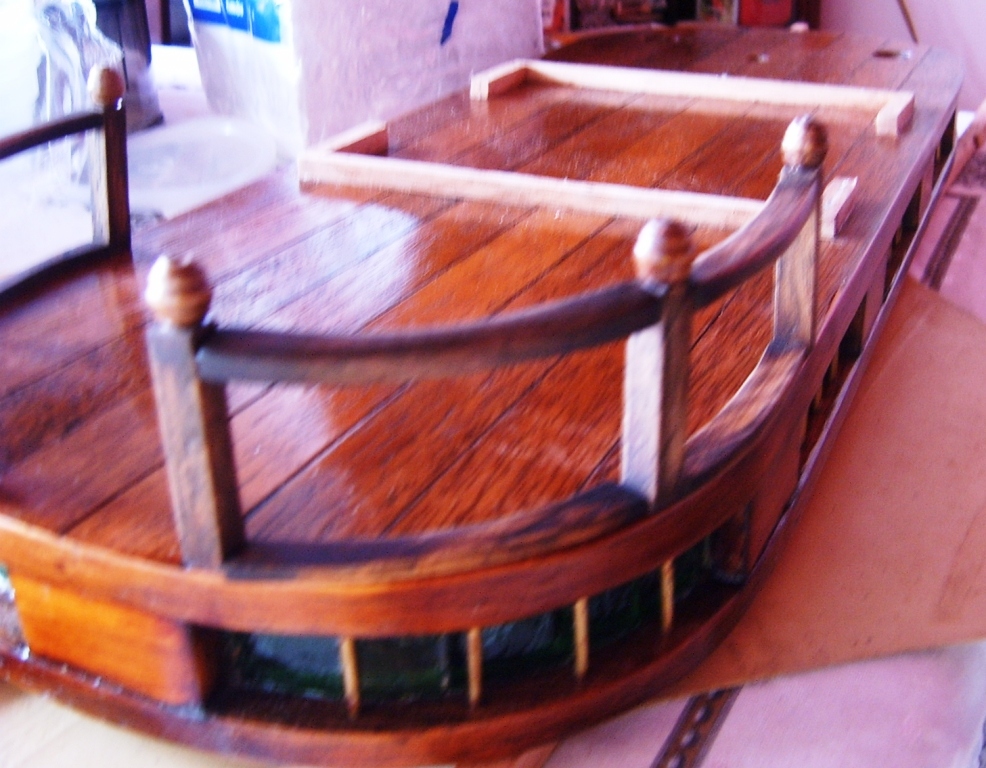

dejo fotos de como se ve pegadas nuevamente.....
Adjuntos
EPD. En Memoria de Gerardo Navarro.
Un gran modelista y mejor persona.

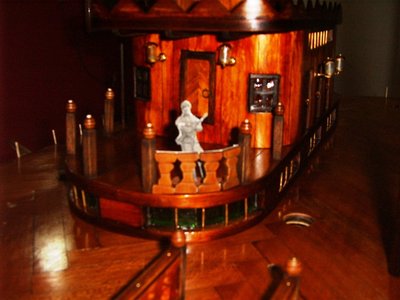

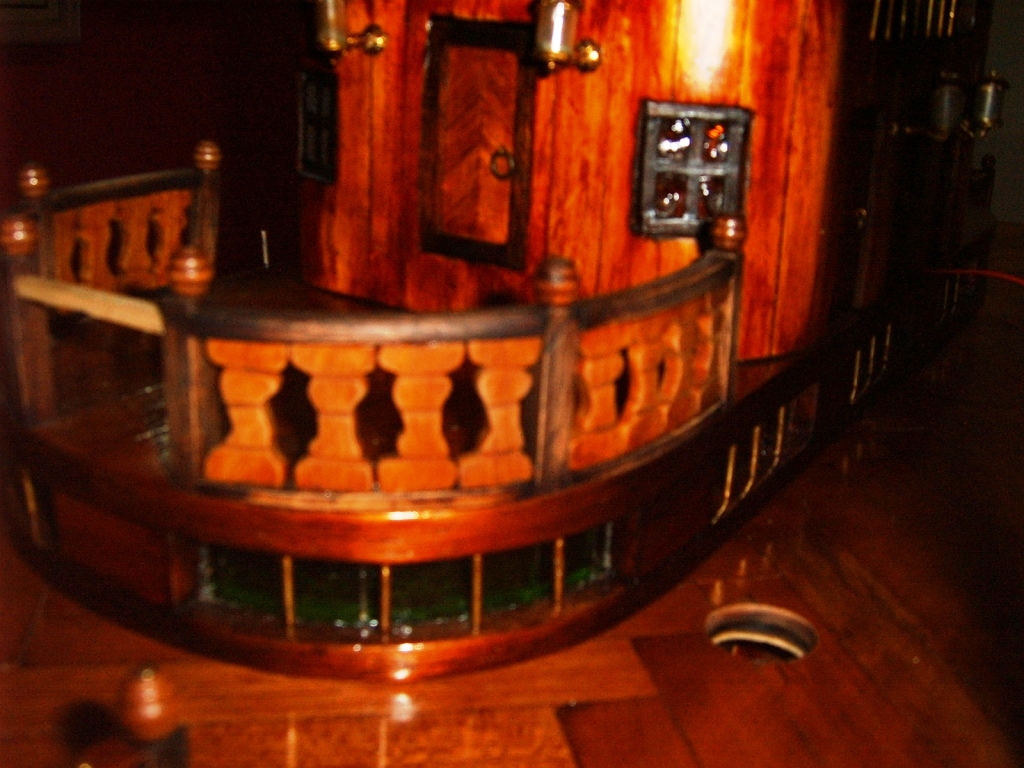

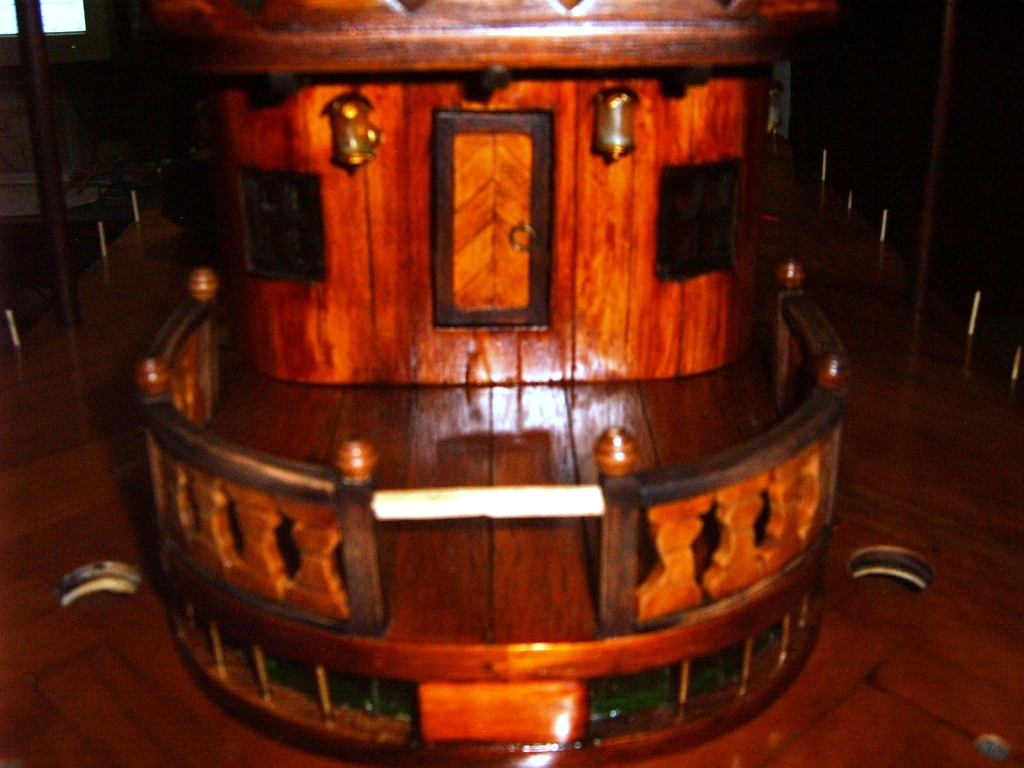

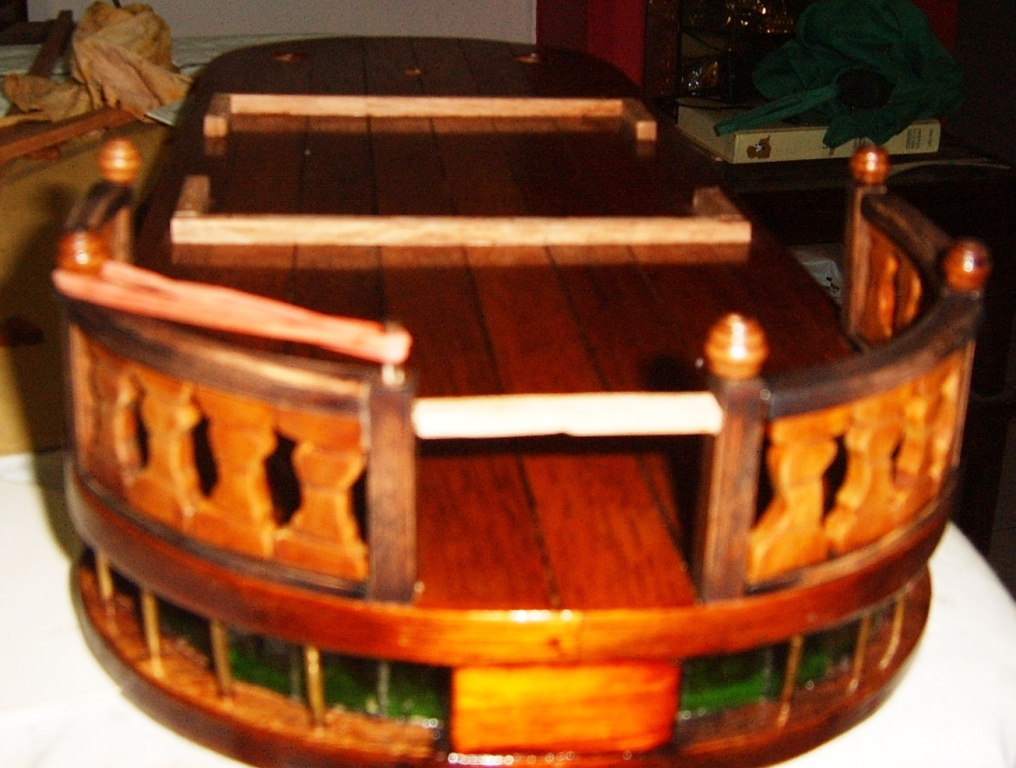

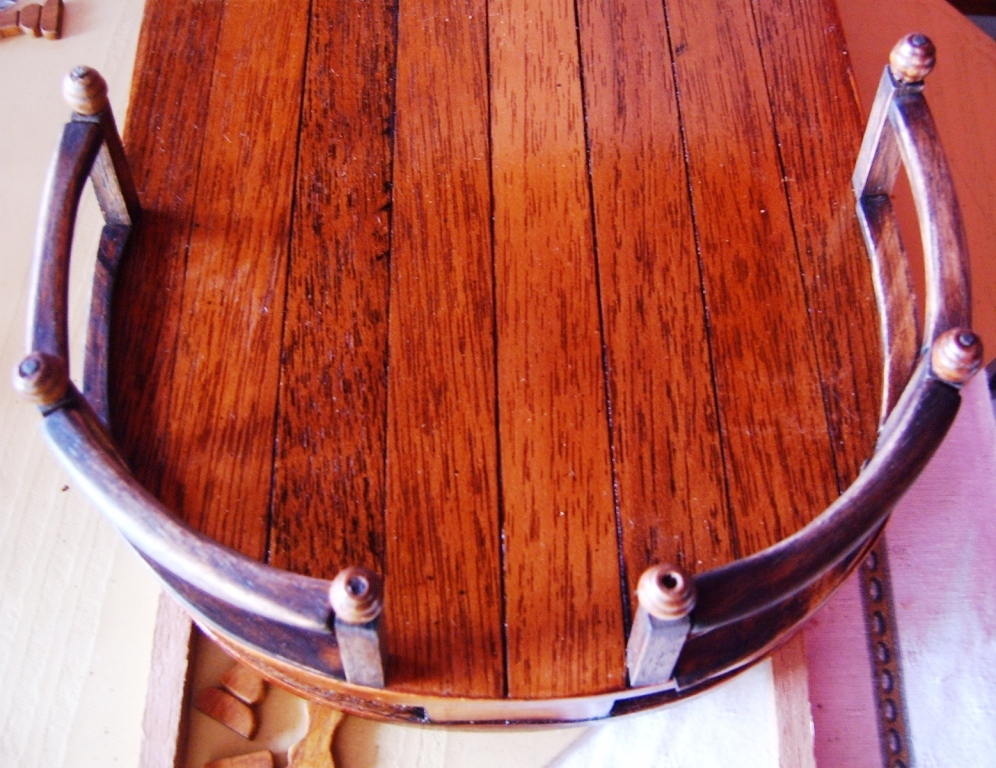

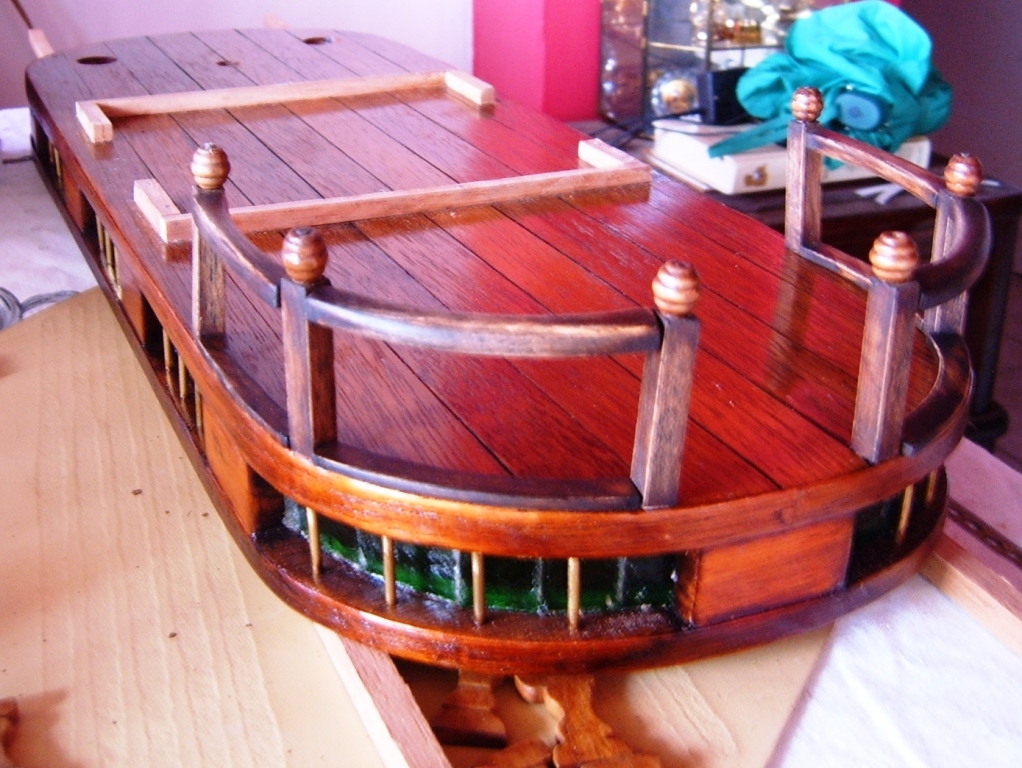

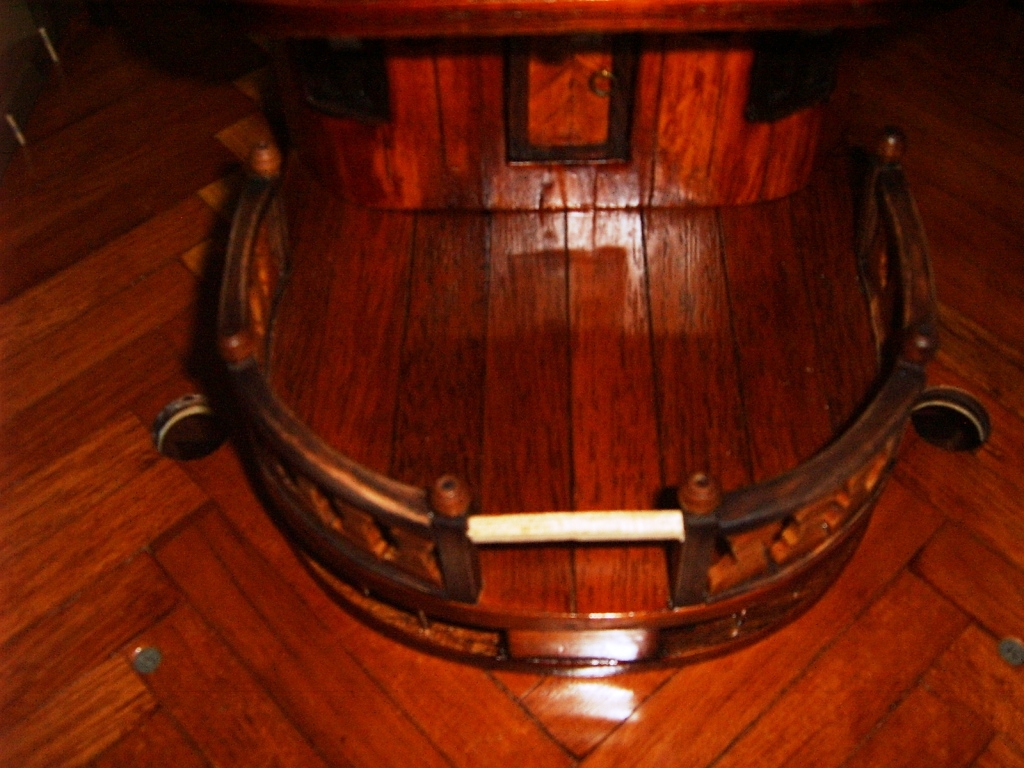

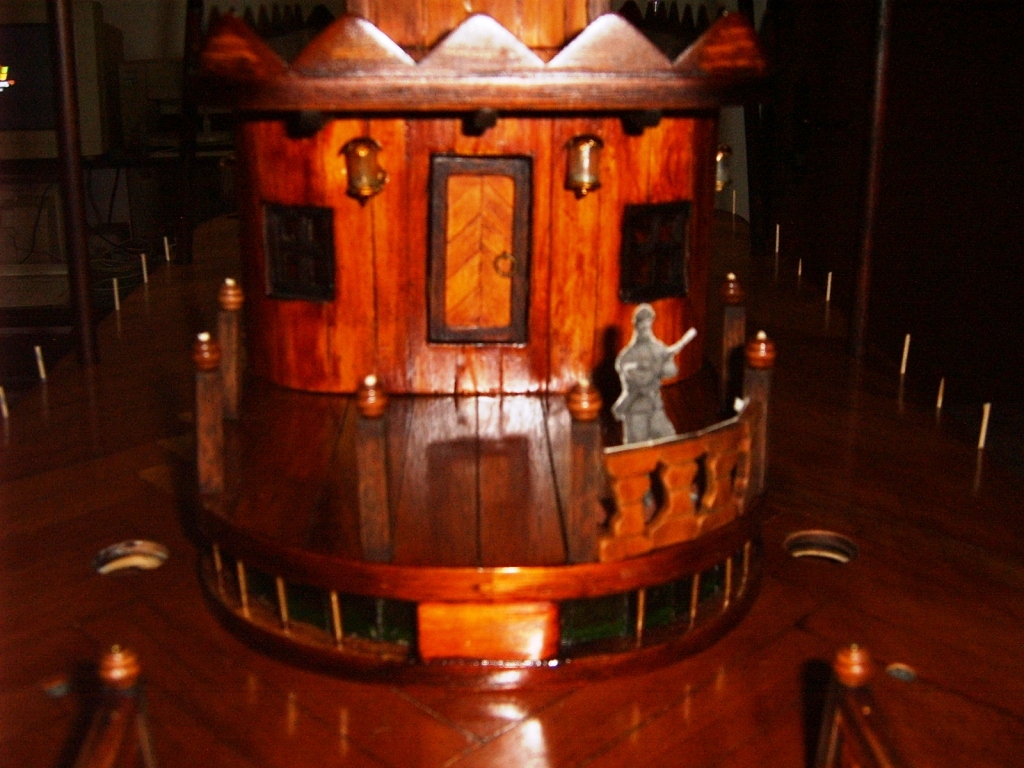

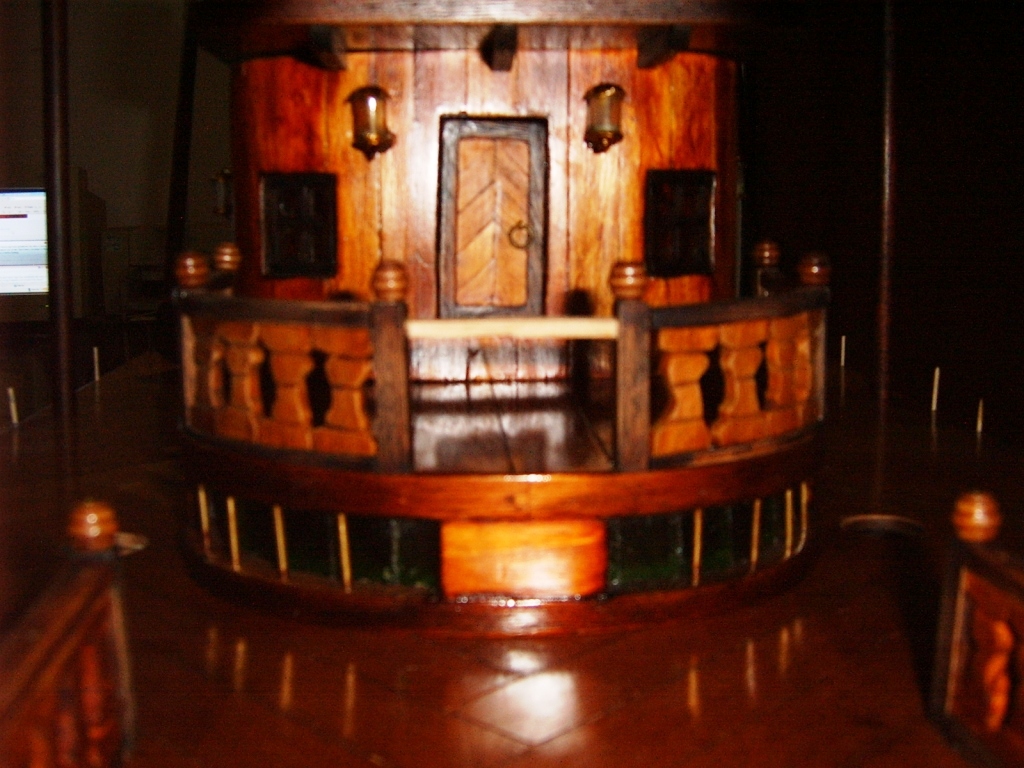

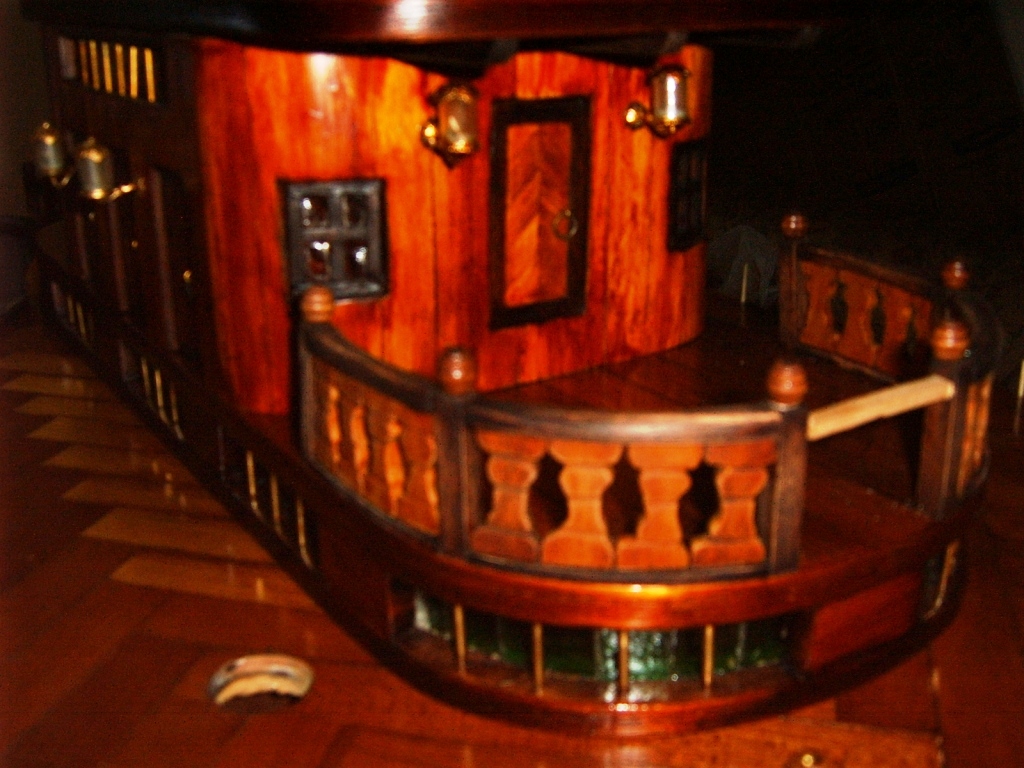

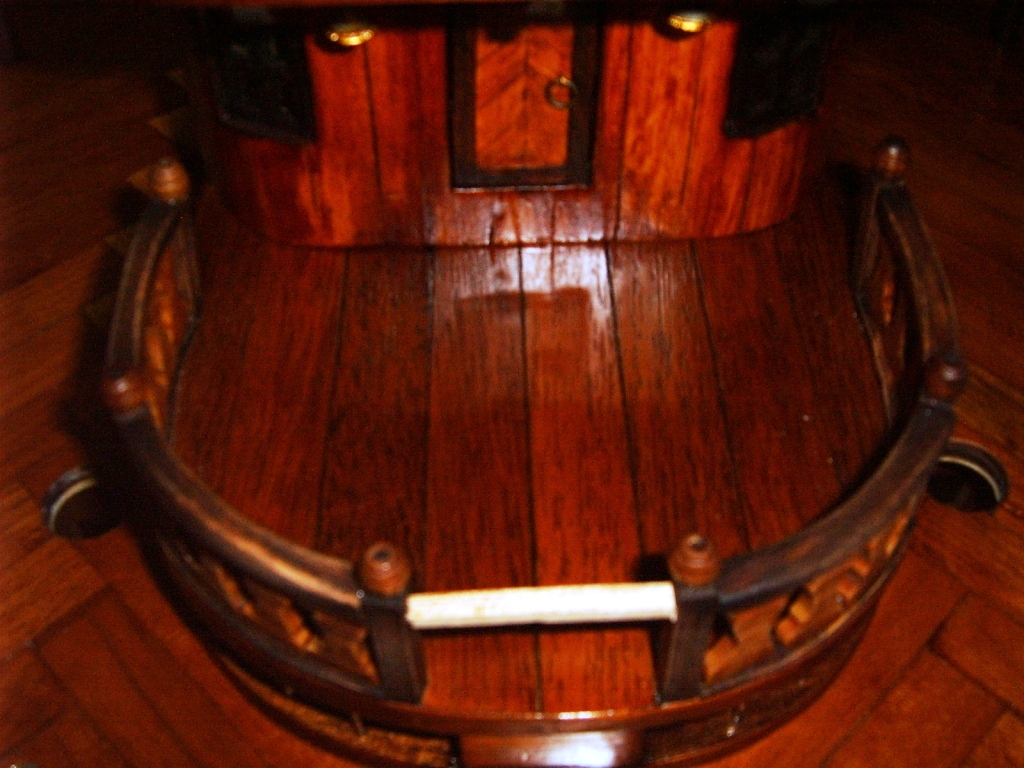

al fin hoy luego de 09 extenuantes horas de trabajo seguido, quedaron hechas las barandas de la cuerta cubierta o servicios y tripulacion................ uf, uf, uf, uf, no parece que algo tan sencillo como se ve quite tanto tiempo, en total tres dias.............
saludos a quienes me visitan, mañana continuaremos...
dejo fotos generales de como quedo el trabajo hoy....
Adjuntos
