Re: Mi Hidria Segundo

Mensaje por araola »

Gerardo, mira como navega el Hidria, escuchalo y mira su chimenea
" onclick="window.open(this.href);return false;
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: Mi Hidria Segundo

Mensaje por gerardo navarro »

araola escribió:Gerardo, mira como navega el Hidria, escuchalo y mira su chimenea
" onclick="window.open(this.href);return false;

hermoso, sinceramente me fascina ese sonido, el humo se ve muy real, ya pronto navegara el mio, recuerda que tenemos un secreto Tu y Yo, (modulo de sonido) en estos dias te molesto a ver si cuadramos eso, je je je, se que estabas ligando que no me mejorara para que se me olvidara el asunto je je je.. :lol: :lol: :lol: :D :D :D

me gusta mucho tu barco, :wink: :wink:

Saludos...
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

Re: Mi Hidria Segundo

Mensaje por araola »

Gerardo, como no voy a desear que te mejores, es más si fuese creyente hasta rezaría por ti.
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: Mi Hidria Segundo

Mensaje por gerardo navarro »

je je je :wink: :wink: :lol: :lol: :lol: :lol: :mrgreen:
Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6509
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: Mi Hidria Segundo

Mensaje por gerardo navarro »

Hola Araola, acabo de mirar las 8 paginas de tu trabajo nuevamente y no vi o sera que no me abrio, donde publicaste como hacer la bocina, x favor podes indicarme donde esta, que artilugio no deja salir la vaselina, tu lubricaste o llenaste la bocina con que, ya que al girar se sale mucho la vaselina que coloque en la bocina, me quedo muy ajustado, y para terminar tienes una foto de la parte superior del timon, pero interna, de como lo colocaste, no tanto donde se conecta al servo, sino en que parte descansa en el timon...

Saludos y gracias--
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

Re: Mi Hidria Segundo

Mensaje por araola »

Gerardo, hoy te hago un paso a paso con fotos. Ya lo habia hecho con dibujos pero no te preocupes que eso luego se hace.
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

Bueno pues como lo prometido es deuda, paso a detallaros como hago yo las bocinas de mis barcos.
El sistema no es mejor ni peor que otros pero a mí me da resultado y espero que al compañero Gerardo también se lo de y vera como no se le sale la grasa.
El tiempo que me llevo no llego a una Hora y los materiales, no se calcularle pero no llega a 2 €.
Si alguien quiere preguntarme algo adelante.
Adjuntos

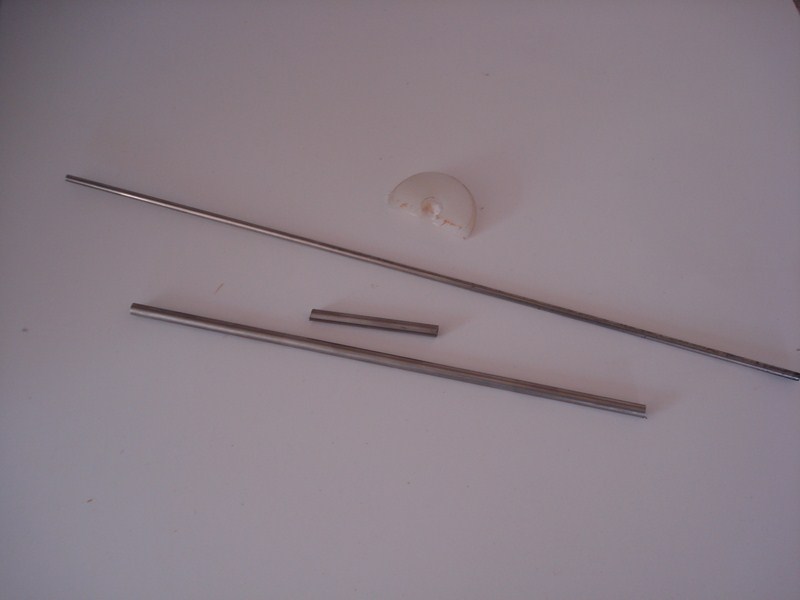

Estos son los materiales a emplear, tubo de 6mm de A. Inox, Redondo de 4mm tambien de acero y un trozo de teflon.
Estos son los materiales a emplear, tubo de 6mm de A. Inox, Redondo de 4mm tambien de acero y un trozo de teflon.
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

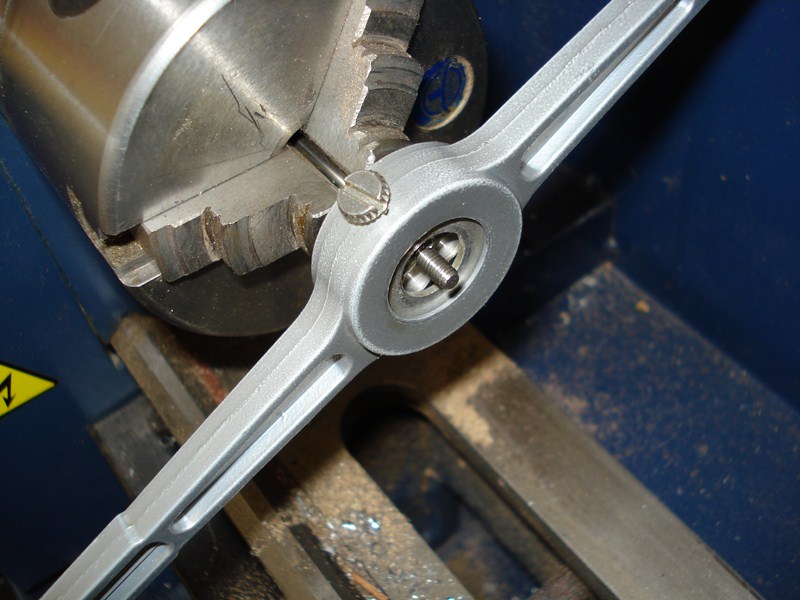

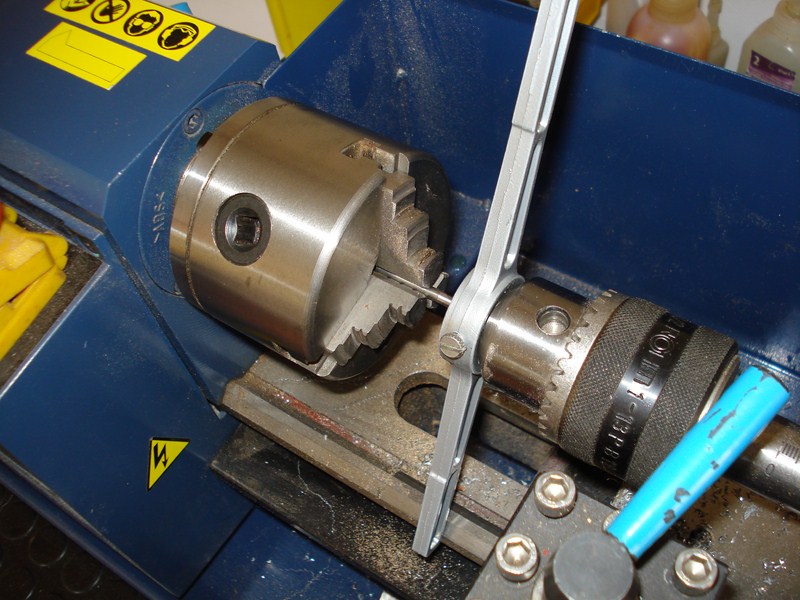

Empezamos por lo mas facilito que para mi es roscar el eje de metrica 4. Lo hago en el torno porque así guio la terraja con el portabrocas y de esta manera sale la rosca centradita.
Rosco a mano con el torno parado para que la terraja me dure mas, ademas lubrico con aceite de corte o en su defecto tambien me da resultado tres en uno.
Adjuntos
DSC02599 [1600x1200].JPG
DSC02600 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

En la primera foto, podeis ver como queda roscado y listo el eje.
Adjuntos
DSC02601 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

Re: Mi Hidria Segundo

Mensaje por araola »

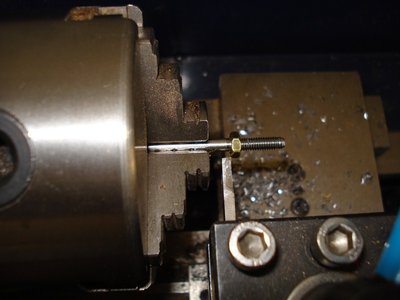

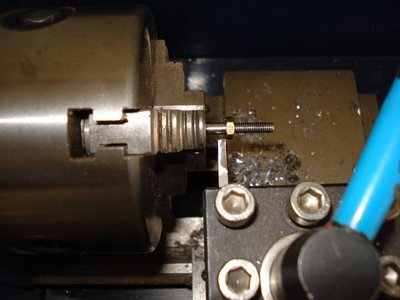

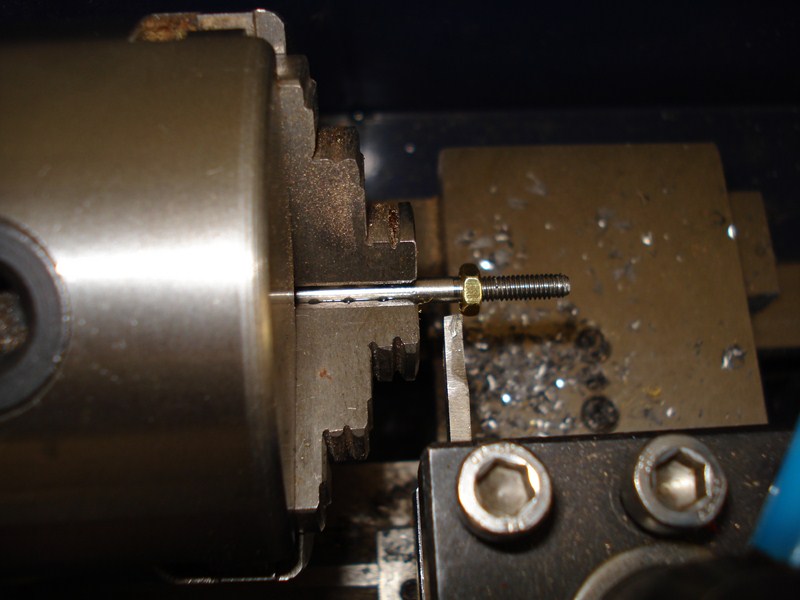

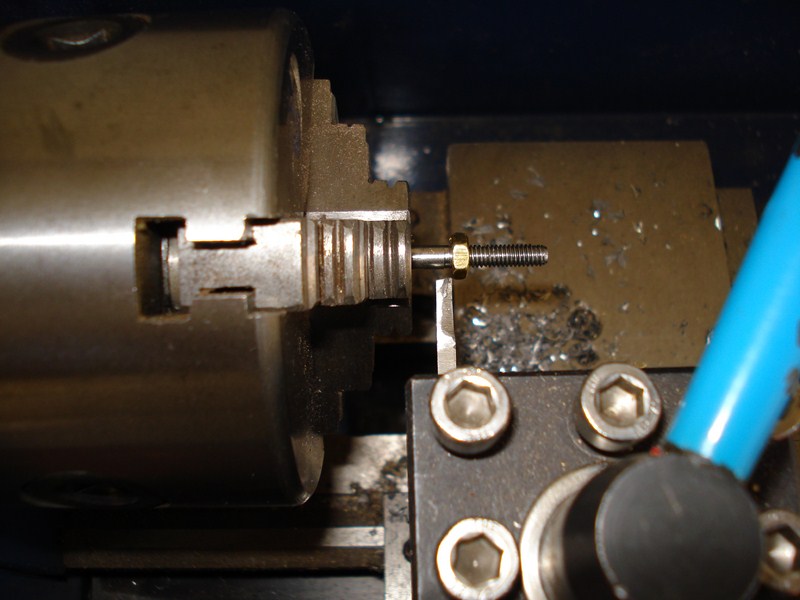

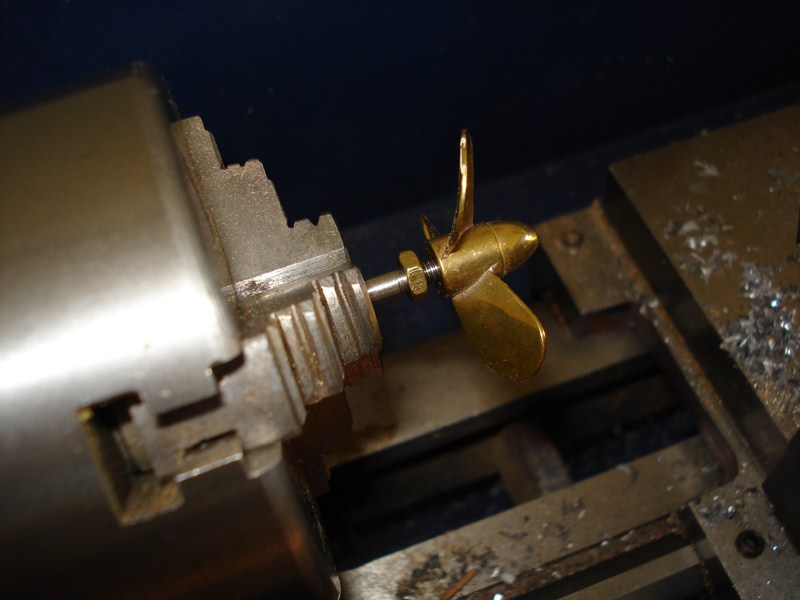

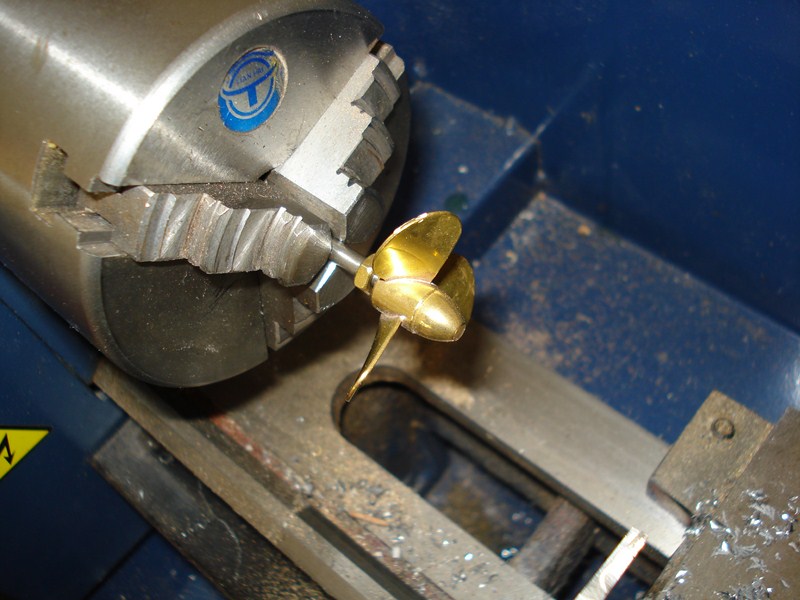

Ahora le pongo una tuerca de latón que encaro por la parte de atrás para que después roce perfectamente con el teflón y así no se salga la grasa. Además me sirve para que haga de contra tuerca con la hélice para que esta no se afloje y se pierda.
Adjuntos
DSC02602 [1600x1200].JPG
DSC02603 [1600x1200].JPG
DSC02604 [1600x1200].JPG
DSC02605 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

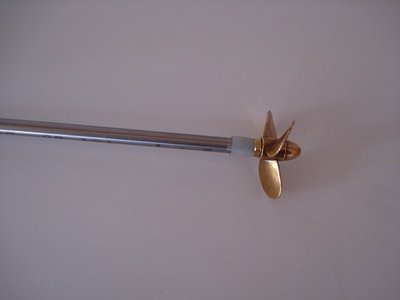

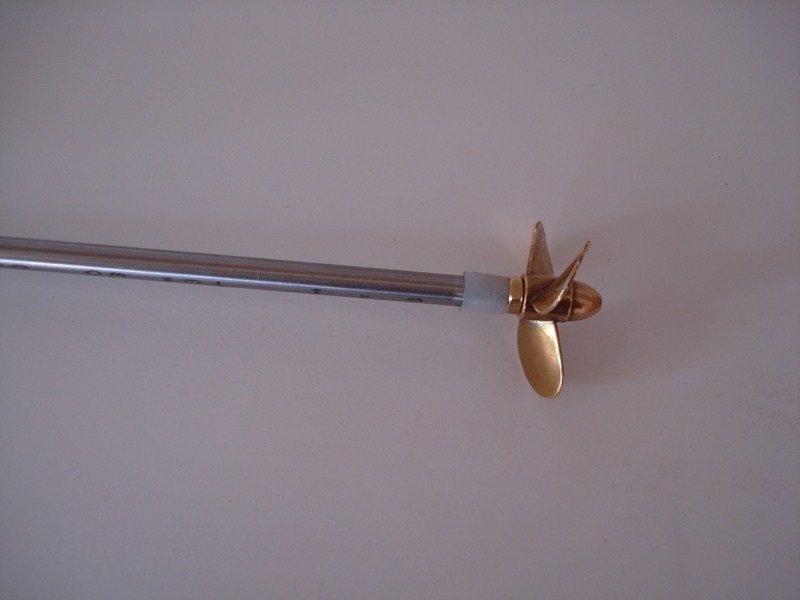

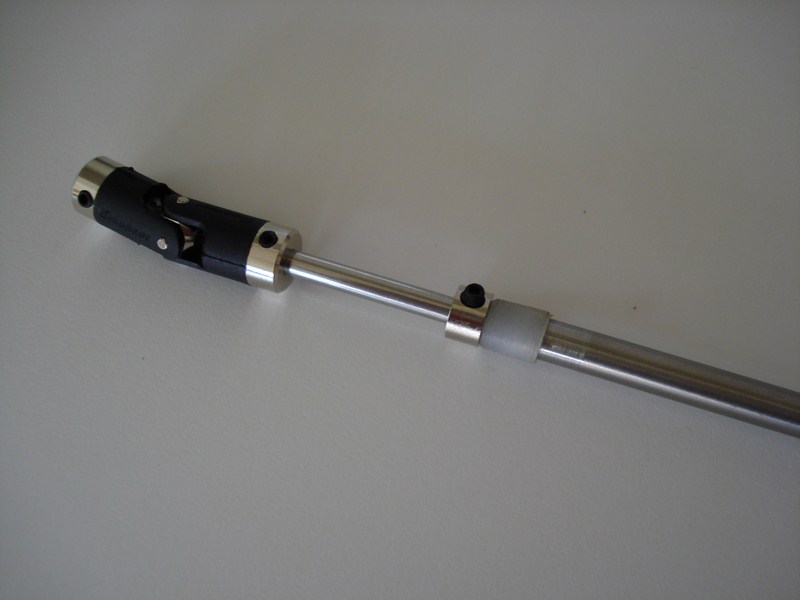

Bueno listo el eje. La bocina propiamente dicha no es mas que un tubo que encaramos por las dos caras y claro lo dejamos a la medida que nos interese.
Adjuntos
DSC02606 [1600x1200].JPG
DSC02607 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

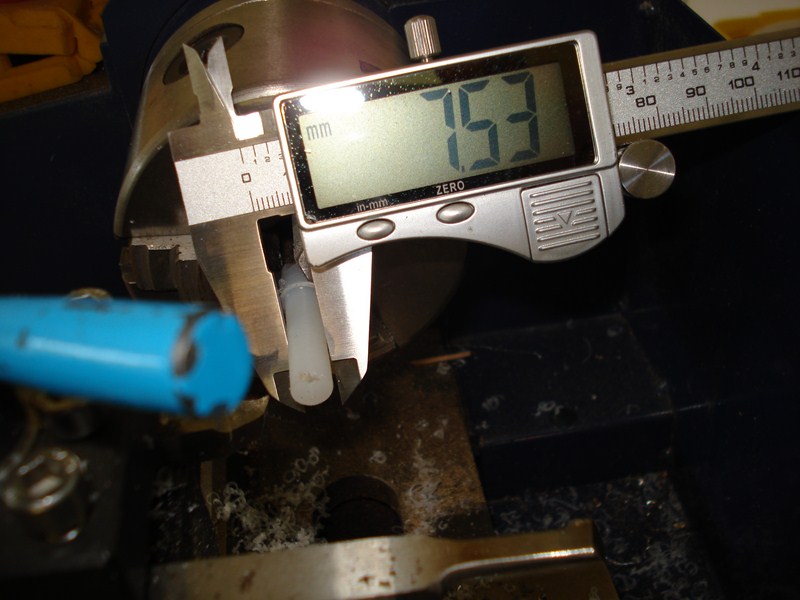

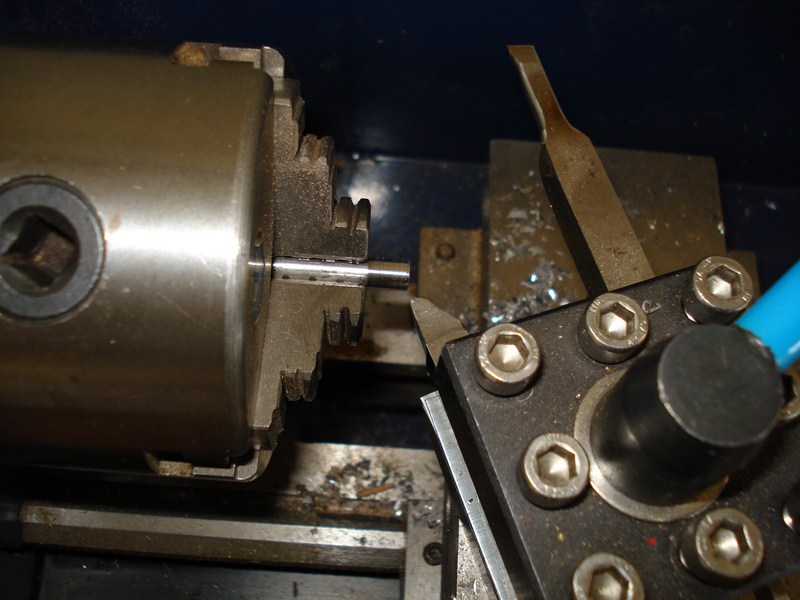

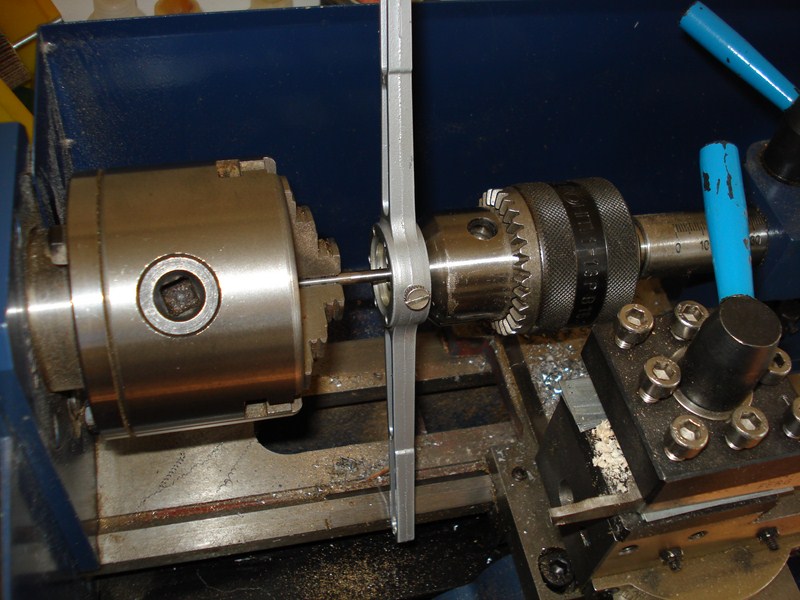

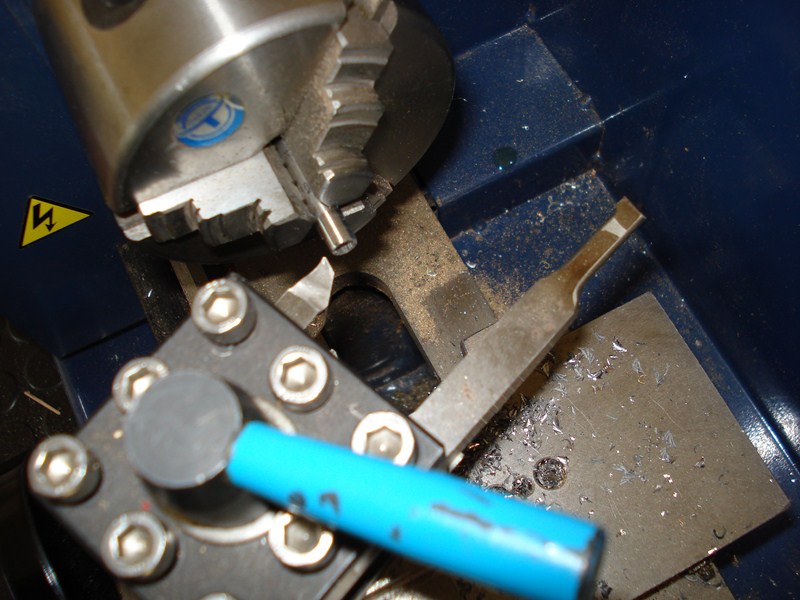

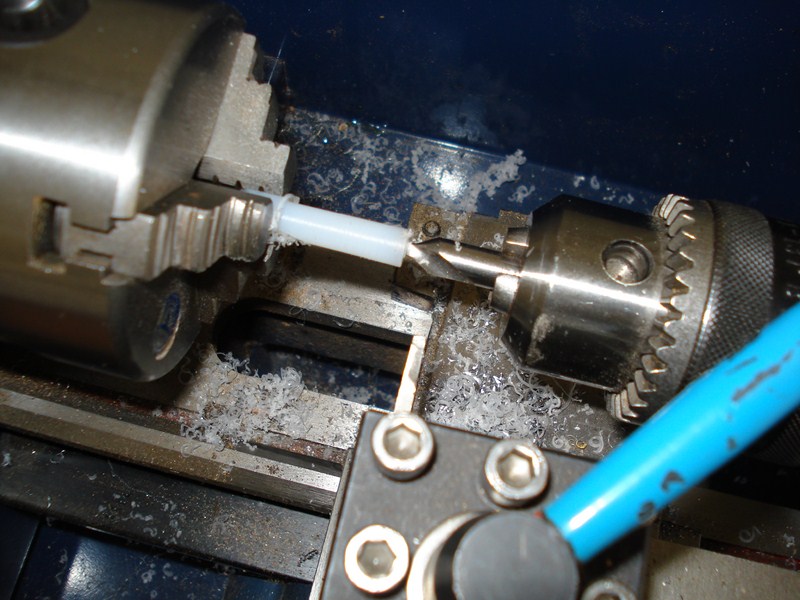

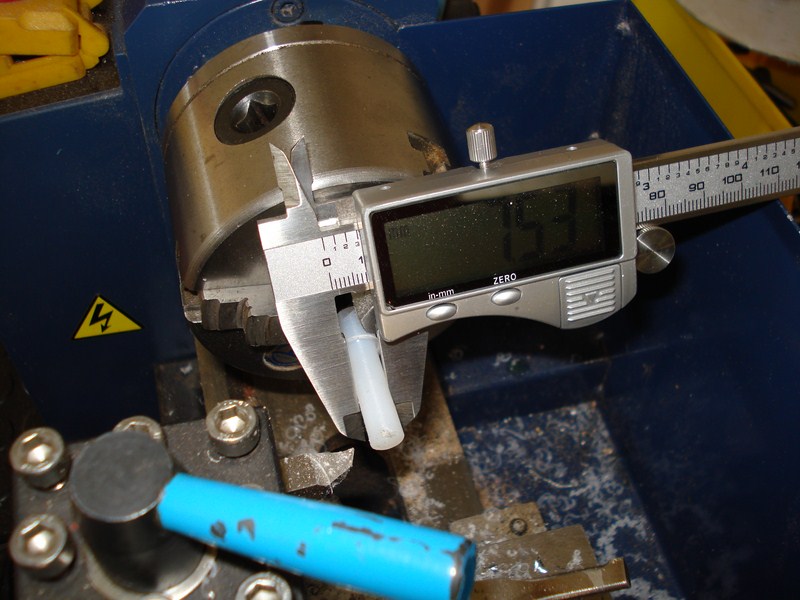

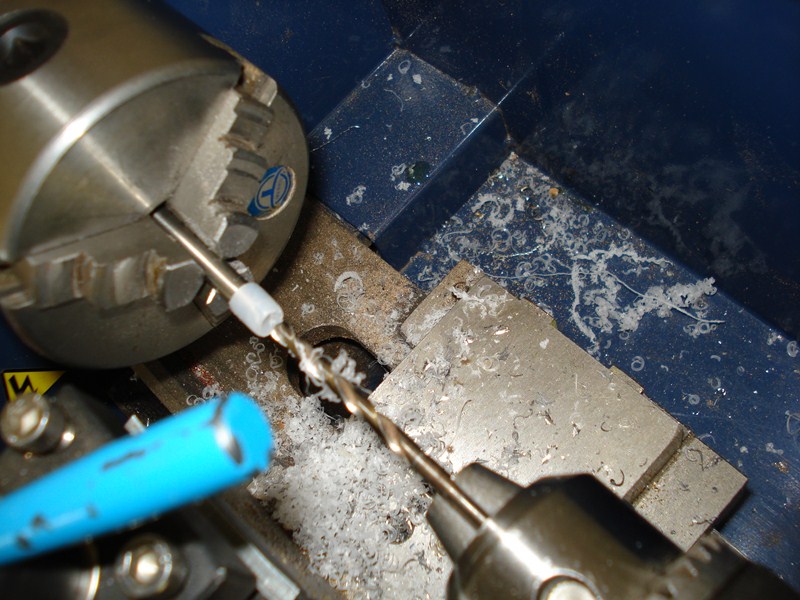

Del teflón que visteis antes, yo preparo un redondo de 7,5 mm. Que sera el que retenga la grasa y ademas es el que permite que no se agarrote el eje porque el propio teflón es autolubricado.
Le practico un orificio de 6 mm. que tiene el tubo y le doy un largo de 10 mm.
Este barreno no es pasante porque el eje tiene 4 mm.
Adjuntos
DSC02608 [1600x1200].JPG
DSC02609 [1600x1200].JPG
DSC02610 [1600x1200].JPG
DSC02611 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

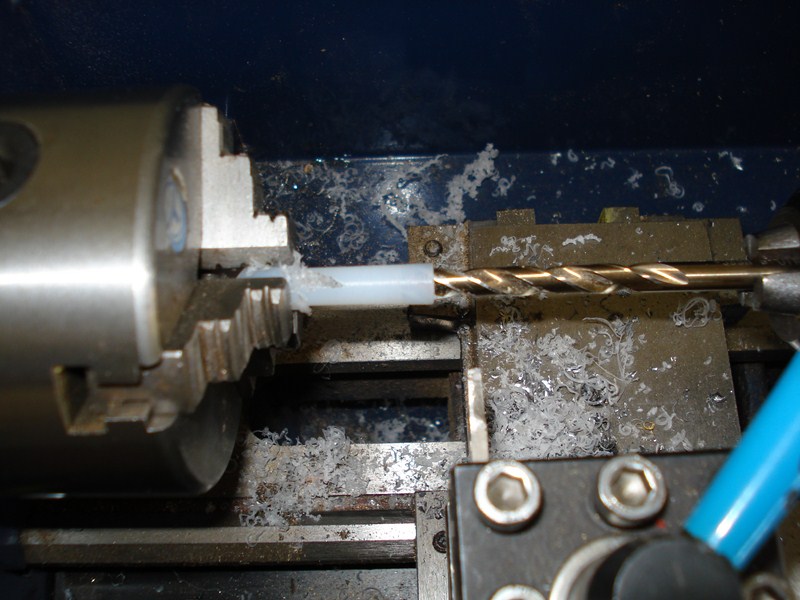

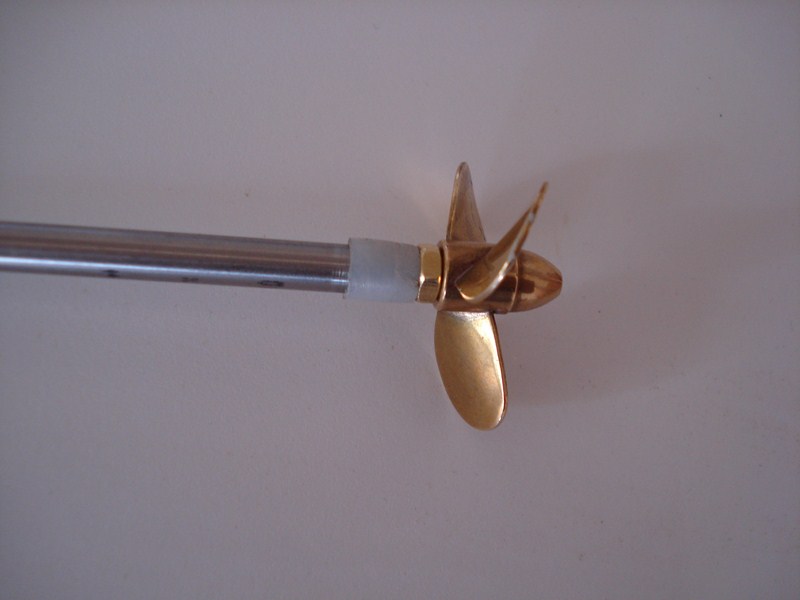

Una vez barrenado de 6 y cortado a 10 mm, lo monto a presion en el tubo de la bocina, le paso la guia y luego barreno de 4mm para el eje. Ya esta la bocina lista. Ahora a montarla.
Adjuntos
DSC02612 [1600x1200].JPG
DSC02613 [1600x1200].JPG
DSC02614 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

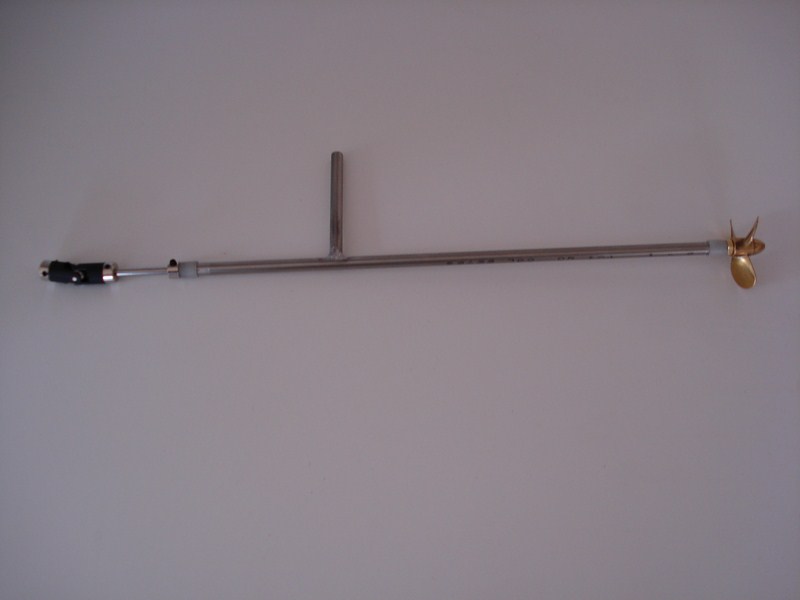

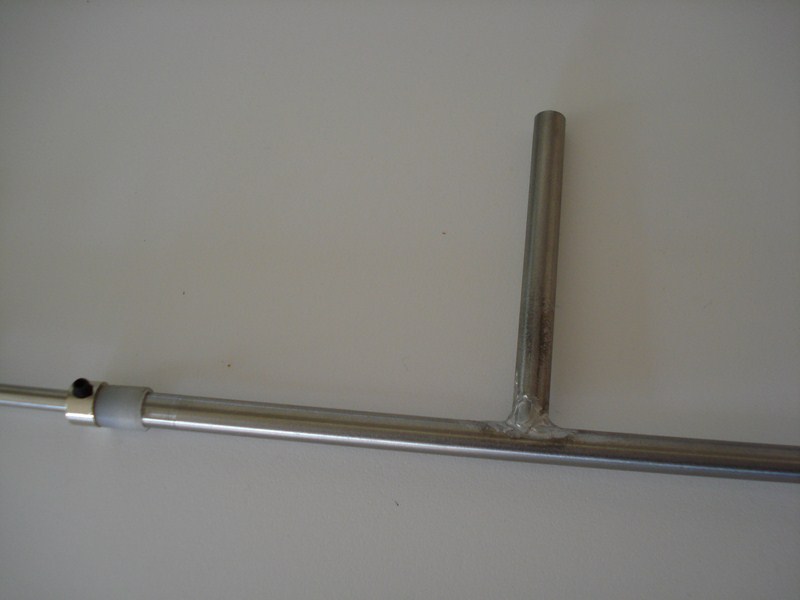

Como podeis ver tambien le sueldo un tubo que hace de engrasador. Algunas veces hay que soldarlo con la bocina ya puesta por culpa de las cuadernas. Yo lo sueldo con estaño que suelda muy bien el A. Inox. decapandolo con cloridrico rebajado con Cinz.
Adjuntos
DSC02614 [1600x1200].JPG
DSC02615 [1600x1200].JPG
DSC02616 [1600x1200].JPG
DSC02617 [1600x1200].JPG
Avatar de Usuario
araola
Miembro Leal
Miembro Leal
Mensajes: 1365
Registrado: Dom Ago 09, 2009 8:17 am
Ubicación: Ferrol

BOCINA

Mensaje por araola »

Facilito ¿No?.
