Acorazado clase Deutschland Graf Spee paso/paso

[AXEL_WELLER]

Hola a todos

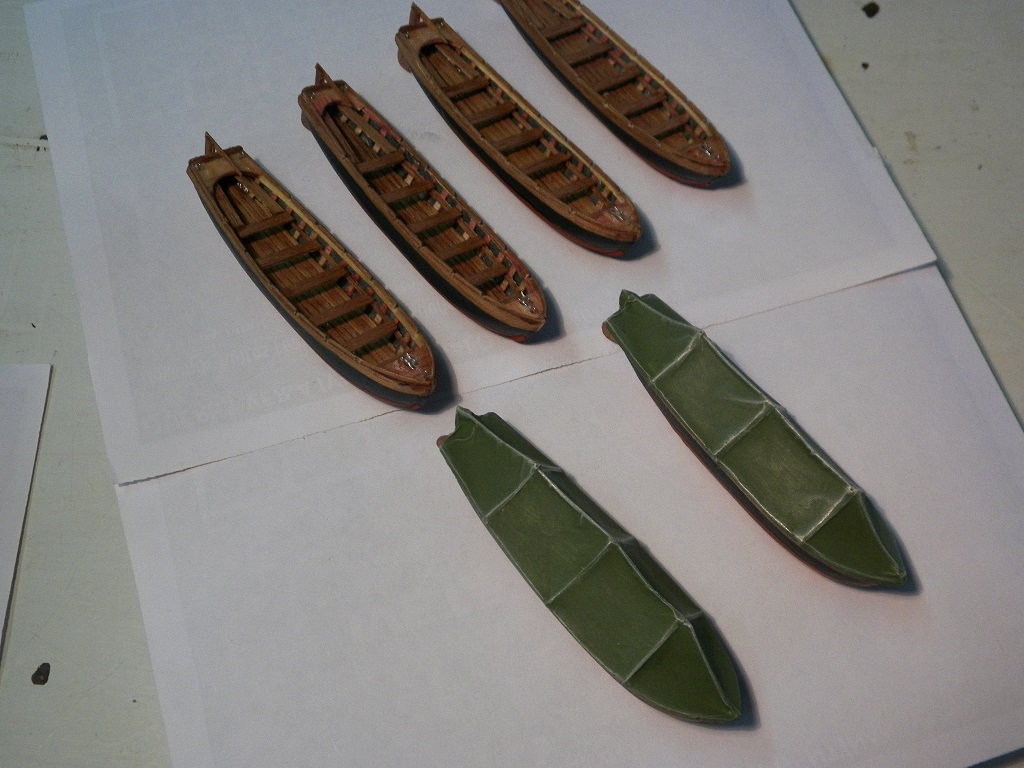

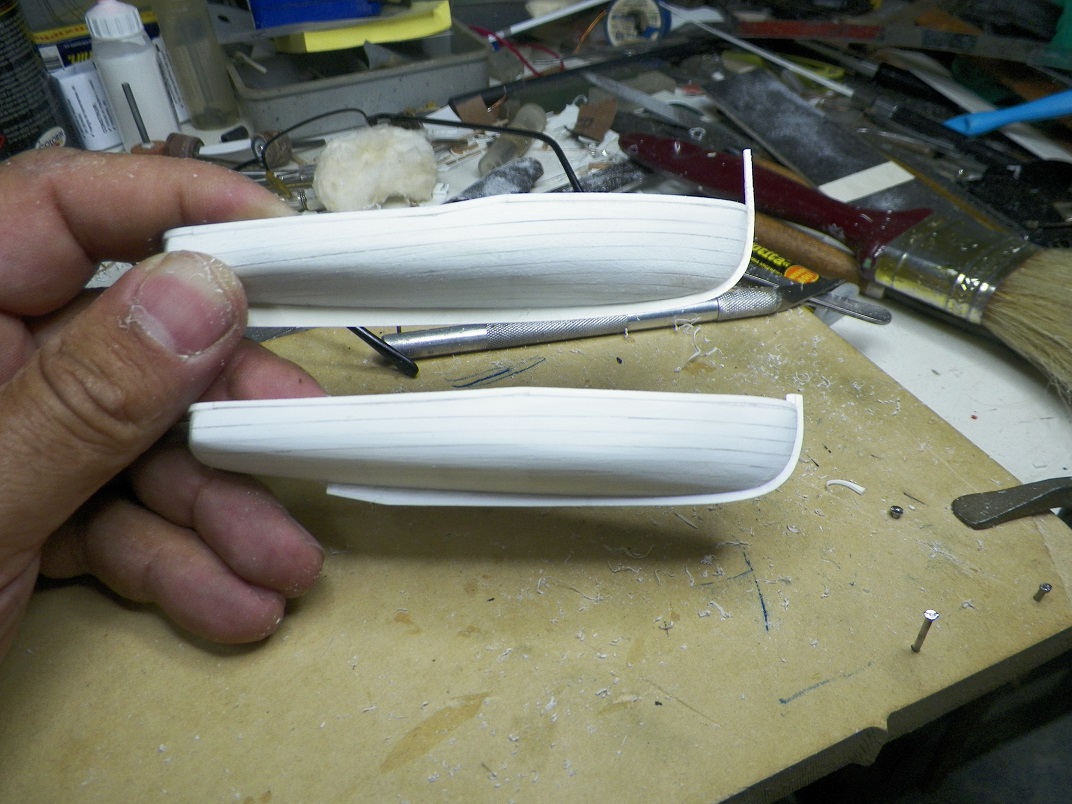

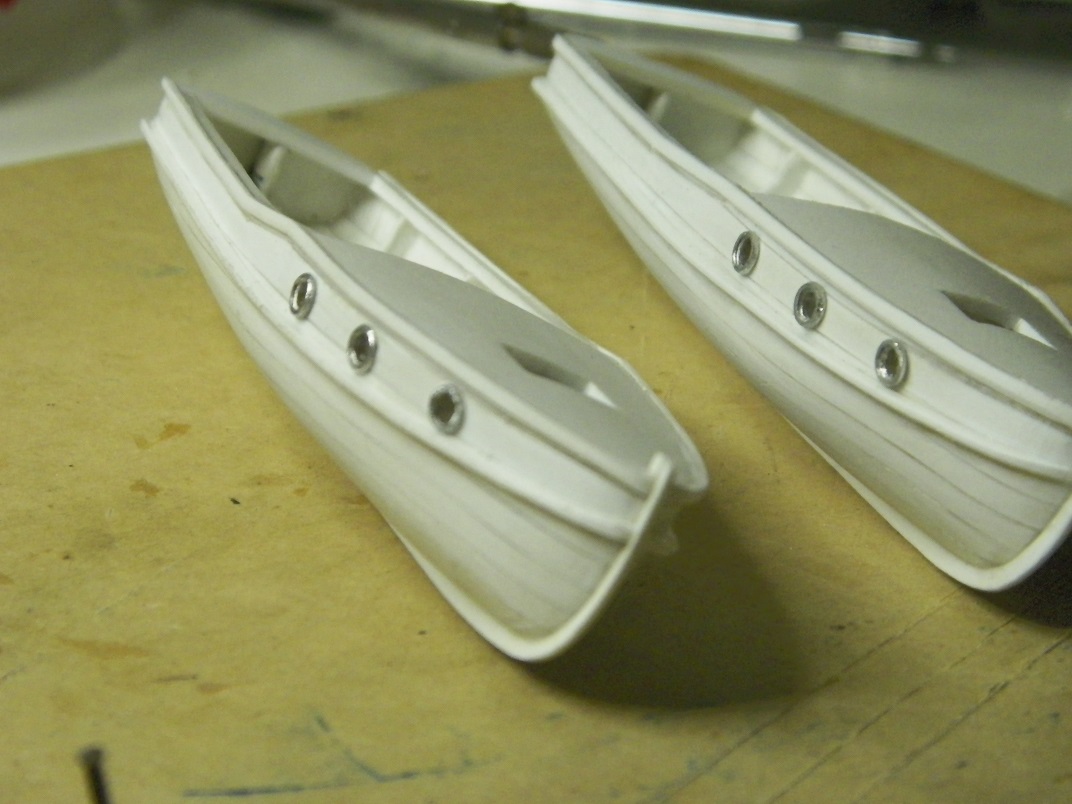

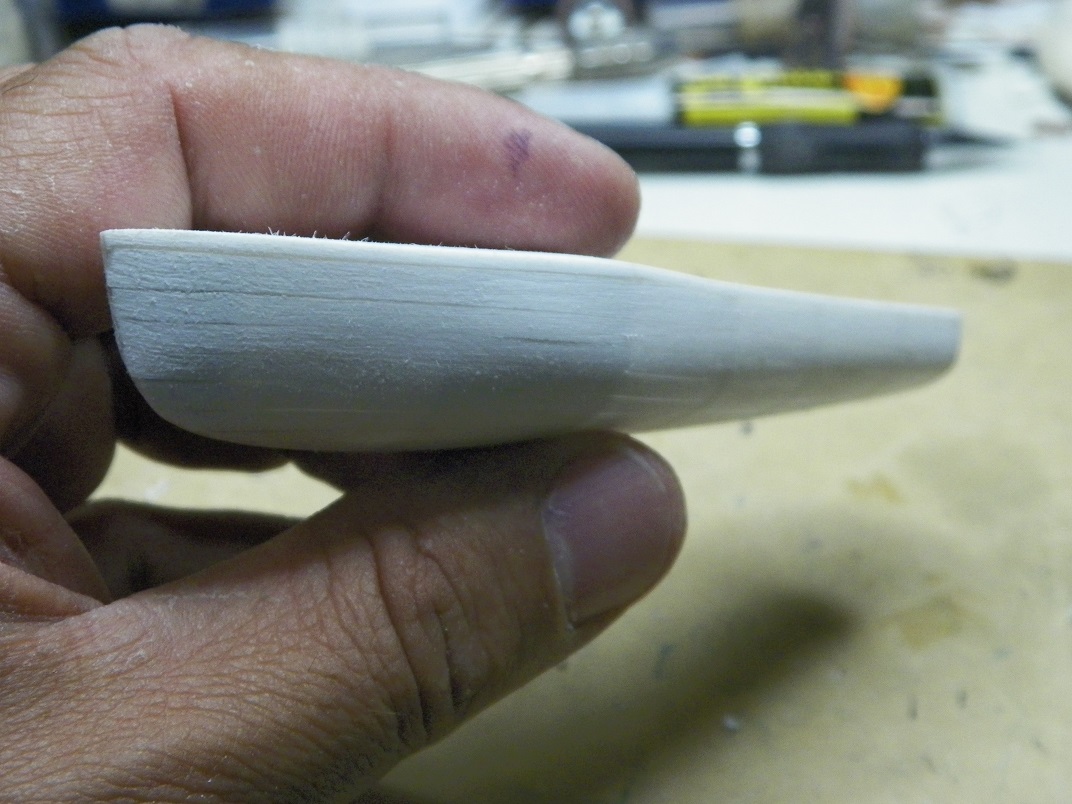

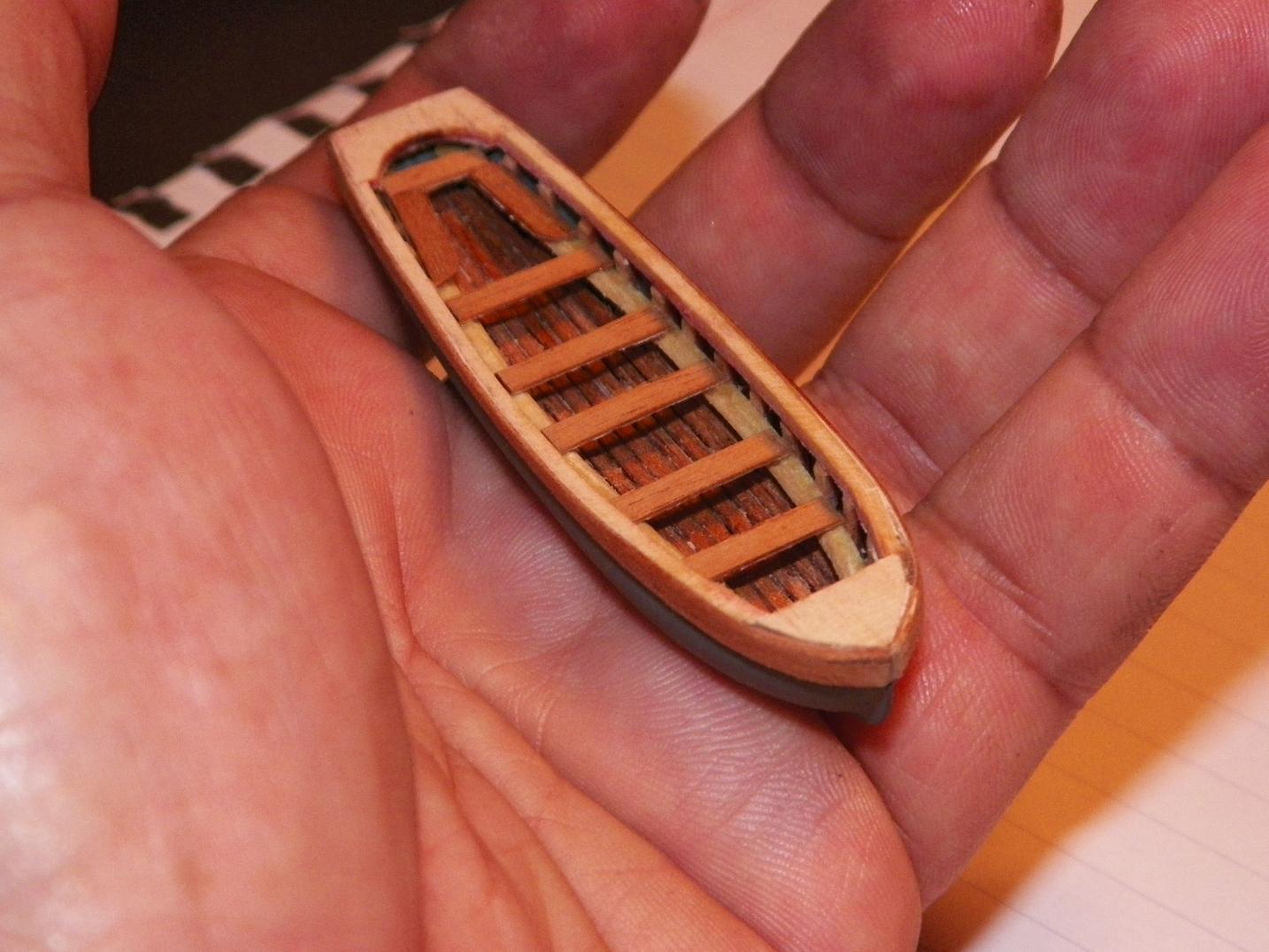

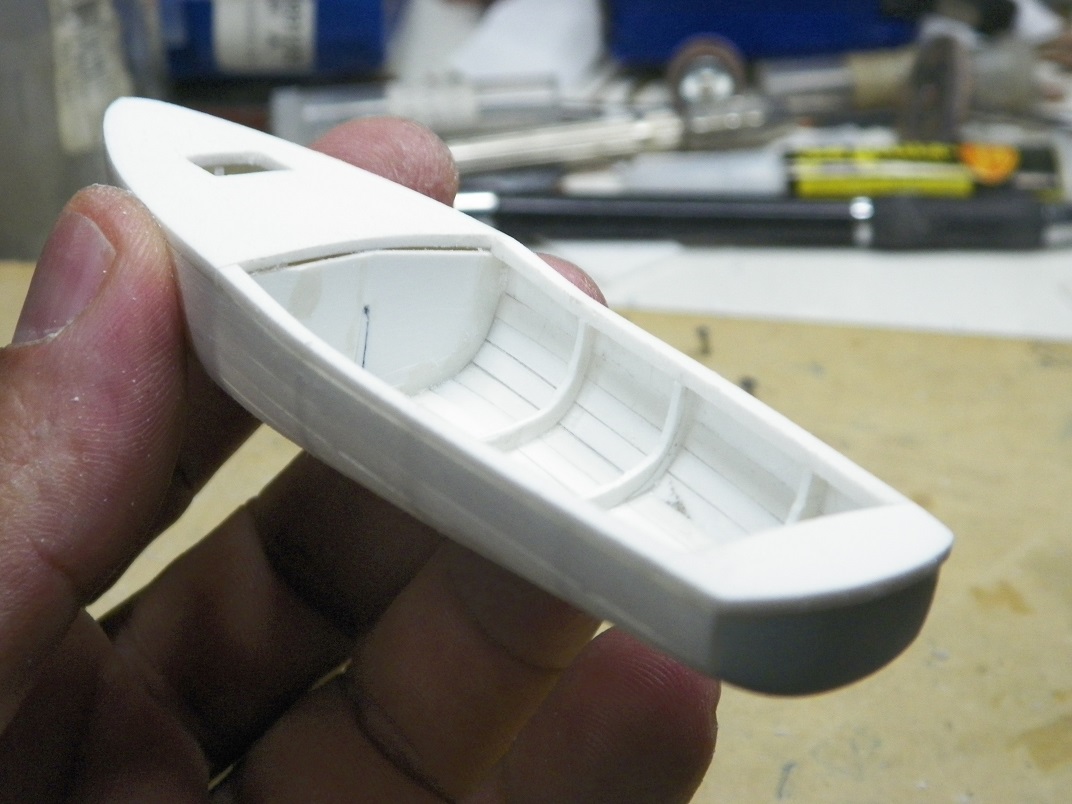

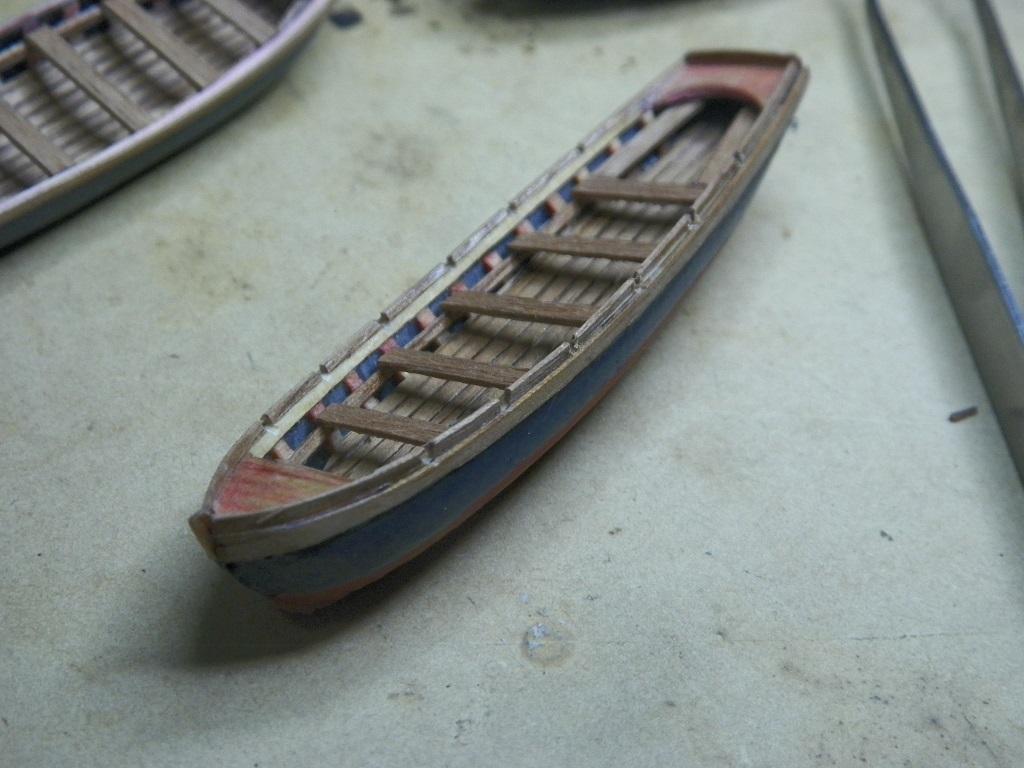

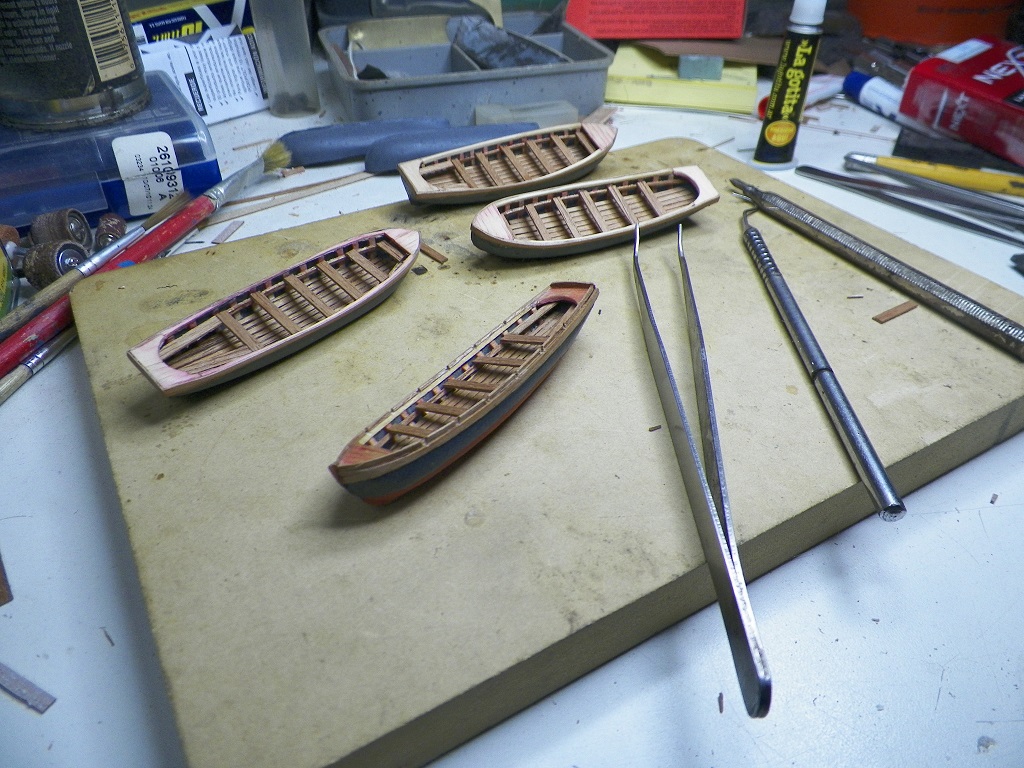

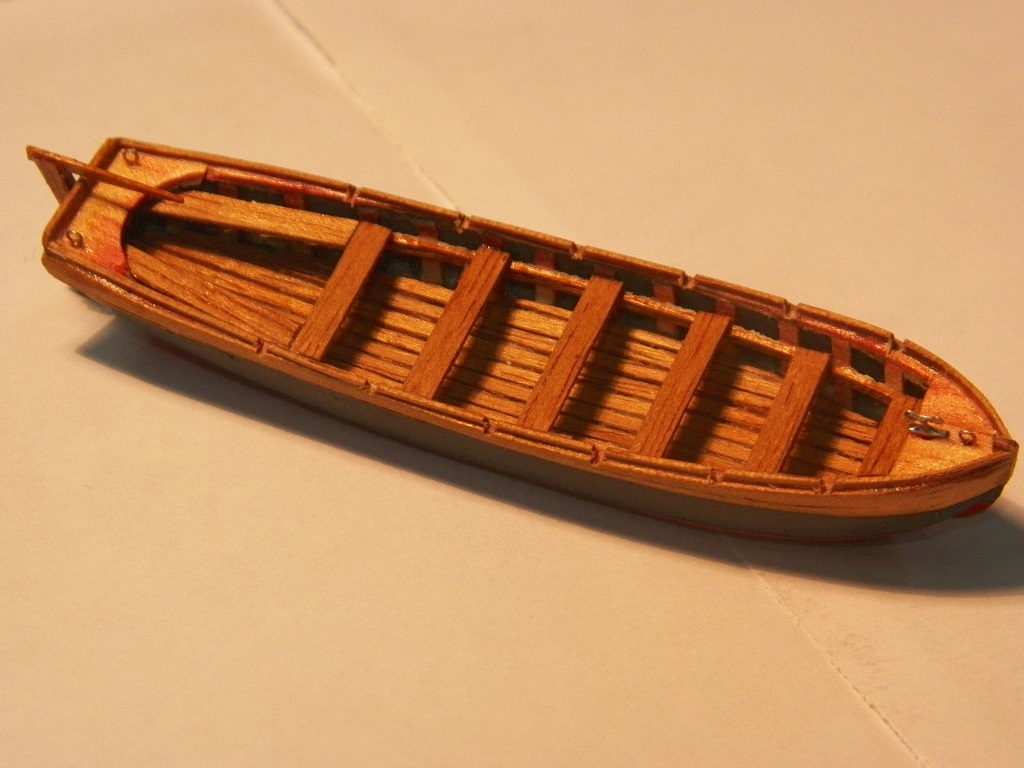

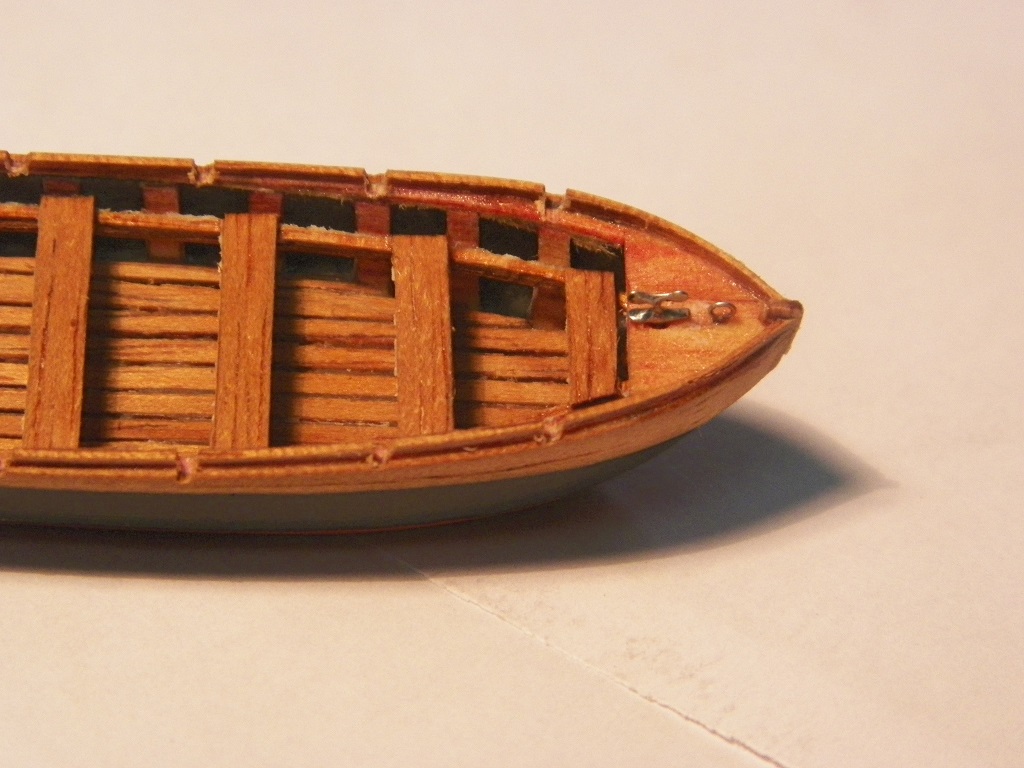

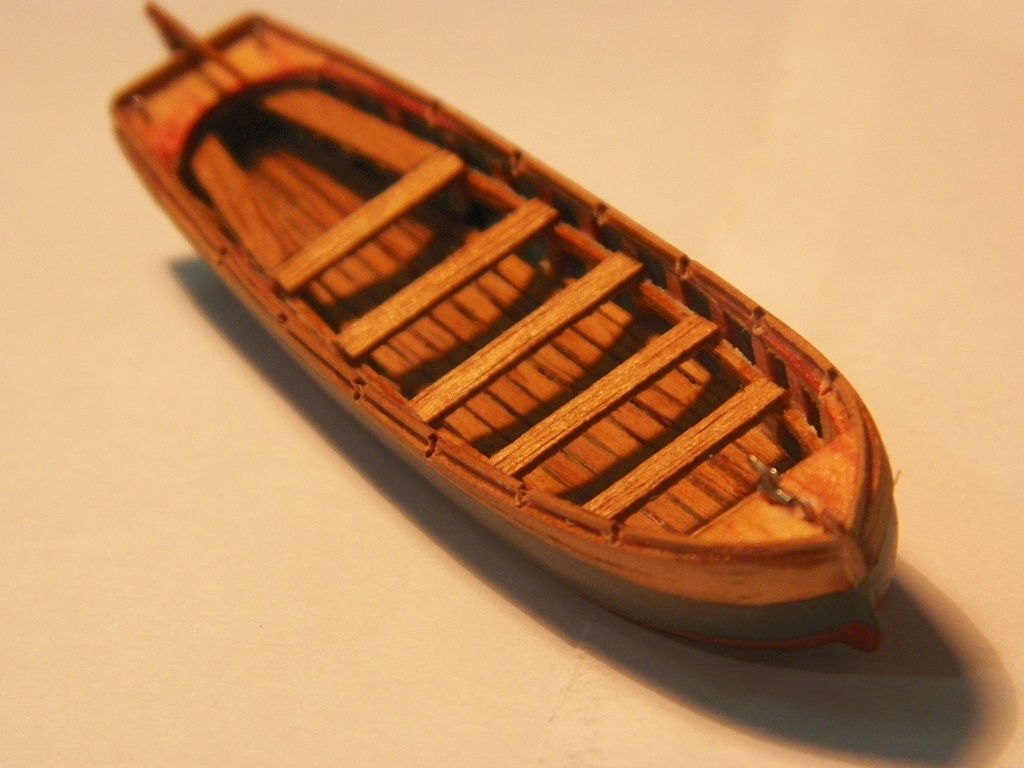

Bueno como había prometido aca les dejo las fotos de los botes modificados.

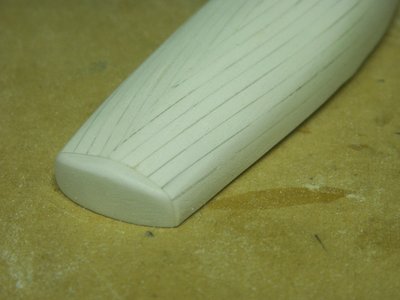

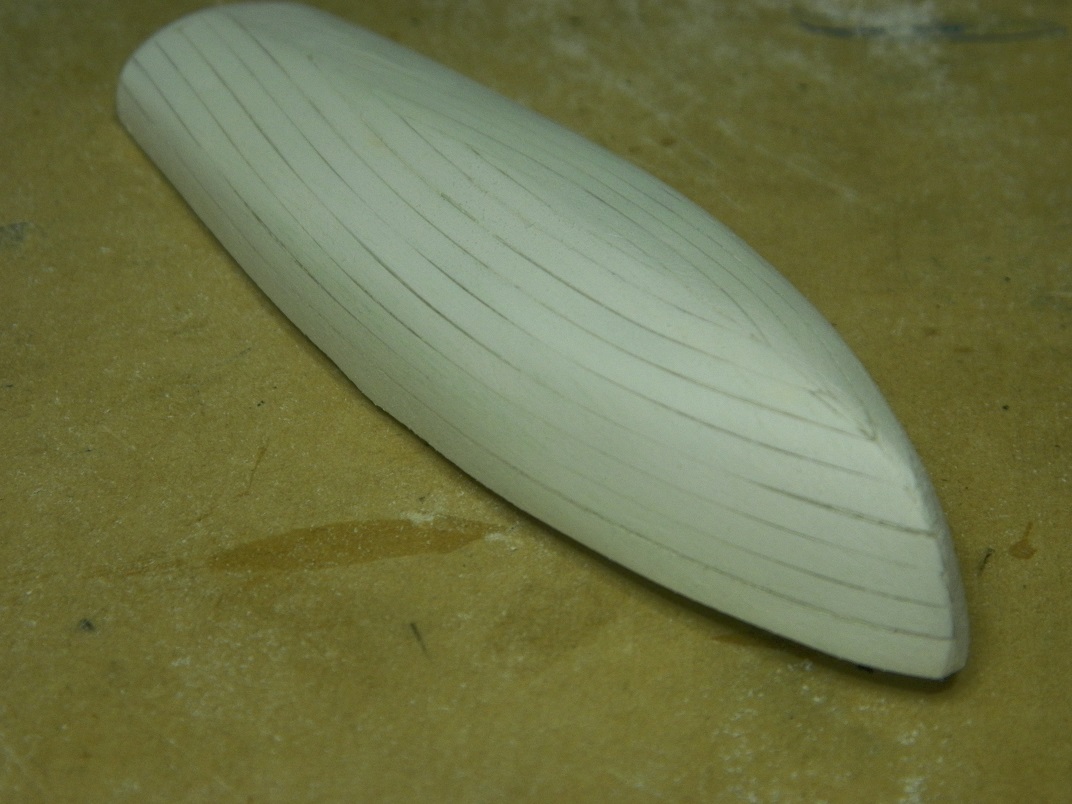

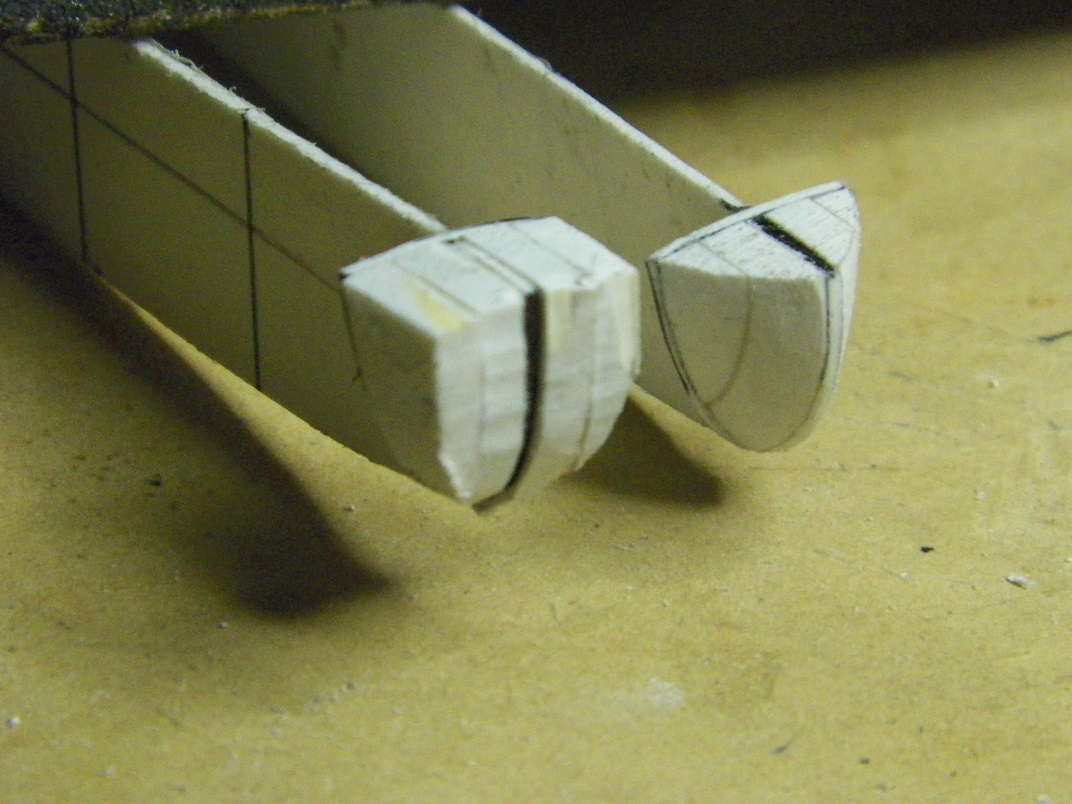

Ya había comentado que me habían quedado fuera de escala y que tenia algunas partes sobredimensionadas por lo cual el que había armado decidi deshacerlo y empezarlo de nuevo.

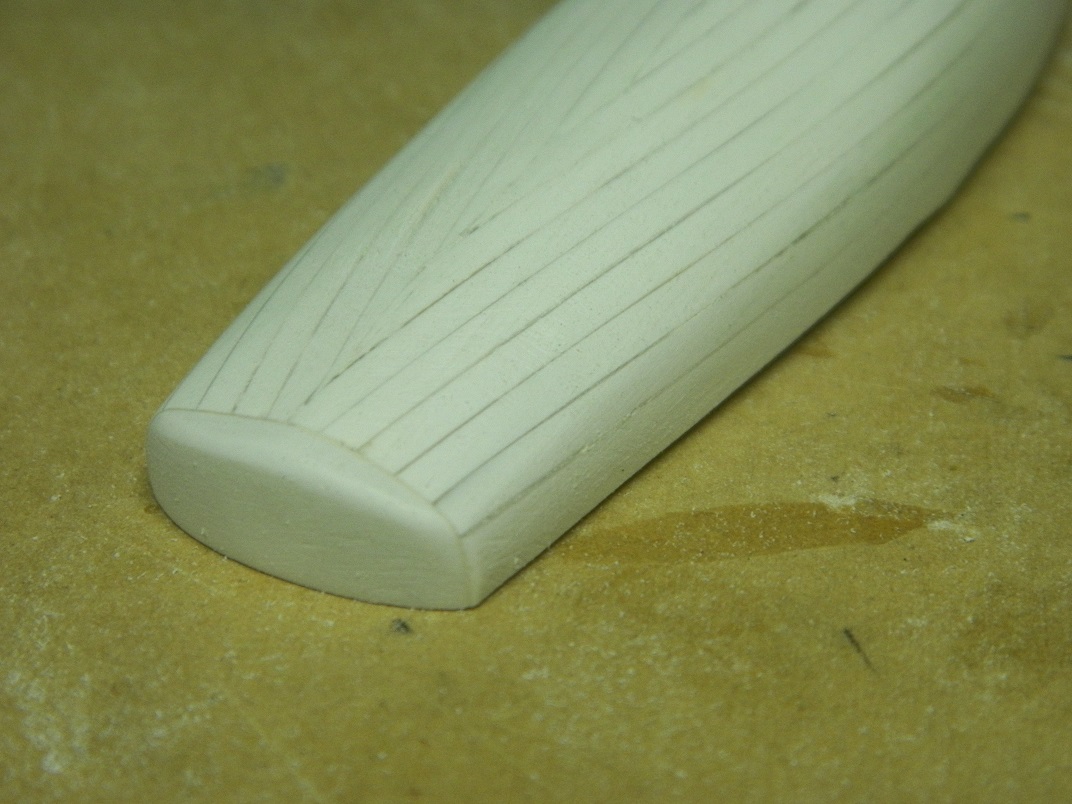

De eso no voy a colgar un PAP porque básicamente es el mismo método constructivo nada mas que mejor acomodado a la escala y la realidad.

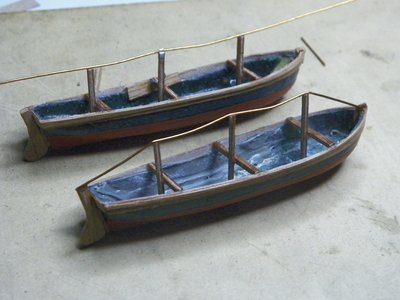

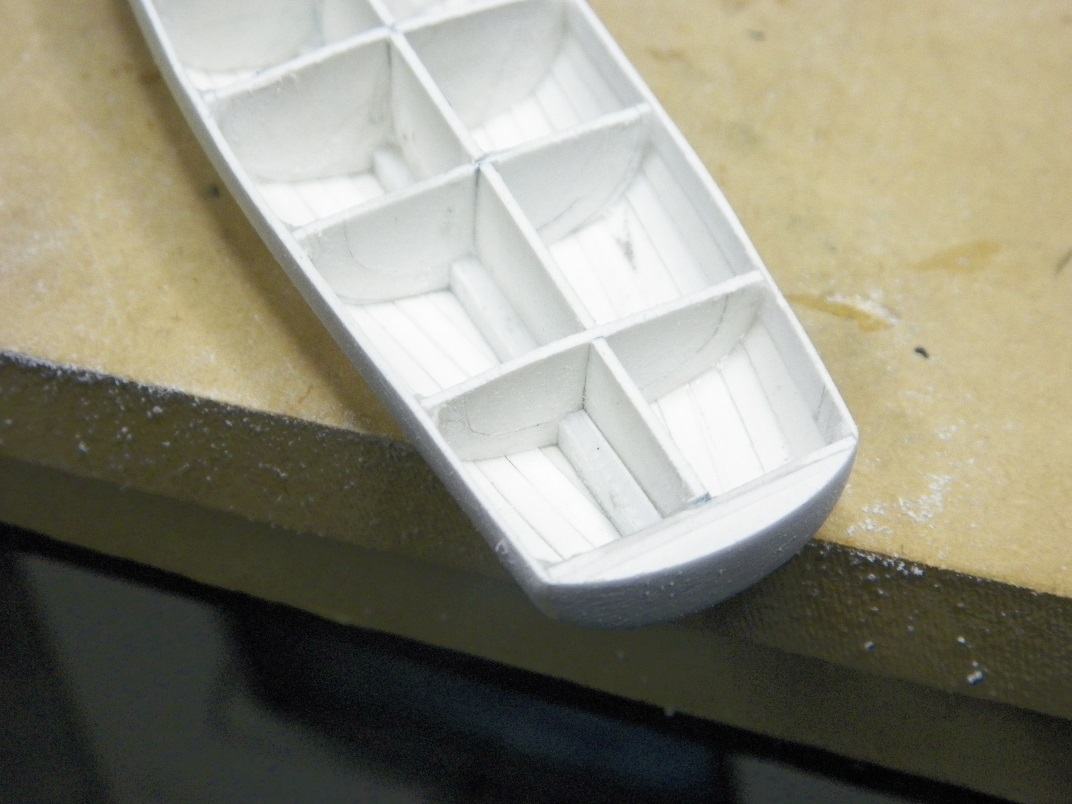

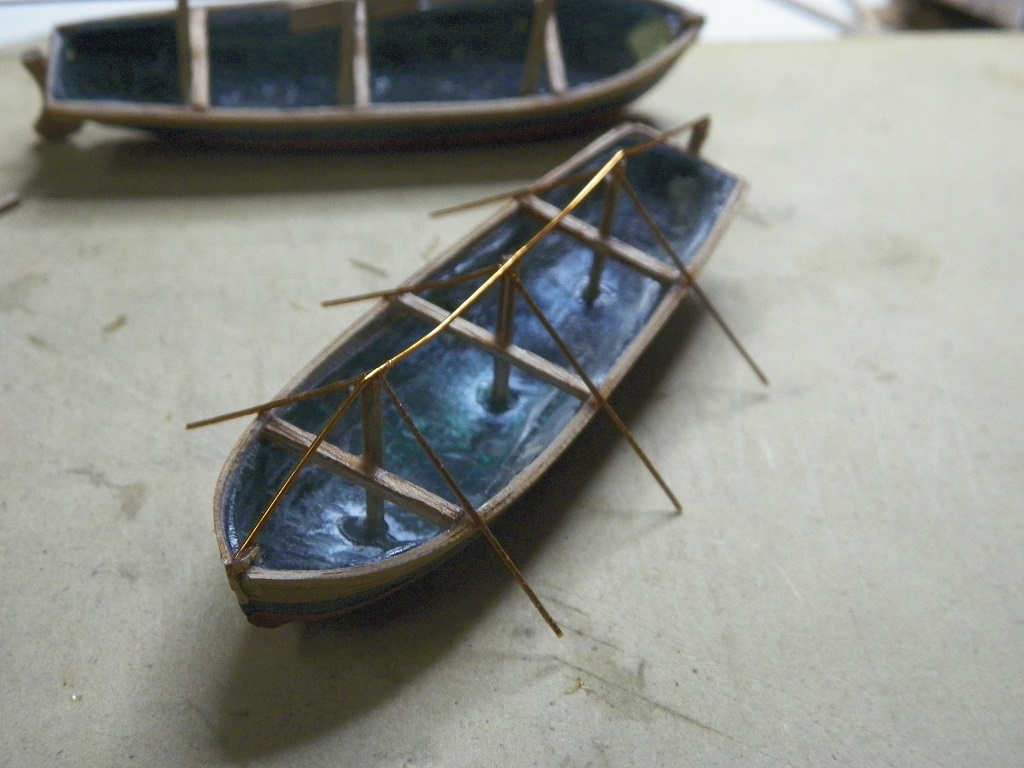

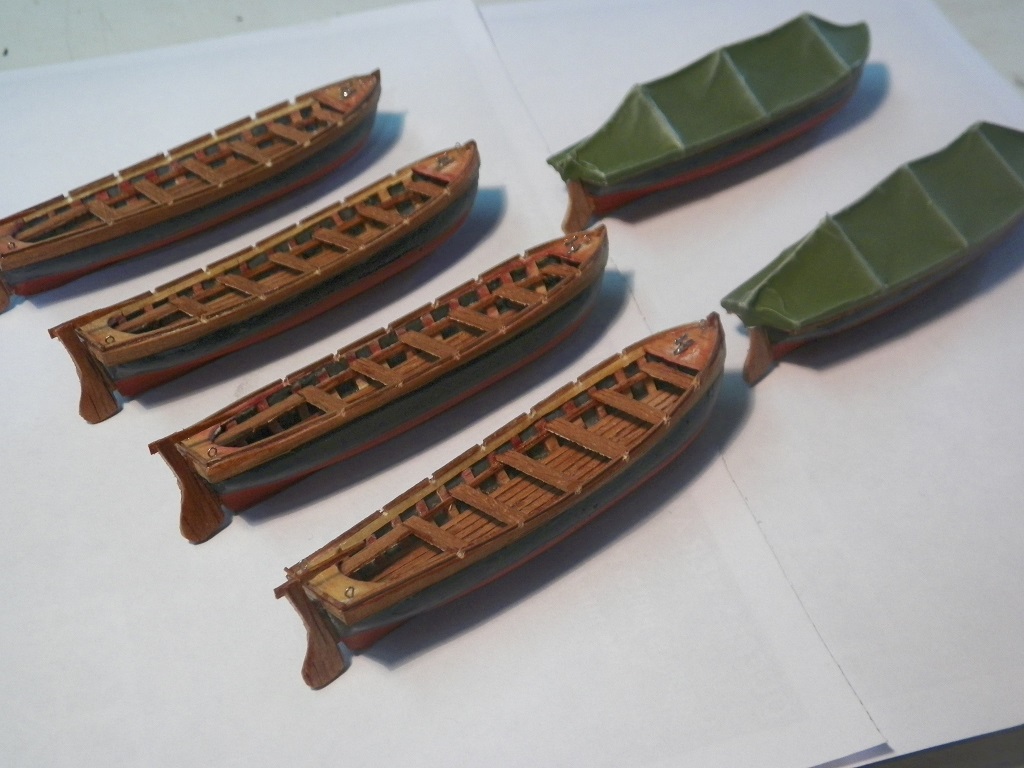

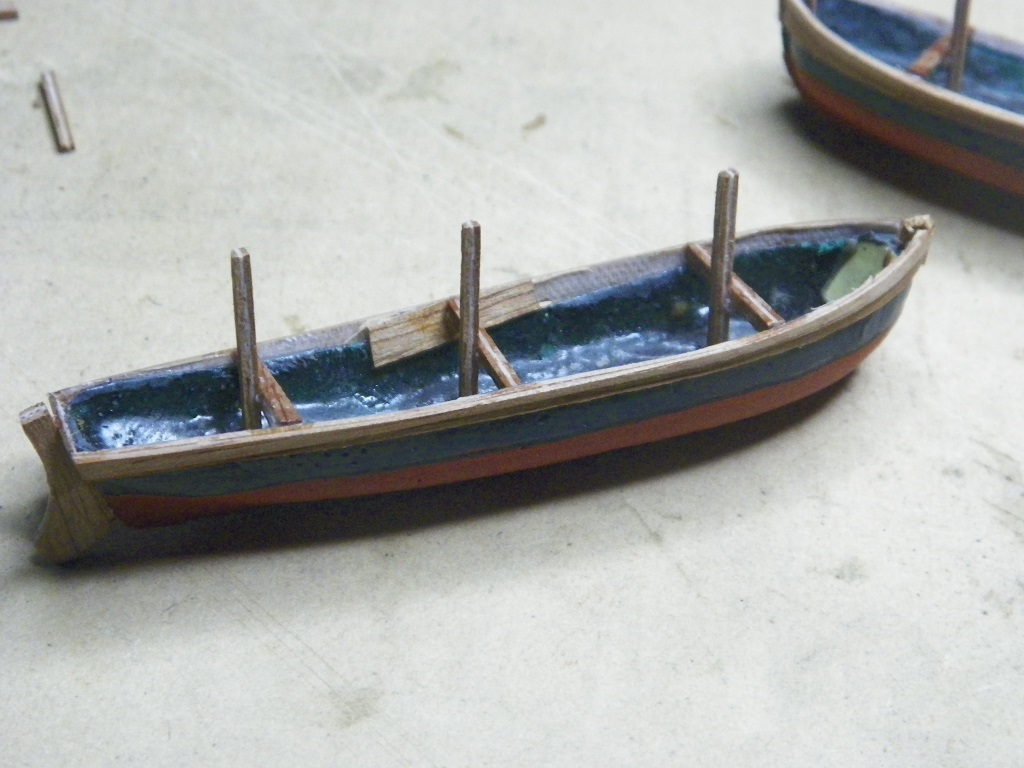

Voy a mostrar un PAP de dos de los botes que decidi hacerlos cubiertos por una lona, esto se me ocurrio para ahorrarme el paso de la construcción interna y además porque de la matriz no me salieron muy bien que digamos y no quería repetir el proceso de hacer dos nuevos, de modo que los acomode internamente lo mejor posible y le agregue esta modificación que además me resulta atractiva.

Bueno los espero la próxima, voy con las fotos y las explicaciones. saludos.

[AXEL_WELLER]

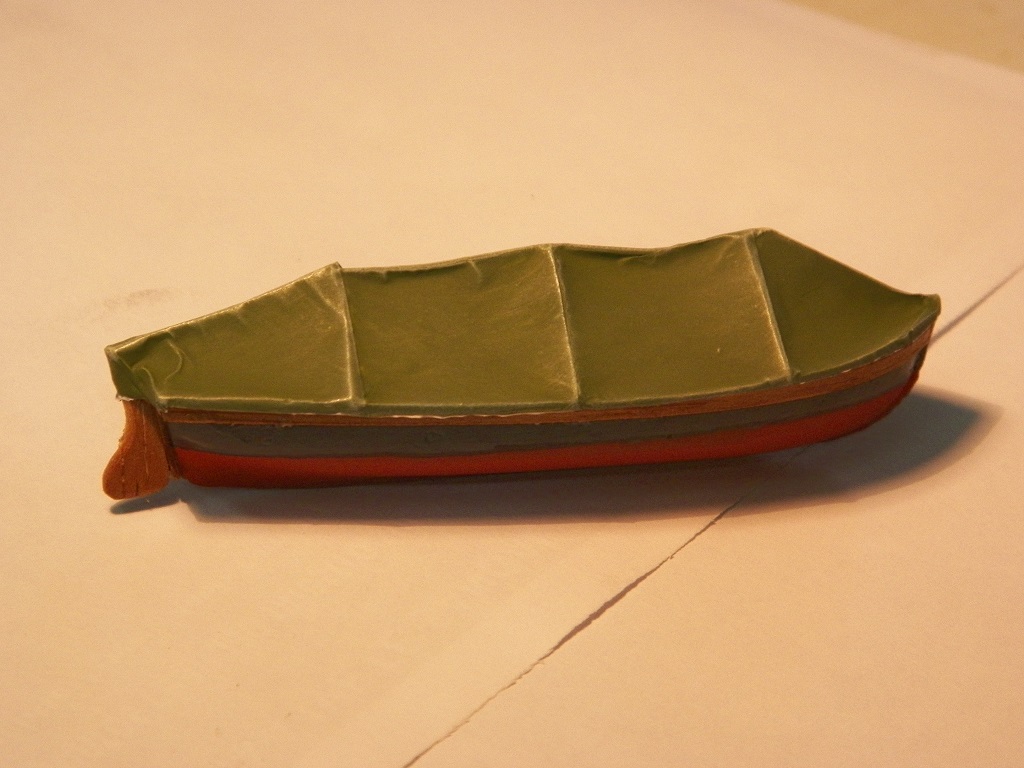

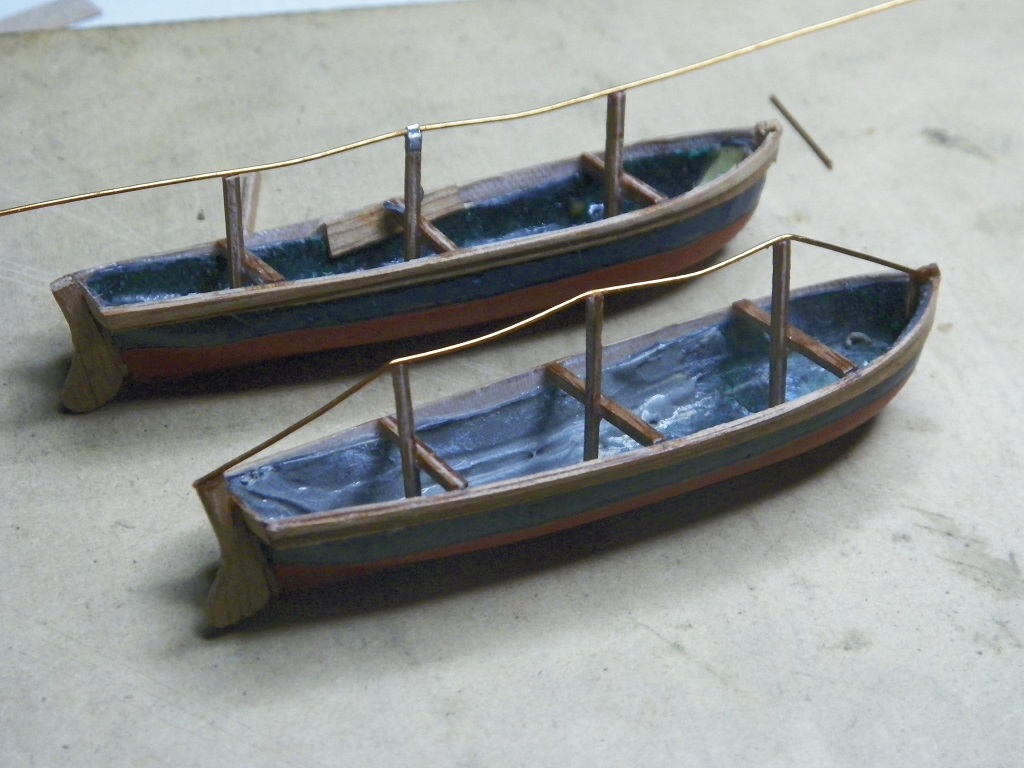

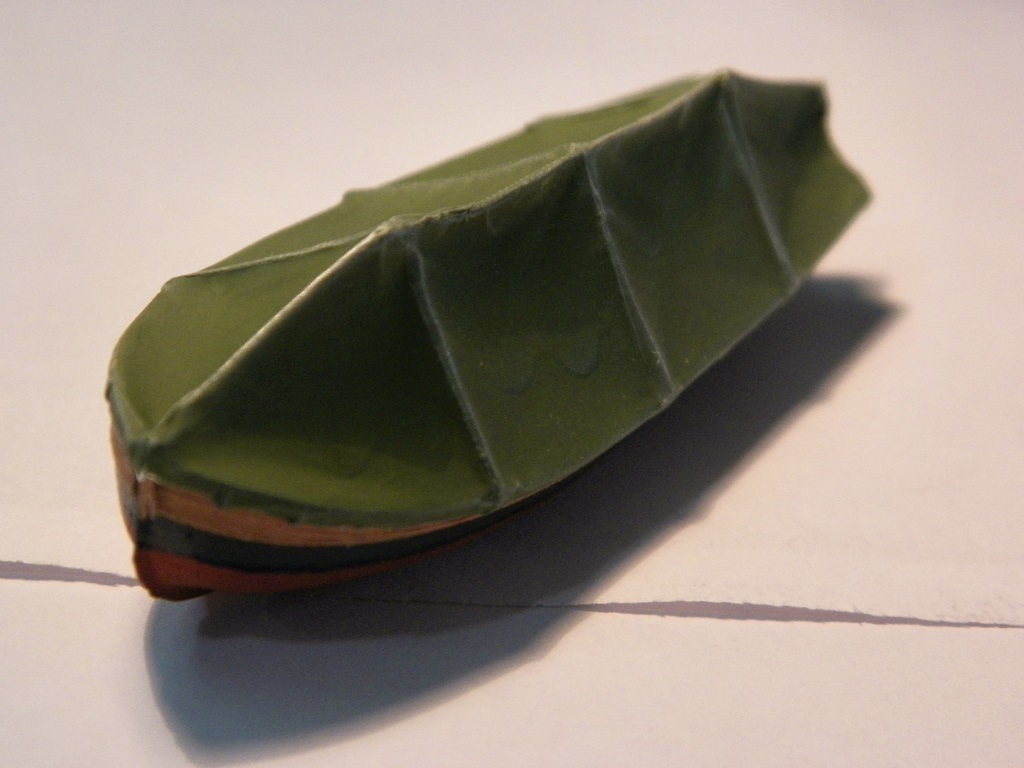

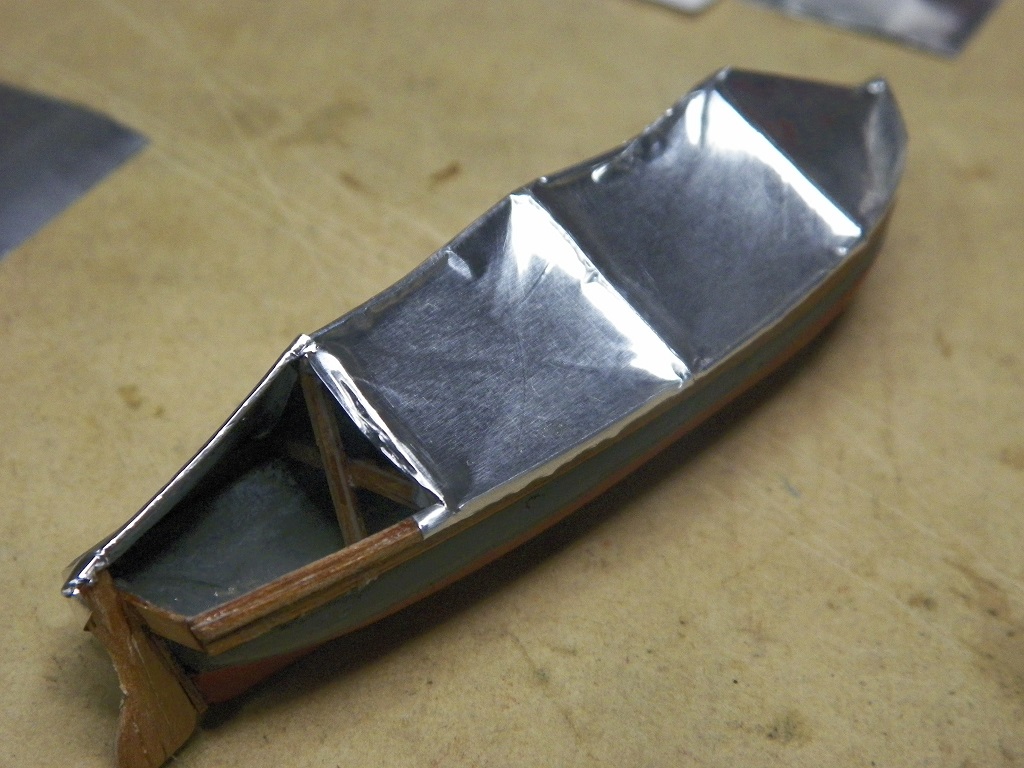

PROCESO DE BOTES ENLONADOS

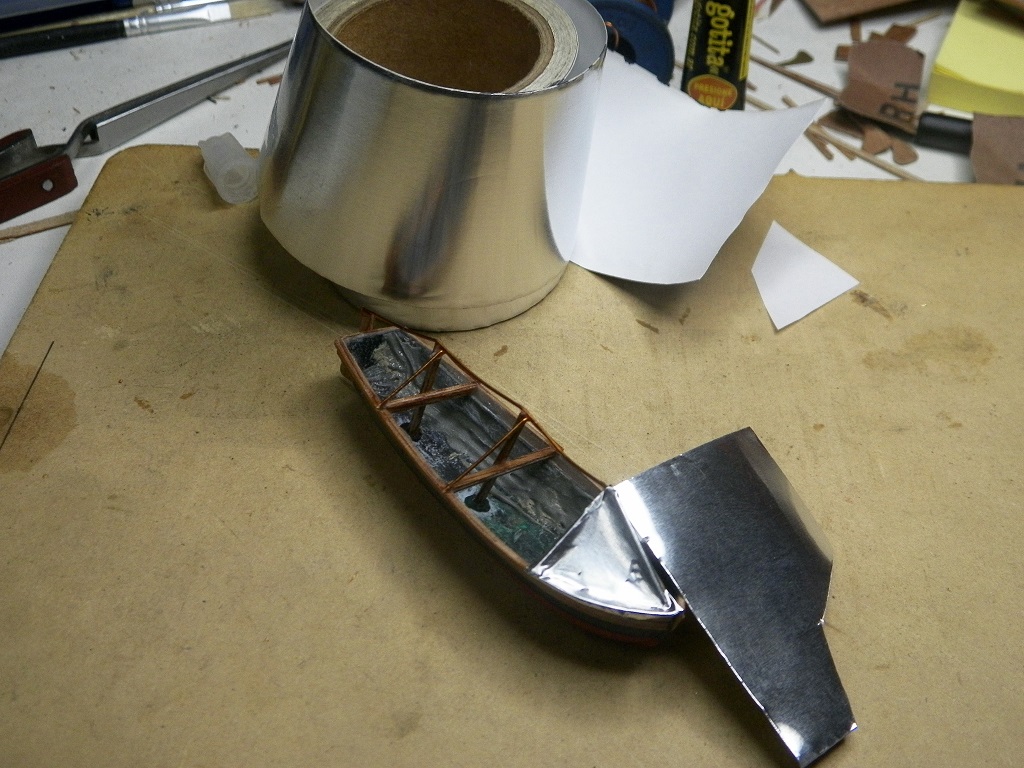

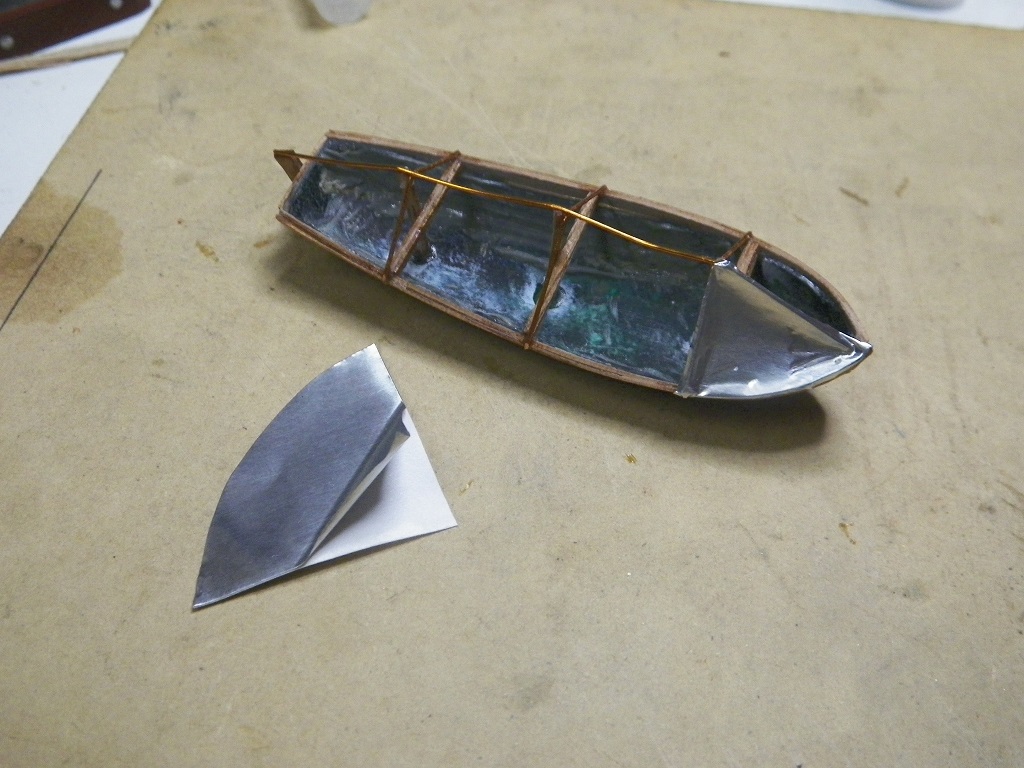

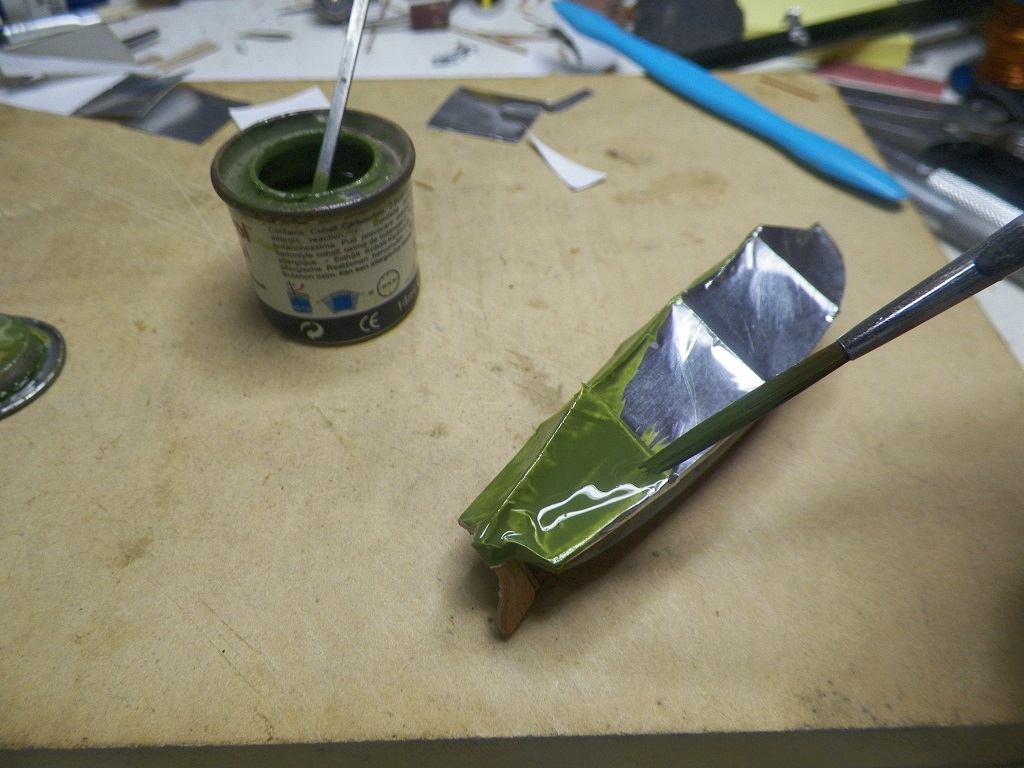

Después de pensar y probar varios sistemas para simular la lona se me ocurrio hacerlos con una cinta autoadhesiva de aluminio que se usa en refrigeración para cubrir cañerías y aislaciones. Tiene un alto poder adherente lo que facilita el trabajo, también permite darle la forma deseada porque permite un cierto moldeado. Probe con telas y papel pero lo que mejor consegui fue esto. El papel también puede funcionar bien colocándolo y pegándolo igual que la cinta, luego se moja y se seca con un secador de pelo para estirarlo como cuando forrábamos los avioncitos de aeromodelismo con papel japonés en la niñez . Este ultimo método no me convencia del todo por la fragilidad del material que con el tiempo se puede llegar a romper.

Les dejo el PAP

[AXEL_WELLER]

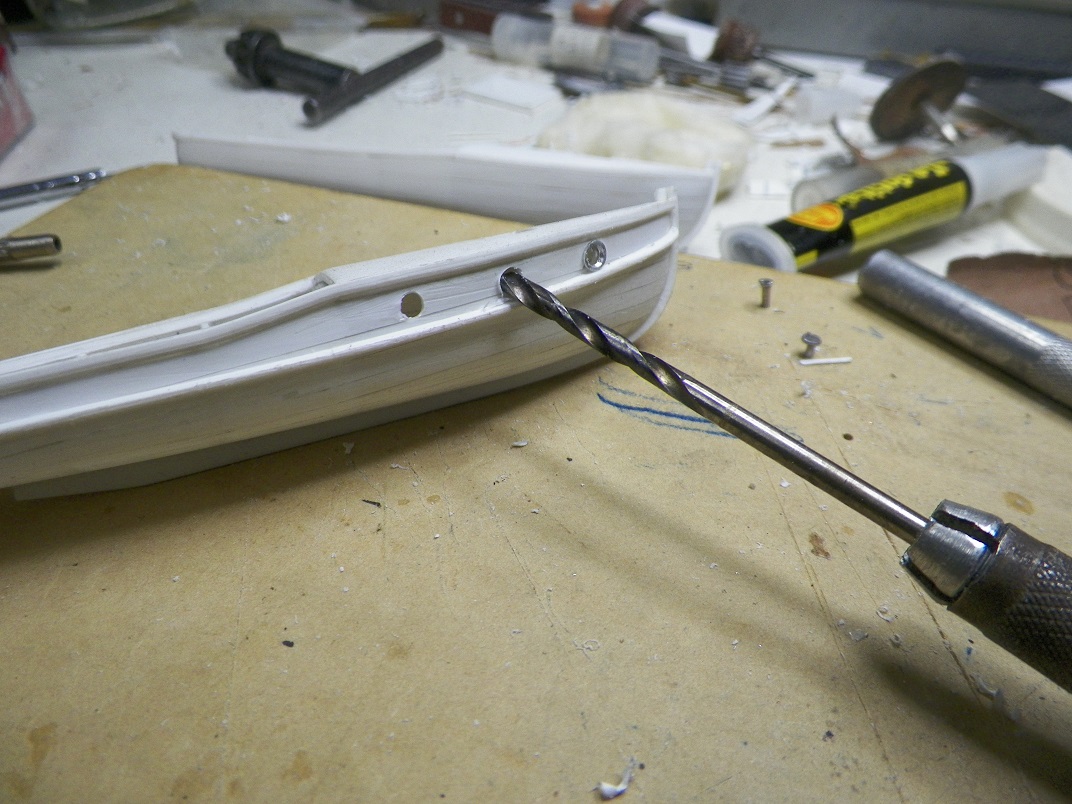

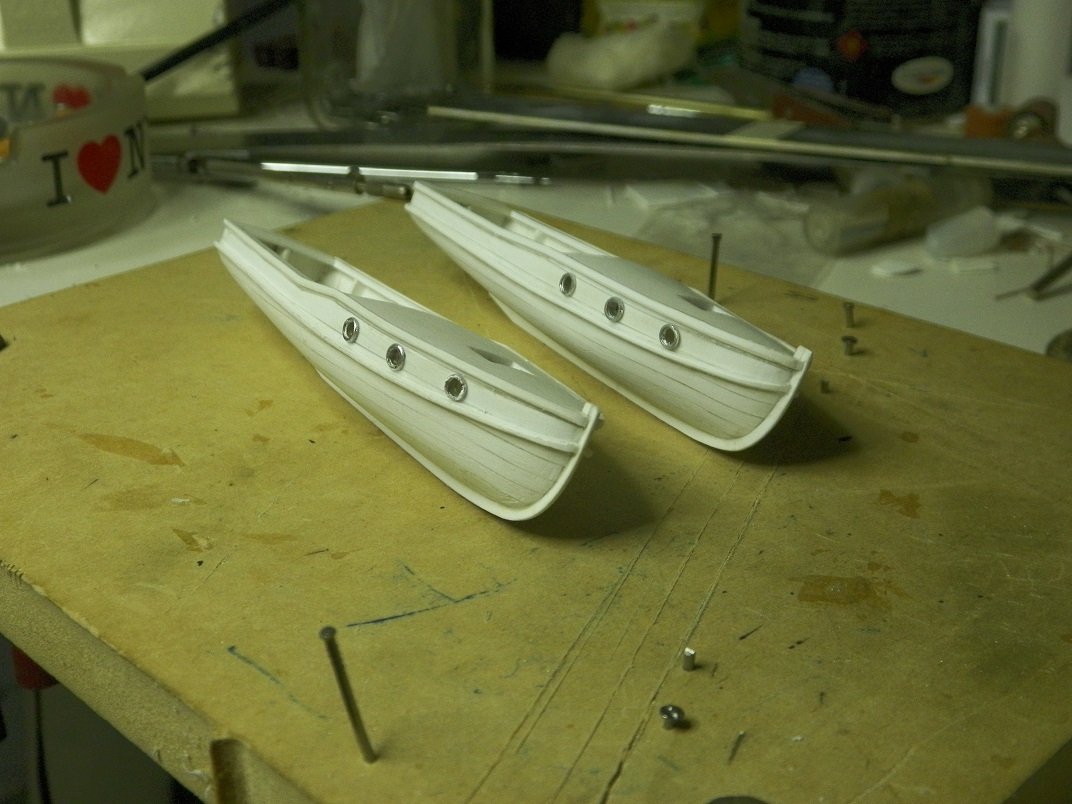

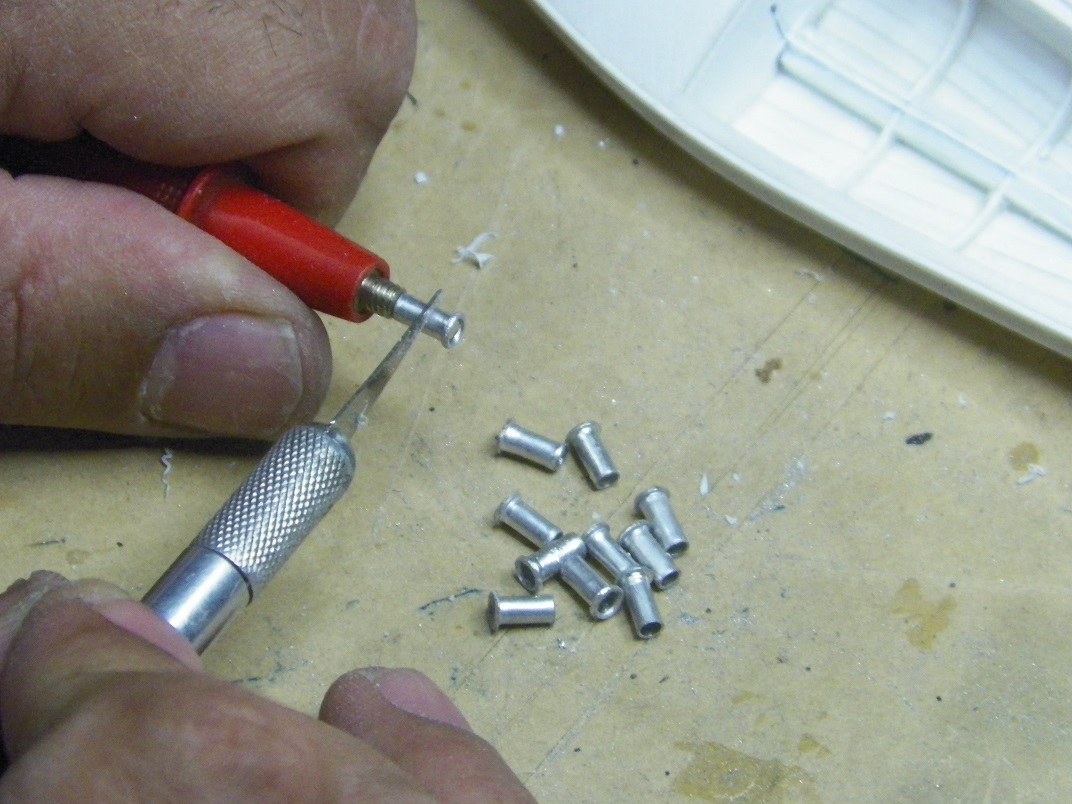

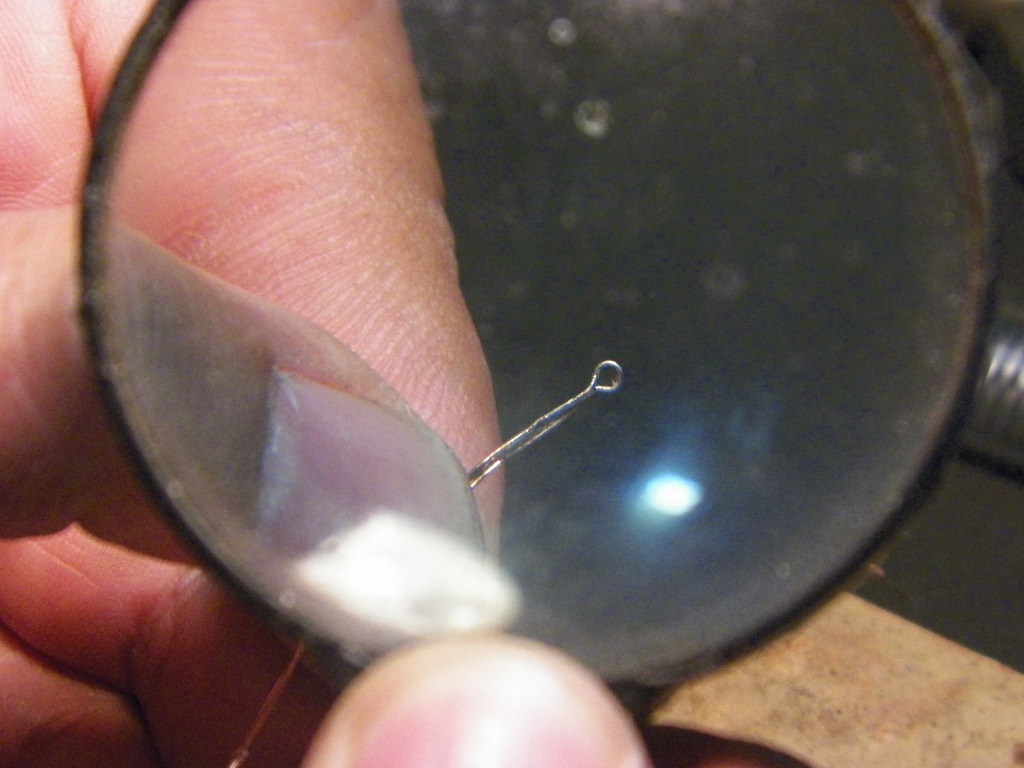

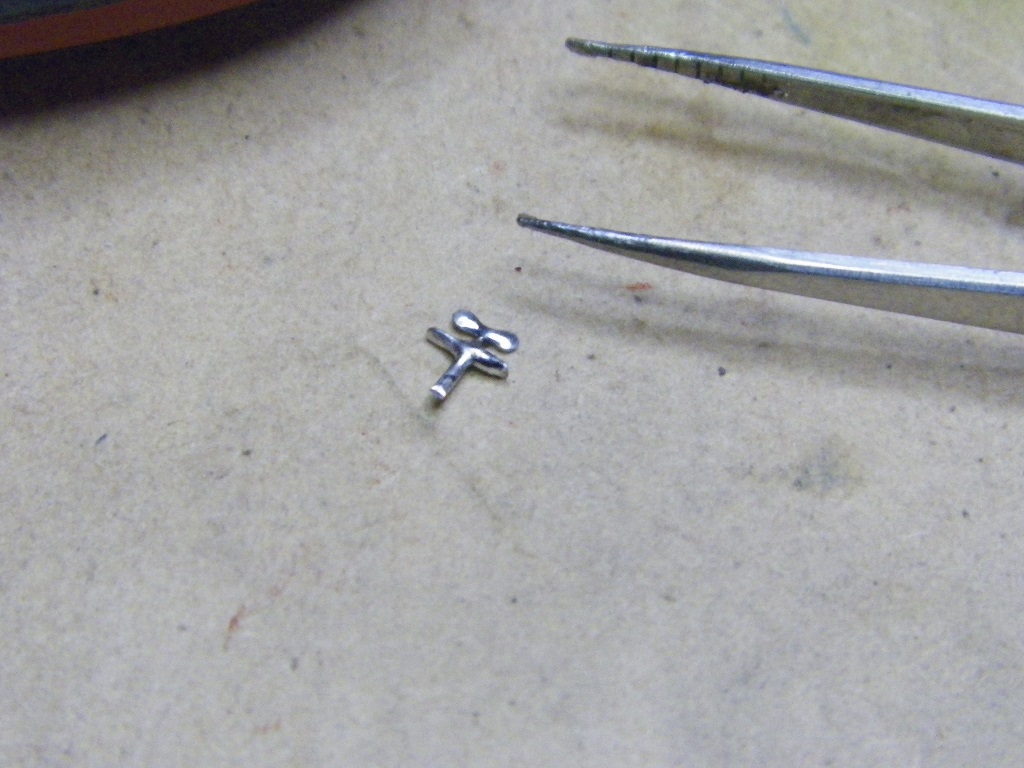

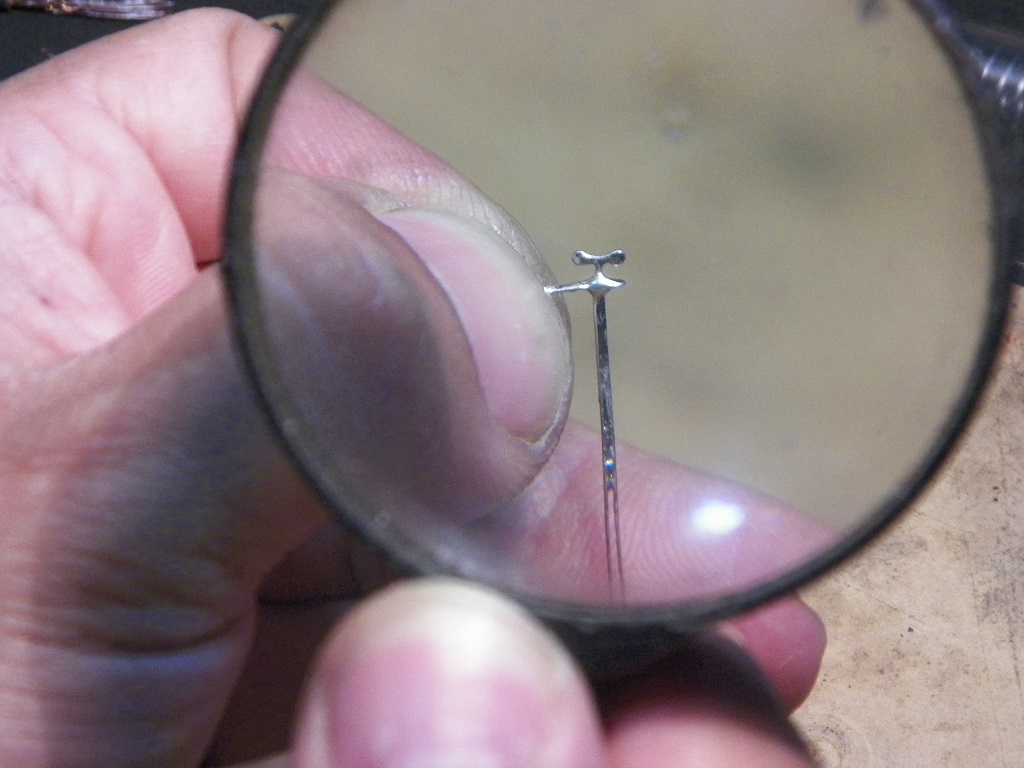

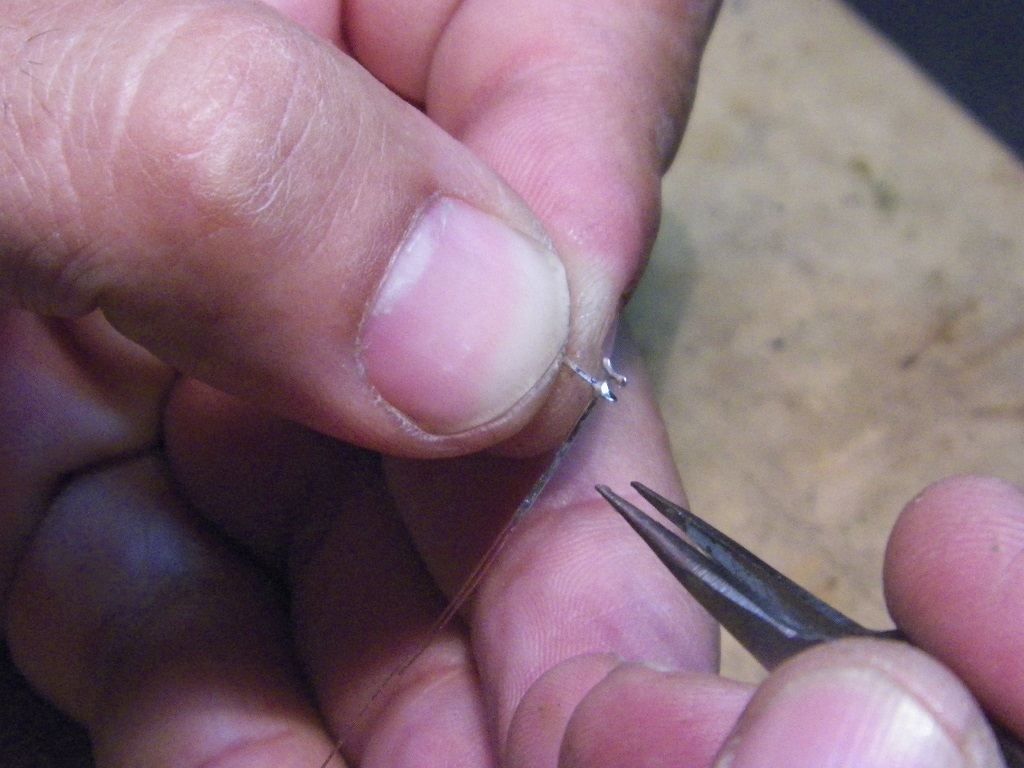

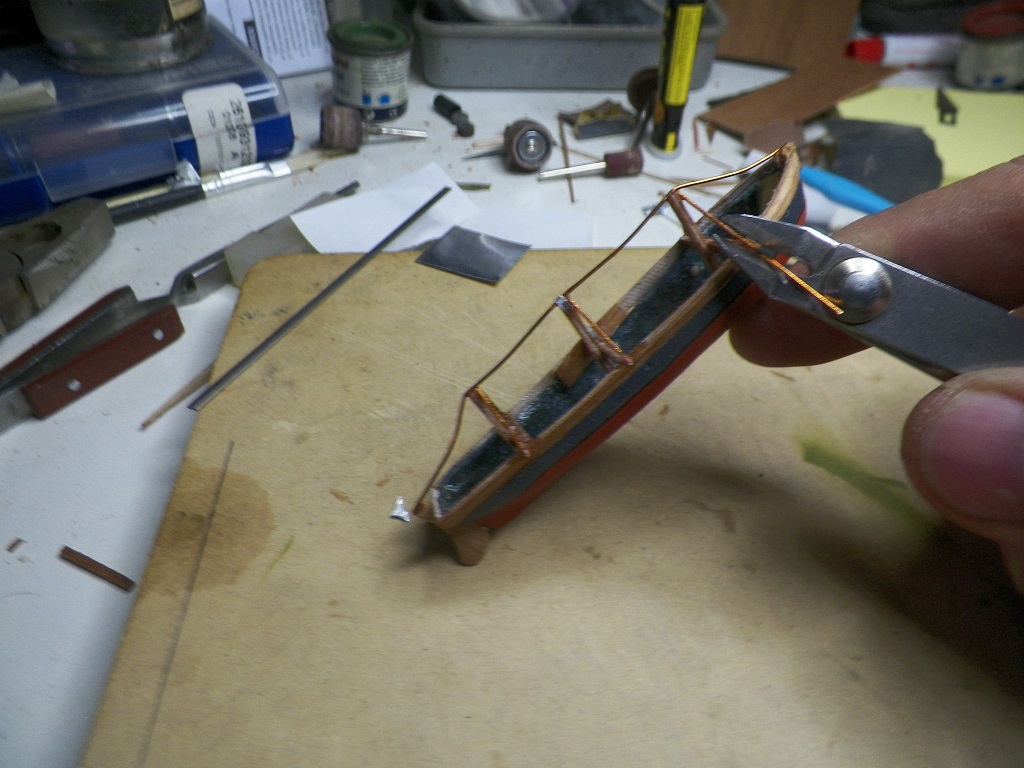

POR OTRO LADO CONFECCIONO LOS PASACABOS Y CORNAMUZAS QUE LUEGO VAN A SERVIR PARA COLGAR LOS BOTES DE LA MAQUETA.

[matiasfcruz]

Volvemos al ruedo Weller..que alegria, a ver si te metes en la recta final y lo terminas

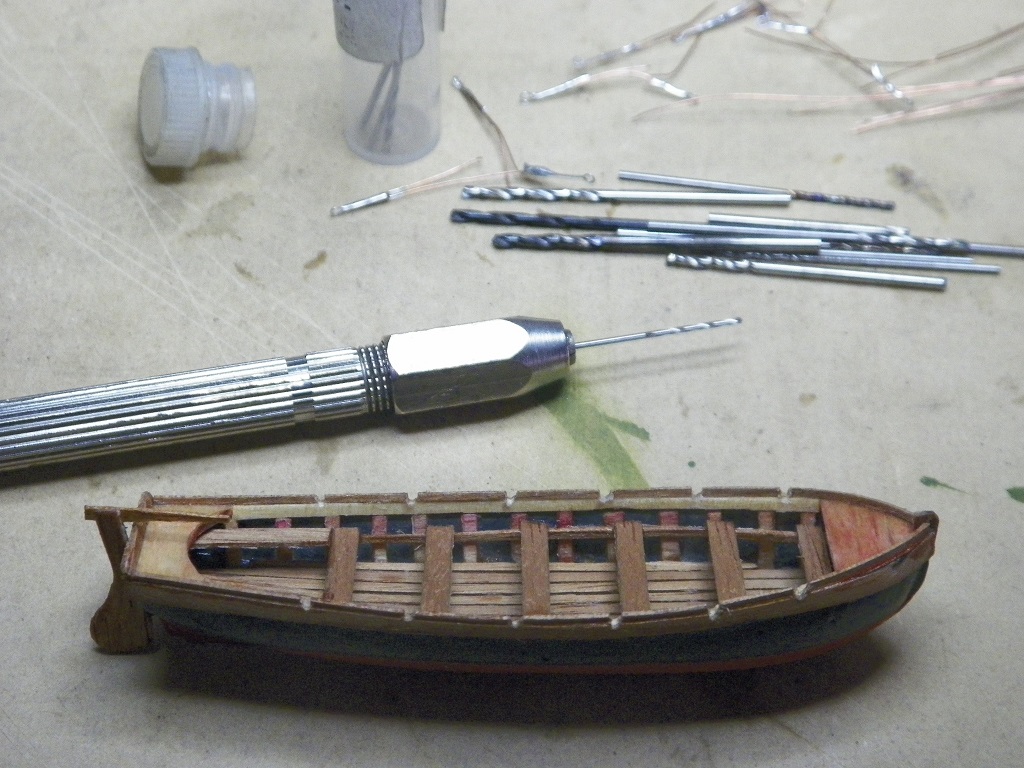

Las cornamusas? geniales! En donde conseguiste esa mecha con el portamecha para agujerear? nunca lo habia visto!

[AXEL_WELLER]

Que haces mati?

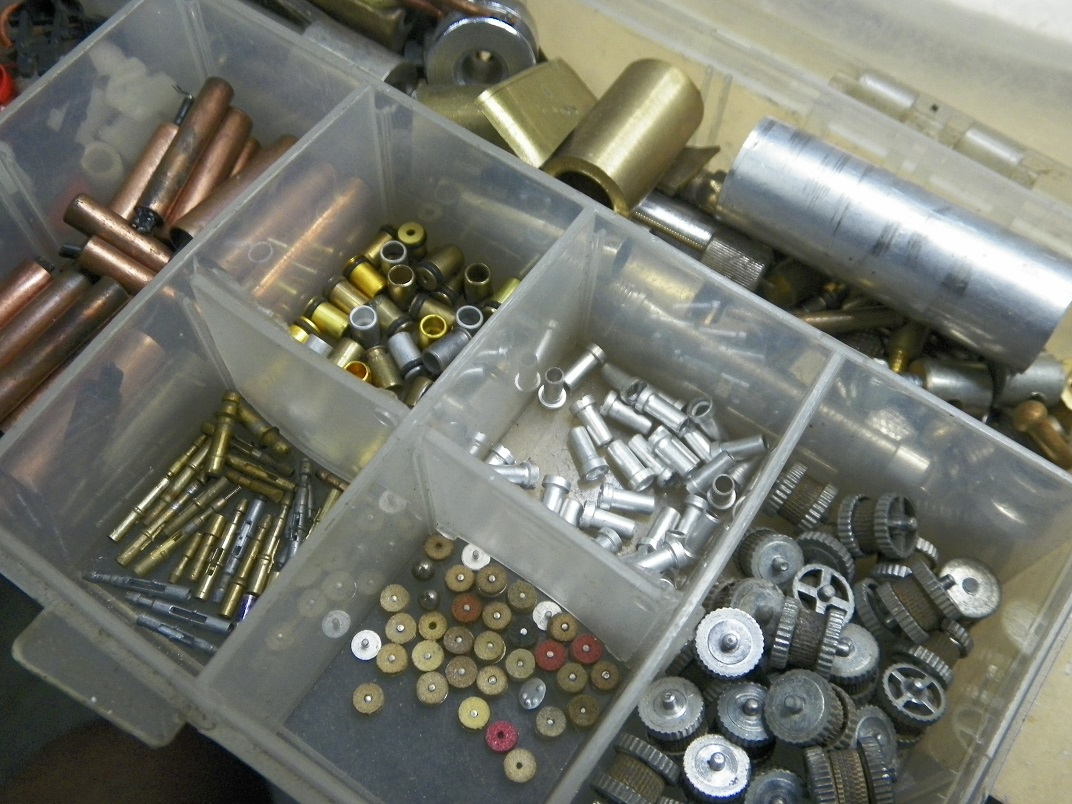

Esas cosas las conseguís todas en la calle Libertad en el centro donde están las casas de relojeros. Libertad entre Corrientes y Rivadavia. todas esas cuadras. ahí conseguís también sierras de joyero y accesorios para el torno de mano, lupas, etc.

Nos vemos.

[matiasfcruz]

Que haces mati?

Esas cosas las conseguís todas en la calle Libertad en el centro donde están las casas de relojeros. Libertad entre Corrientes y Rivadavia. todas esas cuadras. ahí conseguís también sierras de joyero y accesorios para el torno de mano, lupas, etc.

Nos vemos.

Gracias

[miguelo]

Espectacular el bote, y la idea de presentar algunos cubiertos me parece fantastica(enriquece la maqueta).
Saludos .

[araola]

Muy bueno si señor.

[miguelo]

Hola AXEL_WELLER en adjunto esta el dibujo del K2 , lo arme en un PDF para que se imprima directamente en hoja A4 y se pueda ver desde cualquier PC. Cualquier cosa que se pueda mejorar o que precises no dudes en comunicarmelo. Saludos, Miguelo

[AXEL_WELLER]

Gracias araola por tu comentario y compañía en este hilo, me alegro te gusten.

Migelo una vez mas te agradezco tu tiempo y colabracion, como te dije por face esta muy bueno el plano y es el que voy a usar para la K2.

Nos vemos la próxima, en cuanto tengo adelantos los subo.

[AXEL_WELLER]

PARA AQUELLOS QUE QUIERAN LOS PLANOS DE ESTE BARCO QUE VARIAS VECES ME LO HAN PEDIDO ACA LES DEJO EL ENLACE

http://belfss.org/index.php?option=com_ ... iew&id=147" onclick="window.open(this.href);return false;

[AXEL_WELLER]

Hola amigos.

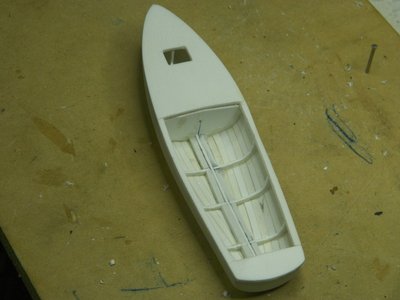

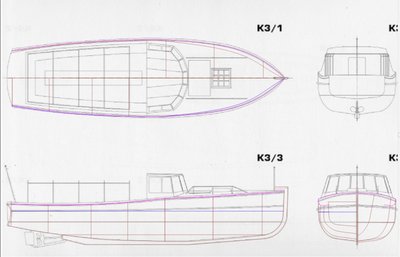

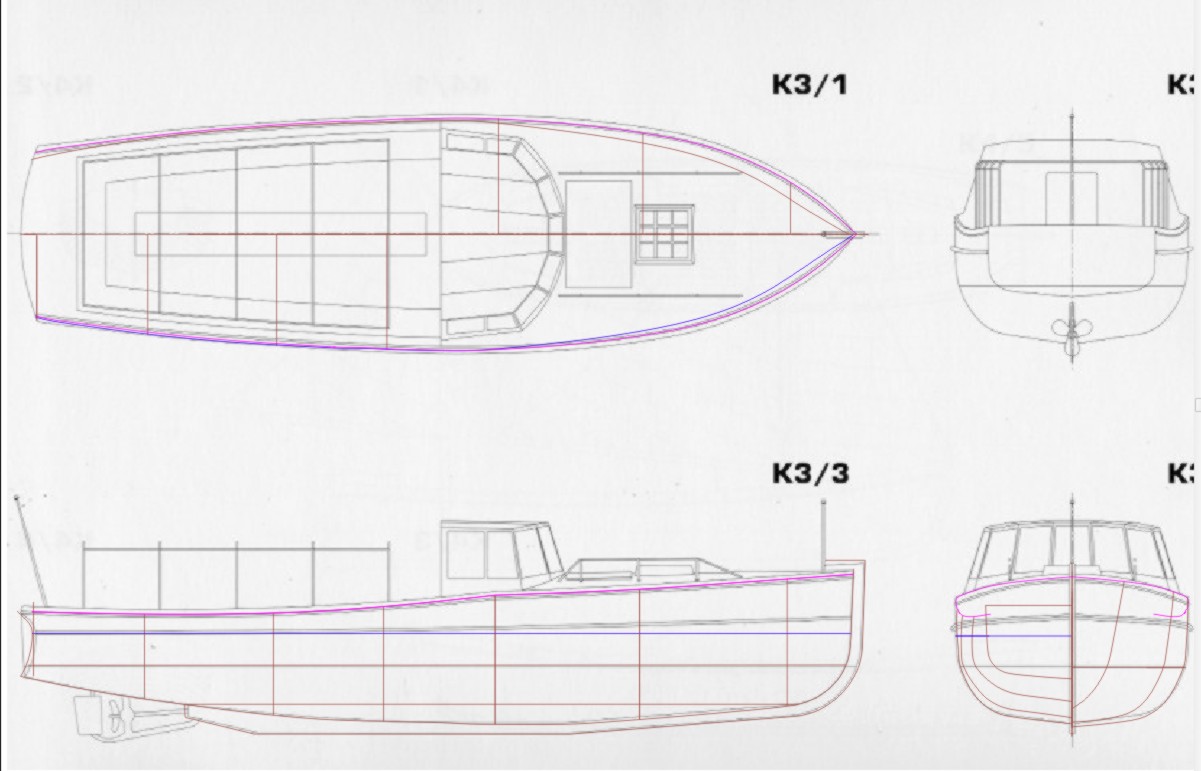

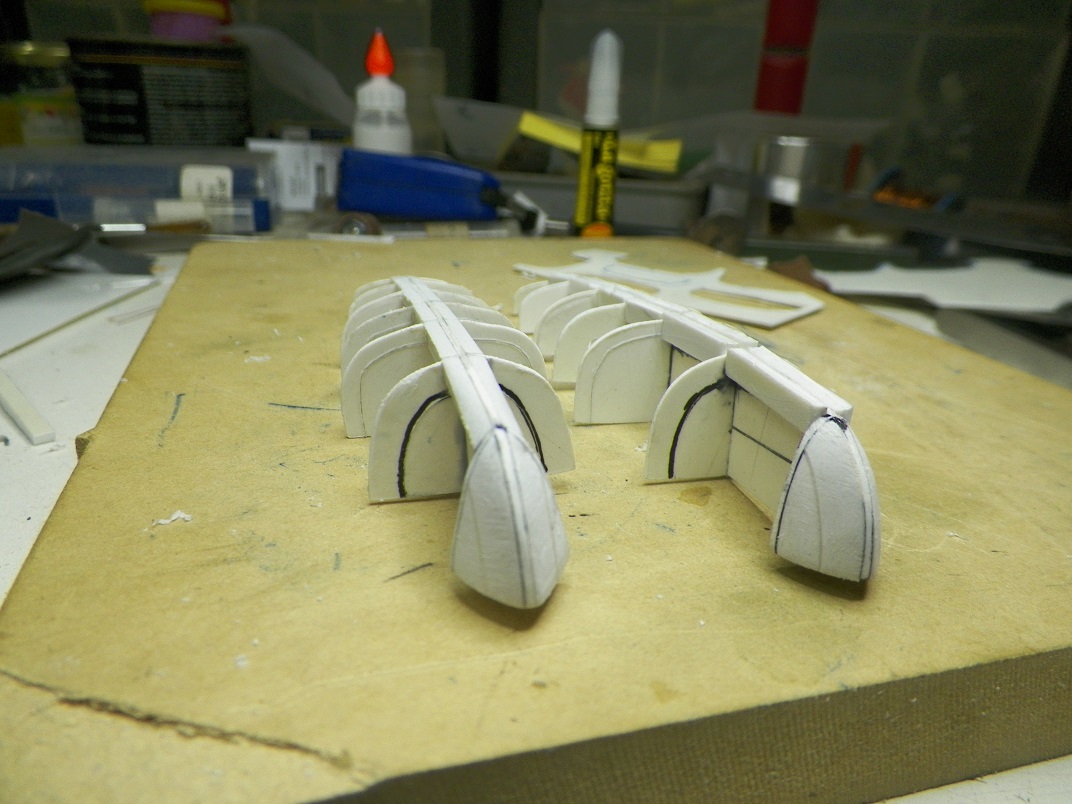

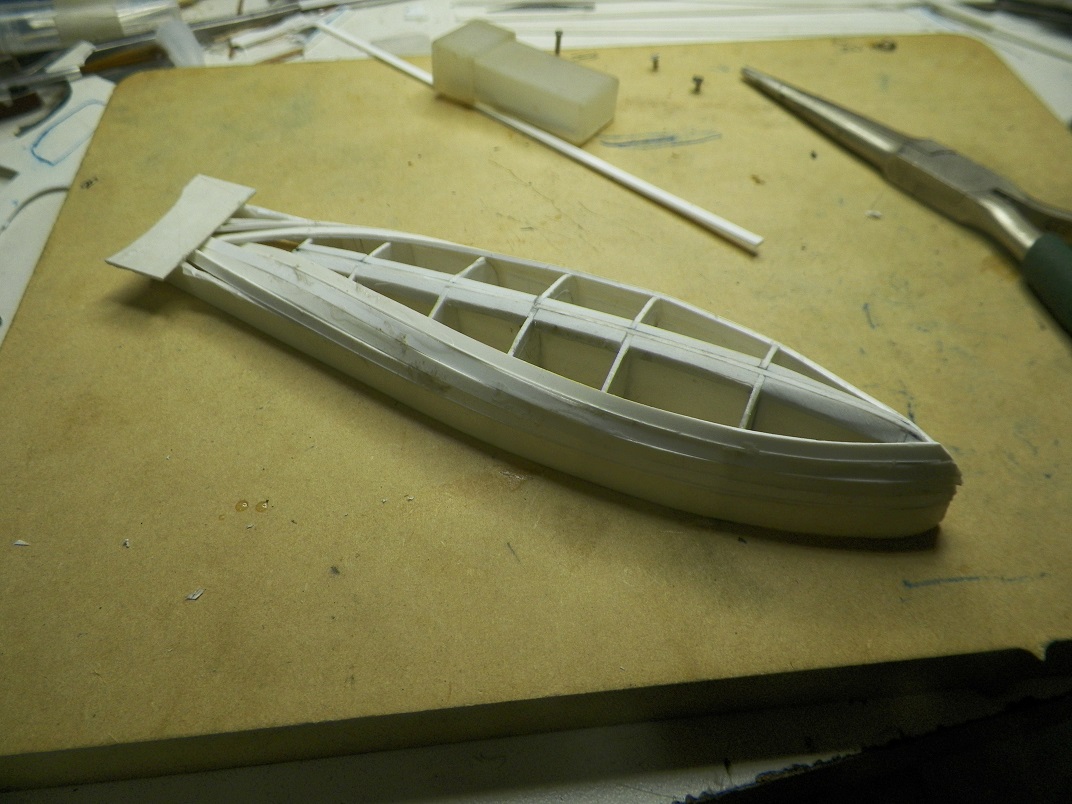

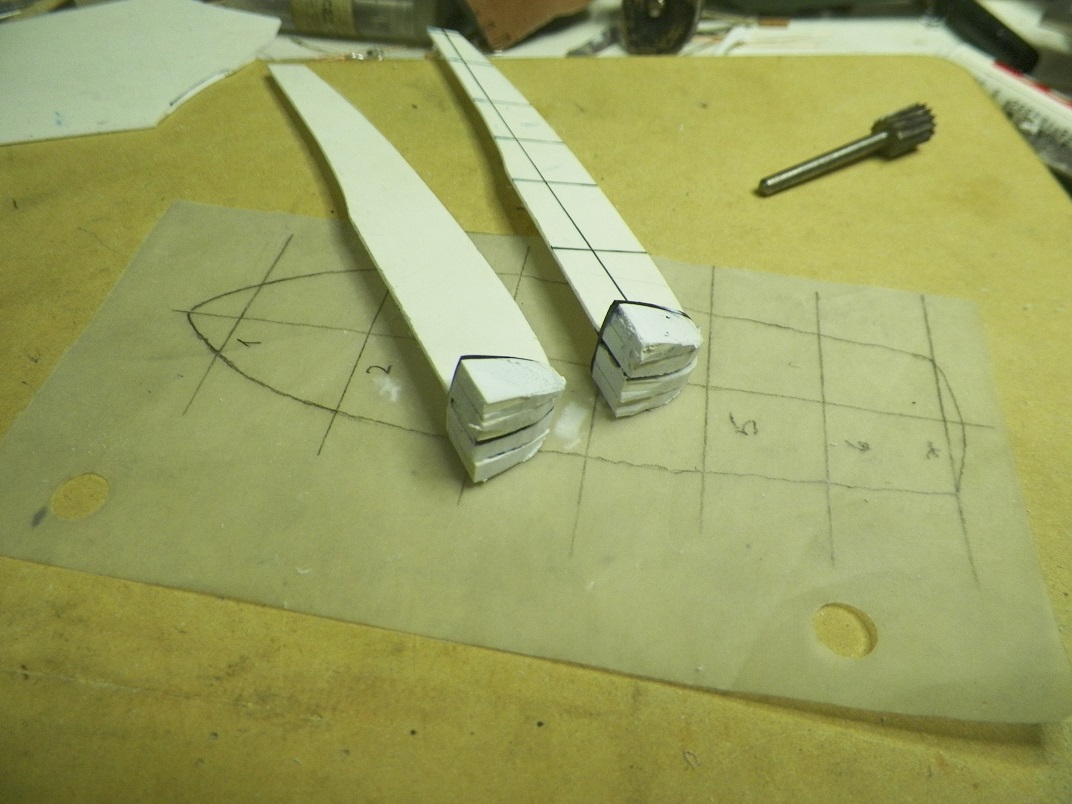

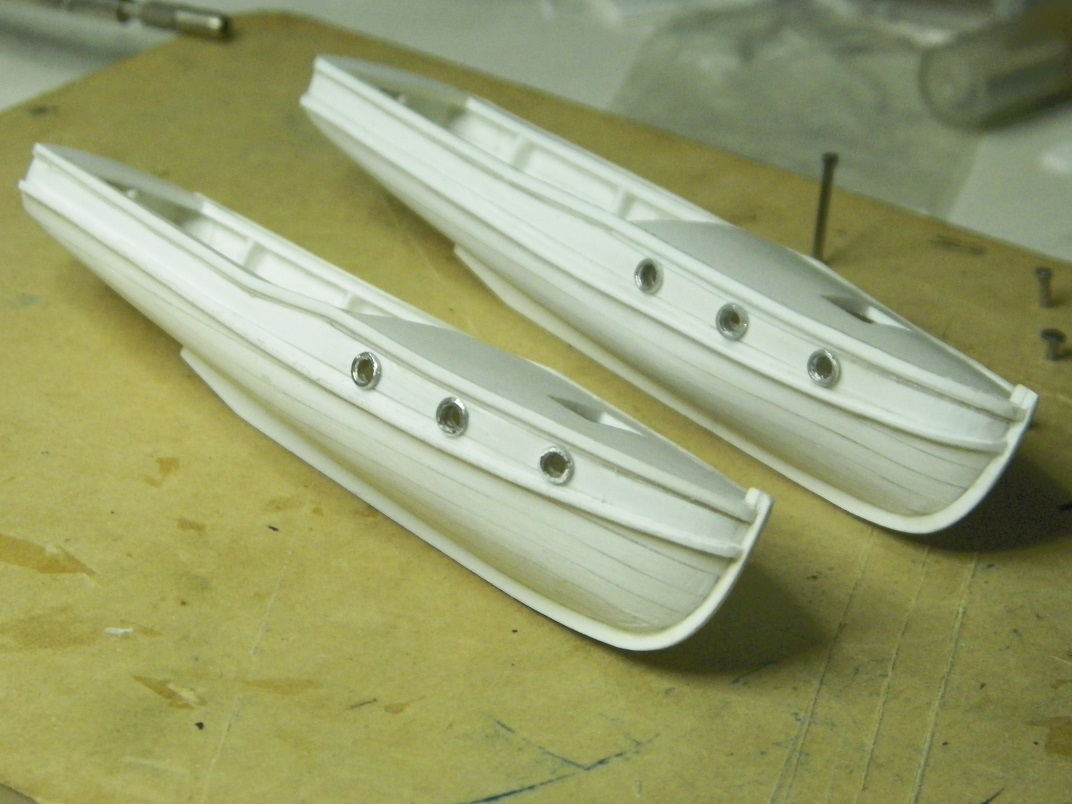

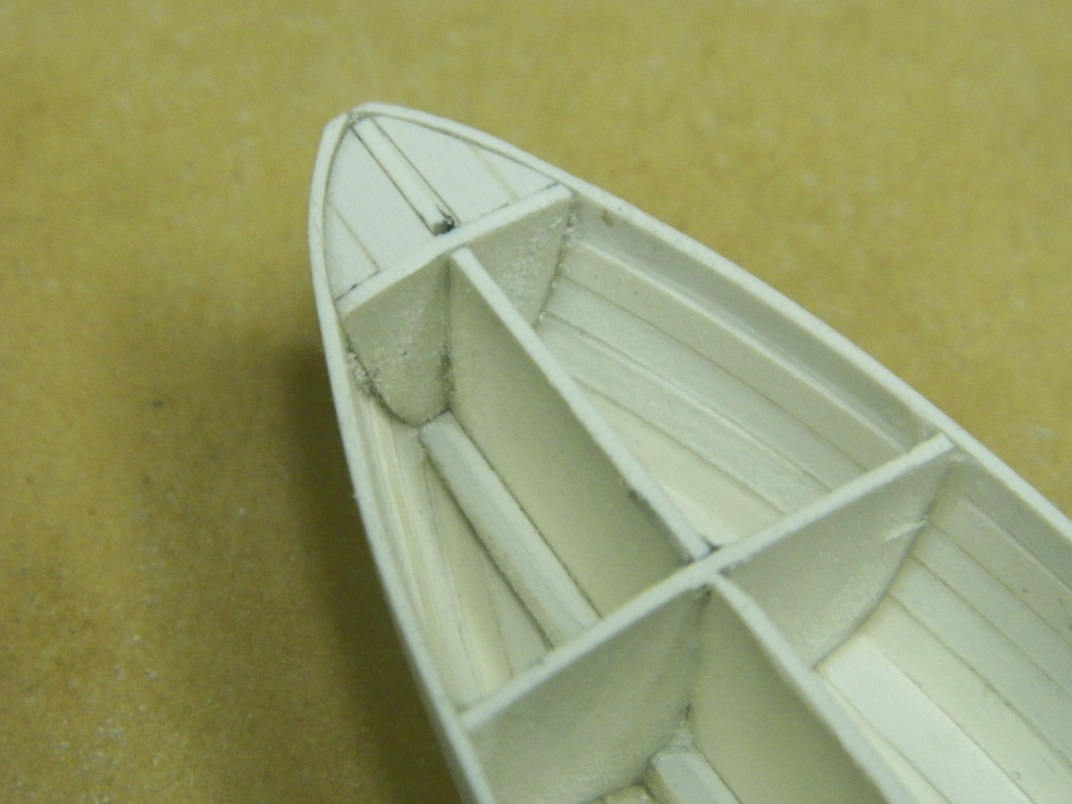

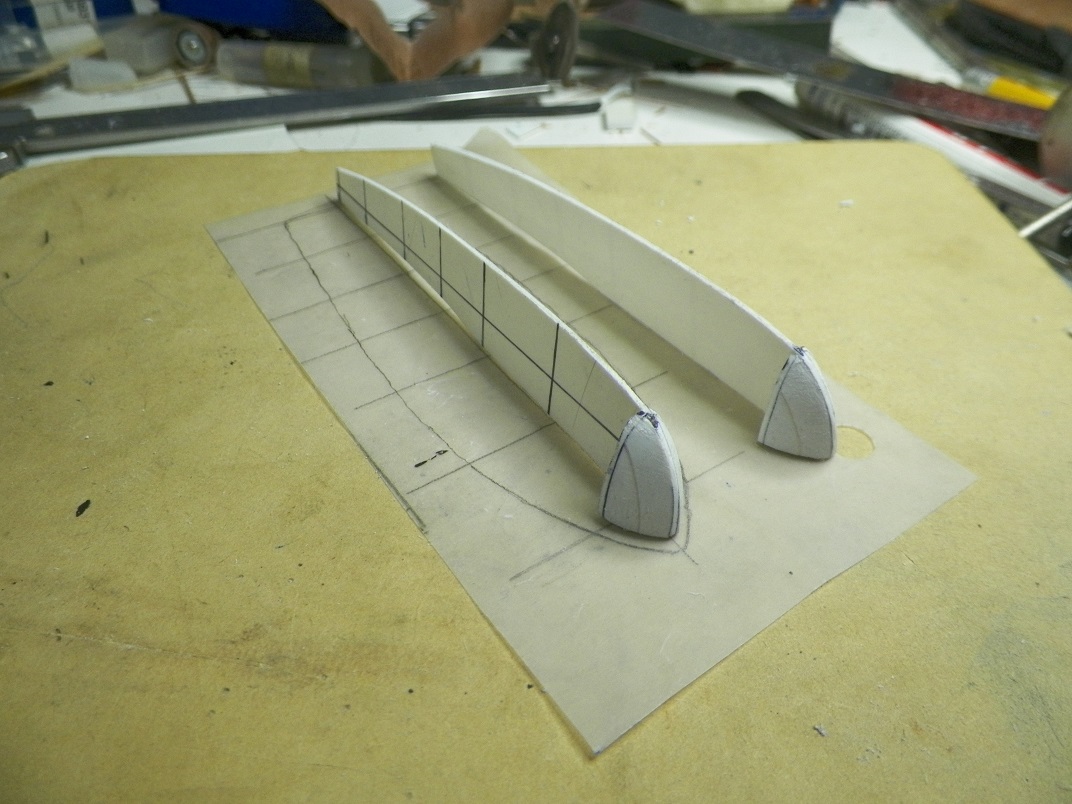

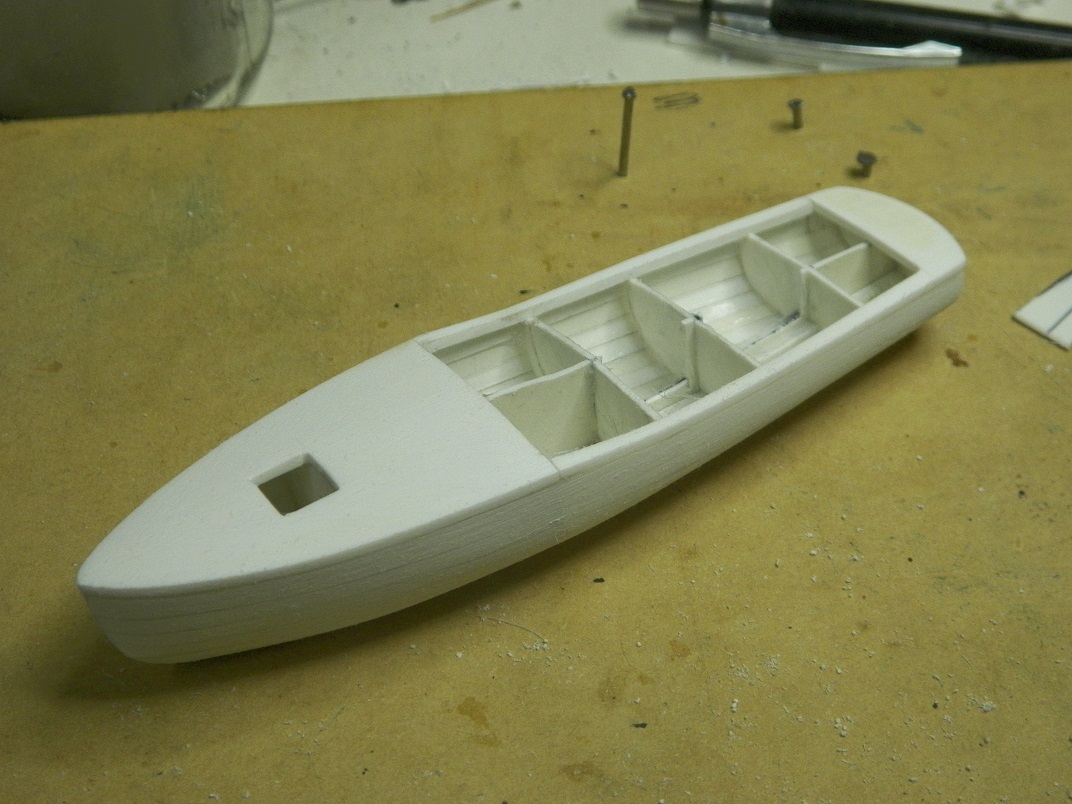

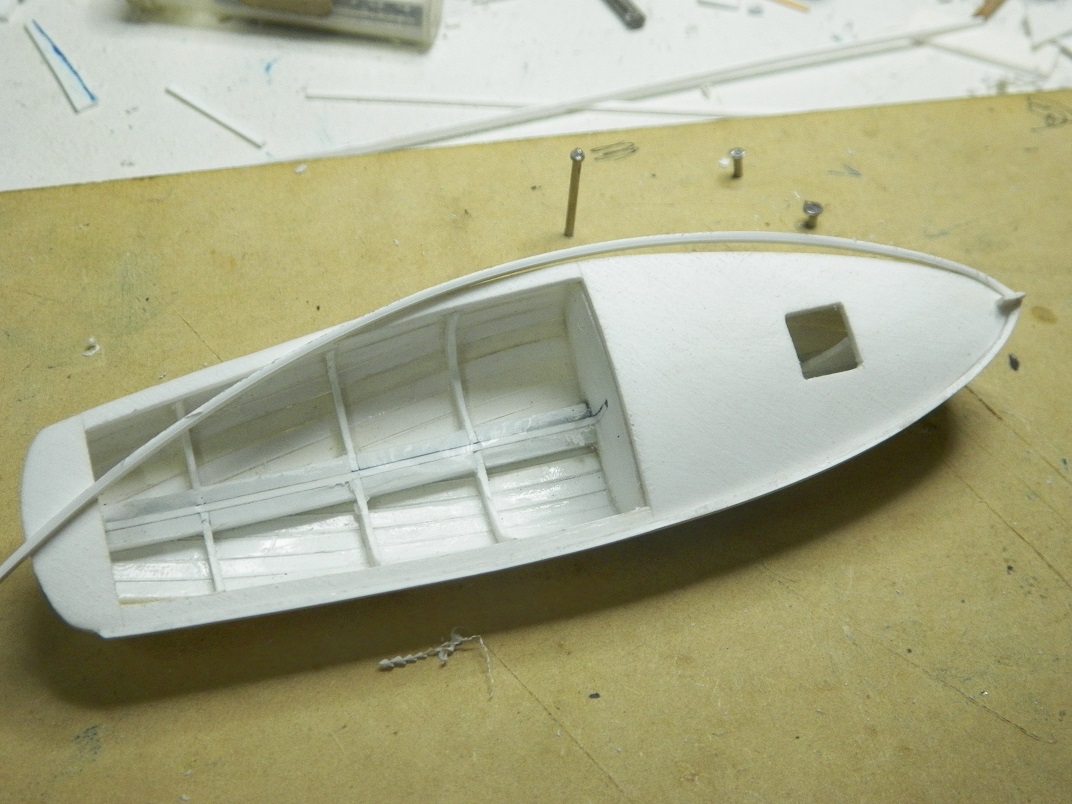

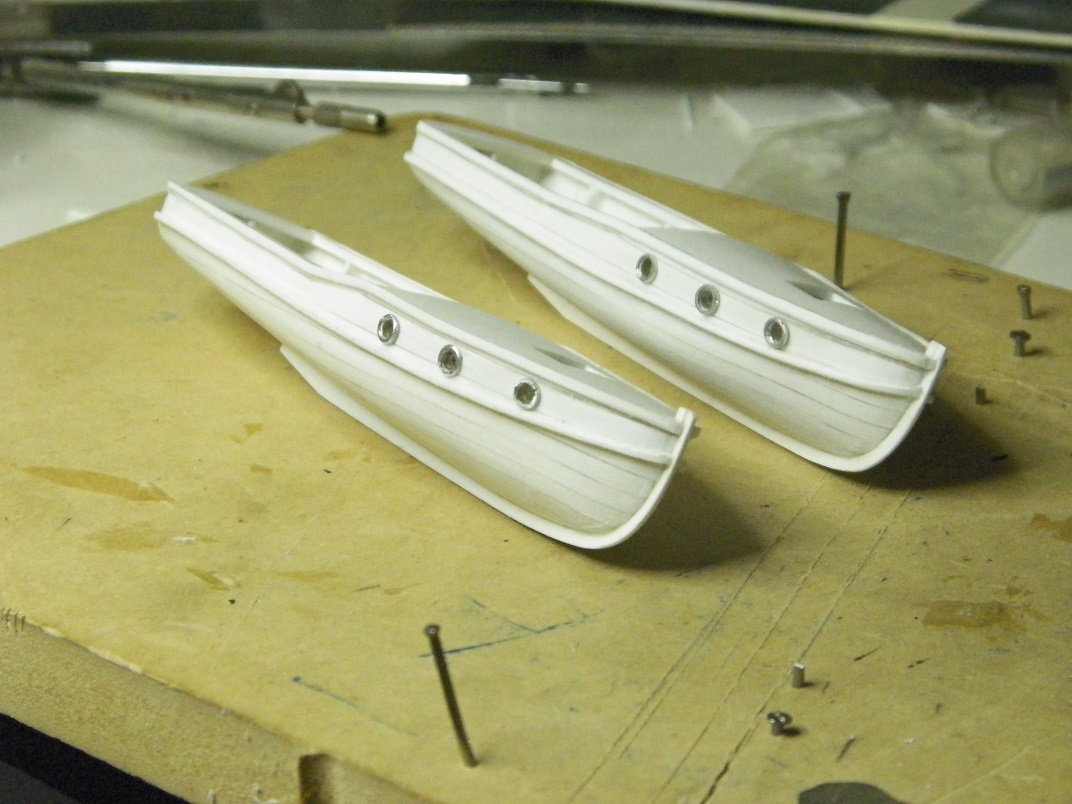

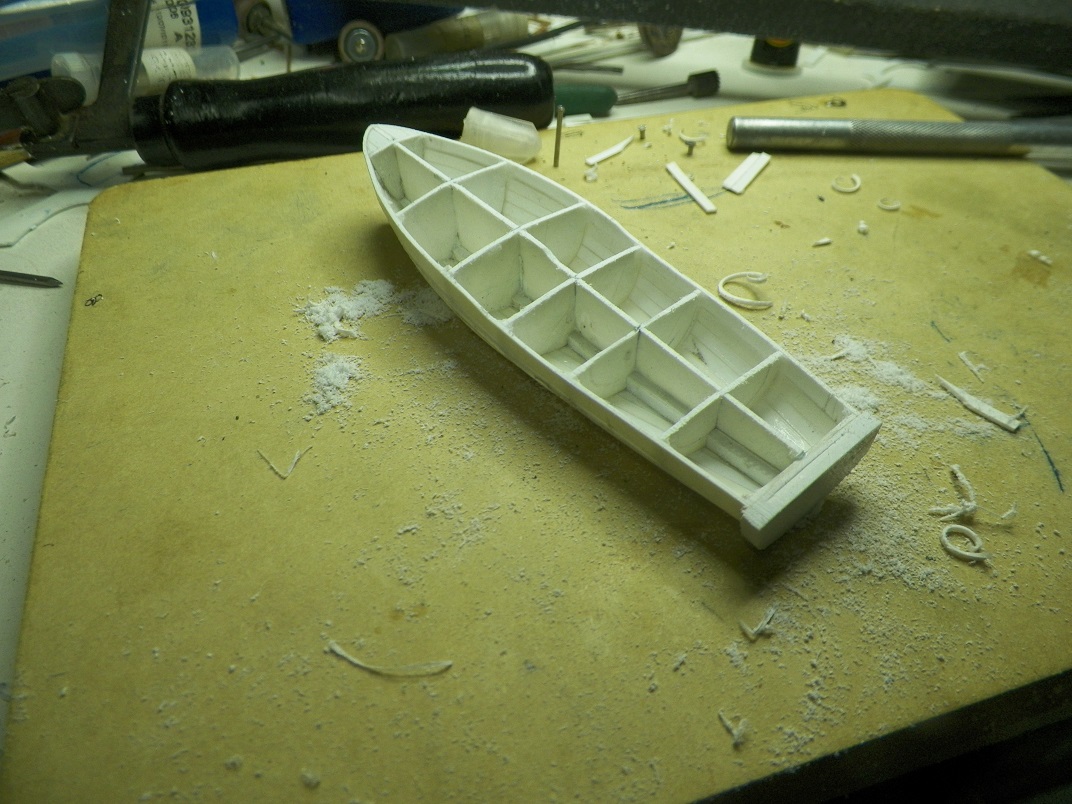

En esta ocacion les trigo los adelantos que hice en las lanchas tipo k3. Las mismas no estan construidas en base al plano original ya que no posee muchos detalles mas que las vistas basicas. Gracias a la colaboracion del amigo Miguelo quien gentilmente me confecciono los planos con las lines de agua y cuadernas pude basarme en uno mas completo que es el que adjunto abajo.

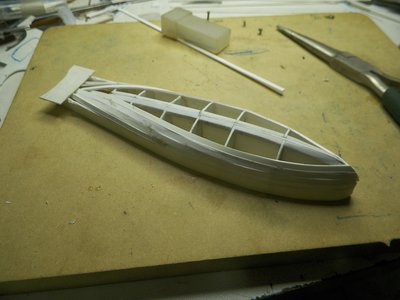

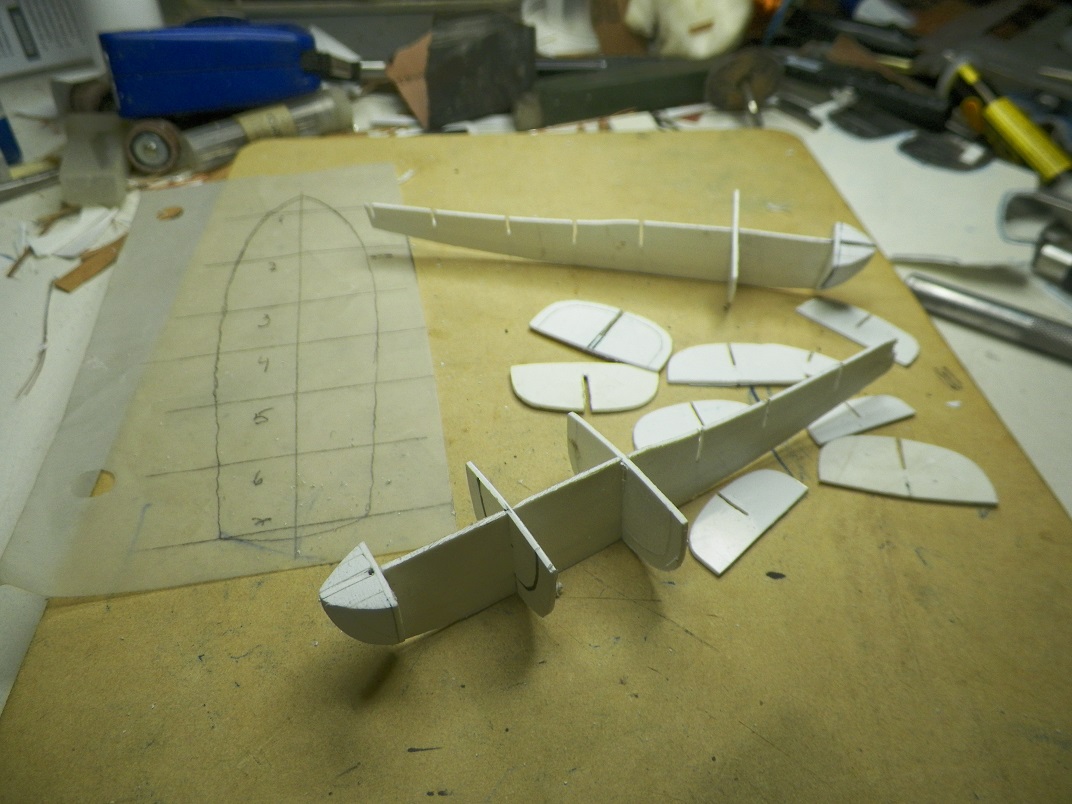

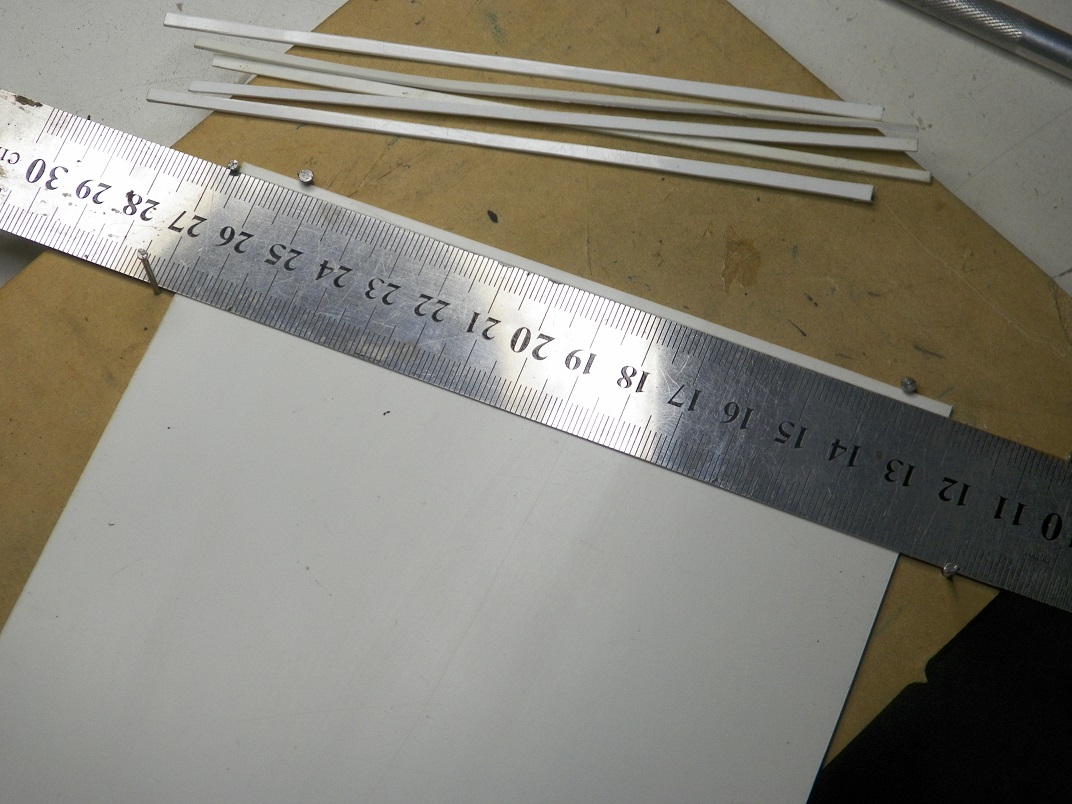

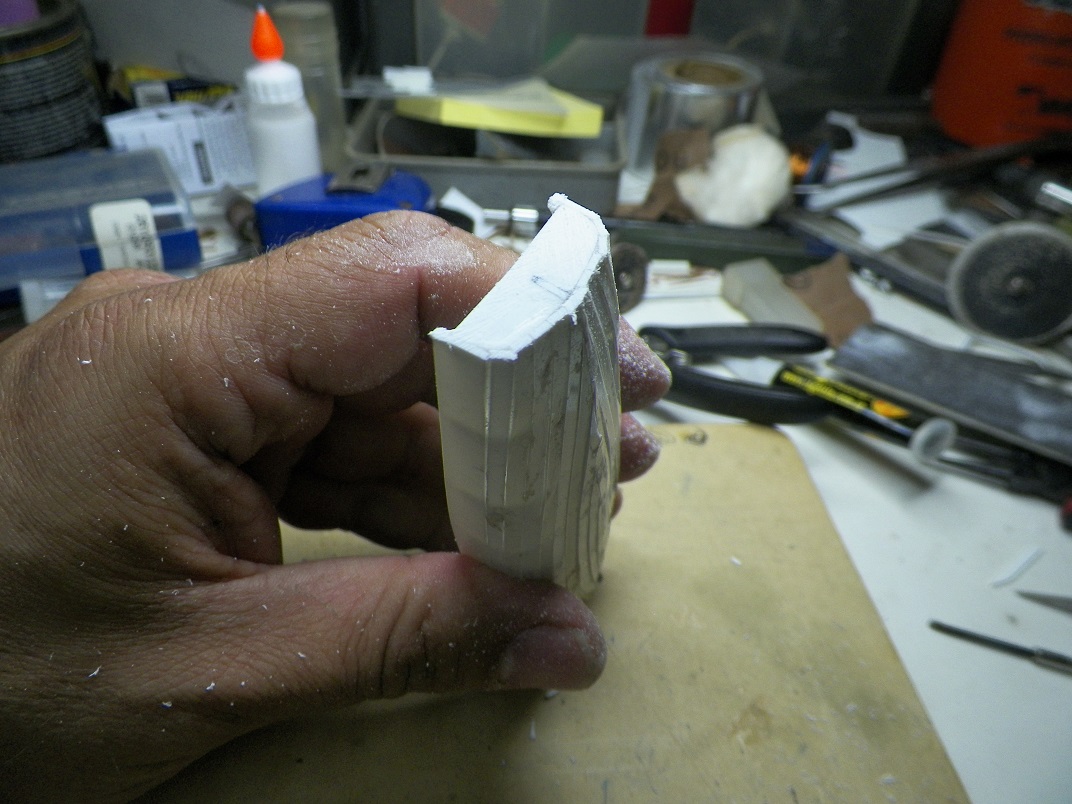

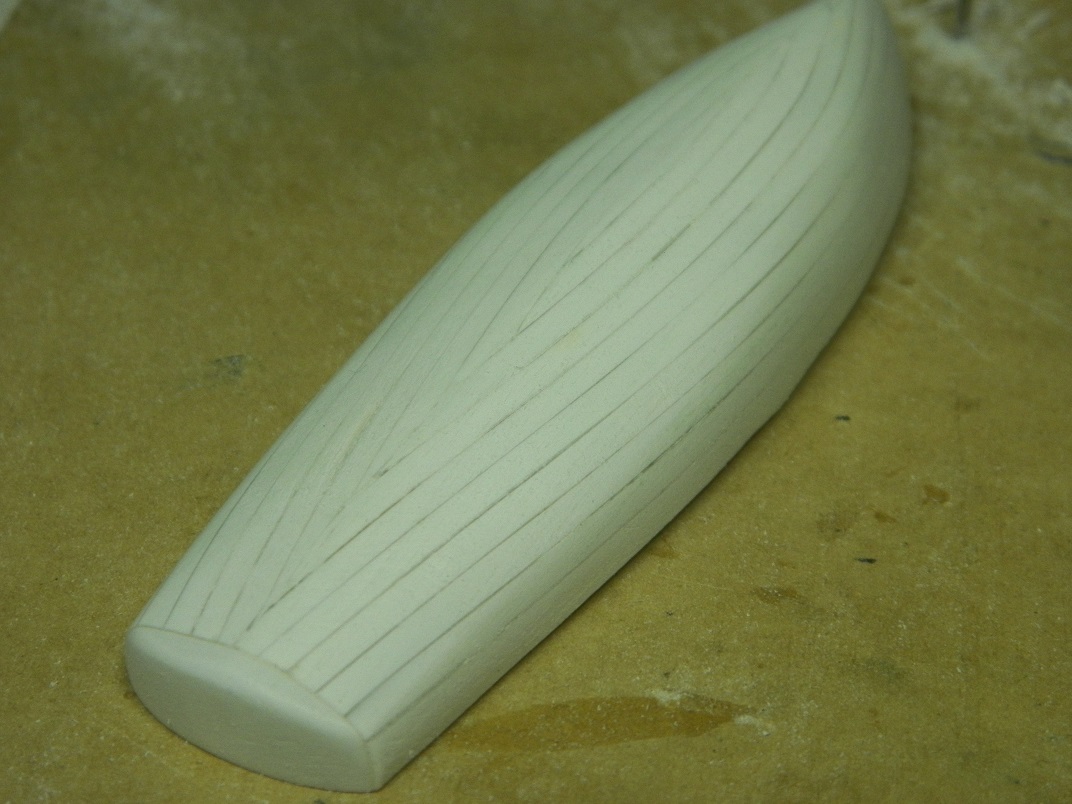

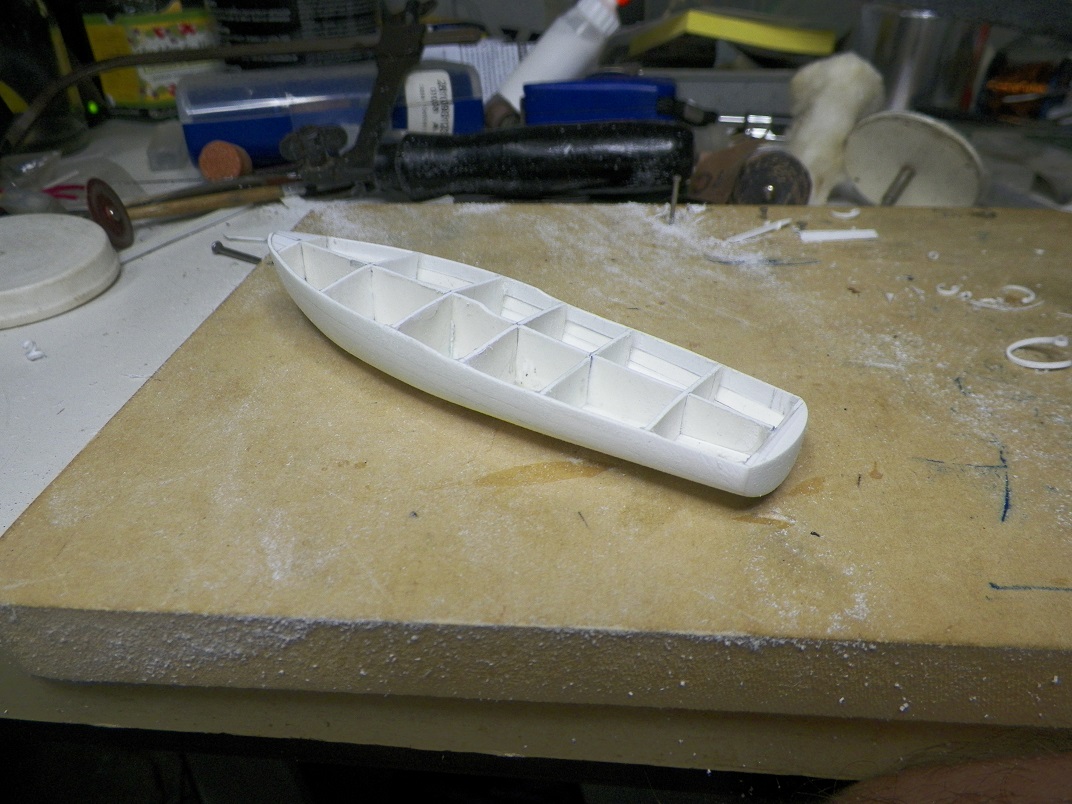

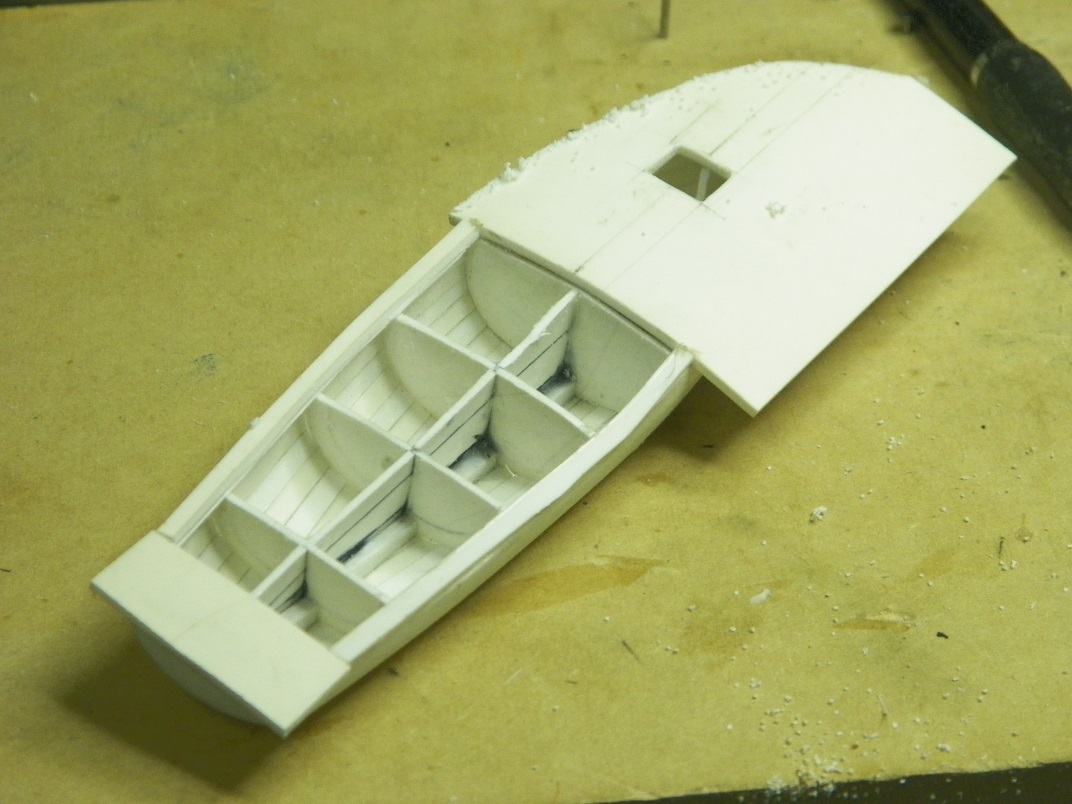

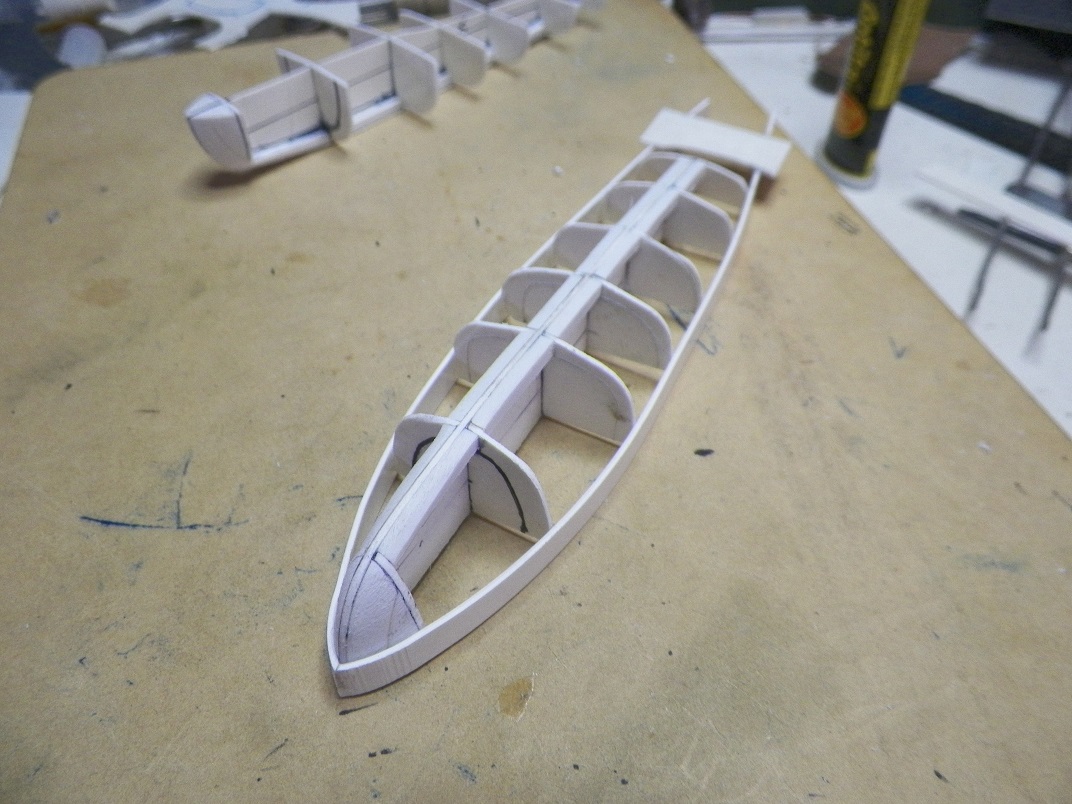

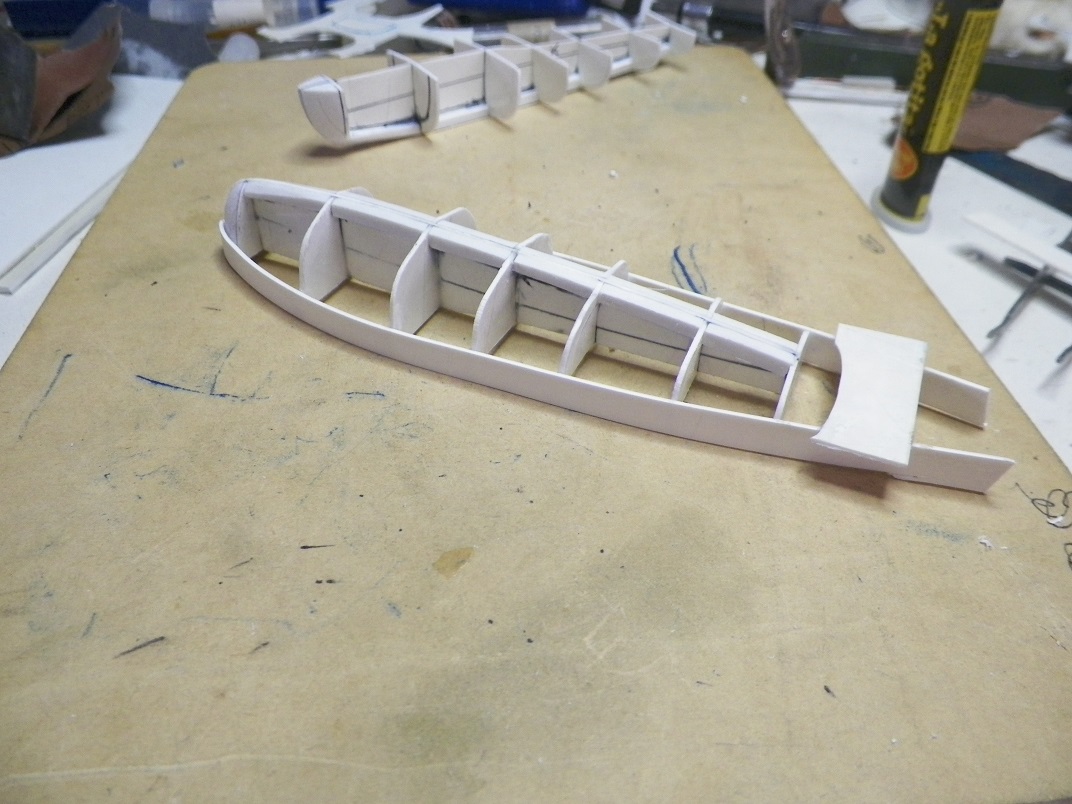

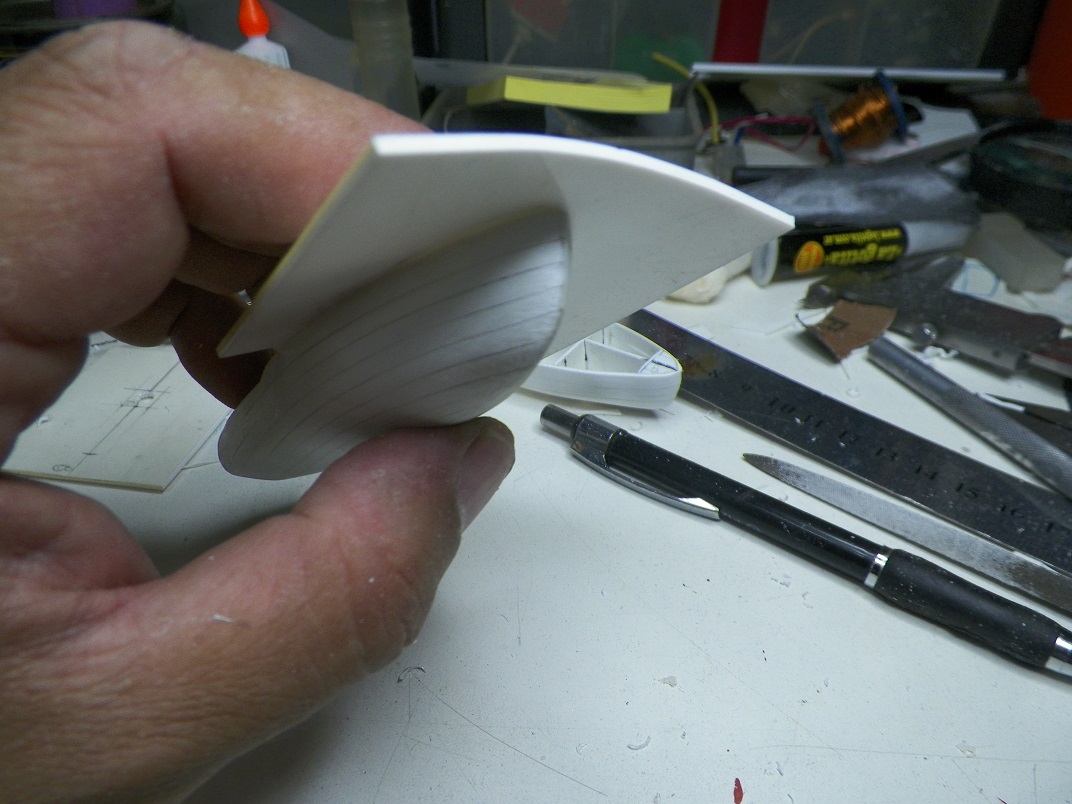

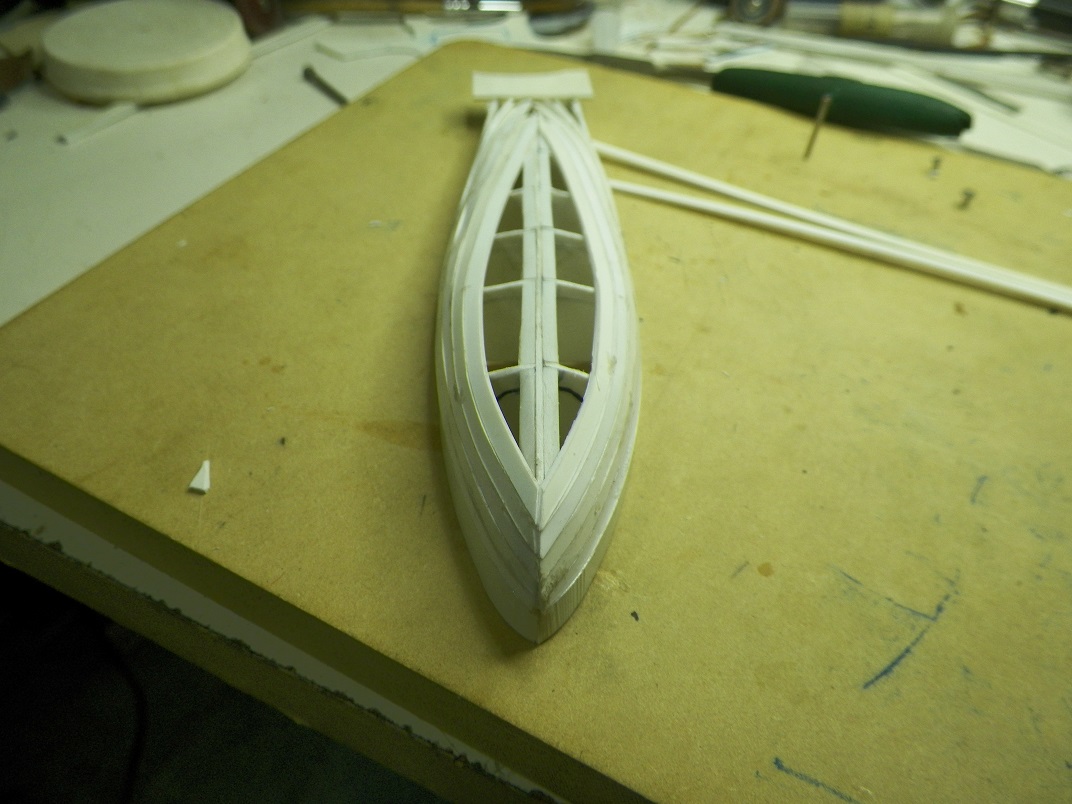

Como estas embarcaciones son un poco mas grandes que los botes y ademas queria poner en practica otra forma de construccion me decidi a realizarlas mediante el metodo tradicional usando como material plastico de PVC o plasticard como lo conocen en algunos paises. Trabaje mayormente con el calibre de 1mm de espesor (cuadernas y tracas) pero tambien para algunas partes como la quilla use de 1,6mm y 3mm. Todo unido con cianoacrilato (la gotita) sin uso de alfileres u otro implemento para sujetar mas que presion de las propias manos.
El metodo ya es conocido por todos pero igual crei interesante agregar un paso a paso mas que nada por la escala que es muy diminuta.
En la siguiente subida pienso tenerlas terminadas por ahora hice esto y lo queria ir compartiendo para que despues no sea muy extenso el tema. Queda para la proxima las partes de madera, terminaciones, detalles y pintura.
Como siempre les dejo el PAP.
Hasta la proxima. Saludos y gracias por acompañarme.

[AXEL_WELLER]

SEGUIMOS

[Wolfgang]

Hasta el momento no habia comentado en tu hilo. Pero no significa que no te he seguido desde el principio. Simplemente espectacular. Con tu permiso aprendo y te copio algunas ideas.

Saludos

[Enrique P.]

Mi enhorabuena por un trabajo extraordinario y espectacular, así como didáctico a mas no poder. Trabajos así crean escuela y animan a uno e intentar como mucho hacer algo parecido.
Te sigo , un saludo.
