Guias de estacha ó cornamusas.

Dada la gran cantidad de cabos en cubierta, me he quedado sin guias de estacha de madera, que había comprado hace algún tiempo. Por tanto, y para no perder tiempo he decidido hacerlas yo mismo. Es la primera que lo intento, pero vamos, tampoco es resolver una ecuación de tercer grado. Os pongo un pequeño paso a paso de como las he construido.

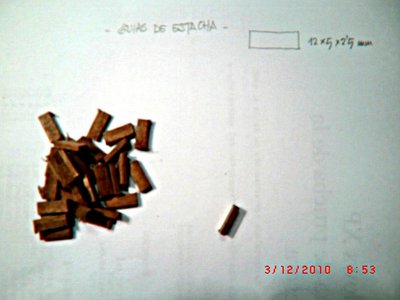

1º Recorto trozos de madera de Koto de 12x5x2,5 mm.

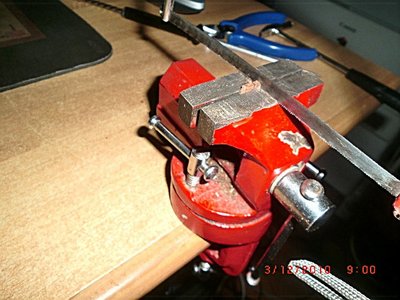

2º Marco y recorto en el banco.

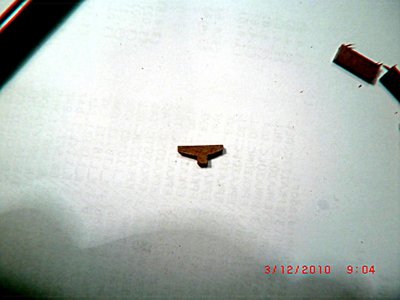

3º El resultado grosero es éste:

4º Con una lima le doy la forma definitiva.

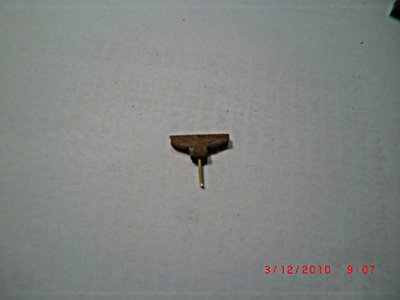

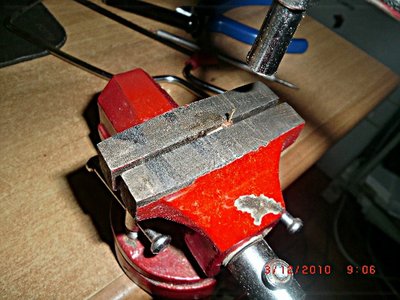

5º Otra vez en el banco le pongo una punta, con mucho cuidado de no romper la madera.

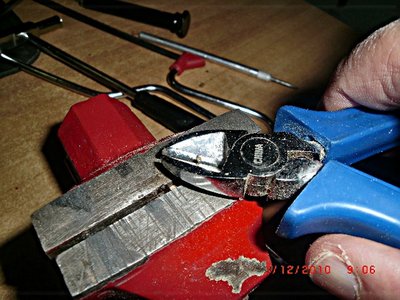

6º Recorto la cabeza de la punta.

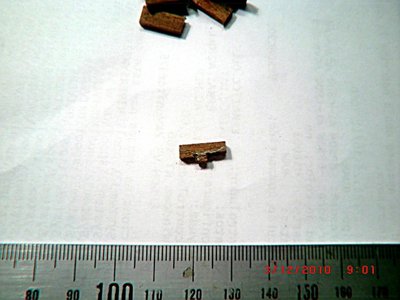

7º Resultado final:

8º Aplicación de tapaporos, no llevará nada más, ni ningún barniz.

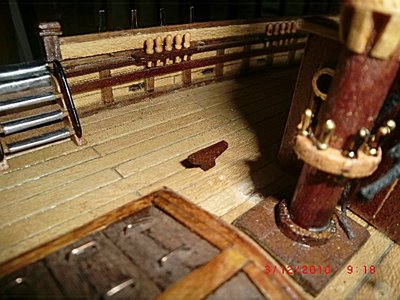

9º.- Aquí podemos ver la Guia de Estacha colocada en su sitio esperando alborozada a su amado cabo

Bueno, ya os he dado el coñazo por hoy. ¡Que tengáis todos un buen día!

Juan

[jmolinas]

Ya os vale a vosotros dos..:!!!

[gerardo navarro]

[jmolinas]

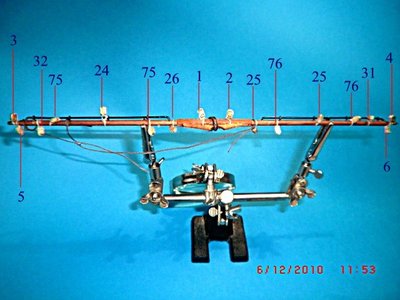

Una vez rematado el Cazador, es hora de retomar el Cala, y os enseño la motonería de la verga de velacho, realizada esta mañana. Los números que figuran en la foto corresponden al listado puesto en su momento

[jmolinas]

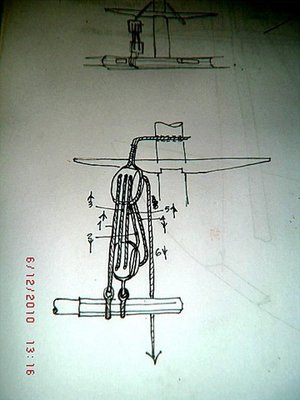

Driza de la verga de velacho. Os enseño el croquis de cómo voy a colocar las drizas de la verga de velacho. Hay dos: una a babor y otra a estribor. El dibujo solo enseña la de estribor.

El cuadernal superior es de tres ojos y el inferior de dos.

[jmolinas]

Verga de gavia. Motonería colocada con la relación de los cabos que van a ellos.

[jmolinas]

¡Oyé! Yo también tengo el robot ese y a mi no me hace los palos tán bién

Pero ya le has puesto las pilas nuevas alguna vez...????????

[Tasso]

¡Oyé! Yo también tengo el robot ese y a mi no me hace los palos tán bién

Pero ya le has puesto las pilas nuevas alguna vez...????????

Yo no lo tengo me lo pido pa los Reyes, las pilas han de ser recargables ? ( los que habia en la fca que trabajaba eran de ABB y funcionaban con 220 ) aunque creo que con una buena caldereta se te pasan todos los males , te das cuenta que lo de la nota tenias razon tú, luego no mejoramos y se tienen que repetir croquis , en fin company te esta quedando de muerte felicidades . Tasso

[jmolinas]

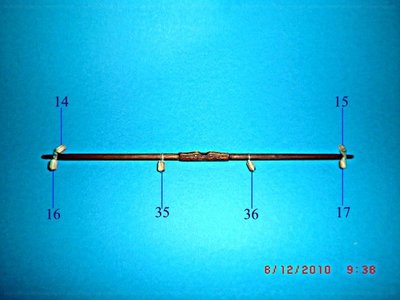

Verga de juanete: Con la relación de los cabos, como recordatorio:
14 amantillo de babor
15 amantillo de estribor
16 braza de babor
17 braza de estribor
35 cargadera de escota de babor
36 cargadera de escota de estribor

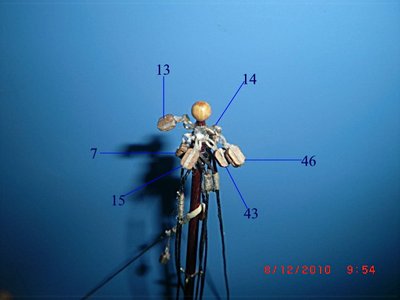

Motonería en el mastelero del palo de trinquete:
7 driza de la verga de gavia
13 driza de la verga de juanete
14 amantillo de babor
15 amantillo de estribor
43 driza de la escandalosa
46 cargadera de pena de la escandalosa

Debo reconocer que la mejor idea que he tenido desde hace mucho tiempo , ha sido la de numerar todos los cabos. Solo con acudir al listado se exactamente qué cabo es.
Otra decisión que he tomado, creo que correctamente es la de poner toda la motonería antes de poner obenques y demás cabos. Solo colocaré las burdas para dar algo de tensión a la jarcia.

Que tengáis un buen dia.

Un saludo, juan

[jmolinas]

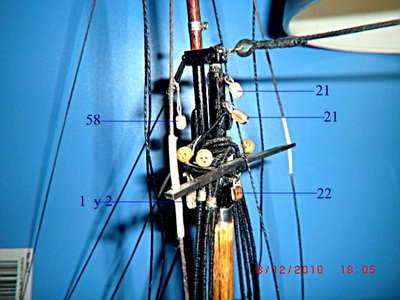

Prosigo con la motonería del palo del trinquete:

1 y 2: cuadernales de las dos drizas de la verga de velacho.
58: driza del foque.
21 (doble): driza del pico del trinquete.
22: cuadernal de la boca del pico del trinquete.

[jmolinas]

¡Hola familia!!! Ya estoy nuevamente a pié de tajo (lento, débil pero estando). Primero de todo desearos que hayáis tenido unas muy Felices Fiestas y que esta Felicidad os acompañe todo el resto del Año 2011, que a pesar de los políticos, seguro que irá mejor...menos para los fumadores claro,
Pasando a este hilo, he trabajado un poquito con las brazas de las vergas del palo trinquete. Os pongo unas notas que he escrito así como unas fotos. Este si que es un poco coñazo, pero que remedio...

Brazas de las vergas del palo del trinquete.

Las brazas de las vergas que están situadas en el palo del trinquete, van ancladas en los extremos de cada verga.
Siguiendo la numeración utilizada como modelo, tenemos:
a) verga de velacho: a.braza de babor nº 5. b.Braza de estribor nº 6.
b) Verga de gavia: a.Braza de babor nº 11. b.Braza de estribor nº 12.
c) Verga de juanete: a.Braza de babor nº 16. b.Braza de estribor nº 17.
Para realizar estas maniobras me he basado en el Petersson “fore and aft.” pag. 92 y 93 y otras documentaciones. Estas brazas se orientan desde motones situados en el palo mayor:
a) Las de la verga de velacho lo hacen mediante un motón colocado en la verga y el cabo va hasta un cuadernal o un doble motón situado a su lado correspondiente del palo mayor, por encima del pico. De ahí baja hasta una cornamusa situada a pié de palo mediante un motón de maniobra en cubierta.
b) Las de la verga de gavia lo hacen de la misma forma, y van al mismo cuadernal o doble motón. De ahí también baja hasta un cabillero.
c) Las de la verga de juanete llevan la misma maniobra. Van hasta los motones situados en el mastelero (aprox. a la mitad de la altura). De ahí vuelven al palo de trinquete y bajan a cubierta a un cabillero.
La diferencia entre poner un cuadernal o un doble motón, estriba en que en el primer caso, la braza nace atada directamente a la verga, y en el segundo, nace en el motón de la verga.

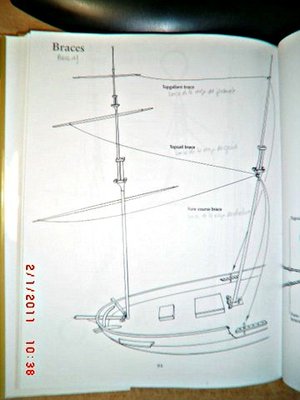

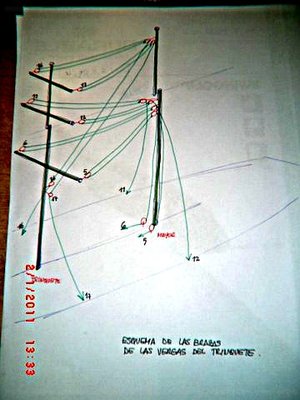

ESQUEMA GENERAL DE LAS MANIOBRAS DE LAS BRAZAS DEL TRINQUETE

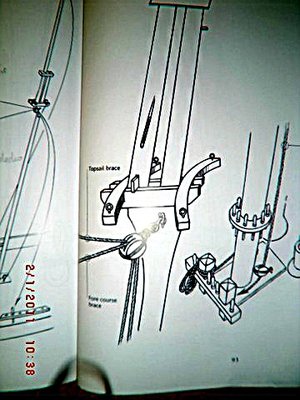

MANIOBRA SEGÚN PETERSSON

CUADERNAL SEGÚN PETERSSON

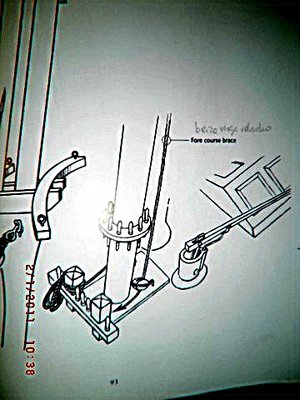

MOTON DE RECOGIDA SEGÚN PETERSSON

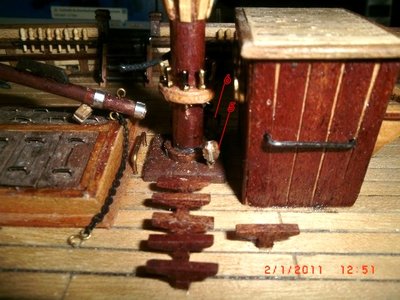

MOTONES DE RECOGIDA DE LAS BRAZAS 5 Y 6 A PIE DEL MAYOR

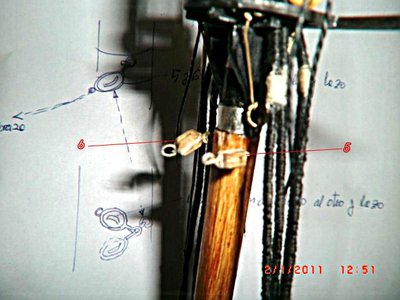

MOTONES EN EL PALO MAYOR DE LAS BRAZAS 5 Y 6

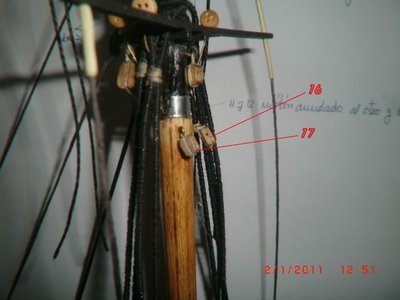

MOTONES DE RECOGIDA DE LAS BRAZAS 16 Y 17 EN MASTELERO DE MAYOR

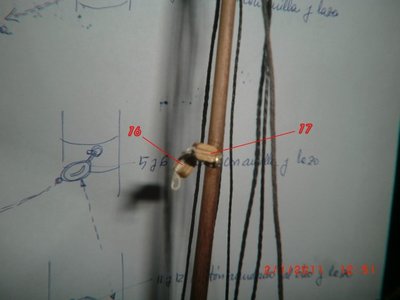

MOTONES DE RECOGIDA DE LAS BRAZAS 16Y 17 EN EL PALO DE TRINQUETE

[gerardo navarro]

Hola Juan, que alegria tenerte dando guerra de nuevo, je je je, ya hacias falta, seguis brindandonos excelente documentacion, Yo veia en los modelos esos cabos hiendo de mastil a mastil y no tenia idea que era, me decia haf haf, que enrredo son esos, pero ya viendo tu trabajo, las cosas c van aclarando y nos las hace ver facil, animo y adelante continua deleitandonos con tu tutorial de arboladura....................


un abrazo....

[Tasso]

Buenas tardes noches, me alegro de que estes de nuevo con el tema te hemos encontrado a faltar ,no he publicado el espejo de popa de Le Tonnant con el cambio de las ventanas espero hacerlo pronto pa que las veas, es que motibais . un saludo Tasso

[Julian.J]

Hola company, muy pero que muy buenos avances.

Un saludo
Julián.J

[contramaestre]

Me alegra ver que estas en activo de nuevo !
y en plenas facultades
