IOM: construcción de un velero "Un Metro Internacional".

[albertobasulto]

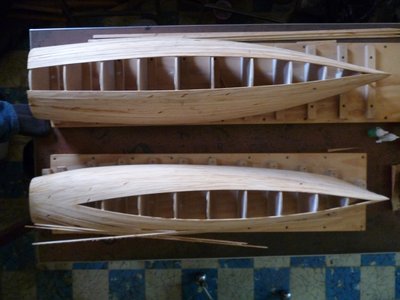

-Aquí vemos a los dos casco con el mismo grado de avance.
-Fíjese como es diferente la evolución de proa a popa, en la forma que toman las tracas. Note los "escupe-aguas" en la borda de la proa del "TC" (abajo) que parecen una deformidad; y como luego pasando la aleta se curvan hacia adentro rápidamente, mientras que en el "L" (arriba) se mantienen casi sin cambio hasta salir por la popa.
-Fíjese también en que el "TC" tiene una manga mucho menor.
-Pique en la foto para ver el detalle.

[dalogo]

Hola Alberto:

Querría preguntarte sobre la forma de colocación de las tracas. Cuando empezé con el S.J. Nepomuceno las tracas leí que se empezaban desde la línea de cubierta dirección a la de crujía. Despues desde crujía dirección a cubierta, encontrandose en el centro mas o menos por la linea de flotacion. De esta misma forma hice el rg 65 alravan, que ya he comentado otras veces. Veo que tanto en el triple como en el laerke, la linea de crujia lo dejas para lo ultimo.

Resulta asi más fácil?.

que son los "escupe aguas" y

Gracias

Saludos

Edito lo del "TC" (triple crown)
perdon

[albertobasulto]

-Hola "Dalogo".

-Bueno lo que comentaba en la pagina anterior, es que esta forma de "traquear" no la usaría nunca para un casco a escala, en el cual la disposición de las tracas tienen que verse lo más parecido al modelo original, aquí, solamente tuve en cuenta que la traca se flexionara de la manera más natural posible, buscando una relación de compromiso entre lo que la madera me permitía y lo que se necesitaba hacer.
-Entiendo que es una manera poco ortodoxa de poner las tracas, pero me resulto bastante pragmática, pues puse las tracas sin darles forma,como salieron de la sierra, sin siquiera pasarlas en la regruesadora, y solo tuve que ajustar cuatro, a las que estoy llamando "atunes" aunque los reales, son pequeñas tracas en forma de cuña, que se usan de manera adicional, para completar el ancho que las tracas no logran cubrir, por la expansión en abanico de la superficie del casco llegando a la popa.
-Si nos resulta, la patentamos.....je...je.

-En cuanto a los escupe-aguas, 8) ya somos dos, yo tampoco se que son, suelo llamar de manera tonta a las cosas, para mi mismo claro esta, pero de tanto repetírmelo; acuño el termino, y lo empiezo a escribir para los demás. Creo que puedes llamarles sin problema "deflectores anti-salpicaduras", (splash baffle) y que en este caso tienen el propósito principal, de colaborar con el alto francobordo que éste tiene en proa, para evitar "que te vayas por el ojo", como suelen decir cuando clavas la proa, y conviertes tu velero en submarino.

[dalogo]

Ahora lo veo, y es debido a la curva hacia afuera en las cuadernas 0, 1 y dos.

De todas formas ante una racha fuerte con el viento de popa a proa seguro que sigue haciendo el submarino. Mi rg lo hace de maravilla

Ya tengo terminado los planos en CAD del predator (le he corregido muchas cosas) voy a probar a modificar las tres primeras cuadernas a ver que tal se ve en 3D. Tengo decidido que sera mi proxima construcción para el invierno.

Sigo atento . Saludos

[albertobasulto]

-Sí, el "Predator" tiene unas formas hermosas, y ojalá que navegue de maravilla, cuando lo vayas hacer, me avisas quizá me anime a hacer uno .

[gerardo navarro]

-Sí, el "Predator" tiene unas formas hermosas, y ojalá que navegue de maravilla, cuando lo vayas hacer, me avisas quizá me anime a hacer uno .

me invitan al paseo no me dejen votado a mi je je je quiero uno tambien...

[albertobasulto]

-Gerardo.

predator.zip

(125.93 KiB) Descargado 364 veces

-Mira esta belleza.

[dalogo]

-Gerardo.



Adjunto:
predator.zip [125.93 KiB]
4 veces





-Mira esta belleza.
-Gerardo.

predator.zip

-Mira esta belleza.

Pero ojito, que tiene un fallito en la cuaderna 2 (empezando de 0 y desde proa)

Saludos

[albertobasulto]

-Dame una pista no veo el fallo.

[gerardo navarro]

-Gerardo.

El adjunto predator.zip ya no está disponible

-Mira esta belleza.

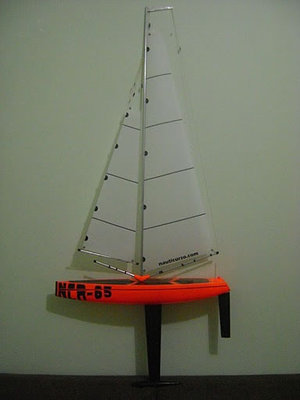

gracias Alberto por el plano del predator, pero ayer estube todo el dia viendo 20 videos que hay de este velero en la pagina de nauticurso.com, para ver estudiar mas lo de las velas, y me quede enamorado de este modelo de RG.65, pero creo que otra version mejorado...


tu por casualidad tienes los planos de el..... vaya que si es bonito este velero..

[dalogo]

Hola Alberto:

Ahora estoy en un ord portatil y no tengo autocad para explicar bien el tema, he conseguido abrirlo en pdf. Si observas el plano de las cuadenas y miras la linea de cubierta ves un pequeño zigzagueo. Aparentemente no se aprecia mucho.

Siempre antes me dedico a dibujar antes que a pasar los planos a las maderas. Cuando empece a trabajar los planos en cad, fui sacando cuaderna a cuaderna. Cuando las plante en 3D pude comprobar al dar la vista en planta que la parte de la proa era una onda. Pasame tu mail por privado y te mando los planos modificados (los originales con el defecto no se si los borre, a ver si instalo el cad y puedo funcionar)

Saludos

[albertobasulto]

-"Gerardo" no lo tengo pero, si lo encuentro te aviso.

-Saludos afectuosos

[jemare2003]

Felicidades Alberto, van muy bien los tres proyectos, ¿Los tres los vas hacer de rc?

Por cierto en. Que parte de Yucatán estas, Mérida o Progreso, es lo que me imagino.

Un saludo

[albertobasulto]

-"Dalogo"

-Mientras la carena esté bien.
-No te preocupes por el desalineo en la cubierta, el molde normalmente se deja largo y a la hora de refinarlo lo alineas.

[albertobasulto]

"Jemare"

-Sí, los tres van a ser "IOM" RC de competencia.
-Quiero ver si con esto, promovemos un poco el hobby aquí en "México", pues no obstante de que somos un país que debido a sus dos penínsulas, tenemos mas costas que si fuéramos una "isla redonda", hay muy poca pasión por el mar y por los barcos.
-Creo que falta darlos a conocer, para despertar el interés de la gente. 8)
