Hidra version Aljibe..,

[gerardo navarro]

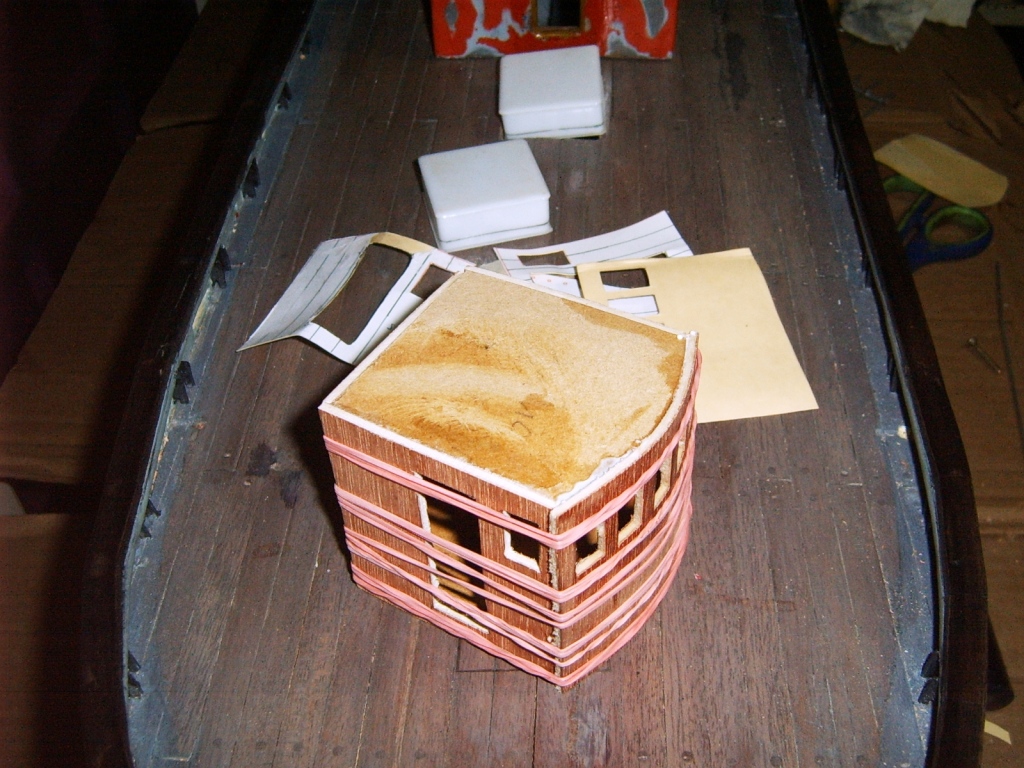

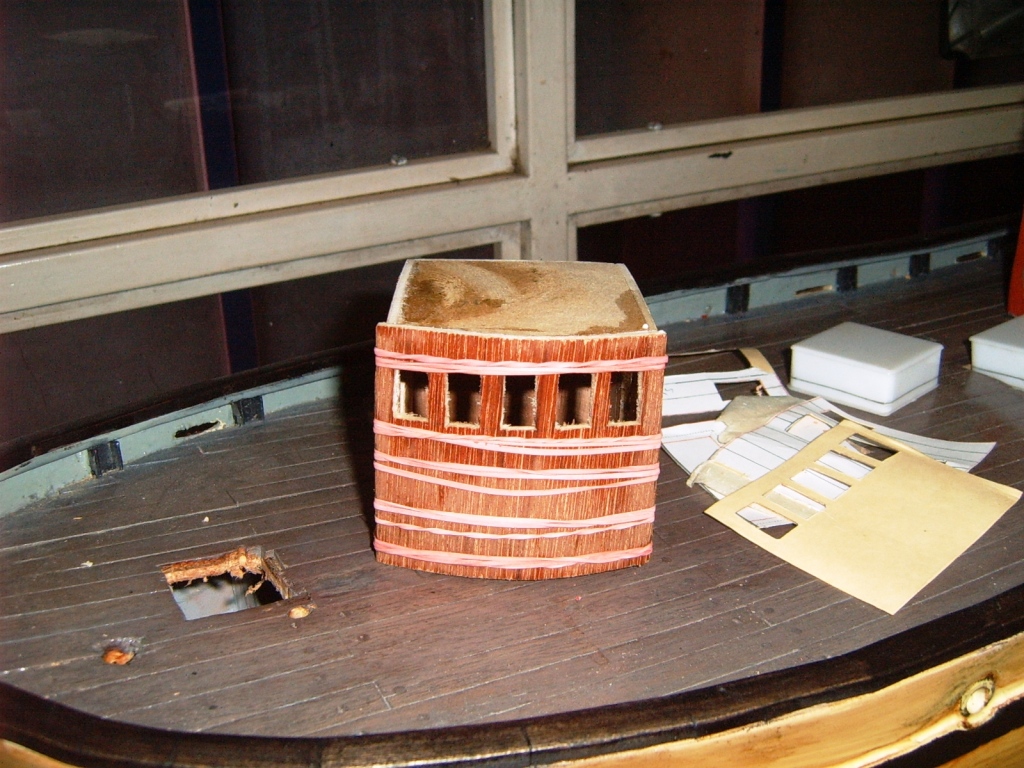

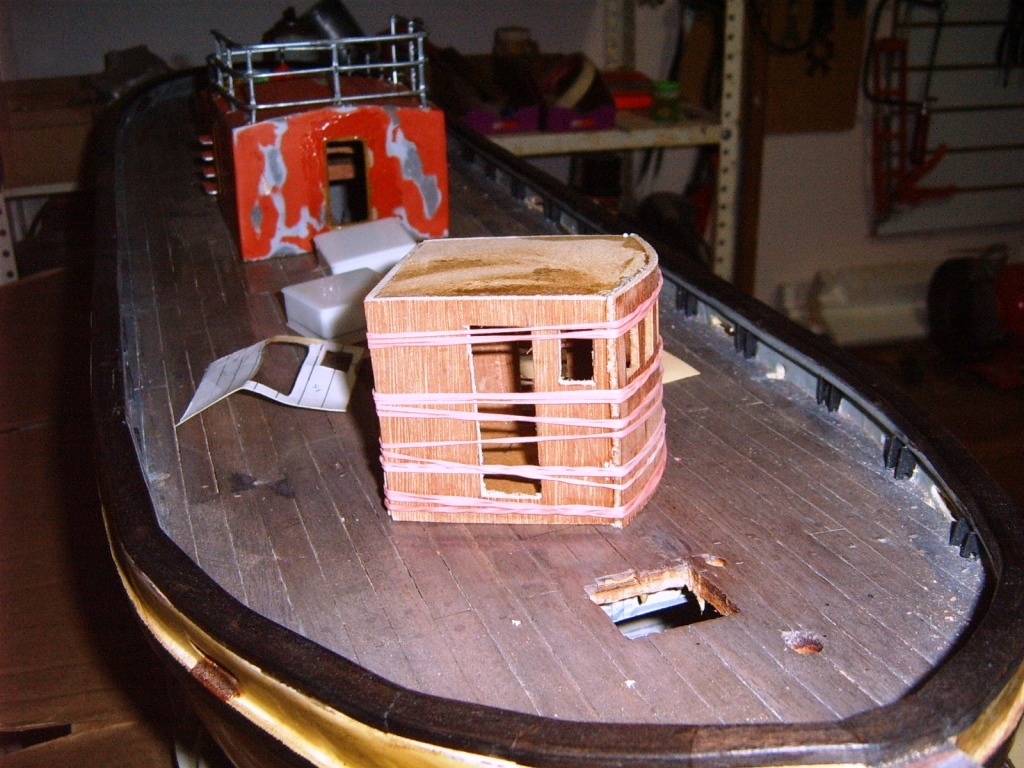

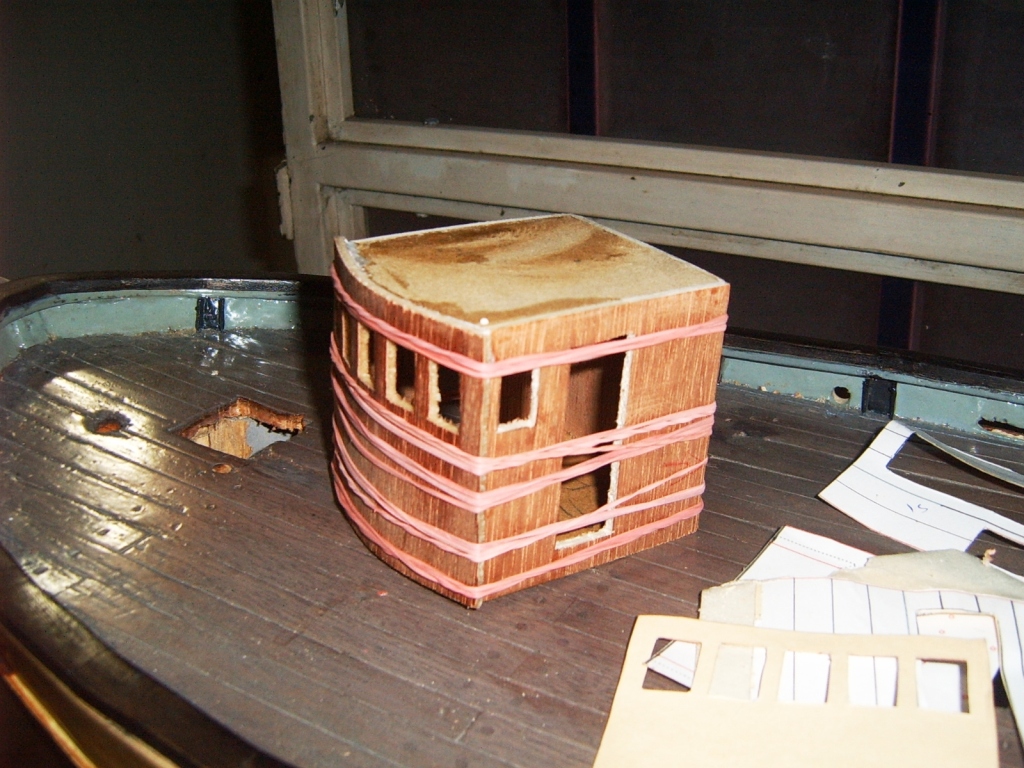

con el molde saque el frente de la cabina, introduje en agua tibia, y al doblar la pegue con cola blanca para carpintero, sujete con ligas de goma, y dejare secar hasta mañana...

[josezerzo]

Espero reanudar el trabajo pronto para ayudarte en todo lo que pueda, pero por ahora el trabajo y la familia me absorbe el poco tiempo libre que tengo, pero voy hacer todo lo posible por seguir.

Saludos y adelante.

[josezerzo]

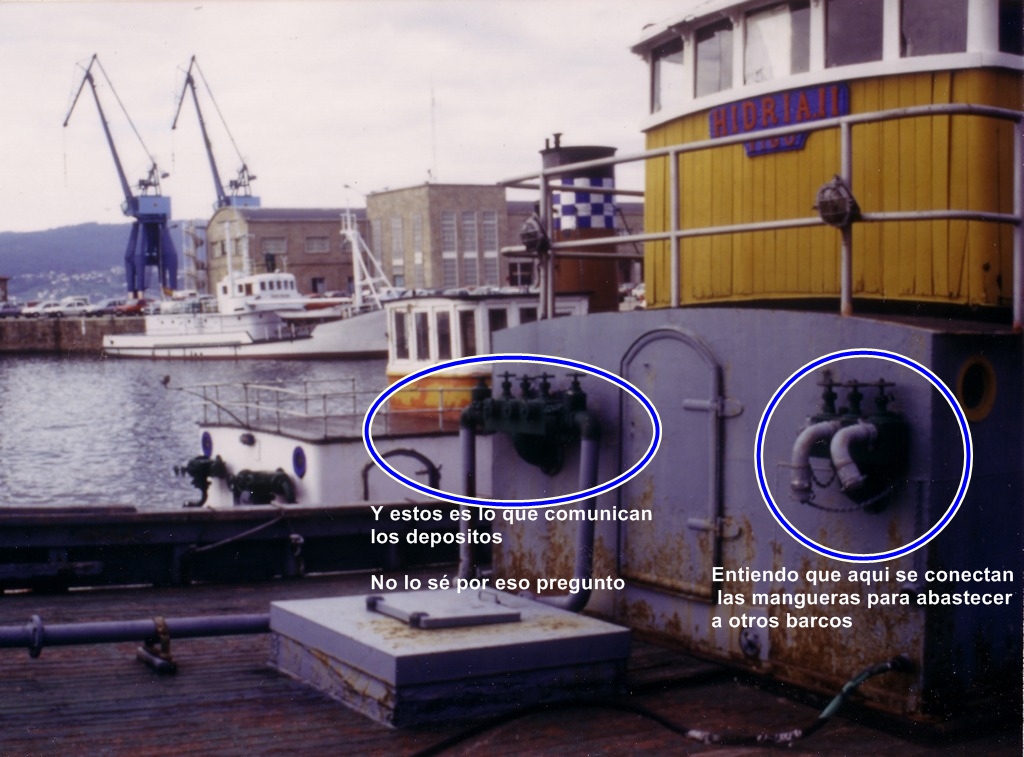

Hola Gerardo una pregunta, he continuado con el Hidria, pronto cuelgo fotos, pero tengo una duda, por donde van las tuberías de la cubierta y donde acaban. Terminan en una bomba para conectar las mangueras a los otros barcos o como es.

El Roberto no tiene bomba solo las tubería por la cubierta, imagino que conectan las mangeras a los grifos que te muestro en las fotos.

http://www.modelismonaval.com/mny/roberto.html" onclick="window.open(this.href);return false;



Saludos

[gerardo navarro]

josezerzo, hasta ahora llego a casa y veo tu mensaje, mañana te pongo como van las tuberias, y si lleva una bomba, asi como los grifos que tienes en circulo lleva atras en popa (pared del mamparo), es que eso lo tengo en el negocio de mi hermana, mañana lunes te lo pongo... tenme paciencia je je je..

Saludos....

[gerardo navarro]

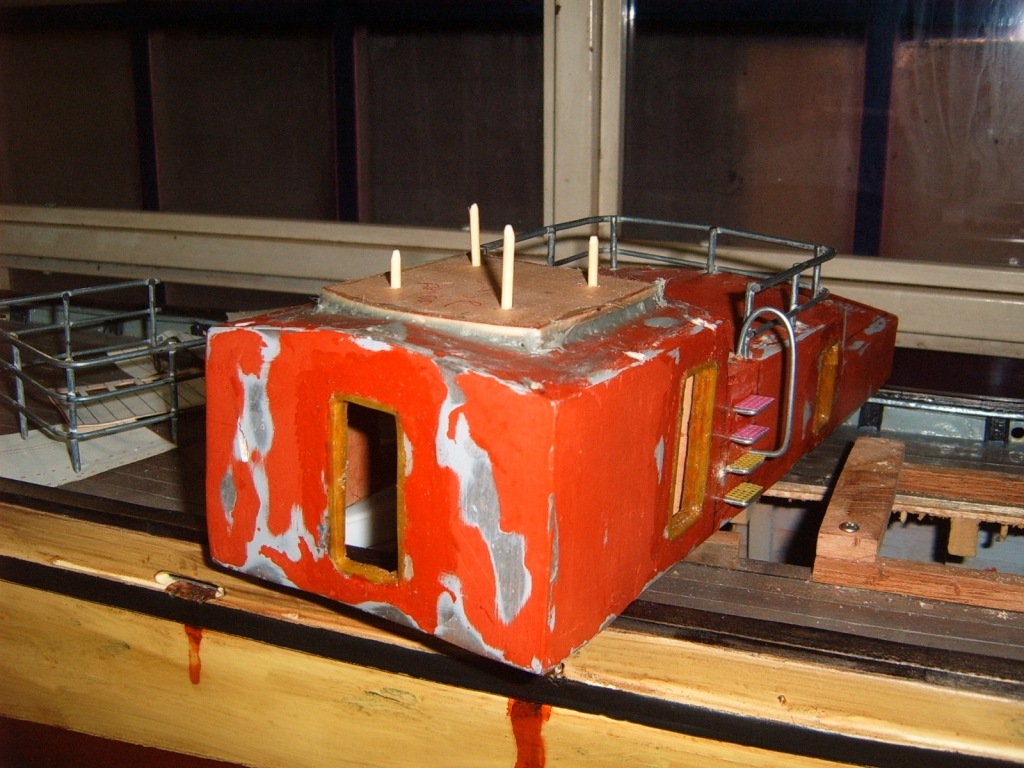

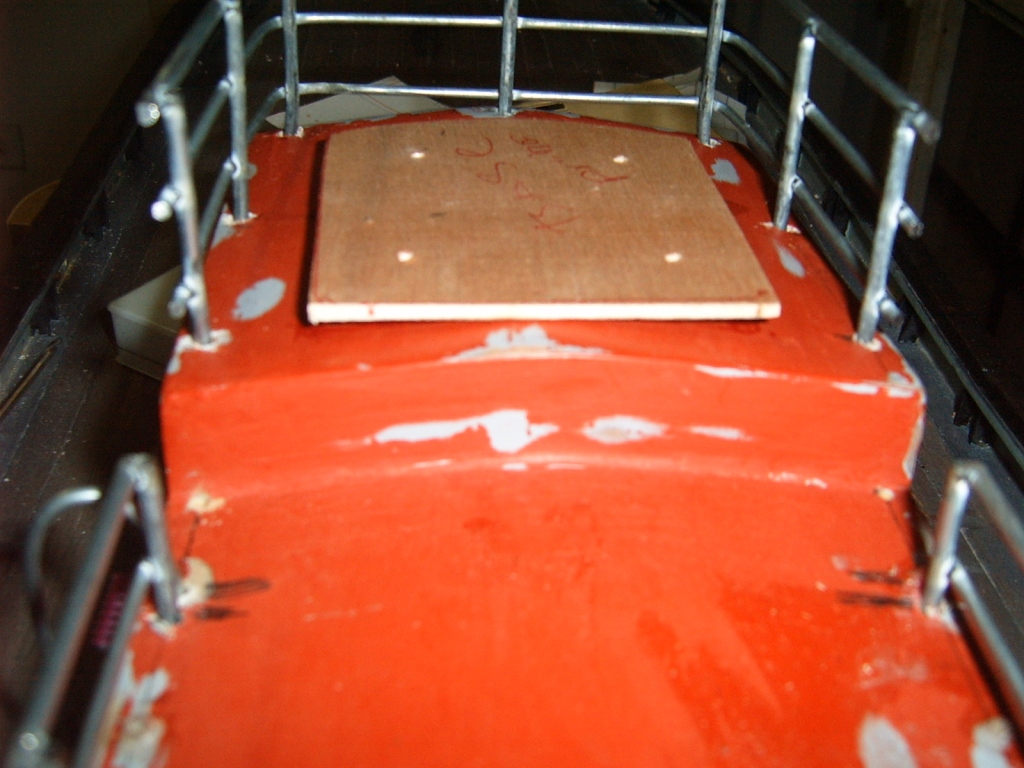

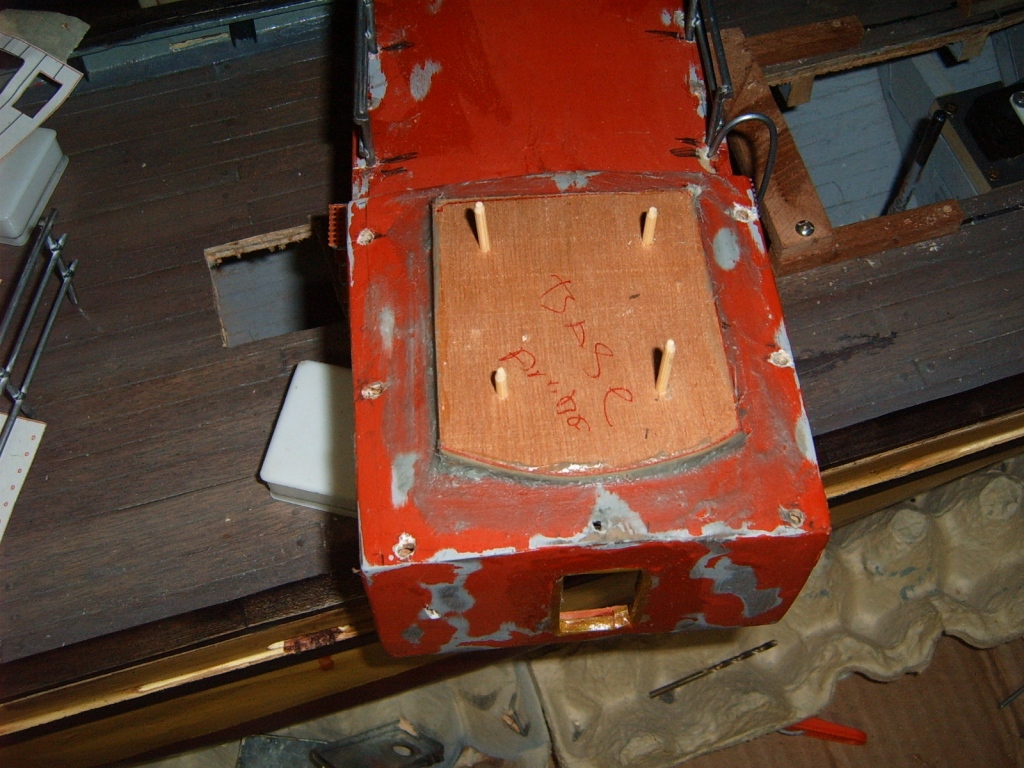

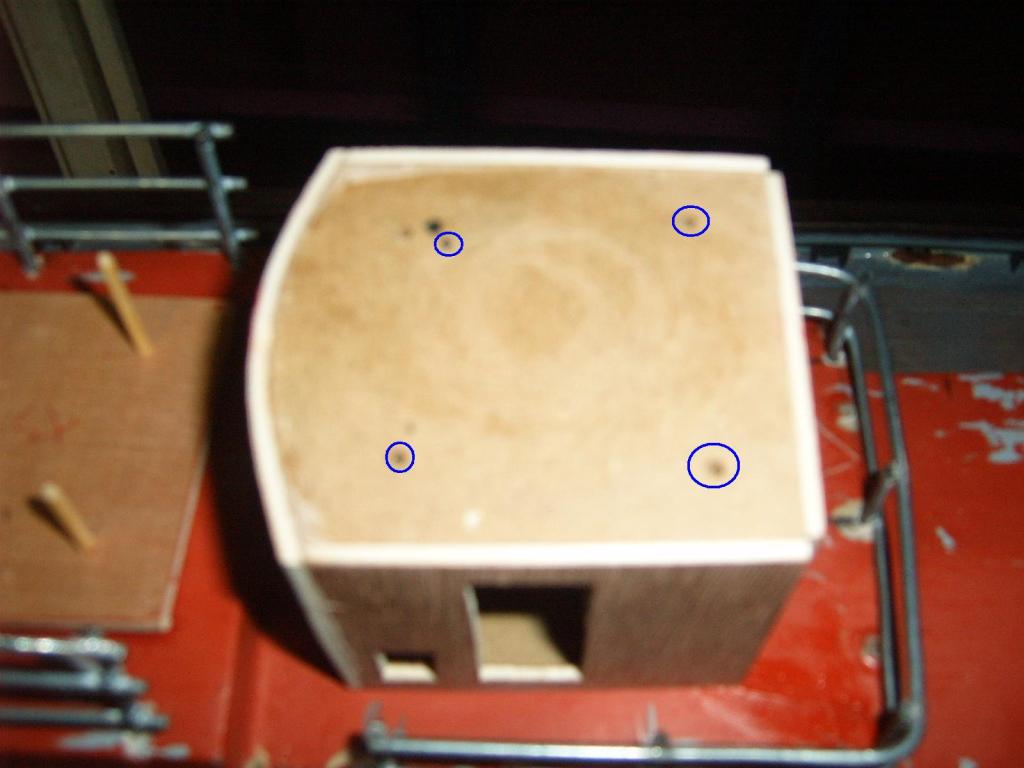

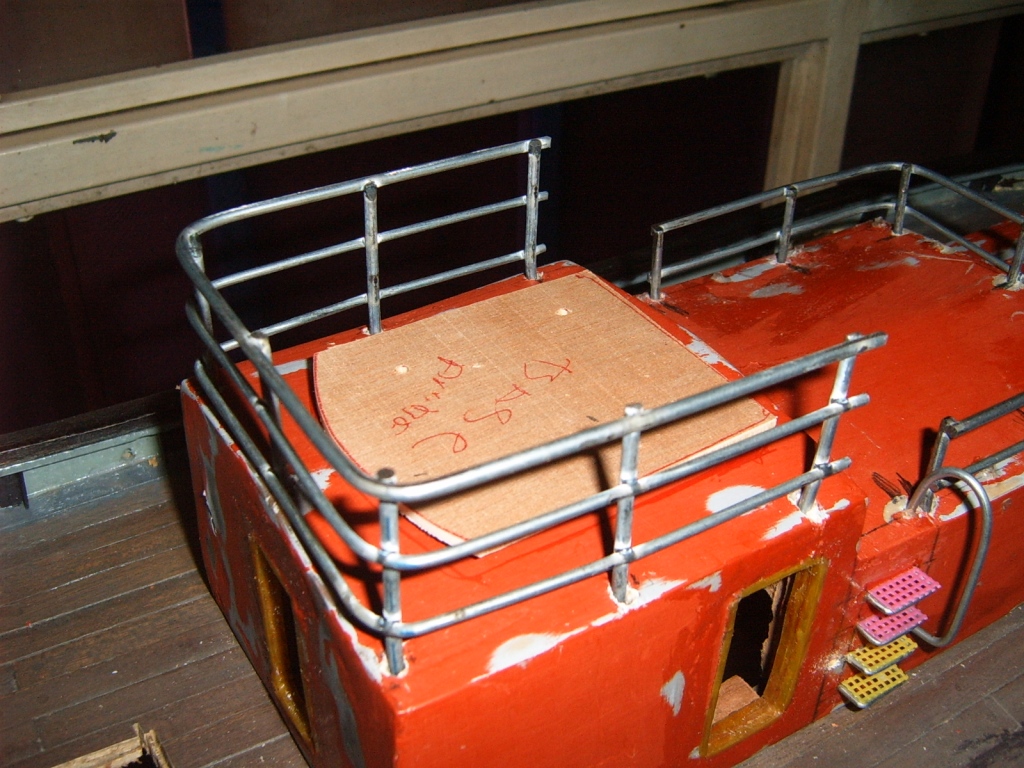

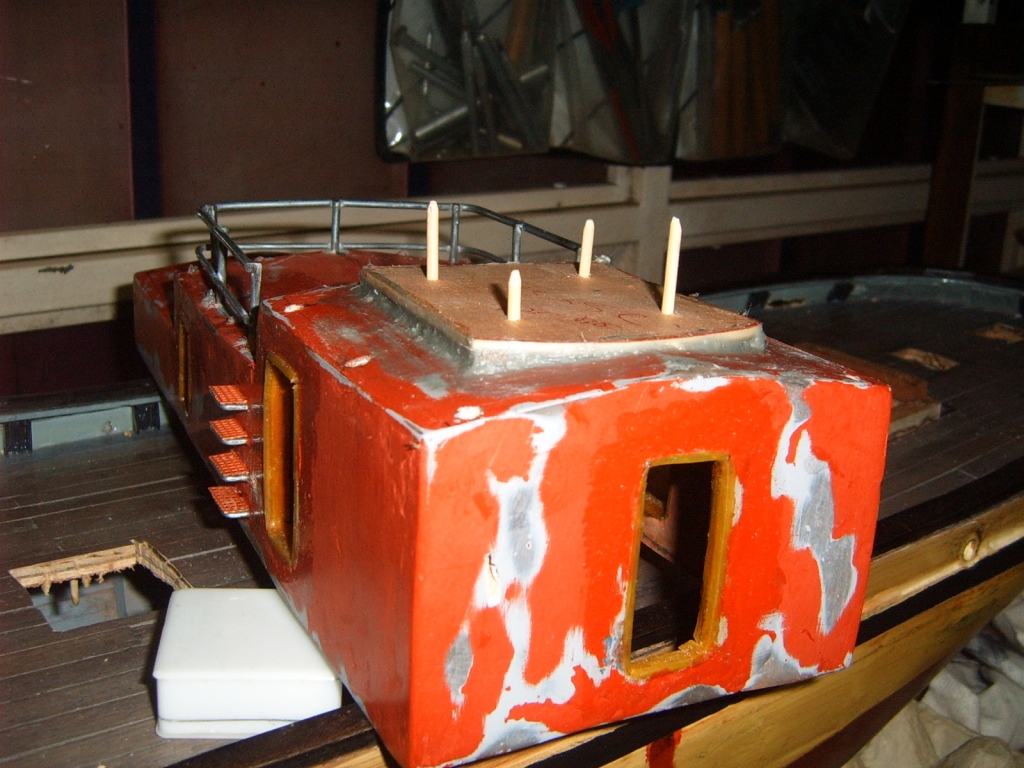

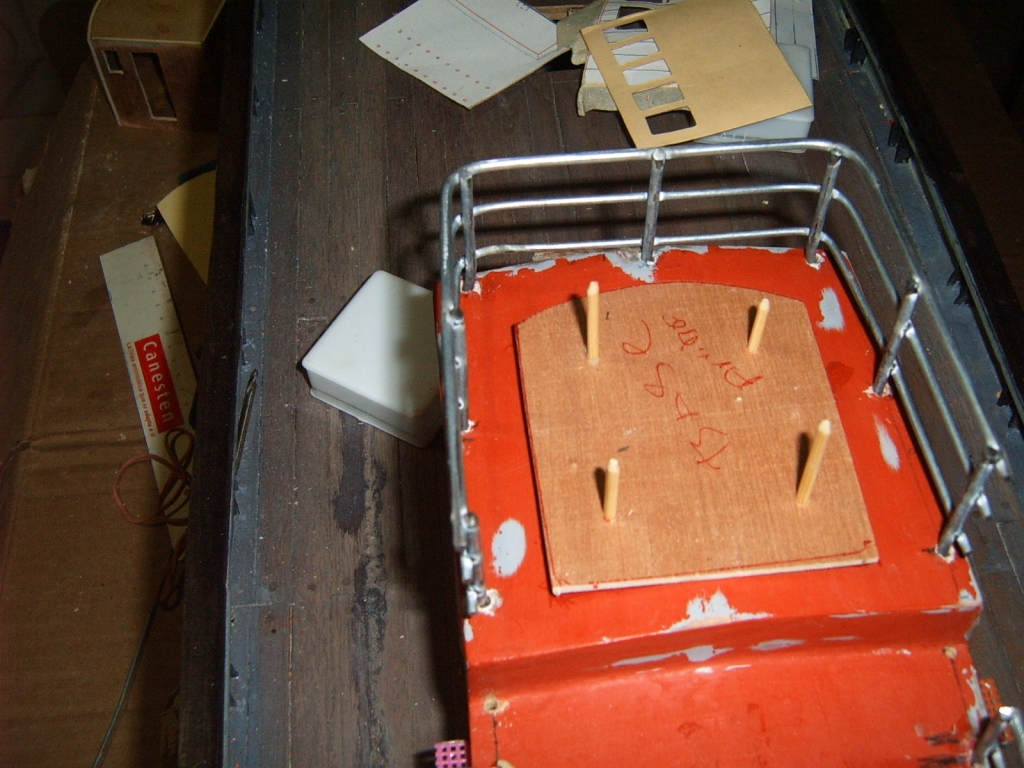

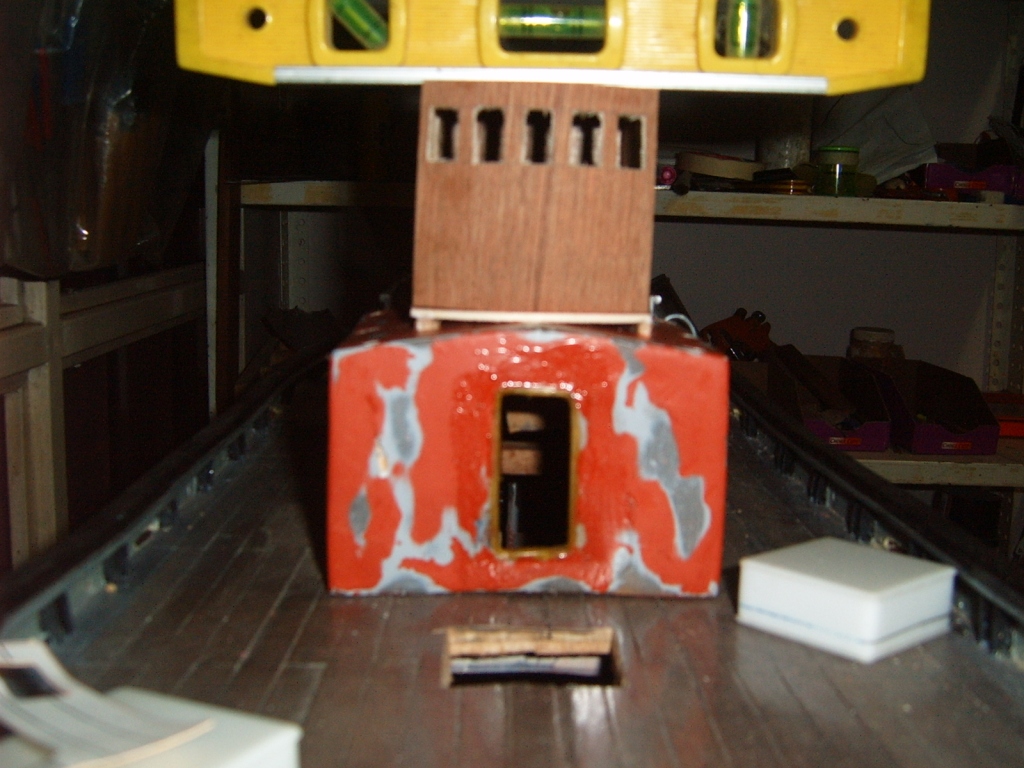

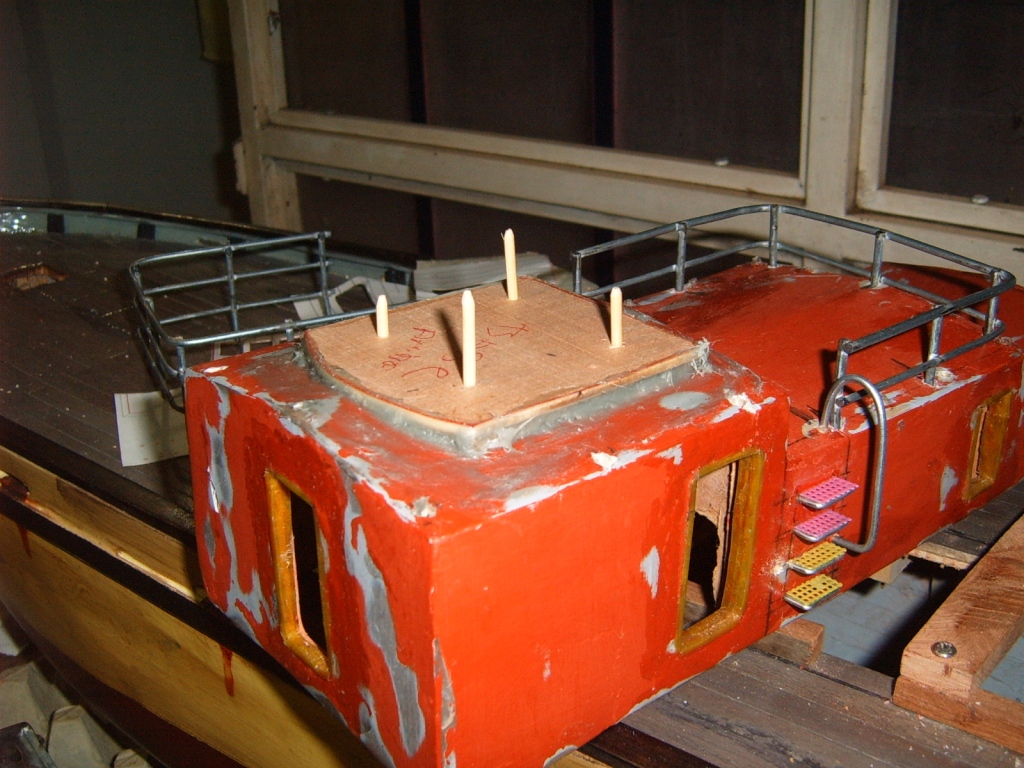

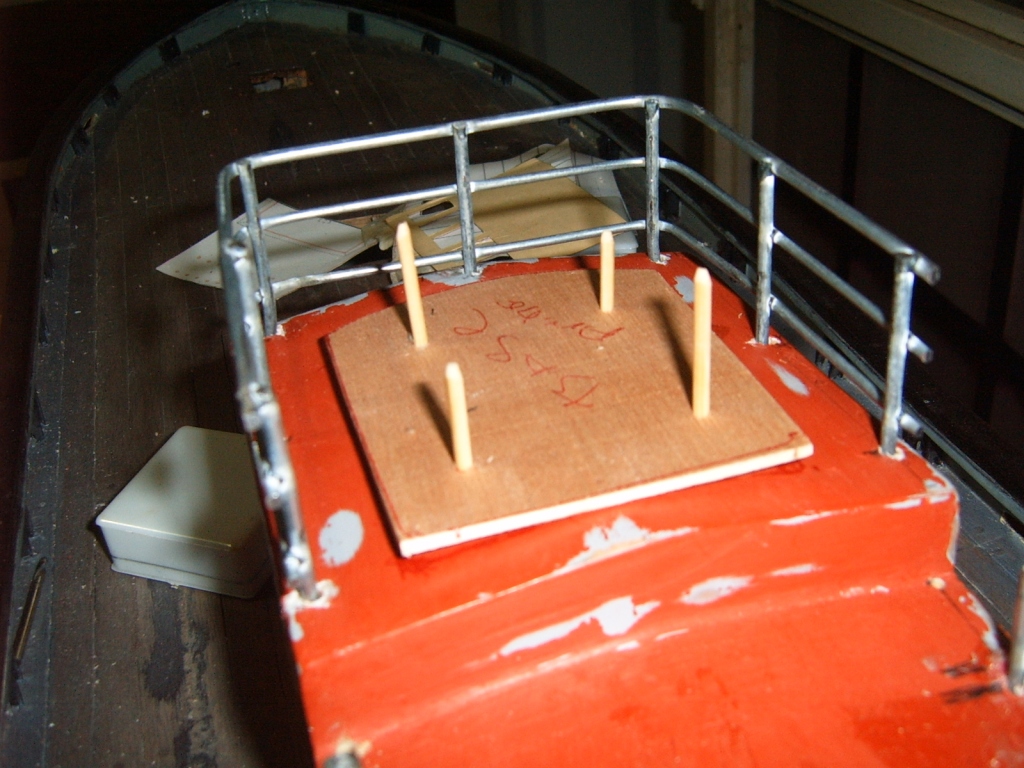

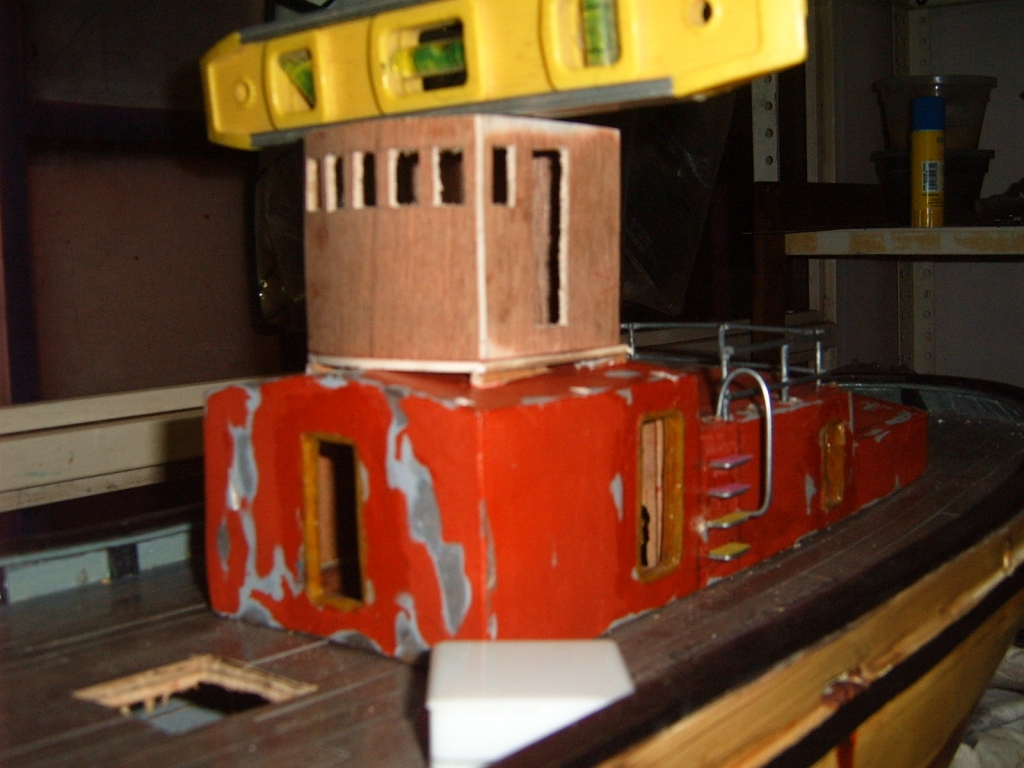

hoy en la noche, aproveche y hice un molde del piso de la cabina, para mediante palillos unir a la otra extructura, dejo fotos...

[gerardo navarro]

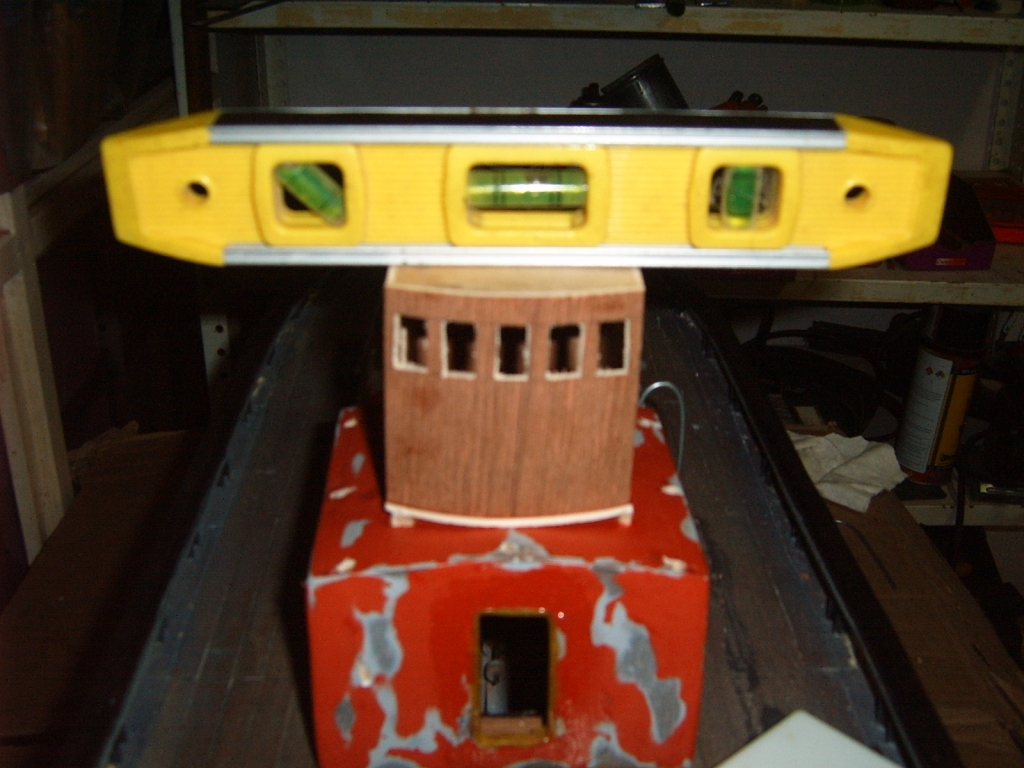

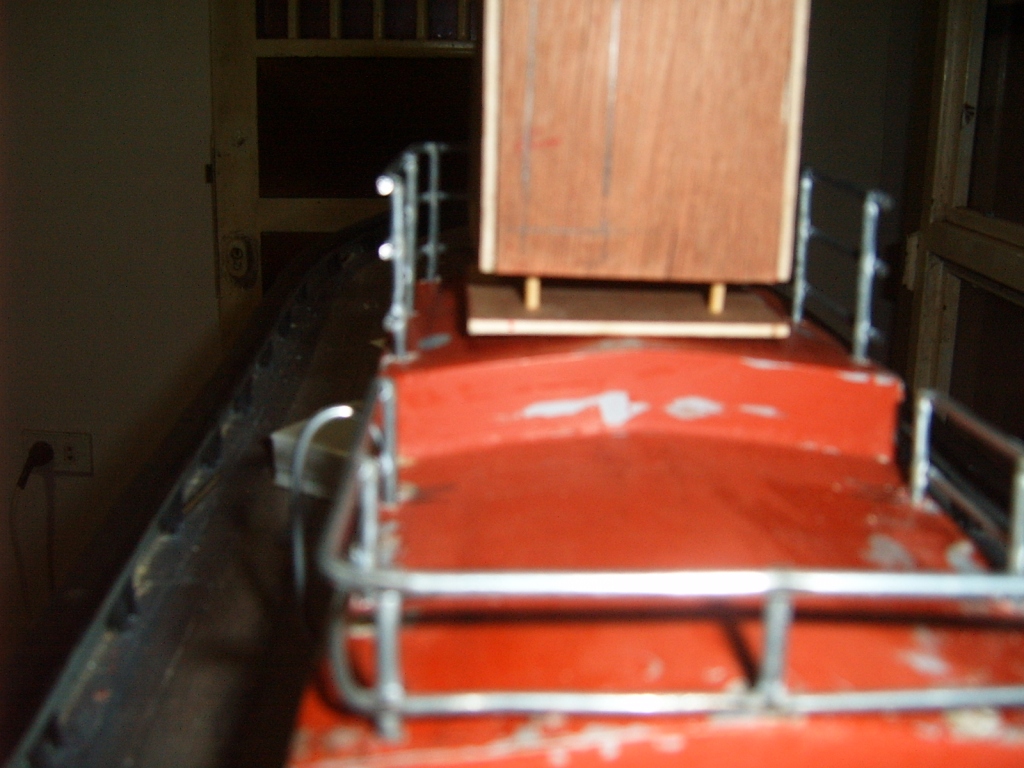

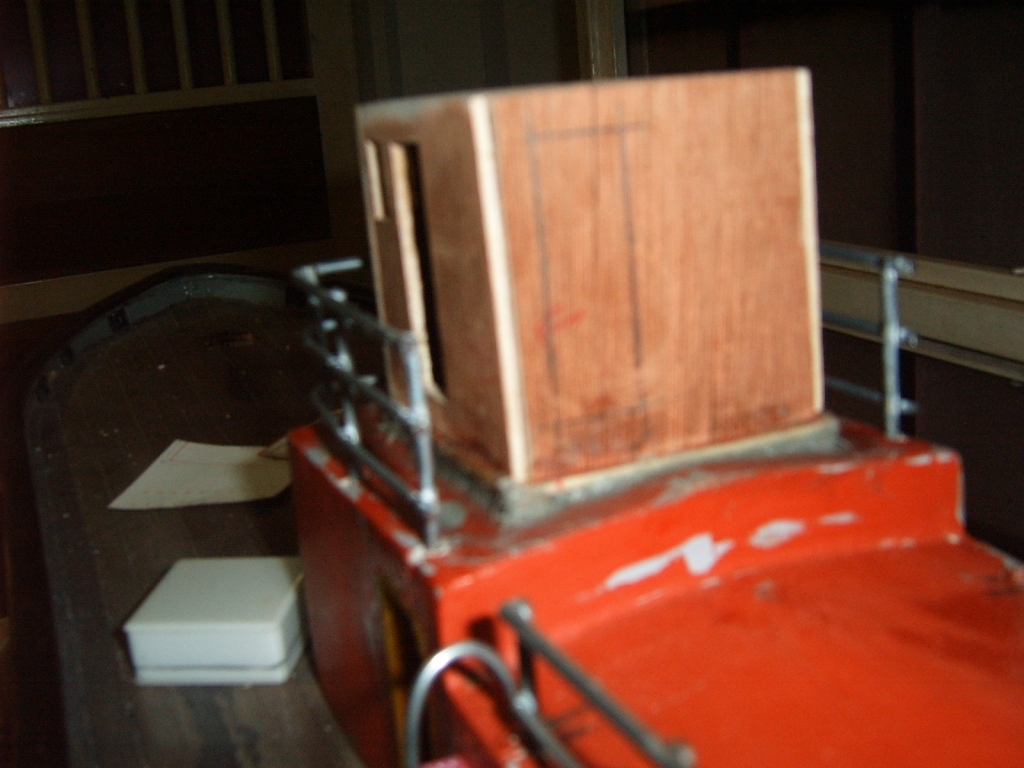

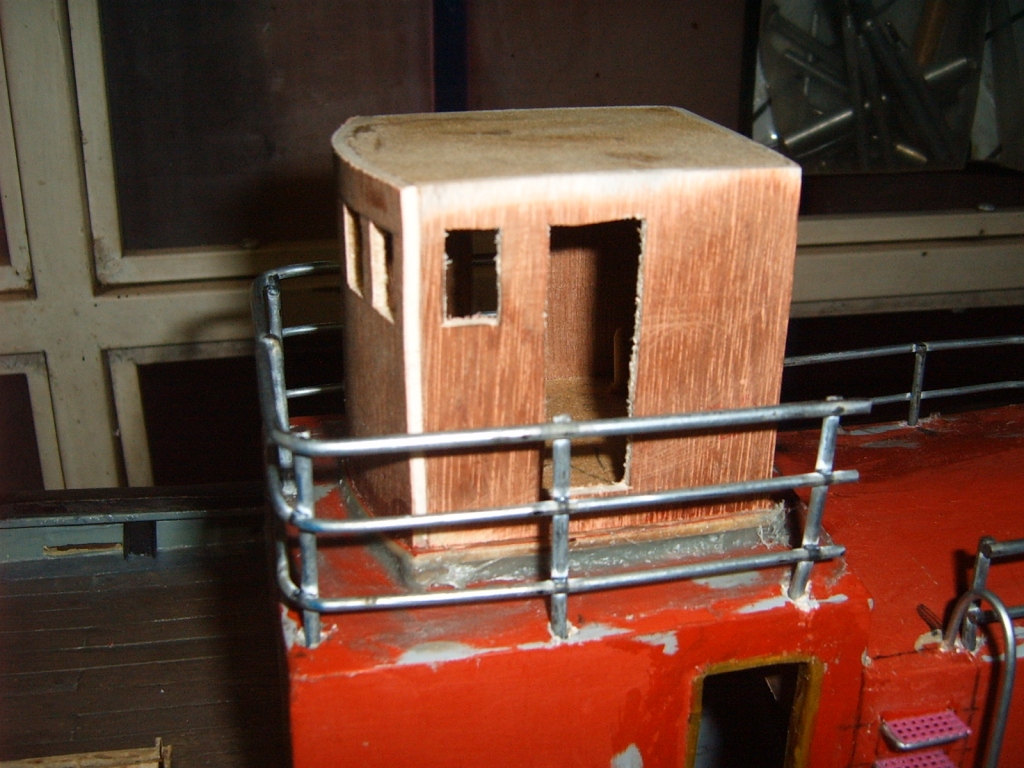

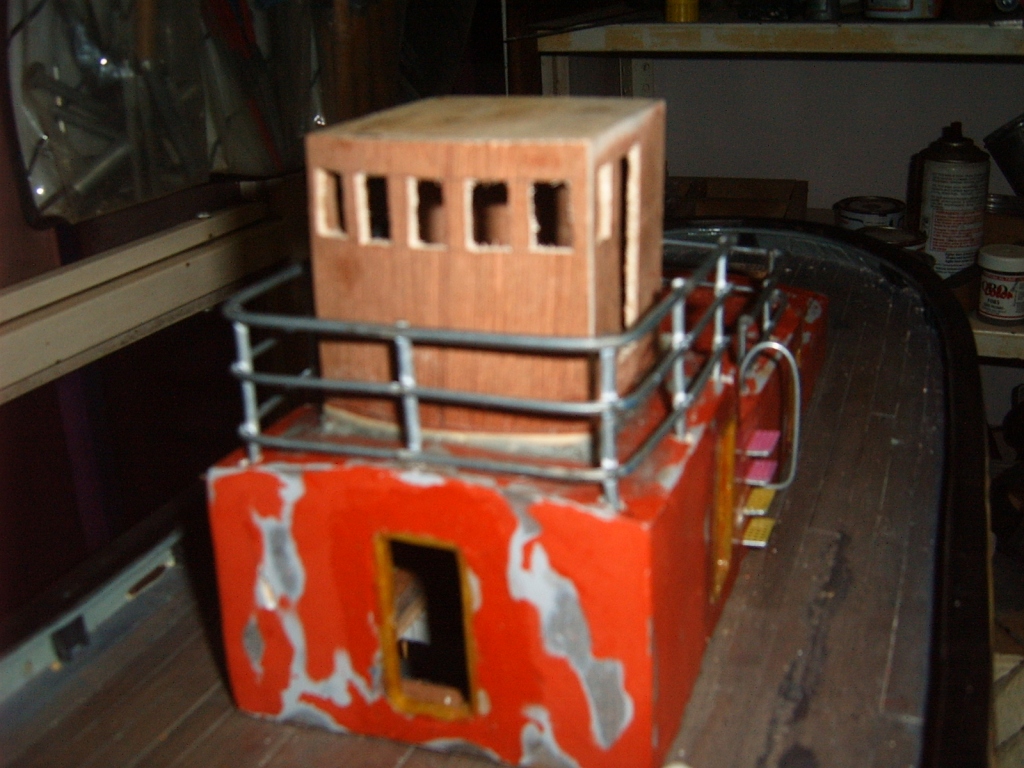

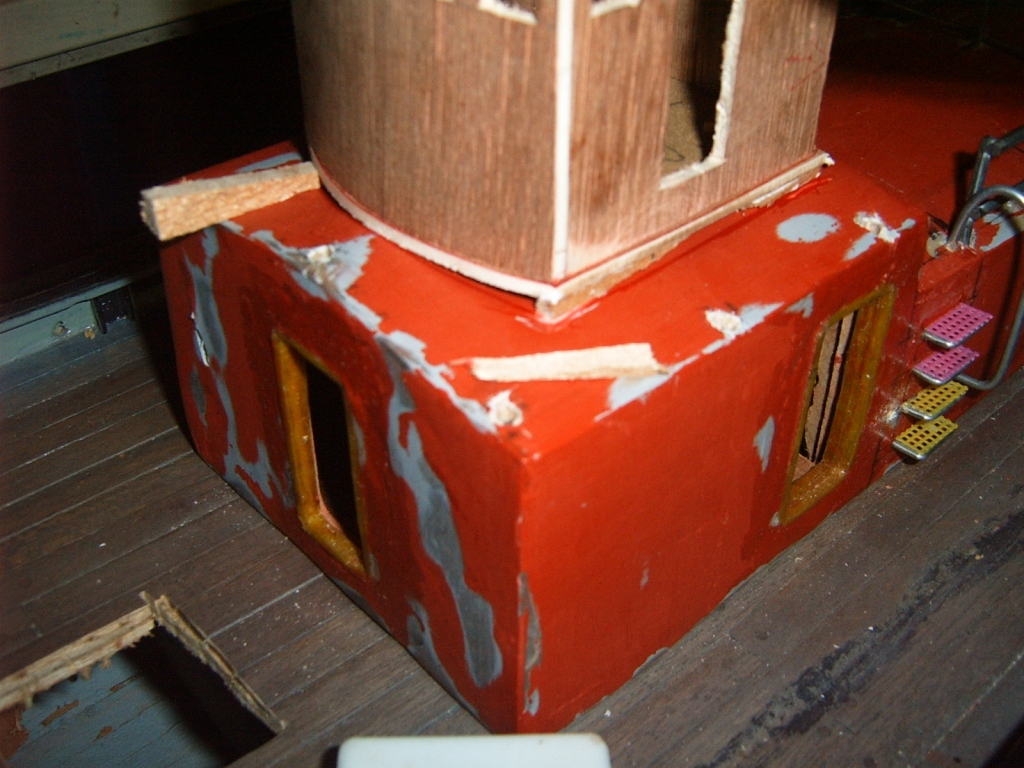

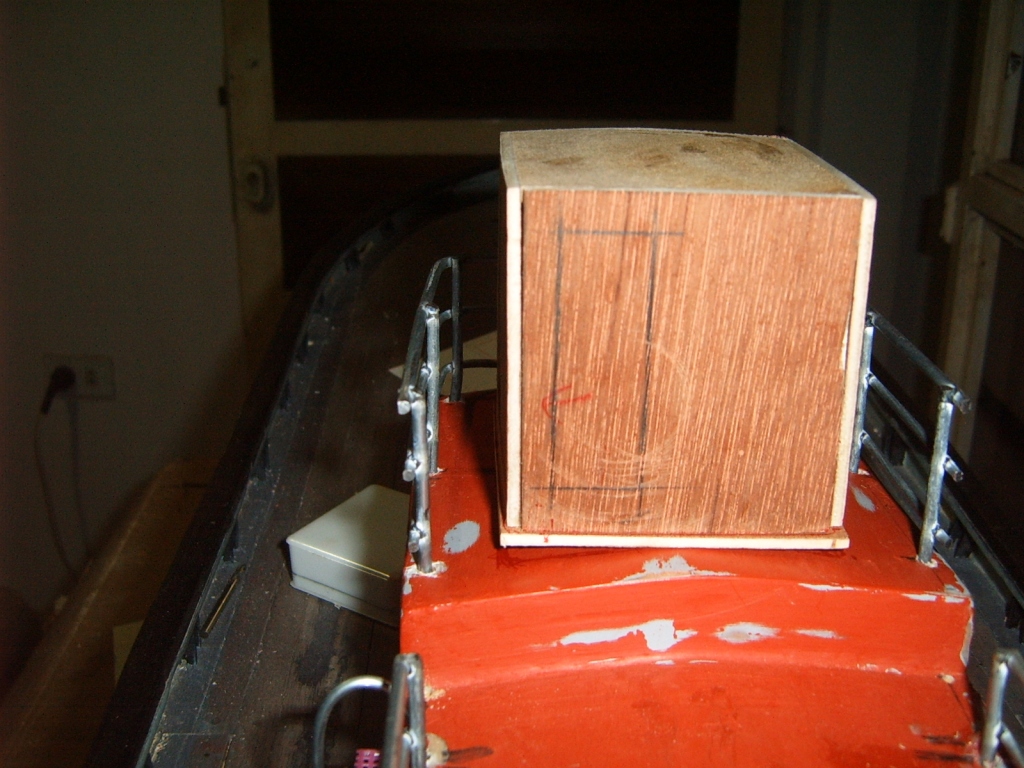

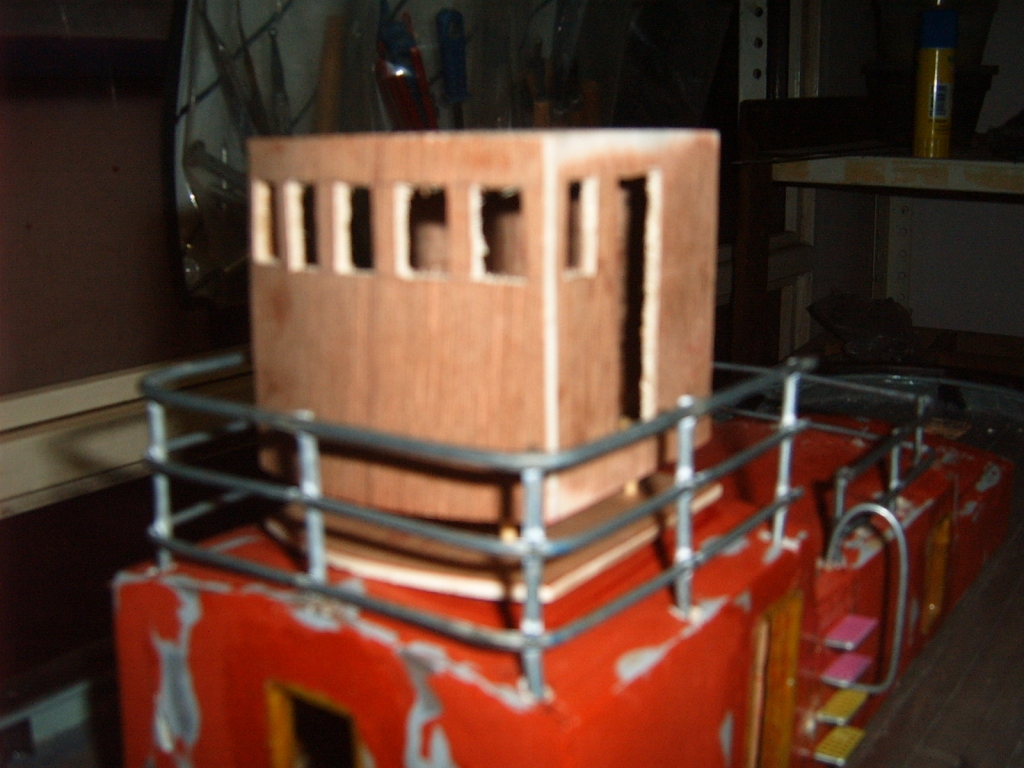

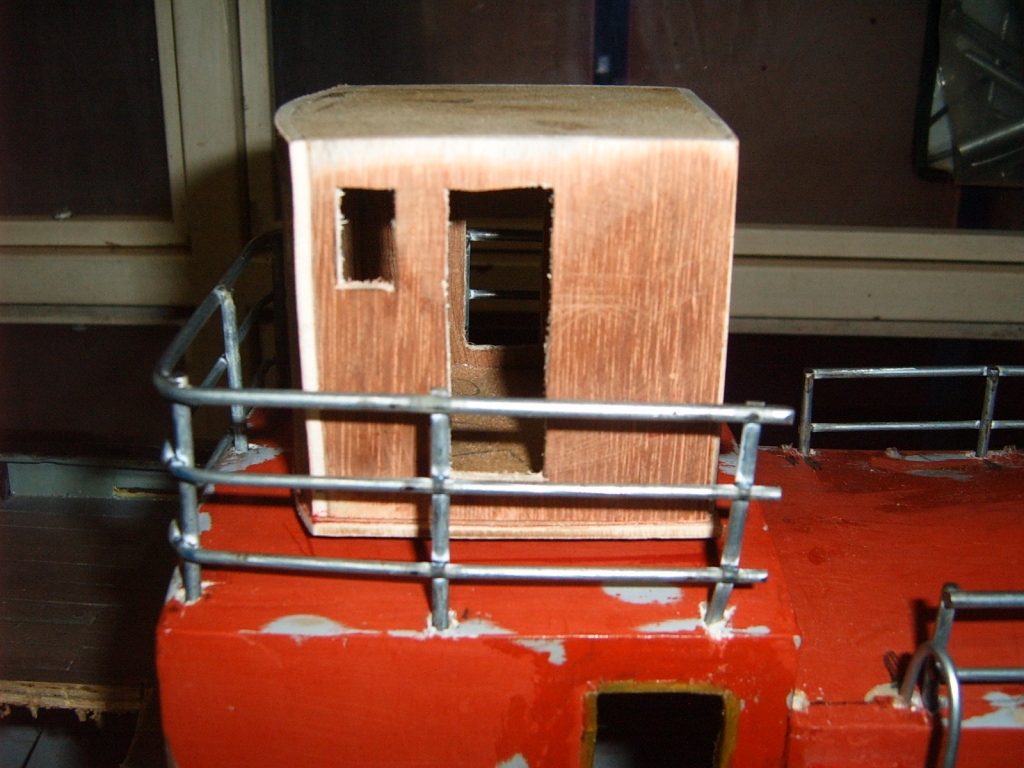

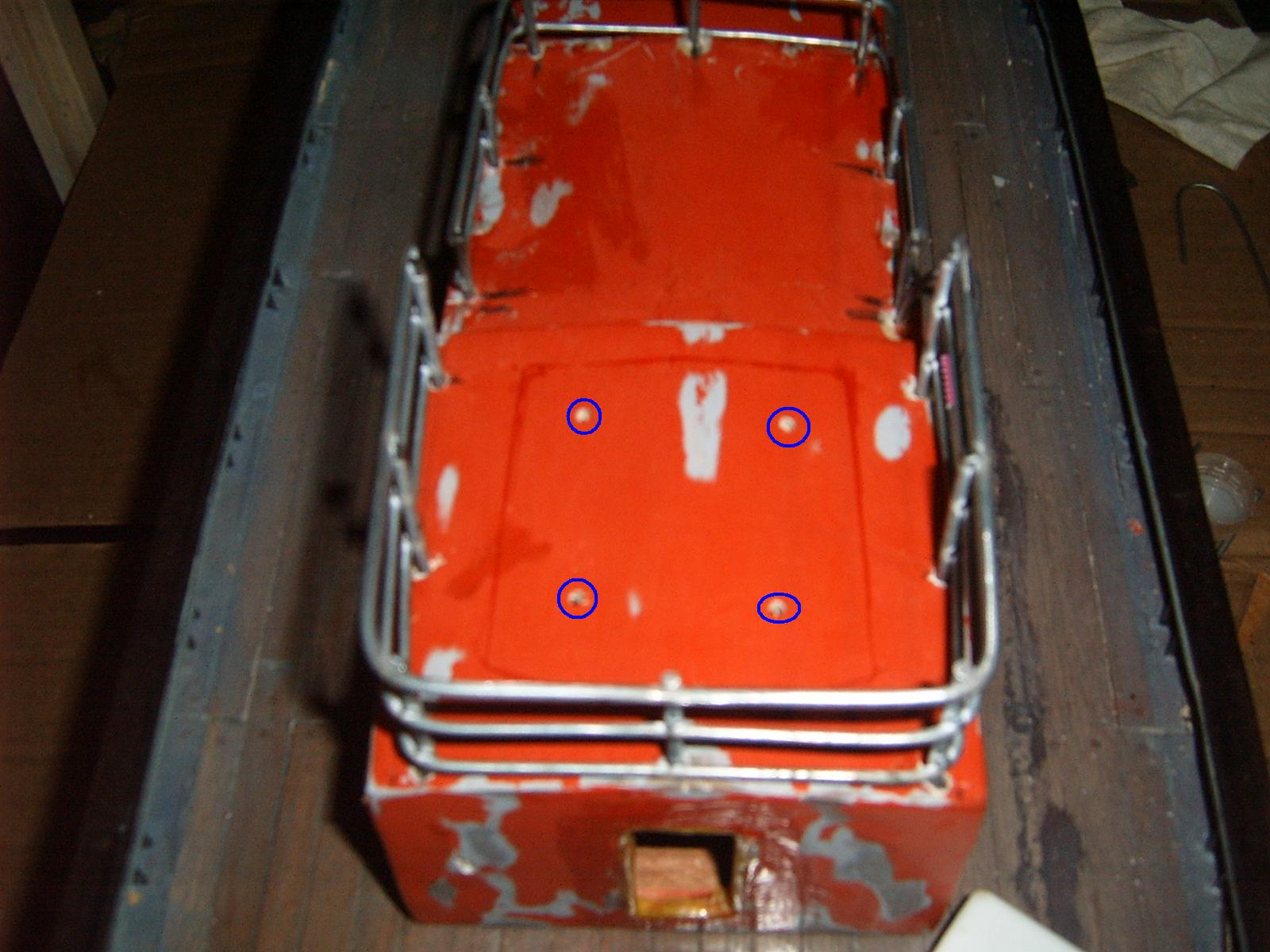

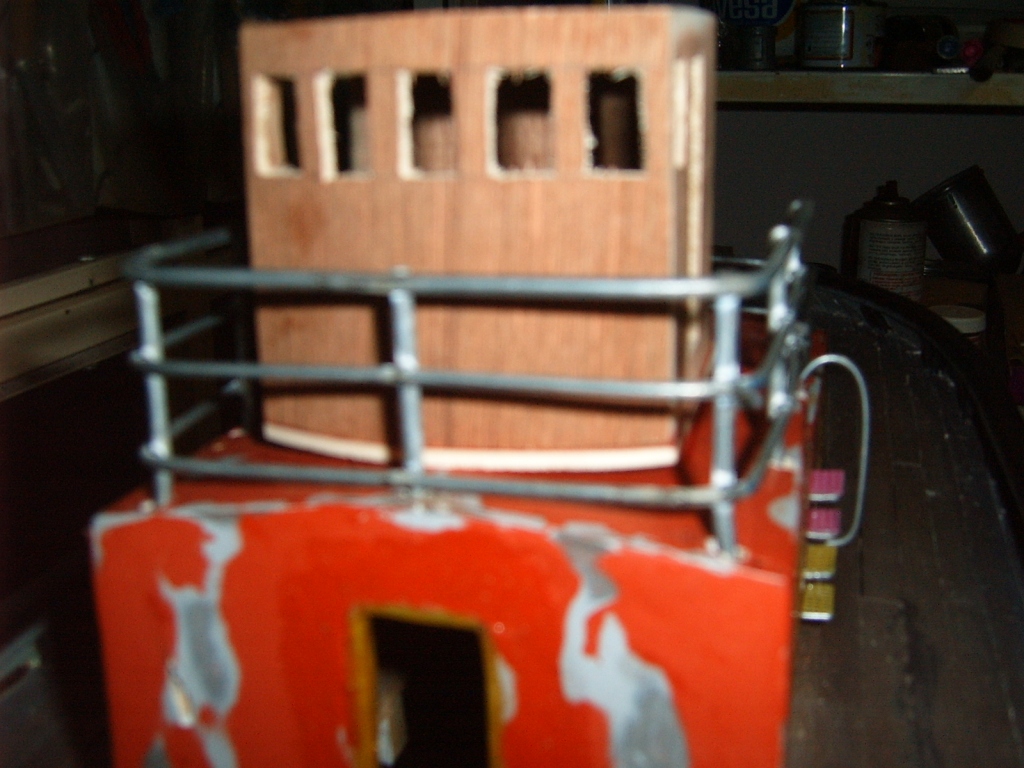

ya con esto queda fijada la base donde descansara la cabina, y sera desmontable......

[gerardo navarro]

Hola Josezerzo, tan solo para decirte, que no he podido encontrar el archivo del plano, donde tenia distribuida la tuberia, pero de todas formas a lo mejor no te hubiese servido de mucho, ya que la informacion la saque de otros hidrias, ya que de este (aljibe) no hay muchas, asi como pocas fotos, ese fue nuestro error, hubiesemos empezado con la version pasaje que si hay muy pero muy buena documentacion como para hacerlo "replica" al original sin incurrir en errores y reproche, pero se me ocurre que acudas a la ayuda del Maes Araola, que a parte de su profesion de politico je je je, es un gran modelista e precursor de los hidrias en esta pagina...

yo me demoro esta semana, para el fin de semana, coloco tuberias si quieres me esperas esta y vamos a la par los dos con las tuberias la proxima semana...

hasta luego hermanito putativo josezerzo...

[gerardo navarro]

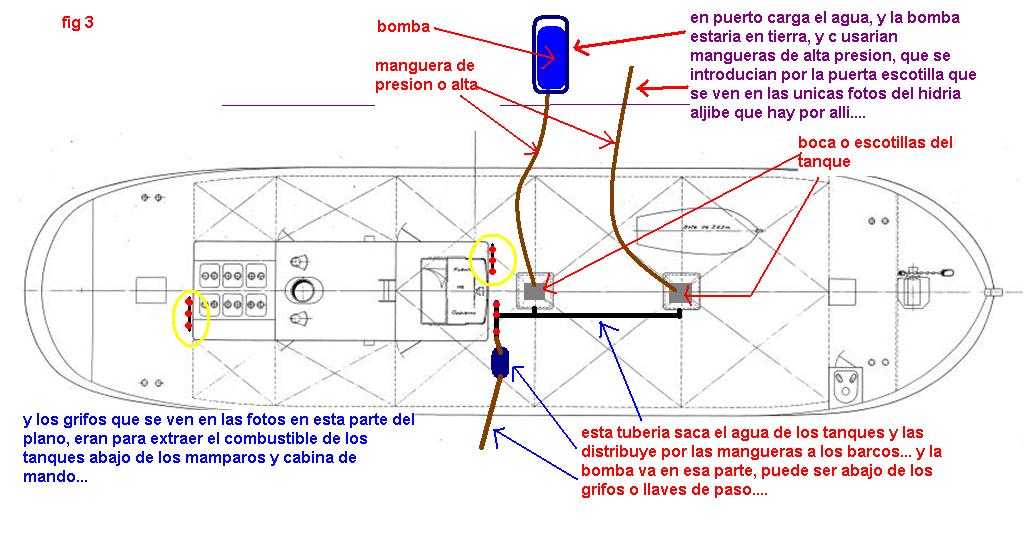

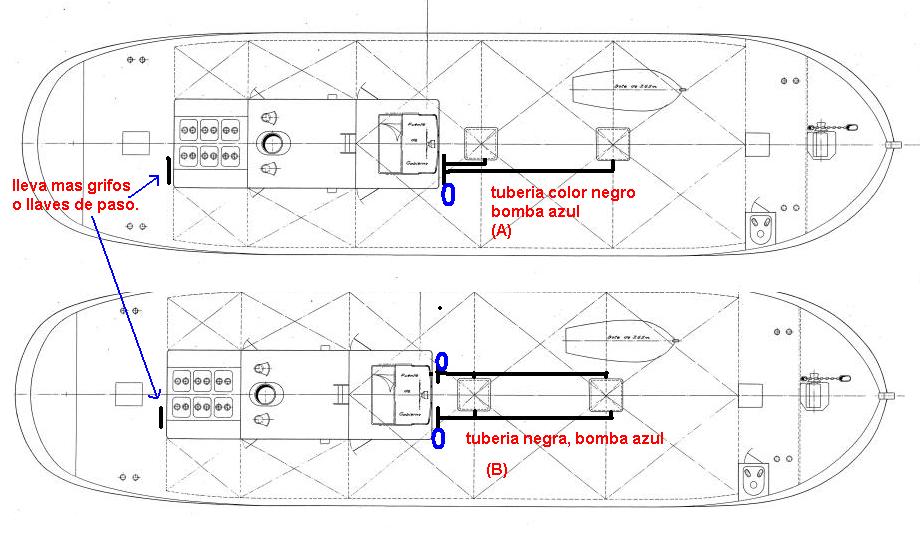

bueno sobre el plano, dos tipos de distribucion de la tuberias y bombas, "A" y "B", pero analizando mas, me voy mas por la fig. 3.....

en la "A", dos tuberias una para cada tanque, y las mismas hacen el llenado y a su vez el vaciado del tanque...

en la "B", dos tuberias, (abajo pantalla del computador) llena los tanques, (bomba azul), y la otra tuberia (parte superior del computador) extrae el agua de los tanques para surtir los barcos...


la fig 3, bomba en tierra, por medio de mangueras llena los tanques por la boca del tanque o escotilla, y por la tuberia mediante la bomba estrae el agua para surtir a los barcos, y los grifos que se ven, son para extraer el combustible de los tanques que estan ubicados abajo d ela extructura de cubierta.... me afinco mas en esta ultima.....

no consegui mas nada, y me di un paseo por google yno hay mucha informacion sobre aljibes (barcos).

[gerardo navarro]

voy a trabajar un poco en la chimenea...

[gerardo navarro]

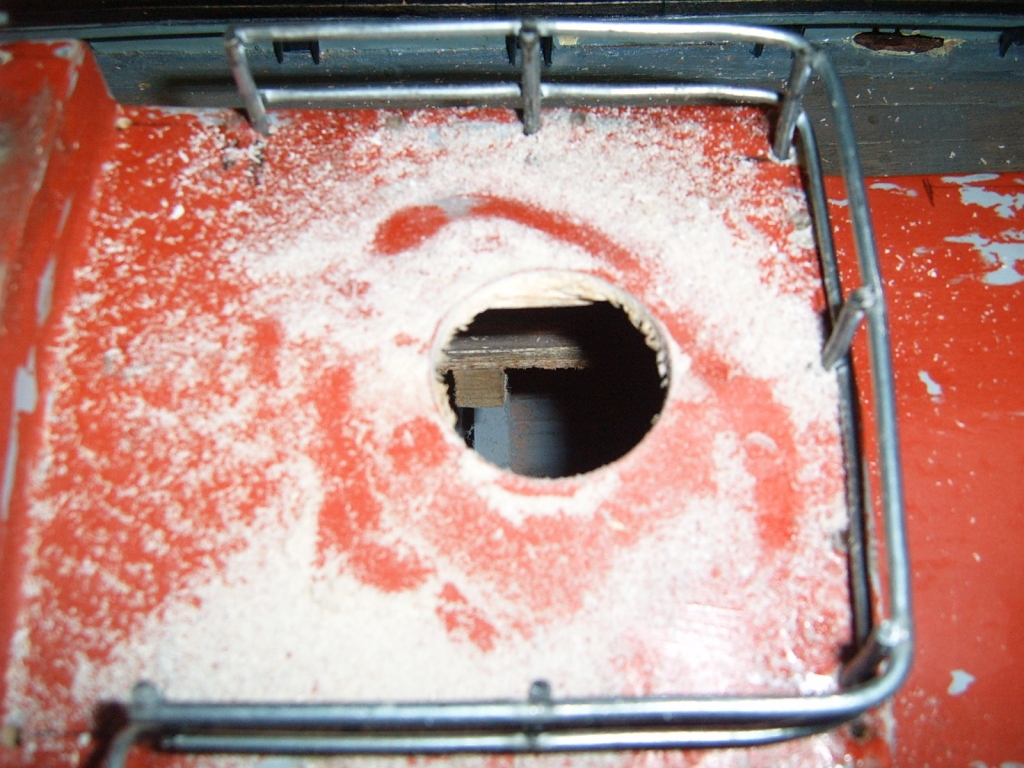

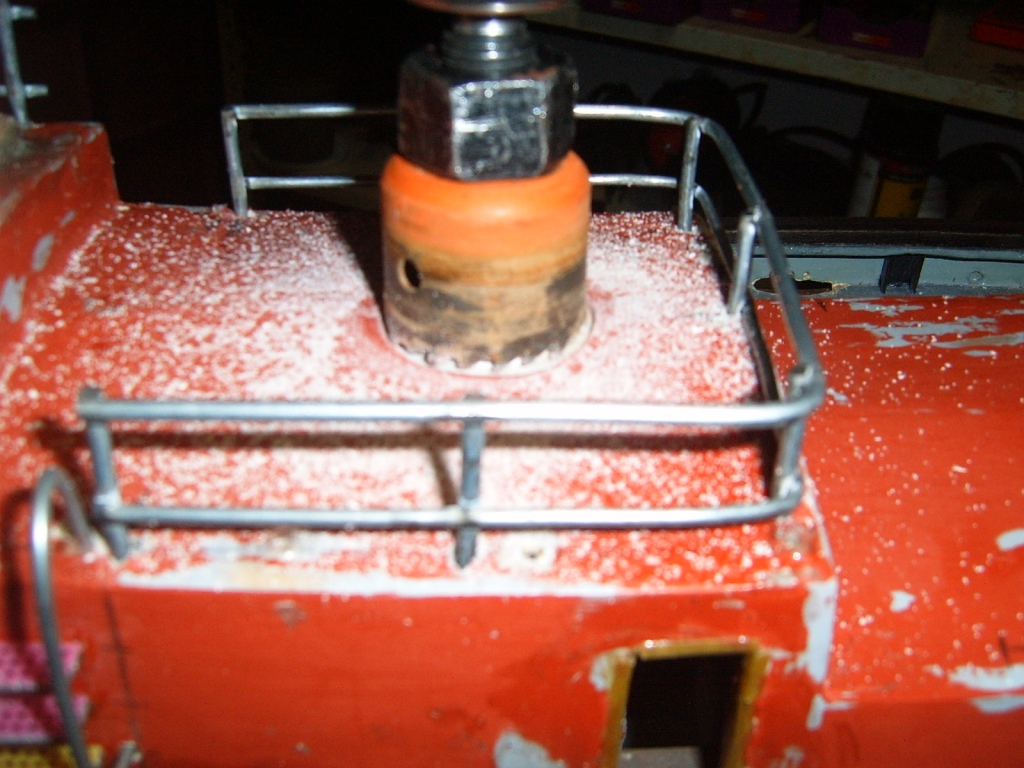

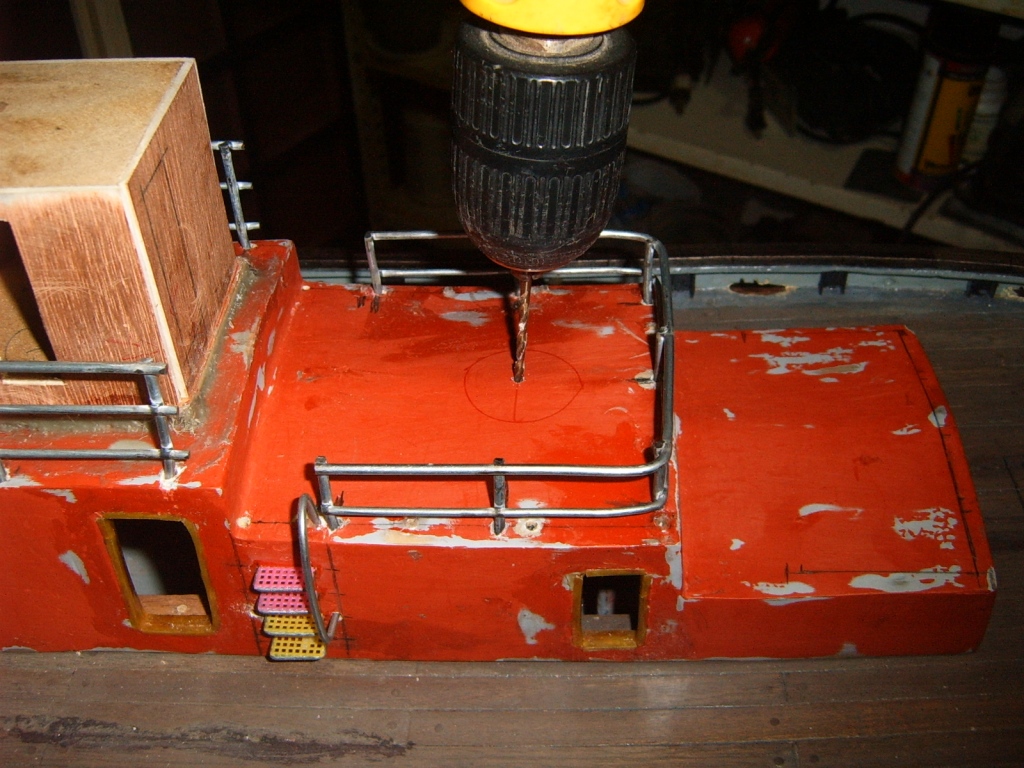

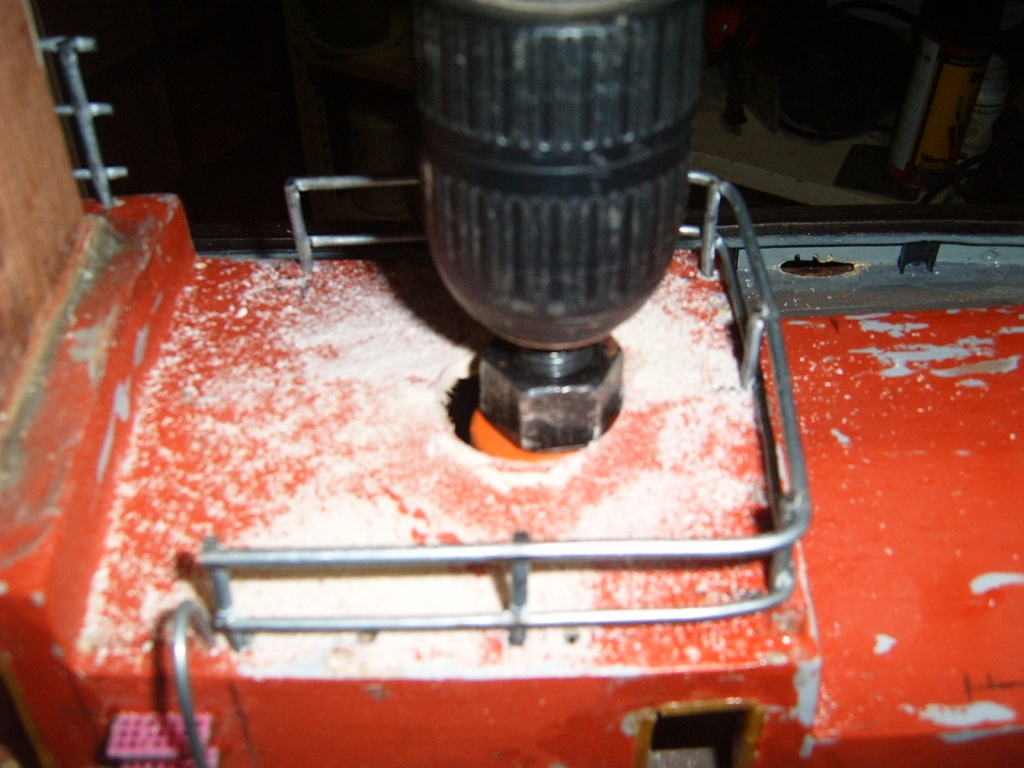

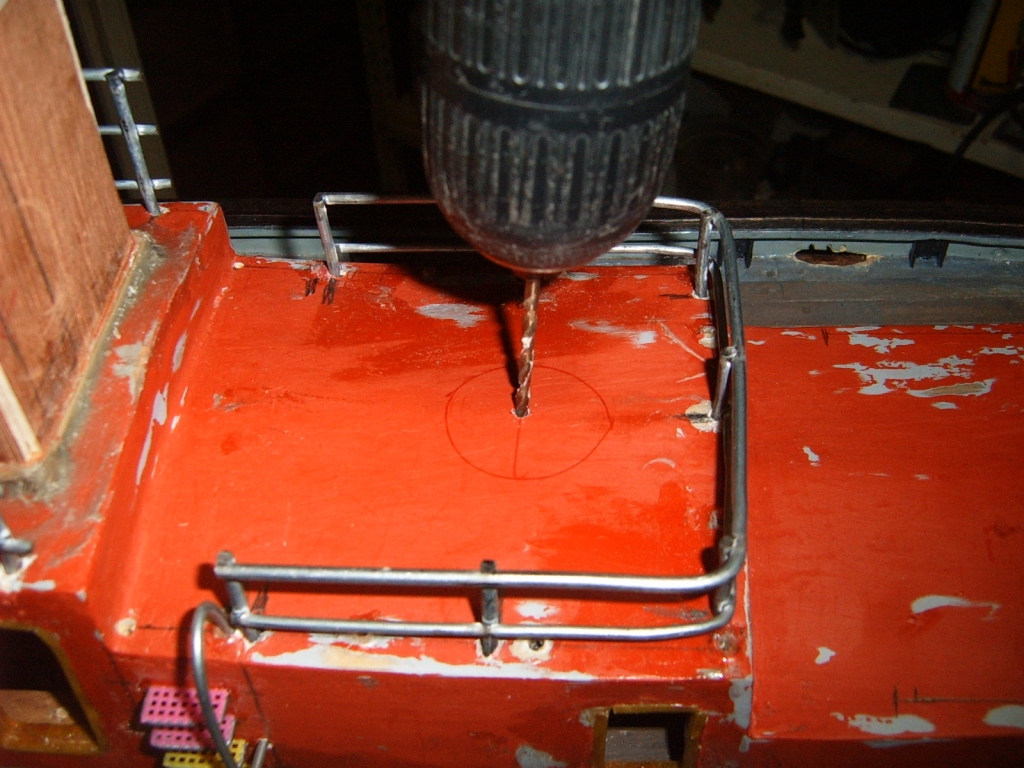

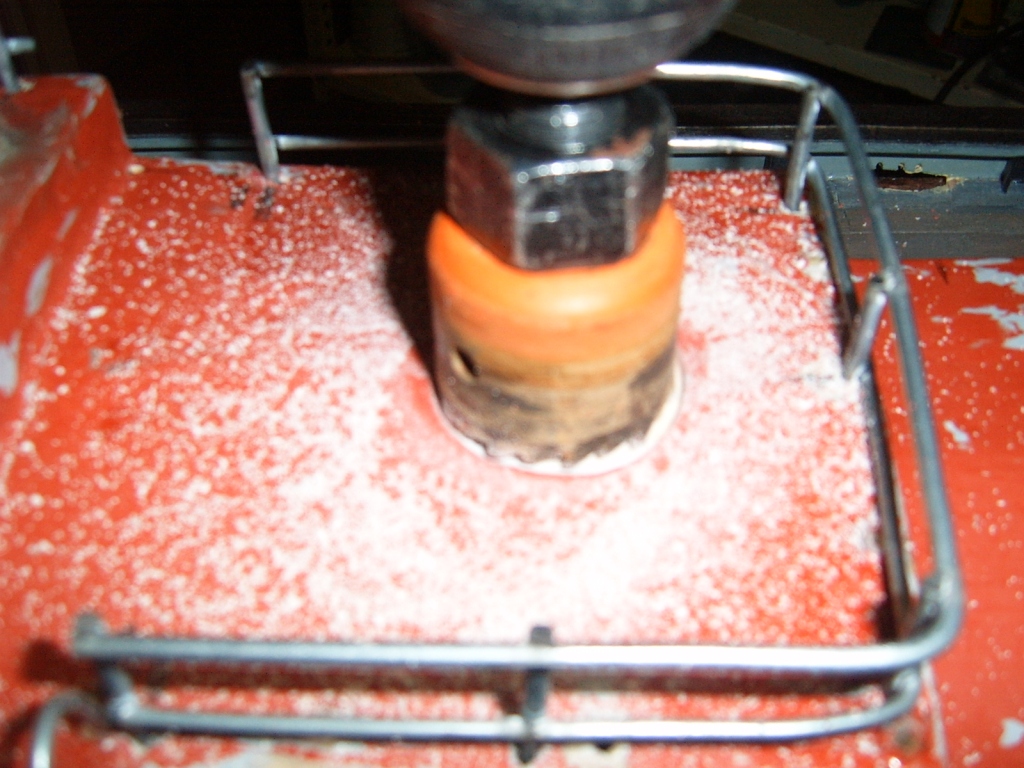

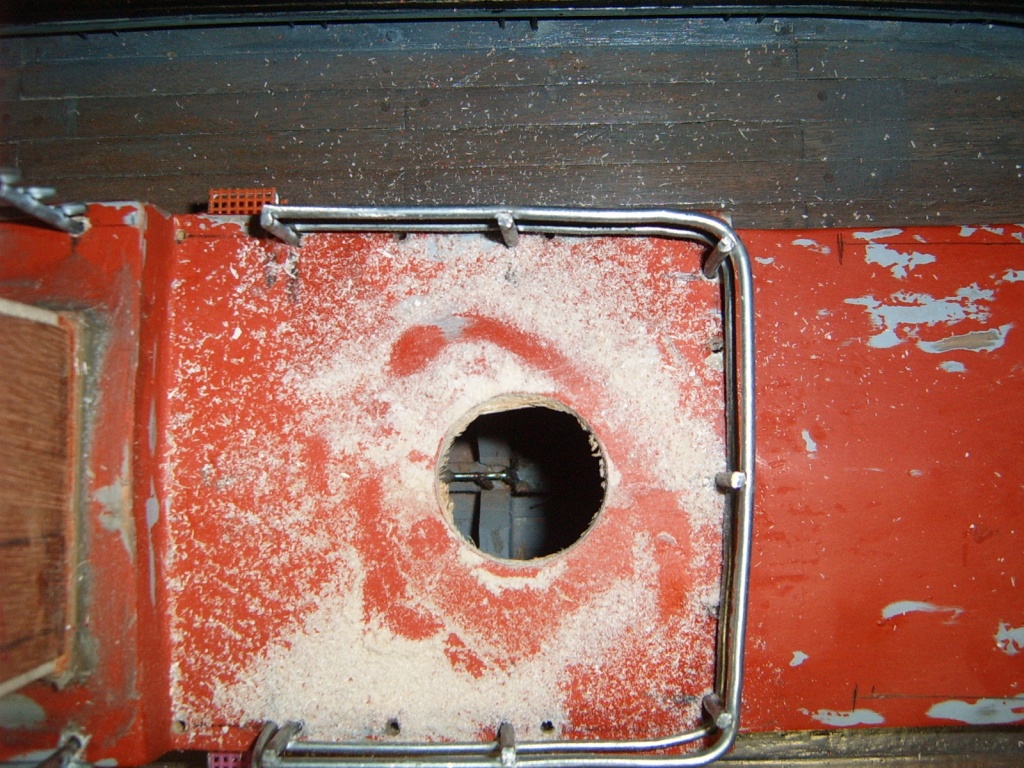

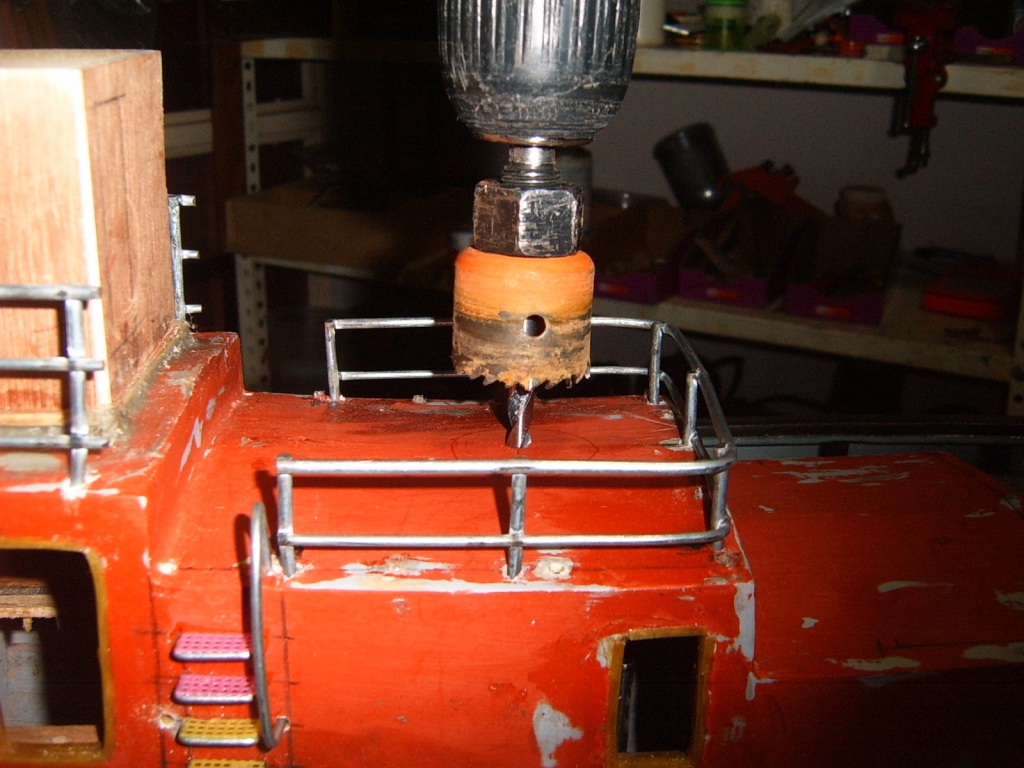

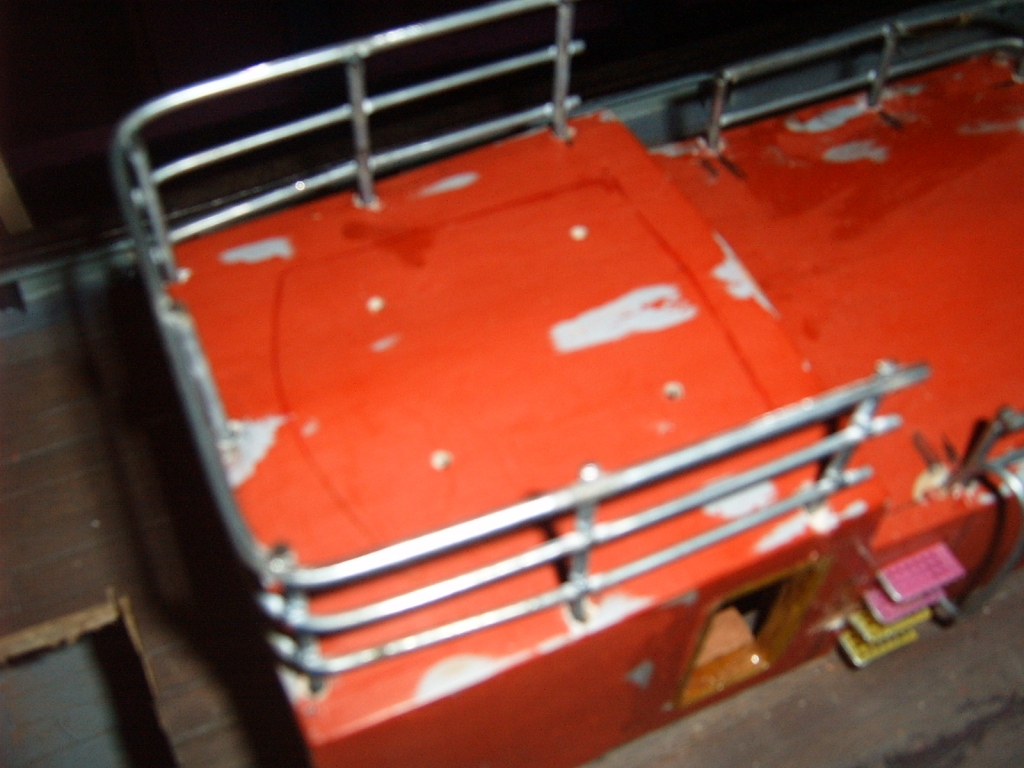

marco segun el plano el circulo donde ira la chimenea y perforo...

[gerardo navarro]

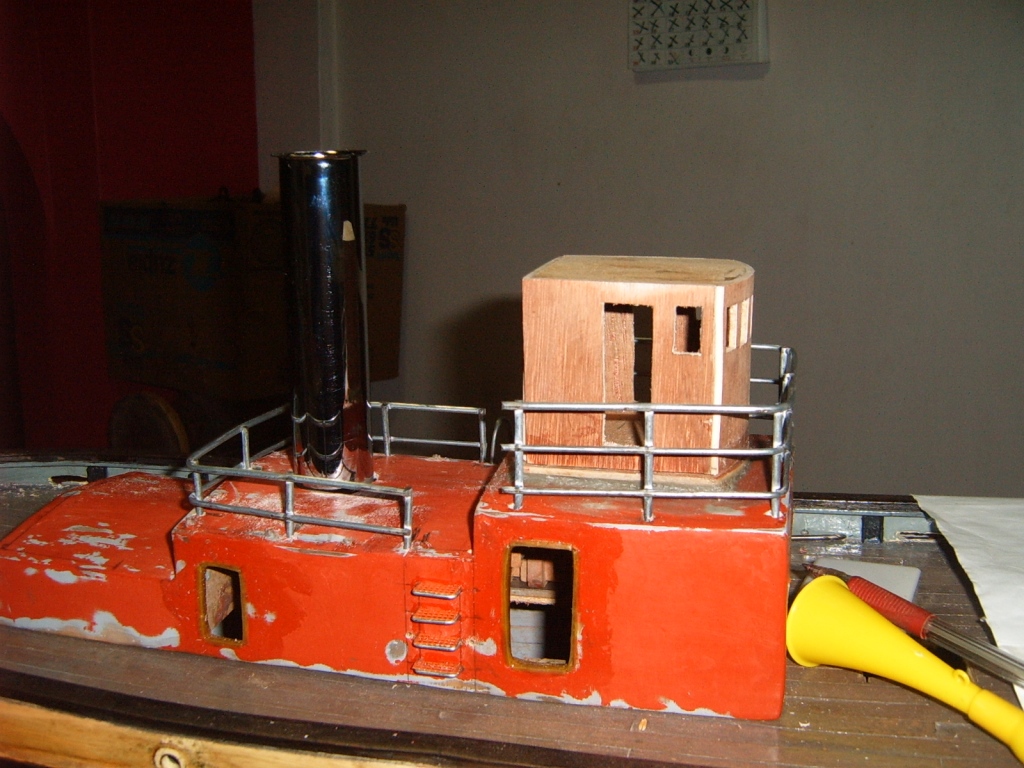

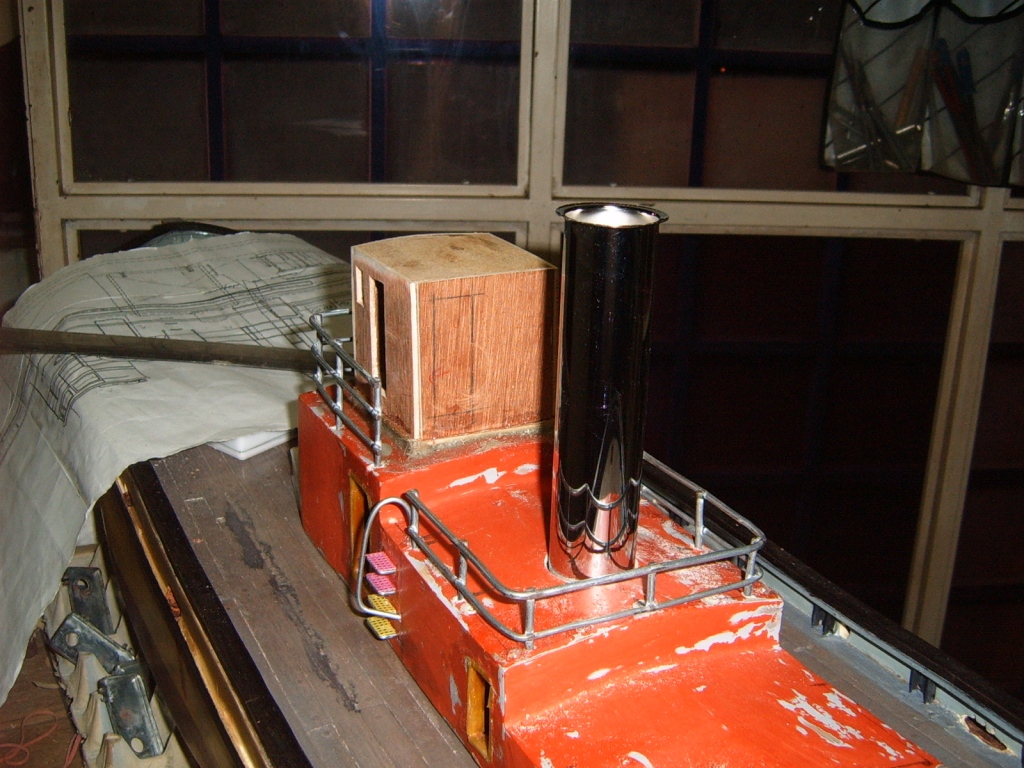

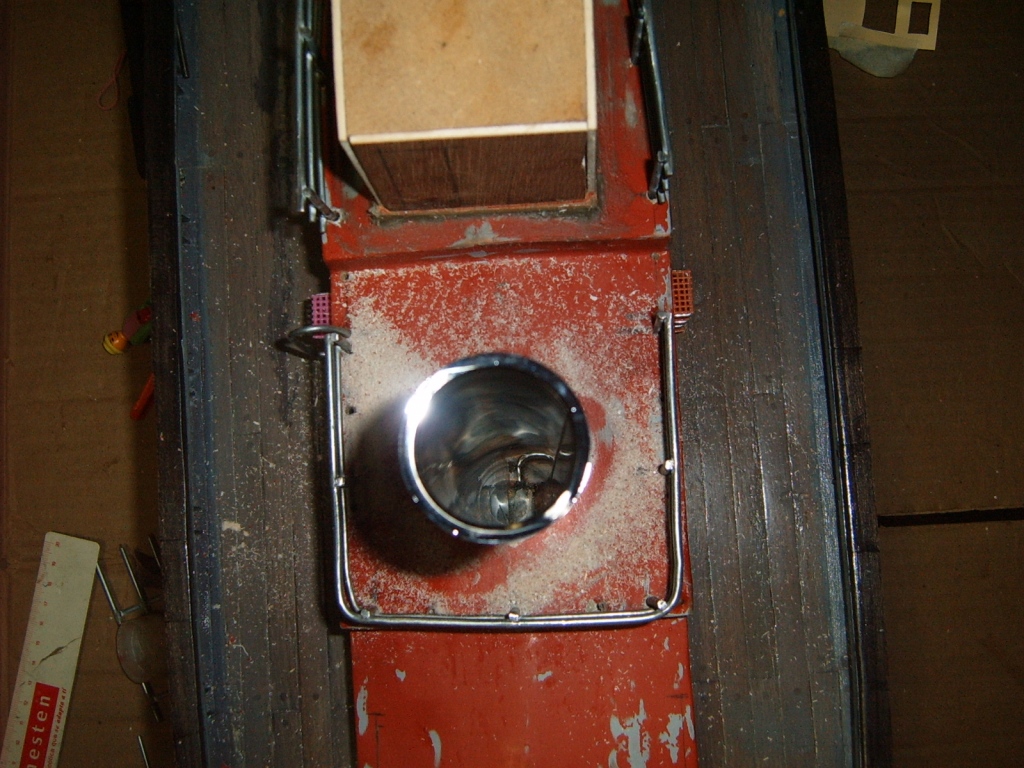

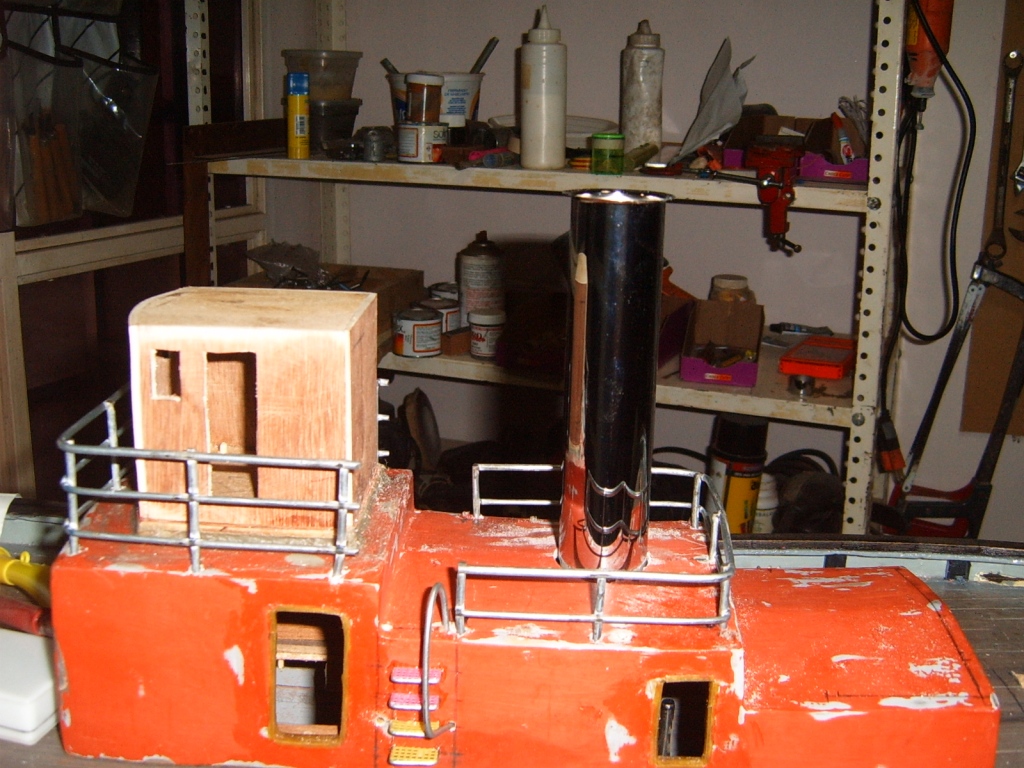

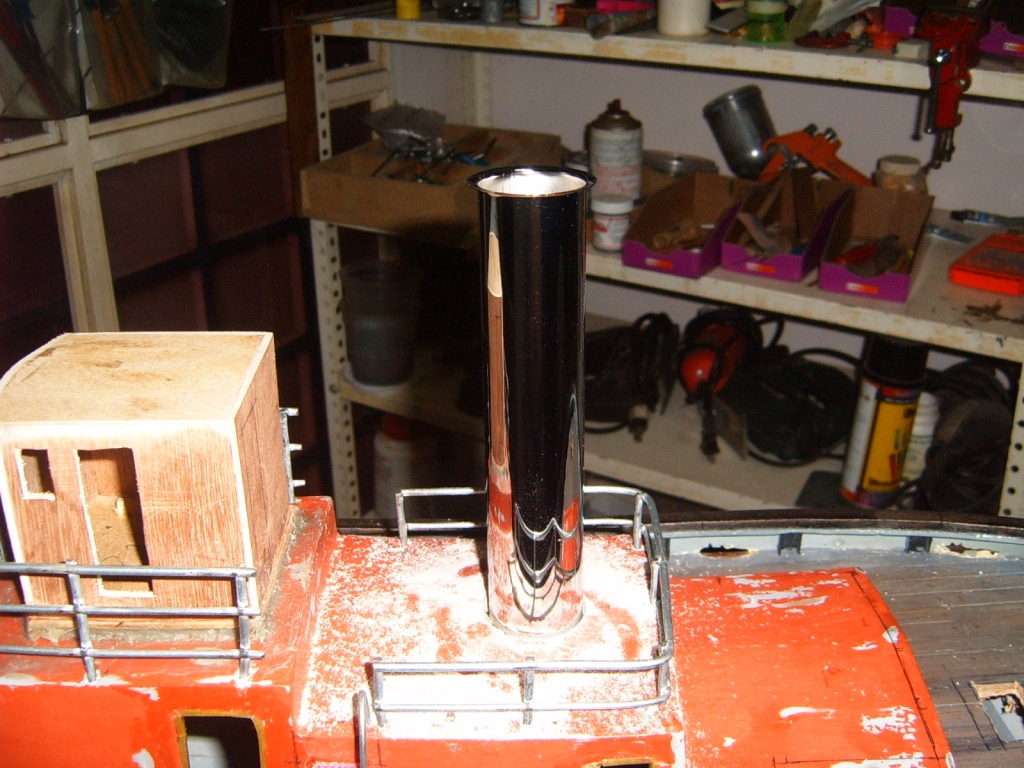

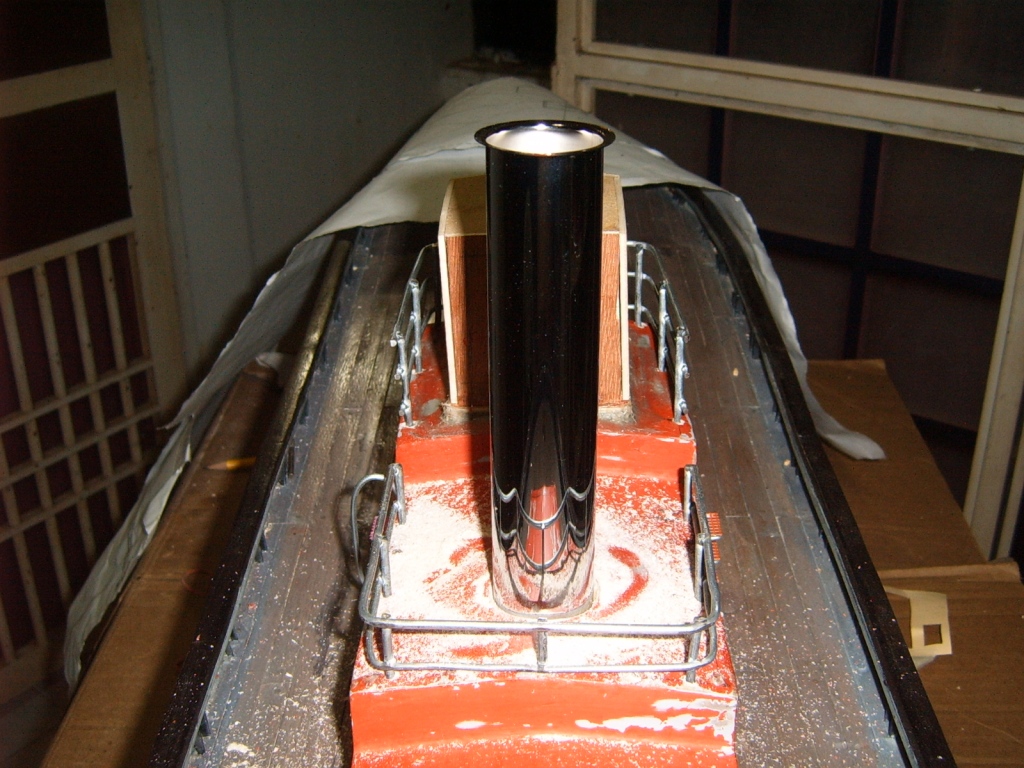

para la chimenea utilizare un tubo que tenia que me sobro de un lavamano que instale y se compro de sobra, el diametro es el indicado, la altura, recorte dos centimetros, pero esta presentado solamente, ya mas adelante ajustare la altura segun el plano....

y el mismo se presta para colocar la resistencia y demas conexiones para producir el humo.... aun estoy ideando mi propia maquina de humo, con los materiales de reciclaje que tengo a mano...

[jomaal88]

Yo cogería ese tubo y me liaría a martillazos con el no pretenderás poner el hidria con un desgaste tan pronunciado y un tubo tan brillante ¡¡¡¡¡¡ABOLLALOOOOOOOO!!!!!!!

[gerardo navarro]

Yo cogería ese tubo y me liaría a martillazos con el no pretenderás poner el hidria con un desgaste tan pronunciado y un tubo tan brillante ¡¡¡¡¡¡ABOLLALOOOOOOOO!!!!!!!

No no no vayas a hacer eso jomaal88, si te golpeas, vas y quedas mal y no nos podras mostras tus lindos barcos je je je, la chimenea (tubo) esta presentada, aun le falta mucho trabajo, lo primero sera sumergirlo en vinagre (lei eso en esta pagina, no c en que hilo) el vinagre le quita el esmalte brillante, creo que lo pela y queda en su estado natural, asi ya podemos pintarlo como queramos, eso fue un pequeñin adelanto....

saludos... amigo.....

nota: siento vacio y solo mi hilo, mis amigos ya no me visitan, claro como hay santos nuevos ya a los viejos no los quieren je je je....

[josezerzo]

Ese dibujo de la distribución de las tuberías y toda su disposición es un trabajo genial, muchas gracias Gerardo, con toda esta excelente explicación no habrá problemas para su instalación, sobre la chimenea esta muy bien, lo que estoy intrigado es como vas ha hacer que salga humo, espero que no le eches leña ,

Saludos y muy buen trabajo.

[DamiánGuzmán]

A ver, a ver, un momentico Gerardo yo cada vez que entro al foro visito tus trabajos, que no opine todas las veces es otra cosa. Aunque hayan santos nuevos como dices jejejejeje...
Llevas muy bien el barco.

Saludos.
