H.M.S. Granado. Bombarda 1756 (Terminada)

[fraco]

He separado de la plancha las primeras partes de lo que sera el casco.
Falsa quilla y falsas cuadernas. La primera impresion es buena. El contrachapado en de buena calidad. Las piezas las he limpiado de rebabas del corte y presentado.

[jmolinas]

¿qué eslora tendrá la maqueta?

[fraco]

¿qué eslora tendrá la maqueta?

Te pongo las medidas Juan:
Eslora 785 mm (desde la parte superior del espejo de popa hasta el mascarón..550 mm)
Manga: 340 mm
Altura: 590 mm

[fraco]

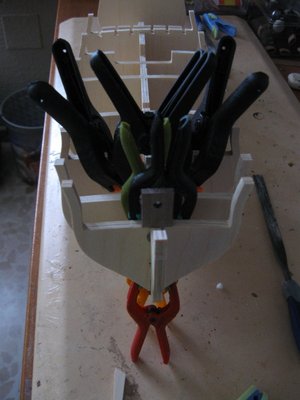

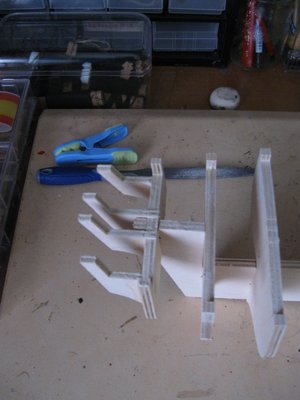

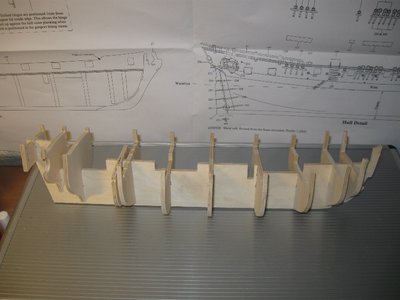

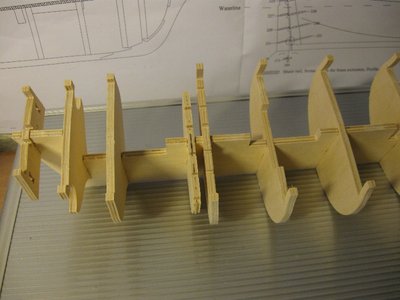

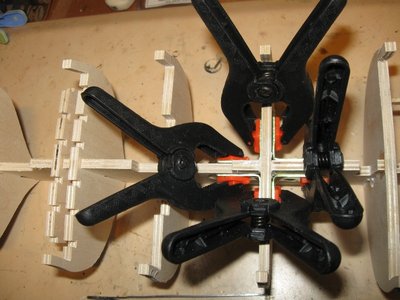

Pegado y reforzado de las falsas cuadernas.

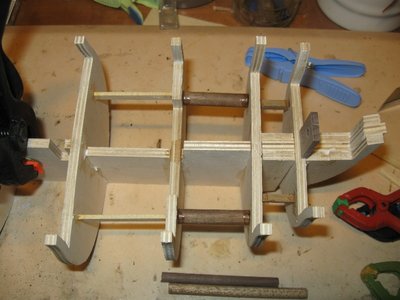

Estoy usando cuatro angulos metálicos para mantener la alineacion. Entre las cuadernas estoy poniendo tiras de maderas (retales) para consolidar la unión, como eso luego no se verá no creo que tenga importacia que cada una sea de un tipo diferente.

[fraco]

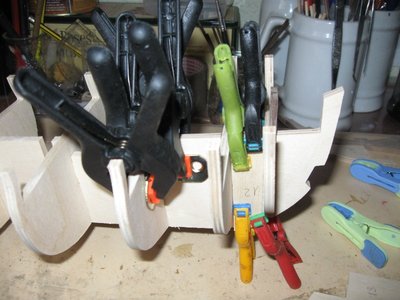

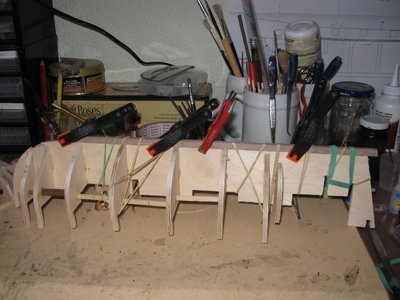

Colocación de la falsa quilla. Pegado, luego le clavaré unas puntillitas para mayor seguridad.

[fraco]

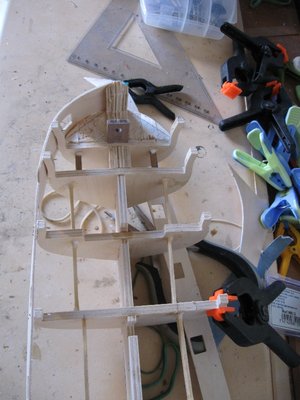

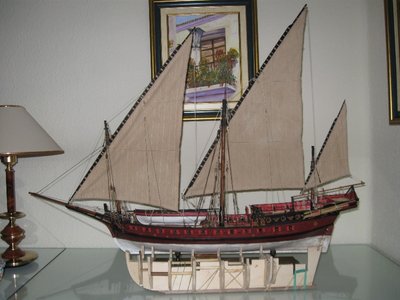

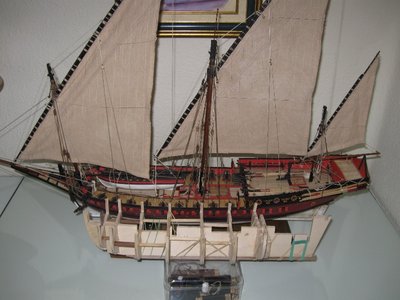

Os pongo unas fotos del Granado junto al jabeque para que os hagais una idea del tamaño

[jmolinas]

¡Osti tú! ¡Qué pequeño, no?

[fraco]

¡Osti tú! ¡Qué pequeño, no?

Ahora mismo 468 mm. Si, es mas pequeño de lo que creia. Lo que pasa luego es que el baupres-botalon son muy largos, unos 235 mm

[Joaquin Yarza]

Estos barcos pequeños, cuando estan aparejados quedan muy bien

Nota: Francisco si pudieras poner las fotos mas grandes quedaría mejor, con el tamaño que utilizas se ven poco, al menos para los cegatos como yo. 1024 pixels de ancho es una buena medida. El límite en el foro es que pesen menos de 500KB

[fraco]

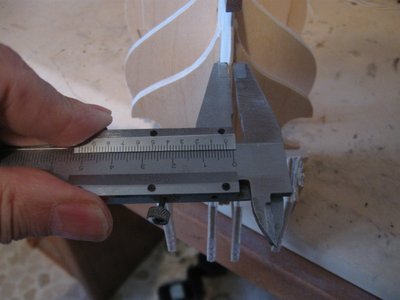

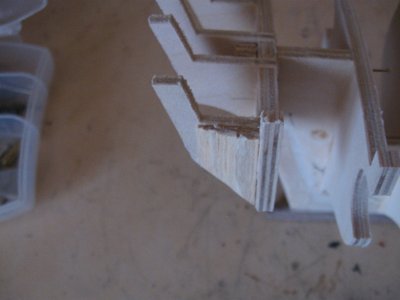

Rebajado el grosor para el posterior forrado sin problemas. Ha quedado en 2 milimetros + tracas (1.50+1.50)=5 mm.
La falsa quilla tiene 5.50, lo que aun me dá un poco de margen. Para el segundo forro habrá que rebajar tambien un poco.

[fraco]

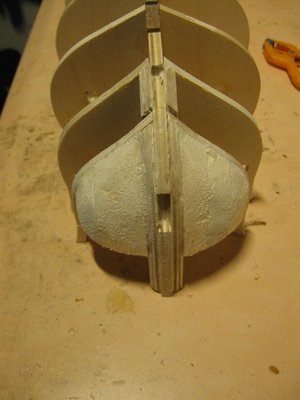

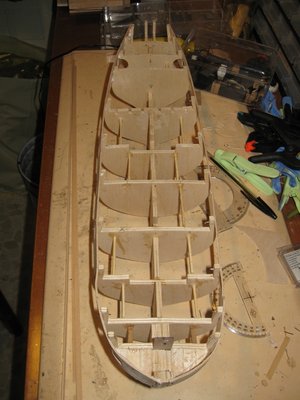

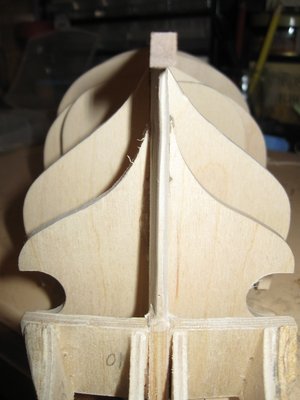

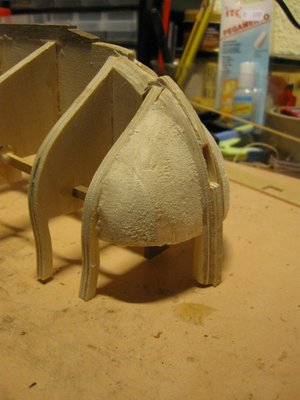

Para asegurar el buen agarre de amura y tracas del primer forro he rellenado el hueco de proa con madera de balsa.

[fraco]

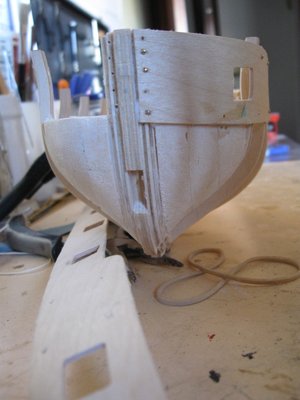

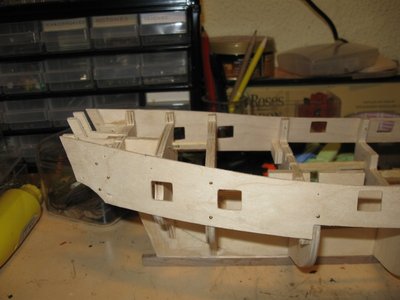

Patrón de las troneras: colocado el de babor. Observese el relleno caro e inutil de madera de balsa.

Las siguientes fotos las colocaré mas grandes. Ok.

[fraco]

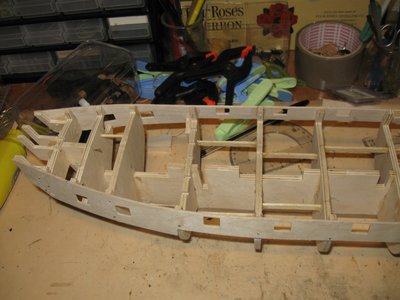

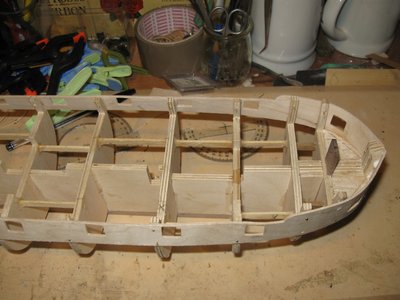

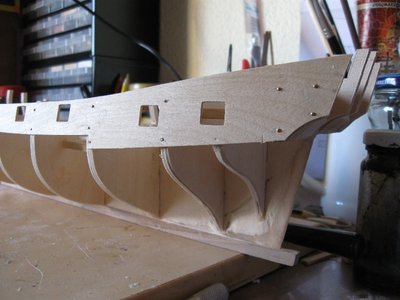

Patrones de troneras colocados.

[xavierb]

Muy buen trabajo fraco, seguiré tu evolución

xavier

[jmolinas]

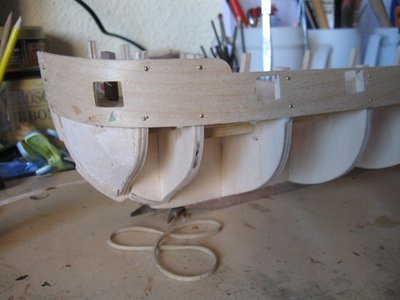

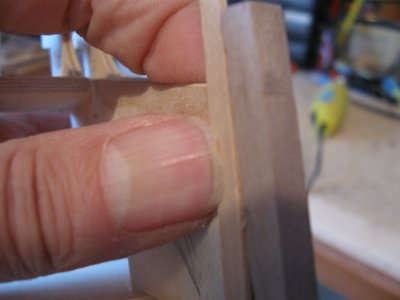

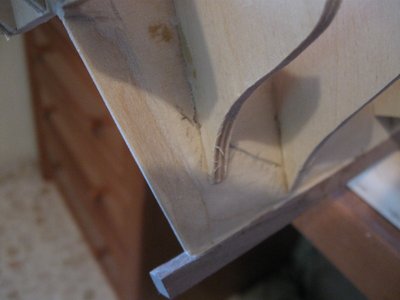

Se nota mucho el pliegue. ¿No sería mejor mantener la línea del casco y olvidarte por un momento de esta cuaderna? Es evidente que cuando hagas el casco, no puedes tener este pliegue. Yo pondría una pequeña cuña entre la pieza y la cuaderna para que se apoye de manera uniforme como el resto.
un saludo,
Juan
