Restaurando una barquita
Sigo...
- Adjuntos
-

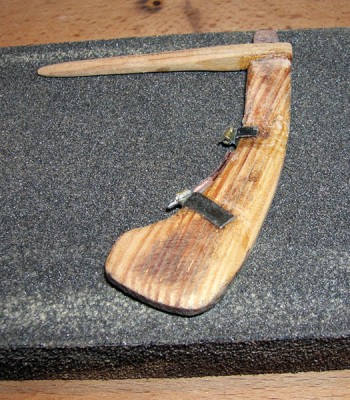

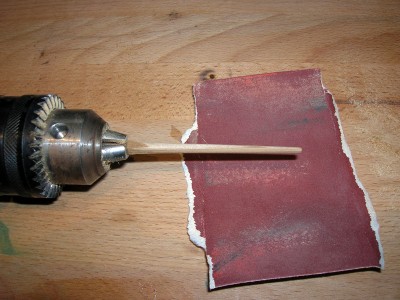

- Me fabrico la caña del timón con un torno de pobre.
-

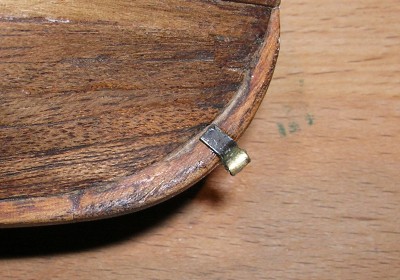

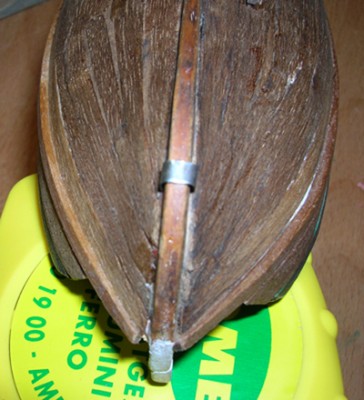

- Y ya tenemos nuestro herraje...
Fabricamos todos los herrajes (del casco y pala del timón) de la misma forma.
Por supuesto, dispondremos de un pasador (clavo, aguja, etc...) para unir la pala al casco.
-

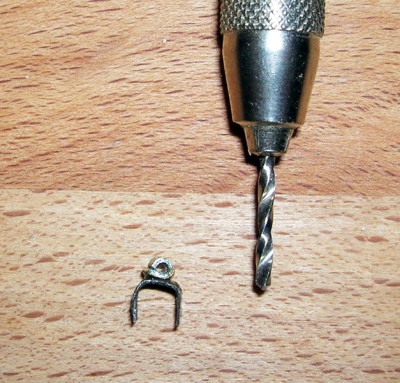

- Limamos y agujereamos la bola de estaño soldada a la lámina de metal...
-

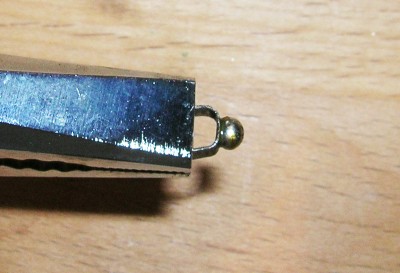

- Y nos queda lo que veis en la foto...
-
- Con un pequeño soplete o mechero "a reacción" calentamos el estaño...
-

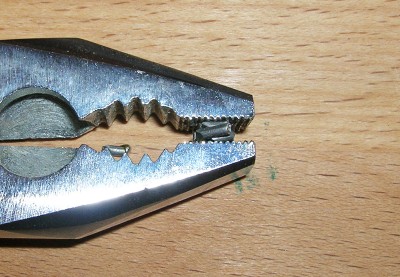

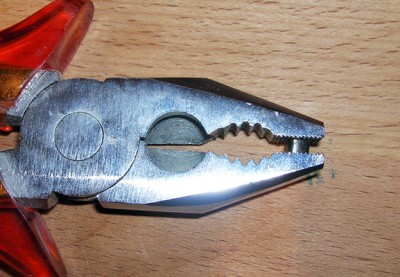

- Y los colocamos en el espacio "caja" que queda entre los alicates y la lámina de metal...
-

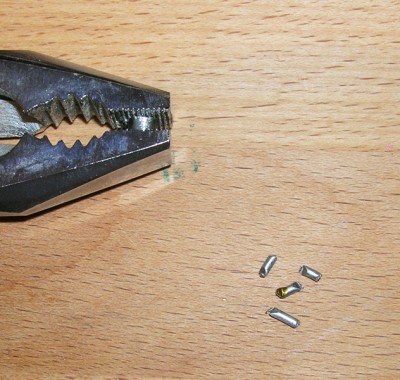

- Cortamos tres o cuatro pedacitos de estaño de soldar...
-
- Como veis, dejamos unos milímetros en profundidad...
-

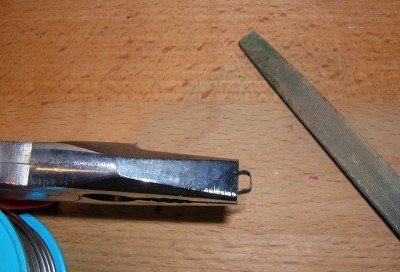

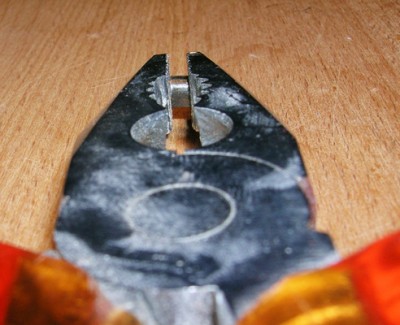

- La ponemos en los alicates con la superficie limada hacia arriba.
Dejamos unos milímetros en profundidad...
-
- Para limarla un poco, la sujetamos con los alicates.
-
- La que veis aquí...
-

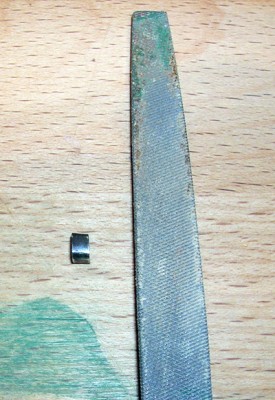

- Limamos un poco la superficie de popa de la lámina.
Un saludo
javilor53
javilor53
Sigo...
- Adjuntos
-

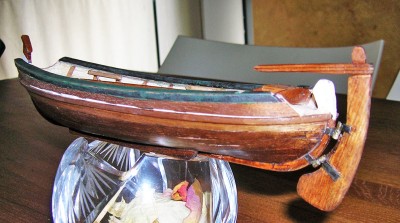

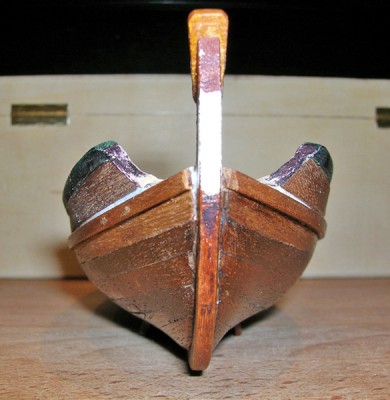

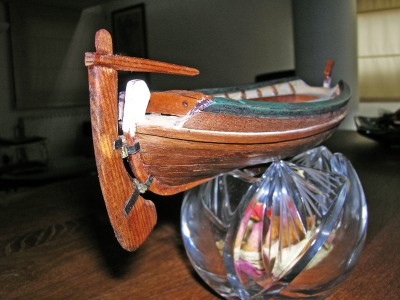

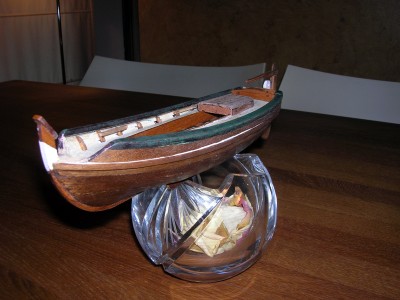

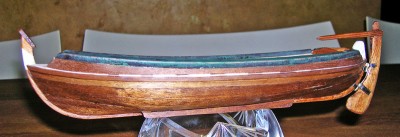

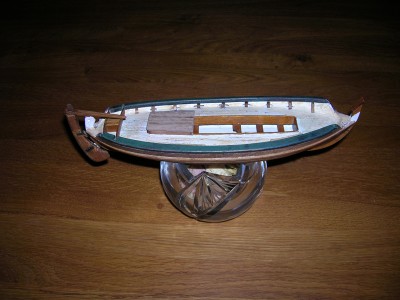

- Vista de babor, con el timón colocado... se aceptan críticas, siempre que no me pidais
que lo haga de nuevo (he sudado tinta)
-
- A la espera de poner el timón...
-
- Más fotos masoquistas desde otro ángulo...
-
- Os vuelvo a asegurar que no queda como en la foto, pero... es lo que hay
-
- Acabado del casco con mezcla: 1 parte de selladora, 1 de cera líquida y 1 de aguarrás.
Os aseguro que las fotos no hacen justicia al resultado real. Queda muy bonito.
El tono que queda es un matizado muy suave que le da aspecto de madera vieja pero nutrid
-

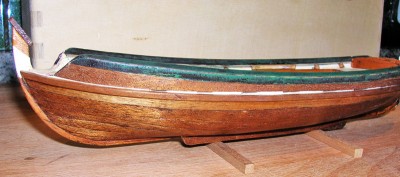

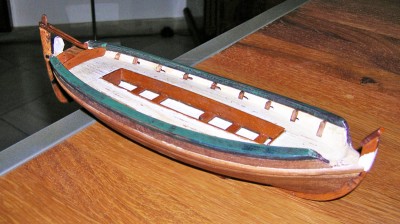

- Otra vista, antes de lijar y sellar...
-

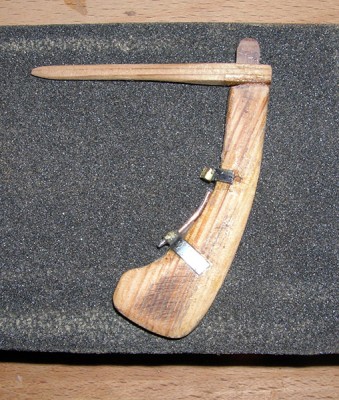

- Que ensamblo a la pala del timón que ya tiene sus herrajes puestos.
Ya sé que se puede hacer mejor, pero estoy contento de haber llegado hasta aquí sin haber
comprado piezas hechas en la tienda de modelismo.
Un saludo
javilor53
javilor53
He empezado con la construcción de las tapas de la bañera.
Os pongo las fotos de la construcción de la primera.
Hasta pronto.
Os pongo las fotos de la construcción de la primera.
Hasta pronto.
- Adjuntos
-

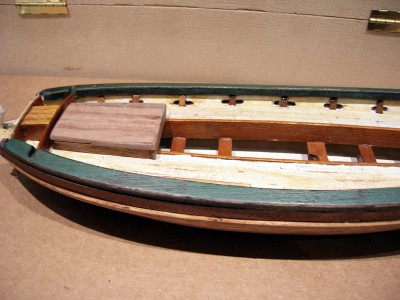

- Otra vista.
Falta lijar y tratar.
-

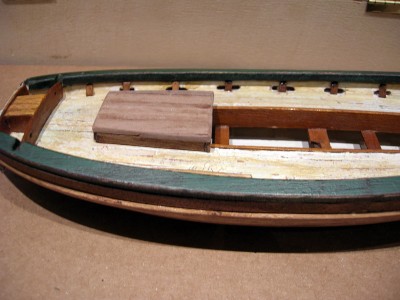

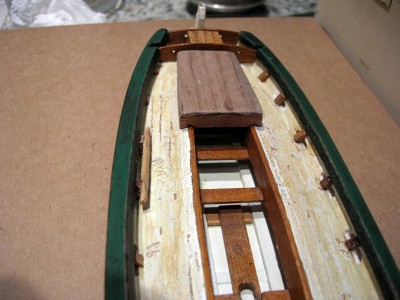

- Una vista global.
-
- Tapa cerrada...
-
- Otra vista...
-
- Tapa abierta...
-
- Colocadas todas las tablas.
Se hacen unas pequeñas escotaduras abajo, para que asiente bien y pueda desplazarse a proa y popa.
-
- Colocación de la primera tabla.
Podeis ver el tamaño total, entre dos y tres cm.
-
- Redondeado de los listones de proa y popa con un poco de lima.
-
- Creo que la medida en altura es buena... al menos a ojo no se ve excesivamente alto.
-
- Aunque es para la popa, lo presento en proa, donde asienta igual de bien que en popa.
-

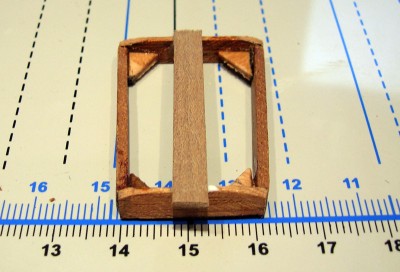

- El tambucho tiene forma trapezoidal, más estrecho en popa.
Los listones laterales son más estrechos para poder redondearlos un poco, siguiendo la brusca.

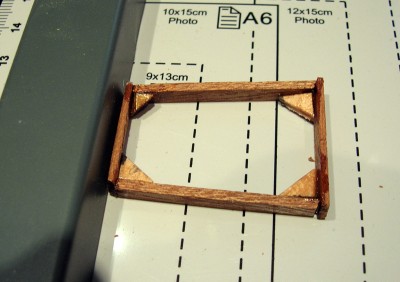

Las calzas de las esquinas dan consistencia al marco.
Un saludo
javilor53
javilor53
He hecho la tapa de proa.
Cuando presente el palo ya le haré la escotadura para que encaje.
Os pongo imágenes, la tapa de popa ya con tapaporos y lija... la tapa de proa aún por acabar.
Hasta pronto
Cuando presente el palo ya le haré la escotadura para que encaje.
Os pongo imágenes, la tapa de popa ya con tapaporos y lija... la tapa de proa aún por acabar.
Hasta pronto
- Adjuntos
-

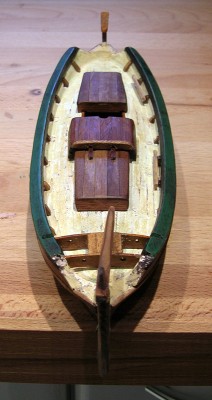

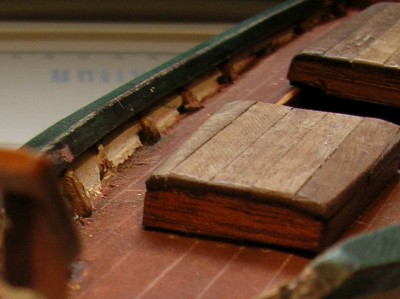

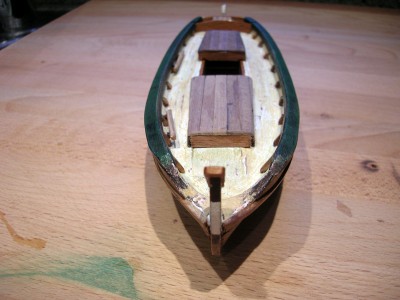

- Vista de popa, la desproporción se soluciona
-
- Parece algo desproporcionada, pero es efecto de la lente
-

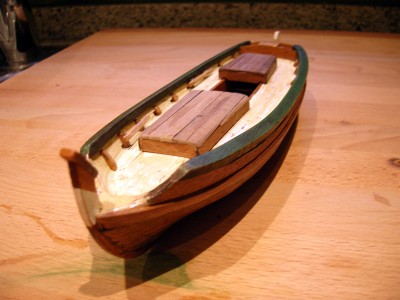

- Otra vista...
-

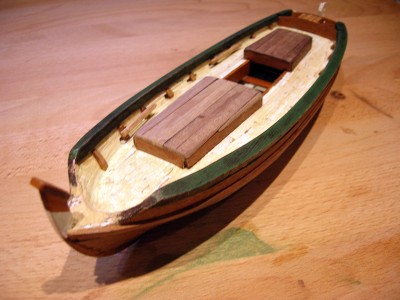

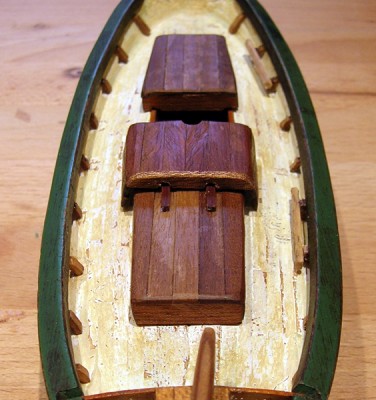

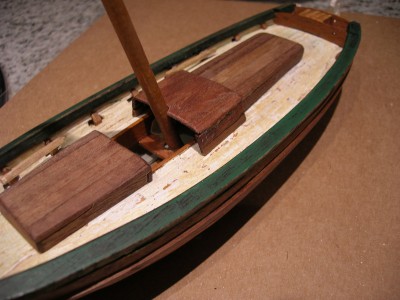

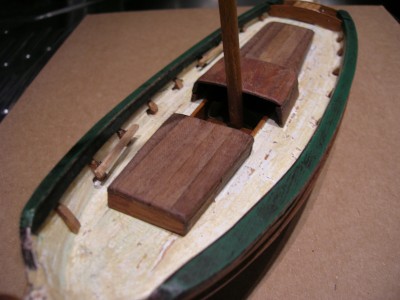

- Tapa de proa en su sitio,también deslizante. Aún por acabar.
Un saludo
javilor53
javilor53
Necesito vuestro consejo...
He hecho una tapa corrediza que se desplaza sobre la tapa de popa. Esta tapa llega hasta el palo y tiene una escotadura para acoplarse a la forma del palo.
La idea es (cuando se acabe el modelo) dejarla medio abierta para que se pueda ver la maniobra de la base del palo, lastre, fondo de bañera, etc.
La cuestión es que antes de seguir con los acabados de la tapa (topes, raíles, etc...) y antes de hacer la que iría sobre la tapa de proa, me gustaría saber si es correcto poner ese tipo de tapa en una embarcación como ésta, si lo veis demasiado "creativo" y poco real o si hay otro método mejor para dejar una tapa medio abierta que permita ver el interior... en fin un consejo.
Os dejo fotos del proceso.
Hasta pronto
He hecho una tapa corrediza que se desplaza sobre la tapa de popa. Esta tapa llega hasta el palo y tiene una escotadura para acoplarse a la forma del palo.
La idea es (cuando se acabe el modelo) dejarla medio abierta para que se pueda ver la maniobra de la base del palo, lastre, fondo de bañera, etc.
La cuestión es que antes de seguir con los acabados de la tapa (topes, raíles, etc...) y antes de hacer la que iría sobre la tapa de proa, me gustaría saber si es correcto poner ese tipo de tapa en una embarcación como ésta, si lo veis demasiado "creativo" y poco real o si hay otro método mejor para dejar una tapa medio abierta que permita ver el interior... en fin un consejo.
Os dejo fotos del proceso.
Hasta pronto
- Adjuntos
-
- Y la misma cuestión...
-
- Misma pregunta...
-

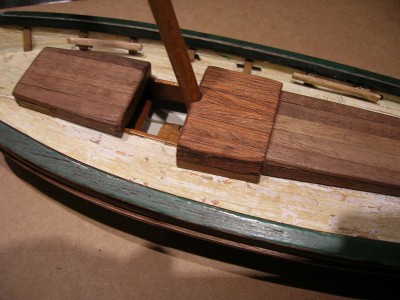

- Lo que os preguntaba: ¿ es admisible este tipo de tapa para un bou de pesca ?, ¿queda una chapuza?
-
- La tapa puesta (en este caso en posición "cerrada") llegando hasta el palo.
-

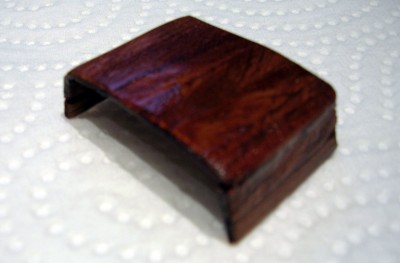

- Desenfocada pero... tapa acabada (secándose la selladora sobre papel de cocina)
-

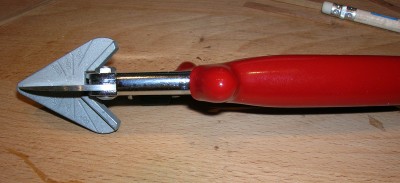

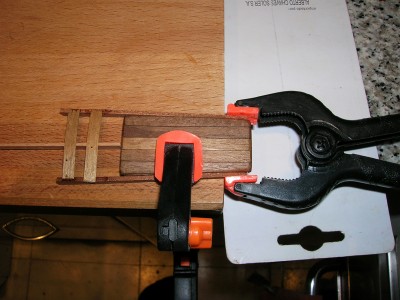

- Un aparatejo sencillo y barato que te corta los listones bien rectos (seguro que ya lo conoceis)
-
- Aquí veis como se consigue darle la forma que siga la de la brusca
-

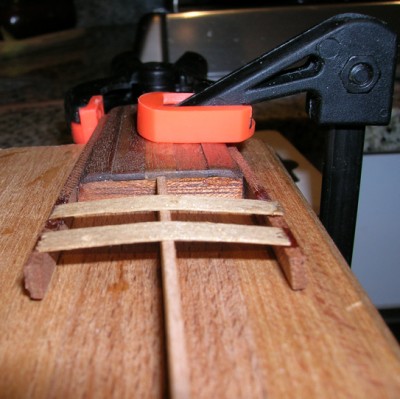

- Montando la estructura de la tapa. Pongo un alza en medo para darle forma redondeada
Un saludo
javilor53
javilor53
No te puedo aconsejar sobre tu pregunta, pero comentarte que estas realizando un buen trabajo de restauracion y me gusta como te esta quedando.
Saludos.
Saludos.
"Una va de pasada y en dos muele;
más molerá si mi Dios querrá,
a mi Dios pidamos, que buen viaje hagamos;
y a la que es Madre de Dios y abogada nuestra,
que Dios nos libre de agua, de bomba y de tormenta"
"Virginia 1819"
más molerá si mi Dios querrá,
a mi Dios pidamos, que buen viaje hagamos;
y a la que es Madre de Dios y abogada nuestra,
que Dios nos libre de agua, de bomba y de tormenta"
"Virginia 1819"
Gracias Pepemodel.
Como no hay opiniones ni a favor ni en contra del método, seguiré ese camino.
De hecho, al abrir por completo las tapas, se logra un buen espacio de trabajo para las labores de pesca y al cerrarlas, se logra una buena protección de la bañera y los enseres.
He montado unas guias para la tapa deslizante y he colocado un tablón de ajuste en esa tapa.
Como siempre unas fotos.
Hasta pronto
Como no hay opiniones ni a favor ni en contra del método, seguiré ese camino.
De hecho, al abrir por completo las tapas, se logra un buen espacio de trabajo para las labores de pesca y al cerrarlas, se logra una buena protección de la bañera y los enseres.
He montado unas guias para la tapa deslizante y he colocado un tablón de ajuste en esa tapa.
Como siempre unas fotos.
Hasta pronto
- Adjuntos
-

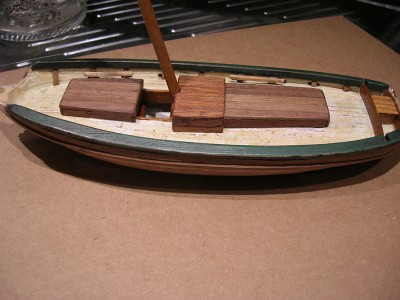

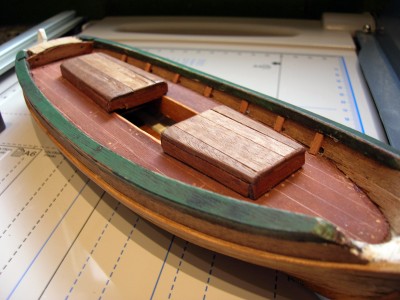

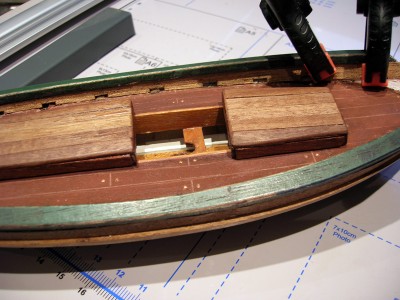

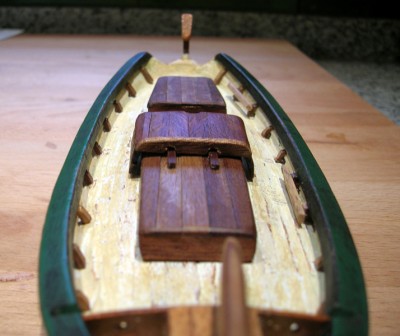

- Con las tapas cerradas queda una buena protección.
-
- Con las tapas abiertas queda un buen espacio de laboreo.
-
- Otra vista de las guias y del tablón de ajuste
-
- Vista de las guias y el tablón de ajuste
Un saludo
javilor53
javilor53
Las tapas de cubierta corredizas que hice dan mucho volumen y no me gustan, dejaré las dos primeras que hice y la del centro... colocaré una tapa abierta para que se vea la base del palo y un poco del interior.
Lo que no me gusta nada es como tengo la cubierta. Creo que pintar un modelo es difícil y exige experiencia, pero envejecer un modelo pintado sólo puede hacerlo alguien que primero domine la pintura. Si no sabes pintar, como es mi caso, y quieres "envejecer"... lo que se consigue es simplemente "ensuciar".
Como la cubierta está muy sucia, y poner unos tablones significaba variar las alturas (imbornales perdidos, poca distancia a la tapa de regala, etc.) me he fabricado una cubierta con masilla de madera en la que he simulado los tablones y el claveteado.
Sé que el método es criticable, pero así experimento un poco. Como siempre, os pongo unas fotos.
Hasta pronto.
Lo que no me gusta nada es como tengo la cubierta. Creo que pintar un modelo es difícil y exige experiencia, pero envejecer un modelo pintado sólo puede hacerlo alguien que primero domine la pintura. Si no sabes pintar, como es mi caso, y quieres "envejecer"... lo que se consigue es simplemente "ensuciar".
Como la cubierta está muy sucia, y poner unos tablones significaba variar las alturas (imbornales perdidos, poca distancia a la tapa de regala, etc.) me he fabricado una cubierta con masilla de madera en la que he simulado los tablones y el claveteado.
Sé que el método es criticable, pero así experimento un poco. Como siempre, os pongo unas fotos.
Hasta pronto.
- Adjuntos
-

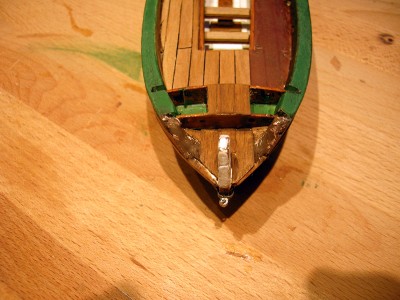

- Vista de la proa.
-

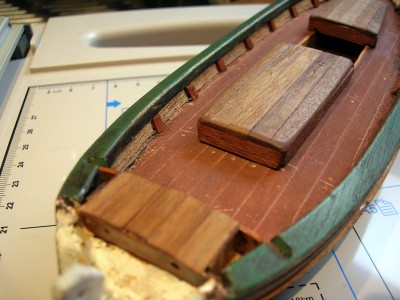

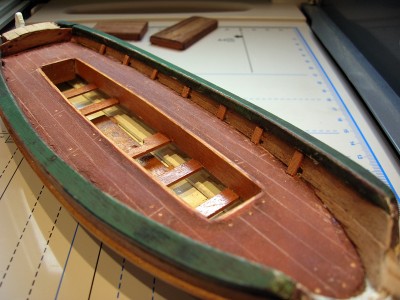

- Zona de popa con su cubierta "nueva"
-
- Primero extendí una capa de masilla de madera (sólo tenía masilla de caoba), lo justo para cubrir todo uniformemente. Después, con una traca como regla, marqué con una hoja de bisturí los tablones y el claveteado.
Un saludo
javilor53
javilor53
Esta muy bien, lo único seria intentar oscurecer el calafateado. Como siempre, probar fuera del modelo.
Saludos.
Saludos.
"Una va de pasada y en dos muele;
más molerá si mi Dios querrá,
a mi Dios pidamos, que buen viaje hagamos;
y a la que es Madre de Dios y abogada nuestra,
que Dios nos libre de agua, de bomba y de tormenta"
"Virginia 1819"
más molerá si mi Dios querrá,
a mi Dios pidamos, que buen viaje hagamos;
y a la que es Madre de Dios y abogada nuestra,
que Dios nos libre de agua, de bomba y de tormenta"
"Virginia 1819"
Gracias Pepemodel, haré pruebas a ver si lo consigo.
Otras de las cosas mejorables son el interior de las regalas y las cabezas de las cuadernas.
El tambucho de popa y las zonas de cubiera más a proa y popa deberían arreglarse.
He empezado con estas faenas.
Como siempre, os dejo fotos.
Hasta pronto
Otras de las cosas mejorables son el interior de las regalas y las cabezas de las cuadernas.
El tambucho de popa y las zonas de cubiera más a proa y popa deberían arreglarse.
He empezado con estas faenas.
Como siempre, os dejo fotos.
Hasta pronto
- Adjuntos
-
- ... y la última.
-
- La penúltima
-
- Con mejor enfoque...
-
- Aquí lo veis...
-

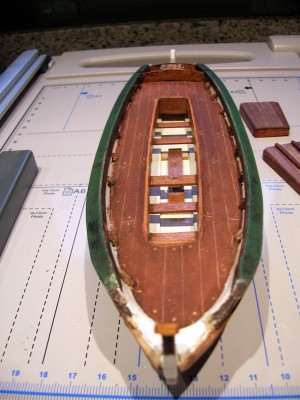

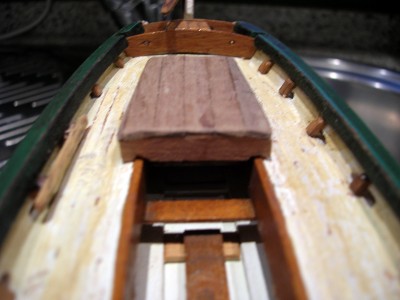

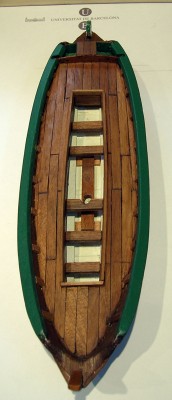

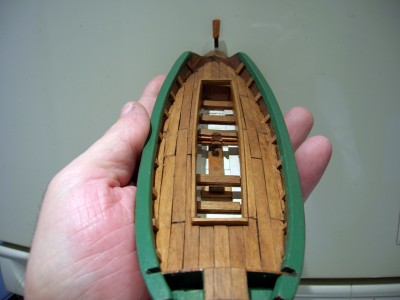

- Desde arriba. Ya he cambiado el tambucho de popa
-

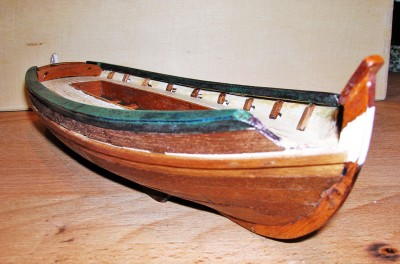

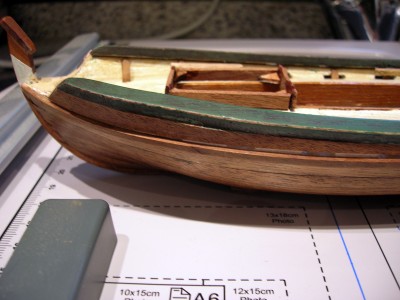

- Otra vista con las diferencias entre las bandas...
-
- Ahora se ve más "limpio"...
-
- A falta de mucho acabado... no pinta mal
-

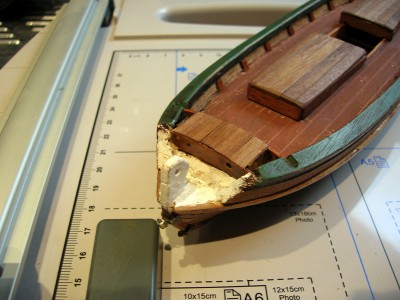

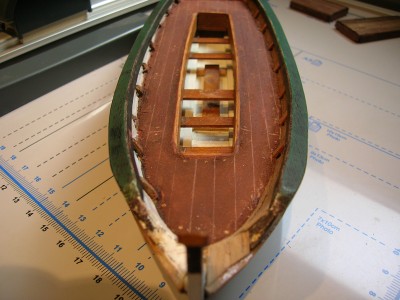

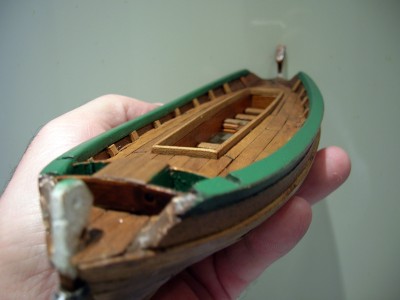

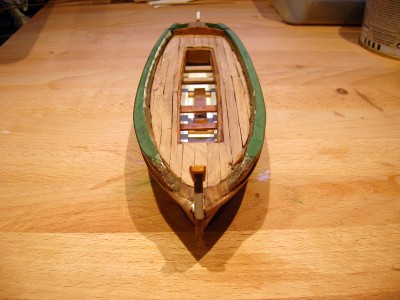

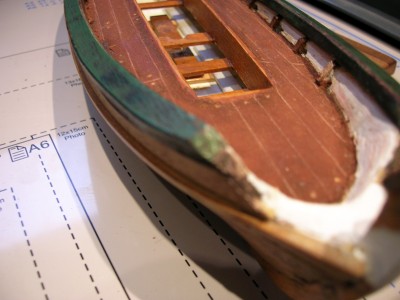

- Inicio del forrado de la cubierta de más a proa.
-
- Diferencias entre una banda y la otra.
-
- A falta de acabado, amuras y cabezas de cuadernas colocadadas.
-

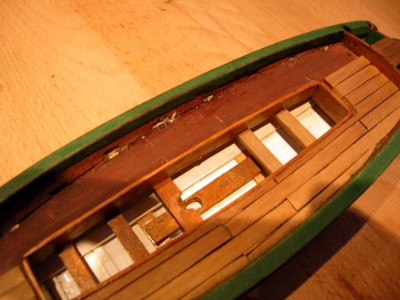

- Inicio del forrado interior de las amuras. Marcado "recto" de los imbornales.
-
- Cabezas de las cuadernas e interior de las amuras de cubierta... mejorables
Un saludo
javilor53
javilor53
Pues sigue sin gustarme la cubierta nueva y he decidido cambiarla.
He colocado unos tablones y rebajándolos en la zona de la amura se respetan los imbornales.
También he empezado a "asear" la zona de popa y proa y a cambiar la madera de los asientos de la bañera por listones de nogal.
En fin, una obsesión esta barquita...
Os dejo unas fotos del proceso. Queda secándose la selladora mientras me voy de vacaciones unos dias.
Hasta pronto
He colocado unos tablones y rebajándolos en la zona de la amura se respetan los imbornales.
También he empezado a "asear" la zona de popa y proa y a cambiar la madera de los asientos de la bañera por listones de nogal.
En fin, una obsesión esta barquita...
Os dejo unas fotos del proceso. Queda secándose la selladora mientras me voy de vacaciones unos dias.
Hasta pronto
- Adjuntos
-

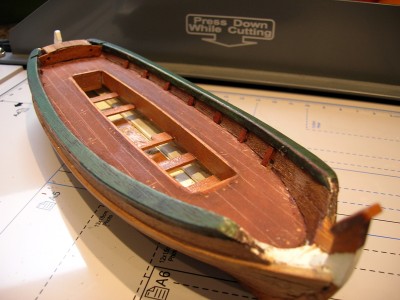

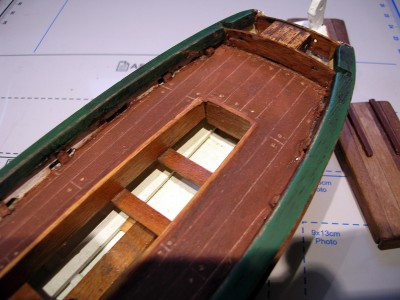

- Mano de selladora y a secarse... huyo unos cuantos dias de Barcelona...
-

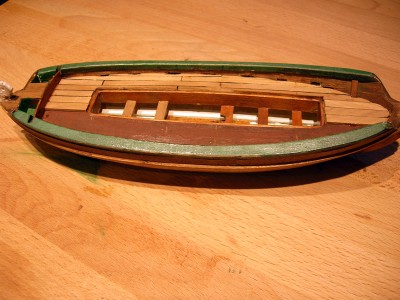

- Otra vista...
-

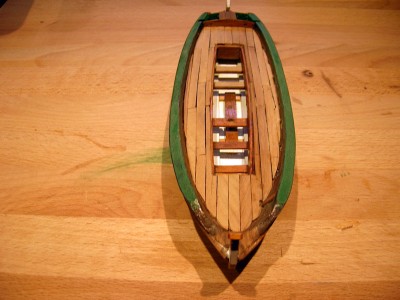

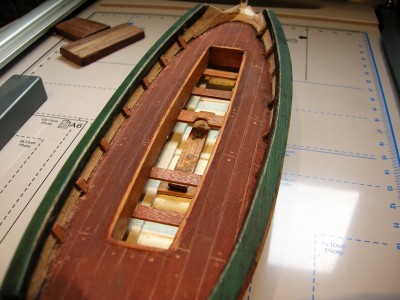

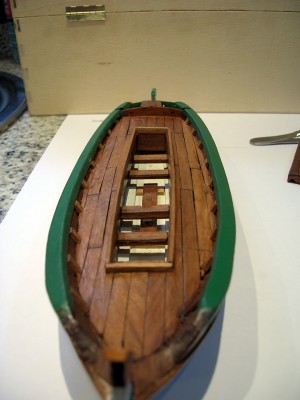

- Forro acabado... a la espera de tratar las juntas, lijado...
-
- Rebajando las tablas en la amura, se siguen viendo los imbornales.
-

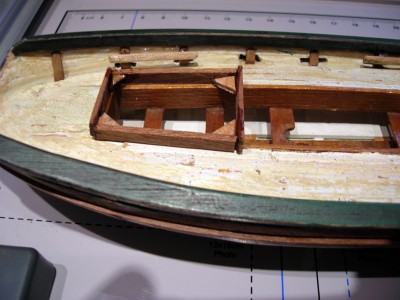

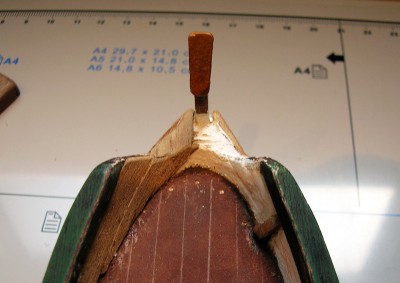

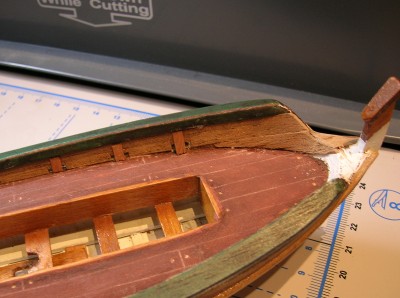

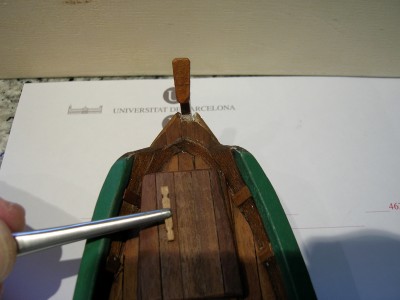

- He empezado a "sanear" zonas muy mal acabadas (popa y proa)
-

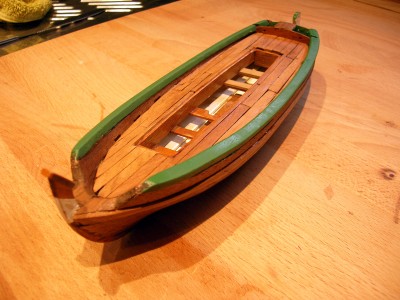

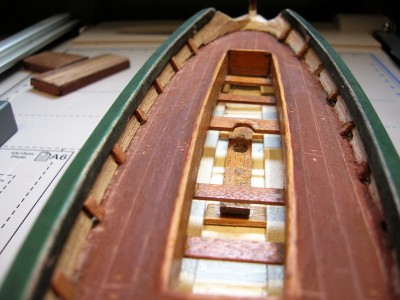

- Inicio del forrado de la cubierta. También he colocado unas tablas nuevas de nogal en dos asientos... queda mejor.
Un saludo
javilor53
javilor53
He colocado los maderos que delimitan la bañera y sirven de guía para las tapas.
He colocado listones de nogal en los asientos.
He puesto las cabezas de las cuadernas, tras dejar vistas y libres las zonas de los imbornales.
Empiezo a preparar las cornamusas y la tapa de lazona del palo.
Como siempre, unas fotos.
Hasta pronto.
He colocado listones de nogal en los asientos.
He puesto las cabezas de las cuadernas, tras dejar vistas y libres las zonas de los imbornales.
Empiezo a preparar las cornamusas y la tapa de lazona del palo.
Como siempre, unas fotos.
Hasta pronto.
- Adjuntos
-

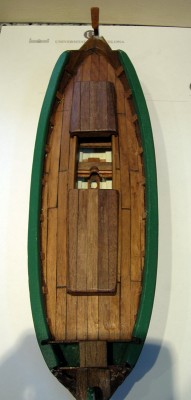

- Y or supuesto, todas las tapas desplazables. Ya se verá cómo se dejan las tapas en el modelo terminado (todavía queda mucho trabajo).
-
- Falta la tapa de la zona del palo. La dejaré abierta, a modo de asiento en cada banda.
-
- Preparando las cornamusas.
-
- Otra vista.
-
- Las guias tienen una altura, en escala, de 7 cm. No creo que sea excesivo.
-
- Las guias mantiene estableslas tapas de cubierta.
-
- Vista desde popa (parece mentira como deforma ciertas líneas el objetivo de mi cámara)
-
- Vista desde proa.
-

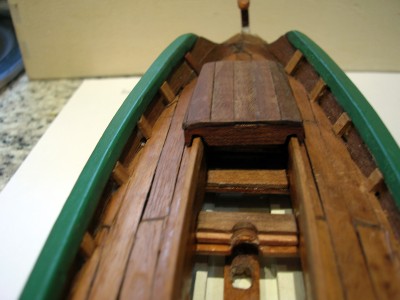

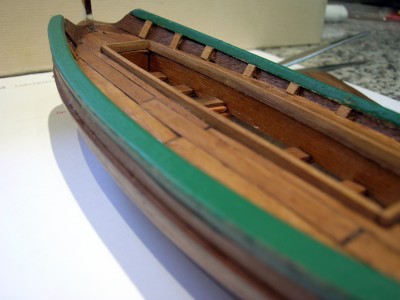

- Aquí se ven mejor las cabezas de las cuadernas y las guias de las tapas de cubierta.
-

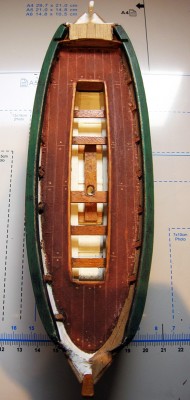

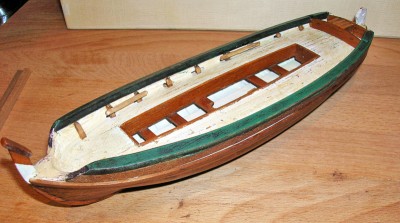

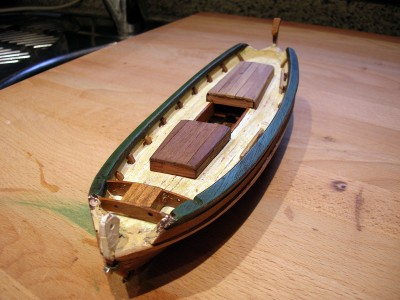

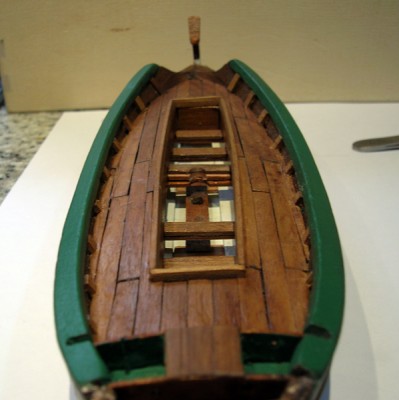

- Una vista desde arriba con todo lo nuevo colocado.
Un saludo
javilor53
