Mensaje por joaofernandes »

Hola
Mais avanços.
Adjuntos

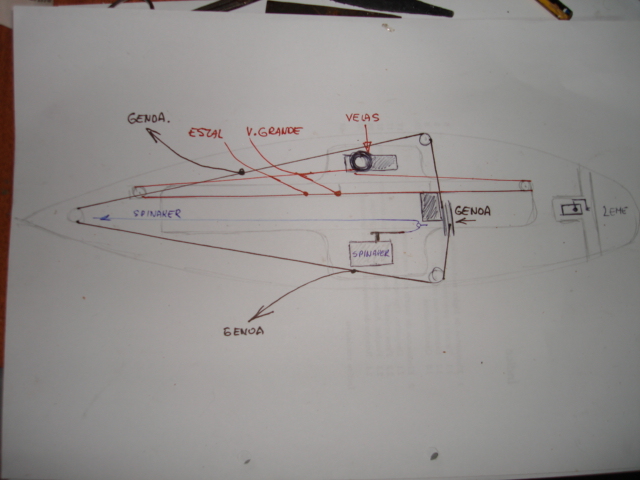

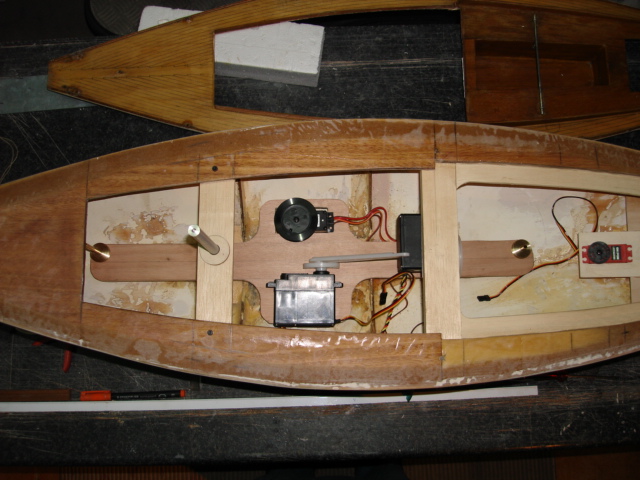

Esquema para colocação de servos. Leme (timon), velas (mayor y genova) e Spinnaker (assimétrico).
Esquema para colocação de servos. Leme (timon), velas (mayor y genova) e Spinnaker (assimétrico).
Ensaio de todo o esquema.
Ensaio de todo o esquema.
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

Preparação do interior.
Adjuntos

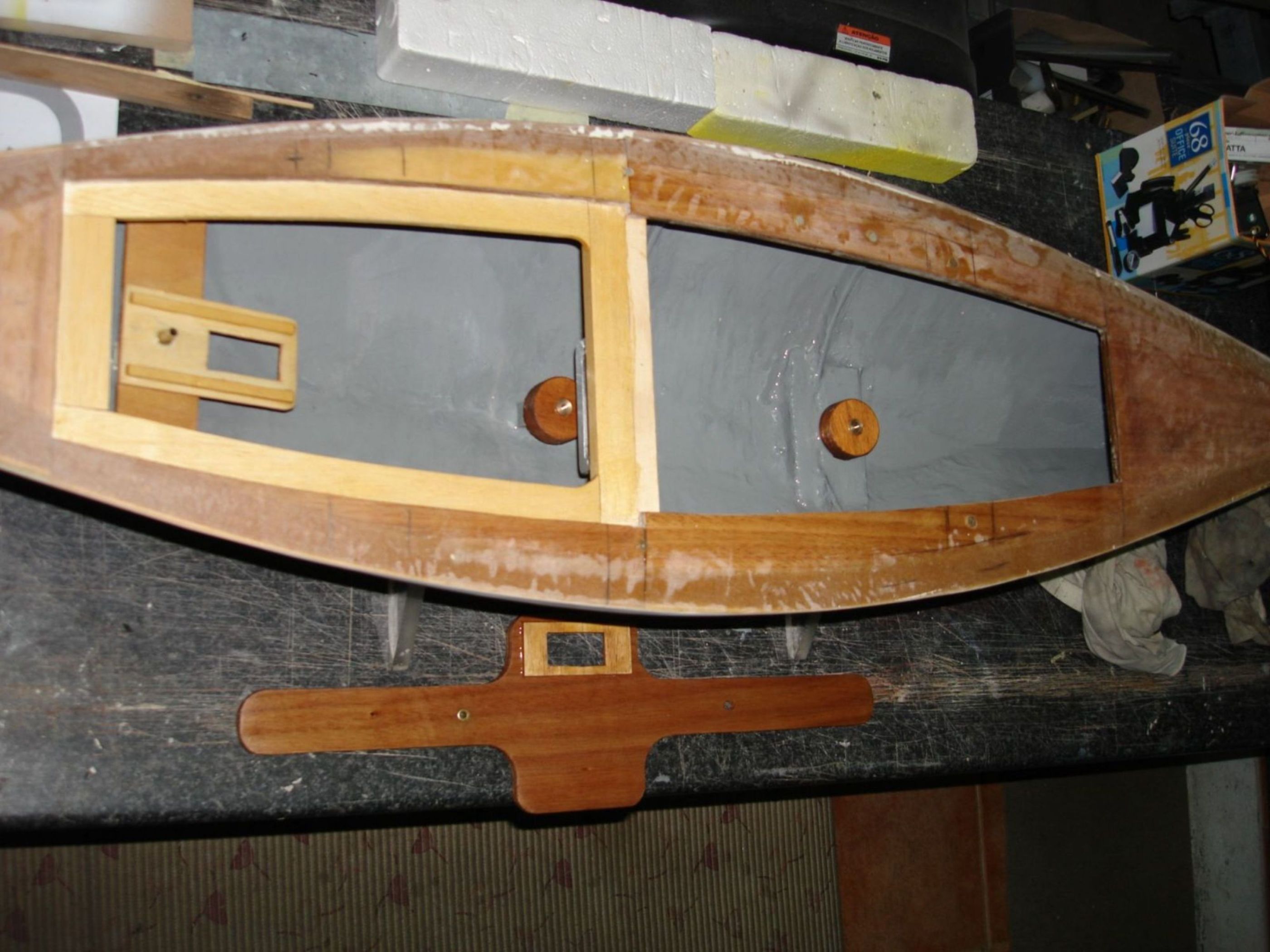

Pintura do interior e preparação das bancadas de servos.
Pintura do interior e preparação das bancadas de servos.
Avatar de Usuario
Joaquin Yarza
Fundador
Fundador
Mensajes: 2712
Registrado: Lun Ene 24, 2005 7:28 pm

Mensaje por Joaquin Yarza »

Entiendo que pones 2 servos tipo torno y uno de brazo para el spinnaker. ¿Pero a que te refieres con lo de asimetrico para el spinnaker?

Joaquin
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

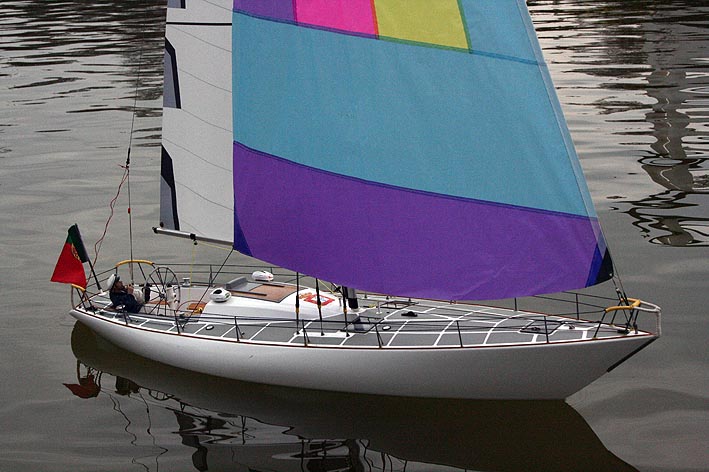

Spinnaker assimetrico es un spi tipo genova.
Como este.
Adjuntos
Avatar de Usuario
Joaquin Yarza
Fundador
Fundador
Mensajes: 2712
Registrado: Lun Ene 24, 2005 7:28 pm

Mensaje por Joaquin Yarza »

Aclarado, desconocía ese tipo de espinnaker.

Joaquin
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

Olá

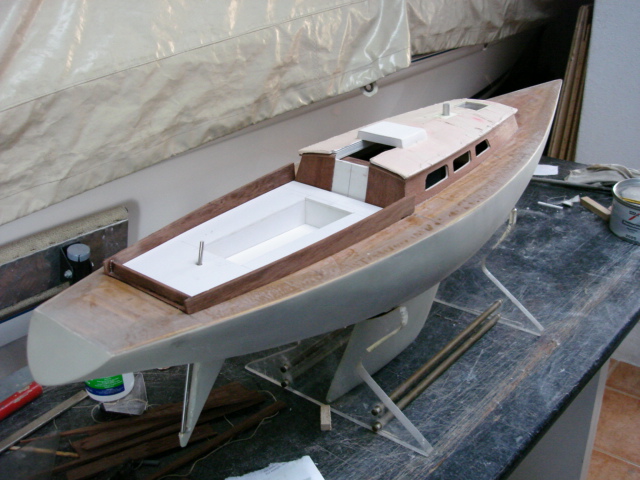

A construção segue de vento em popa... :D Preparação da cabine:
Adjuntos
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

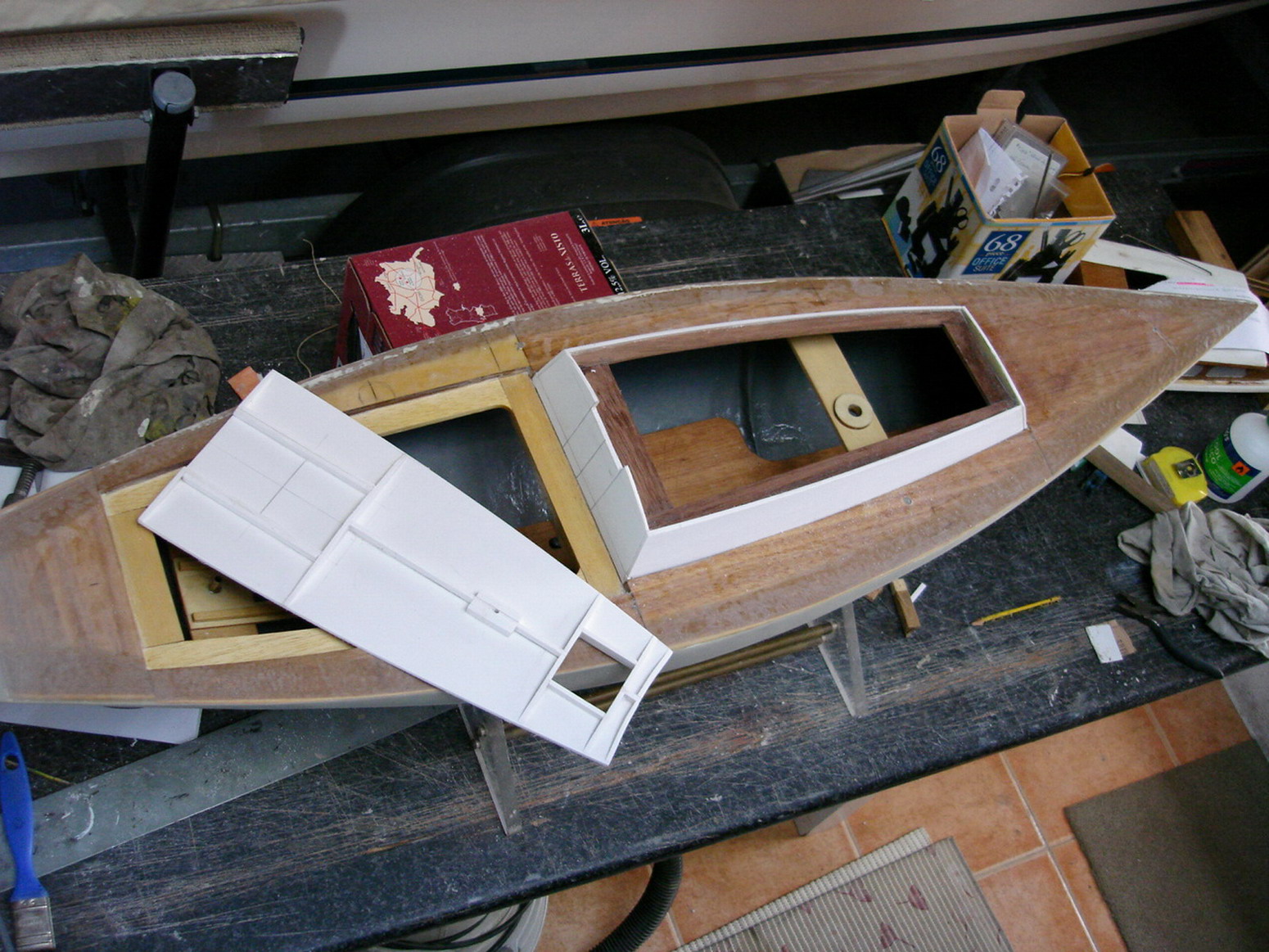

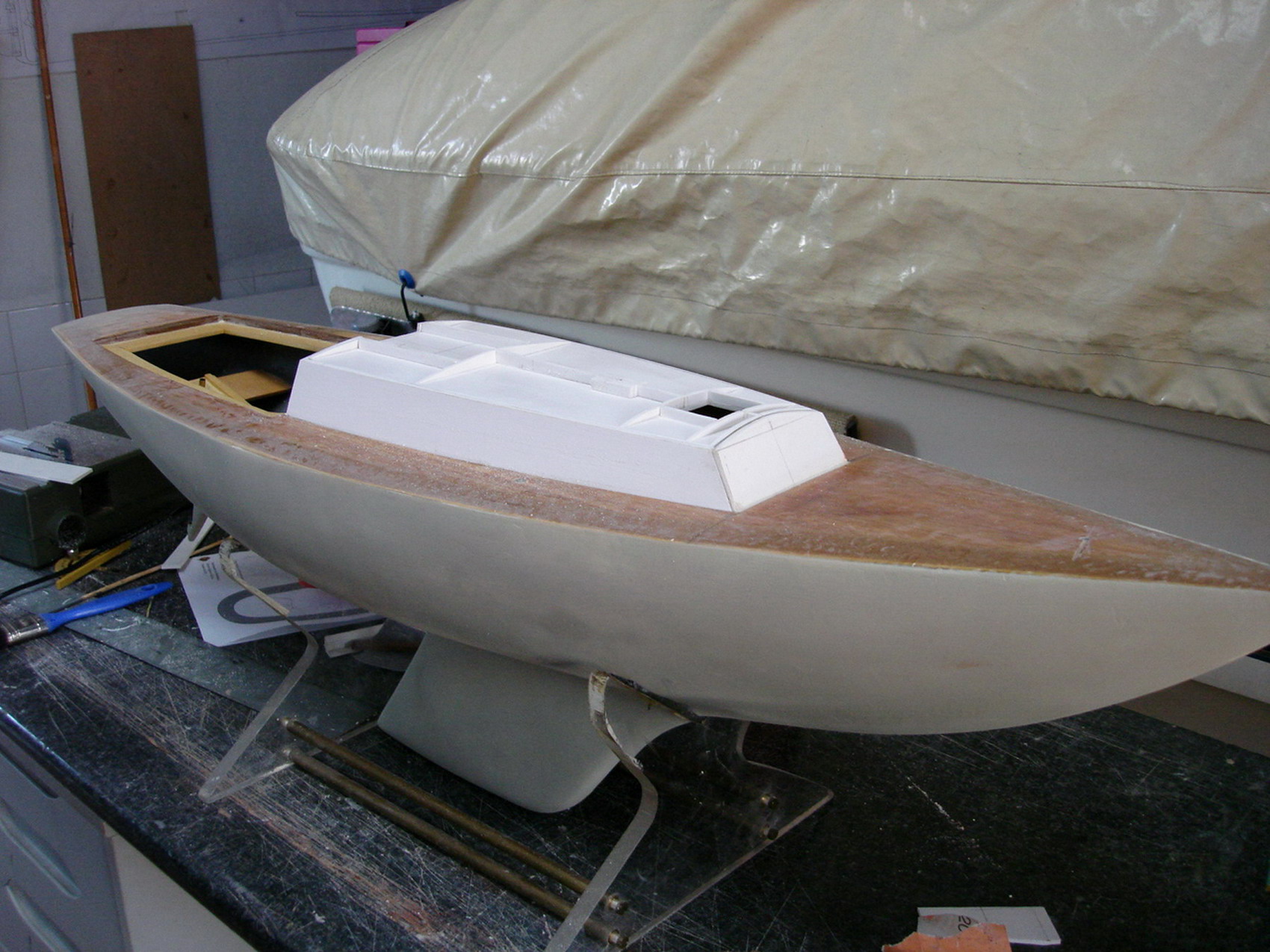

E poço (bañera?). Tanto a cabine como o poço são construidos em Plasticard.
Adjuntos
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

Olá

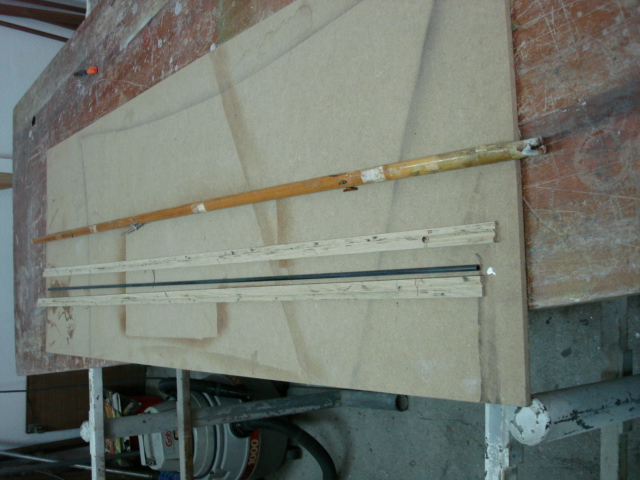

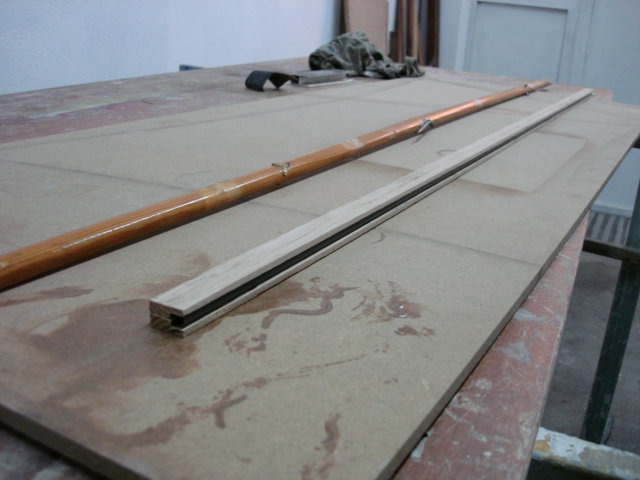

O proximo passo é a construção do mastro (mastil). Trata-se de duas varas de madeira que serão coladas com um tubo de carbono no interior. O carbono irá ser rasgado para servir de calha da vela grande (mayor).
Un saludo
Adjuntos
Avatar de Usuario
Paulo_Agra
Aficionado
Aficionado
Mensajes: 101
Registrado: Sab Jun 02, 2007 10:47 pm
Ubicación: gaf.nazaré Portugal

Mensaje por Paulo_Agra »

boas João Fernandes grande restauro como me disse no domingo, cá estou eu a espreitar o seu optimist realmente o meu é igualzinho foi uma grande ajuda saber que tipo de barco era o meu e agora a olhar para o o seu deu-me algum alento e de futuro quando os outros projectos tiverem concluídos irei lançar-me para o restauro do meu mas nada tão radical como o seu
bem vou seguir atentamente , mais uma vez grande restauro :!:
paulo agra
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

Olá Paulo
Pois é, o Carlos (Mariano) não brinca ao serviço... :D
Se quiseres (pff vamos tratar-nos por tu, quebra muitas barreiras) tenho alguma documentação sobre o barco.
Um abraço
João
Avatar de Usuario
Paulo_Agra
Aficionado
Aficionado
Mensajes: 101
Registrado: Sab Jun 02, 2007 10:47 pm
Ubicación: gaf.nazaré Portugal

Mensaje por Paulo_Agra »

pois já vi que não brinca mesmo, já vi o "cabo branco" e outros todos espectaculares o "TINA pelo que vejo está em óptimas mãos. bem João se tem alguma documentação do optimst e claro que estou super interessado pois até a poucos dias a trás nem sabia que o meu barco que tinha no sótão era um optimist da graupner se poder-me enviar desde já agradeço
um abraço paulo
Avatar de Usuario
kallu
Aficionado
Aficionado
Mensajes: 168
Registrado: Dom Ene 14, 2007 11:22 pm
Ubicación: Canyamelar (Valencia)

Mensaje por kallu »

paulo no se que pasa pero no puedo mandarte un privado me dice que no existes, puede que sea todo lo que acompaña al nombre, de todas formas me dices donde te lo mando y la escala o medidas.
un saludo
Con ello se dio el caso peregrino de que el "San Julián" entro en el puerto de Cádiz llevando cautivos a sus vencedores.
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

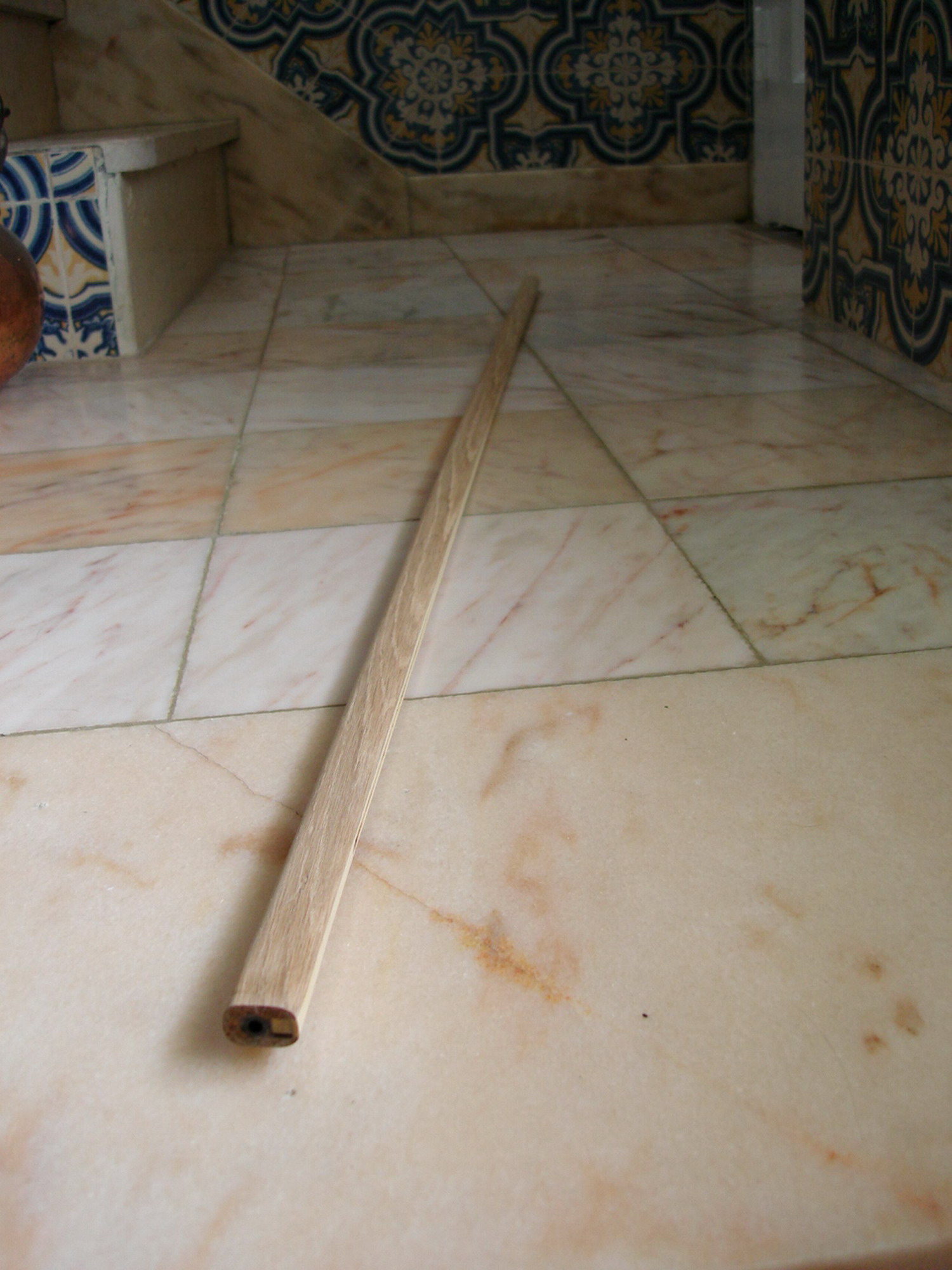

Continuação do mastro. Arredondamento, reforços,etc.
Adjuntos

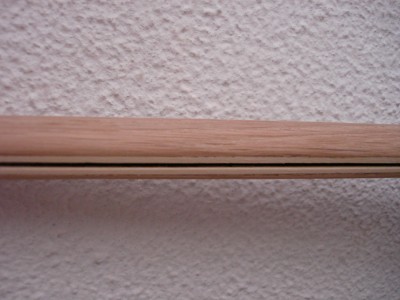

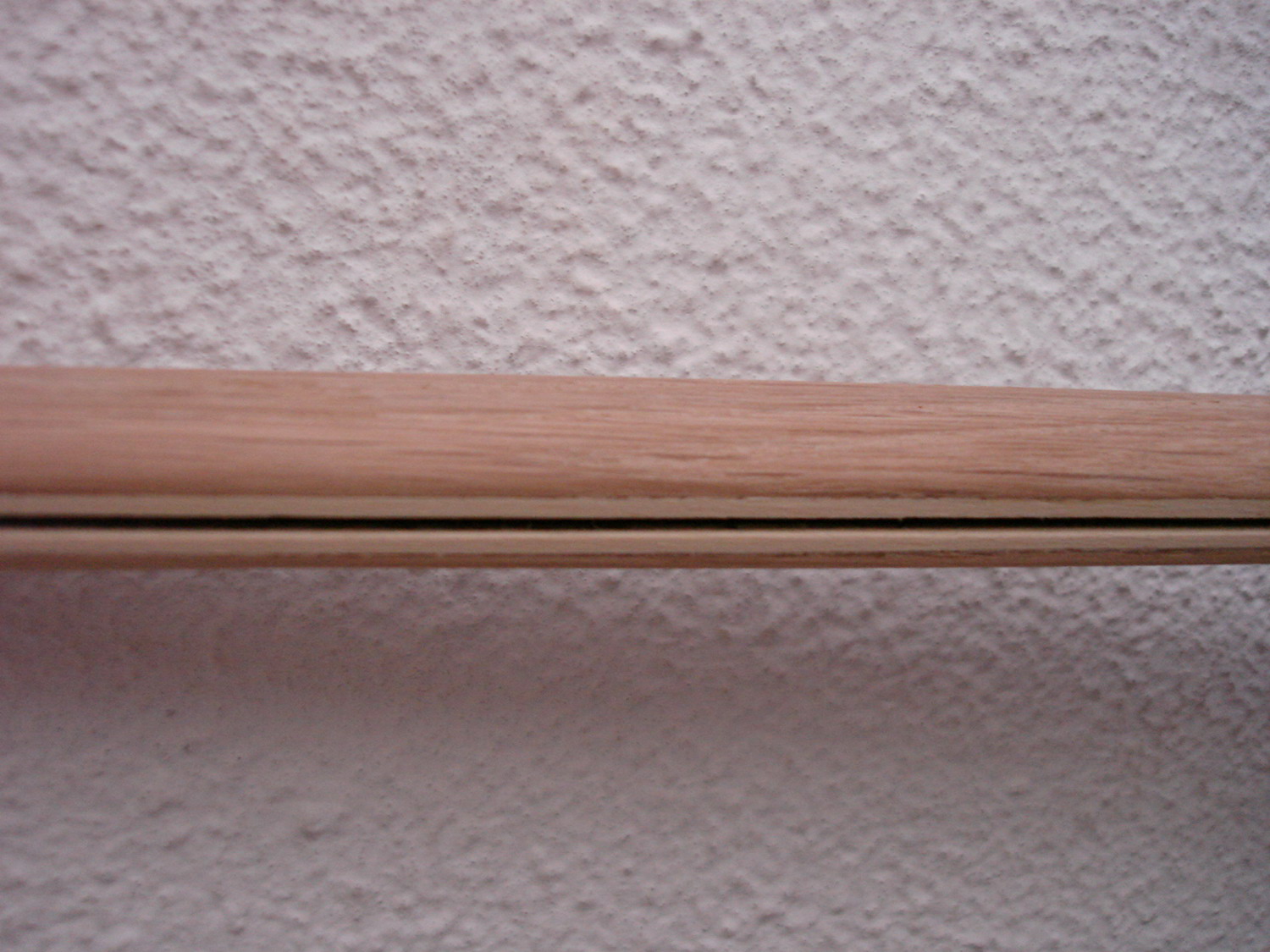

pormenor da calha da vela grande.
pormenor da calha da vela grande.
Avatar de Usuario
joaofernandes
Aficionado
Aficionado
Mensajes: 53
Registrado: Vie Mar 14, 2008 10:07 pm
Ubicación: Évora - Portugal

Mensaje por joaofernandes »

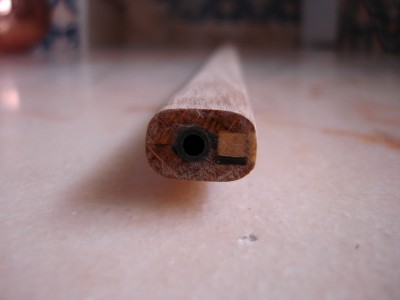

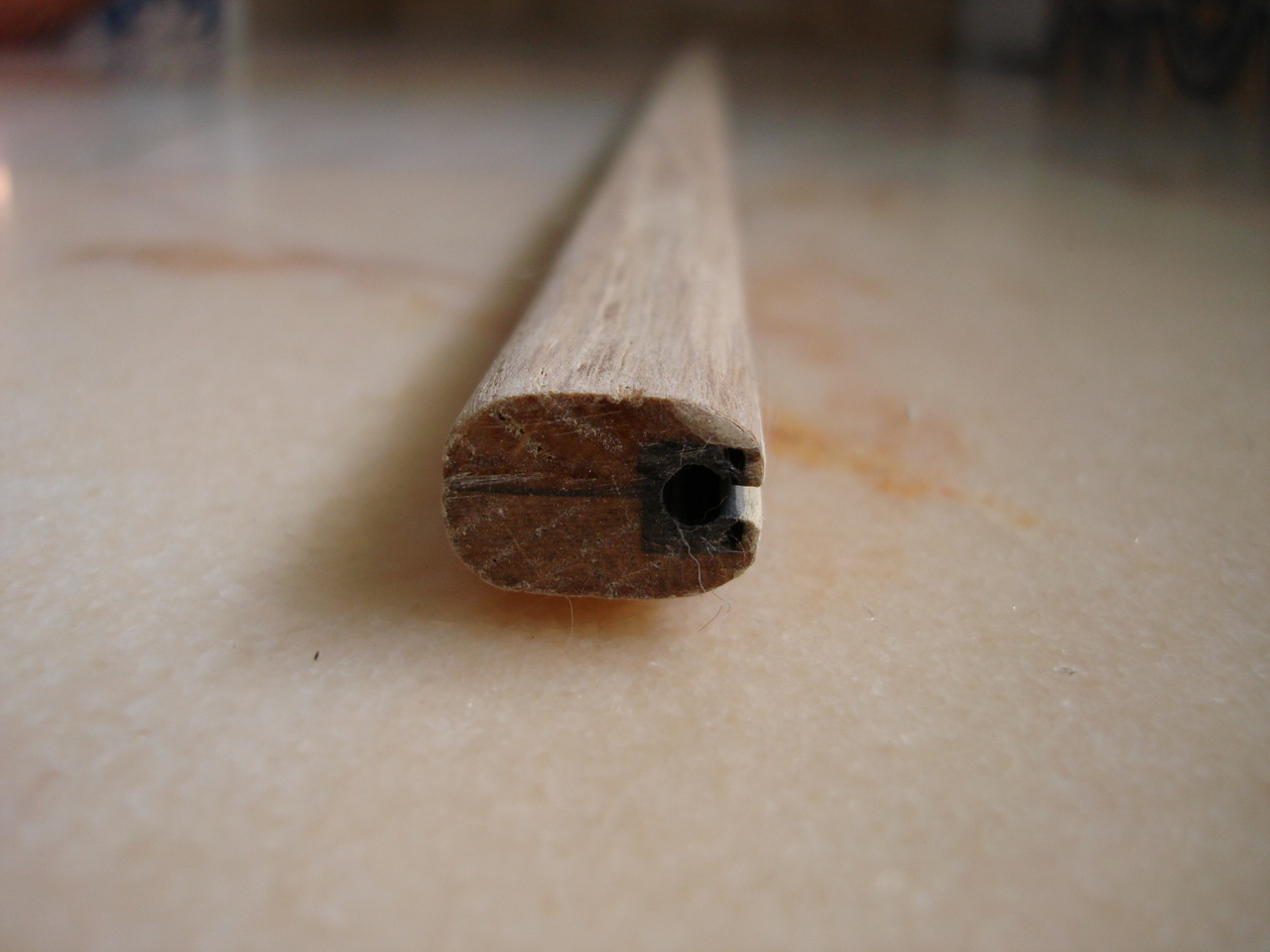

pormenor dos topos do mastro.
Adjuntos
Vista de baixo (abajo).
Vista de baixo (abajo).
Vista de cima (arriba).
Vista de cima (arriba).
Avatar de Usuario
Paulo_Agra
Aficionado
Aficionado
Mensajes: 101
Registrado: Sab Jun 02, 2007 10:47 pm
Ubicación: gaf.nazaré Portugal

Mensaje por Paulo_Agra »

boas João
esse mastro está a maneira mas diz-me uma coisa foi fibra-do depois de pronto :?:
por acaso não tem um desses a mais :mrgreen: :mrgreen: :mrgreen:
estava a brincar estou a gostar já estou a tirar apontamentos para o meu :mrgreen:
venha mais
