Galeón sueco Vasa (o Wasa) 1/75 de Corel

[joserraitu]

Buenas tardes (noches), PhD, creo que te está quedando una maqueta muy bonita y espero que puedas llegar hasta el final, para así ver una maqueta más de este formidable navío Sueco.

Sin más te mando un saludo muy cordial,

Joserra Iturriarte (joserraitu)

[PhD Snxz]

Sigamos:
Ahora es el momento de hacer los refuerzos de proa. El kit suministra unos bloques de madera que hay que apañar para darle la forma correcta con unos perfiles que hay en los planos:


Ante todo, SEGURIDAD:


Cuando ya llevaba un rato dándole que te pego me he fado cuenta... de que lo estaba haciendo al revés!!! Y estaba sacando una forma totalmente incorrecta...


Bueno.... gracias a mi gran astucia me había cargado uno de los bloques que venían con el kit así que tuve que improvisar algo. En primer lugar probé a replicar los bloques con una viga de abeto pero esa madera me pareció un poco dura de trabajar y con demasiados nudos así que al final me decidí a replicar los bloques en balsa...
a continuación los intentos: (de izquierda a derecha) mi cagada, bloque del kit, prueba de abeto y bloque de balsa con las formas perfiladas.


El bloque de balsa lo hice encolando tres planchas de 15x100 mm cortadas a la longitud adecuada.

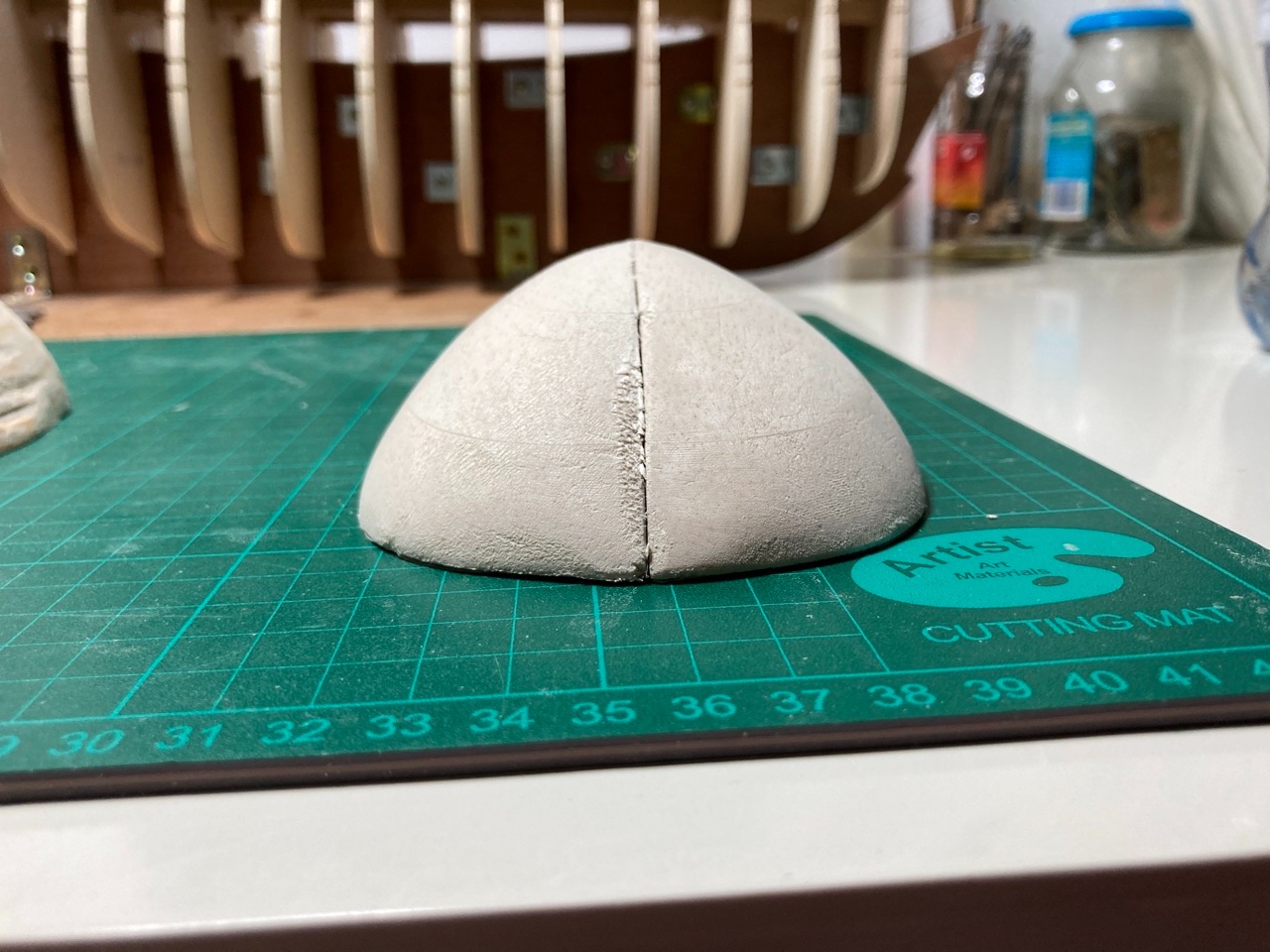

Después de rebajar la madera y pegar temporalmente entre sí los dos bloques para observar la simetría, este es el resultado (quizá haga falta algún ajuste fino posterior...)



[ANCGO]

A mime paso algo parecido. Lo bueno de este kit es que como esta tan mal explicado tienes que buscar como sacar las castañas del fuego.
Ánimo. Prueba error

[PhD Snxz]

si, siempre podremos decir que este Vasa es una buena introducción a la construcción sobre planos...

[JFelix]

¿Qué tal se agarran los clavos a la madera de balsa? Porque mi experiencia con algunas maderas de este tipo es que se desclavan fácil si fuerzas la curvatura de las tracas...

[PhD Snxz]

¿Qué tal se agarran los clavos a la madera de balsa? Porque mi experiencia con algunas maderas de este tipo es que se desclavan fácil si fuerzas la curvatura de las tracas...

Pues la verdad es que no lo he comprobado...
supongo que sòlo hay una manera de averiguarlo....

[PhD Snxz]

Más avances:
Forrado y colocación de algunos mamparos y puertas de la cubierta:



Siguiendo el consejo de JFélix, las puertas las encolaré después, una vez cortados los sobrantes de las cuadernas.
En la primera cubierta he pintado de negro la parte baja del mamparo central porque, aunque en el kit se supone que no va nada, de acuerdo con el libro de Ländstrom y las imágenes del museo, ahí va una barandilla que habrá que hacer una vez forrado el suelo.

Mis habilidades de dibujo no son muy allá... XD


Ahora toca encargarse de la parte delantera...
De momento, he pintado el fondo de las puertas y he preparado la quilla para alojar el bauprés


[PhD Snxz]

¿Qué tal se agarran los clavos a la madera de balsa? Porque mi experiencia con algunas maderas de este tipo es que se desclavan fácil si fuerzas la curvatura de las tracas...

Mmmh... lo he comprobado y tienes razón... voy a explorar dos opciones:
- la primera es tratar de endurecer la balsa con epoxi, cola diluida o cosas similares
- otra opción es, en caso de forzarse mucho la curvatura en la proa (los listones deberían ir pre-curvados suficientemente pero ya se sabe...), usar cianoacrilato para pegarlos y paciencia.

Luego está la opción extrema que es quitar la balsa y rehacer la proa con otra madera, pero espero no tener que llegar a ese extremo...

[JFelix]

¿Qué tal se agarran los clavos a la madera de balsa? Porque mi experiencia con algunas maderas de este tipo es que se desclavan fácil si fuerzas la curvatura de las tracas...

Mmmh... lo he comprobado y tienes razón... voy a explorar dos opciones:
- la primera es tratar de endurecer la balsa con epoxi, cola diluida o cosas similares
- otra opción es, en caso de forzarse mucho la curvatura en la proa (los listones deberían ir pre-curvados suficientemente pero ya se sabe...), usar cianoacrilato para pegarlos y paciencia.

Luego está la opción extrema que es quitar la balsa y rehacer la proa con otra madera, pero espero no tener que llegar a ese extremo...

Por hacer una sugerencia, yo suelo usar cola blanca para el forro (bueno, para casi todo), y en situaciones así pongo una gotita de ciano en el extremo de la traca, eliminando la necesidad de clavos. De todas formas, este casco tiene una proa muy redonda. Quizás algunas tracas vayan un poco forzadas...

[ANCGO]

Las puertas de este galeón si te fijas en el original van inclinada la parte superior trasera enrrasa con la cubierta.
No se si me explico
viewtopic.php?f=58&t=15985&start=90
Aquí en mi paso a paso lo puedes apreciar

[PhD Snxz]

¿Qué tal se agarran los clavos a la madera de balsa? Porque mi experiencia con algunas maderas de este tipo es que se desclavan fácil si fuerzas la curvatura de las tracas...

Mmmh... lo he comprobado y tienes razón... voy a explorar dos opciones:
- la primera es tratar de endurecer la balsa con epoxi, cola diluida o cosas similares
- otra opción es, en caso de forzarse mucho la curvatura en la proa (los listones deberían ir pre-curvados suficientemente pero ya se sabe...), usar cianoacrilato para pegarlos y paciencia.

Luego está la opción extrema que es quitar la balsa y rehacer la proa con otra madera, pero espero no tener que llegar a ese extremo...

Por hacer una sugerencia, yo suelo usar cola blanca para el forro (bueno, para casi todo), y en situaciones así pongo una gotita de ciano en el extremo de la traca, eliminando la necesidad de clavos. De todas formas, este casco tiene una proa muy redonda. Quizás algunas tracas vayan un poco forzadas...

Si, de hecho hice algunas pruebas y el ciano agarra muy bien, incluso con curvaturas muy pronunciadas. Lo que haré será poner tramos con cola blanca y, en los puntos más comprometidos, poner ciano para fijar la traca mientras se seca la cola (he conseguido un bote de ciano con pincel que va genial para este tipo de cosas)

[PhD Snxz]

Las puertas de este galeón si te fijas en el original van inclinada la parte superior trasera enrrasa con la cubierta.
No se si me explico
viewtopic.php?f=58&t=15985&start=90
Aquí en mi paso a paso lo puedes apreciar

Gracias Antonio!

Lo tenía presente aunque no he decidido como hacerlo todavía... estaba pensando en una extensión por detrás con un poco de madera que simule eso pero la idea está aun muy verde... ya veremos más adelante. Lo que sí tengo claro es que hasta que no forre la cubierta no pegaré nada ni decidiré sobre las puertas

[PhD Snxz]

Sigamos:

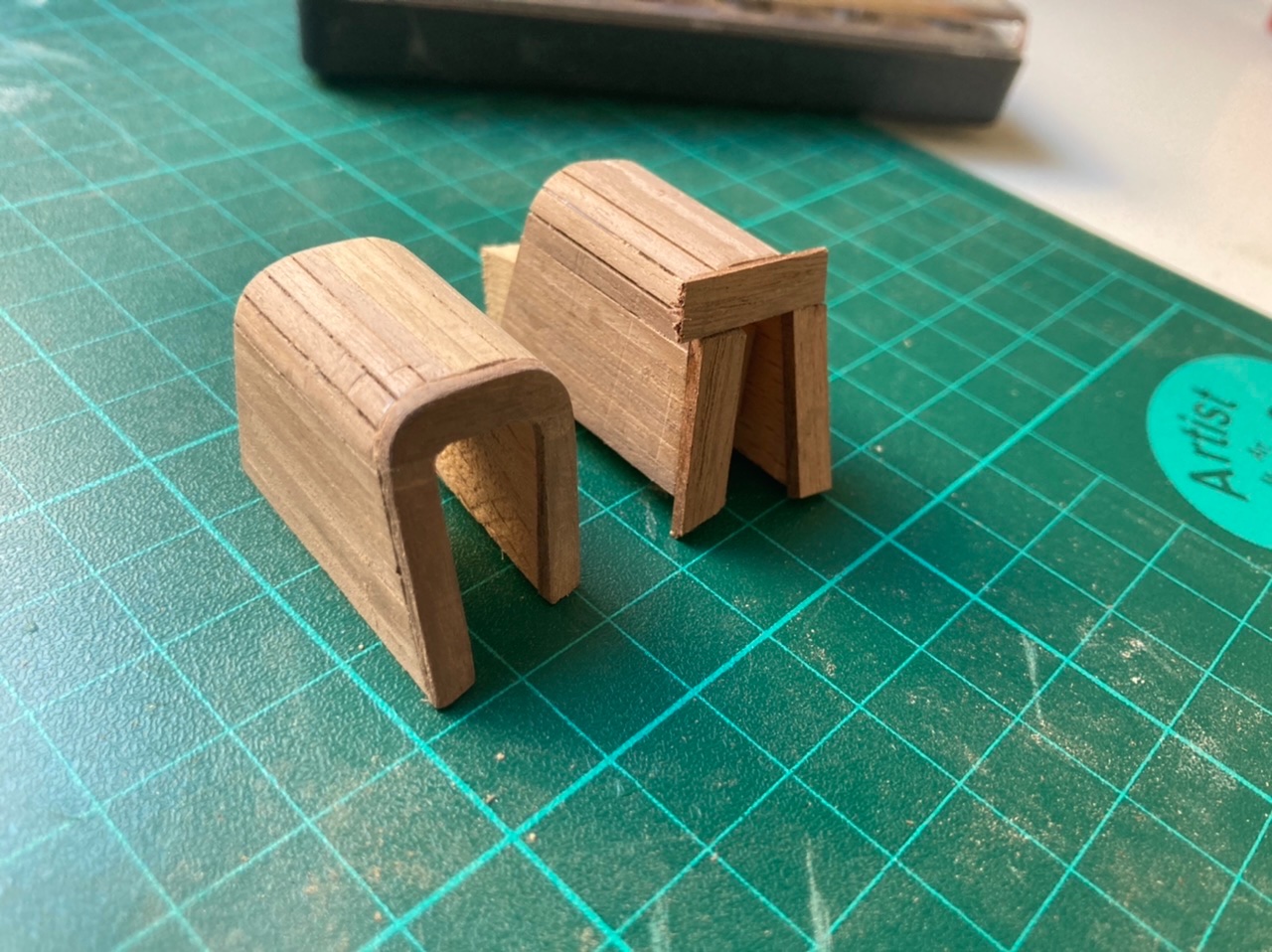

A la hora de forrar las puertas de proa no me convenció nada el contraste entre las dos maderas (la pieza del centro es para poder agarrar el montaje con el tornillo de banco sin riesgo de que se parta la puerta por la mitad) así que le hice unos marcos como buenamente pude usando una traca de sobra que tenía por ahí...




Ya para ultimar la proa, le hice las escaleras centrales (el kit de corel no las contempla) y las laterales (que en realidad no son así pero estas me gustan )
Cuando estaba poniendo éstas últimas me di cuenta de que los dos últimos escalones se quedaban bastante alejados (feos) de la curva de la puerta así que los rebajé para acomodar la forma.
El último escalón tiene también el grosor rebajado para que no se eleve demasiado con respecto al resto del conjunto...



(Aun estoy pensando en qué poner en el fondo de las puertas delanteras, pero lo que creo que tengo claro es que no las voy a cerrar...)

[JFelix]

El último escalón tendrá que quedar a ras con la cubierta, una vez forrada, para poder apoyar bien las serviolas. A mí se me pasó por alto y luego tuve que hacer un apaño.

[PhD Snxz]

El último escalón tendrá que quedar a ras con la cubierta, una vez forrada, para poder apoyar bien las serviolas. A mí se me pasó por alto y luego tuve que hacer un apaño.

Mmmmh... ya veo.... aun habiéndolo rebajado creo que después del forrado de la cubierta me va a quedar un escalón de unos 2 mm. Tampoco quiero seguir rebajando ese escalón mucho más porque creo que va a quedar un poco descompensado con los demás así que, llegado el momento, pensaré en algún apaño que no se note demasiado. Gracias por la info!

Saludos
Snxz
