EL PROBLEMA....

[JavierGarcia]

35cm? Parece poco. Es casi como una escalera de mano. Cuando llegue a casa mido los peldaños de la que tengo.
Ok, muchas gracias por la info. Es que no encuentro nada en la red al respecto.

Lo que hago es realizar en CAD las paralelas a tamaño real, 1:1 y luego lo imprimo a la escala que necesito para cada modelo... por eso quería la información.

Gracias de nuevo.

[Leopoldofran]

Hola. Escribe Vallarino en el Arte de aparejar y maniobras.. " los flechastes se cosen a un pie o pie y medio de distancia cada uno" así que tienes donde elegir.
Ojo que si estás haciendo carabelas los palos que llevan solo velas latinas no llevan, llevan una escala de gato.
Aunque no es dogma de fe puedes consultar el libro de Xavier Pastor sobre las naves de Colón.
Saludos

[JavierGarcia]

Hola. Escribe Vallarino en el Arte de aparejar y maniobras.. " los flechastes se cosen a un pie o pie y medio de distancia cada uno" así que tienes donde elegir.
Ojo que si estás haciendo carabelas los palos que llevan solo velas latinas no llevan, llevan una escala de gato.
Aunque no es dogma de fe puedes consultar el libro de Xavier Pastor sobre las naves de Colón.
Saludos

Buenos días. Si, flechastes sólo llevaba la S. María.
En los planos no aparece ningún tipo de escala para las carabelas. ¿Cómo es una escala de gato?

[Leopoldofran]

Hola. Una escala de gato estáformada por dos csbos paralelos que engazan travesaños de madera. Es estrecha, unos 40 cm. Y va firme a la parte superior de la arboladura y a la cubierta, y fuertemente tensada.
Saludos

[cincodedos]

Pues independientemente de los cálculos matemáticos y demás quebraderos de cabeza, empíricamente hablando, he visto un montón de tall ships, en fotos y en la realidad y en ninguno me he percatado de que los flechastes no tuviesen otra forma de estar puestos que en horizontal.
Y a estas alturas los marinos han tenido tiempo de sobra, siglos de experiencia, para haber cambiado de opinión.

[Leopoldofran]

No sé qué son tall ships , me lo podrías aclarar?

[cincodedos]

Es el término (en inglés, claro; yo también estoy influido por la suposición de que el español no sirve para nada; PIDO PERDÓN por ello ) con el que se designa a los grandes veleros, buques escuela, réplicas etc.

[Leopoldofran]

No tienes por qué pedir perdón, de alguna manera hay que llamar a ese conjunto variopinto de veleros restaurados, escuelas, y réplicas.
Supongo que se excluyen el Victory y los americanos que están a flote.
En cuanto a los flechastes se trató el tema hasta la saciedad aquí: viewtopic.php?f=15&t=13233
También se planteó en el foro de Delacroix donde apostaron a muerte por la horizontalidad, quizás por espíritu cartesiano, quizá porque todas sus monografías, salvo la del cúter de catorce carronadas, los llevan horizontales .
Cuando escribí que todos los modelos de los libros del museo de marina de París en que era posible comprobarlo tenían los flechastes inclinados me dieron la callada por respuesta. Es curioso que en la obra de Boudriot "El navío de setenta y cuatro cañones hay un dibujo que representa los flechastes inclinados
En este hilo me parece muy acertada la intervención de Soult.
Un cordial saludo
Leopoldo

[cincodedos]

Pues mira tú por donde.
Nunca te acostarás sin saber una cosa más.
Un saludo

[JavierGarcia]

Hola. Una escala de gato estáformada por dos csbos paralelos que engazan travesaños de madera. Es estrecha, unos 40 cm. Y va firme a la parte superior de la arboladura y a la cubierta, y fuertemente tensada.
Saludos

Hola de nuevo. No he encontrado el libro que citas.
Cuando dices anclados a la cubierta ¿En qué parte de la cubierta? Junto al palo (osea, verticales) junto a las amuradas (inclinadas)
Según planos de Amati, la carabela con vela cuadra, lleva tres obenques, los cuales no tienen flechastes. (Según planos, repito)
En el caso de las latinas, ¿sabes como irían las escalas de gato que mencionas?

[Leopoldofran]

Para que funcione bien la escala debe ser vertical o casi vertical, aunque hay grabados antiguis con escalas de gato inclinadas.
La escala se anclaría a pié de palo , no necesariamente en el eje porque podría estorbar a la maniobra de la driza.
Yo la anclaría un poco a popa del través y un poco separada del palo, unos 30 cm. hacia un costado .
Aunque no se sabe si la Niña llevaría cuando estaba aparejada de latina pues a la cesta se puede subir trepando por la entena.
Cuando le cambiaron el aparejo a redondo sí es más probable que le pusieran una escala de gato porque los obenques latinos no admiten flechastes en la parte baja que está ocupada por aparejos.
En cuanto a la Pinta, tanto Martínez Hidalgo, como Landstrom y Xavier Pastor sí le ponen flechastes INCLINADOS en el palo mayor.

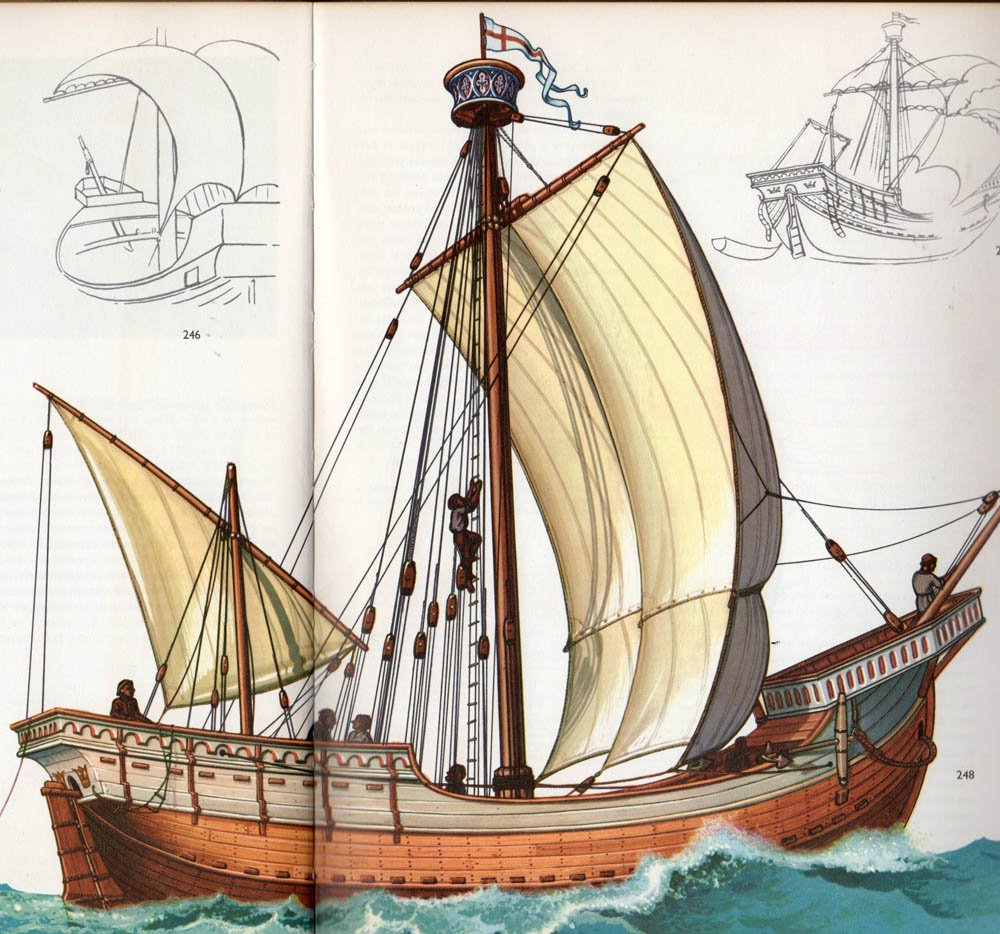

Pongo un escaneado de "El Buque" de Landström, con su interpretación del cuadro de Gentile da Fabriano"
Saludos


[troglodita]

No he encontrado el libro que citas.

https://www.casadellibro.com/libro-el-a ... JREALw_wcB

[JavierGarcia]

No he encontrado el libro que citas.

https://www.casadellibro.com/libro-el-a ... JREALw_wcB

Pongo un escaneado de "El Buque" de Landström, con su interpretación del cuadro de Gentile da Fabriano"
Saludos

Muchas gracias.
