¿Alguien había visto algo así?

[Manuel Carballo]

Perfecta definición Cayetano
Gracias, un abrazo

[Leopoldofran]

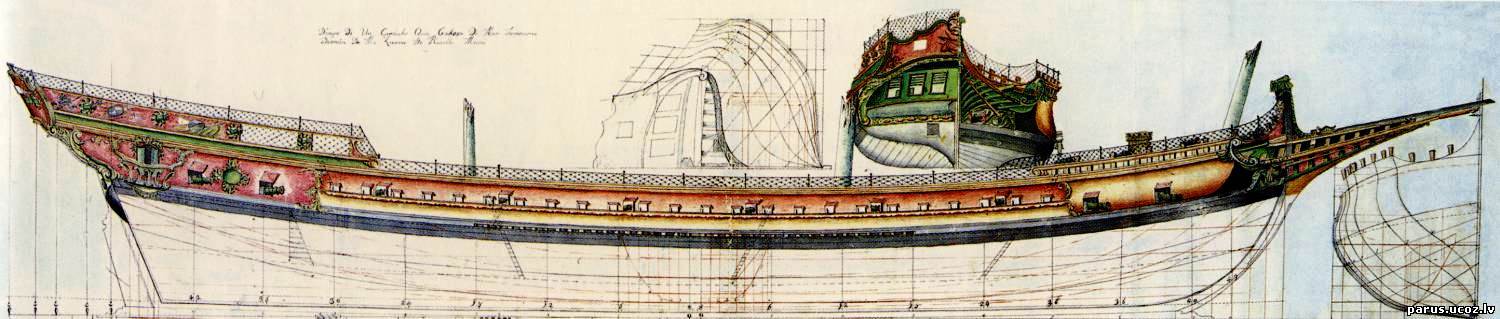

Parece que la lámina es de época, forma parte de una coleccion que está en la universidad de Padua. Atribuida a Antonio Nadale como la otra lámina que he puesto.
El trazado de las líneas de agua y secciones coincide, cosa sorprendente porque no suele ser el caso, y el asunto de los cañones y los toletes al parecer hay que tomárselo a título anecdótico, al igual que el diámetro ridículo de los palos , la falta de punto de amura para el trinquete, la ausencia de espolón y de botalón.
Los cañones inferiores solo podrían usarse en la laguna con buen tiempo y los remos los manejarían gigantes sobre zancos.
Podría ser que en la época también se vacilara.
Saludos

[Cayetano]

Podría ser que en la época también se vacilara.
Saludos

En mi opinión el problema es que muchas veces los dibujos los hacían personas con más de buena intención que de conocimientos, y más con un objeto de divulgación que de fuente documental para profesionales.

Si vamos a mirar lo que tenemos por ahí nos encontramos por ejemplo con:

- El caso rarísimo de un Lavanha que además de suministrar datos importantísimos nos aporta unos dibujos técnicos de primera categoría.
- El caso de un Gaztañeta de la época del Arte de Fabricar Reales nos proporciona unos datos documentales de primera junto a unos dibujos de tercera categoría.
- El caso del conocido Album de Colbert, de indudable importancia pero que muestra errores de bulto. Su autor sabía dibujar pero no dominaba la materia y quien le supervisaba no fue lo suficientemente diligente para que la obra resultara redonda.

Es raro encontrar casos como los de Lavanha o Rafael Monleón en los que coincidan unos sólidos conocimientos junto a unas buenas dotes artísticas.

De todas formas, si como dices Leopoldo, los dibujos son de época y las líneas del casco coinciden, es muy probable que fuesen copiadas de un plano constructivo real y por tanto tengan un valor documental poco dudoso. En la cuestión artística lo más probable es que tuviese una buena parte la imaginación del autor.

[Leopoldofran]

Muy bien explicado y argumentado.
Gracias y saludos

[Manuel Carballo]

Otro jabeque de la misma colección.
Este casco es muy bajo y a mi en lo personal me gusto, lo que me causa extrañeza es que los palos están muy cargados a proa, específicamente hablando del mayor y mesana.

[Cayetano]

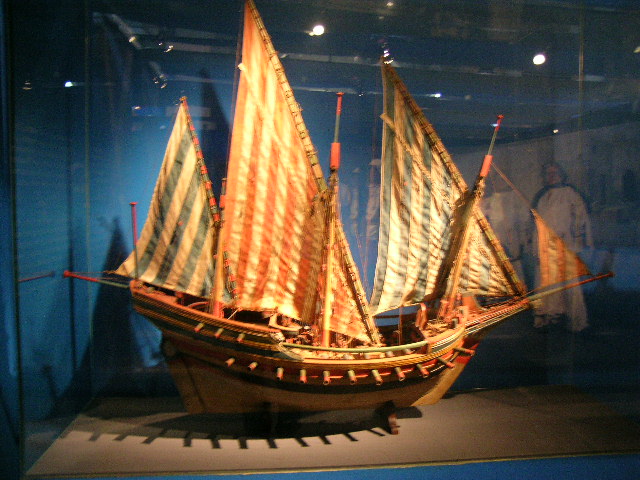

Adjunto foto modelo de época que se conserva en el MMB. Parece que el modelo no está bien equilibrado respecto a la horizontal.
En la mayoría de imágenes que he visto el palo mayor está en candela, pero eso es algo que podía variar.

[zapalobaco]

pues es un bonito jabeque
