Sección HMS Victory

[Leopoldofran]

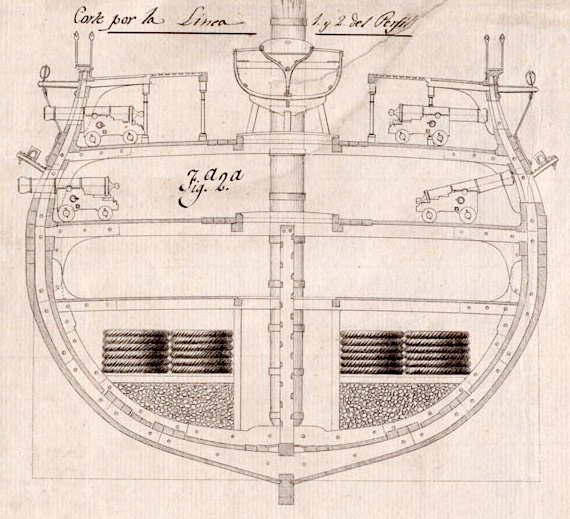

Aquí tienes una sección de un 74 español

seccion 74.jpg (372.27 KiB) Visto 592 veces

[urruti]

Hola,

Si me permitís una pregunta simple...
Cuando veo estos planos siempre me surge la duda de las medidas y la escala. No encuentro una referencia a partir de la cual poder sacar medidas concretas, altura de cubiertas, de batayolas, manga, etc. ¿Hay alguna referencia o cota que se me haya escapado?

Saludos y gracias

[Leopoldofran]

Hola Urruti, la escala no sale porque lo que he puesto es un trozo de plano. Si te interesa completo y en buena resolución me pones tu correo en un privado y te lo mando. Todos los planos que tengo del MNM , del NMM etc llevan su escala gráfica que se llama pitipié.
Saludos
