Construcción de utensilios para sierra FET.
Re: Construcción de utensilios para sierra FET.
Seguimos con el trabajo queda todabia por realizar algunas cosas....
- Adjuntos
-

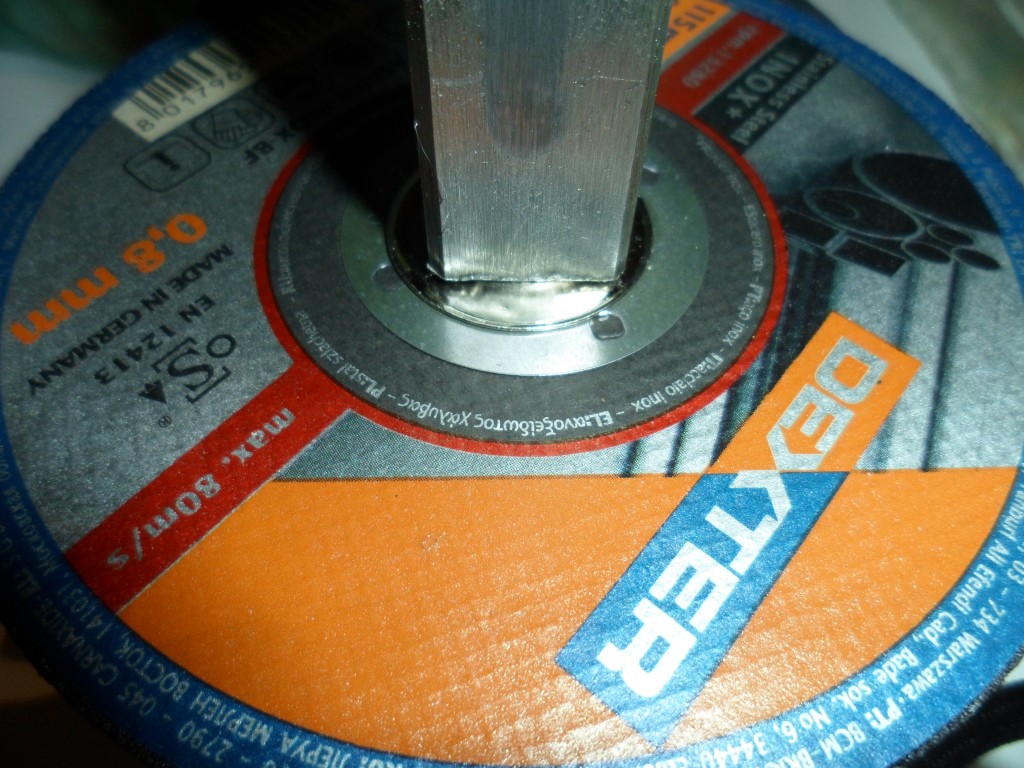

- Seguimos aplanando ya ahora sin nada directamente en la prensa....
-
- Vista del disco asi como queda....
-
- Otra vista....
-

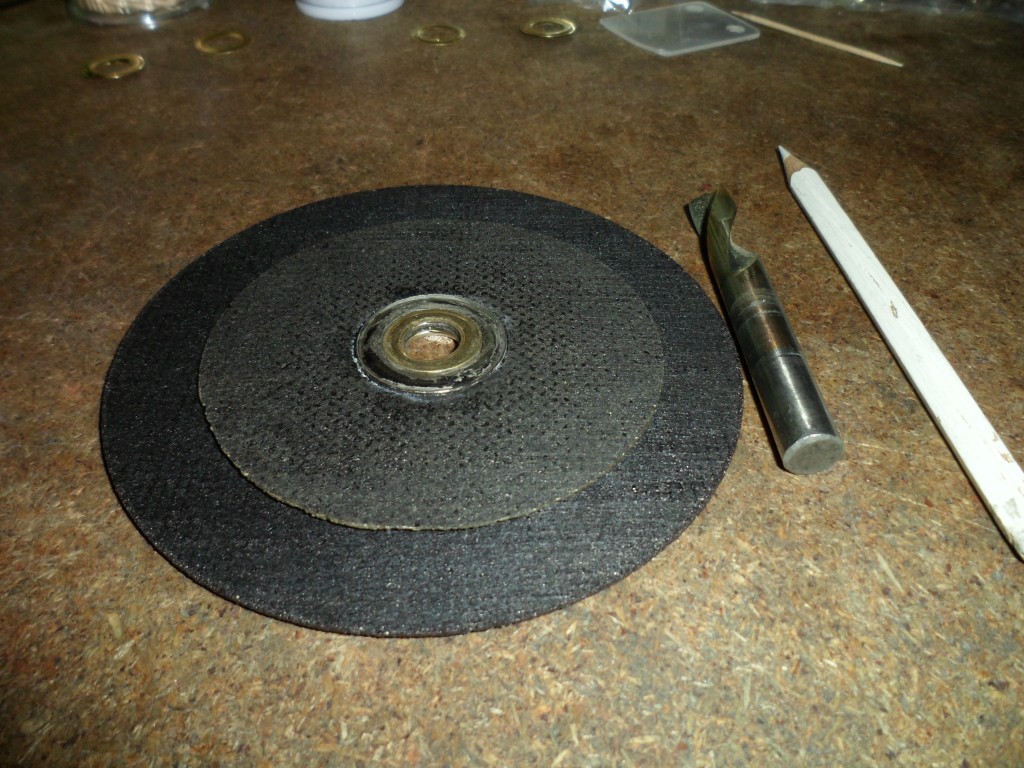

- Procedemos ahora a realizar el corte del disco para rebajarlo a la medida de las maquinas proxxon, con otro disco tomamos la medida, necesitamos un lapiz de color blanco y una fresa o broca de 10 mm para tomar el centro.
-

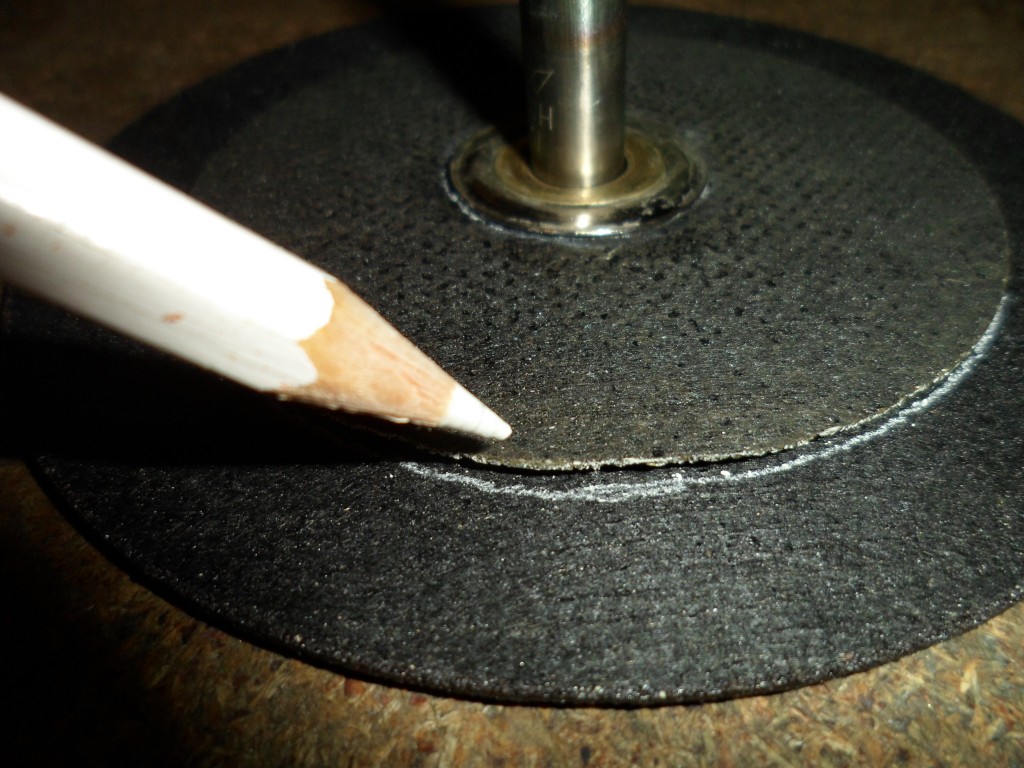

- Vista de como lo realizamos....
-

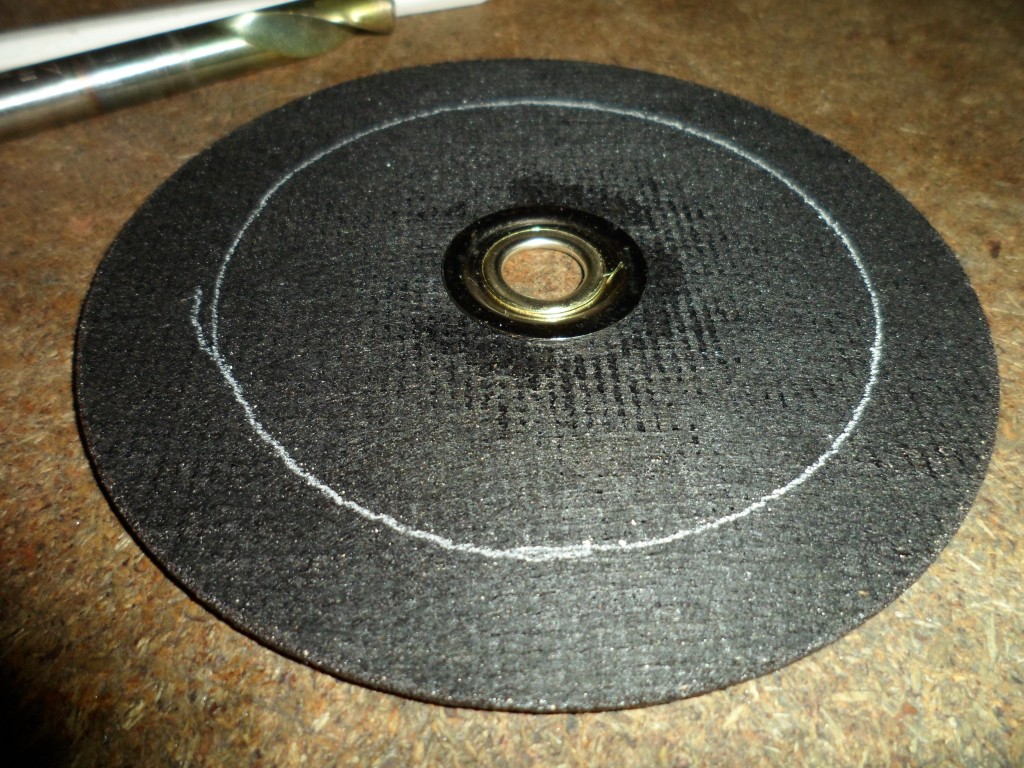

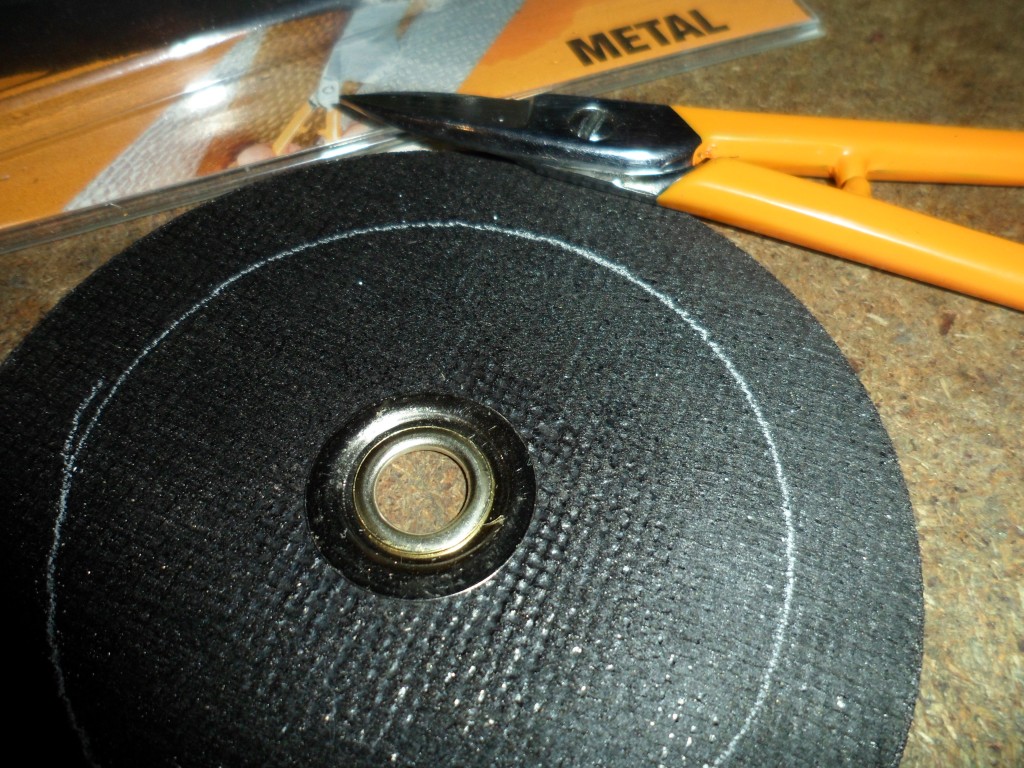

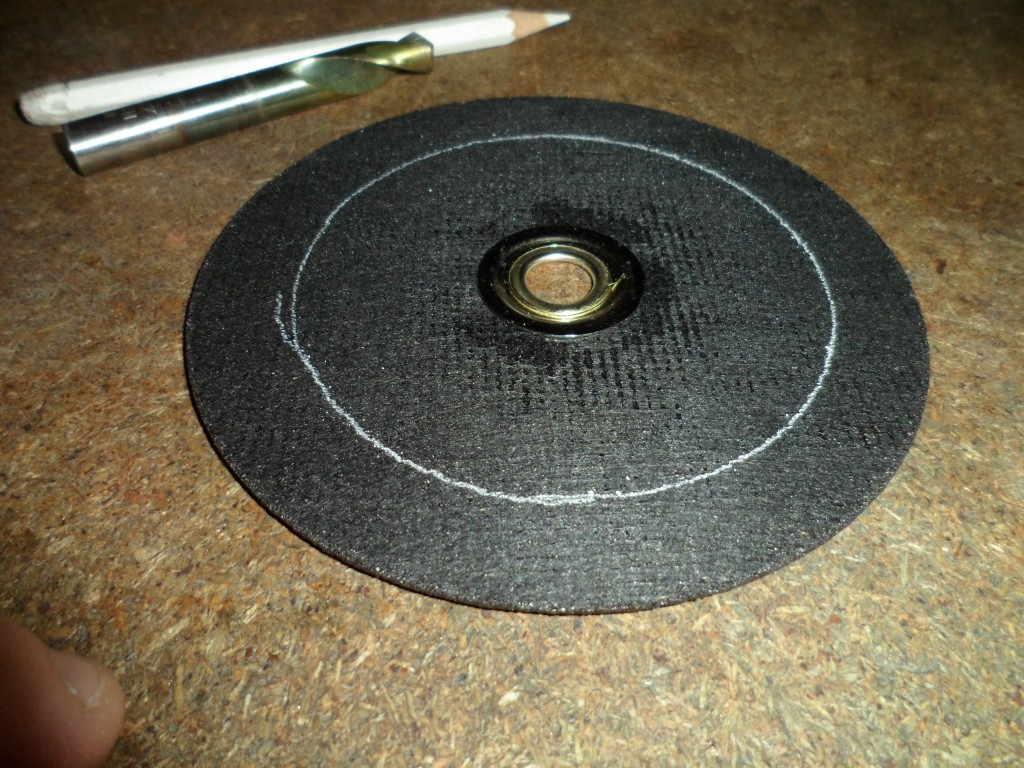

- Disco con la medida en blanco y listo para ser cortado.....
-
- Otra vista disco pintado...
-

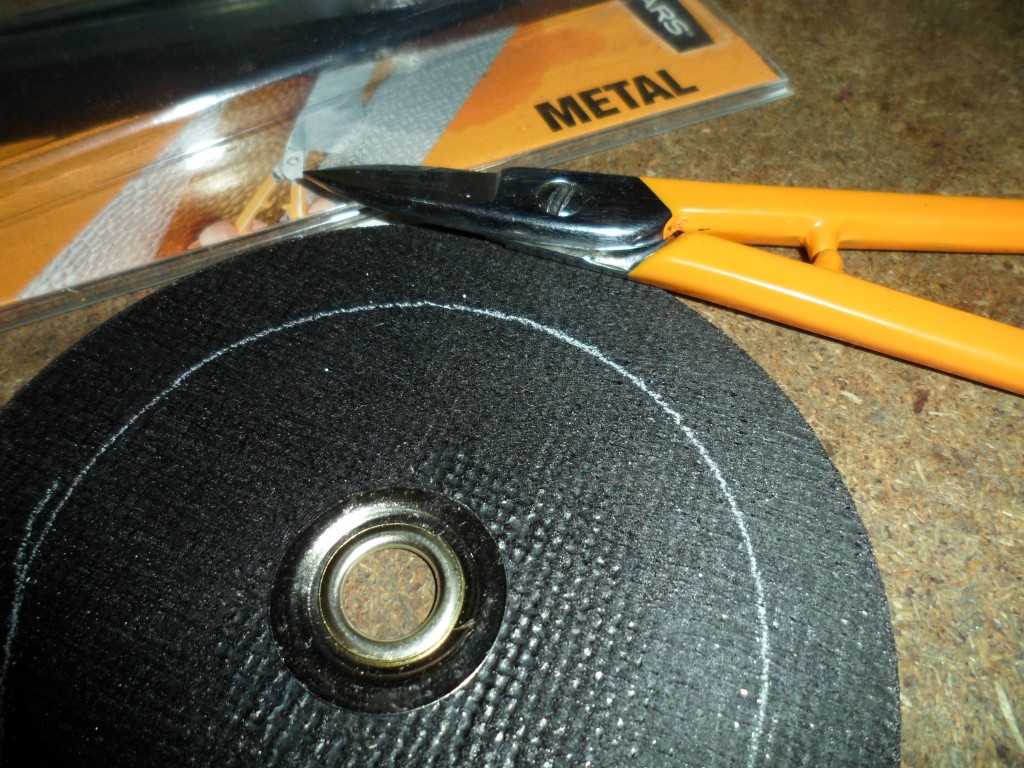

- Procedemos a relizar el corte para esto necesitaremos unas tijeras de cortar metal....
-
- Otra vista.....
-

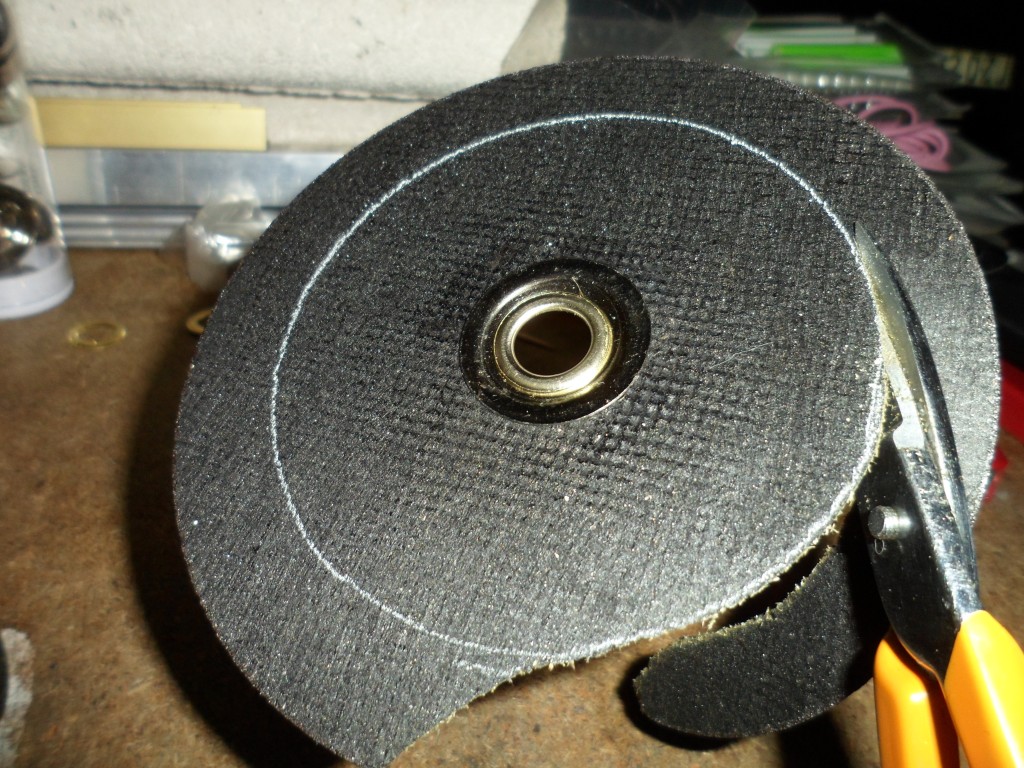

- Empezamos a cortar el disco con la mano y la tijera de metal no es muy dificil......
Re: Construcción de utensilios para sierra FET.
Continuamos cuantas tareas je je je.....
- Adjuntos
-

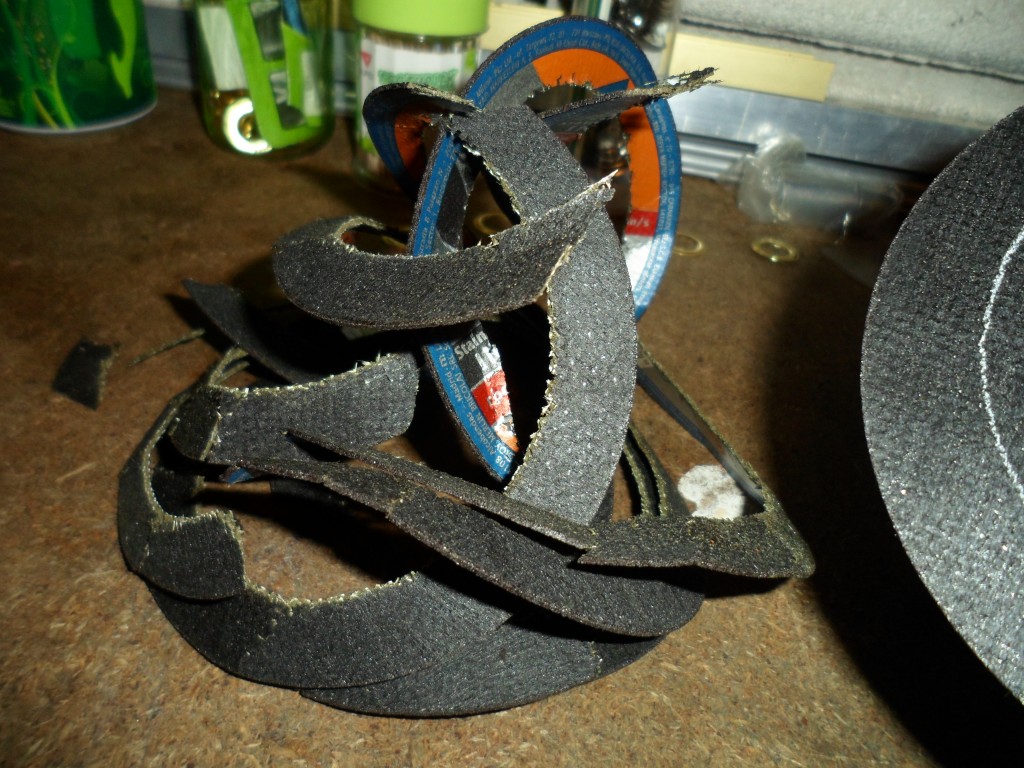

- No tireis los restos se puenden aprobechar para discos de corte mas pequeños todo vale reciclar je..je...je..
Re: Construcción de utensilios para sierra FET.
Continuamos.....
- Adjuntos
-

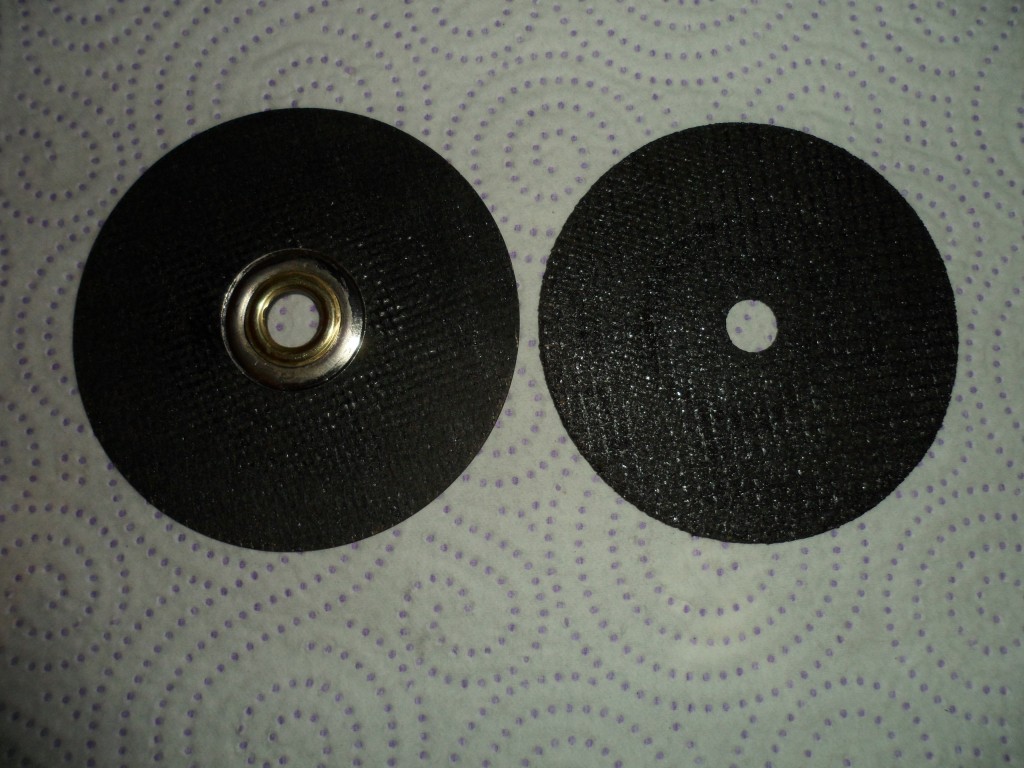

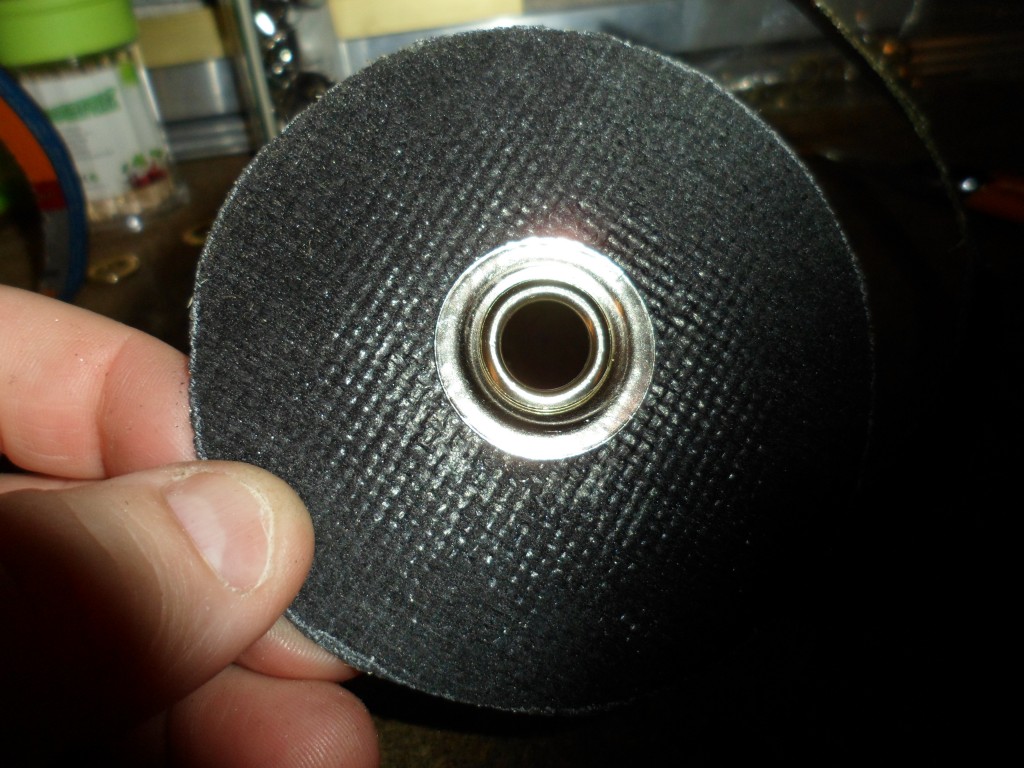

- El disco cortado....
-

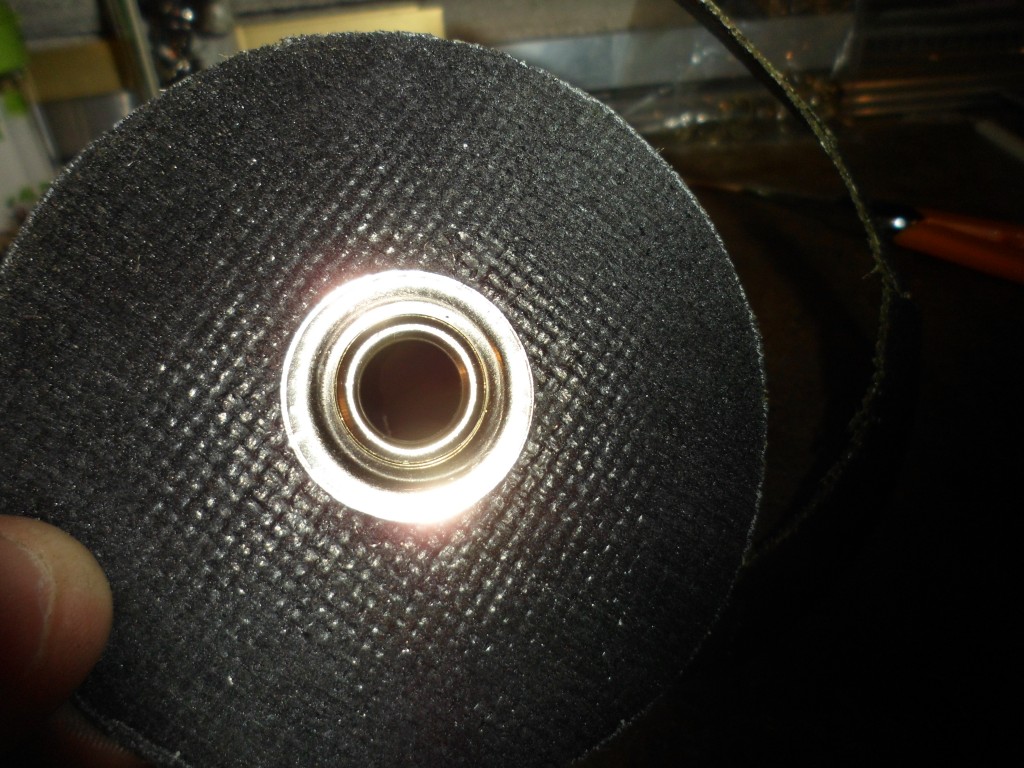

- El disco cortado ahora tendremos que poner unos discos ojales de latón de 10 mm esto van pegados.....
-
- Procedemos a pegarlos con pegamento de dos componentes aqui teneis muchas posiblidades en el mercado amplia oferta....
-

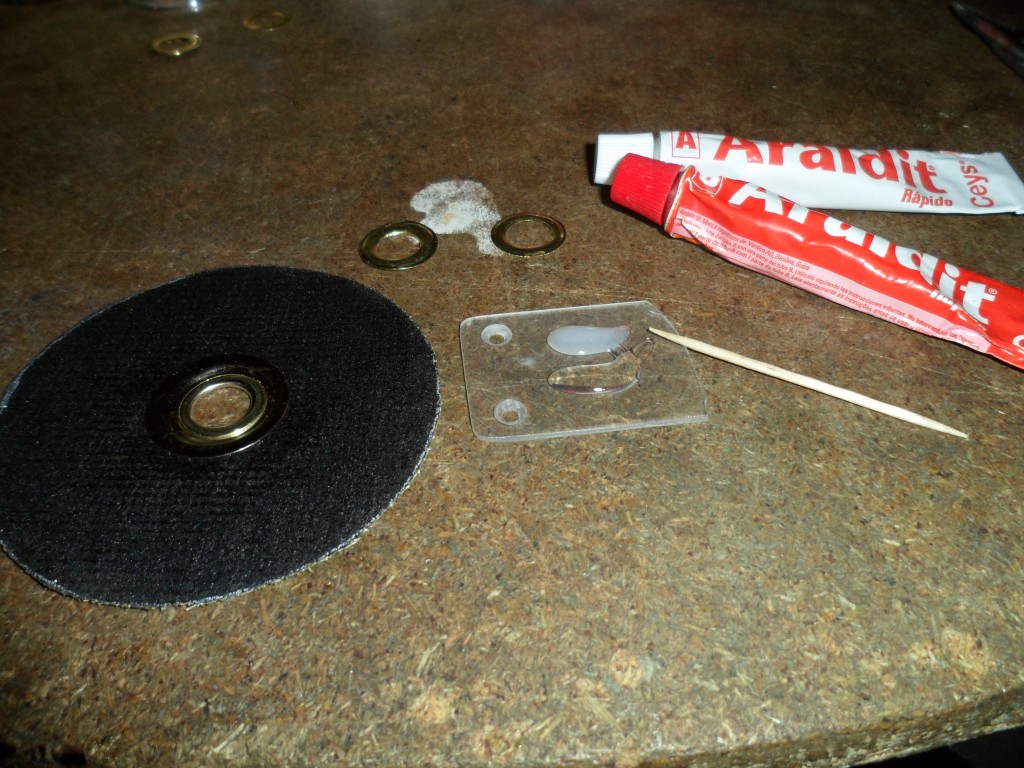

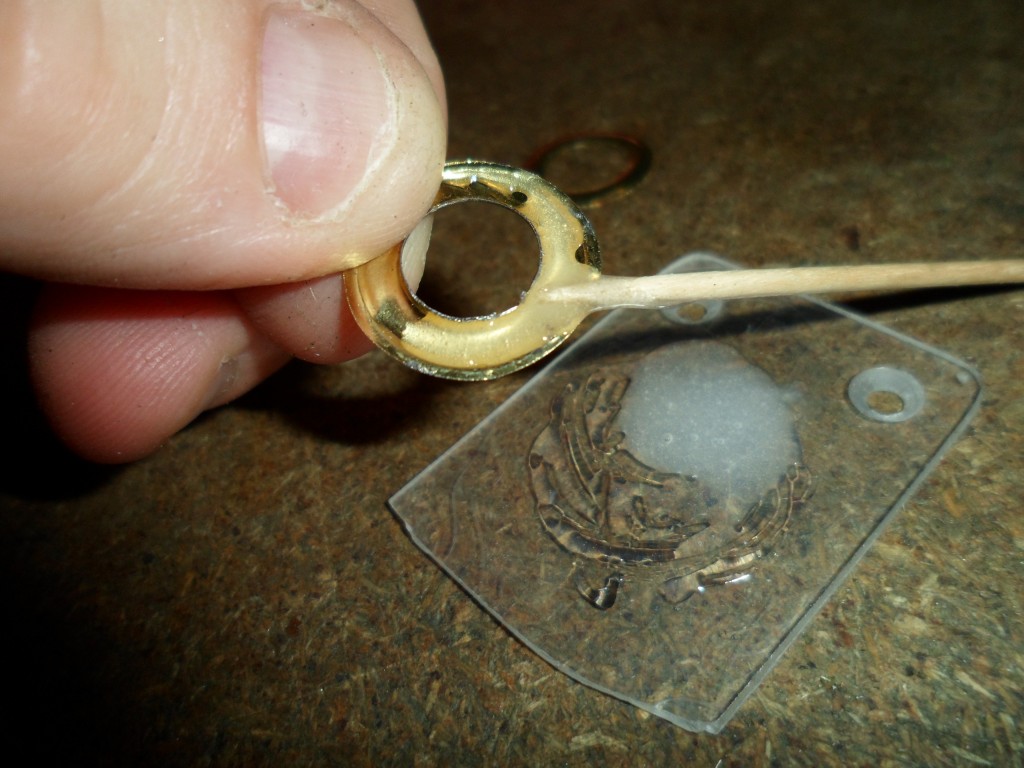

- Aqui una muestra de como pegar el disquito de latón del ojal pequeñito con pegamento de dos componentes.....
-

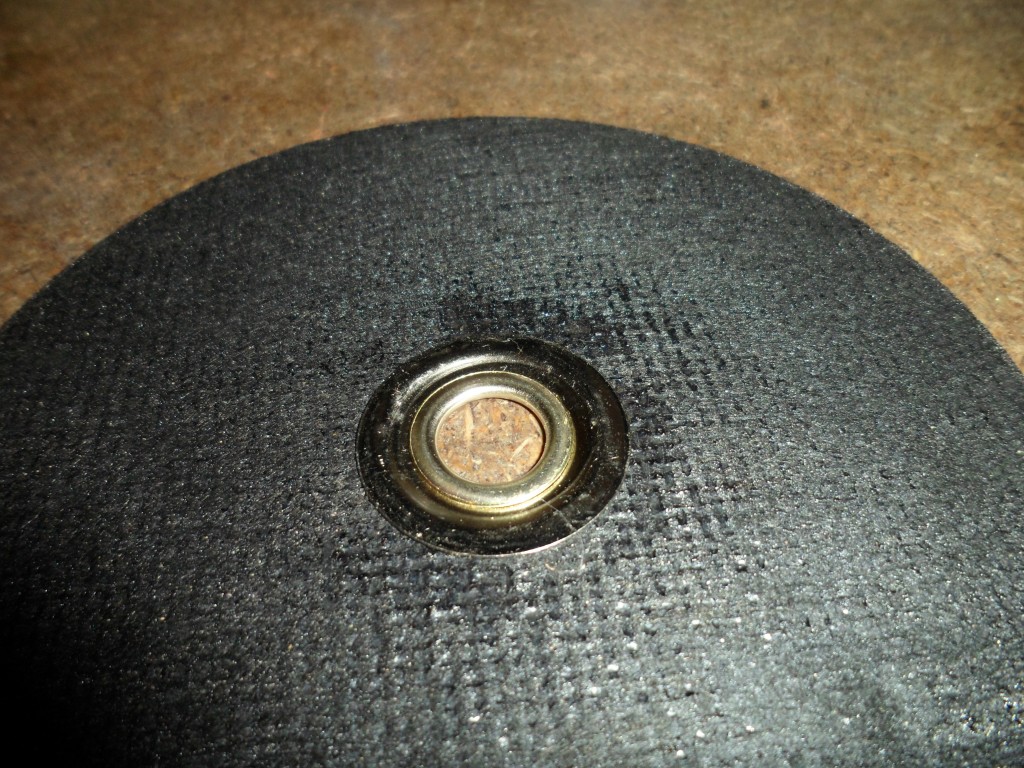

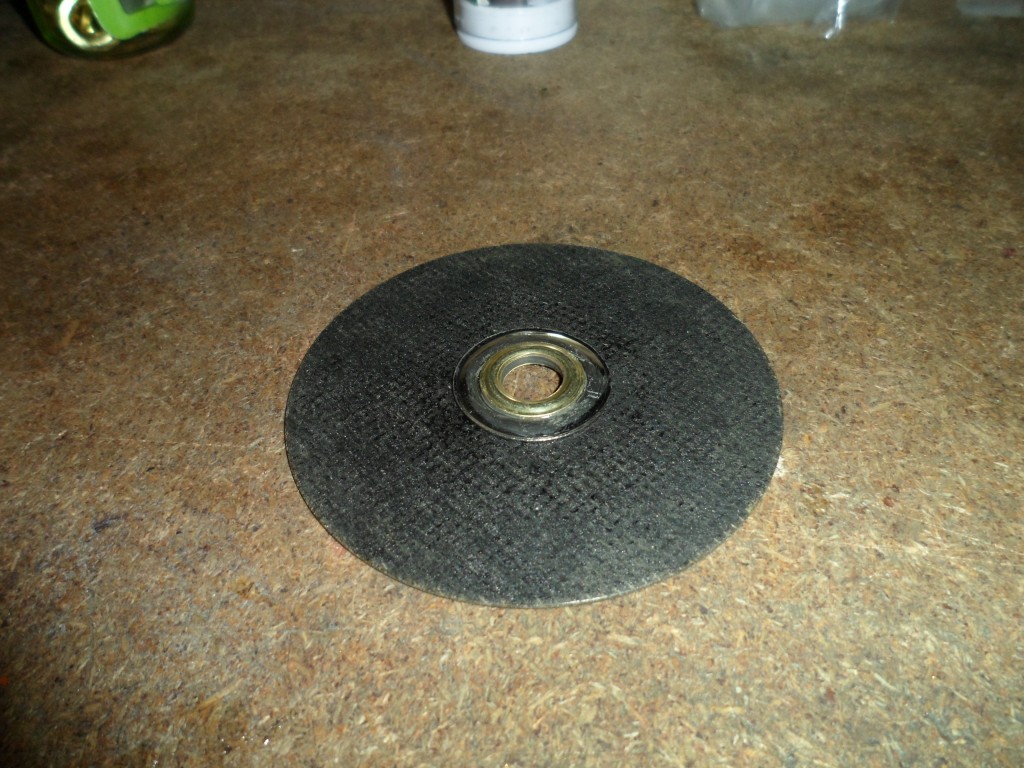

- Disco ya pegado y terminado con pegamento de dos componentes a y b ahora tenemos que realizar la ultima fase que es balancear el disco esto es muy importante....casi estamos terminado je je je....
-

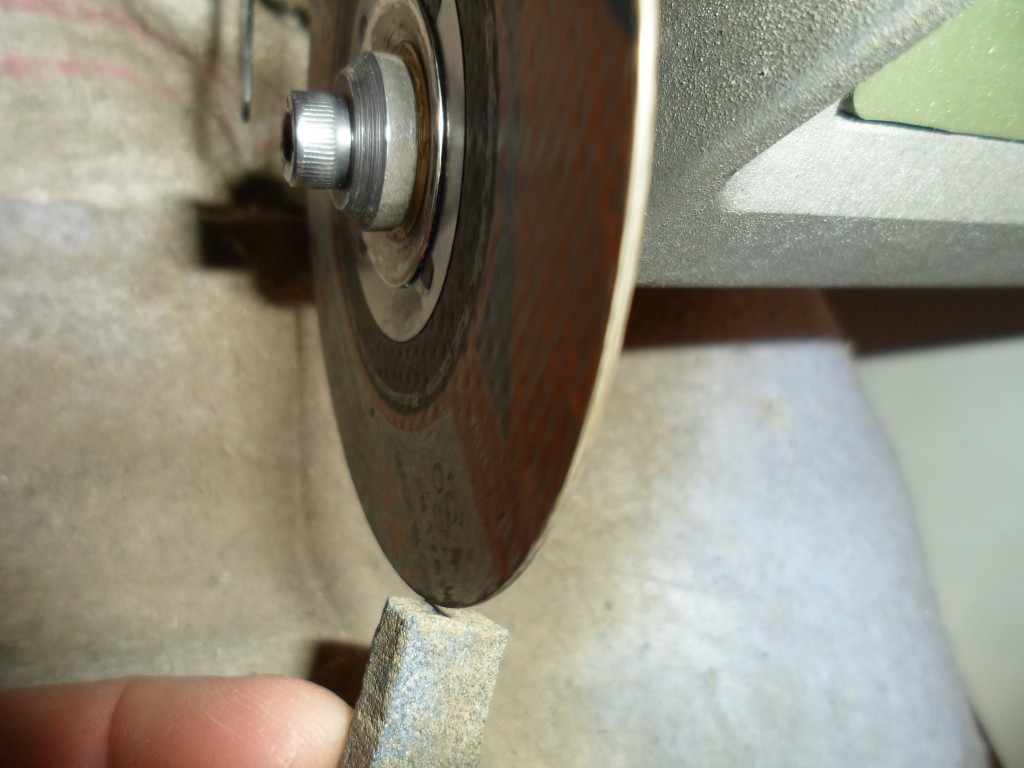

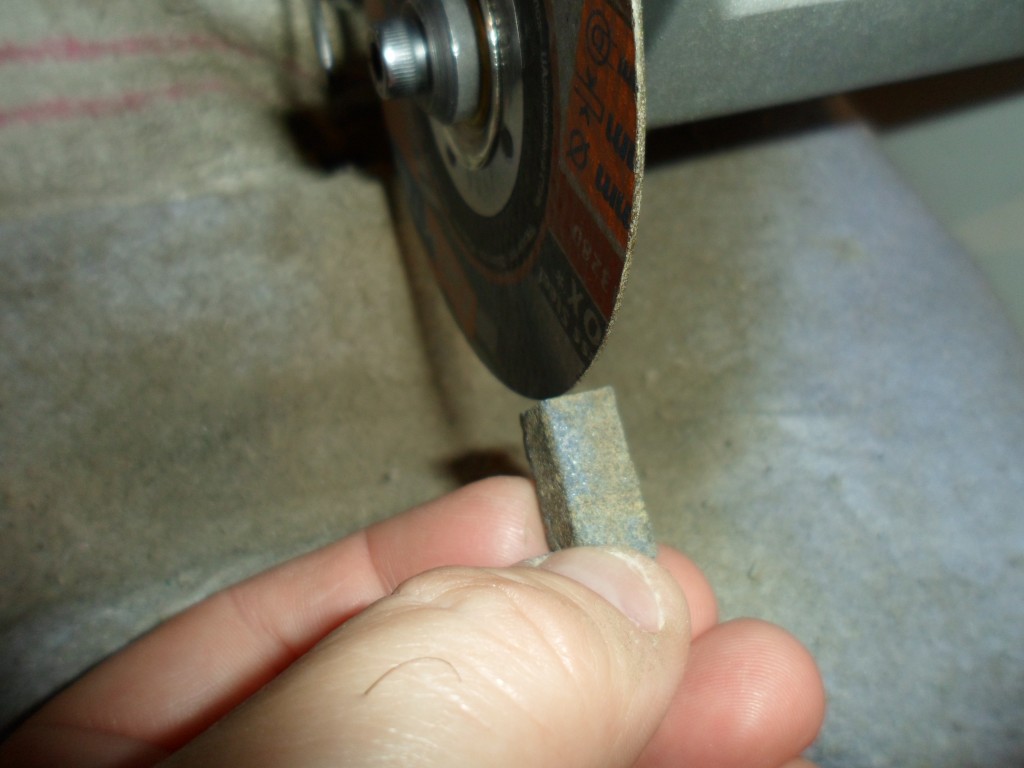

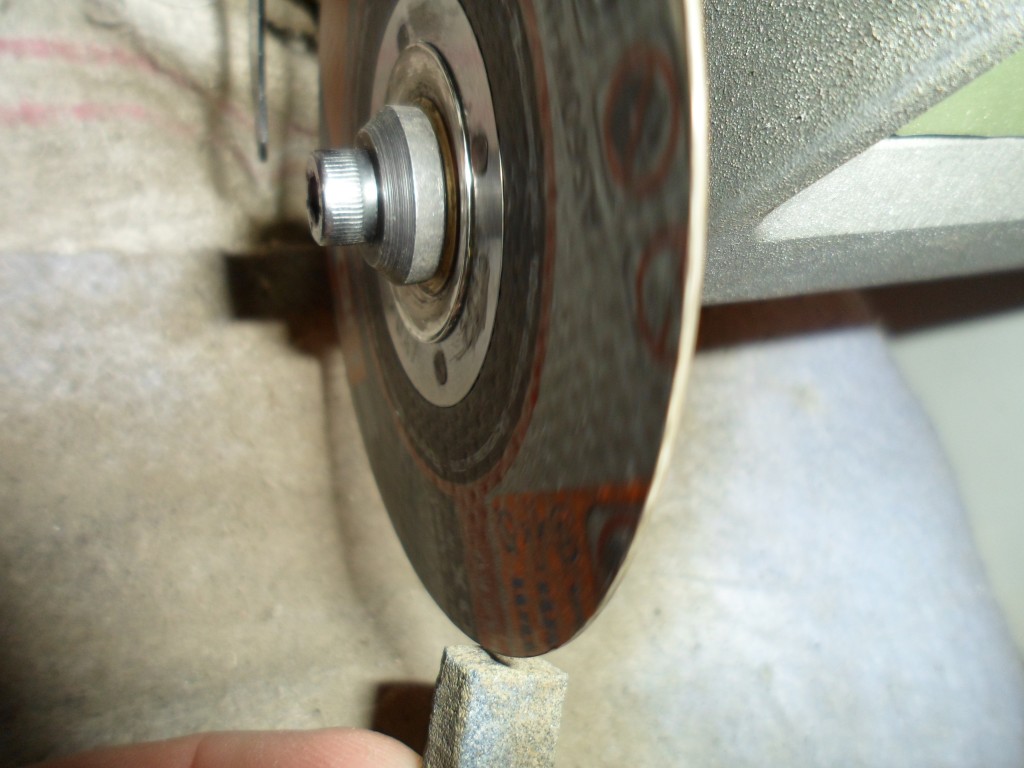

- Empezamos a balancear el disco con piedra de corindon, para ello lo podemos poner en la retestadora o en alguna maquina que tenga eje de 10 mm y con mucha paciencia rebajamos disco para su balanceo y que el giro lo realice correcatamente...
-
- Otra vista balanceo, mucho polvo tapar los ojos con gafas y otras proteciones segun se sea de remilgado ja ja ja....
-

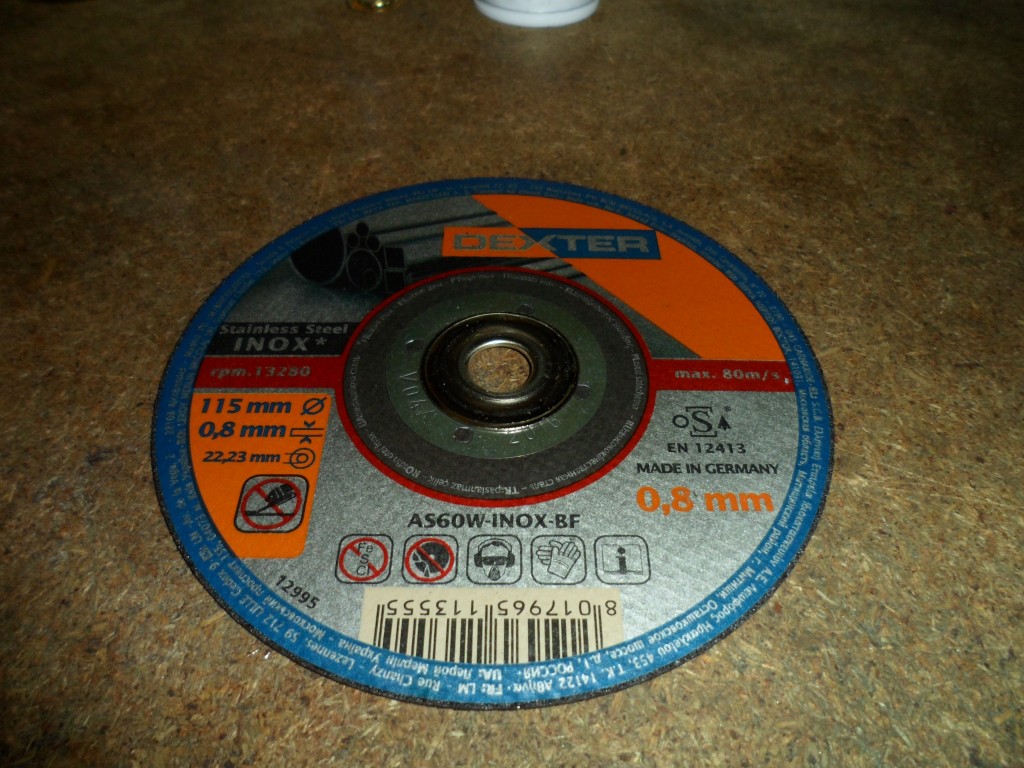

- Balanceo otra foto ya hemos terminado disco reducido a 10 mm balancedo y con el grosor de 0,80 mm largo a lo maximo de la maquina sin tocar ya tenemos disco para cortar inox y aceros fuertes, etc..
-
- Disco en la ingletadora terminado.......
Re: Construcción de utensilios para sierra FET.
Seguimos....
Esperando que os guste lo mostrado me despido asta otro momento.....saludos......
Esperando que os guste lo mostrado me despido asta otro momento.....saludos......
- Adjuntos
-

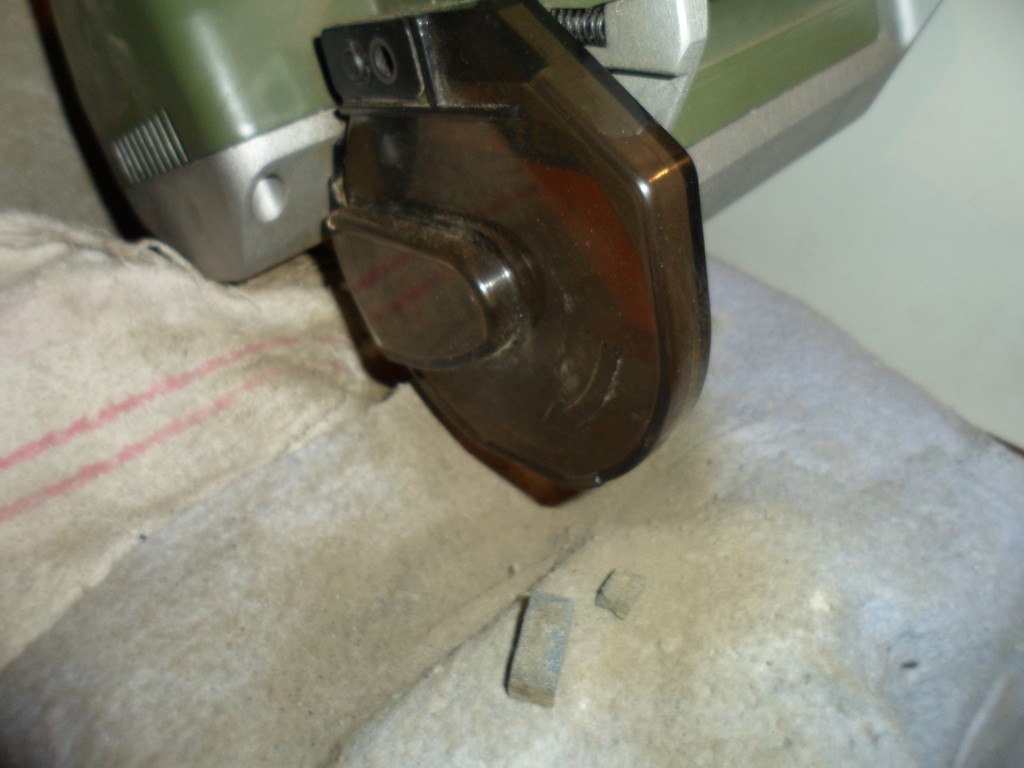

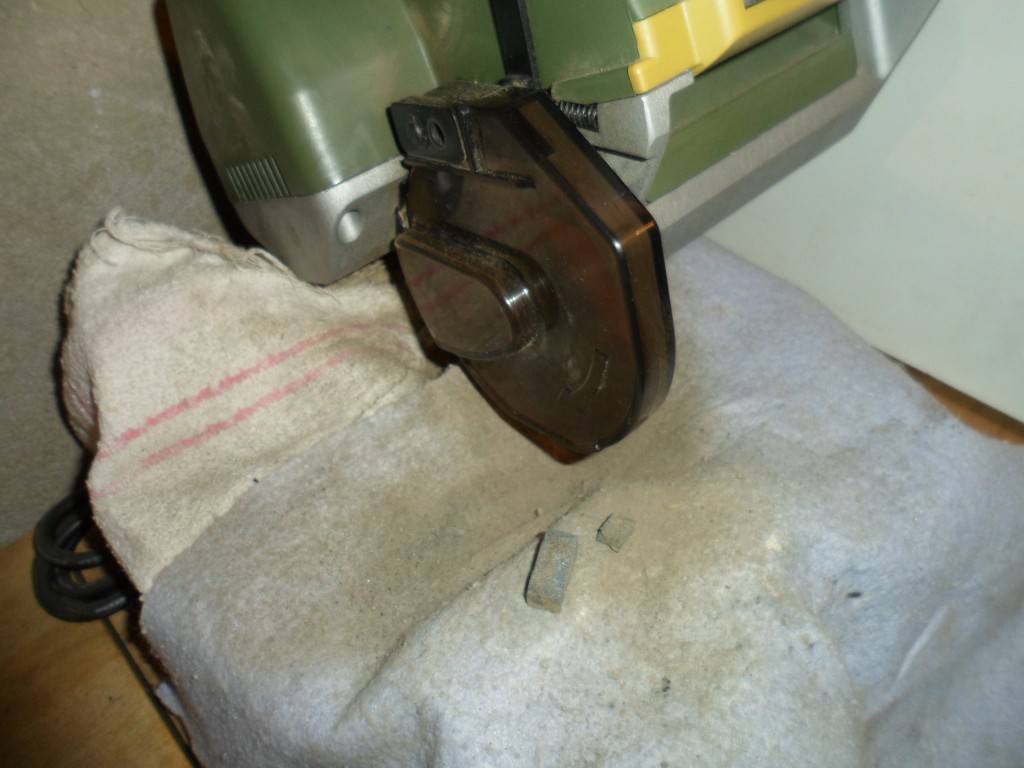

- Disco con la carcasa de platico de proteccion comprobamos que no toca el disco con el plastico importante ya lo tenos listo ahora le podemos pasar a la sierra fet si lo necesitamos.....
-

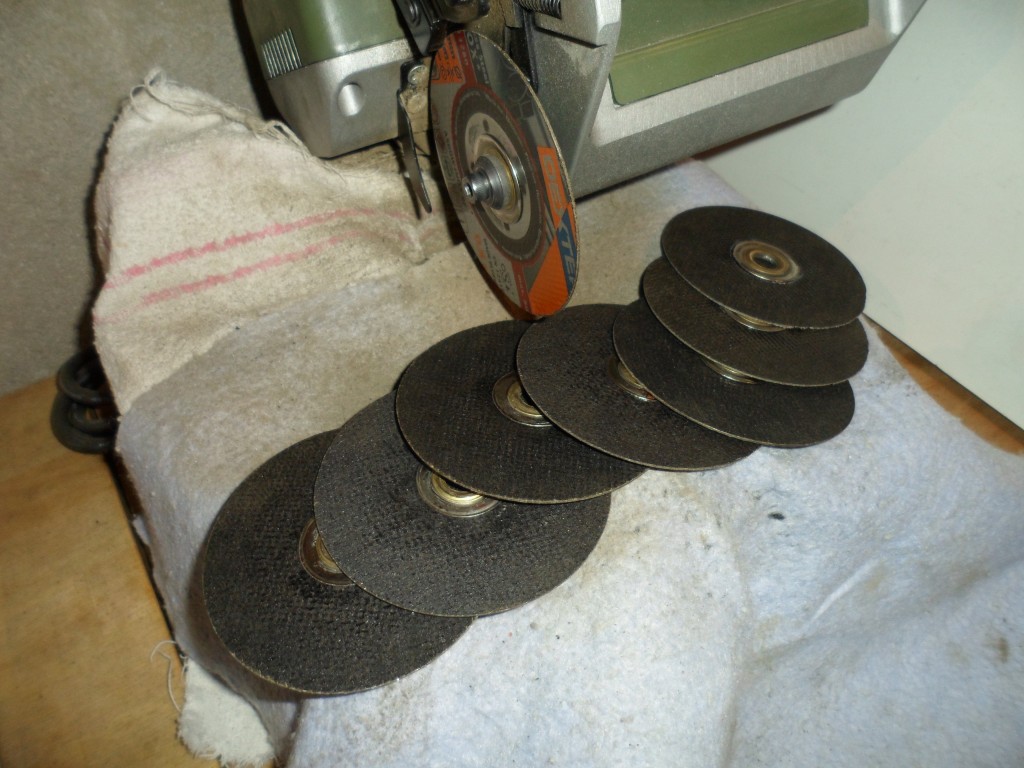

- Todos los disco terminado en la ingletadora.......
-
- Disco pasado a la sierra fet comprobamos que funciona ya tenemos disco para dos maquinas. je je je.....
-

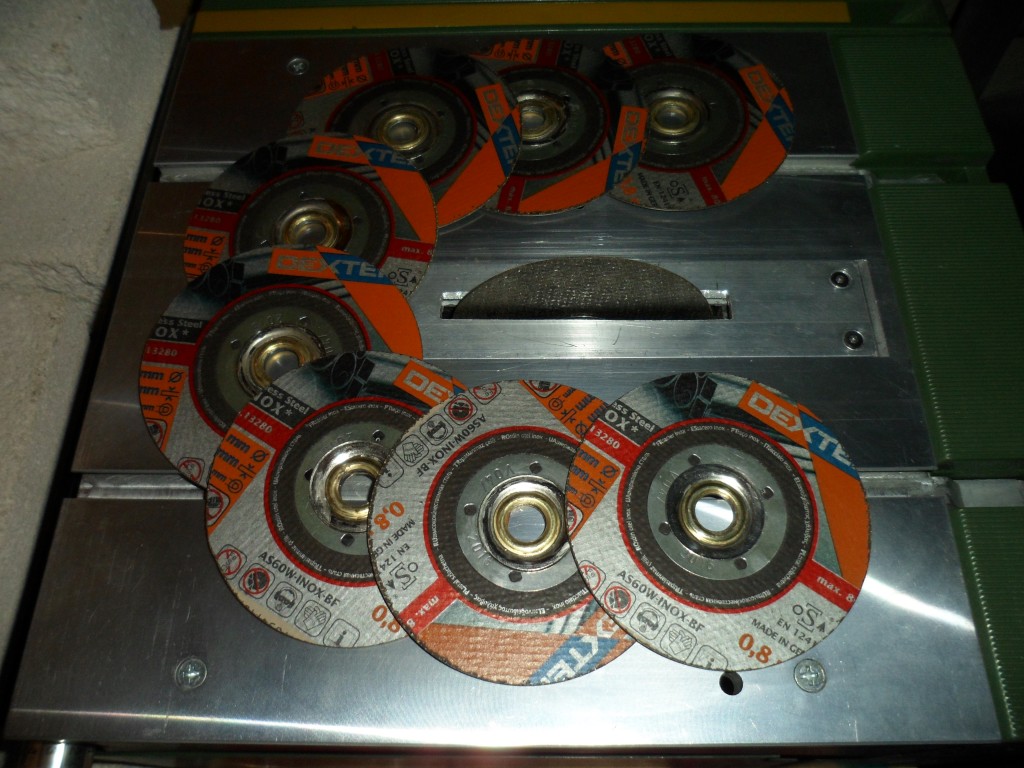

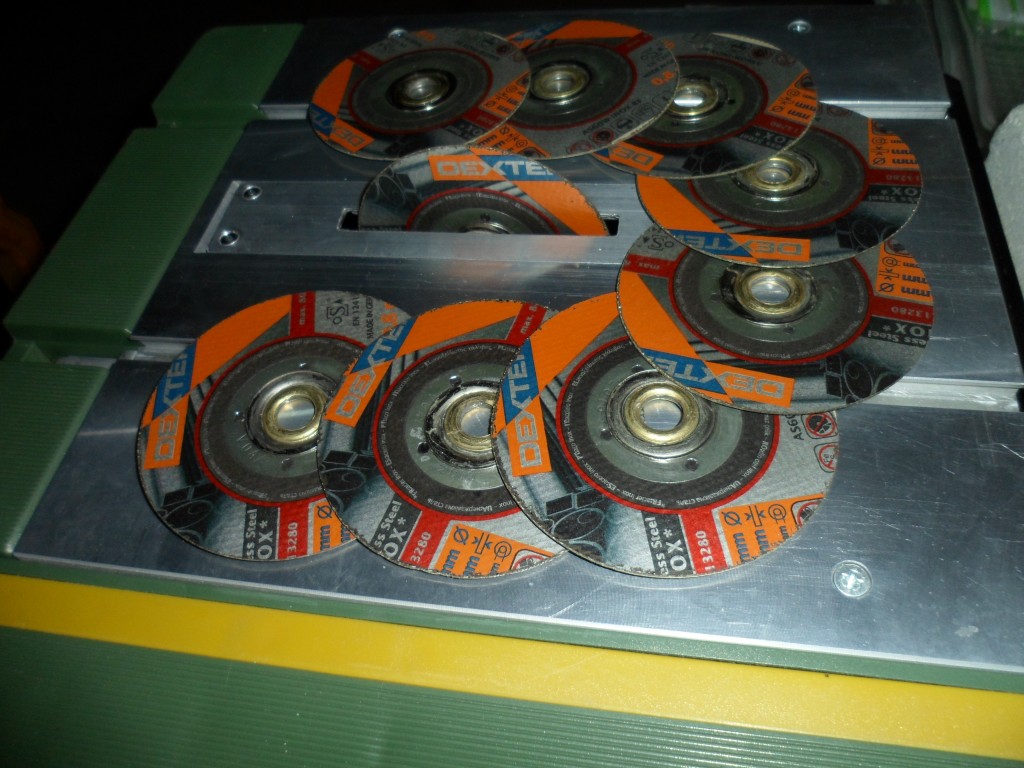

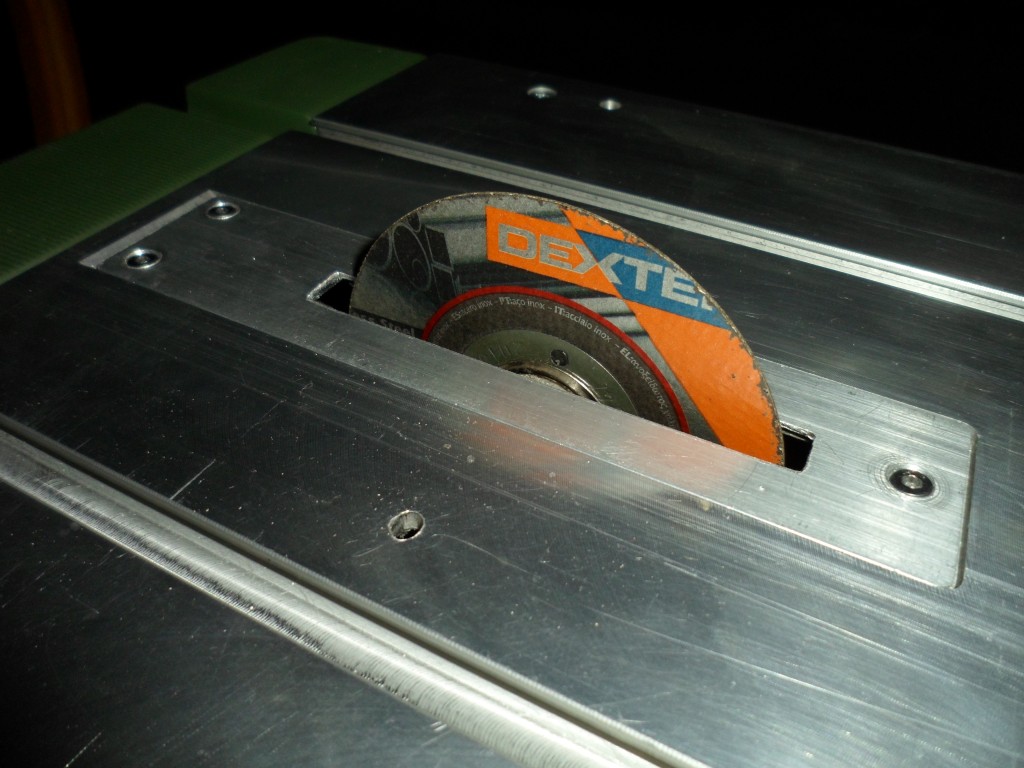

- Discos en sierra fet todos igualitos que bonitos.....
-
- Otra vista sierra fet....
-

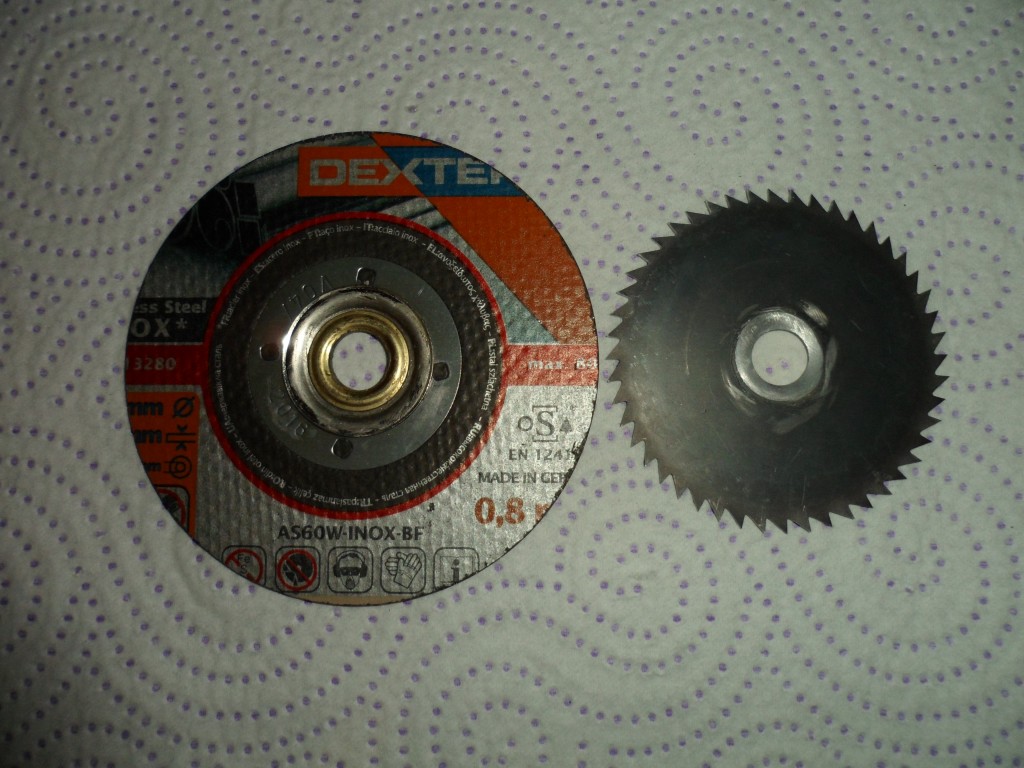

- Este proceso no tiene que ver nada con los disco de metal aqui os dejo la muestra son procesos distintos ya en otro momento muestro como se realiza las reduciones a los disco metalicos....
-

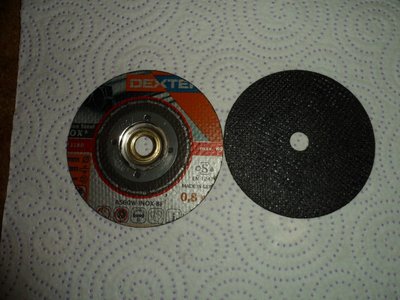

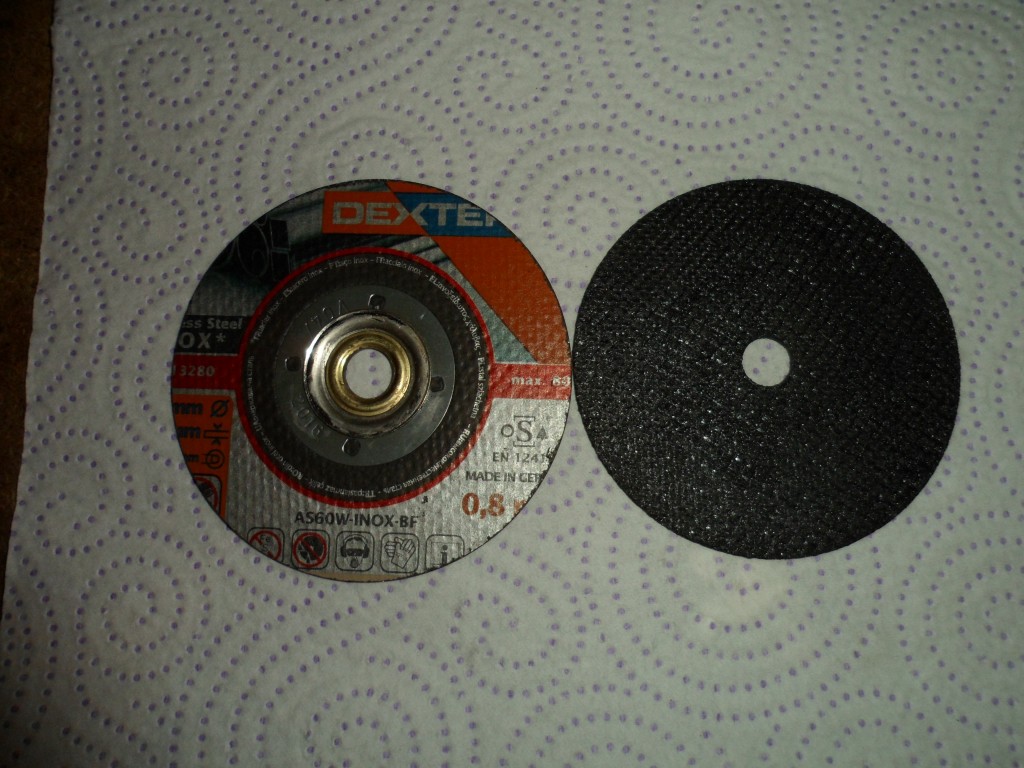

- Comparativa con el disco del fabricante proxxon y el que realizamos nosotros.....
-
- Otra vista del disco original y el realizado por mi......
-

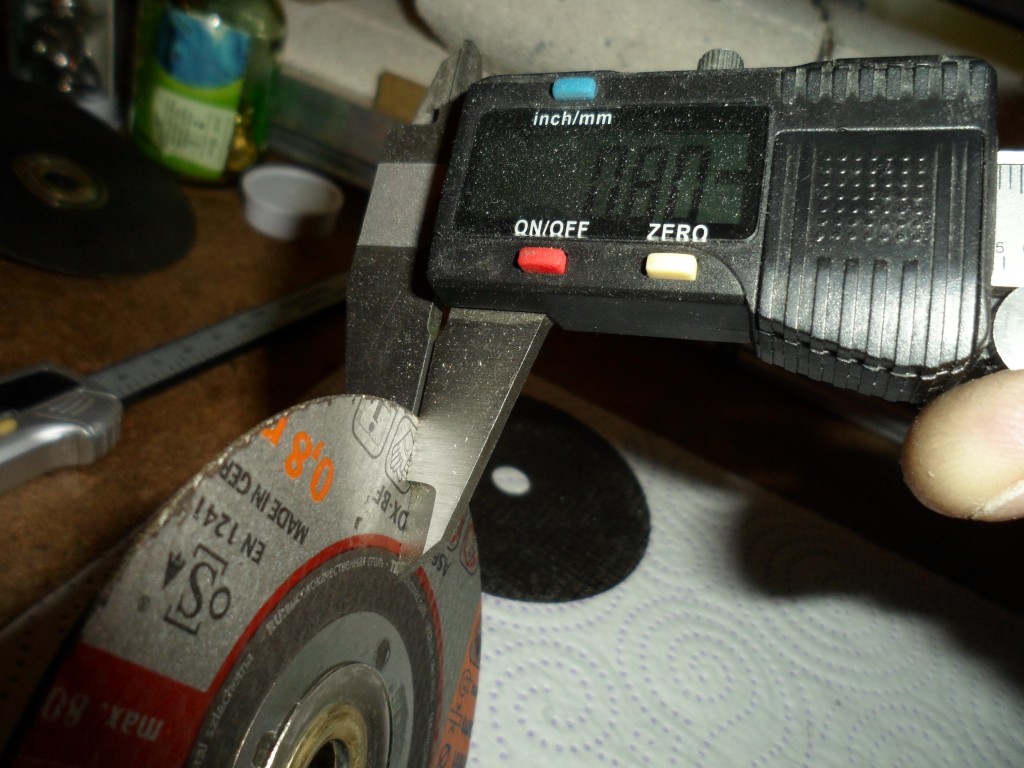

- En el calibre disco realizado por mi da la medida de grosor de 0,80 mm pequeñisima.....
-

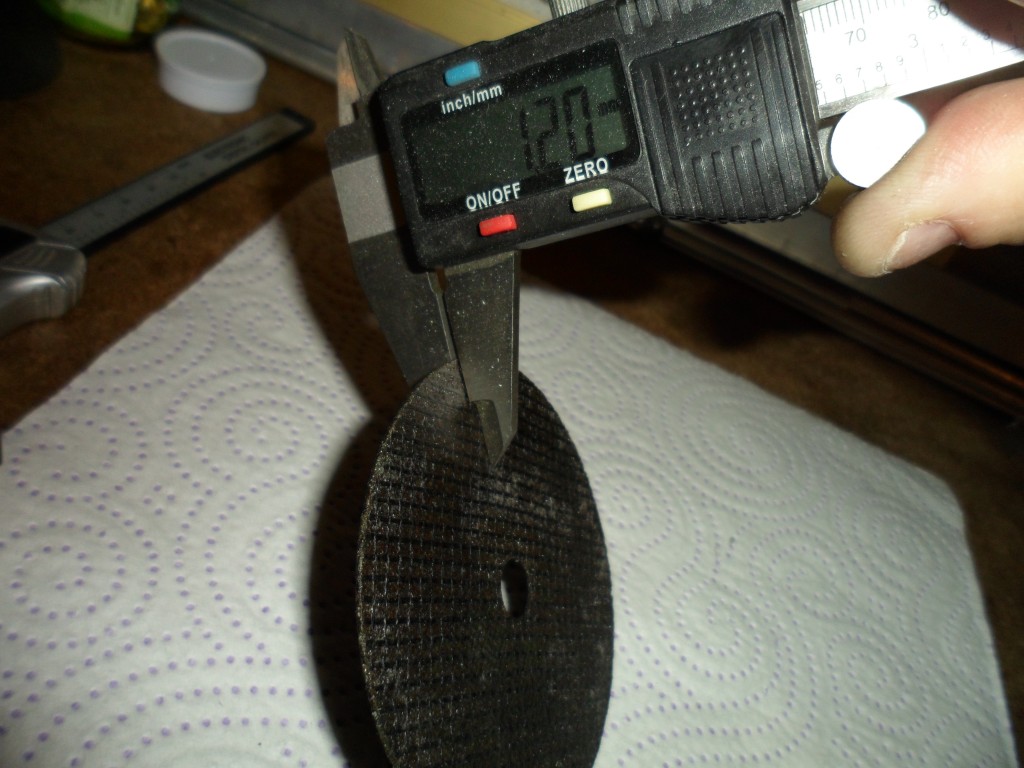

- El disco original de proxxon da una medida en calibre de 1.20 mm con el que yo he realizado podemos dar cortes mas finitos aprobechamos material da cortes de 0,80 decimas.....
-

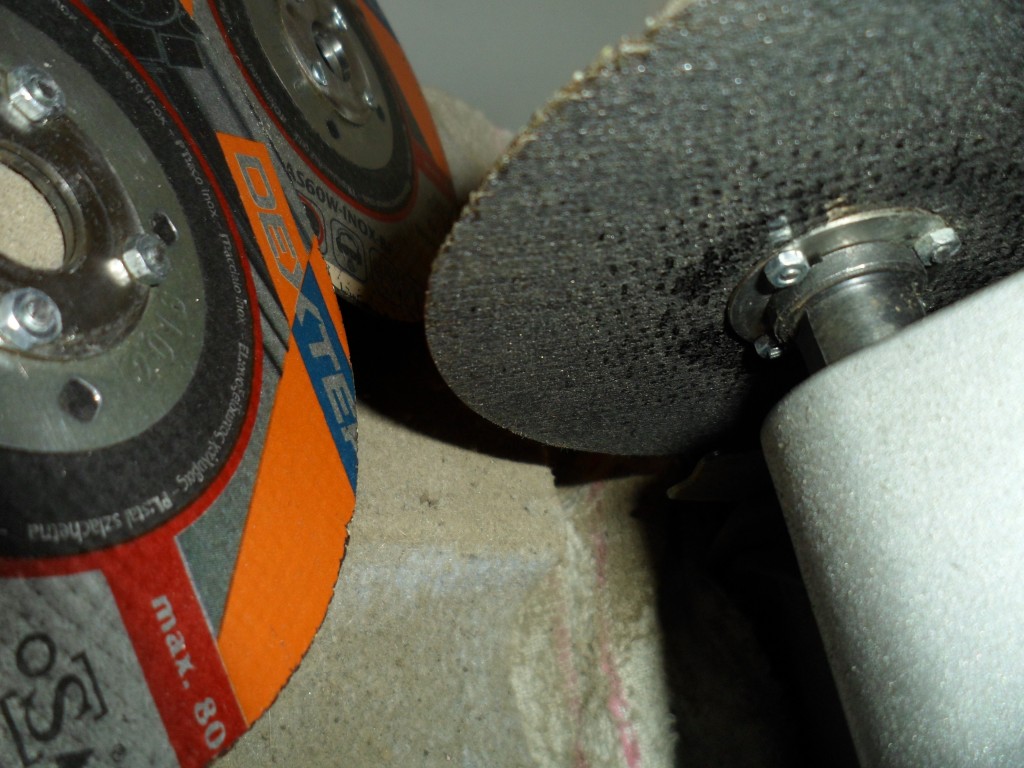

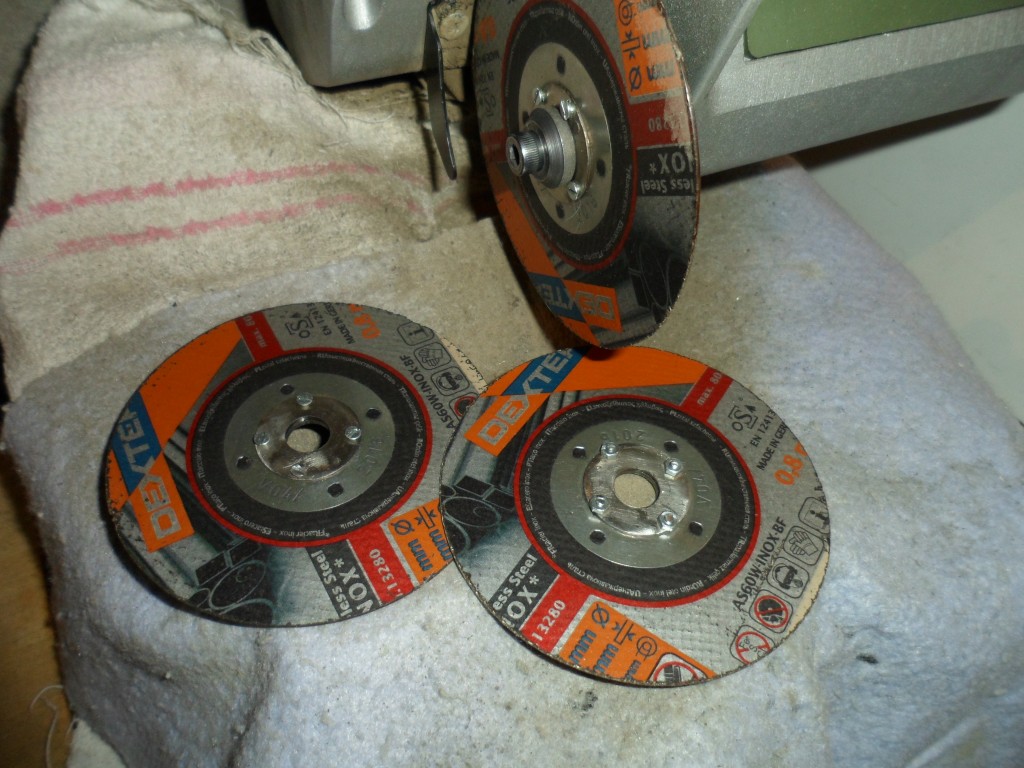

- Bueno con esto concluyo doy por terminado el trabajo, ahora en esta imagen os muestro otra manera de realizarlo con tornillos y tuercas y arandelas esta forma es intercambiable cuando se gastan es otra forma de realizarlo pero solo vale para la ingletadora kgs 80 es una muestra la dejo para mas adelante.....
-
- Bueno aqui muestro el disco puesto en la ingletadora kgs 80 esto es para mas adelante con este sistema podemos rapidamente intercambiar el disco aprobechando el reductor de eje que es arandela y tuercas que se pasa al siguiente disco nuevo que solo tendremos que balancearlo para seguir trabajando saludos.....
-
Capalatriste
- Aficionado
- Mensajes: 73
- Registrado: Mié Dic 10, 2008 6:39 pm
Re: Construcción de utensilios para sierra FET.
Hola, este tutorial es * * * * *. Estoy esperando ya ansioso que expliques como haces las discos de corte para madera. Los ojales y el usillo ese se pueden comprar en cualquier ferreteria? cual es su nombre comercial? Muchas gracias por compartir tus conocimientos, saludos
-
gonzalva
- Colaborador Consejo Foro MN
- Mensajes: 436
- Registrado: Vie Ene 26, 2007 11:23 pm
- Ubicación: Madrid
Re: Construcción de utensilios para sierra FET.
Buena idea y mejor trabajo
