2º Proyecto en grupo USS CONSTITUTION Model Shipways

[Leopoldofran]

Gracias Carlos. Efectivamente el espejo es plano porque el kit representa el estado actual. Un barco que estuvo en servicio durante tantos años es normal que tuviera reformas. En los planos que tengo de su gemela President levantados por los ingleses tras su captura sí tiene una ligera curvatura. Ánimo que va muy bien y rápido.
Saludos

[CarlosGonzalez]

Gracias Carlos. Efectivamente el espejo es plano porque el kit representa el estado actual. Un barco que estuvo en servicio durante tantos años es normal que tuviera reformas. En los planos que tengo de su gemela President levantados por los ingleses tras su captura sí tiene una ligera curvatura. Ánimo que va muy bien y rápido.
Saludos

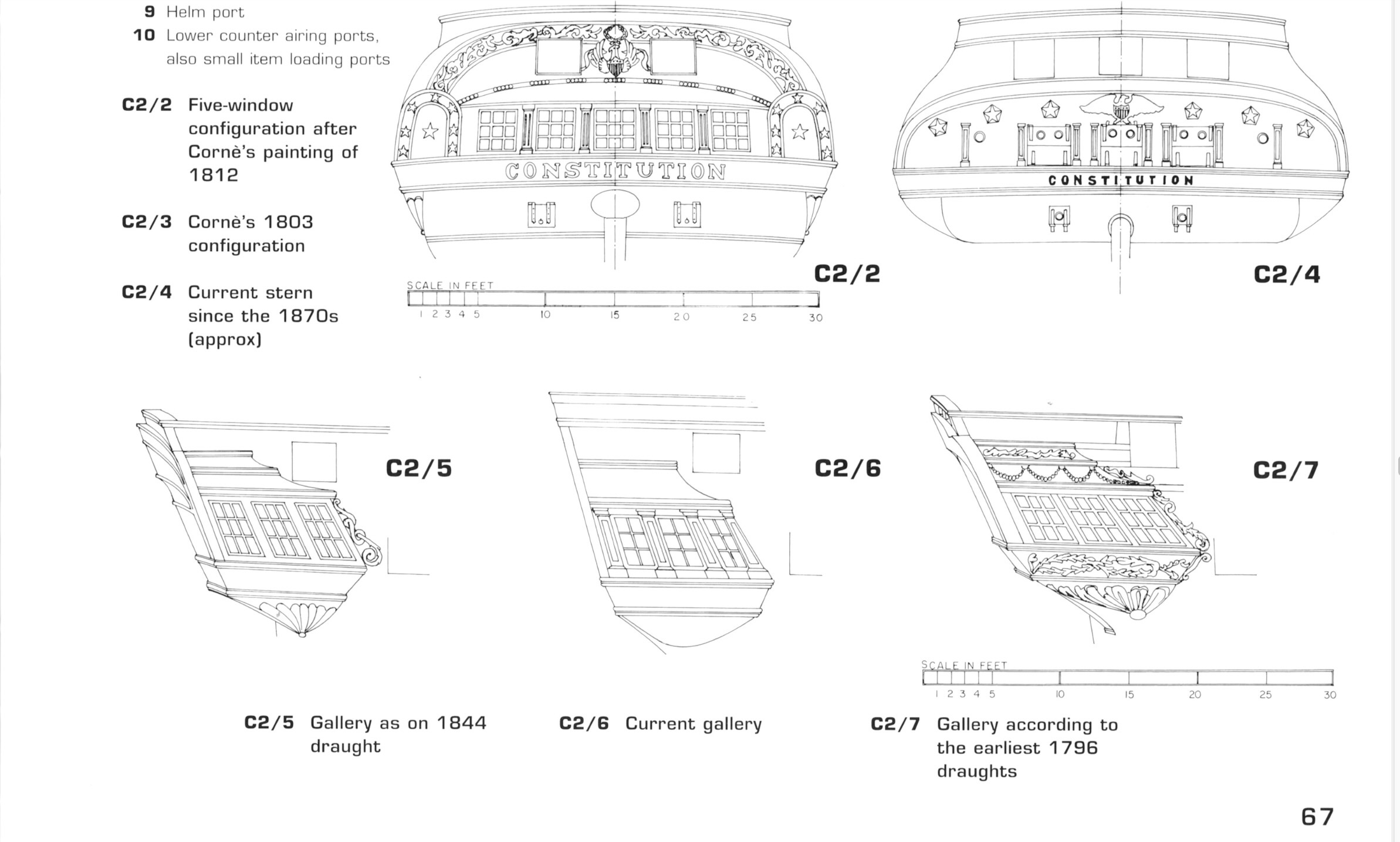

Leopoldo, adjunto una imagen del libro de Anatomía del USS Constitution. en la imagen C2/6 puede verse el estado actual del espejo de popa de esta fragata. Es totalmente plano. Por tanto, tendré que elaborar de nuevo la tapa de regala en este sitio. Sin problema!
Por otro lado comentarte que en este libro, figuran los caballeros centrales y las cabillas están en linea, no a tresbolillo.....¿te acuerda de lo que hablamos?
pues otras piezas a elaborar de nuevo.....

[Leopoldofran]

A mí me gusta más el espejo curvo, y con ventanas, todavía recuerdo que al modelo de Revell le puse los vidrios con piezas de microscopio y a través de esos vidrios se veía el "cuadro de las lanzas" que iba pintado en la fastuosa cabina. El espejo plano es de 1840 creo.
Es curioso que Revell hiciera su estupendo kit a 1/96 de esa manera.
Otra cosa curiosa de esa fragatona es el eje del timón que se mete en el codaste.
Saludos

[CarlosGonzalez]

TERMINACION ETAPA 2. Puesta del bauprés. Es importante realizar ahora el rebaje en su base, que apoya en la cuaderna B, y ademas, porque procederé mas adelante a colocar las tracas de forro del casco en esta zona. Os pongo unas fotos.
Su diametro es de 7/16" o sea unos 11,11 mm

[CarlosGonzalez]

Leopoldo, coloco unas fotos "de costado".
Finalización de la puesta de las cuatro tracas (por dentro y por fuera) que forman la primera altura de las amuras. Además, se realizan las aberturas de las troneras situadas en la cubierta principal. Estos listones tienen 2,4 x 1,19 mm (paso de poner pulgadas - estoy hasta el gorro de las pulgadas.... y acabo de empezar este kit, como quien dice...) luego se coloca el listón central entre las extensiones de las cuadernas.

[CarlosGonzalez]

Posteriormente se colocan unos listones por ambos lados del central, para completar la tapa de regala de esta primera altura de las amuras. En la parte central de la fragata, (cuadernas E a K) solo se pone esta primera altura de las amuras.
Para completar el contorno de las amuras y la popa, he puesto la estructura de las troneras del espejo de popa y su forro con listones de 3 mm de altura aproximadamente.
En la parte de proa he abierto los orificios de los cabestrantes y los he posicionado para hacer la foto que adjunto.
Hasta aqui, de momento, y pasando calorcito.....Que tal por ahí?

[Leopoldofran]

Gracias Carlos , se ve muy bien. El sistema de forrar las amuras está muy logrado y quedan muy bien. Yo soy muy segurolas y me preocuparía por el tetón del bauprés, me parece demasiado fino, hasta que no está aparejado es lo único que lo sostiene, así que cuidao. Estás a timpo de sustituirlo por un trozo de clavo.
Lo que llamas cabrestantes creo que son los pescantes de gata, en este barco en vez de la cabeza de gata llevan una estrella, ¿ de 5 ó de 6 puntas? Habrá más en la decoración.
Saludos

[CarlosGonzalez]

Gracias Carlos , se ve muy bien. El sistema de forrar las amuras está muy logrado y quedan muy bien. Yo soy muy segurolas y me preocuparía por el tetón del bauprés, me parece demasiado fino, hasta que no está aparejado es lo único que lo sostiene, así que cuidao. Estás a timpo de sustituirlo por un trozo de clavo.
Lo que llamas cabrestantes creo que son los pescantes de gata, en este barco en vez de la cabeza de gata llevan una estrella, ¿ de 5 ó de 6 puntas? Habrá más en la decoración.
Saludos

Tienes toda la razón, son los pescantes de gata....y según los planos, va una imagen de una cabeza de un león o gato, que por cierto, no viene ningúna pieza con eso....o sea, hay que hacerla!!!!

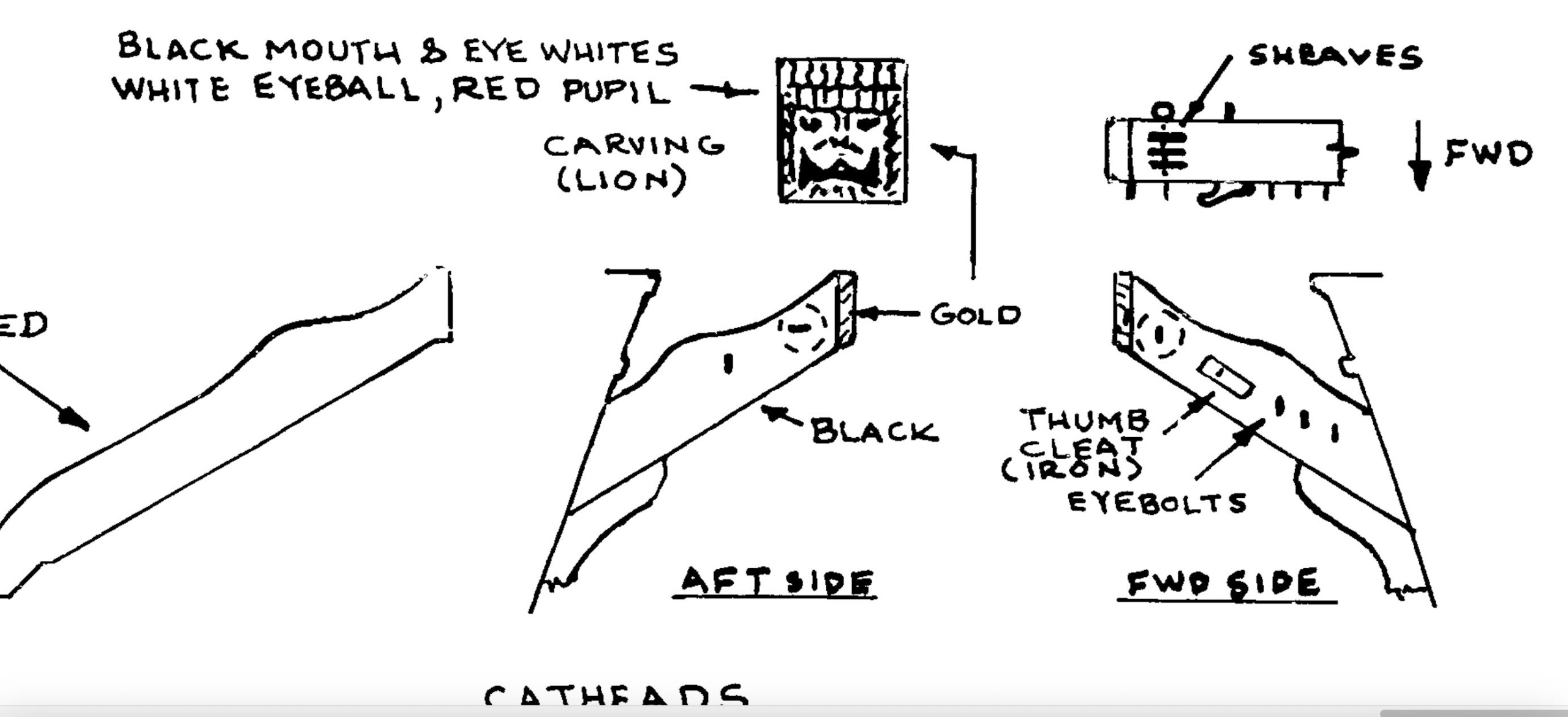

adjunto pantallazo del plano donde viene una cabeza de león (ridícula) pero teniendo en cuenta que la superficie es de 4 x 4 mm ....
Se admiten ideas!!!!
las estrellas que lleva el kit, son de cinco puntas.

[Leopoldofran]

Hola Carlos, aquí tienes cómo hacer las gatas.viewtopic.php?t=13677&start=180

[CarlosGonzalez]

Hola Carlos, aquí tienes cómo hacer las gatas.viewtopic.php?t=13677&start=180

Jolines Leopoldo, muchas gracias....lo intentare...

[Eli]

Qué fenómenos, hasta te indican pintar el ojo del leon en blanco con la pupila roja.
