Cabo Branco Arrastão lateral Português *Terminado*
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Hola boa noite ,mais umas novidades
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Pequenos detalhes que estão a ser acrescentados
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
Paulo_Agra
- Aficionado
- Mensajes: 101
- Registrado: Sab Jun 02, 2007 10:47 pm
- Ubicación: gaf.nazaré Portugal
-
AXEL_WELLER
- Incondicional
- Mensajes: 750
- Registrado: Mié Jul 26, 2006 4:35 am
- Ubicación: Buenos Aires, Argentina
HOLA CARLOS
Feliz año nuevo, del modelo no puedo comentar nada, como siempre genial. Recien ahora caigo en las dimensiones que tiene el modelo al ver la foto de la maquina en la que aparecen tu manos seguramente.
Tengo una preunta, me gustaria si me podes explicar como hiciste la manivela que esta en el centro de la maquina arriba del engranaje entre los dos volantes. Si no te es posible un paso a paso fotografio por lo menos una breve explicacion me seria de mucho interes.
Bueno, hasta la proxima
Axel
Feliz año nuevo, del modelo no puedo comentar nada, como siempre genial. Recien ahora caigo en las dimensiones que tiene el modelo al ver la foto de la maquina en la que aparecen tu manos seguramente.
Tengo una preunta, me gustaria si me podes explicar como hiciste la manivela que esta en el centro de la maquina arriba del engranaje entre los dos volantes. Si no te es posible un paso a paso fotografio por lo menos una breve explicacion me seria de mucho interes.
Bueno, hasta la proxima
Axel
Buenos Aires, Argentina
en constuccion acorazado Graf Spee
http://www.modelismonaval.com/foro/view ... =21&t=4572" onclick="window.open(this.href);return false;
en constuccion acorazado Graf Spee
http://www.modelismonaval.com/foro/view ... =21&t=4572" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Hola Axell Weller
Me perguntas como construí o volante de latão ? se assim for ,posso descrever a construção.É já a seguir...
Me perguntas como construí o volante de latão ? se assim for ,posso descrever a construção.É já a seguir...
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
maquinaria
Deberia de crearse un emoticono que "babee", y mucho, ademas en grande, para poder expresar algo al ver cosas y acabados como el de este hilo.
Pues eso, sin palabras, creo que es inmejorable.
Saludos
Pues eso, sin palabras, creo que es inmejorable.
Saludos
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Hola estimados colegas : agradeço apreciarem este tópico:
De acordo com a sugestão do Axell weller,aqui mostro o processo de fabrico de volantes:
Necessitamos de um torno mecanico

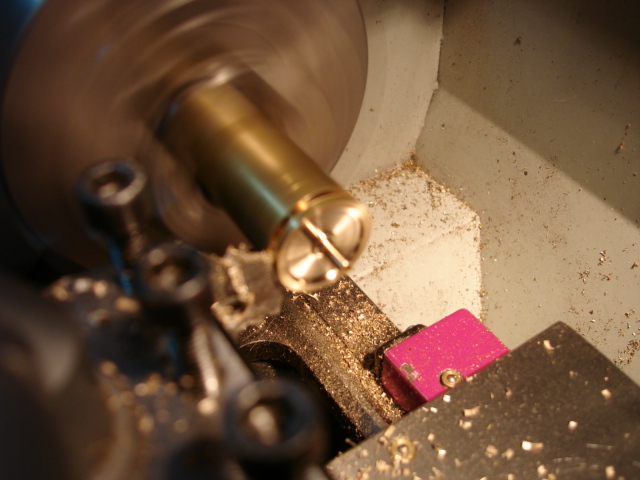

Partindo de barra cilindrica de latão começamos por fazer um disco ,com uma haste
De acordo com a sugestão do Axell weller,aqui mostro o processo de fabrico de volantes:
Necessitamos de um torno mecanico
Partindo de barra cilindrica de latão começamos por fazer um disco ,com uma haste
- Adjuntos
-

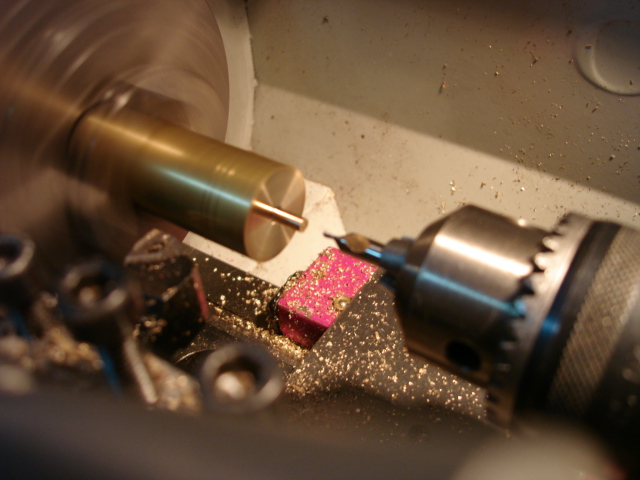

- furação para encaixar um varão m2
-
- construção da haste
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

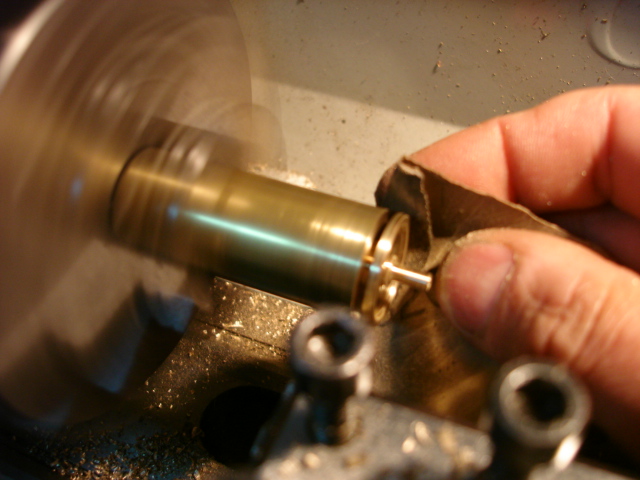

Corte do disco que irá originar o volante:
Notar o rebaixo ,para definir o aro do volante
Notar o rebaixo ,para definir o aro do volante
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

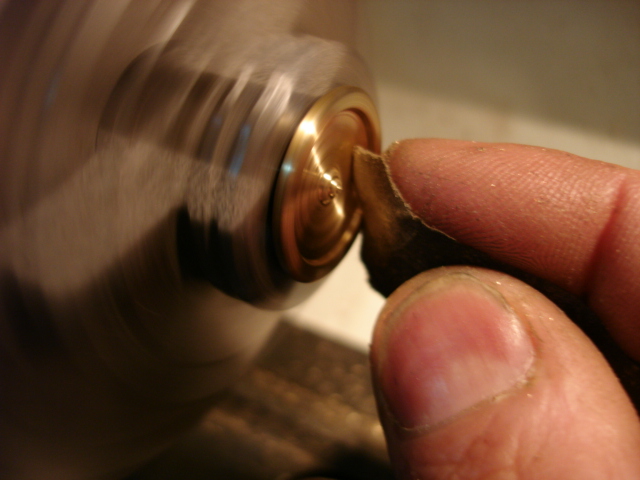

arredodar as arestas do volante com lixa abrasiva
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

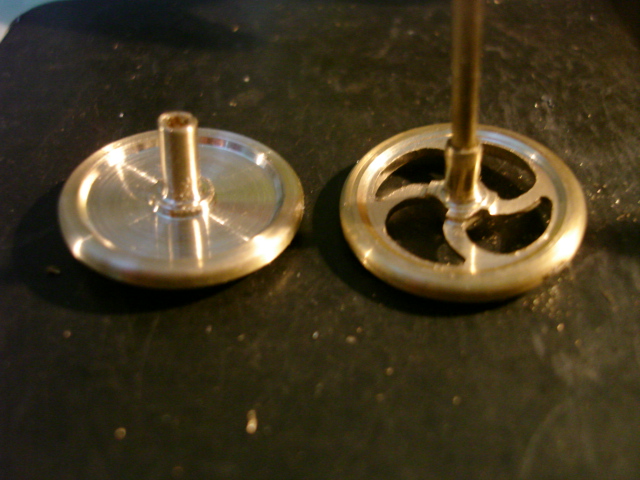

Cortamos definitivamente o disco e comparamos com um, já pronto
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

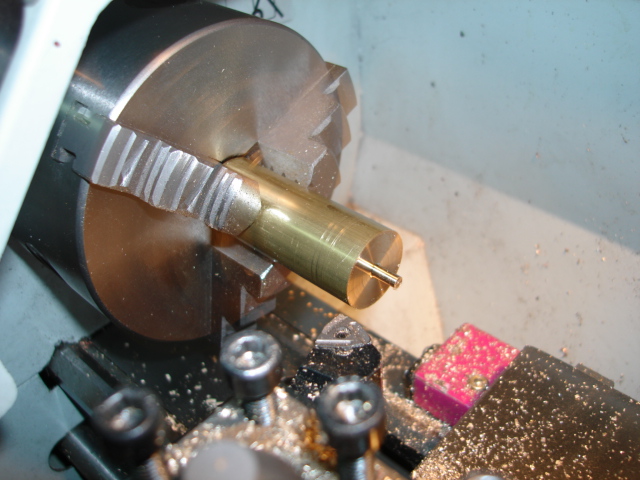

Construção do entalhe do volante ,desta vez no lado oposto
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:
Segue-se a parte das ferramentas de mão.
Fazemos quatro pequenos furos para serem rectificados
Fazemos quatro pequenos furos para serem rectificados
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

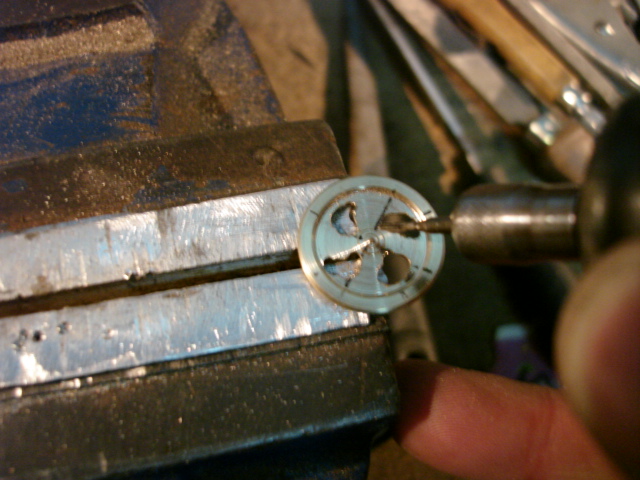

Com a ajuda da pequena freza "Dremel" alargamos os quatro furos aproximando-os da forma pretendida
- Adjuntos
-
Portugal
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
Modelismo escala rc
http://www.facebook.com/antoniocarlos.mariano.16" onclick="window.open(this.href);return false;
-
CarlosMariano
- Participativo
- Mensajes: 474
- Registrado: Vie Nov 30, 2007 4:32 pm
- Contactar:

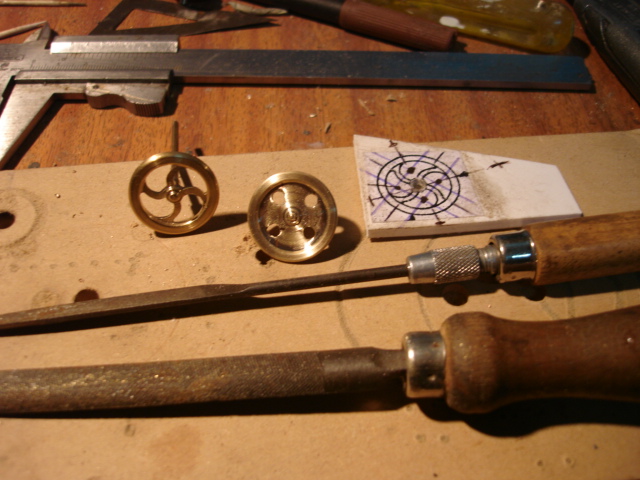

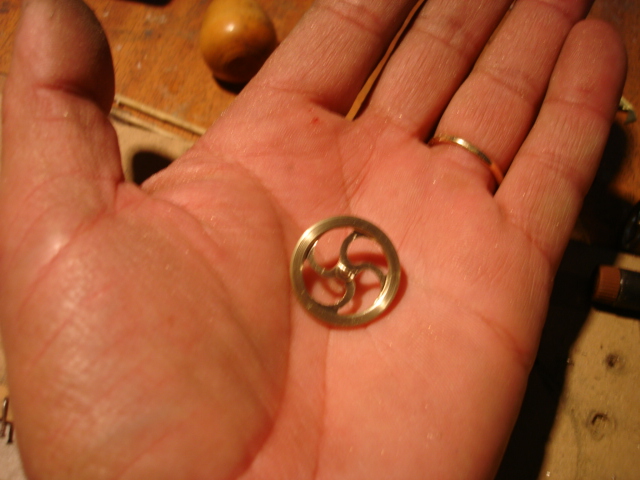

Com a ajuda de pequenas limas cilindricas damos-lhe com paciência a bonita forma
- Adjuntos
-
