Fragata Grimsby de Constructo

[Eli]

Sí tenía previsto hacer la lancha. Si me divierto haciéndola y queda medio bien haré en bote también, ya veremos. Pero primero haré el molinete y los anclas.
Y las bombas de guimdalete que tengo medio hechas.

[Eli]

Bueno , a falta de aparejo, que es lo que más trabajo tiene, solo te quedan los botes, al menos una lancha y un bote, la lancha sin bancos para poder encastrar el bote
Si necesitas ayuda para los botes me dices.
Saludos

Por cierto, se agradece la ayuda. Si me atasco te digo.

[Eli]

Ya tenemos molinete.

[Grumetillo83]

Ostras que chulo, es del kit? Se te a ocurrido a tí? Está muy logarado

[libra63]

Muy bien ese molinete!

Saludos

lorenzo

[Eli]

Hola @Grumetillo83
El molinete es prácticamente el que propone el kit. Hay que hacer todas las piezas según el plano

Normalmente busco un poco de información para mejorar o corregir el kit.


Este solo lo he tuneado un poco. Curvar el soporte de la campana, hacer la uña del trinquete, poner alfileres y cintón en los sopostes laterales,, cuadrar los orificios para los espeques....


[Eli]

Vamos con los anclas.

Lo primero que canta son los cepos, que son muy grandes. Además los anclas me parecen un poco pequeños. Así que toca rebajar espesor de los cepos.


Pavono con el pavonador de zamak de Artesanía Latina, que va genial, y después fabrico un par de anillos de 6mm de diametro con hilo de cobre de 1mm.
Forro los anillos con cabo de 0,4mm.
Simulo unos clavos en los cepos y abro una botella de vino y me tomo una copa. Con el protector de aluminio de la boca de la botella fabrico unos zunchos.


Pintar un poco y listos para cogarlos del cable.


[Llaut Mallorquin]

Muy bien las anclas...
y el vino, supongo

[Eli]

Hola peña,
El kit trae cadenas para los anclas, así que las he aprovechado para sujetar los anclas.
Las he pavonado como indica el compañero @sanriuro en un hilo anterior. Siempre he utilizado acetona, el vinagre se nota. He usado el pavonador de AL.
También he hecho un par de eslingas para proteger el borde de la cubierta.


El aforrado he hecho a pulso, por eso está un poco chungalí.
Supongo que acabaré fabricando una aforradora

Aquí ya presentados en su sitio


[sanriuro]

buena técnica la de los zunchos, la verdad hacerlos en latón a esa escala resulta complicado, sobre todo cuando tiene mucho ángulo el cepo. el aluminio a ese espesor es más trabajable, creo que lo probaré

espero que te haya funcionado el pavonado, en las fotos parece muy acertado

[Buhochico]

Muy limpia la construcción, el forrado del arganeo (anilla del ancla), etc. lo del pavonado lo probé el otro día y sí también he notado el paso por el vinagre. Yo también uso el de AL.
Un saludo.

[Eli]

Hola,
Ya he acabado las bombas de guimbalete que tenía pendiente.
Para los zumchos he probado con cartulina negra. Es cómodo de trabajar y queda bien. Para las bocas de salida del agua he realizado con boquilla para cianocrilato.



Lo que no sé es dónde colocarlas exactamente. La iba a colocar dejado de los palos trinquete y mayor, pero creo que cuando las hiciesen funcionar interferiría con los cabos que están atados en los cabilleros que hay bajo los palos.

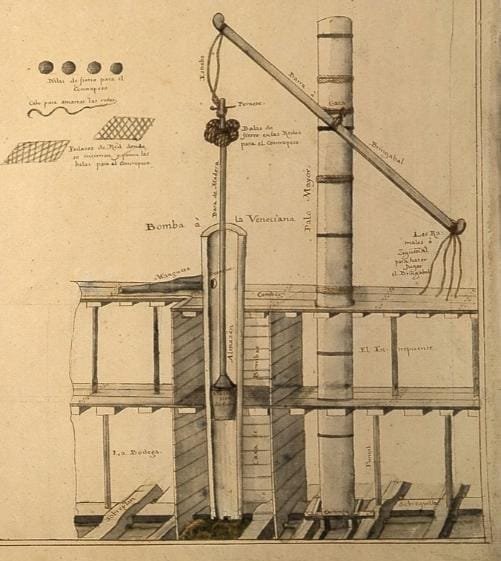

Creo que el funcionamiento es como el de esta foto...


O igual se hacian funcionar directamente sin la palanca, a una polea atada al palo.
Seguro que @Leopoldofran sabes

[Llaut Mallorquin]

¡Hola de nuevo!
Como estoy pintando en casa tengo un poco parada la pintura del barco. Solo me queda la popa que como no tengo claro qué partes pintar, no hago más que mirarlo y no arranco.
Mientras, os pongo un par de detalles modificados del kit.

En las serviolas para los anclas decidí hacer las roldanas. Cortando unas rodajas de una varilla de 4mm de diametro e hilo de latón de 0,4.

Por otra parte las protecciones que hay en proa (no sé si tienen nombre) en el kit no describe nada, decidí poner unas tablas con clavos simulados. Quedaron peor de lo que pensaba.

La protección de proa para las anclas se llama "concha"
En Argentina no sé.....
Los futbolistas se dirigen al árbitro mencionado esa palabra y algo de su madre...

[Leopoldofran]

No se puede suprimir la palanca, si el cabo tira oblicuamente en vez de vertical hace fuerza contra el borde de la bomba genera fricción y puede romperla
