San Francisco II AL por David

Mensaje por davidysandra512 » Jue Oct 25, 2012 11:57 pm

Buenas noches a todos compañeros, inicio este nuevo proyecto y lo expongo aqui con intencion me puedan aportar vuestras criticas y consejos para hacer este modelo que veo que es muy popular e interesante y a la vez creo aumenta un punto de dificultad con respecto al anterior sobre todo segun observo a la hora de forrar el casco la curvatura es mas pronunciada en proa.

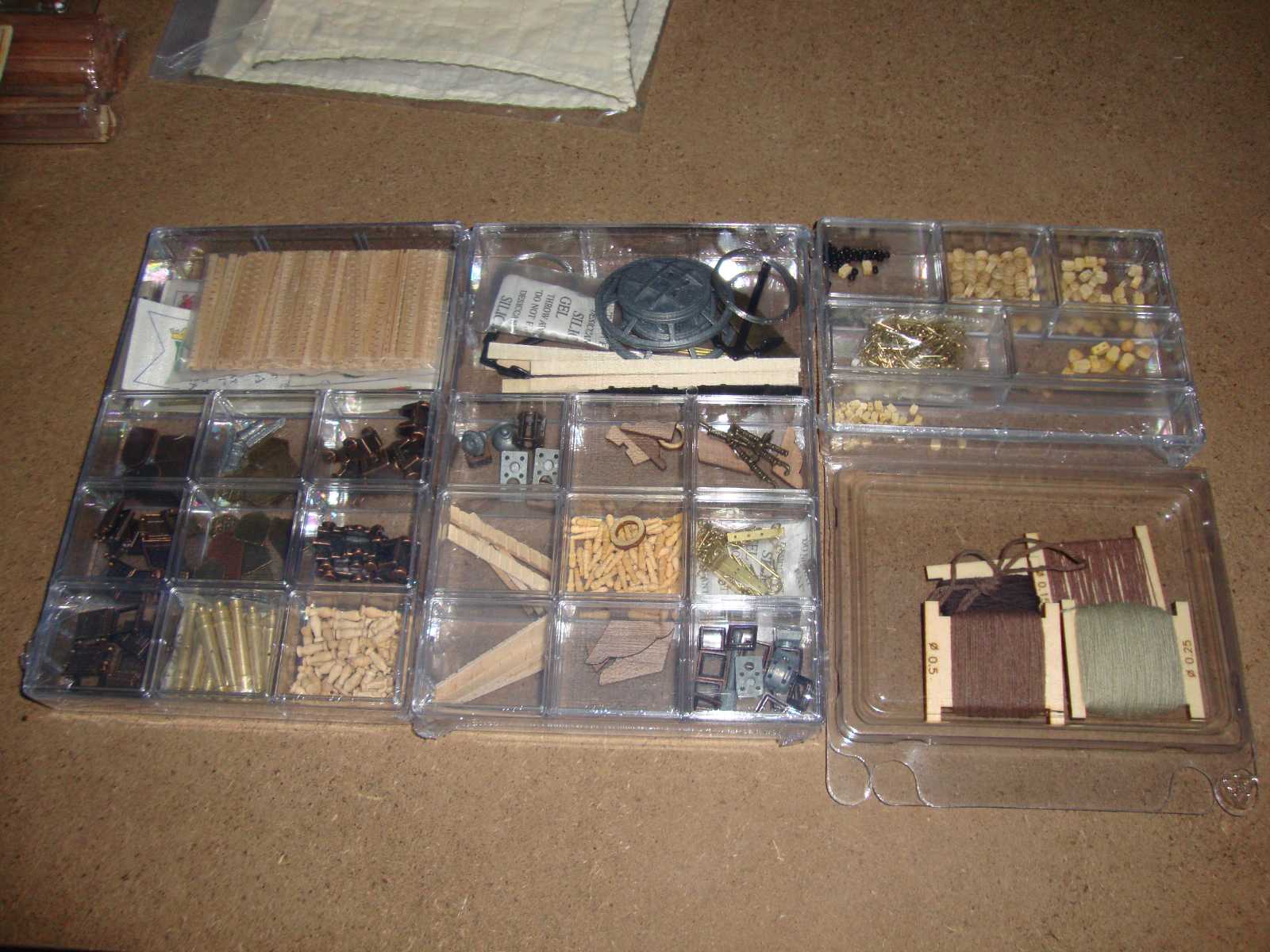

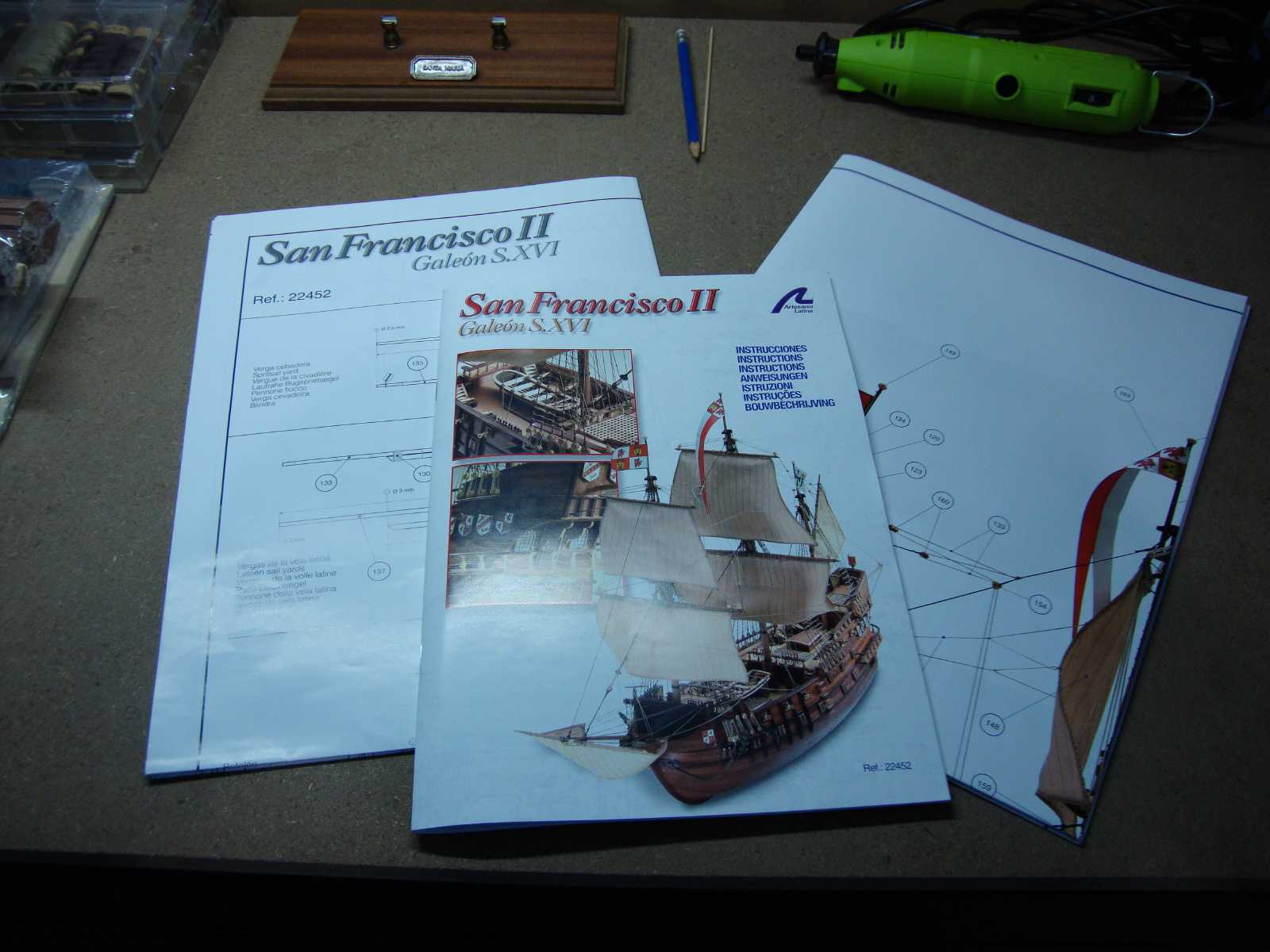

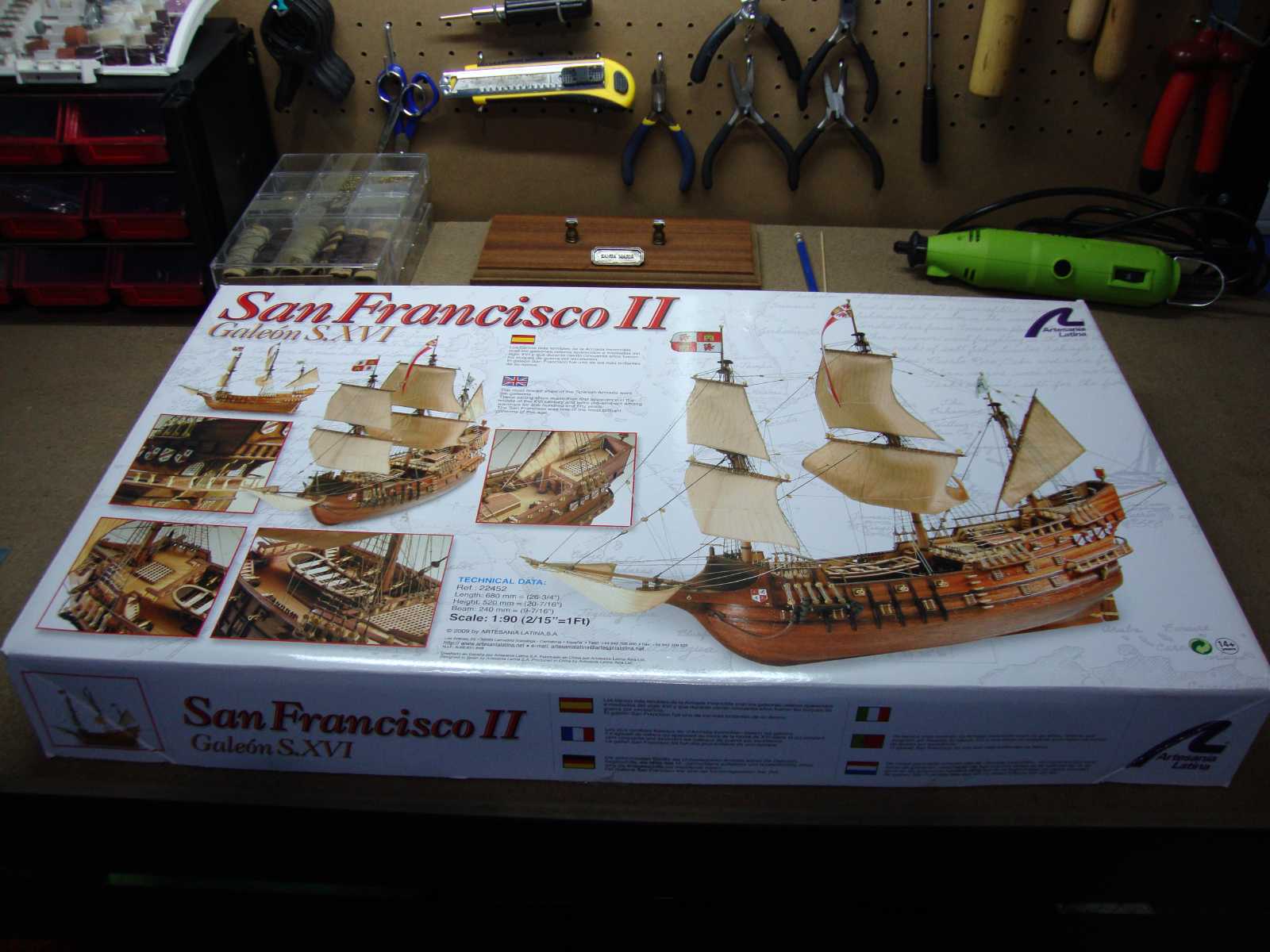

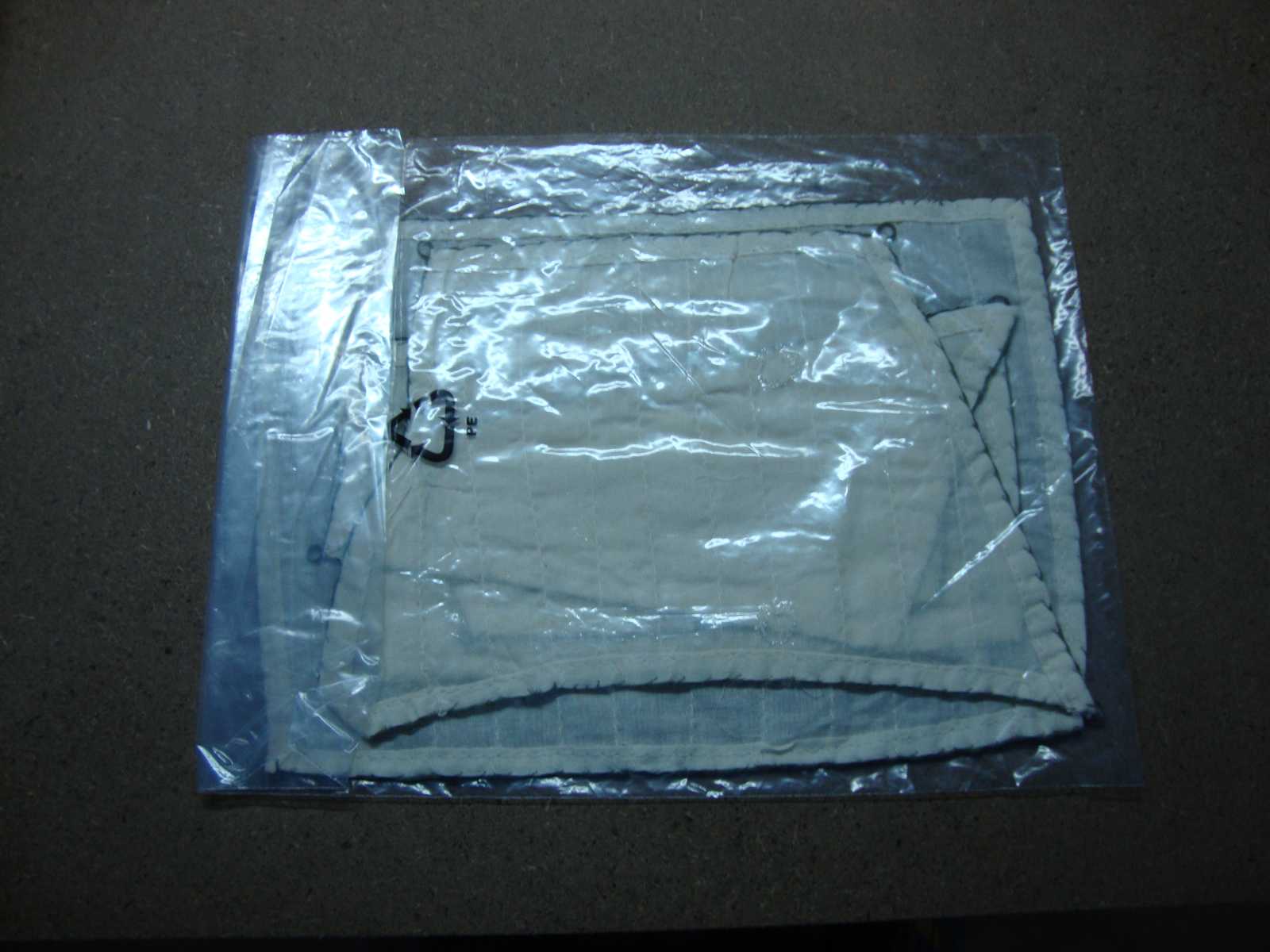

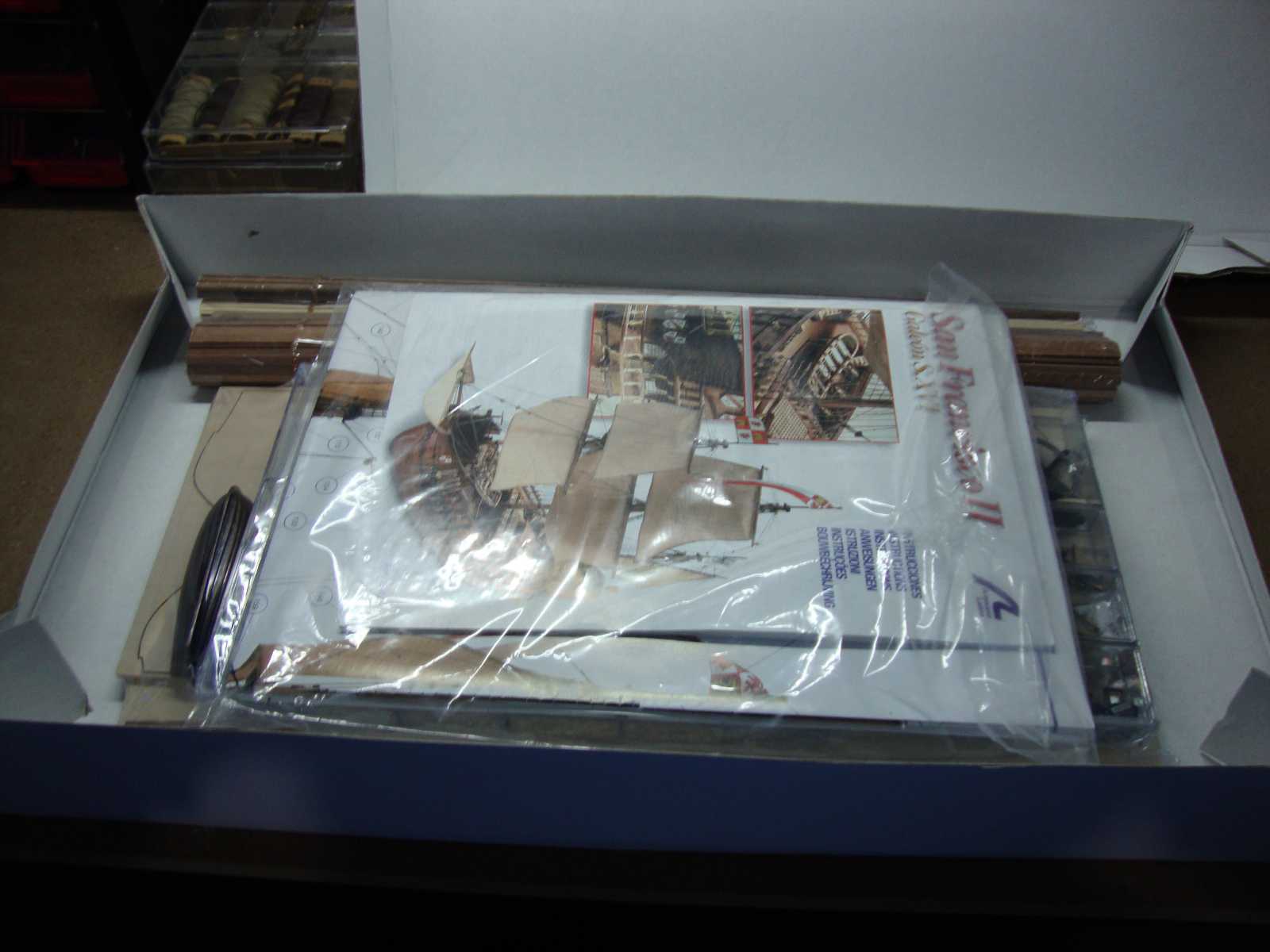

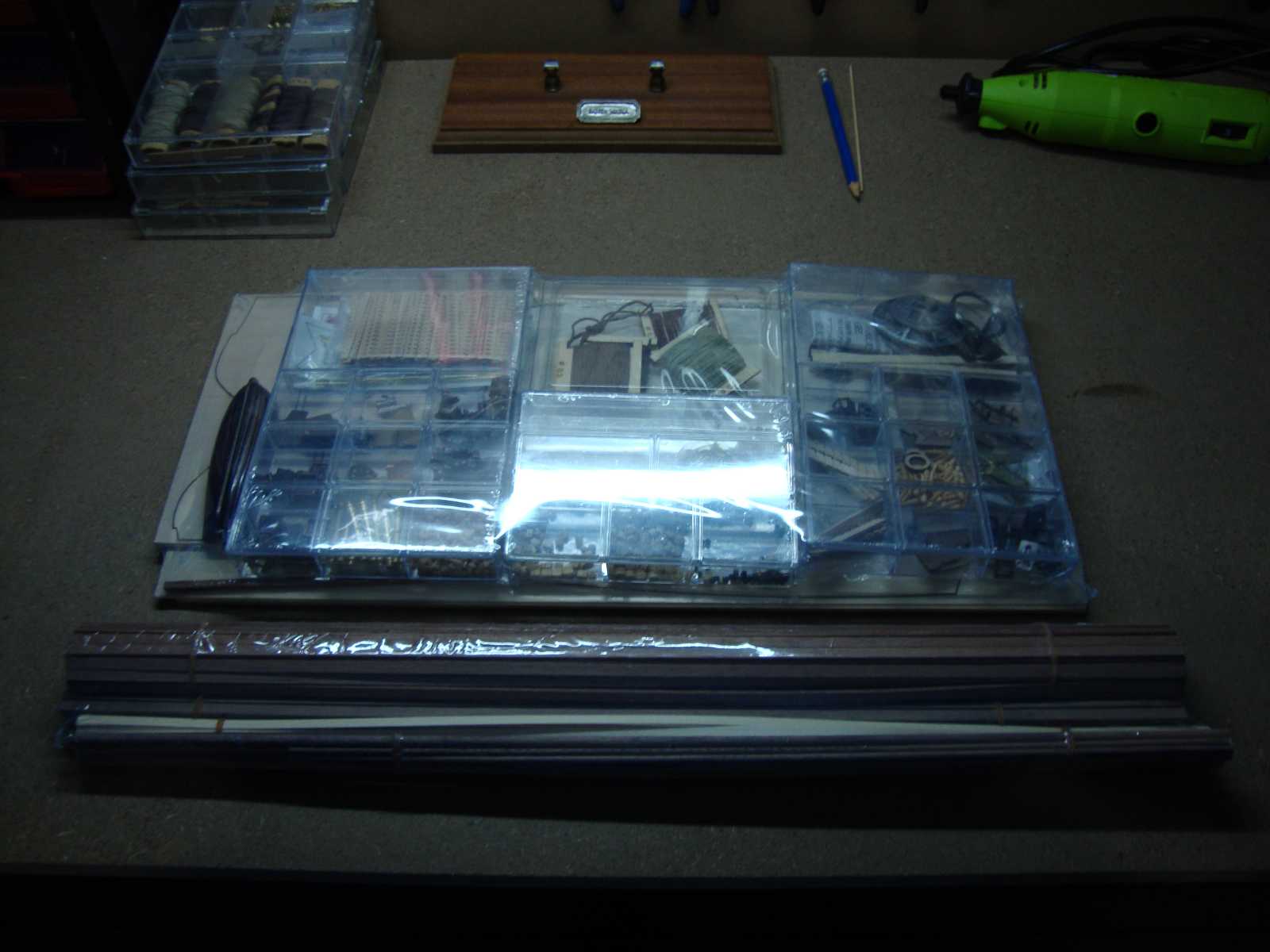

Primero abrimos la caja y observamos a simple vista que no falta nada, si falta seguro me dare cuenta mas adelante :lol: .

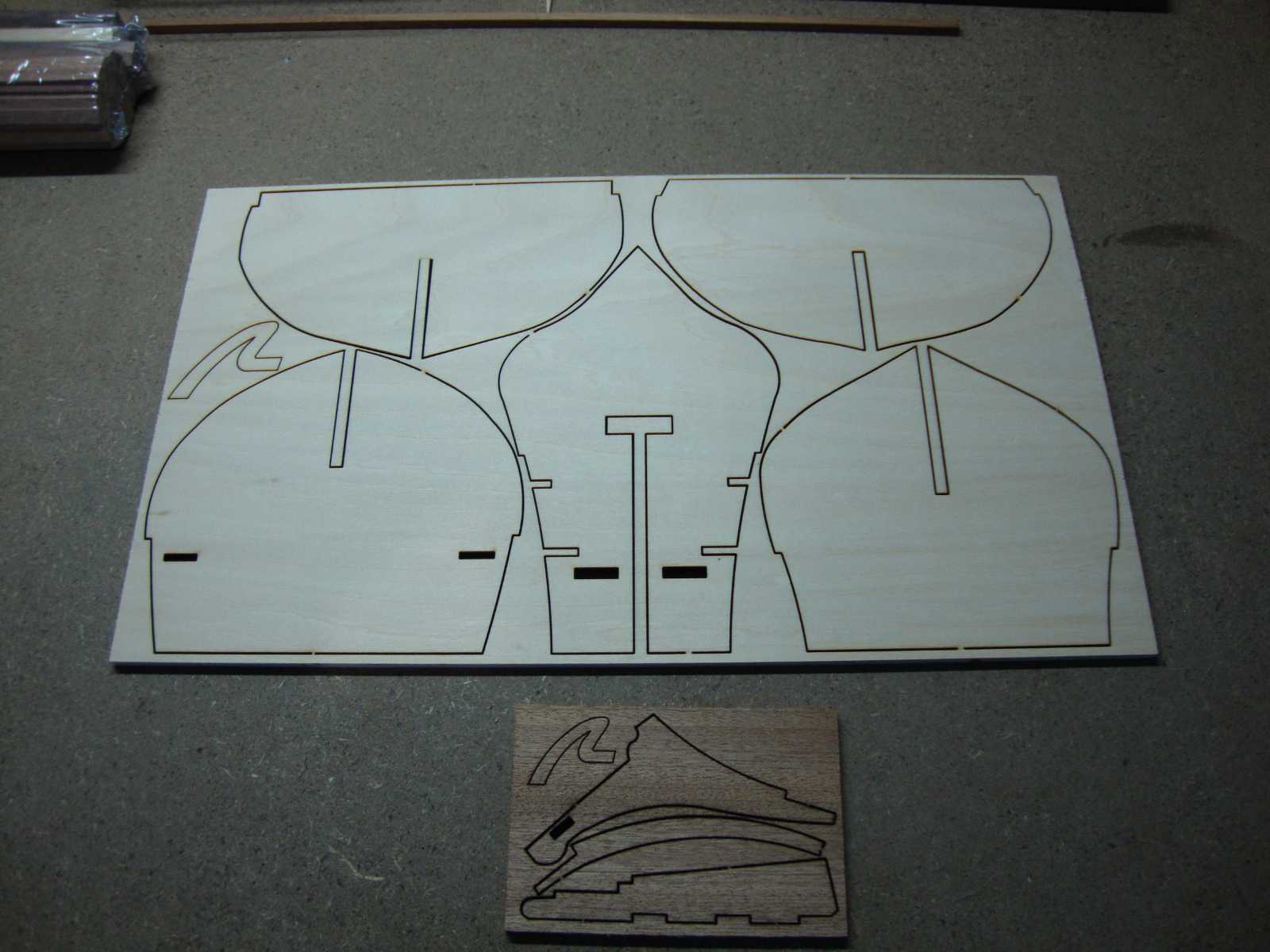

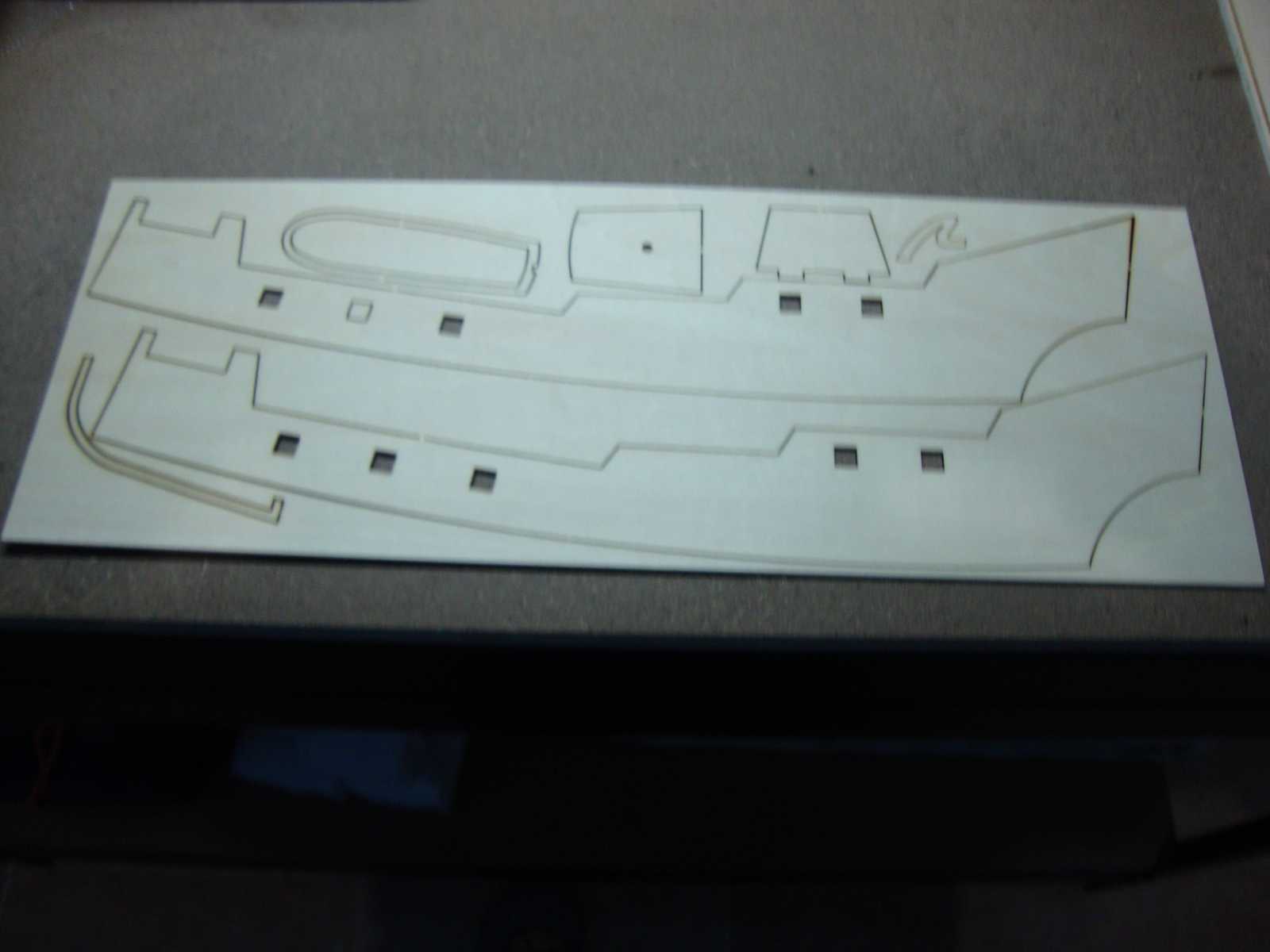

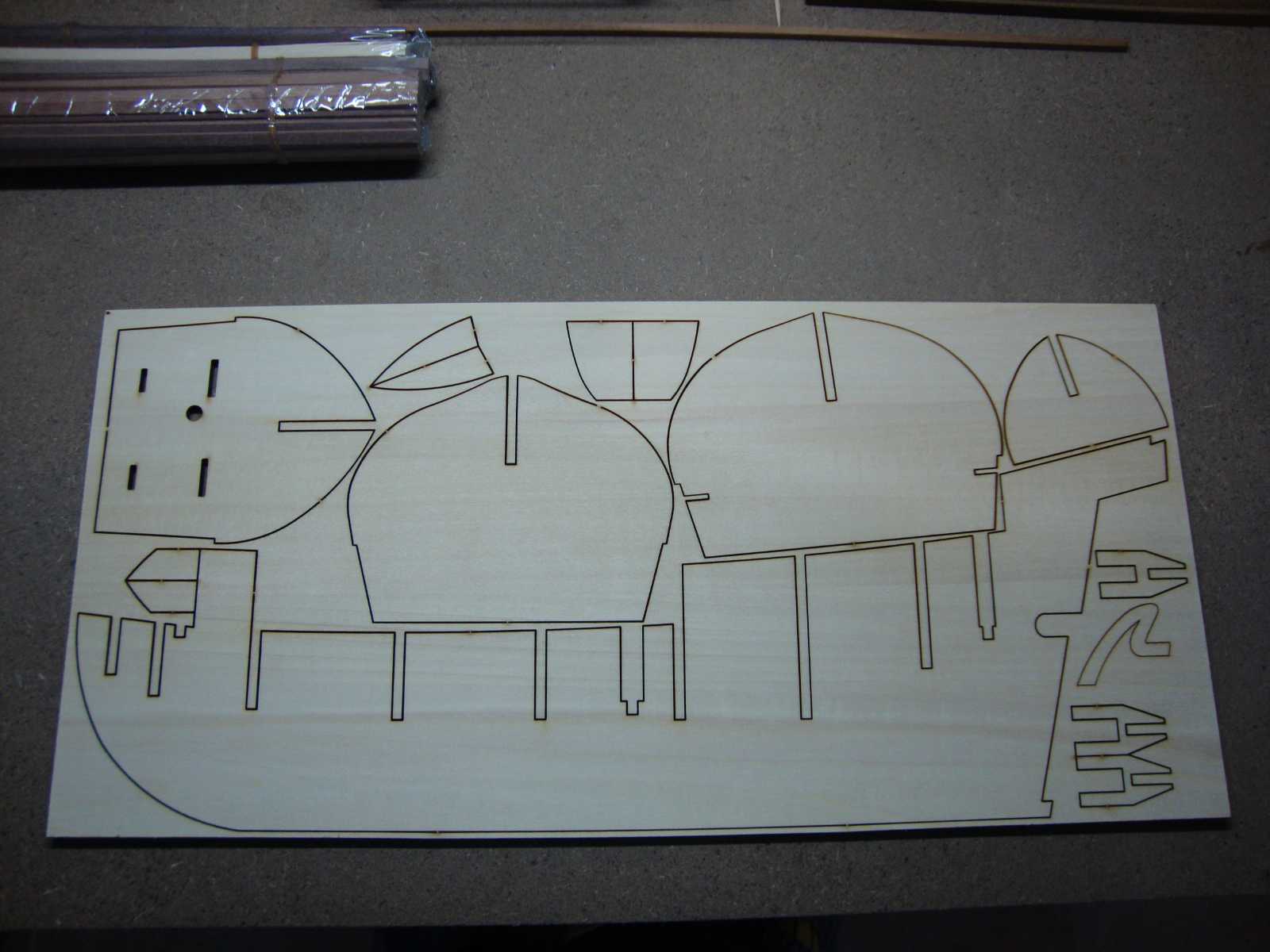

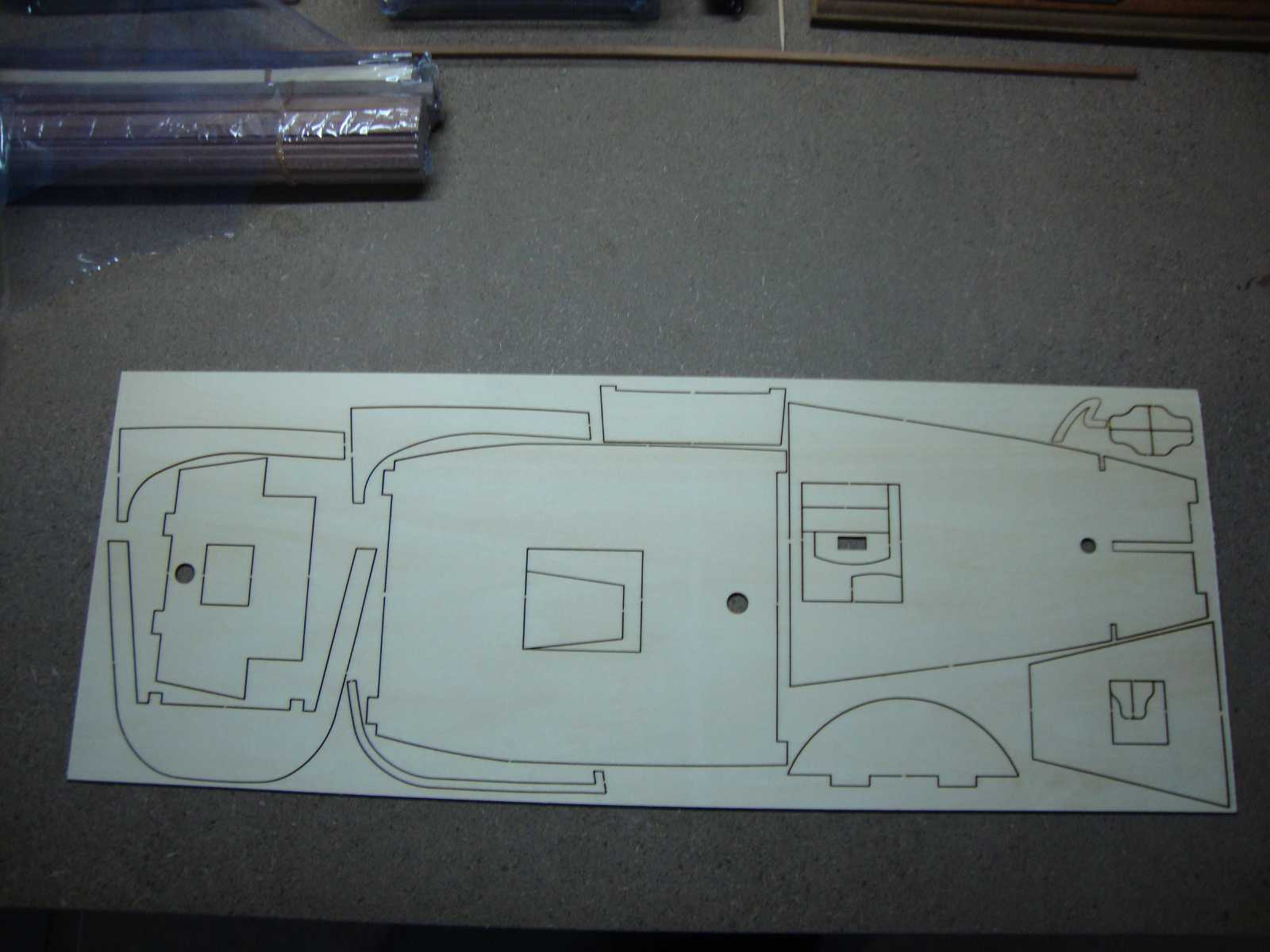

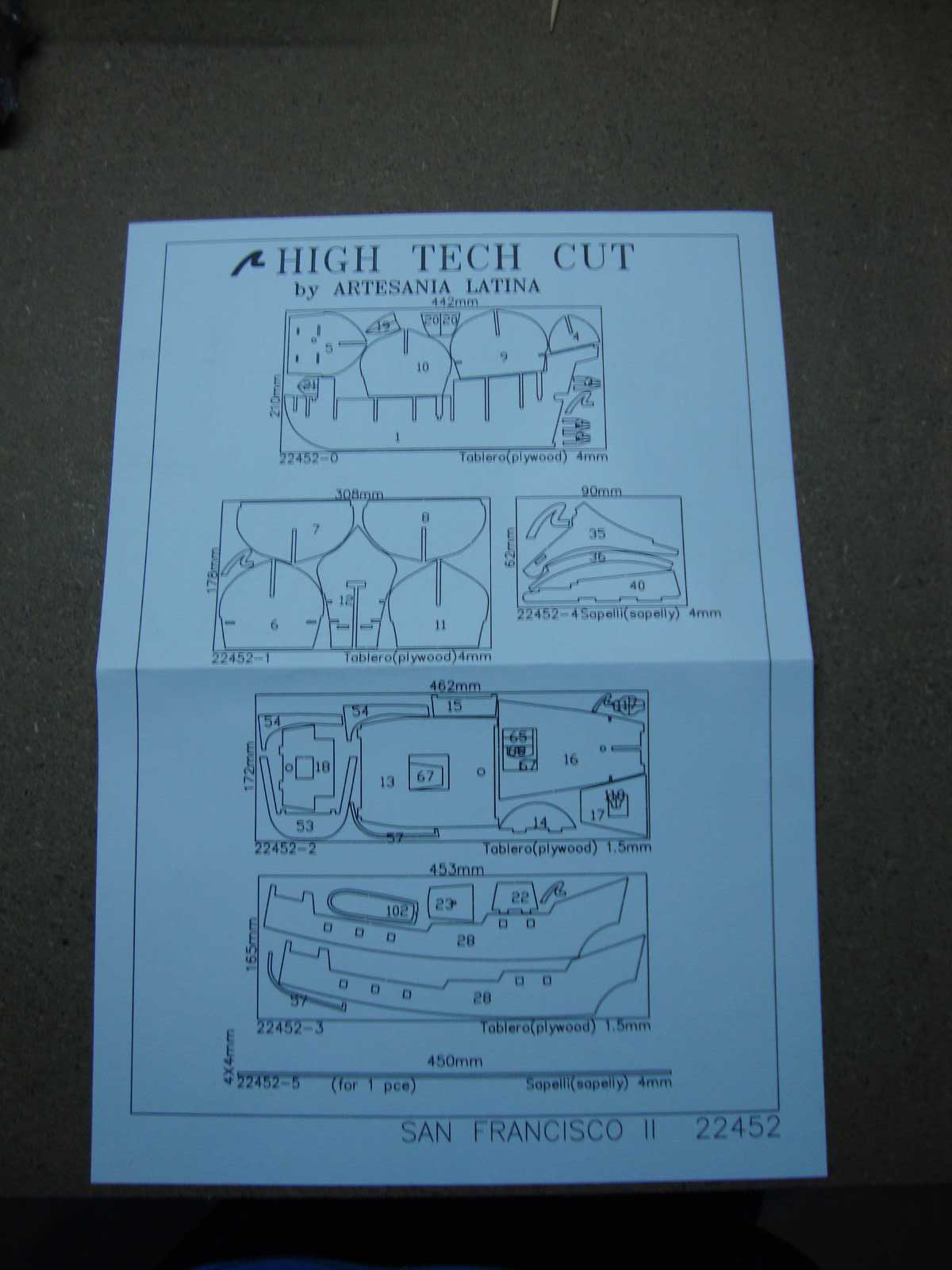

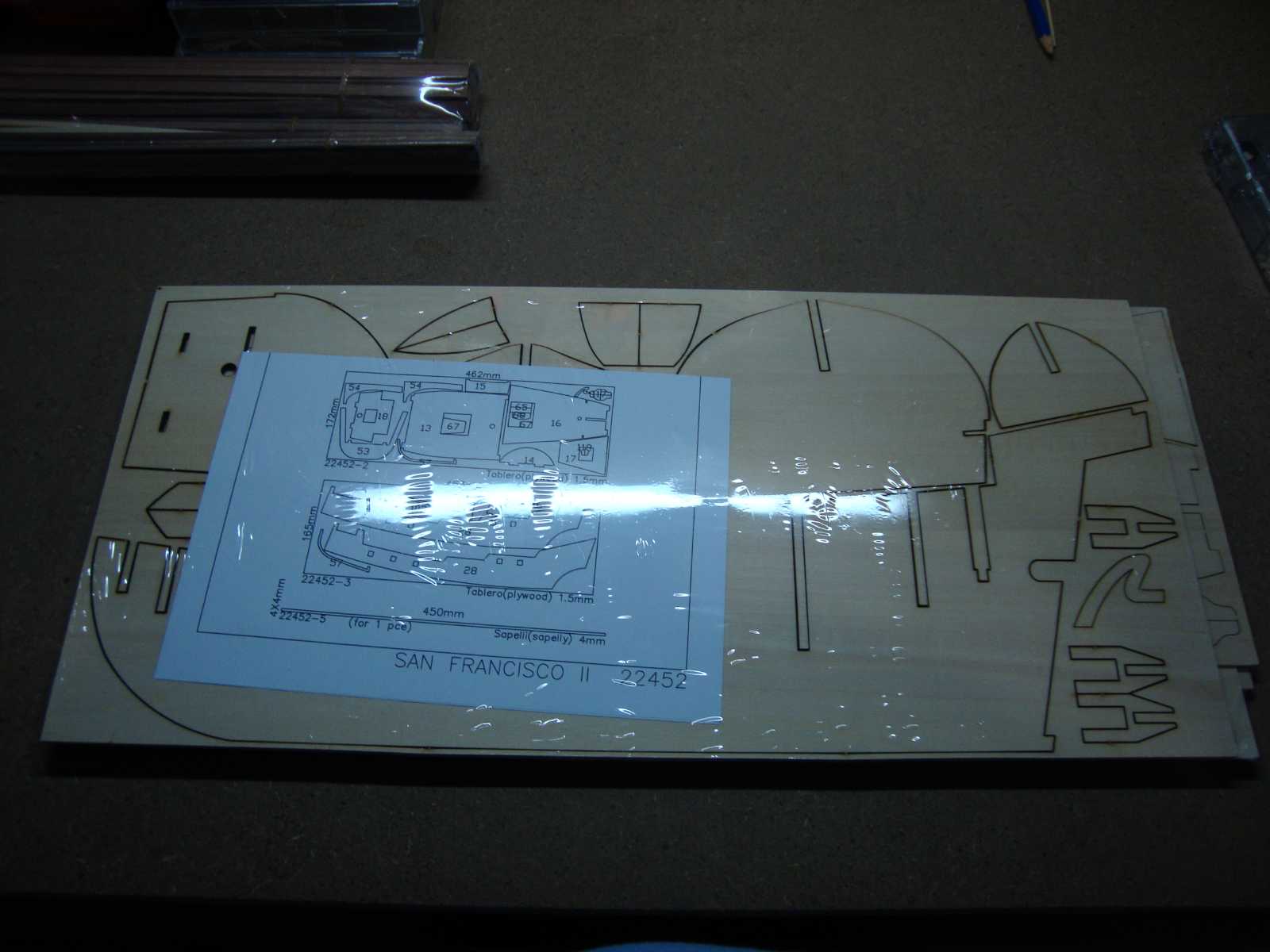

Segundo enumeramos las piezas precortadas con laser ayudandome con la hoja high tech cut

Tercero se colocan las encapilladuras de los mastiles

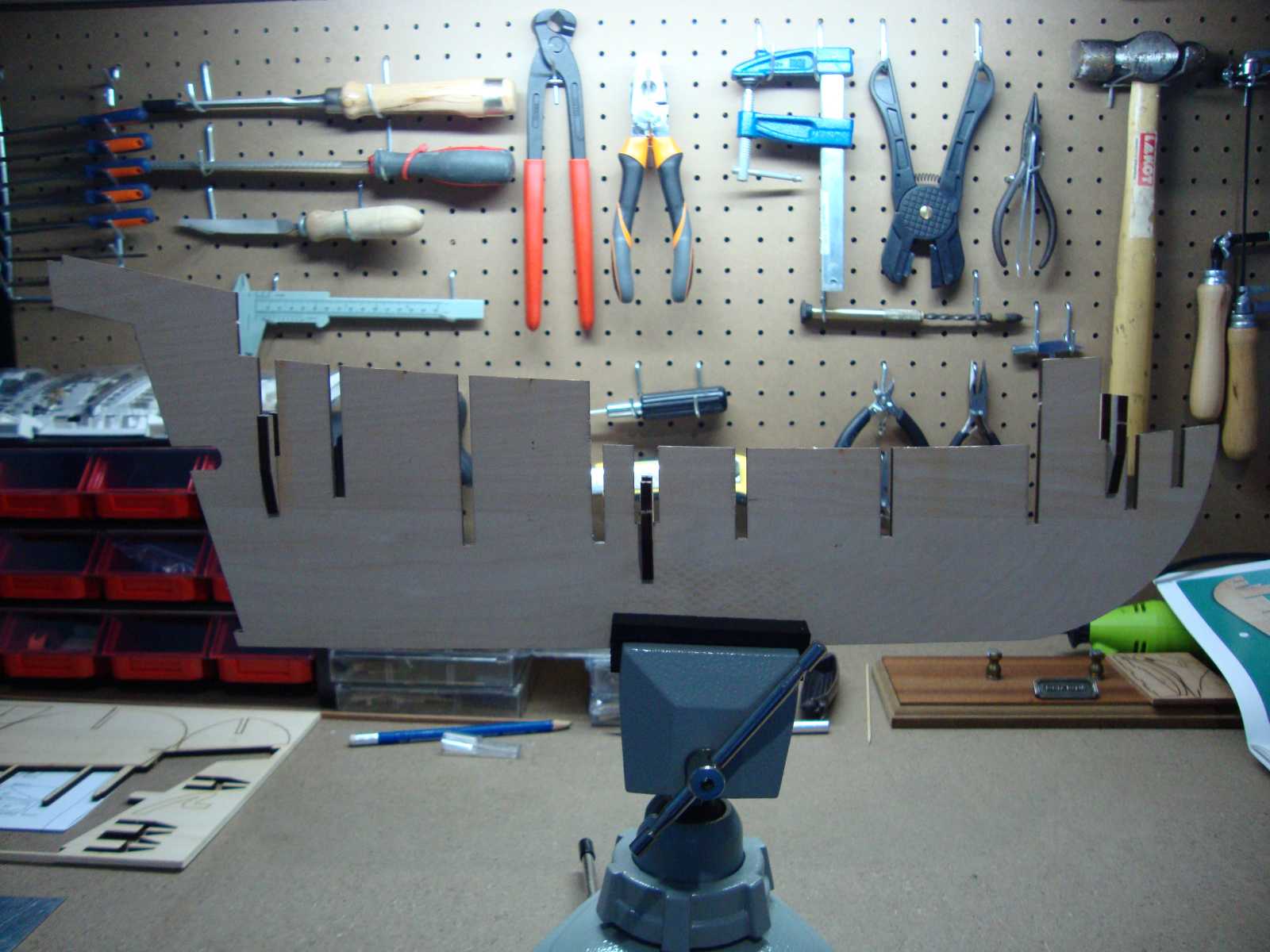

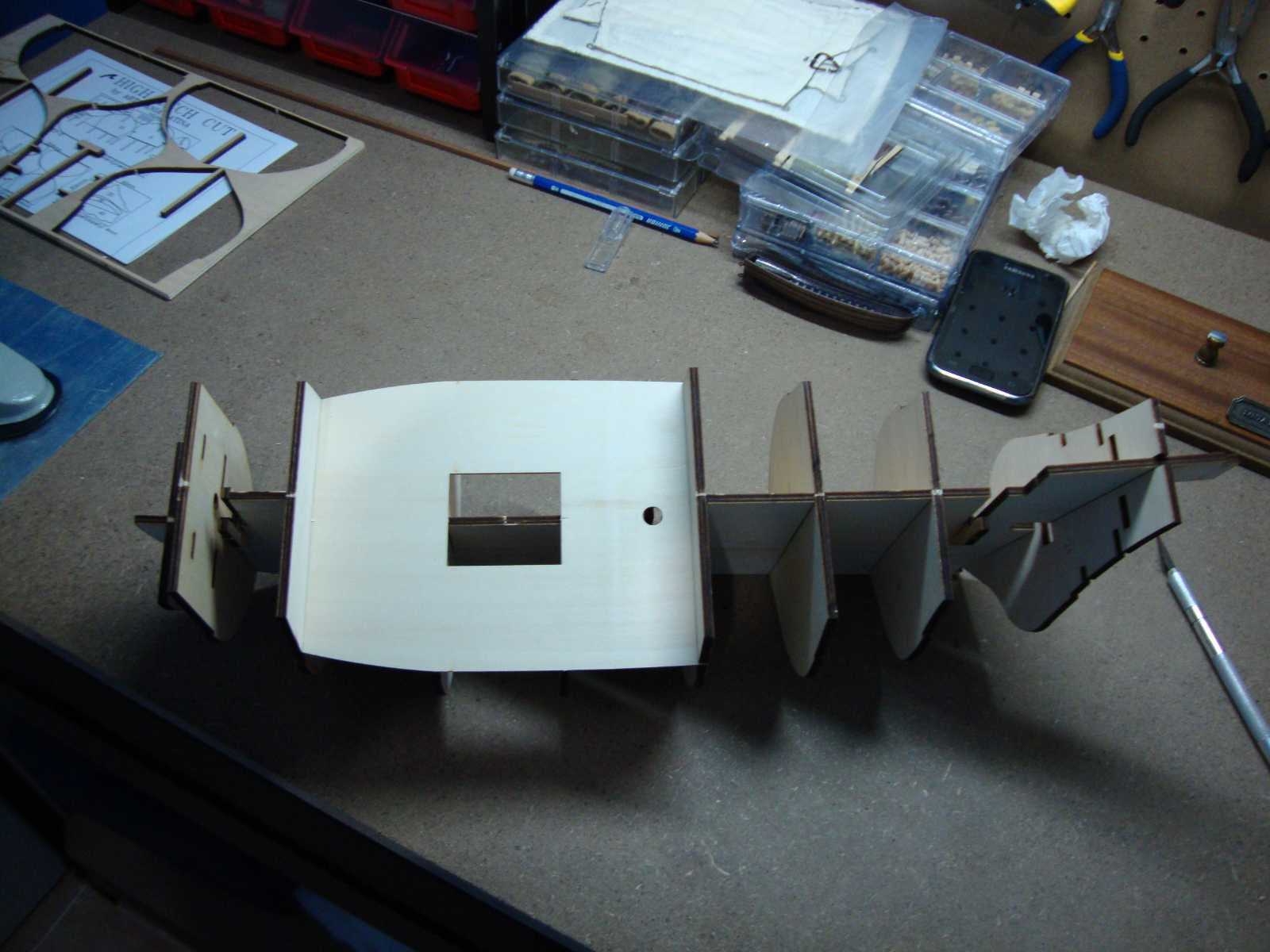

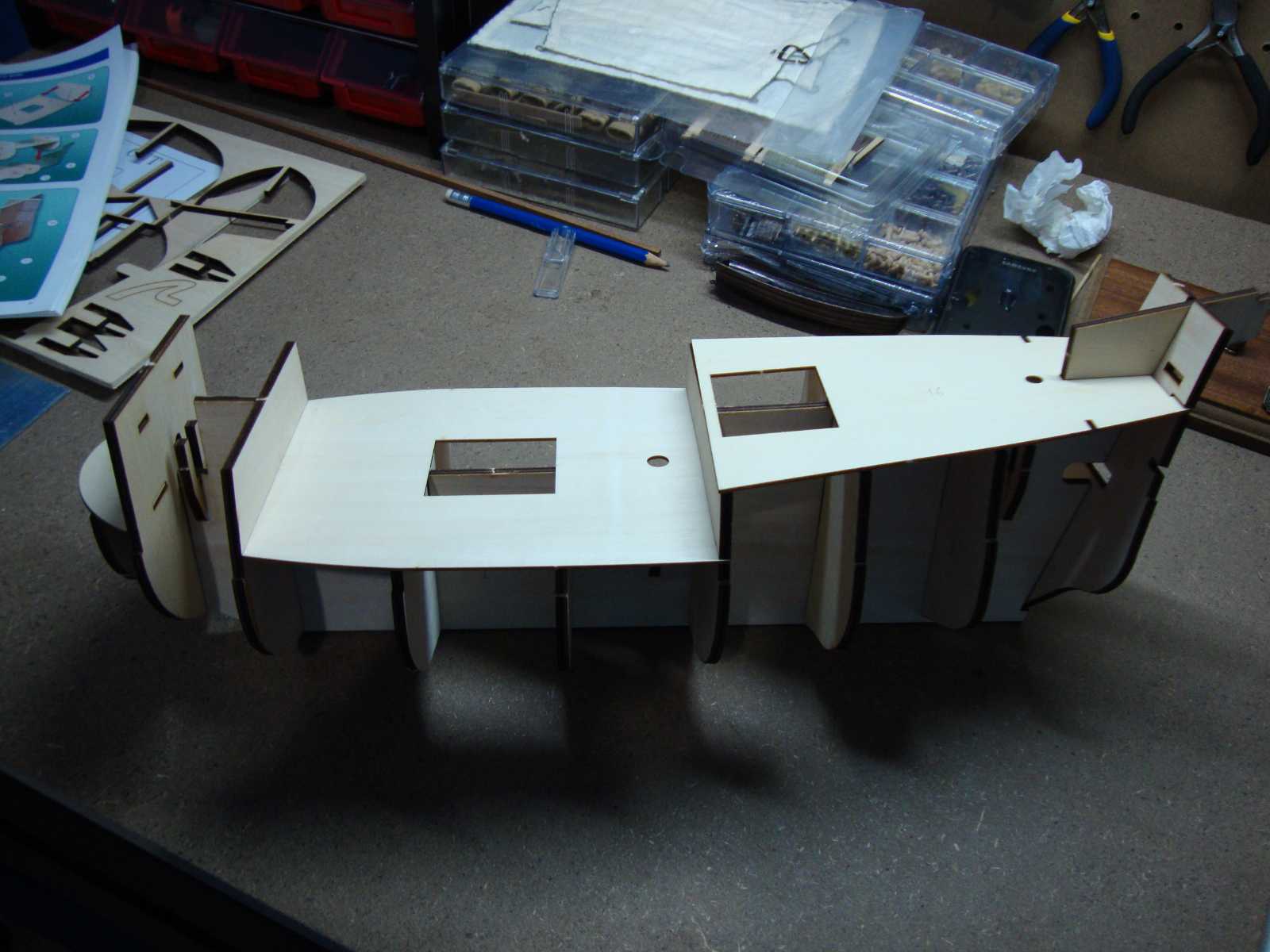

Cuarto se colocan las cuadernas con las cubiertas del baupres,combes y timonel,todo presentado pero aun sin encolar.
Hasta aqui por hoy, de momento ninguna complicacion todo encaja perfectamente en su sitio y no observo ningun tipo de anomalia.

Un saludo a todos.


--Construido-- Santa Maria de A.L

--En Construccion-- San Francisco II de A.L

odinea
Participativo
Participativo
Mensajes: 543
Registrado: Sab May 19, 2012 10:08 am
Ubicación: UTEBO

Re: San Francisco II AL por David

Mensaje por odinea » Vie Oct 26, 2012 12:29 am

Bueno ya veo que has arrancado con el nuevo modelo, muy bonito por cierto y como bien dices es más complicado pero seguro que te quedara genial, seguiremos los avances, un saludo.



carlos huarte
Miembro Leal
Miembro Leal
Mensajes: 1188
Registrado: Mié Jul 11, 2012 12:00 pm

Re: San Francisco II AL por David

Mensaje por carlos huarte » Vie Oct 26, 2012 9:12 am

hola david: me pongo en primera fila con odinea para seguir tu proyecto,saludos :D :lol: :oops: :roll: carlos huarte.



Avatar de Usuario
carlosys
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1886
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: San Francisco II AL por David

Mensaje por carlosys » Vie Oct 26, 2012 12:19 pm

Aquí pillando sitio!!!!! Por cierto, que envidia de taller :oops: :oops: :oops:

Saludos



Avatar de Usuario
Manuel Cano
Participativo
Participativo
Mensajes: 520
Registrado: Jue Sep 29, 2011 9:26 pm
Ubicación: vinaros

Re: San Francisco II AL por David

Mensaje por Manuel Cano » Vie Oct 26, 2012 10:47 pm

Buenas noches David, un bonito proyecto. Tomo asiento.

Un saludo, Manuel.



Avatar de Usuario
Sr.Gallagher
Aficionado
Aficionado
Mensajes: 77
Registrado: Mié Nov 18, 2009 6:08 pm
Ubicación: España

Re: San Francisco II AL por David

Mensaje por Sr.Gallagher » Dom Oct 28, 2012 12:21 pm

Hacerme un hueco que esto promete.


Term: J.S. Elcano, Harvey, H.M.S. Bounty (Jolly Boat), Albatros, H.M.S. Endeavour, King Of The Mississippi, Carmen II, Santa Maria
Prox:J.S. Elcano Esc. 1:110
Cuando al marinero le dan de beber, o lo han J..... o lo van a J......

davidysandra512
Aficionado
Aficionado
Mensajes: 47
Registrado: Vie Feb 03, 2012 8:54 pm
Ubicación: sevilla

Re: San Francisco II AL por David

Mensaje por davidysandra512 » Dom Oct 28, 2012 11:47 pm

Buenas noches a todos. Seguimos con los avances poquito a poco.

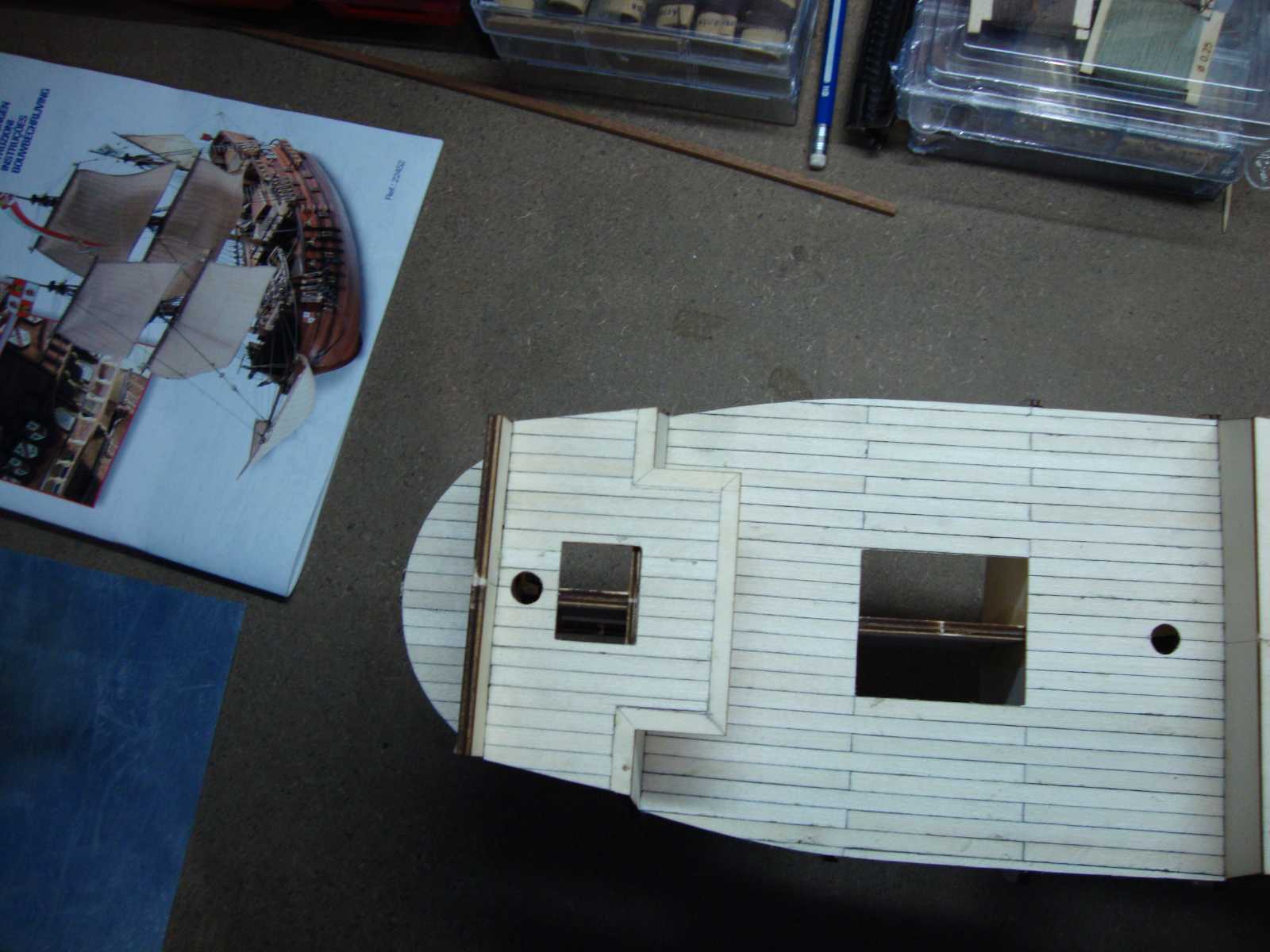

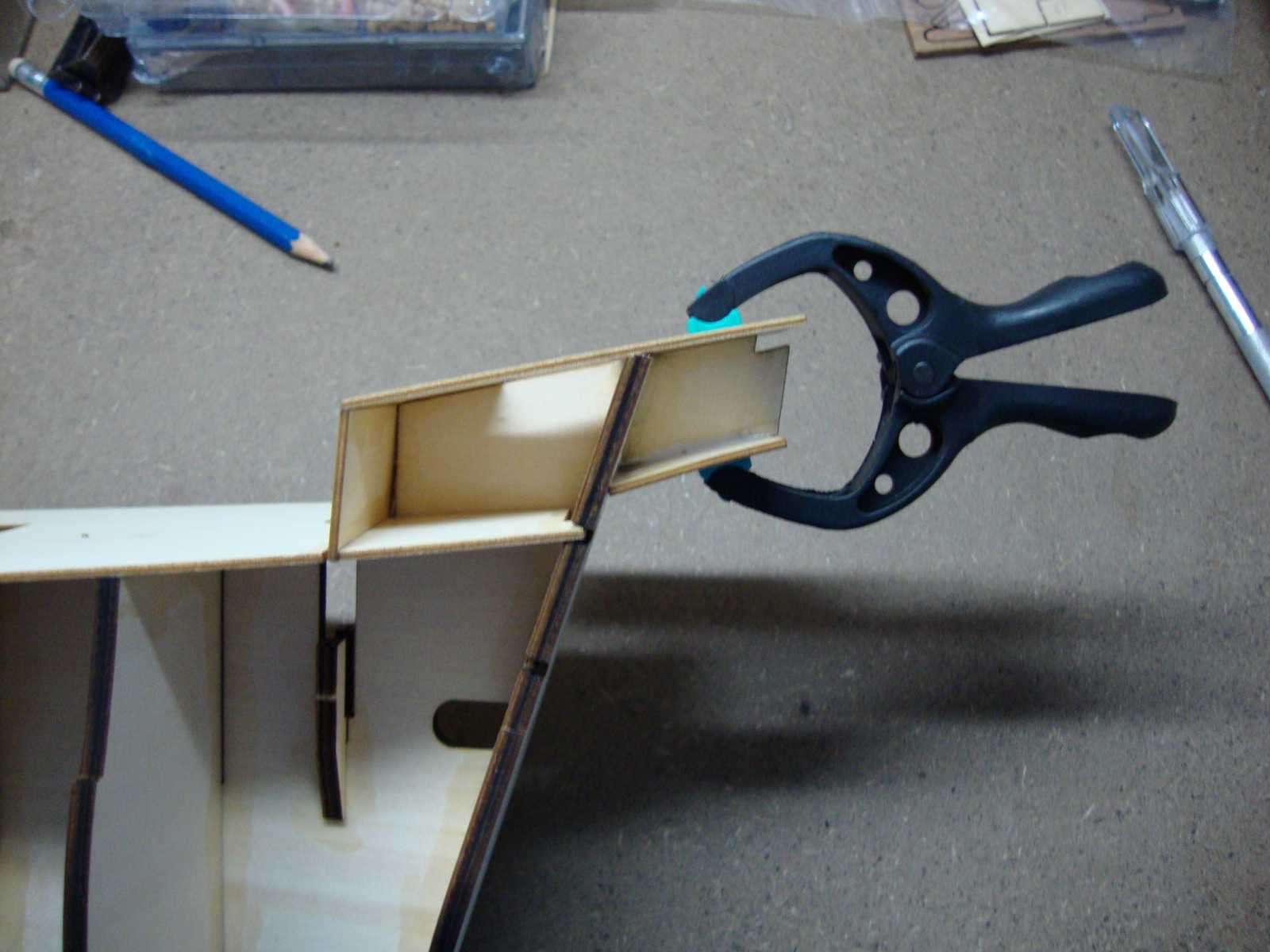

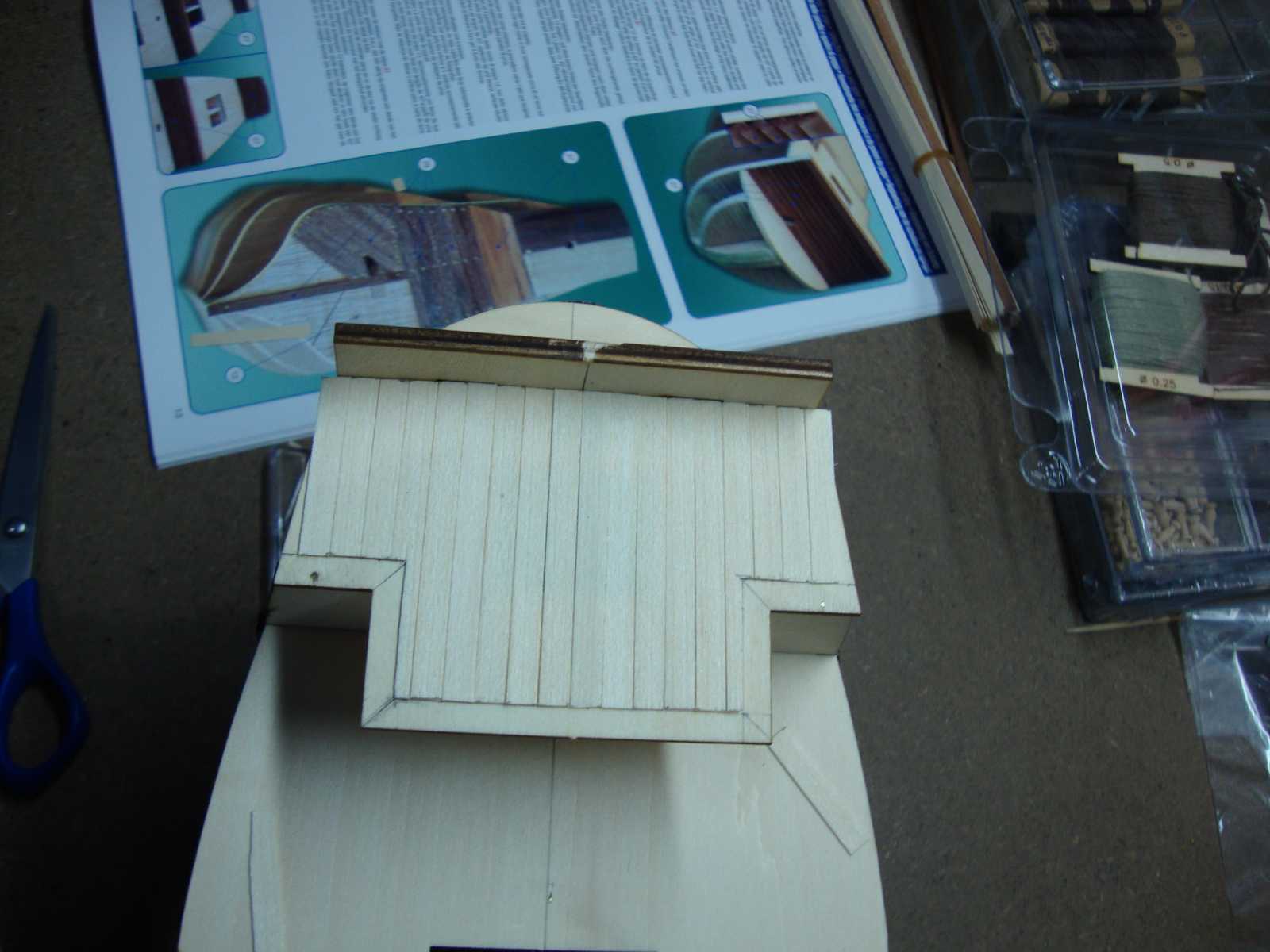

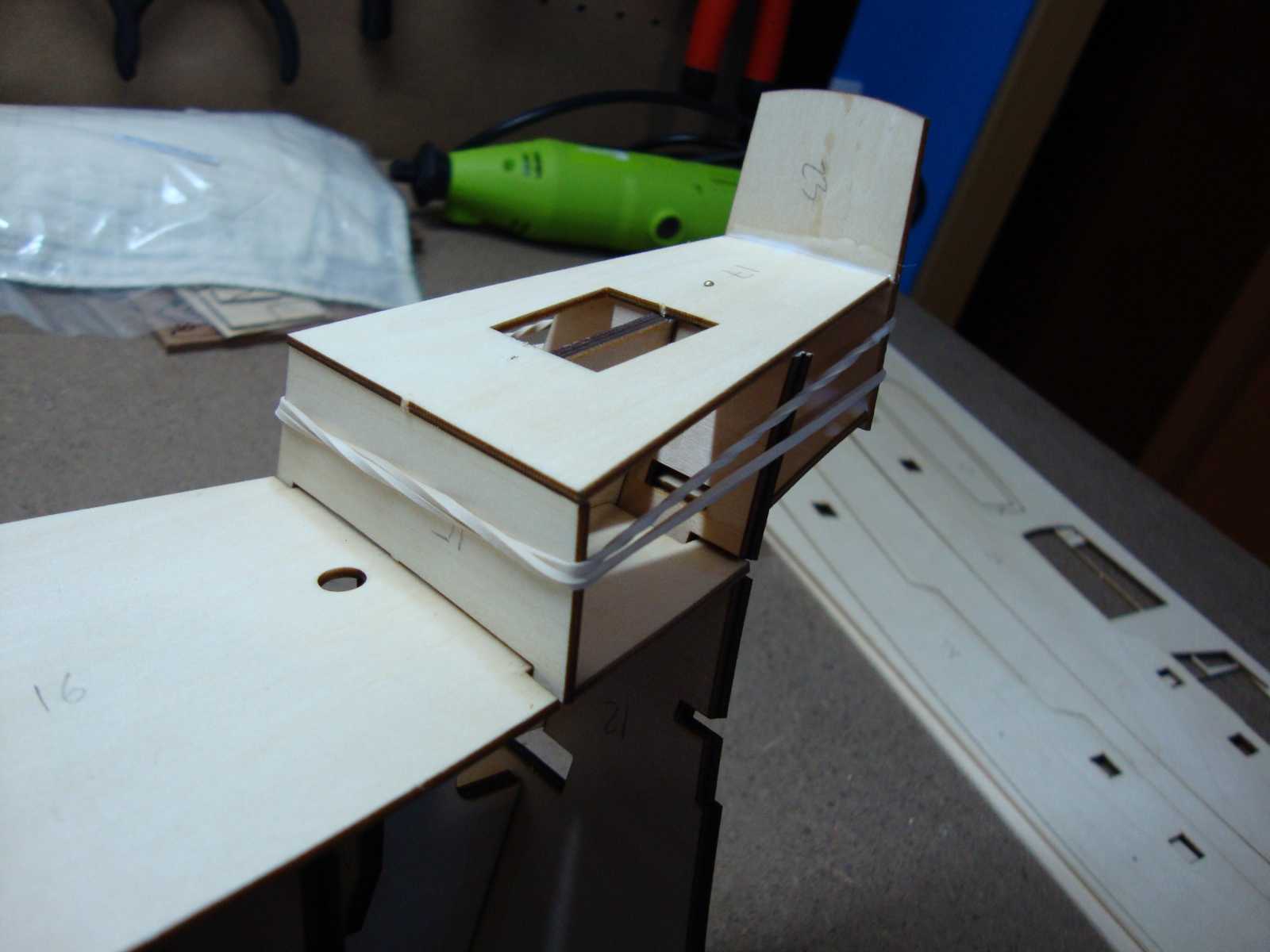

Se clavan las cubiertas del baupres y timonel,se coloca y se encola el mamparo de la cubierta del timonel.

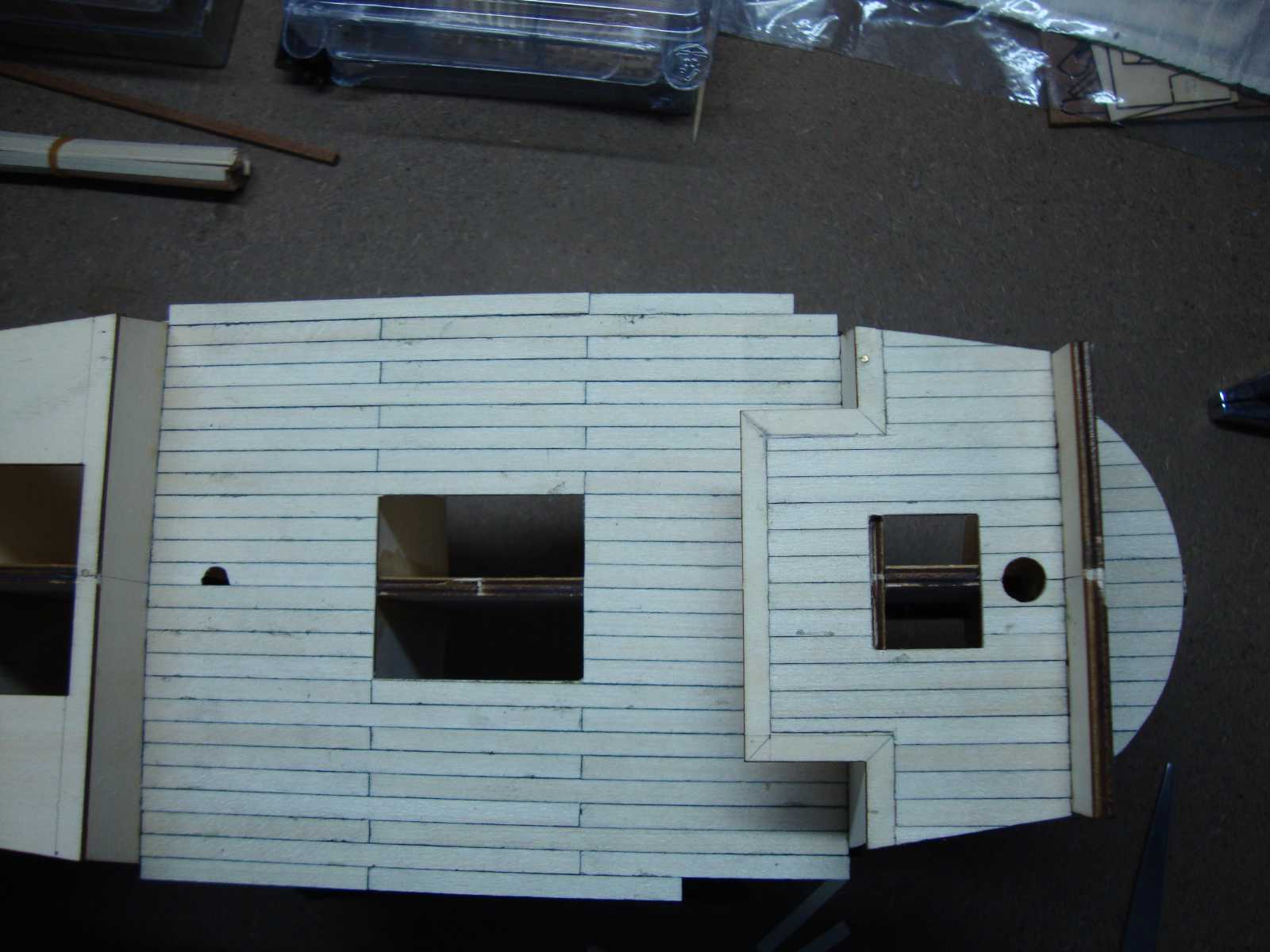

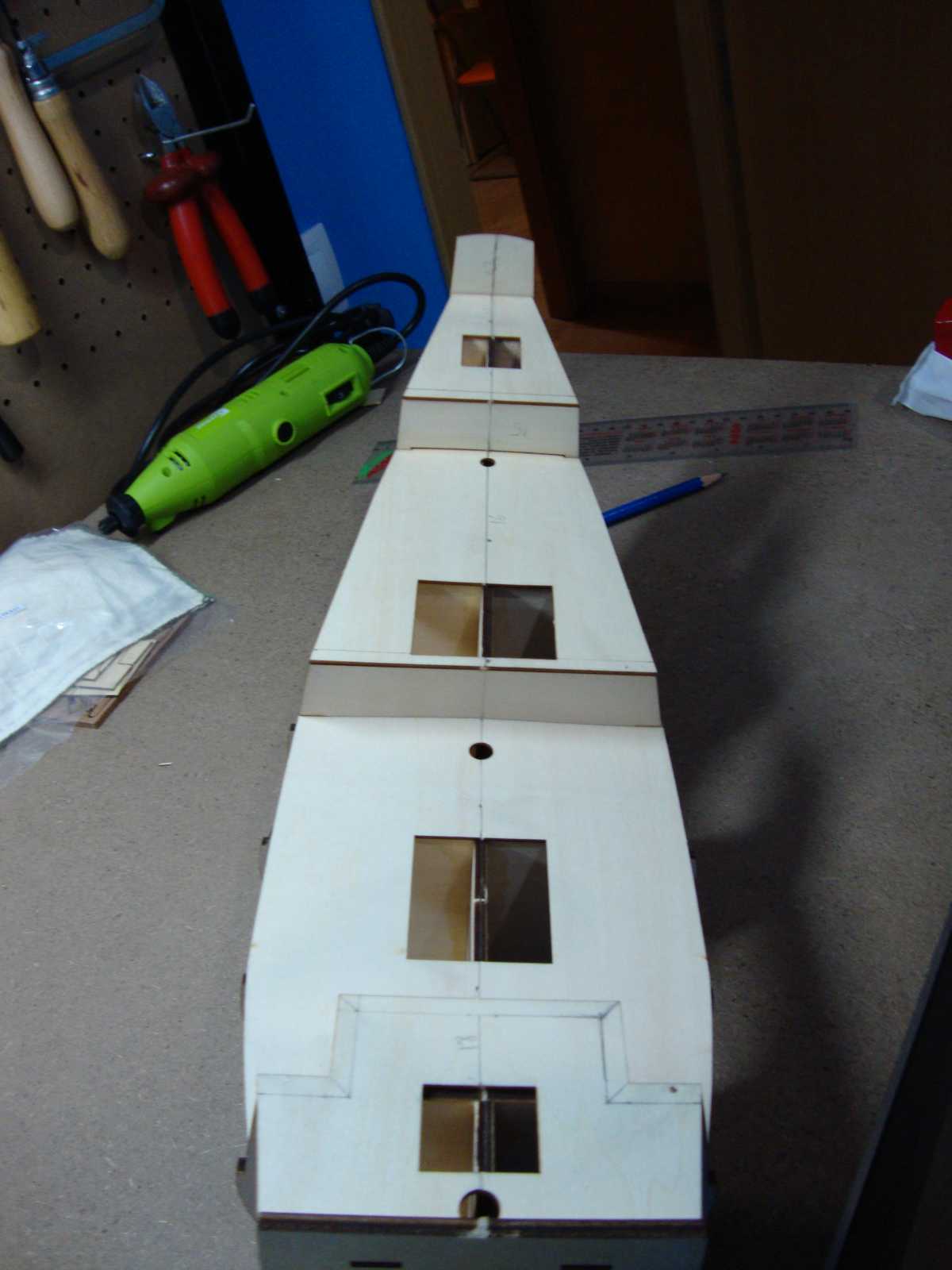

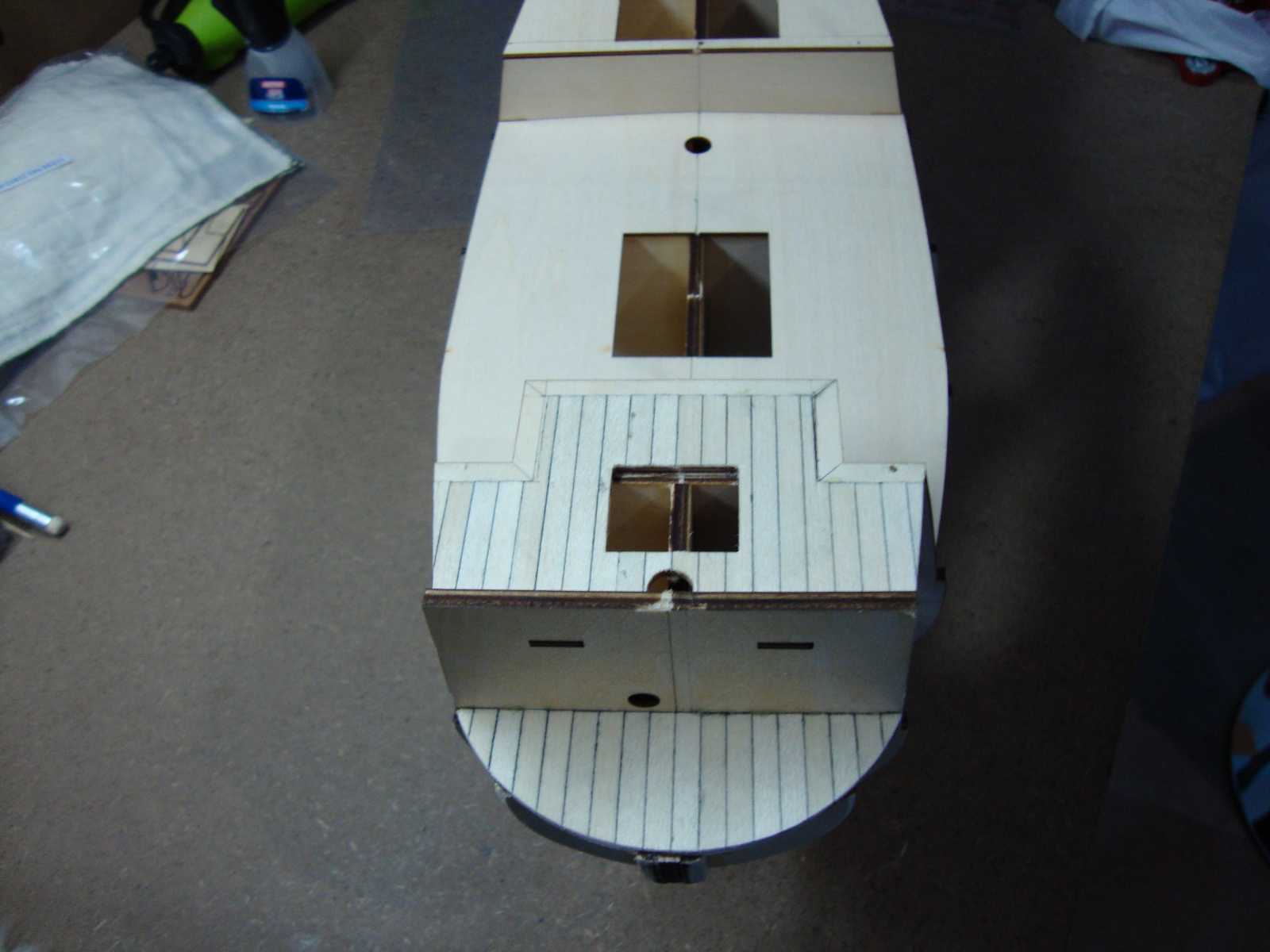

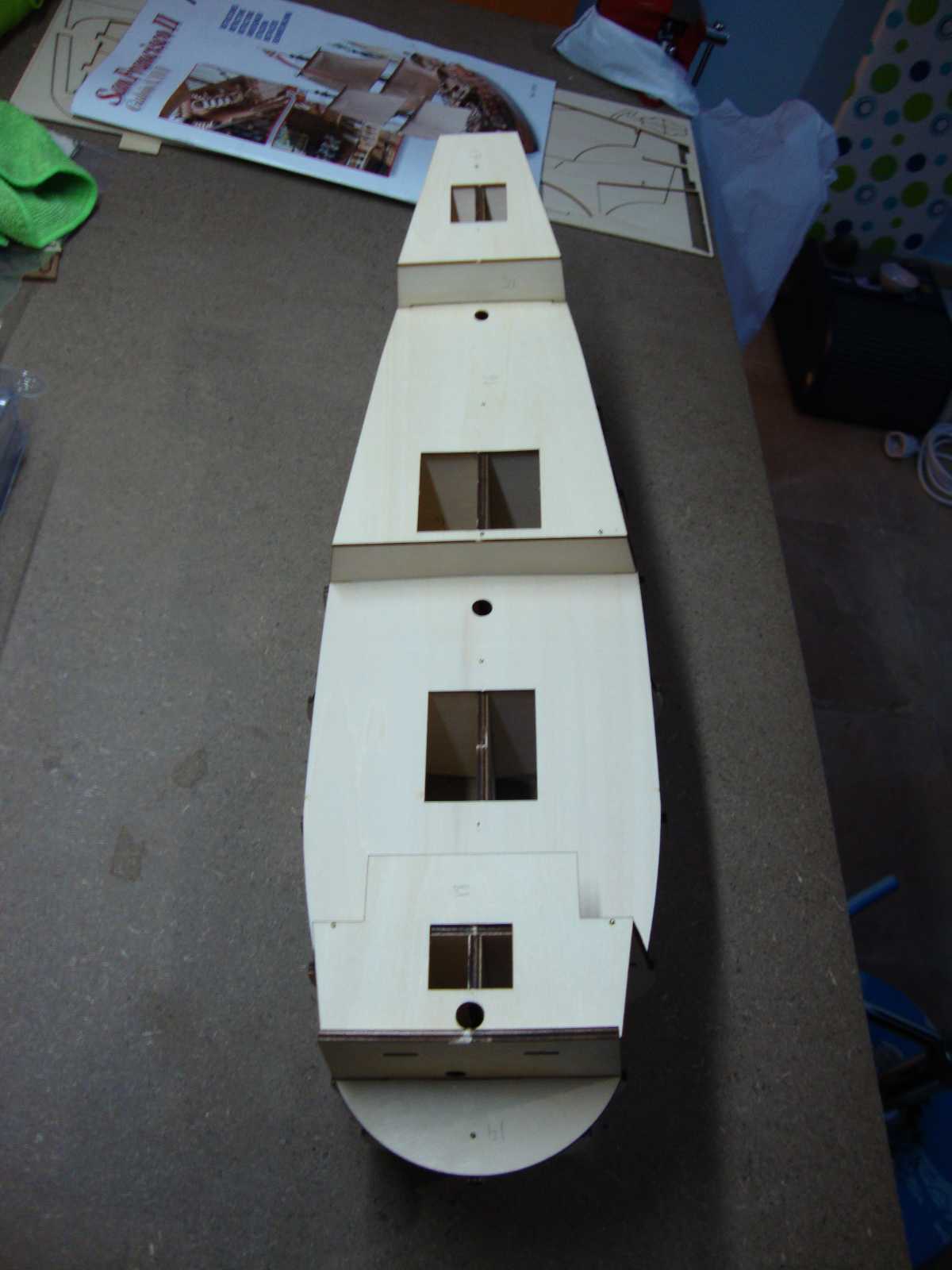

A continuacion,se colocan y se clavan llas cubiertas de proa y popa,esta ultimo debiendo limar un poco la parte superior de la ultima cuaderna para que asentara totalmente a la misma.

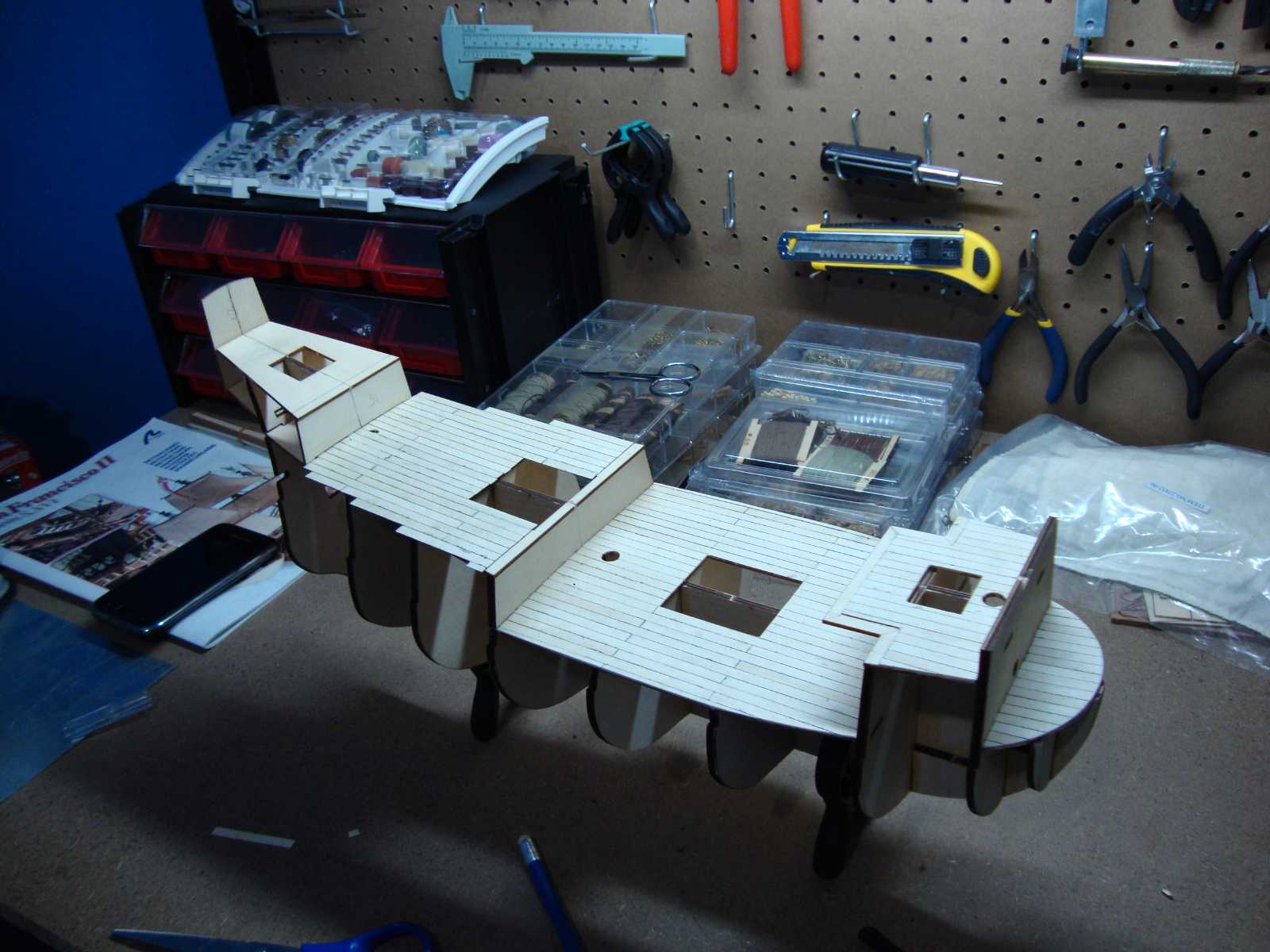

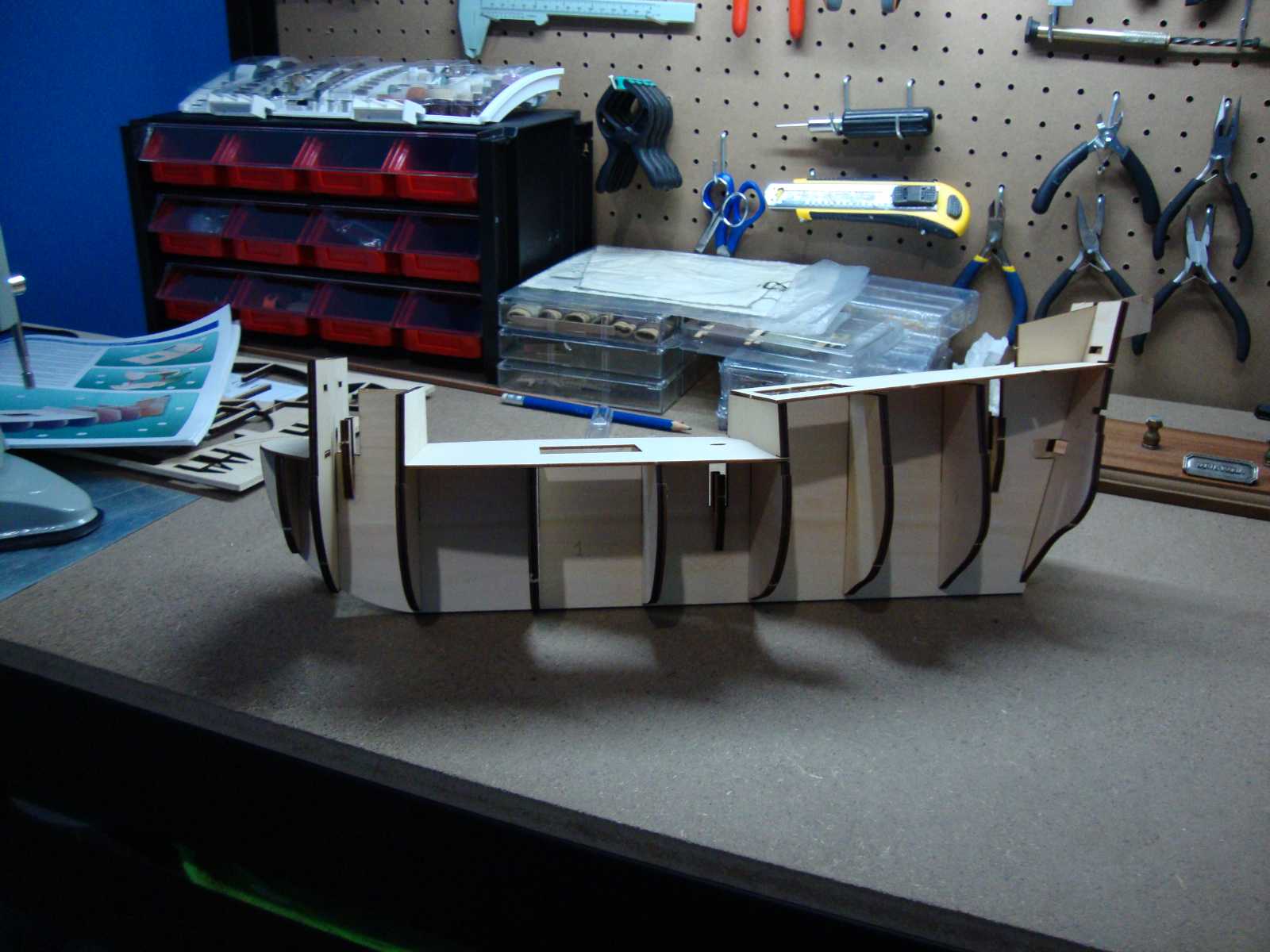

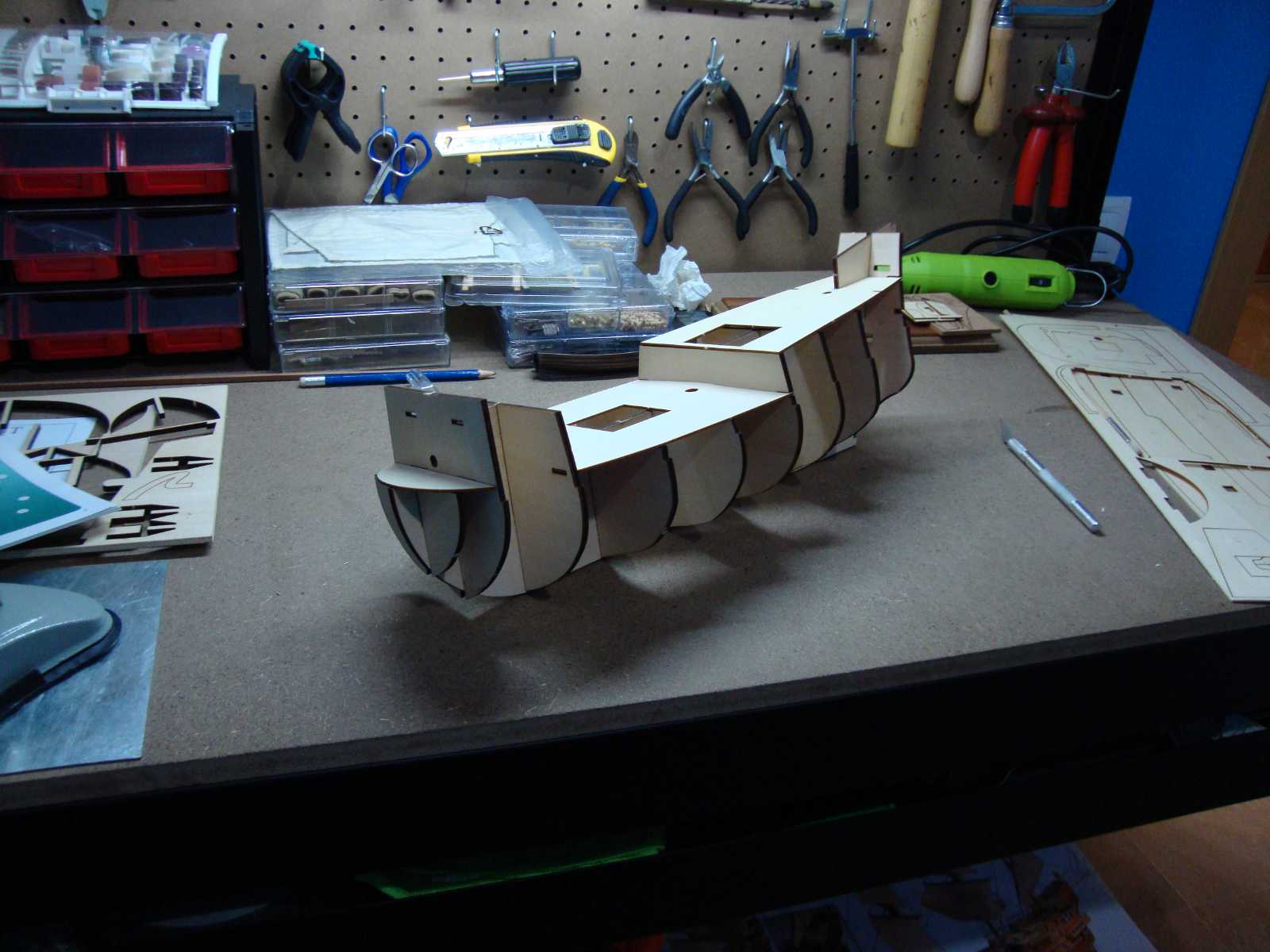

Una vez echo esto,encolo las cuadernas a la falsa quilla cercionandome la perpendicularidad de las mismas a la falsa quilla.

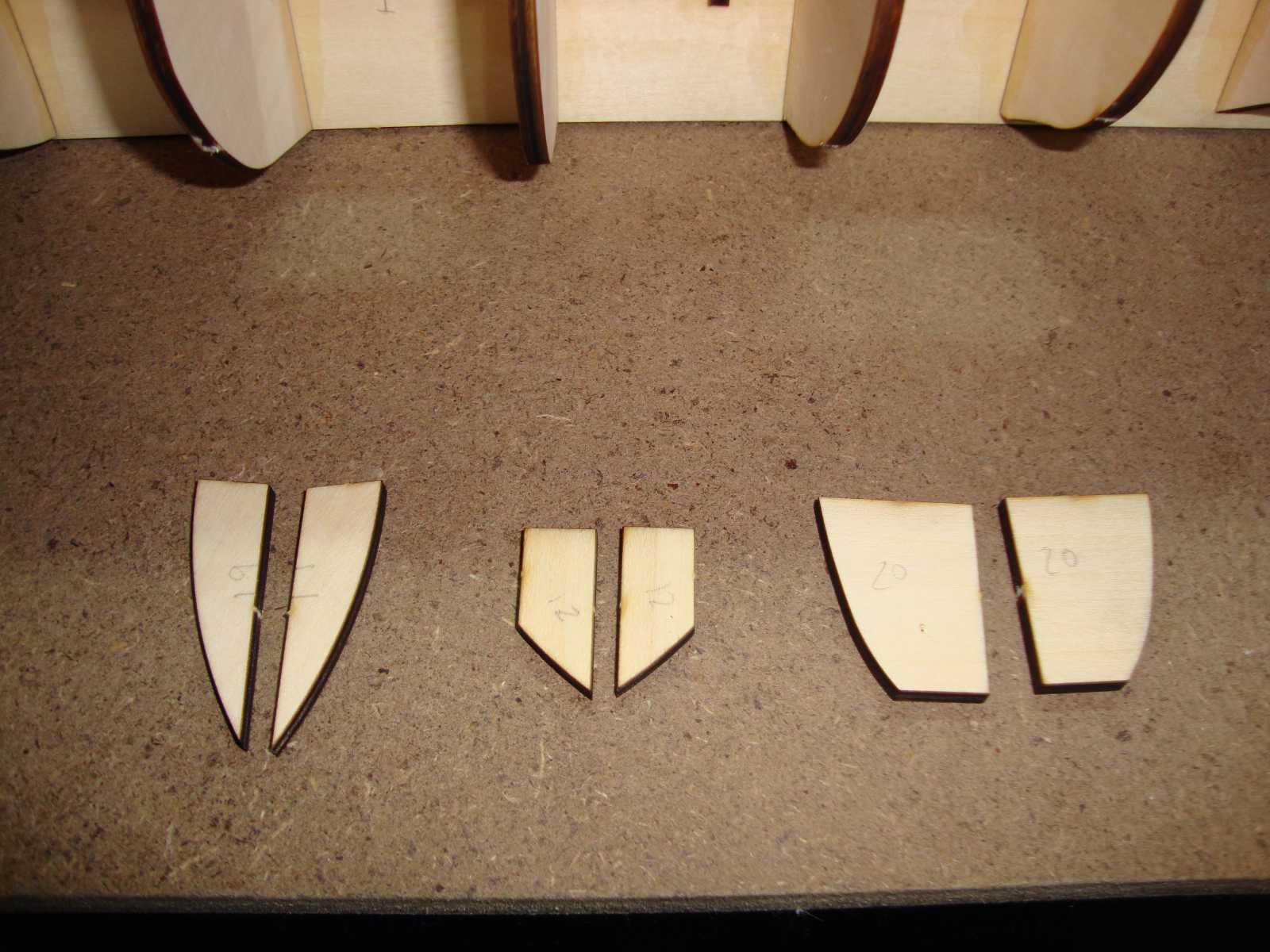

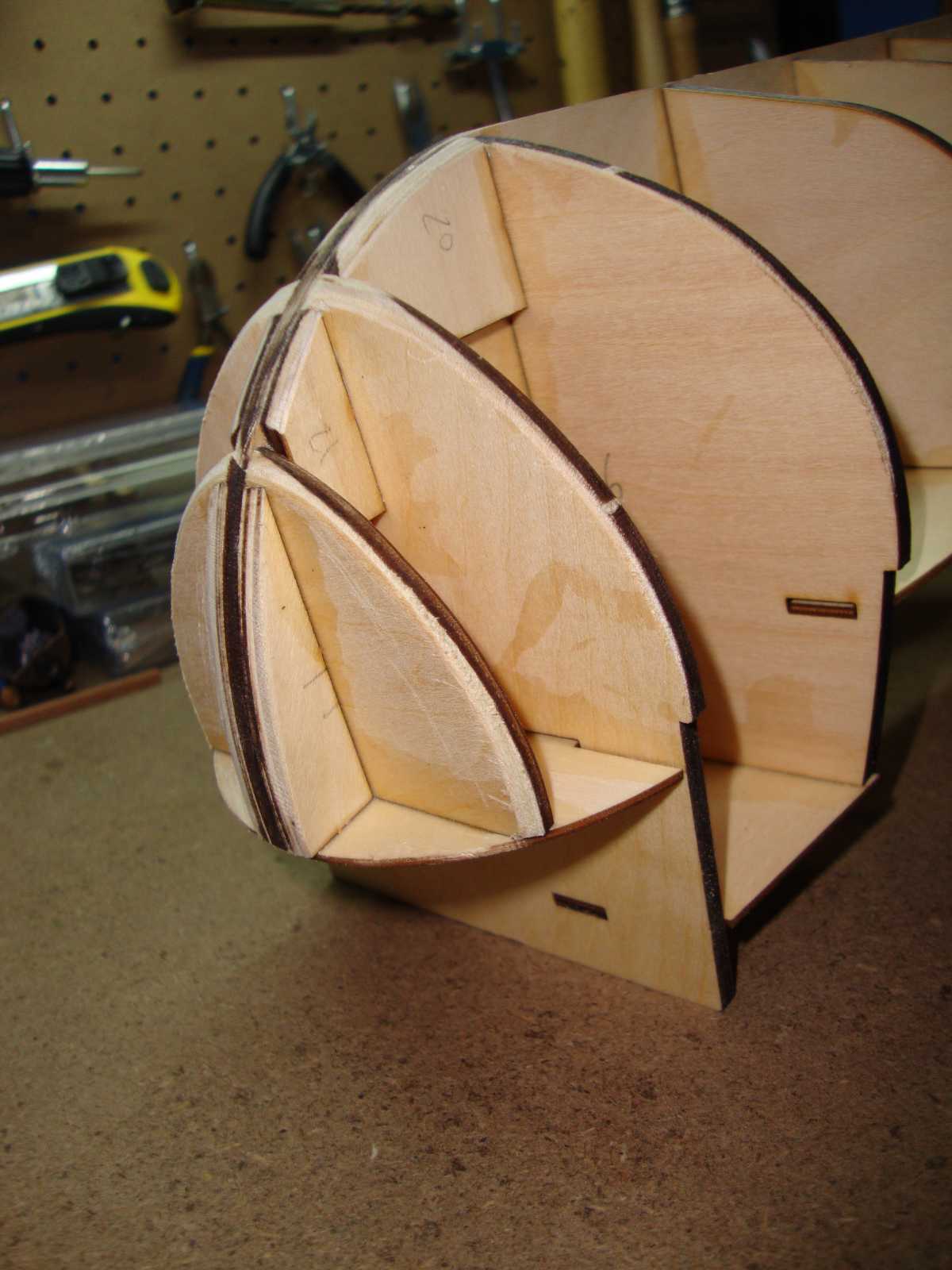

Una vez secas vuelvo a encolar(por si acaso)para mayor firmeza.Secas del todo de nuevo, se colocan y encolan los apostoles de roda.

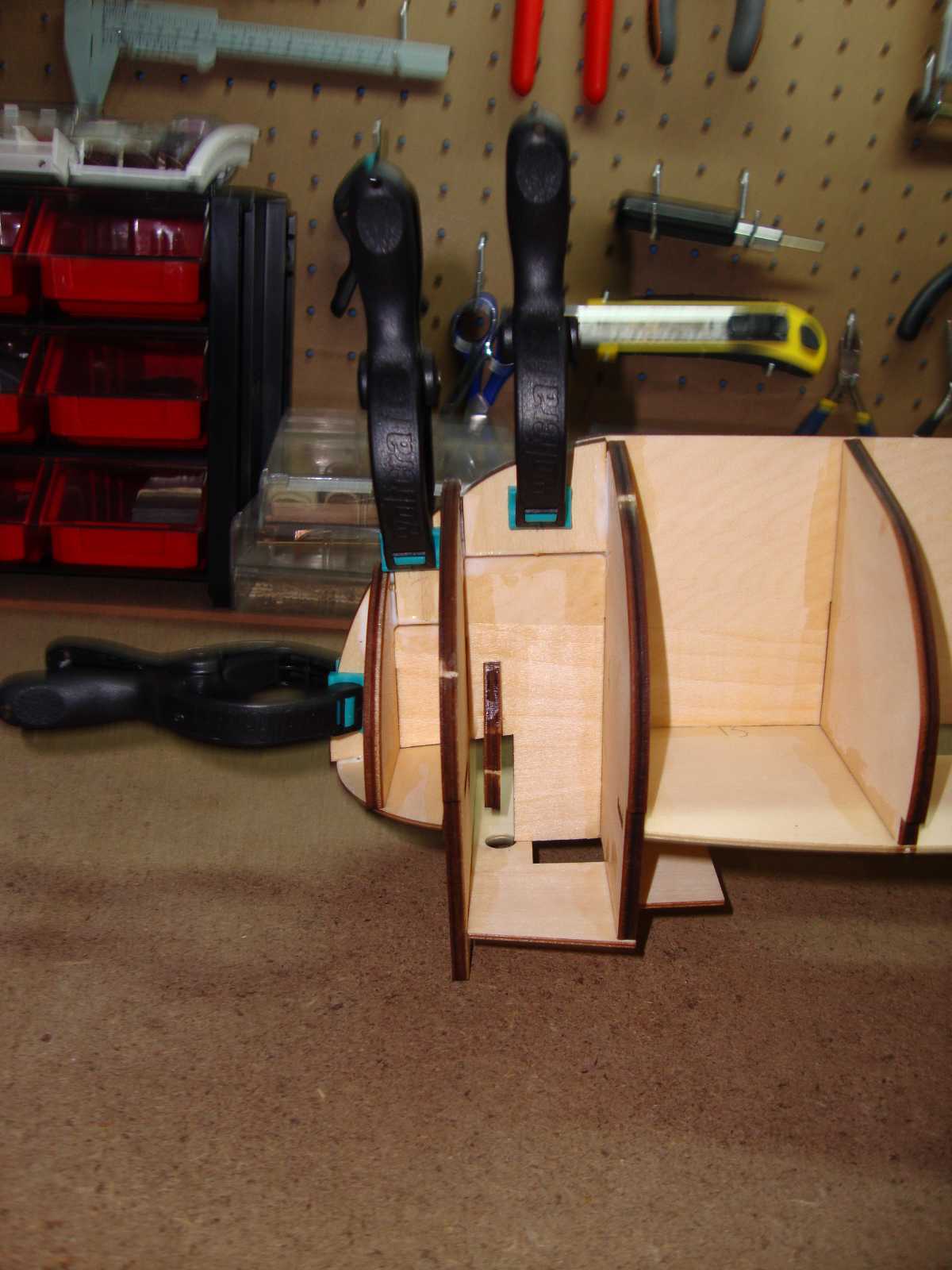

Por ultimo se coloca y encola la base inferior del espejo de popa
Hasta aqui se queda la faena por hoy a la espera que seque.

P.D
carlosys escribió:Aquí pillando sitio!!!!! Por cierto, que envidia de taller :oops: :oops: :oops:

Saludos
El taller es nuevo me alegra que te guste, espero poder hacer buen uso de el :roll: :wink:


--Construido-- Santa Maria de A.L

--En Construccion-- San Francisco II de A.L

carlos huarte
Miembro Leal
Miembro Leal
Mensajes: 1188
Registrado: Mié Jul 11, 2012 12:00 pm

Re: San Francisco II AL por David

Mensaje por carlos huarte » Lun Oct 29, 2012 10:40 am

hola david: me encanta tu paso a paso, muy bien detallado y claro. tambien envidio (sanamente) tu taller yo no tengo por falta de espacio y recursos. saludos :D :lol: :oops: :roll: carlos.



davidysandra512
Aficionado
Aficionado
Mensajes: 47
Registrado: Vie Feb 03, 2012 8:54 pm
Ubicación: sevilla

Re: San Francisco II AL por David

Mensaje por davidysandra512 » Sab Nov 10, 2012 8:25 pm

carlos huarte escribió:hola david: me encanta tu paso a paso, muy bien detallado y claro. tambien envidio (sanamente) tu taller yo no tengo por falta de espacio y recursos. saludos :D :lol: :oops: :roll: carlos.
Buenas noches Carlos, me alegra que tambien te guste tanto el paso a paso, que la verdad, nada que ver con el anterior, si se le puede llamar asi, claro, y que tambien te guste el taller, lo compre en el leroy por 80 € y mide 1.20 metros de largo, no es muy grande y la verdad me da bastante abío,jeje, un saludo.


--Construido-- Santa Maria de A.L

--En Construccion-- San Francisco II de A.L

davidysandra512
Aficionado
Aficionado
Mensajes: 47
Registrado: Vie Feb 03, 2012 8:54 pm
Ubicación: sevilla

Re: San Francisco II AL por David

Mensaje por davidysandra512 » Sab Nov 10, 2012 9:01 pm

Buenas noches a todos.
Despues de unos dias de poco tiempo para realizar avances y meterlos aqui,los cuelgo.

Una vez seca la base del espejo de popa,encolo y coloco el mismo.

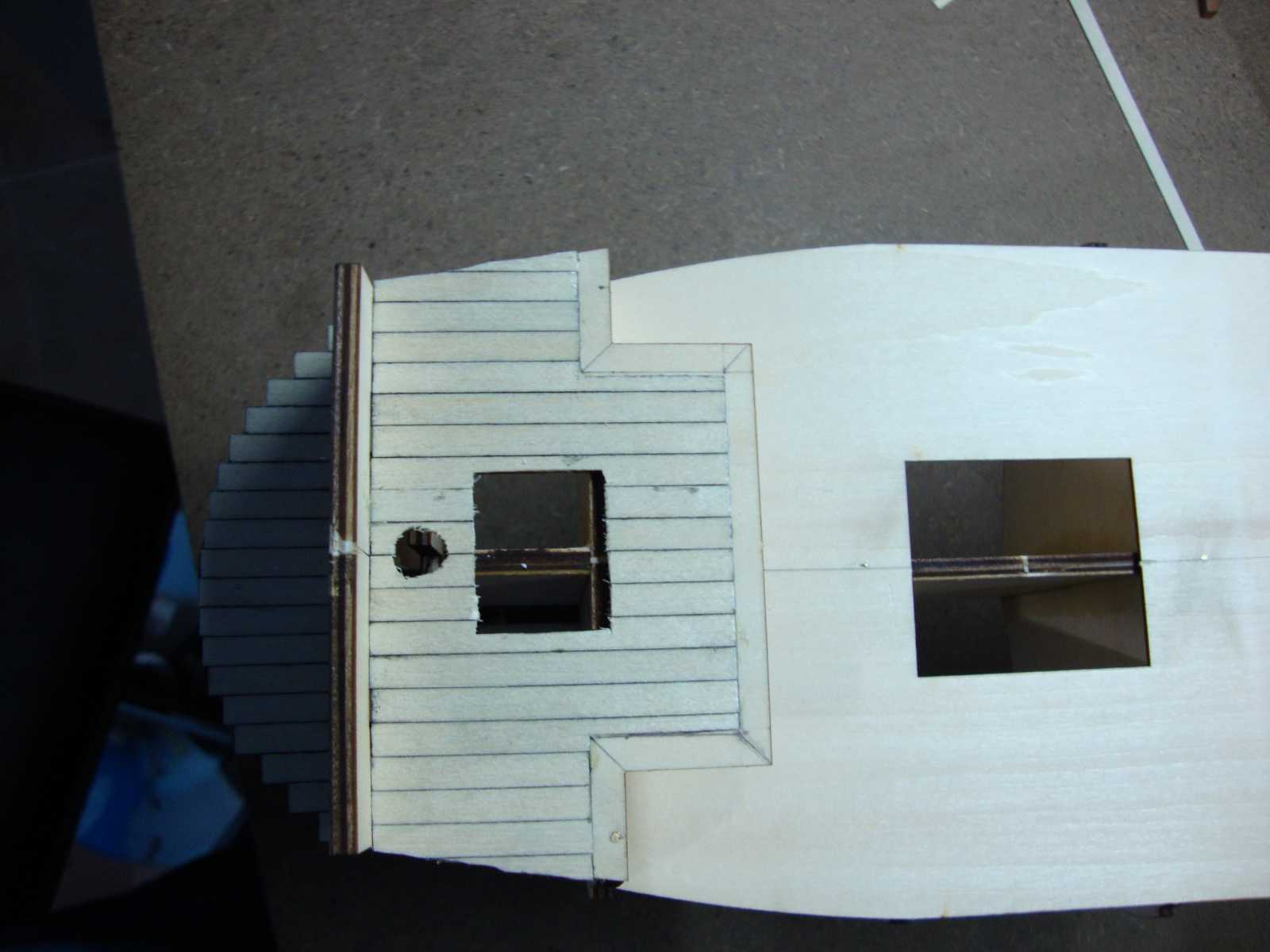

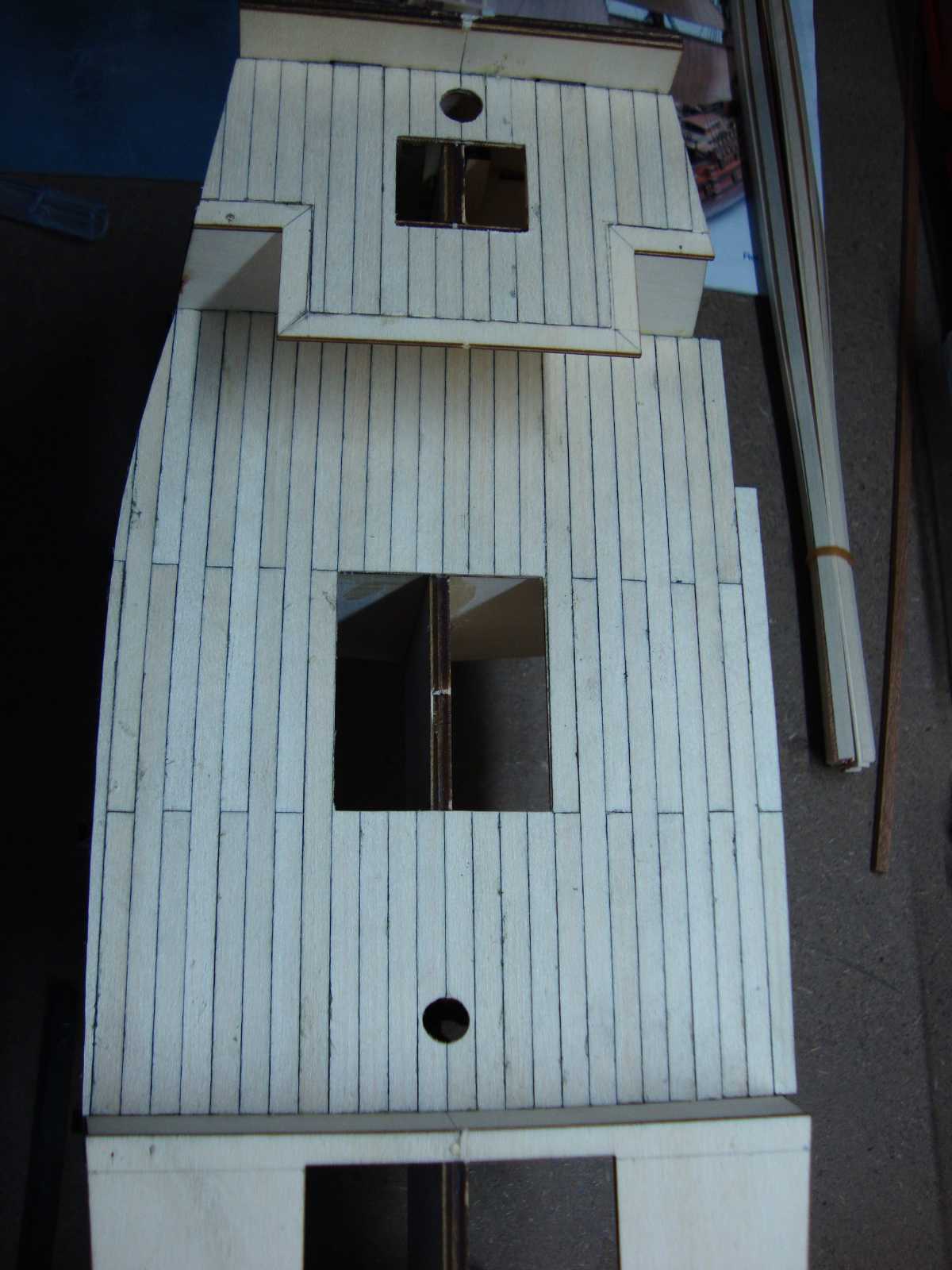

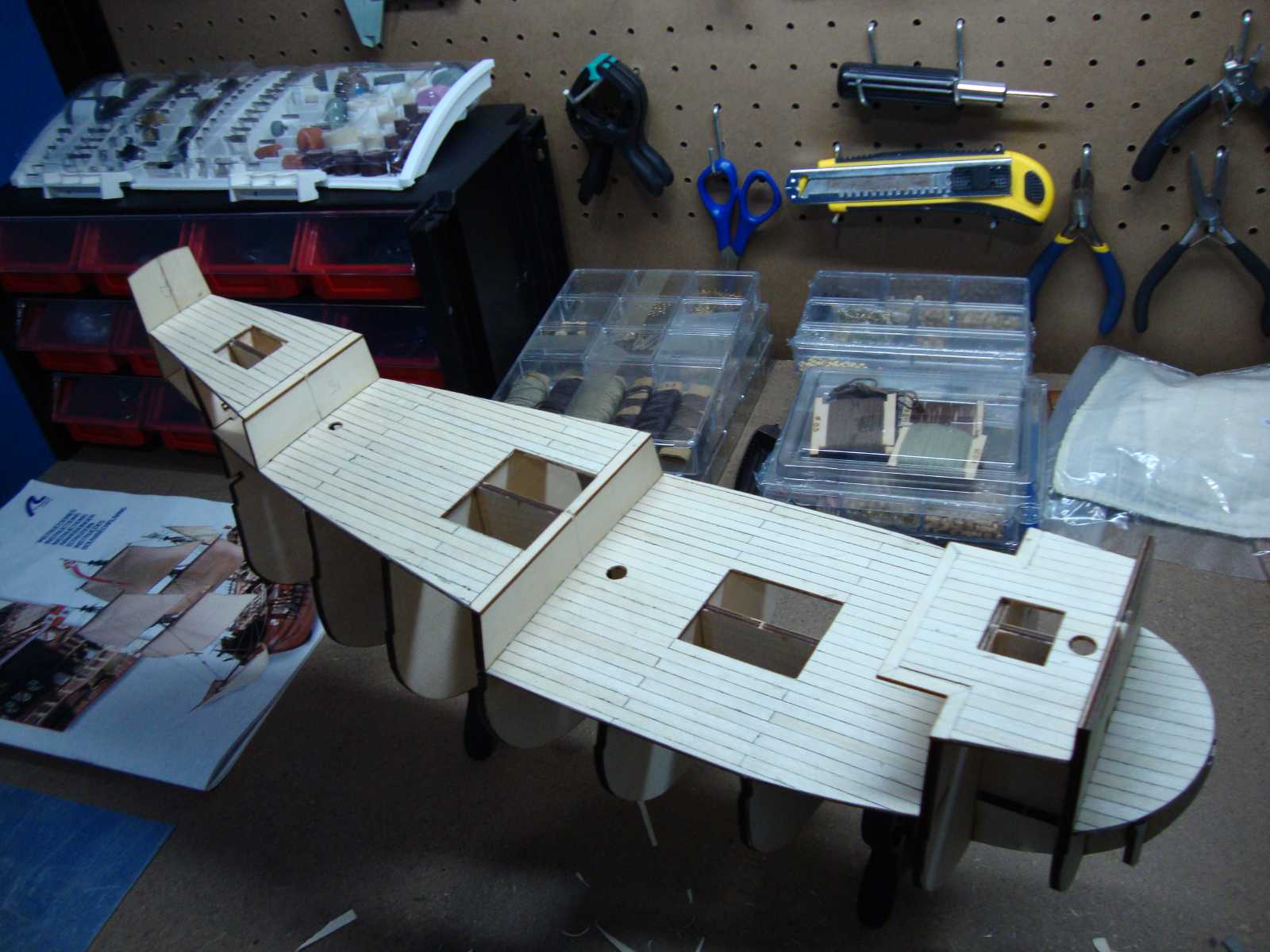

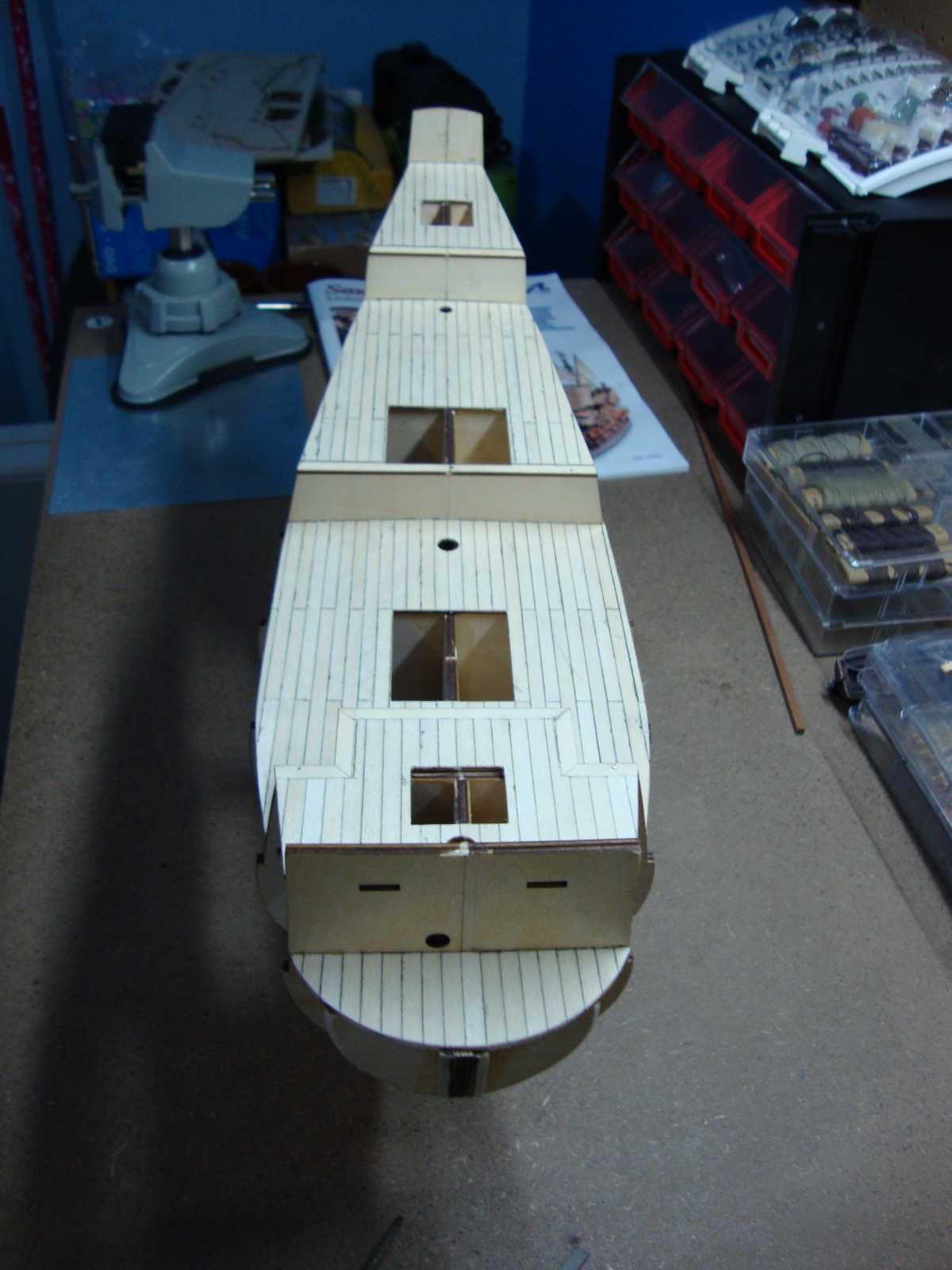

Una vez seco el espejo de popa, limo las cabezas de los clavos de las cubiertas,marco la linea de cirujia y y unas lineas de 5 mm al borde de las cubiertas de proa,combes y timonel segun marca en las instrucciones.

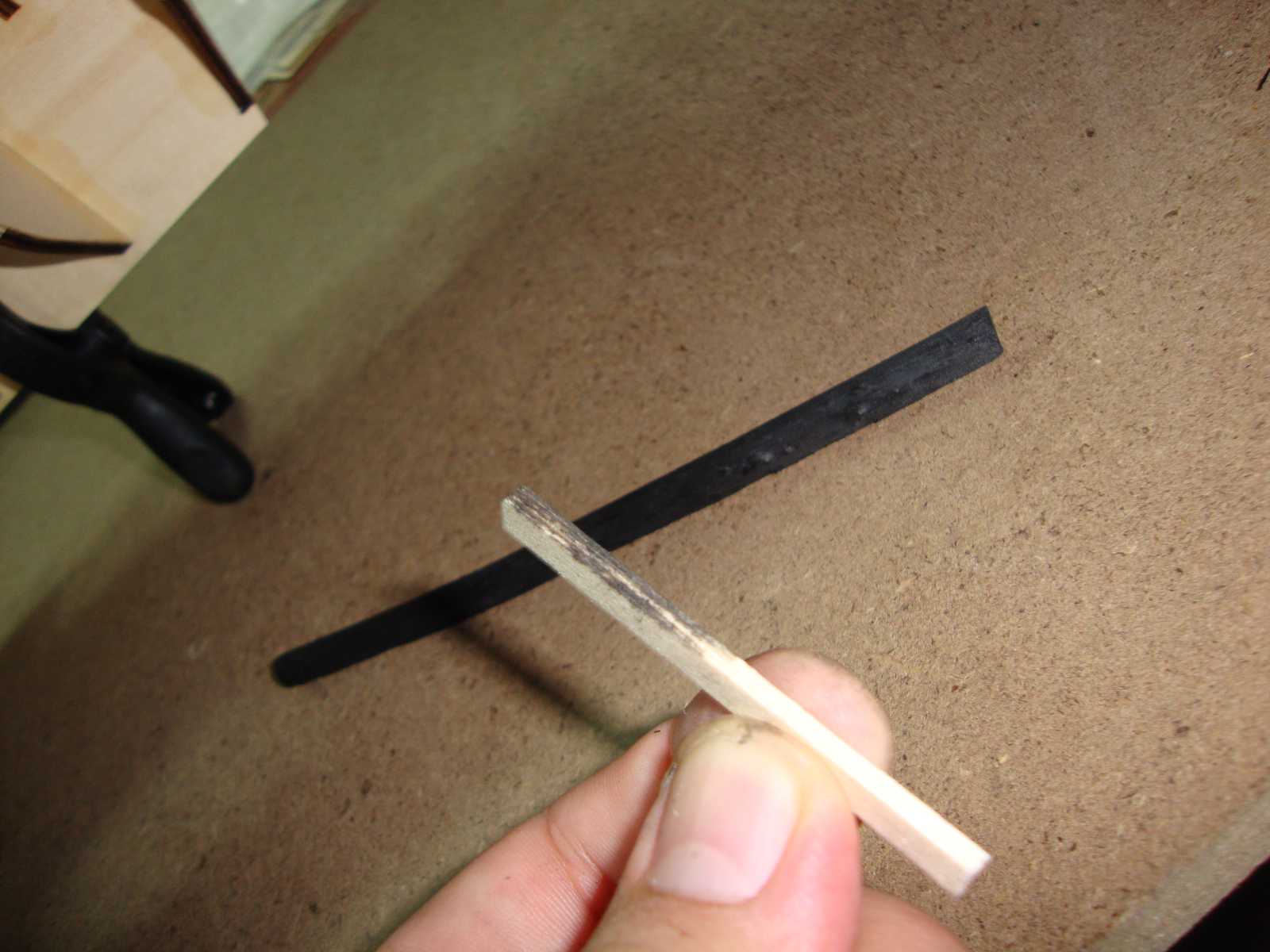

Una vez realizada esta labor,canteo los apostoles de roda y cuadernas presentando una traca hasta obervar su buen asentamiento.


--Construido-- Santa Maria de A.L

--En Construccion-- San Francisco II de A.L
