Remolcador de puerto JJ Serris, a vueltas con las helices y

[losdelgoya]

En casi todo de acuerdo Xavier.
Saludos
Luis

[Xavier]

Fabricación de anclas tipo Hall

Hola de nuevo,

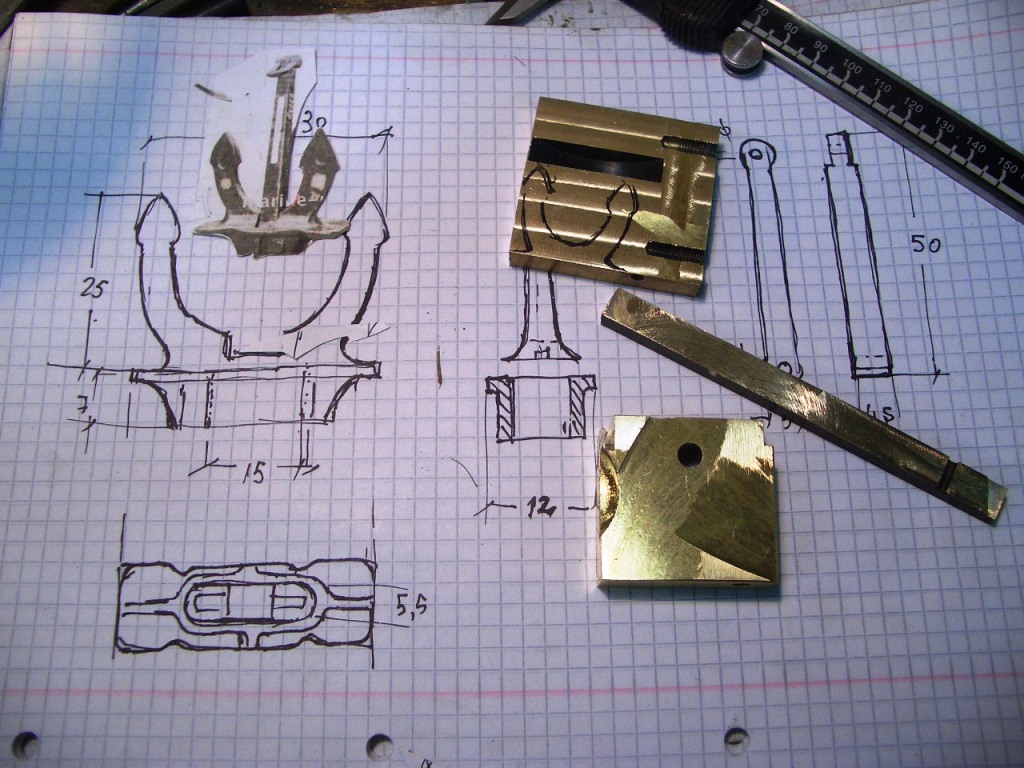

Aunque ni en el plano ni en fotos he podido ver el tipo de ancla que este barco llevaba, después de preguntar en el foro, y dado el aluvión de respuestas (Gracias Pira), y consulta en san Guguel, he hecho un croquis más o menos fidedigno de lo que me ha parecido.

El material que usaré será bronce, de trozos y retales que sobraron de anteriores trabajos en vapor.

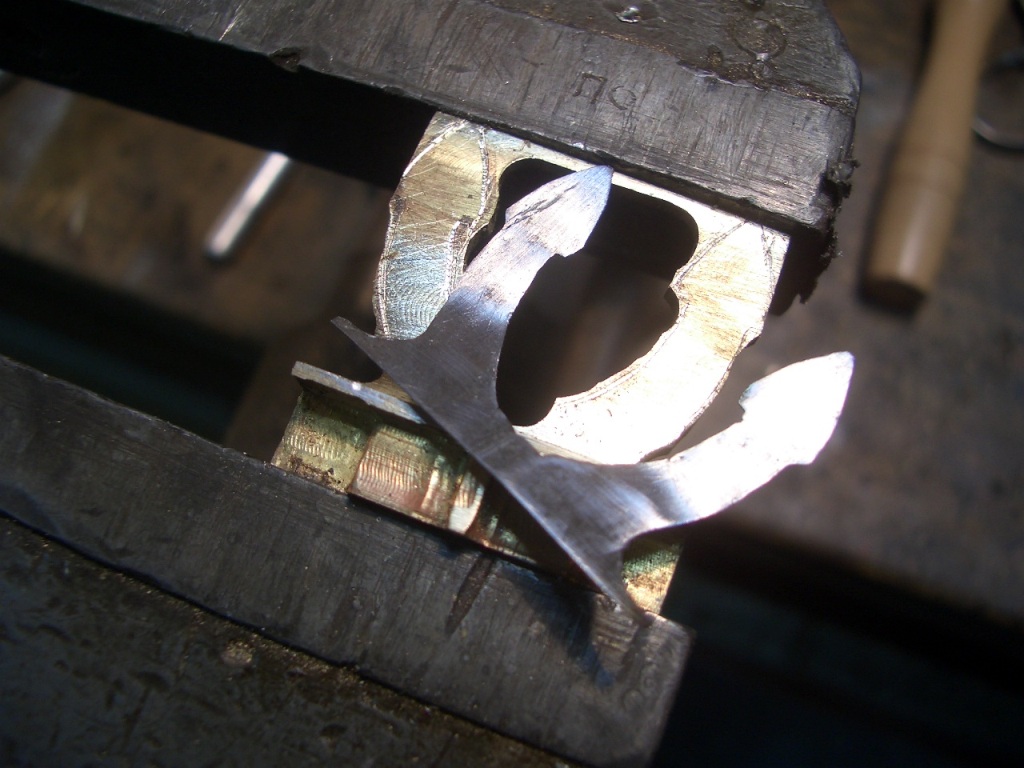

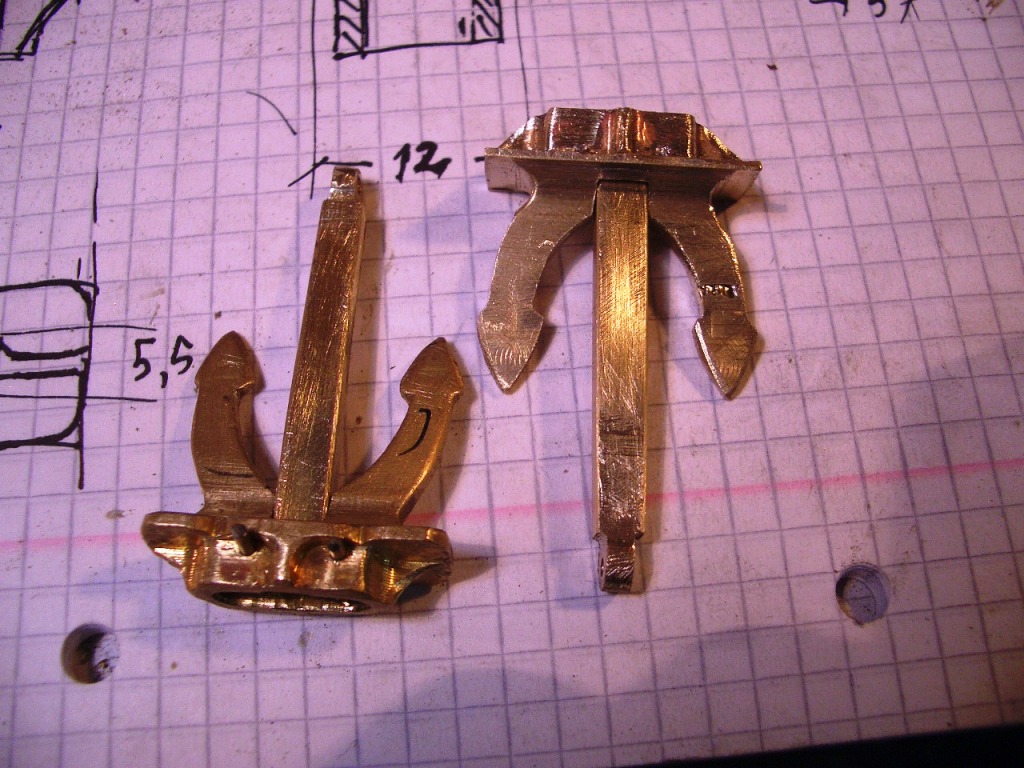

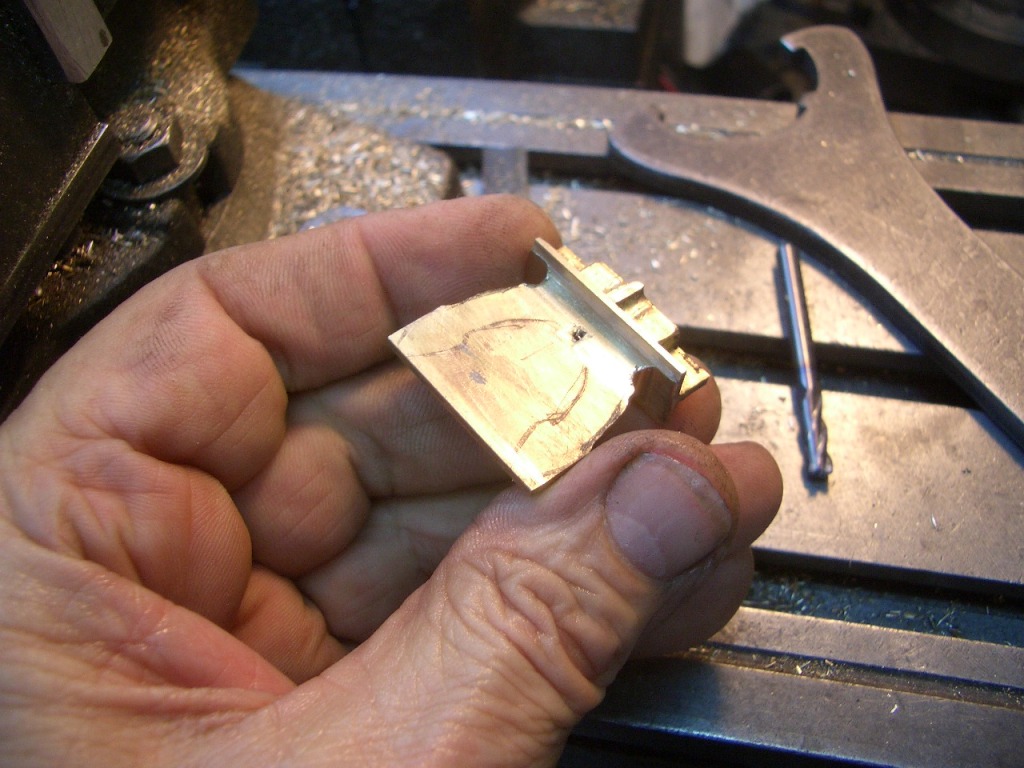

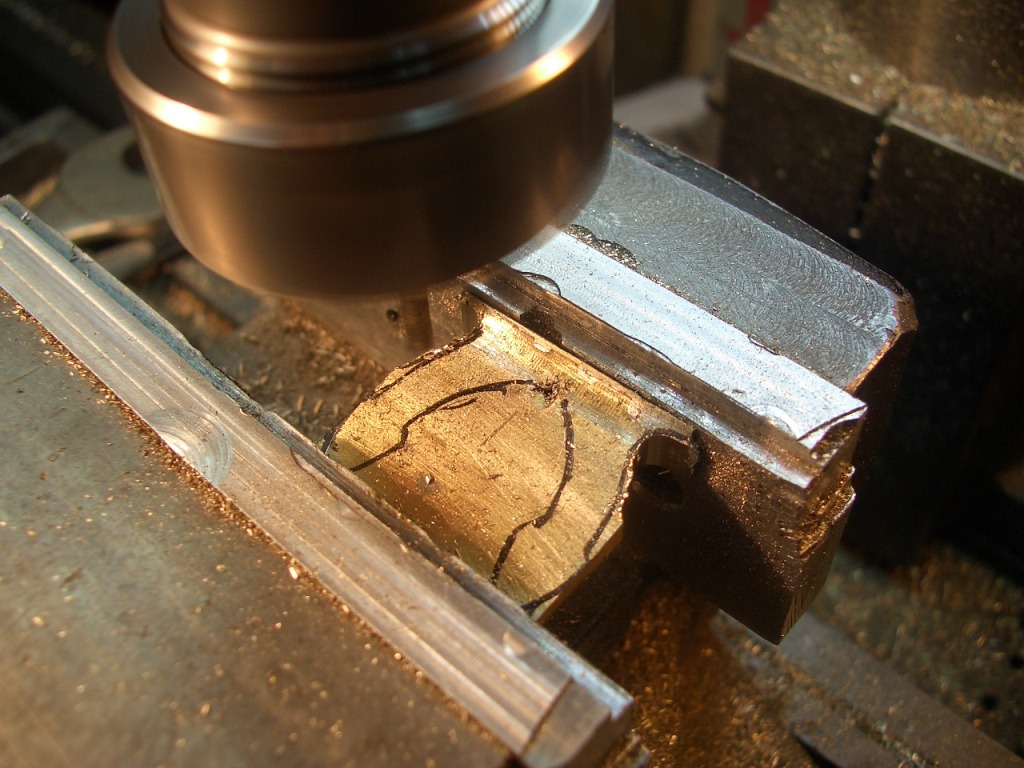

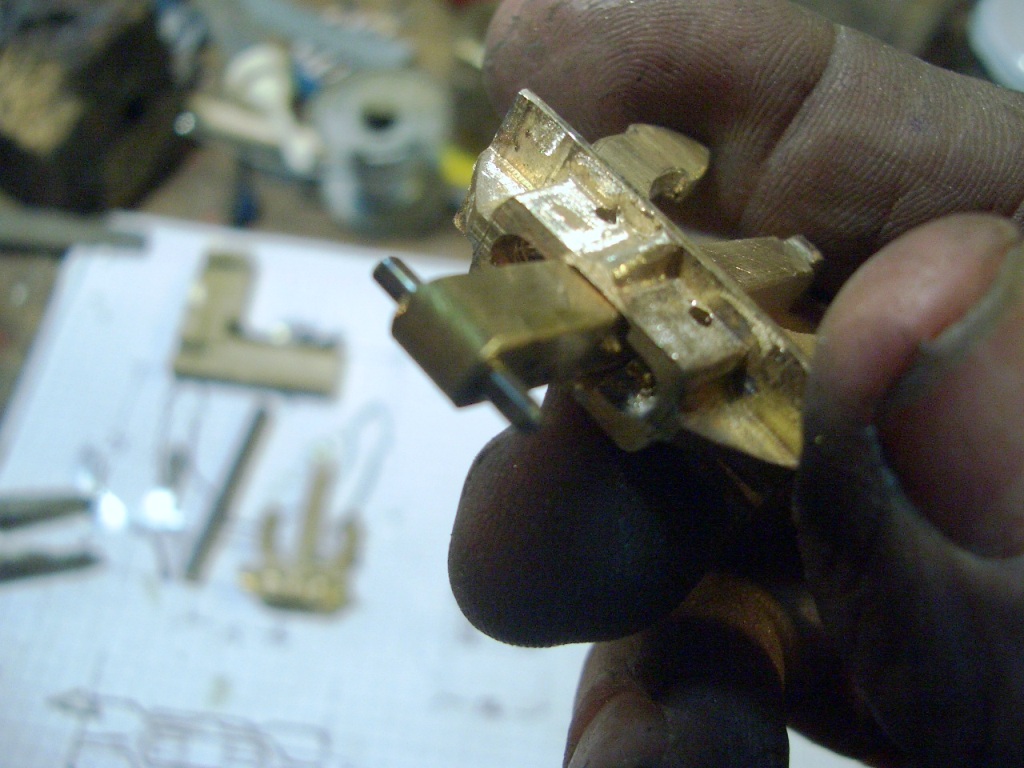

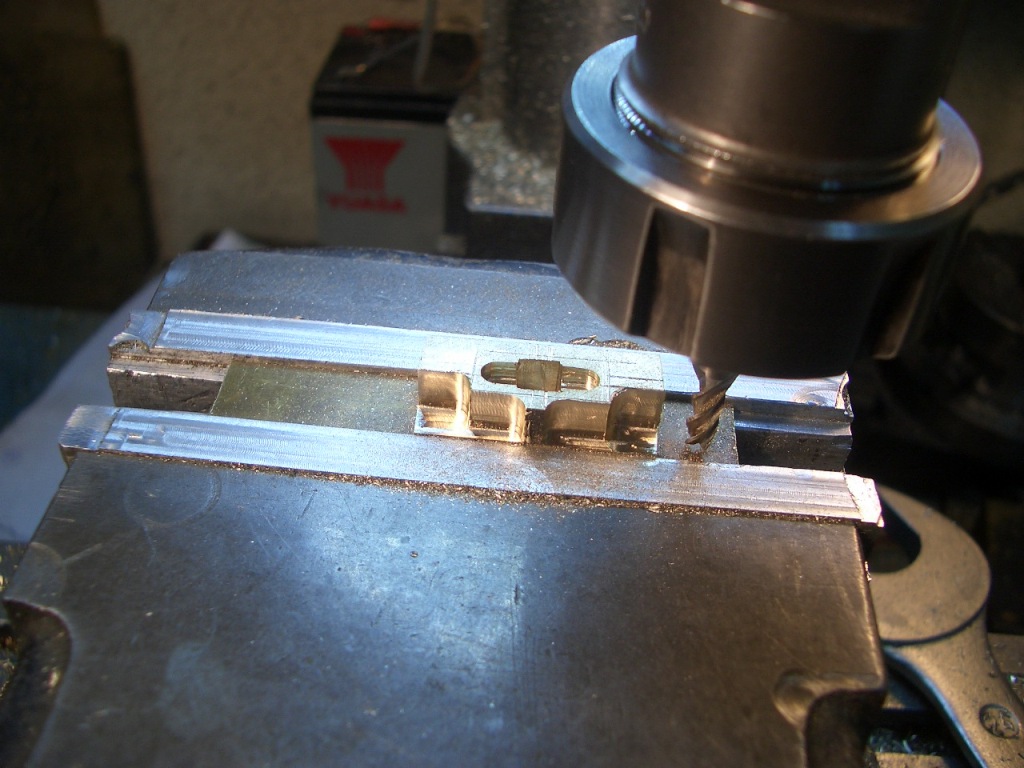

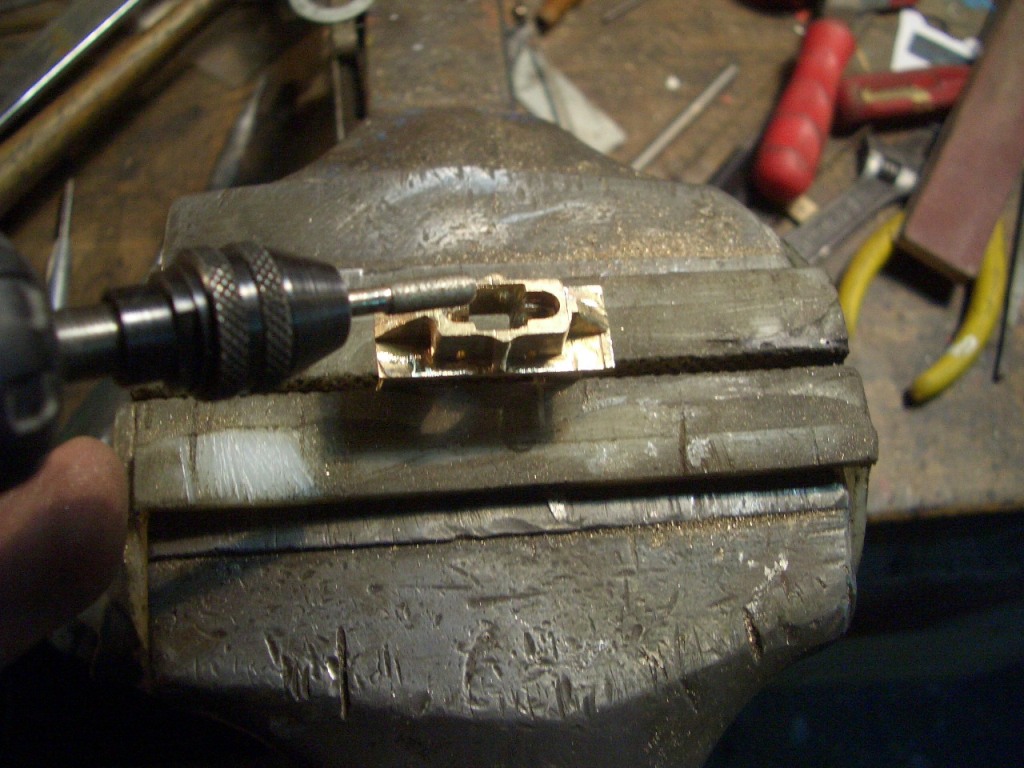

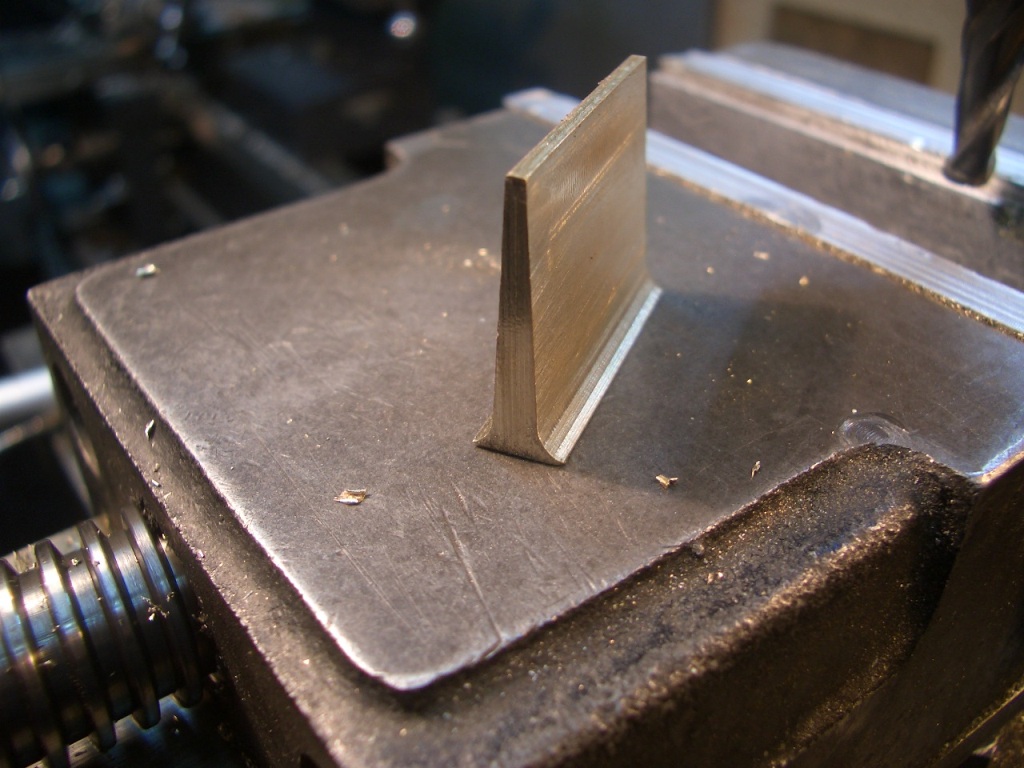

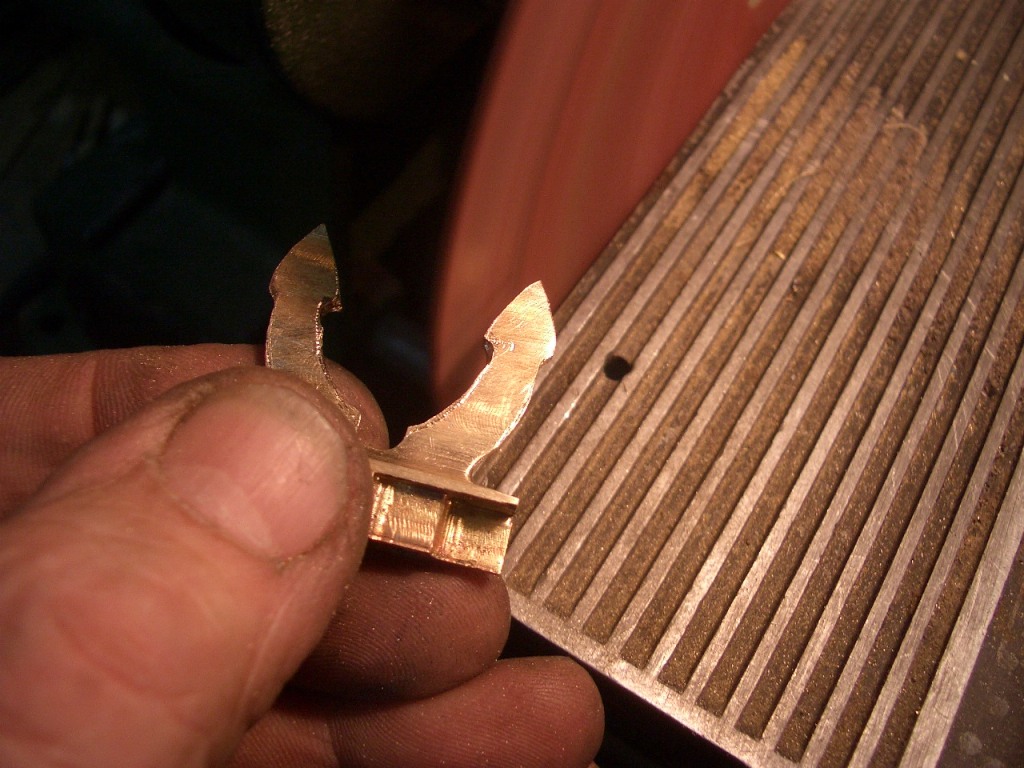

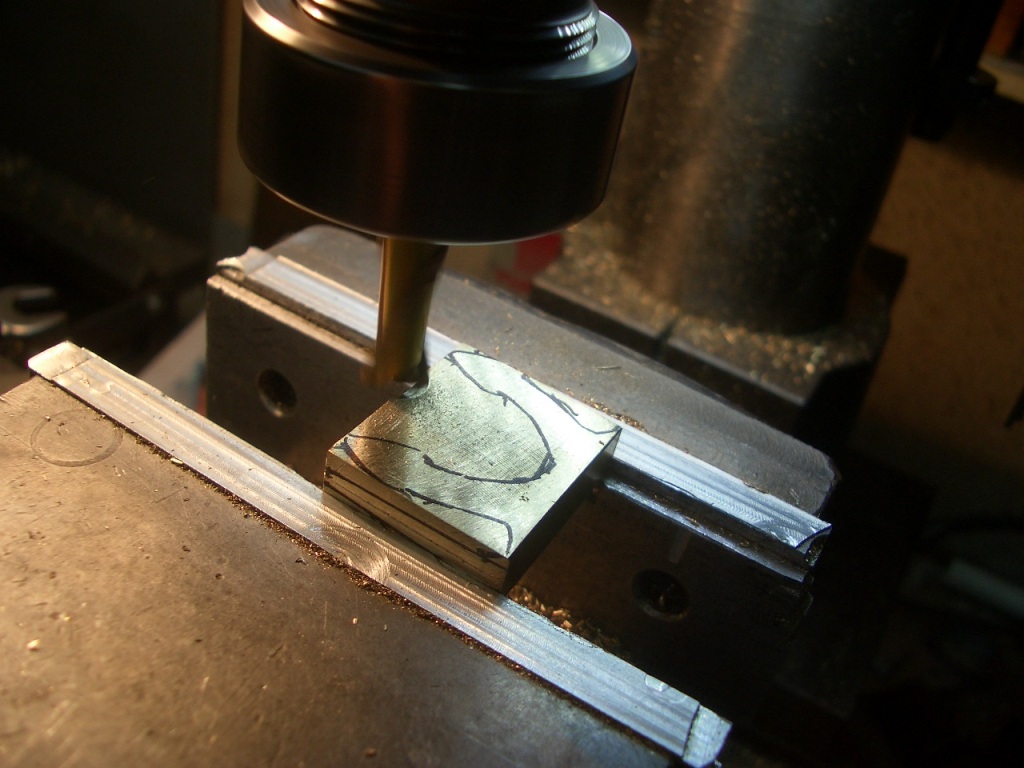

Como estas anclas son articuladas, es decir que la caña puede bascular sobre la cruz, para facilidad de mecanizado he decidido hacerla éstá en dos partes: El cuerpo central o inferior y los brazos con la uñas, que una vez mecanizadas en bruto las soldaré, formando un solo cuerpo.

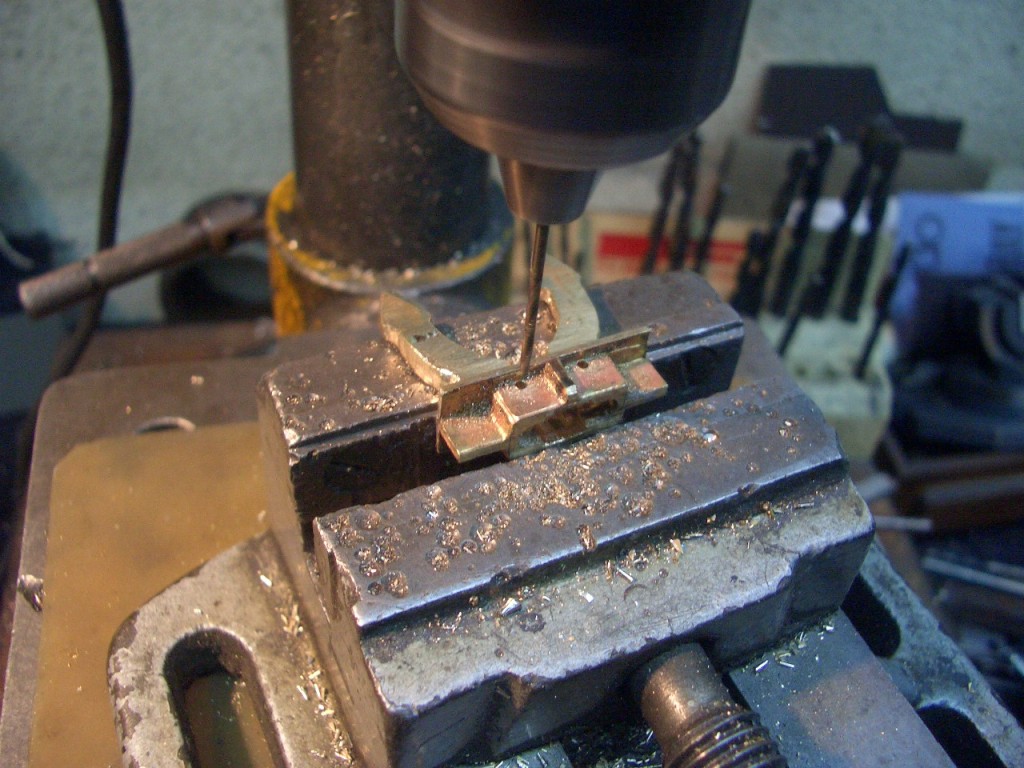

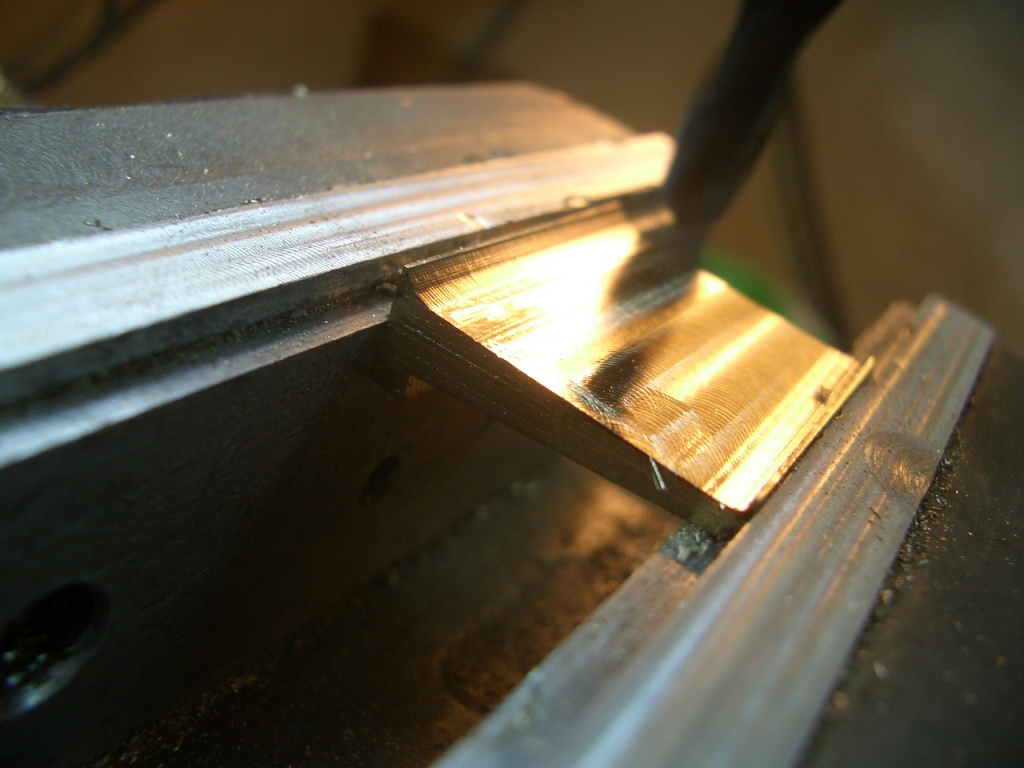

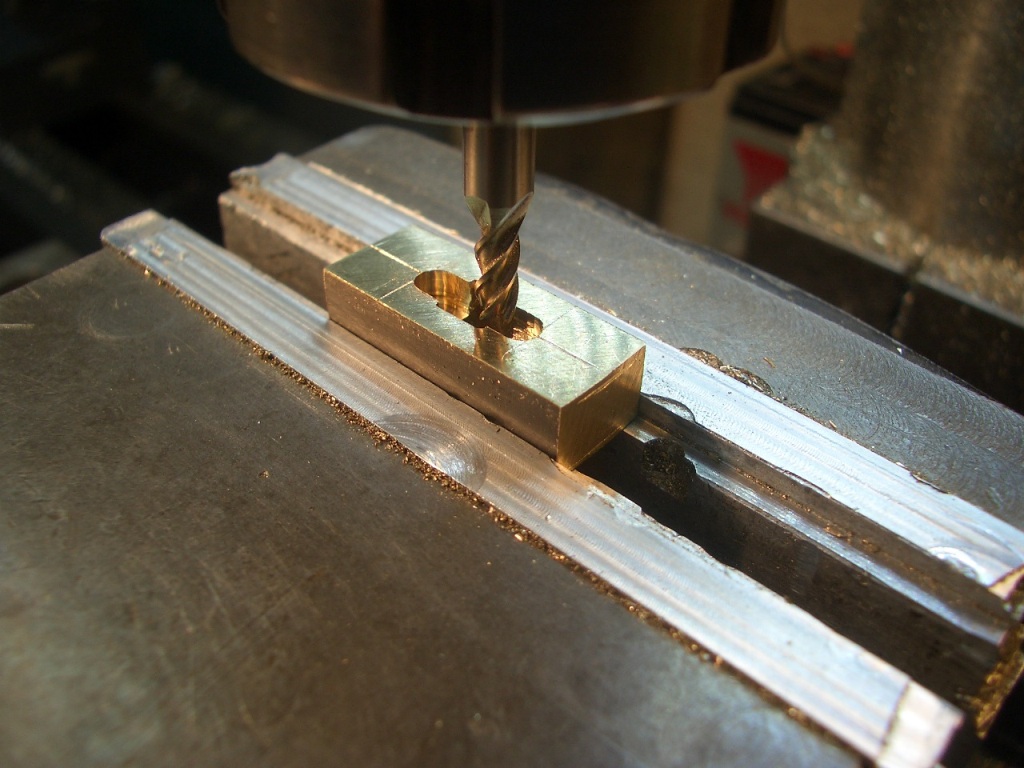

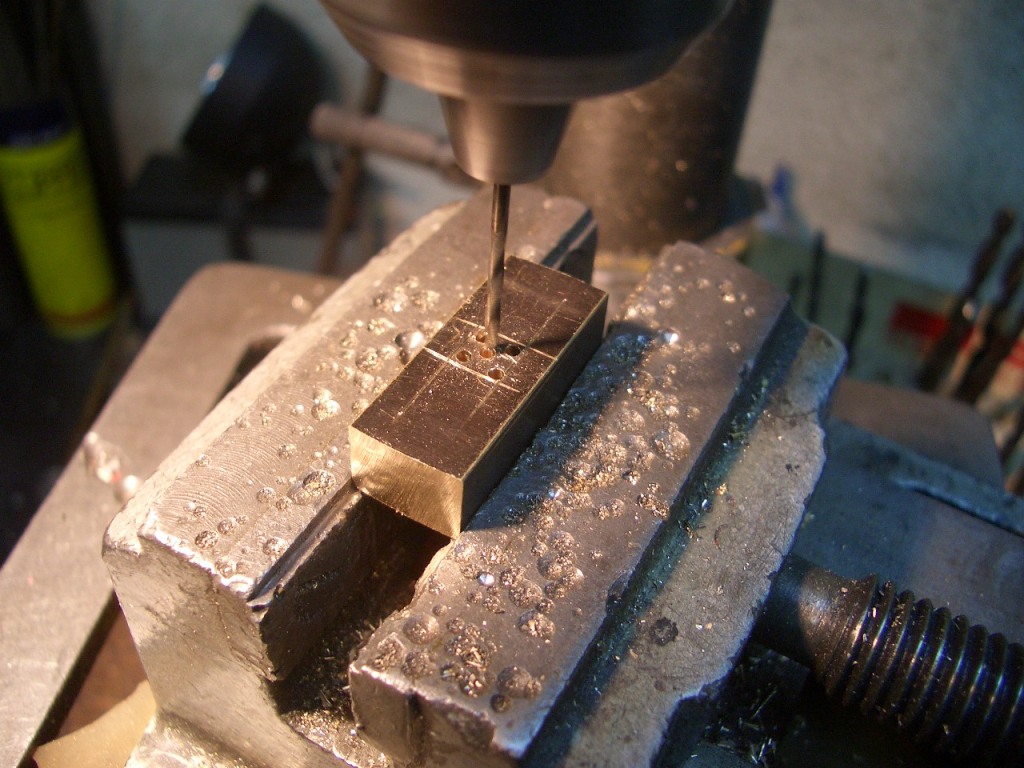

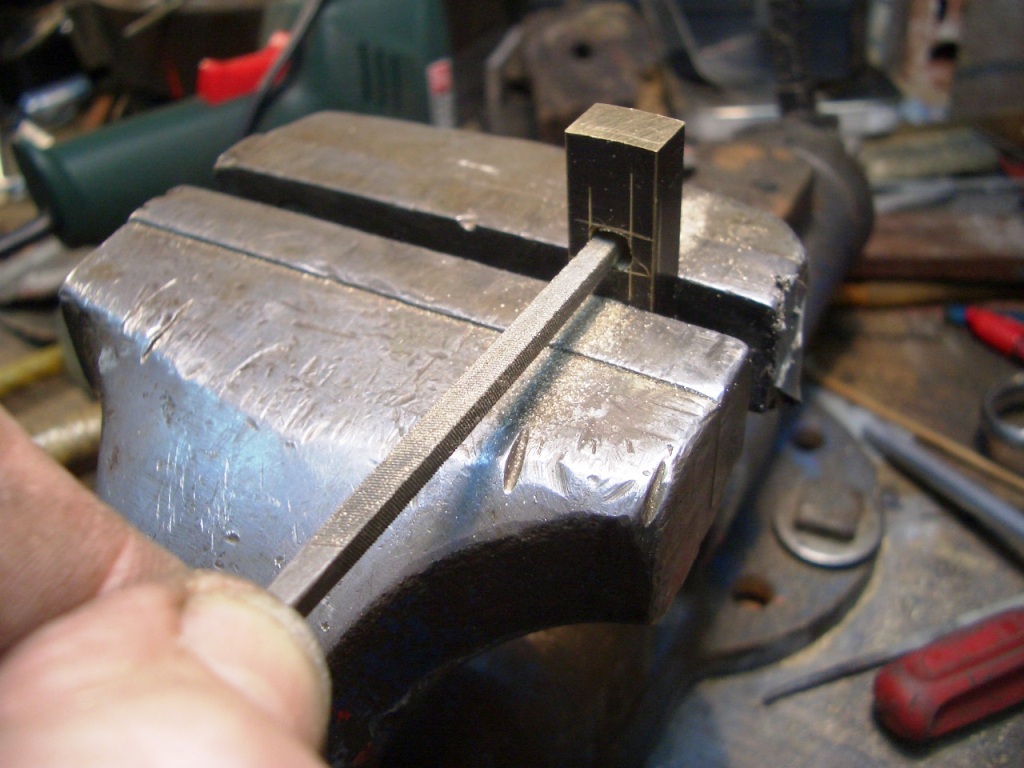

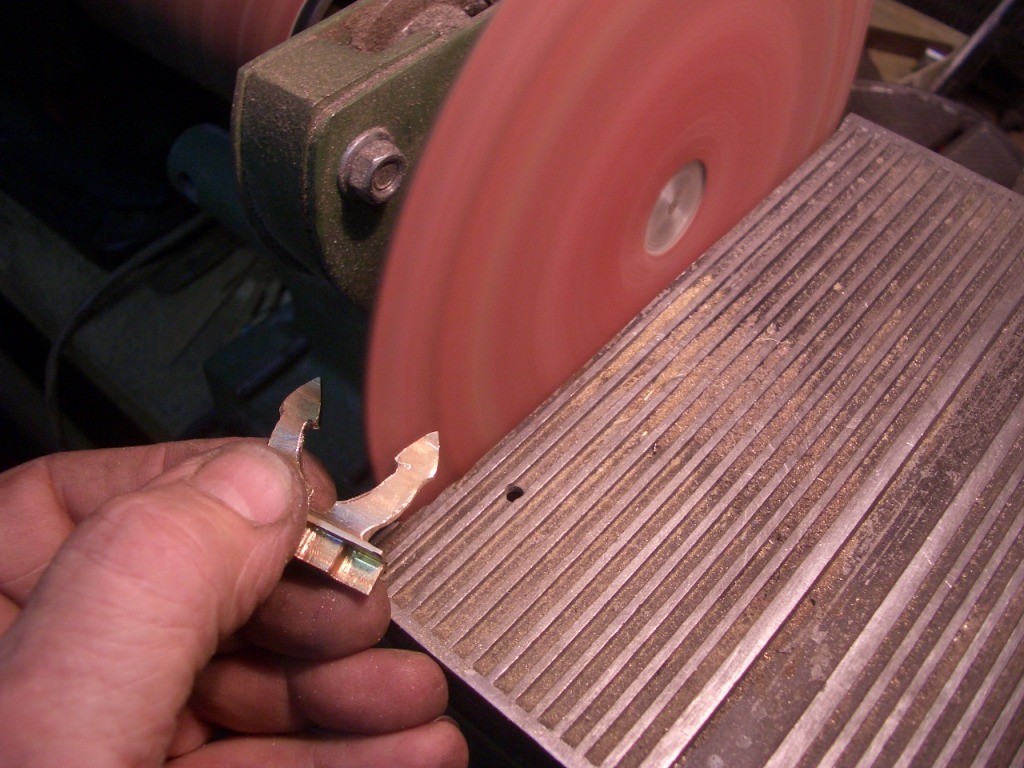

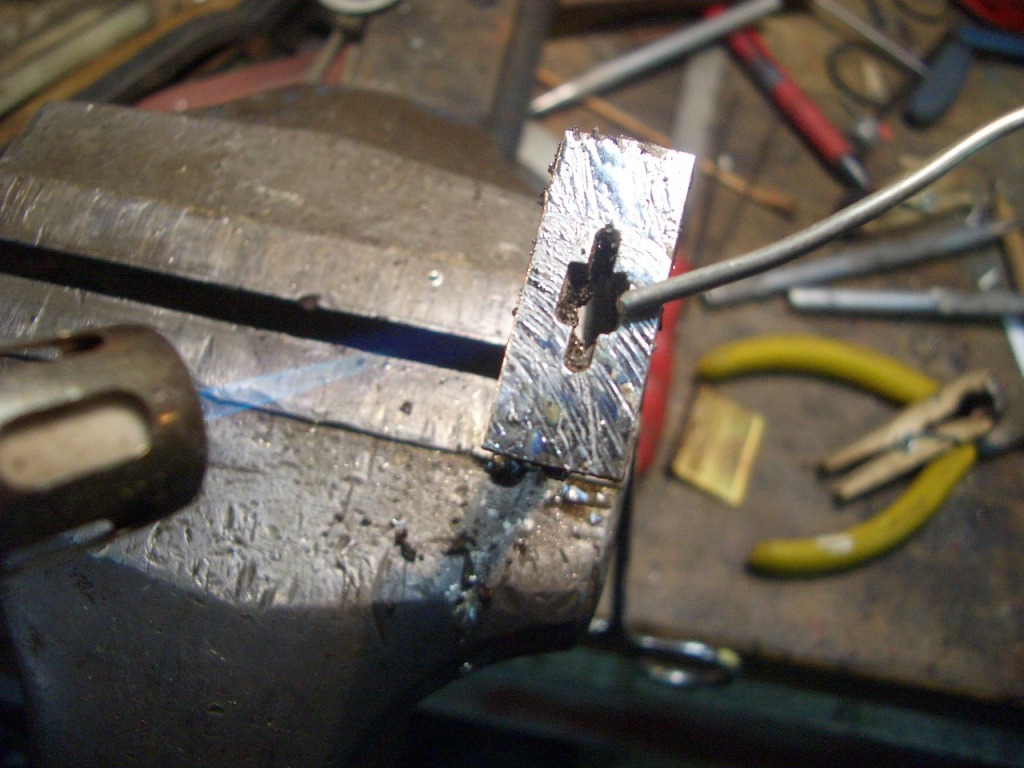

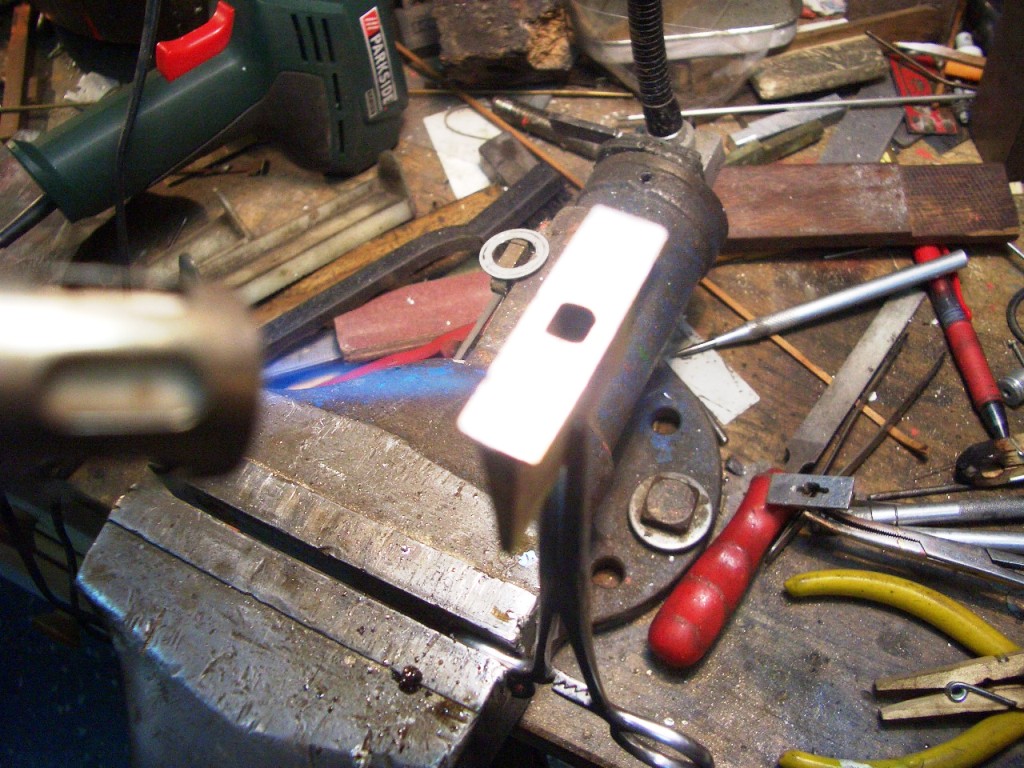

Paso unas fotos de todo el proceso, haciendo notar que en la fase de soldadura se me olvidó sacar las fotos correspondientes, por eso comento aquí que he empleado estaño/plata al 6% y que, dada la gran superficie de contacto de las piezas a unir, aseguran su robustez. Decir que una vez estañadas las piezas antes de ensamblar, mediante unas pinzas he sujetado en su posición el cuerpo y los brazos y aplicado un pequeño soldador de butano, quedando perfecta la soldadura, que una vez fresada no se aprecia la zona de unión…

[Xavier]

Sigo con las últimas fotos...

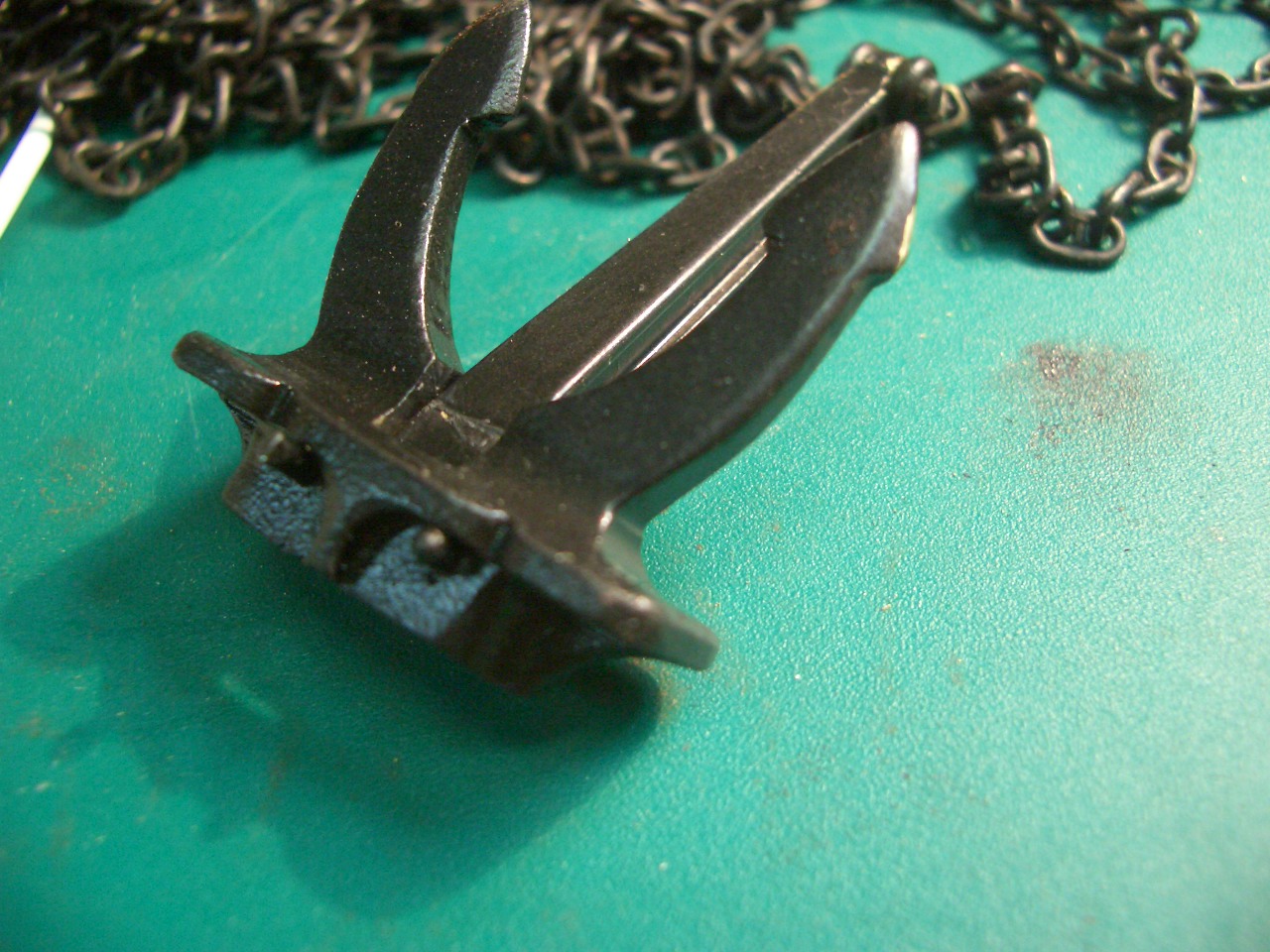

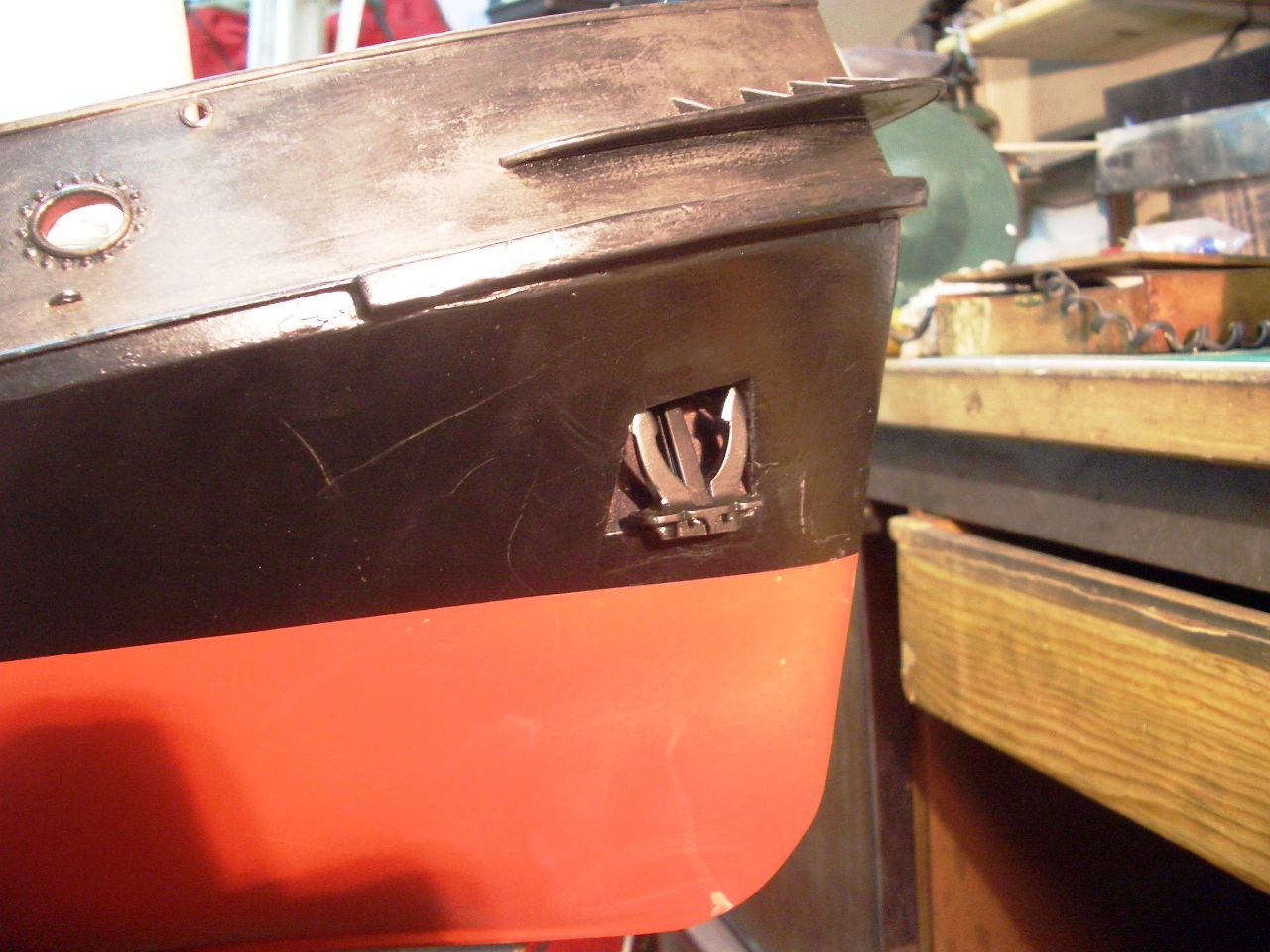

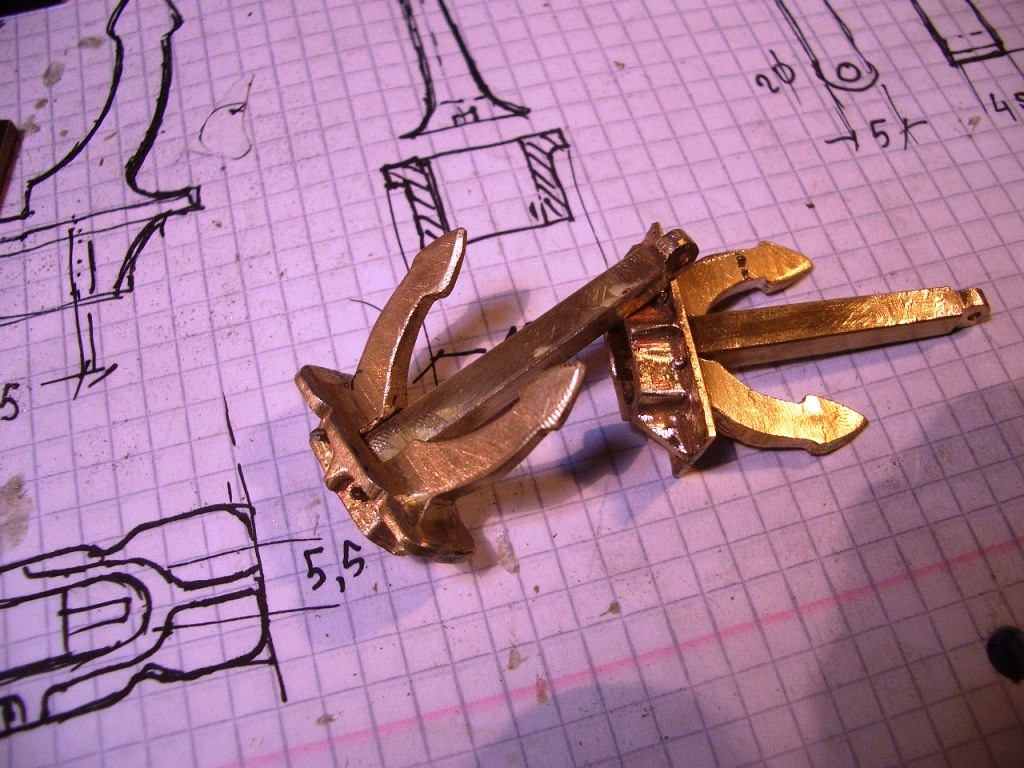

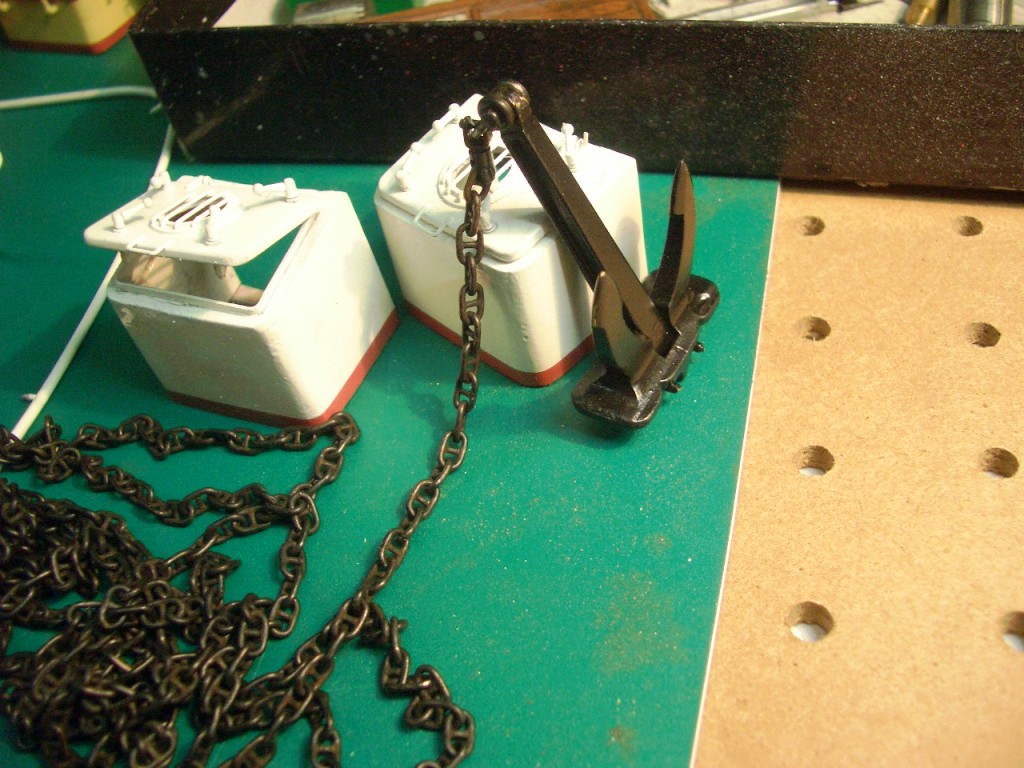

Después de todo no han quedado mal las anclas, y falta sólo el cáncamo o arganeo y unos retoques finales...

Espero que os gusten,

Hasta luego y
Salut,

Xavier

[RRC]

Amigo Xavier, "Chapeau" que dicen los franceses

[Spanien]

Xavier,

Tengo un par de engranajes sueltos por casa, algunas piezas de latón y un par de correas decentes.

Me hace falta un reloj de pulsera automático con calendario.

Te hago un paquete y te lo envio.



Spanien

[jorge ramos]

FENOMENO...me gusta ese ancla....su acabado imejorable....ahora falta hacerlo del mismo color que la cadena...eres un maestro...gracias por tu buen hacer y demostrar tu maestria...un saludo amigo xavier...jorge ramos

[Genaro Miranda]

Felicidades Xavier!! tu contrucion de Ancla me ha gustado muchos! Saludos!!

[Xavier]

Hola de nuevo,

Estoy en la fase de terminacion de detalles, pintado, etc.. Falta el cabrestante, palos, luces etrc ¡ Uff... Esto bo se acaba nunca..!!!
Tengo unas ganas locas de terminarlo... y seguir con el vapor, que por lo que veo no está muy "VIVO."...

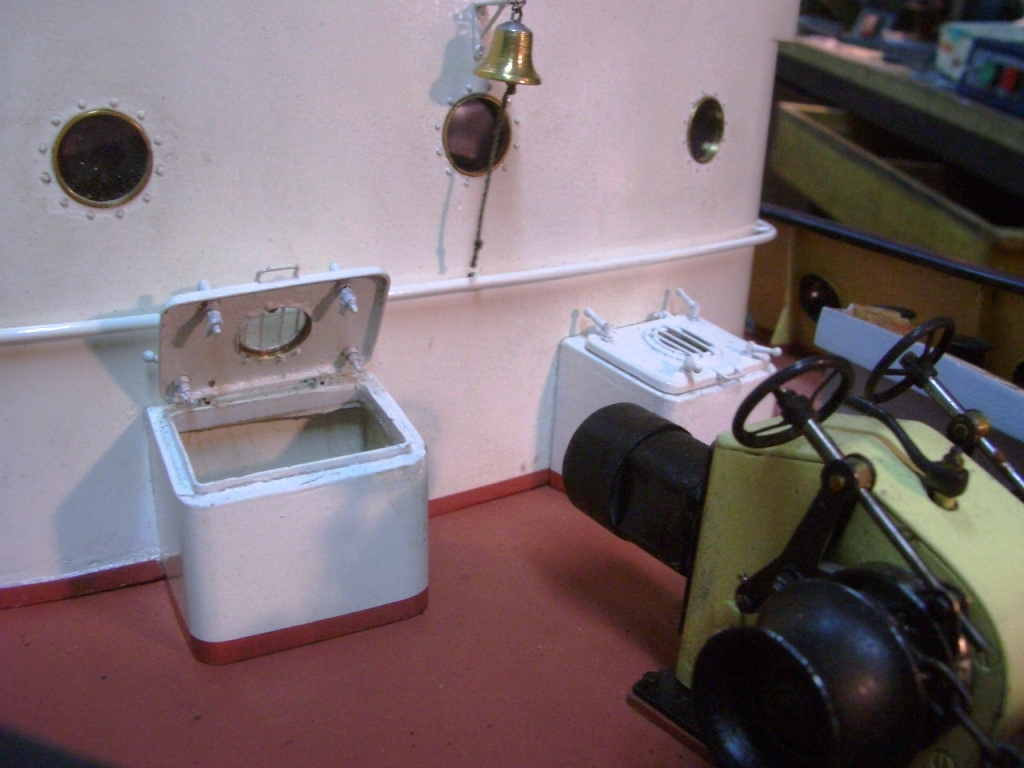

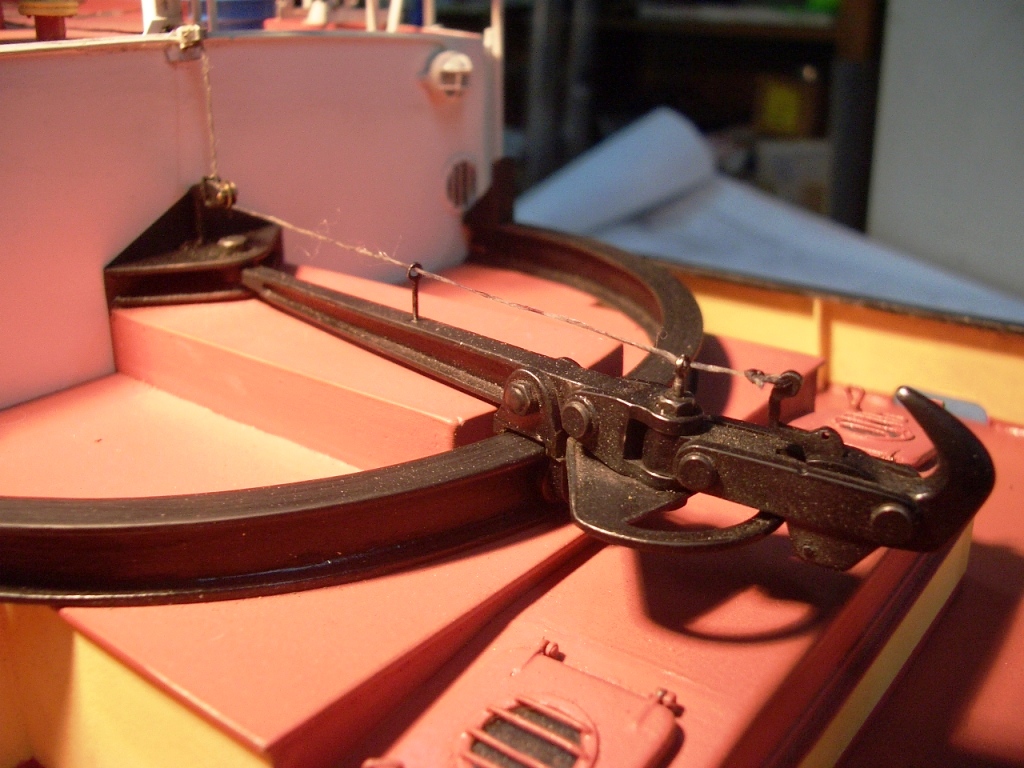

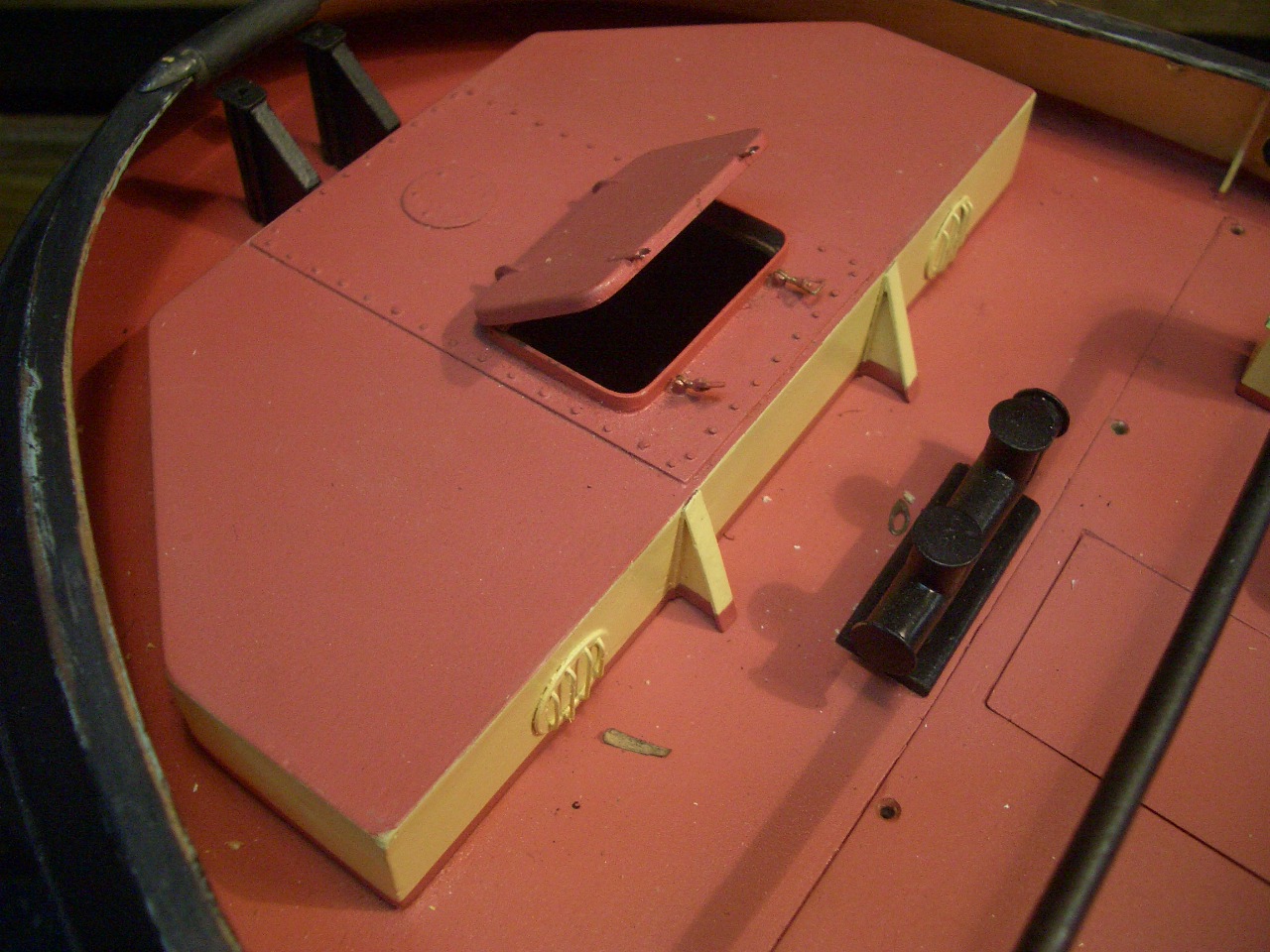

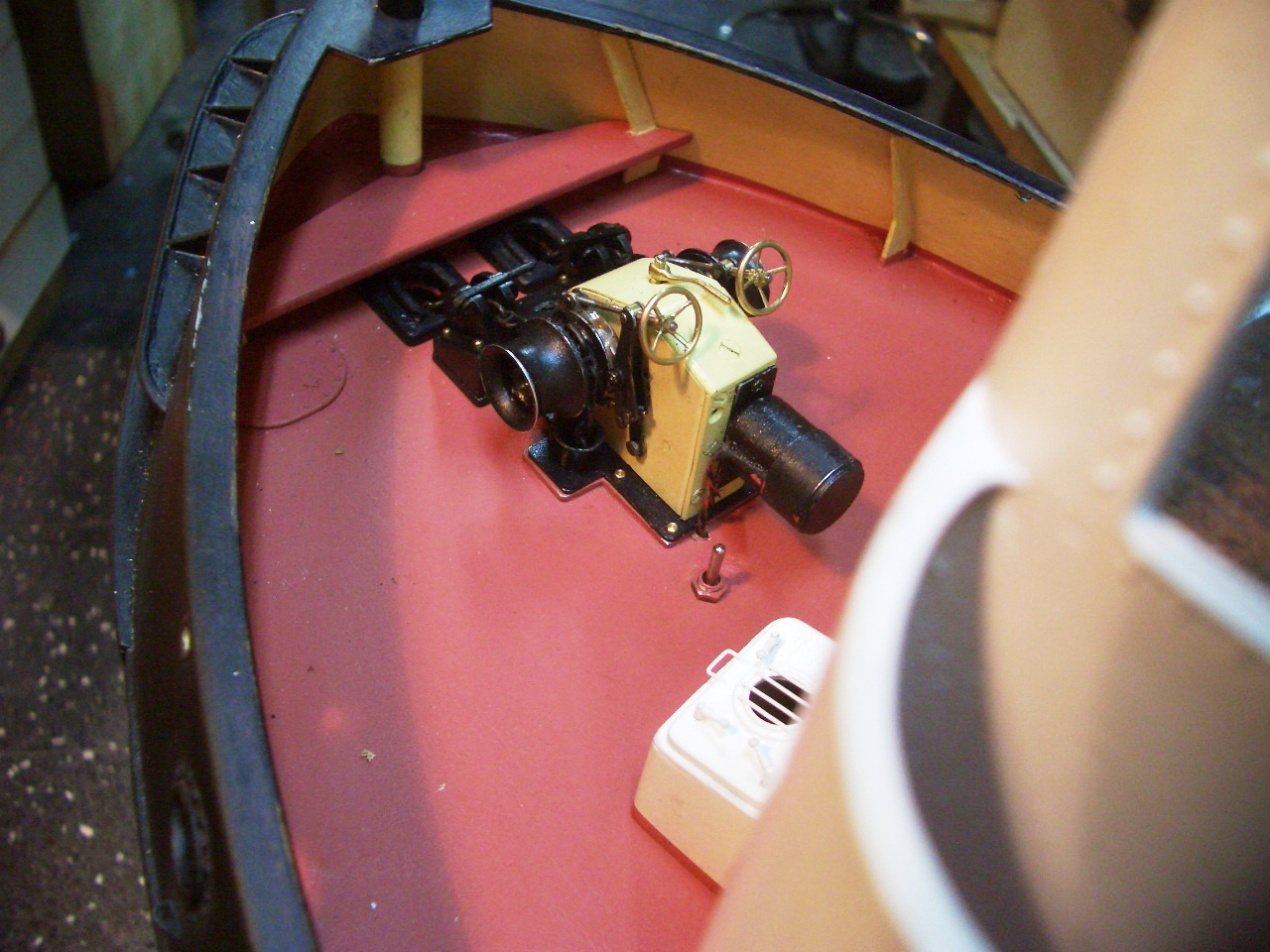

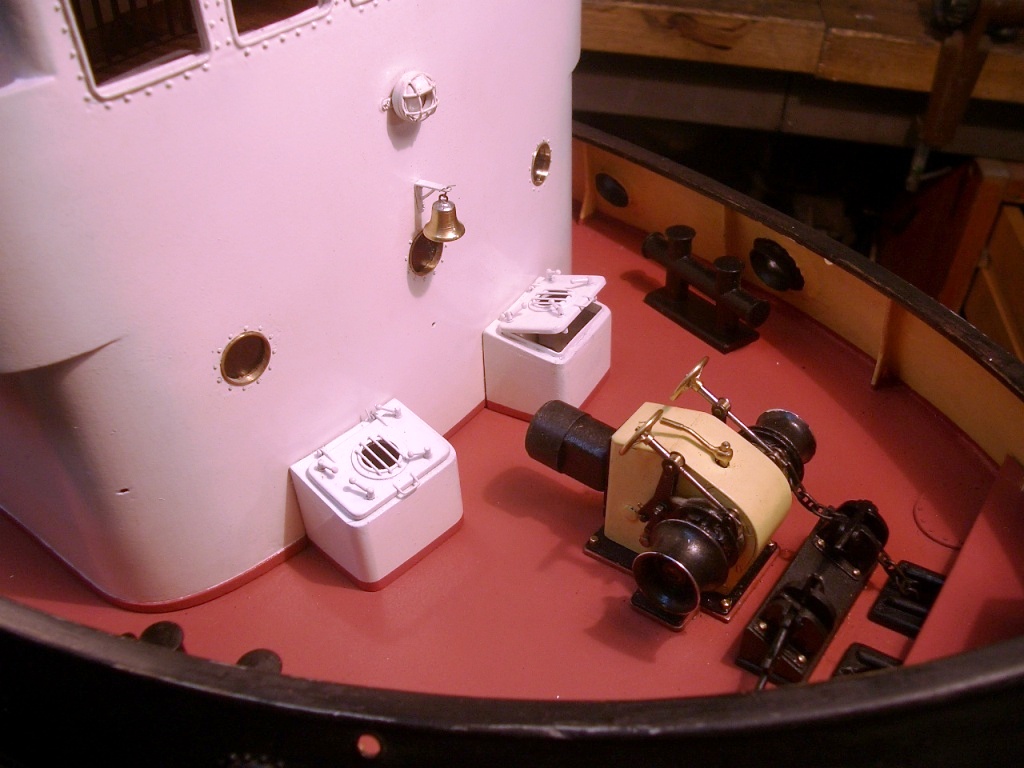

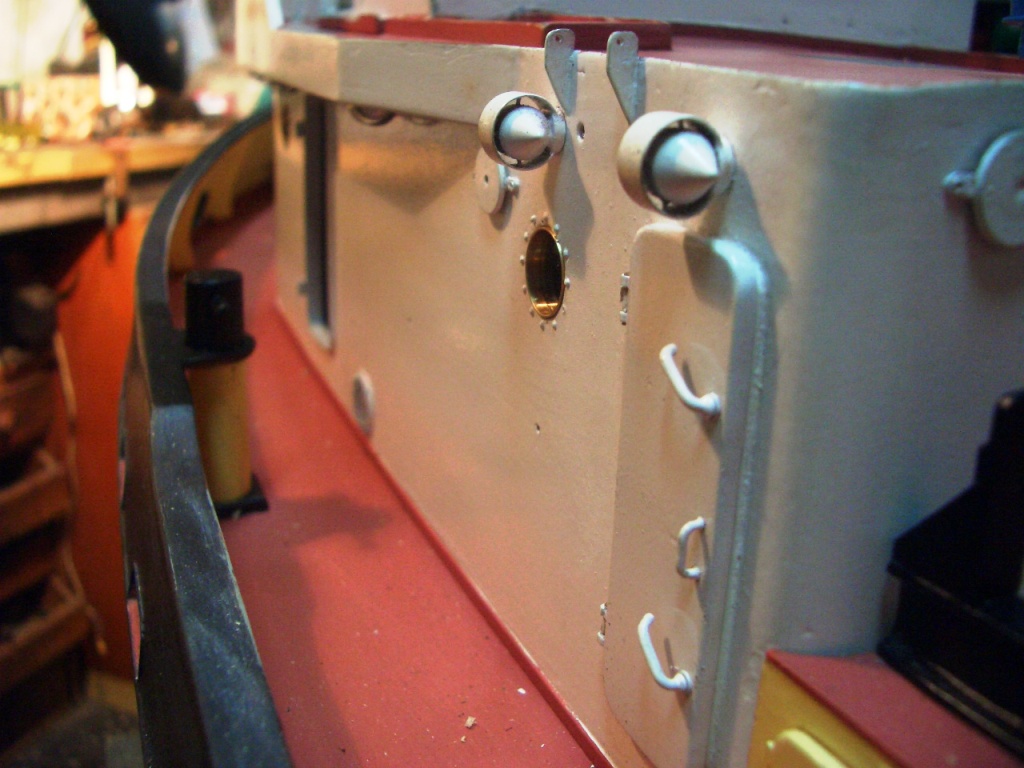

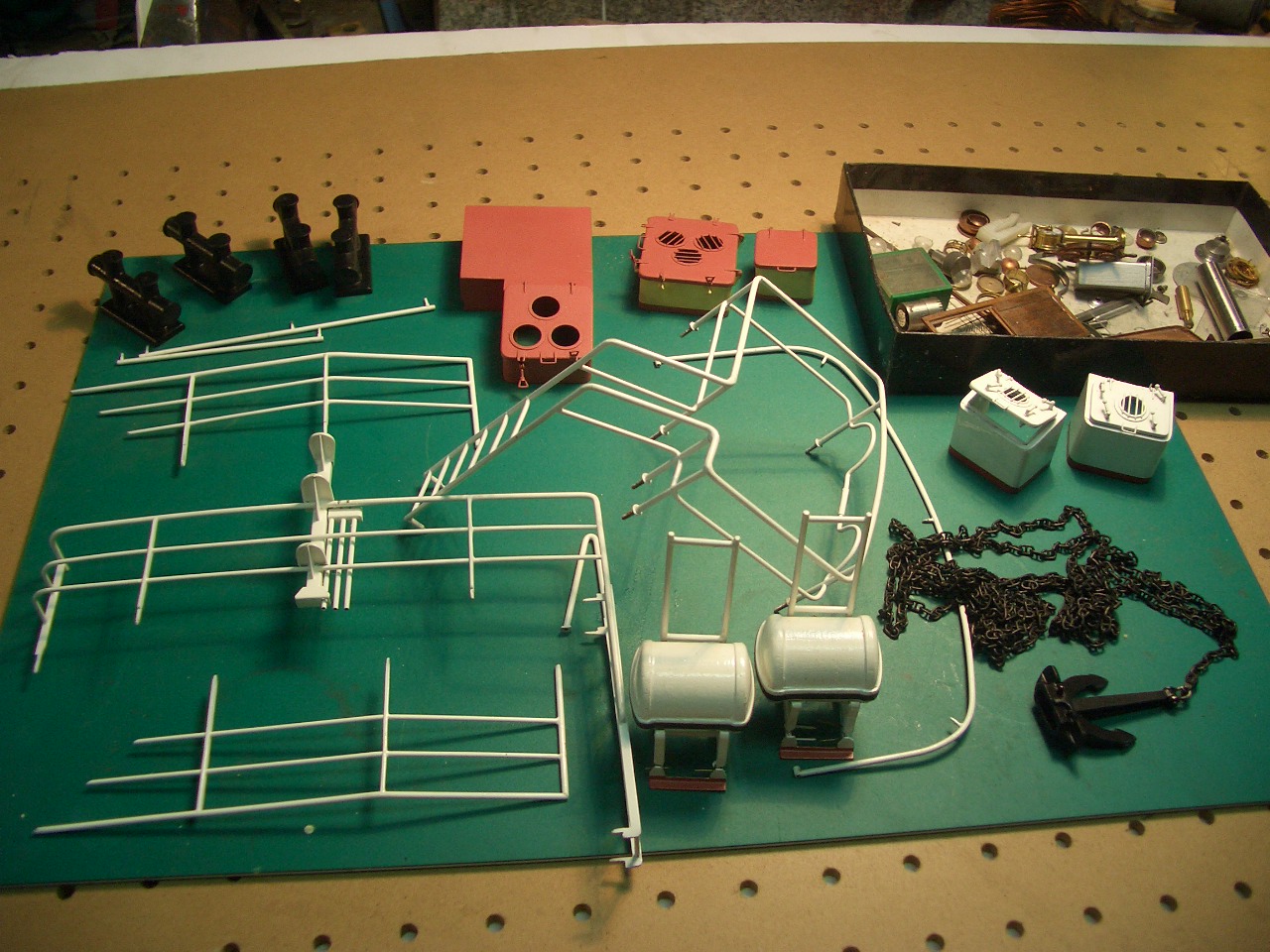

Paso unas fotos de varios aspectos del modelo,

Salut

Xavier

[gerardo navarro]

ahora si me gusta mas el ancla pintada, perfecta, me la copiare parael hidria.... y sera que los faroles como los tuyos me serviran para mi barco.....


saludos javier y felicitaciones tu remorcador es muy bonito y real...

[Genaro Miranda]

Que bonitos detalles el ancla me has gustado parece real.....

[araola]

Las casi 20000 entradas para ver tu barco, lo dicen todo. Muy bien trabajado y mejor explicado.

[Xavier]

Bueno; después de unos meses de baja productividad modelística. he llegado a la fase final, es decir, a la construcción de los detalles finales, que parece que no se acaba nunca.... Esto de querer trabajar a escala de un barco real ,con fotos abundantes es un peligro, pues aparecen detalles y elementos, que, al querer reproducirlos, complican y eternizan el asunto de una manera increíble...

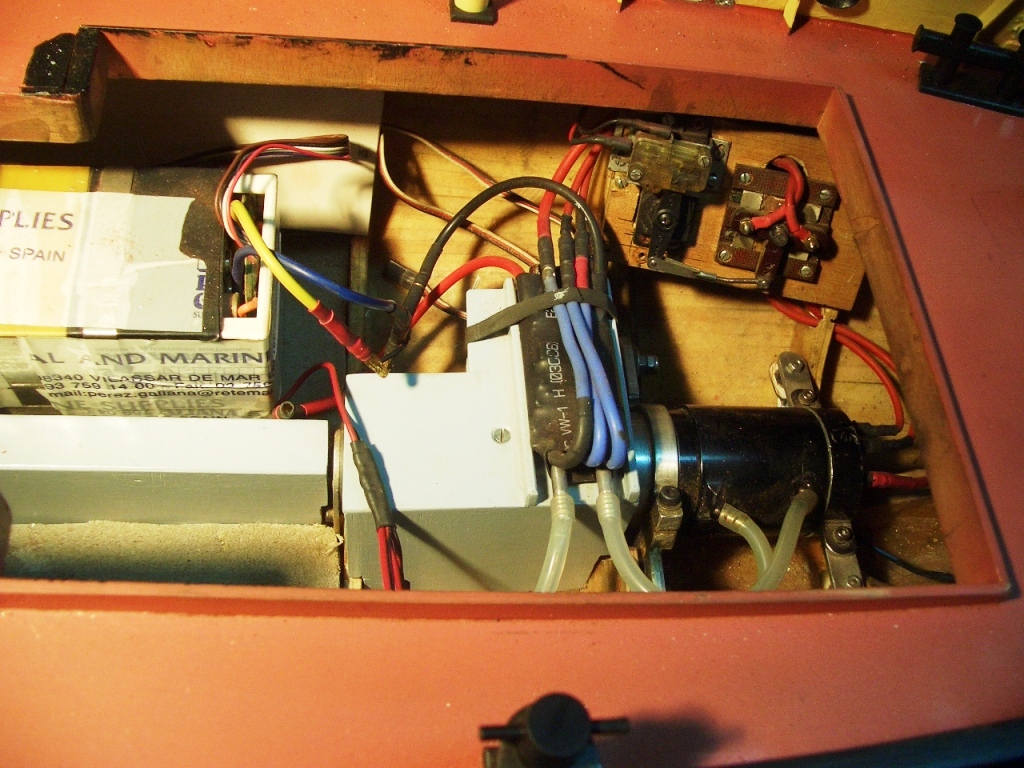

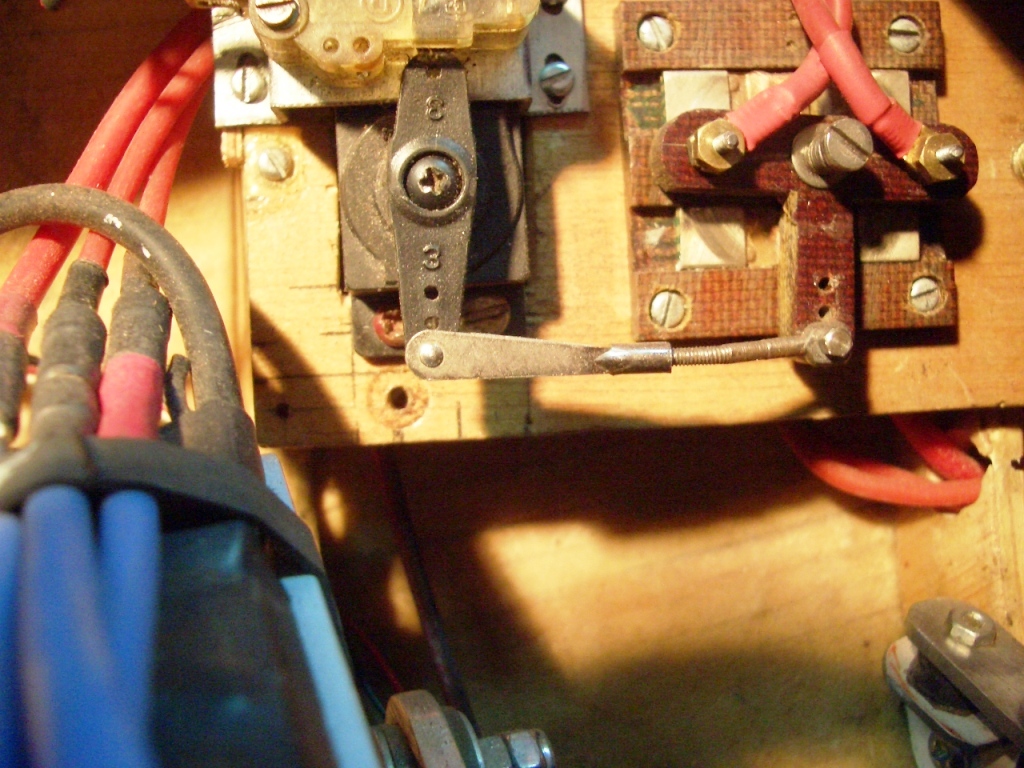

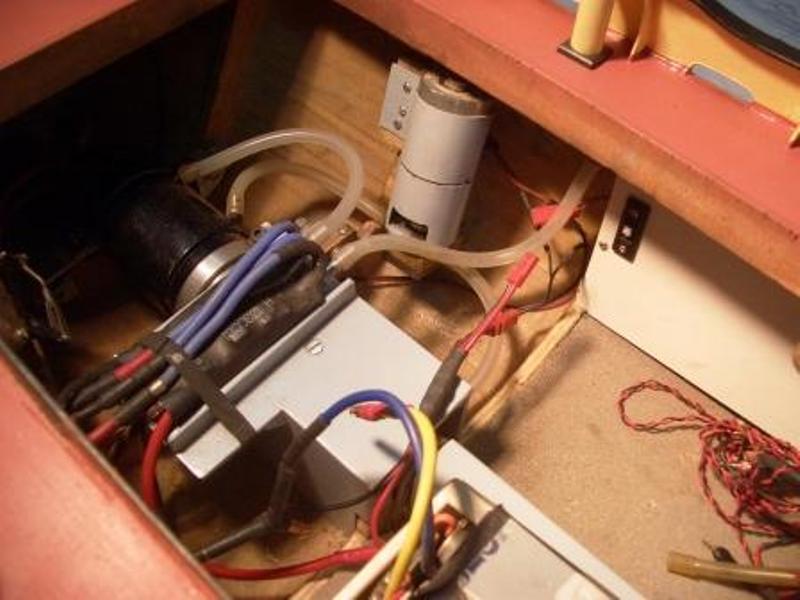

De hecho el remolcador ya podría navegar, pues la parte motriz y transmisión hace tiempo que está lista, así como el equipo RC... Un día de estos lo voy a probar, aún no sé donde, pues por estos pagos no abundan los planos de agua donde hacer pruebas con cierta tranquilidad.

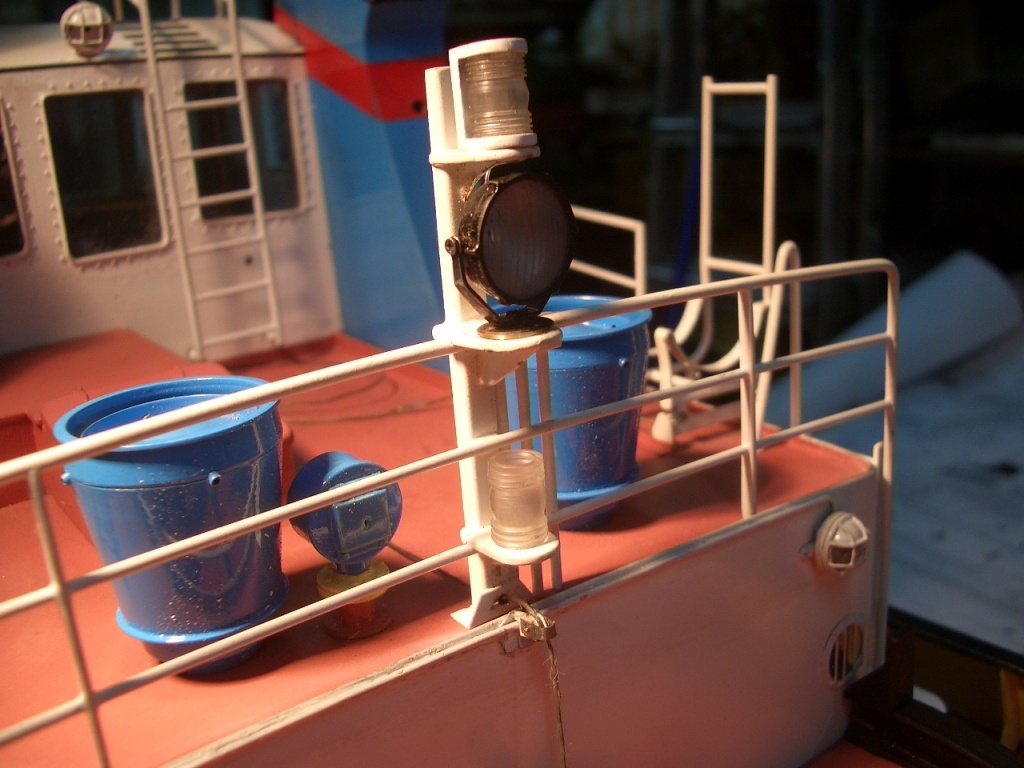

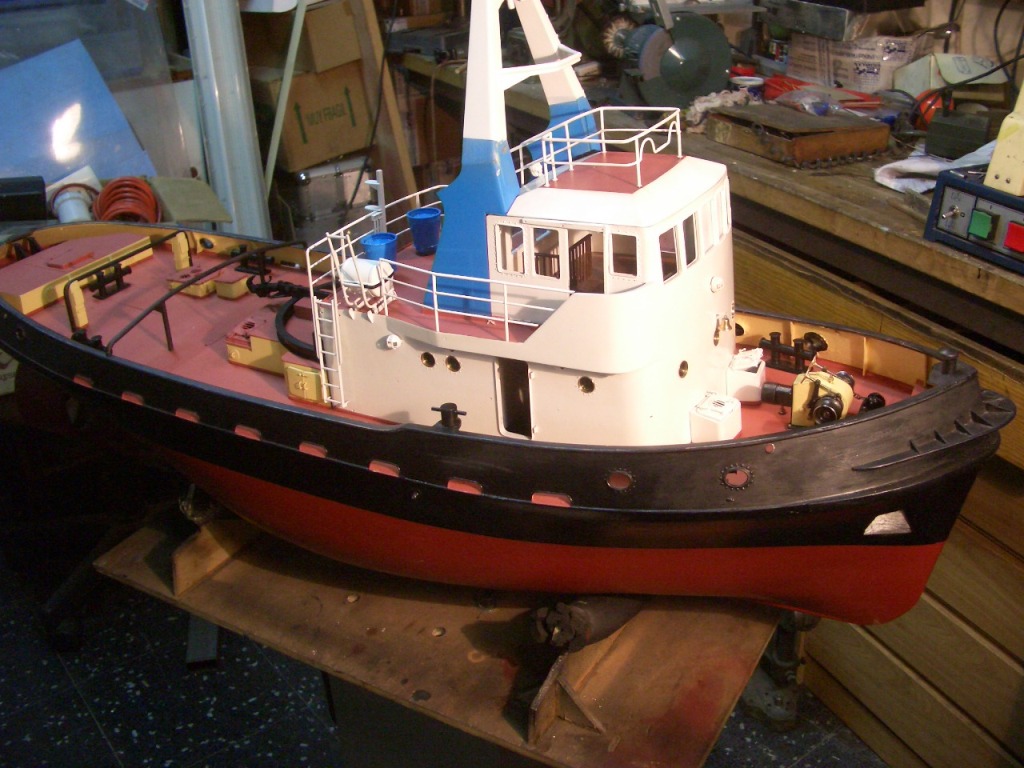

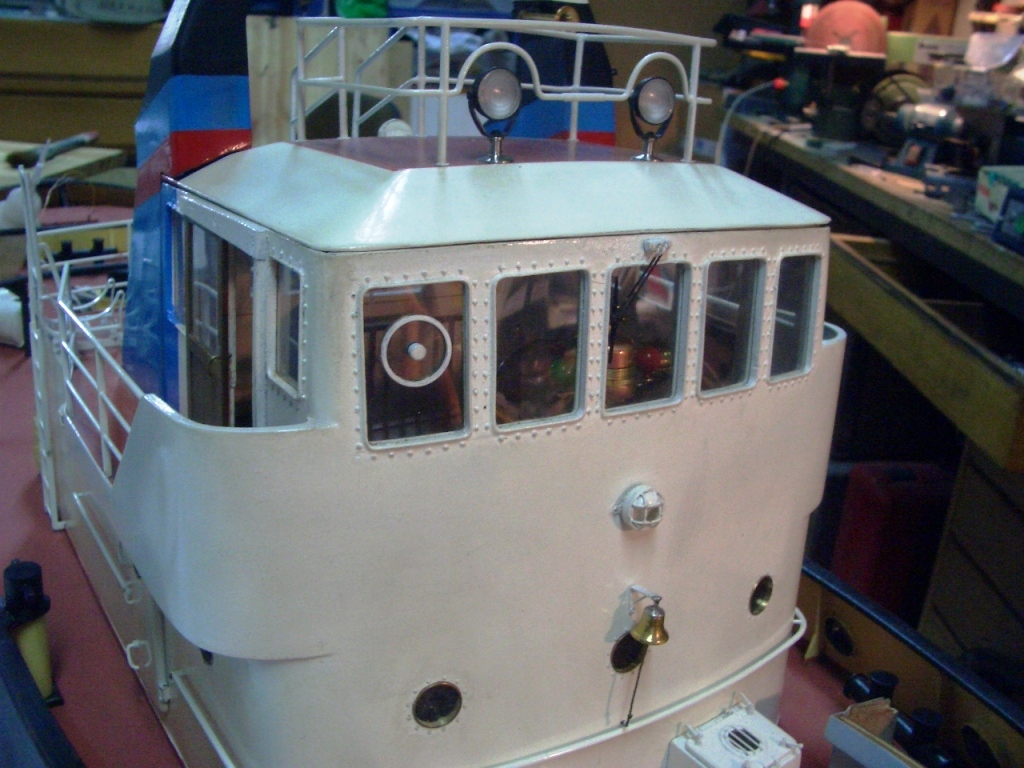

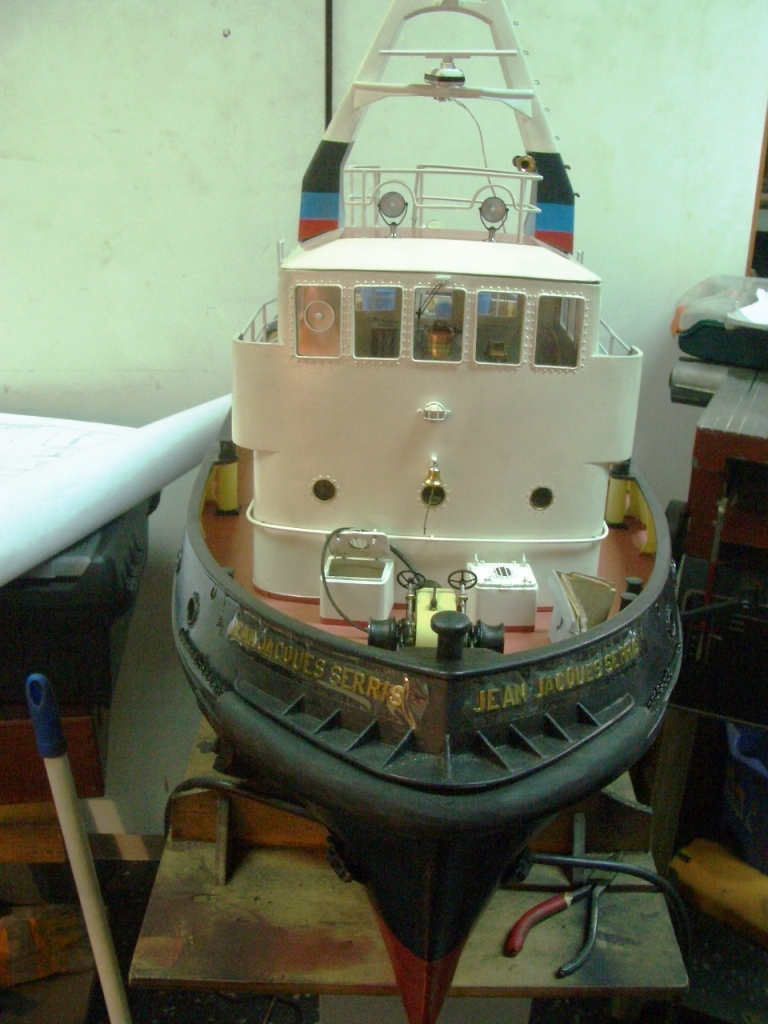

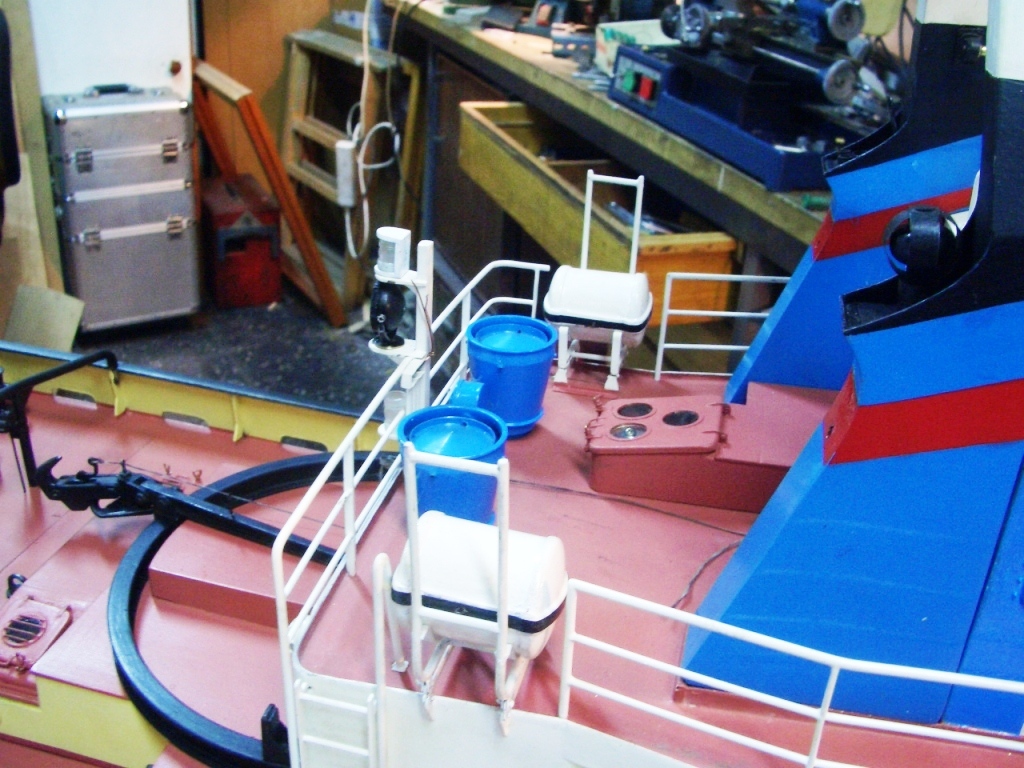

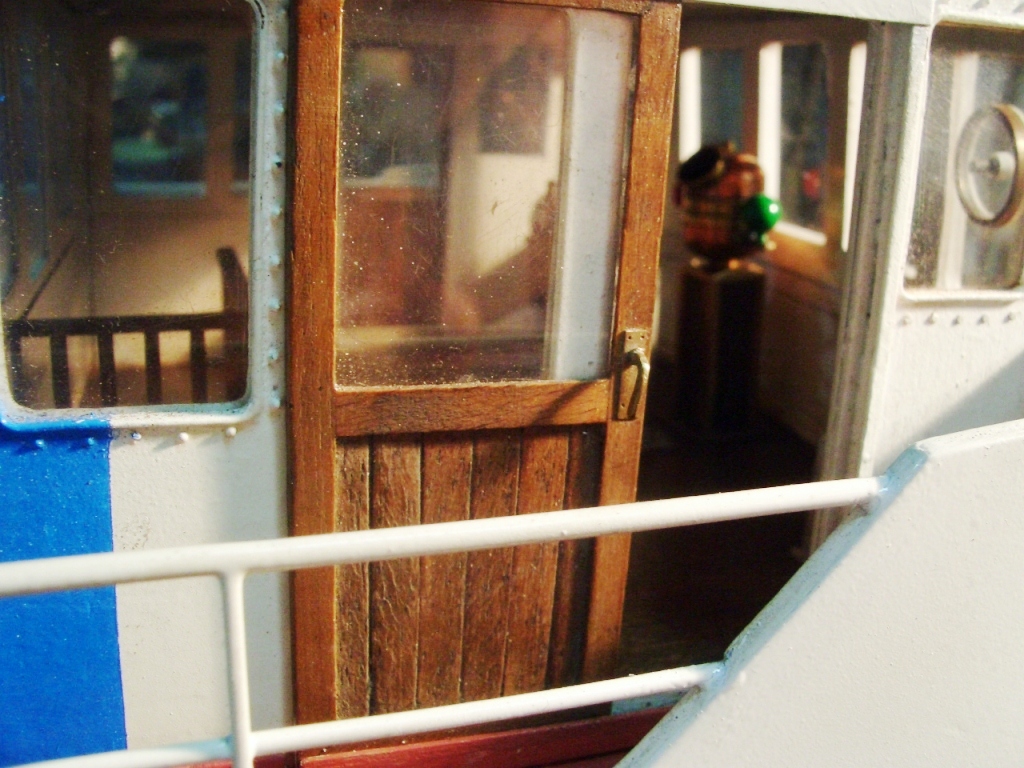

Paso unas fotos del estado casi acabado, a falta colocar y terminar las luces navegación y remolque (por cierto ni en los planos ni en fotos aparecen las de posición Br y ER

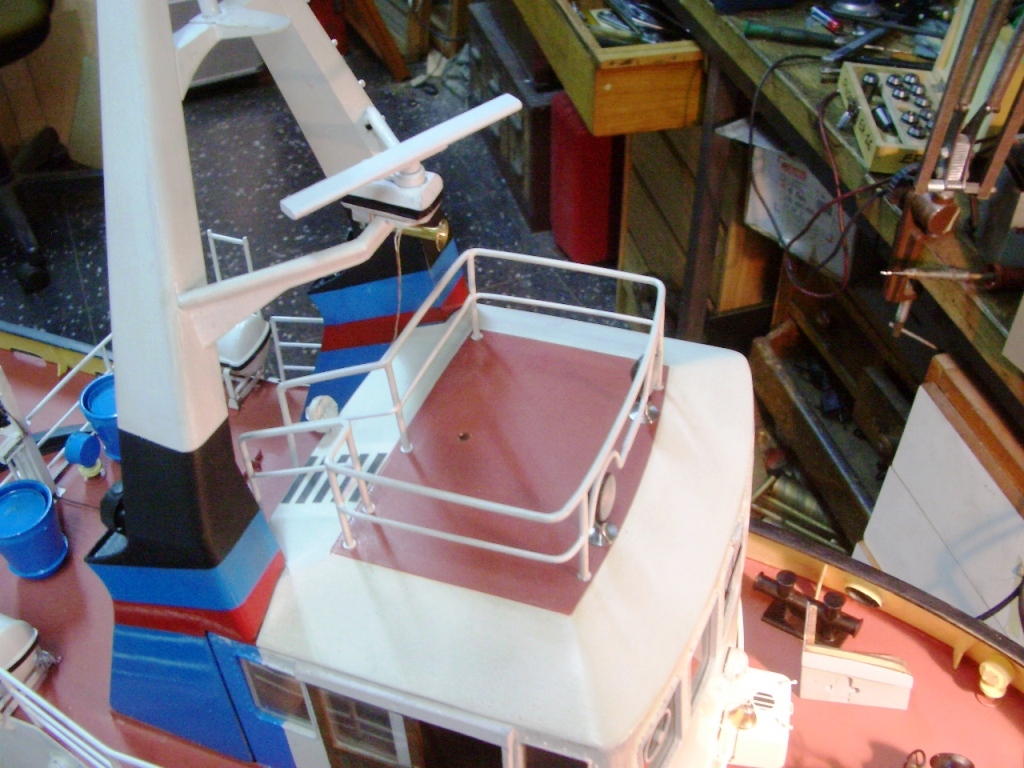

El radar es funcional, a partir de un micro servo de 3gr. al que le retiré el potenciómetro, recortado a la medida. funcionando a 2 V, gira aprox. a 30 rpm que no sé si serán demasiadas...

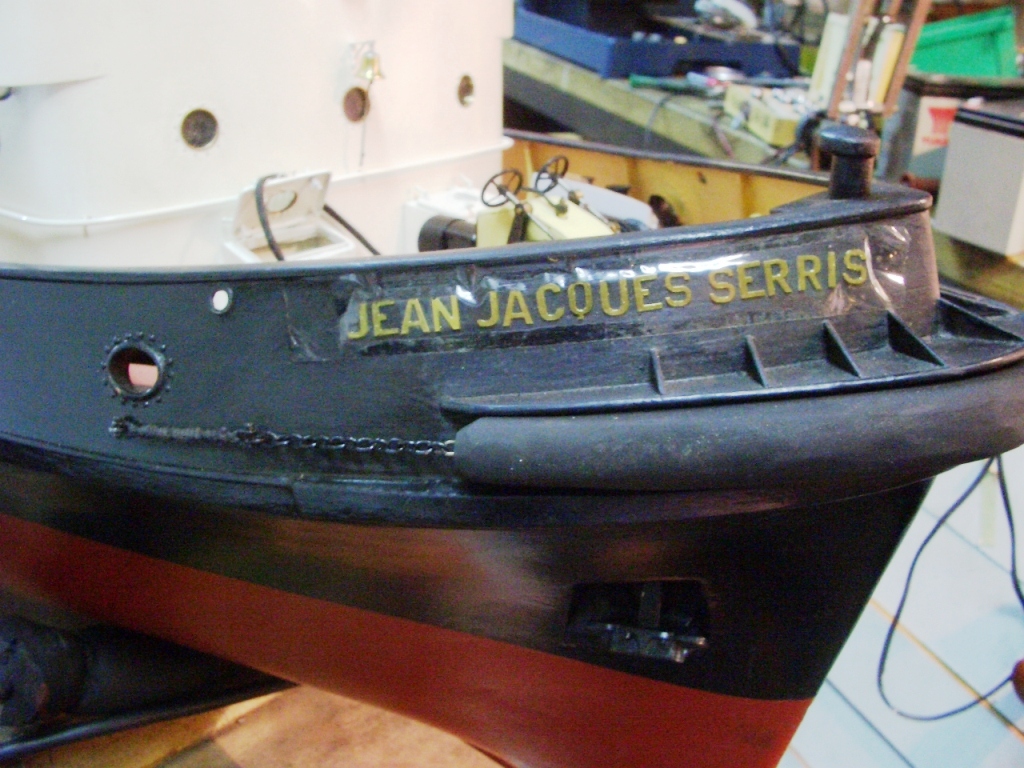

También me faltan pegar las letras del nombre a proa y popa. Éstas son de latón de 8 mm. de altura X 0.4 mm. de espesor, que han de ir pintadas en blanco y pegadas al casco.
¿ Alguien me puede indicar algún sistema (acido, baño, etc.) para dejar la superficie del latón algo rugosa? Bien es sabido que el latón, aluminio etc., presentan problemas de adherencia para las pinturas en general. o bien algún tipo de pintura o mordiente para este tipo de trabajos...


Hasta pronto y salut

Xavier

[Genaro Miranda]

WOW!!!!...... Felicidades por tu trabajo muy bonito pues para pegar las letra comprate unas hoja aderida A a las Z de letras o numeros tambien de diferente tamaños. los vende en una papeleria de arquitectura.
Saludos!!!

[Xavier]

Bueno, ya me cansé de detalles y hoy he botado al agua
el JJ Serris... He colgado un video de la 1ª prueba en la seccion de videos....
Juzguen Vds. mismos...
Mi primera conclusión es que, para un remolcador con potencia, es casi indispensable disponer dos helices contrarotaorias....

Salut,

Xavier

[Pira]

Enhorabuena Xavier, por tu botadura del remolcador.
Un saludo
