Transbordador Francisco Montenegro. *Terminado*

Mensaje por michael » Dom Ago 05, 2012 5:14 pm

Hola amigos,me he animado a poner el paso a paso del Fº Montenegro el cual me queda muchisimo por terminar debido al poco tiempo que puedo dedicarle.Ante todo dar las gracias al amigo Jose,que sin su ayuda no hubiera podido empezar este proyecto,segundo como bien sabeis algunos no pude conseguir los planos originales del barco con lo que lo estoy construyendo a base de fotografias y poco mas,todo un reto enorme para un aficionado como yo.El barco lo estoy haciendo a escala 1:40,mas o menos,tampoco es exacto.Espero que me ayudeis en las dudas que me surgan o con vuestras criticas que seran bien recibidas.Un saludo y gracias.....
Última edición por michael el Jue Ene 30, 2014 2:03 pm, editado 2 veces en total.

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Dom Ago 05, 2012 5:55 pm

Poco a poco ire poniendo fotos de su construccion...
Adjuntos
Nº 1.JPG
Nº 2.JPG

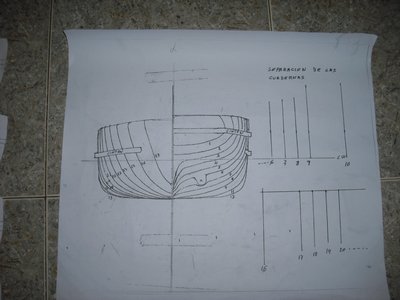

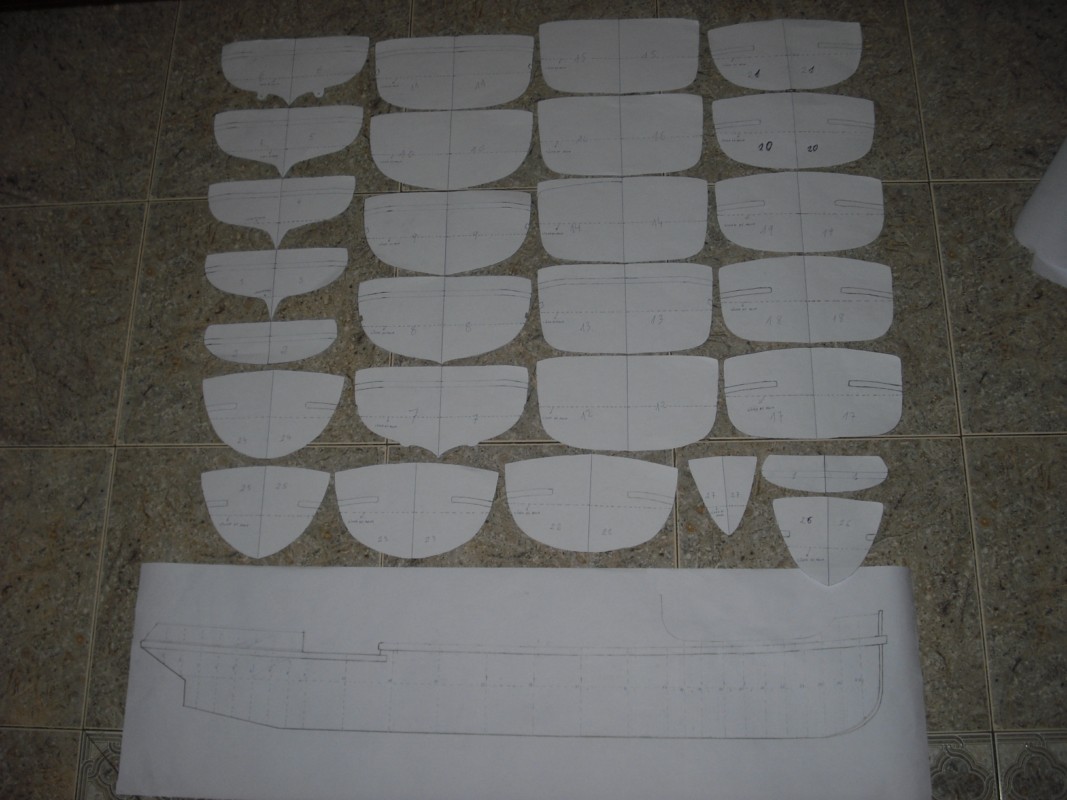

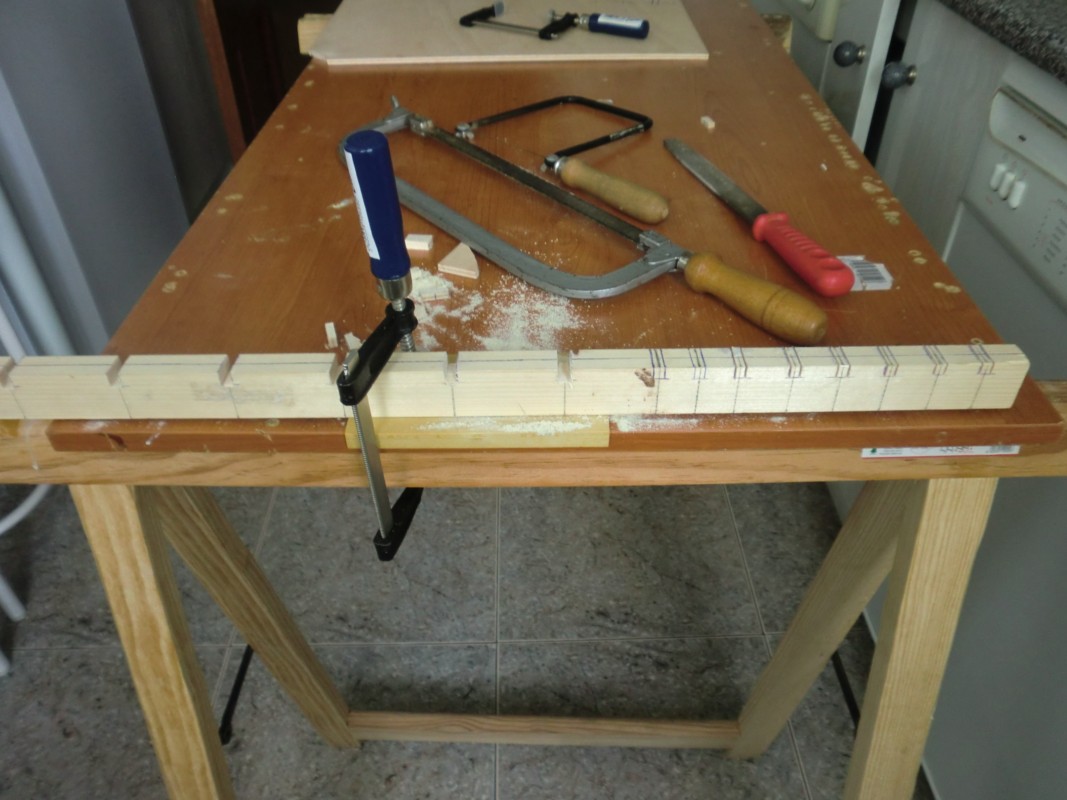

Caja de cuadernas que el amigo Jose me saco
Nº 3.JPG

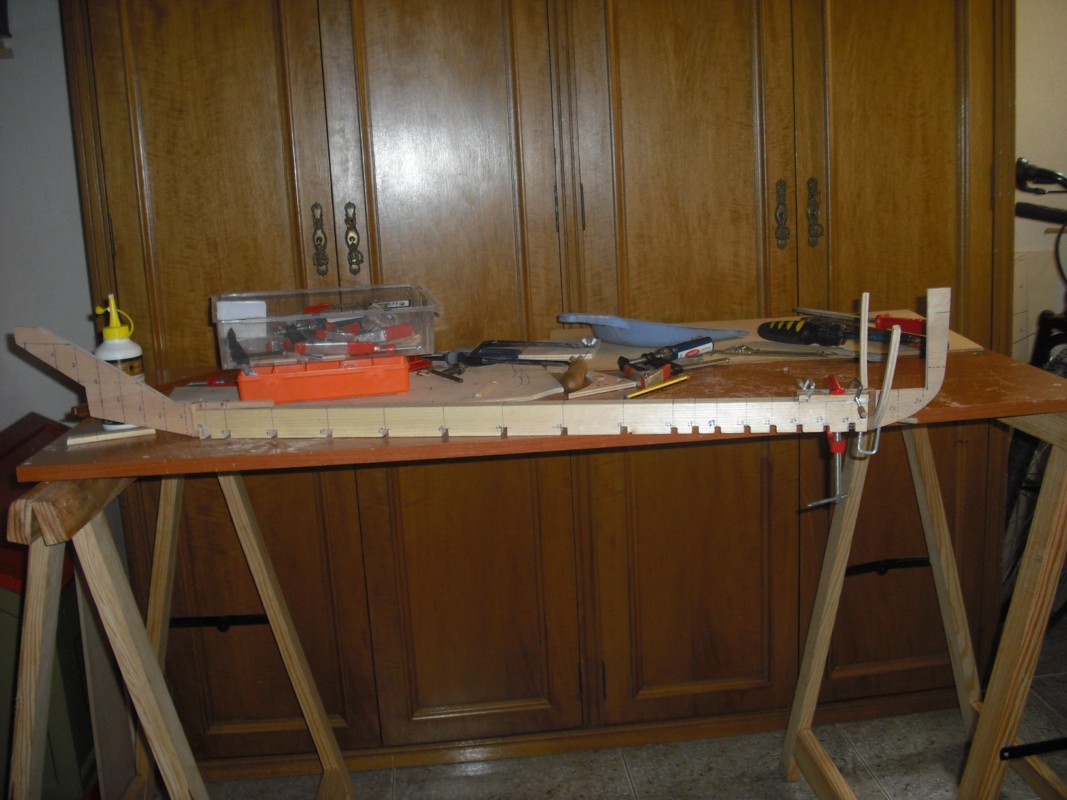

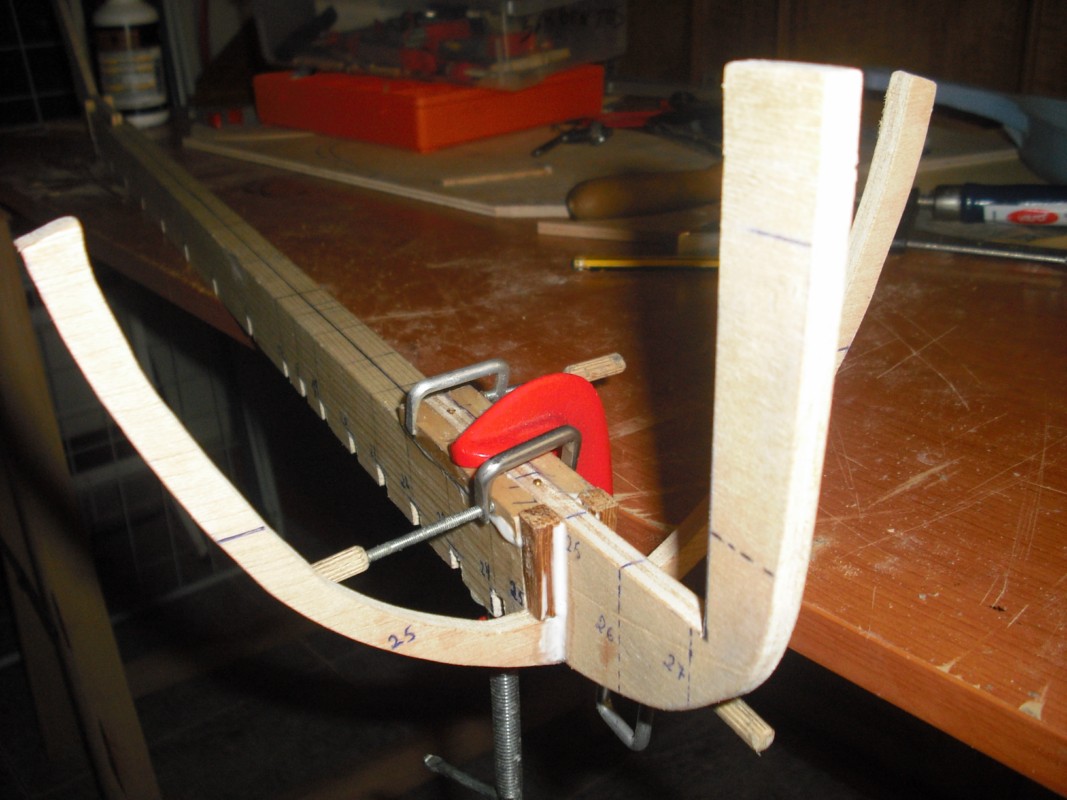

Quilla interior
Nº 6.JPG

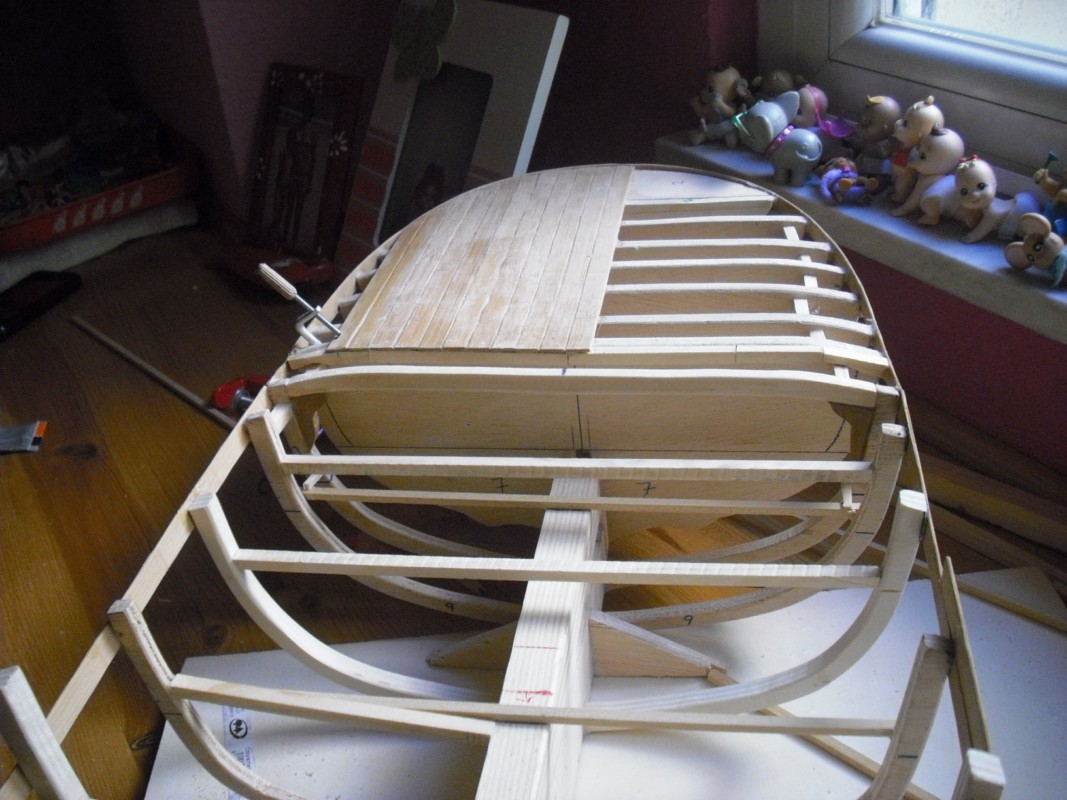

Forrando falsa cubierta de popa

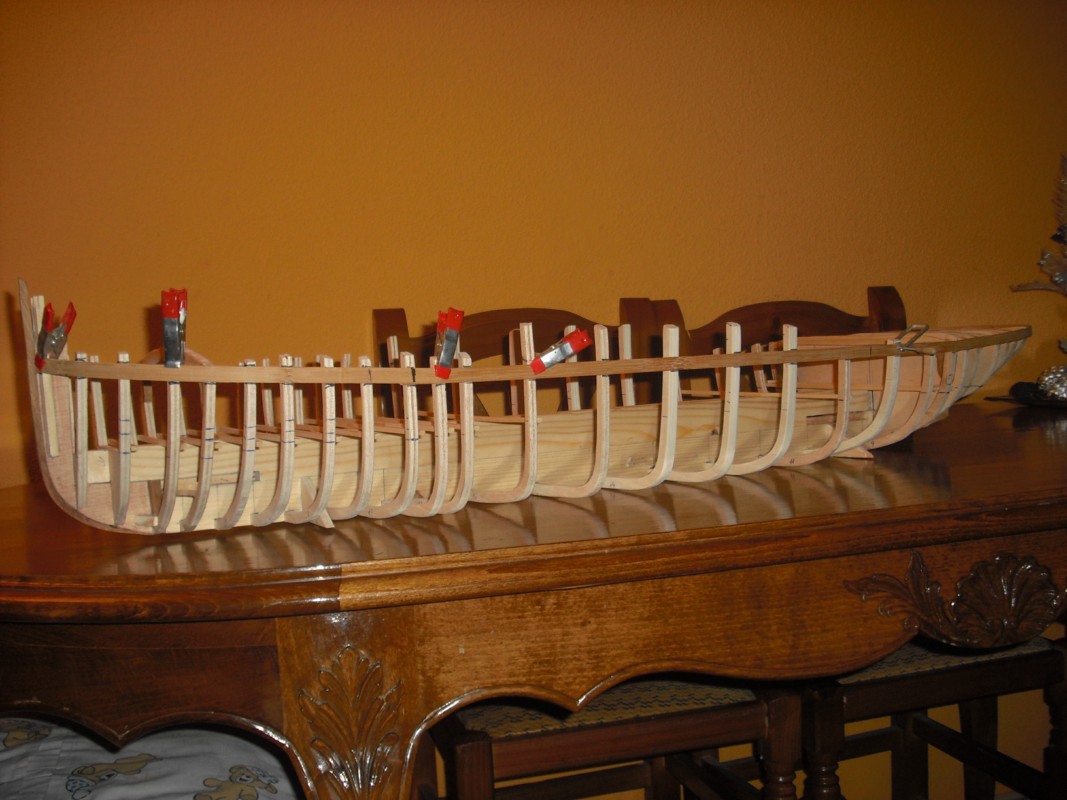

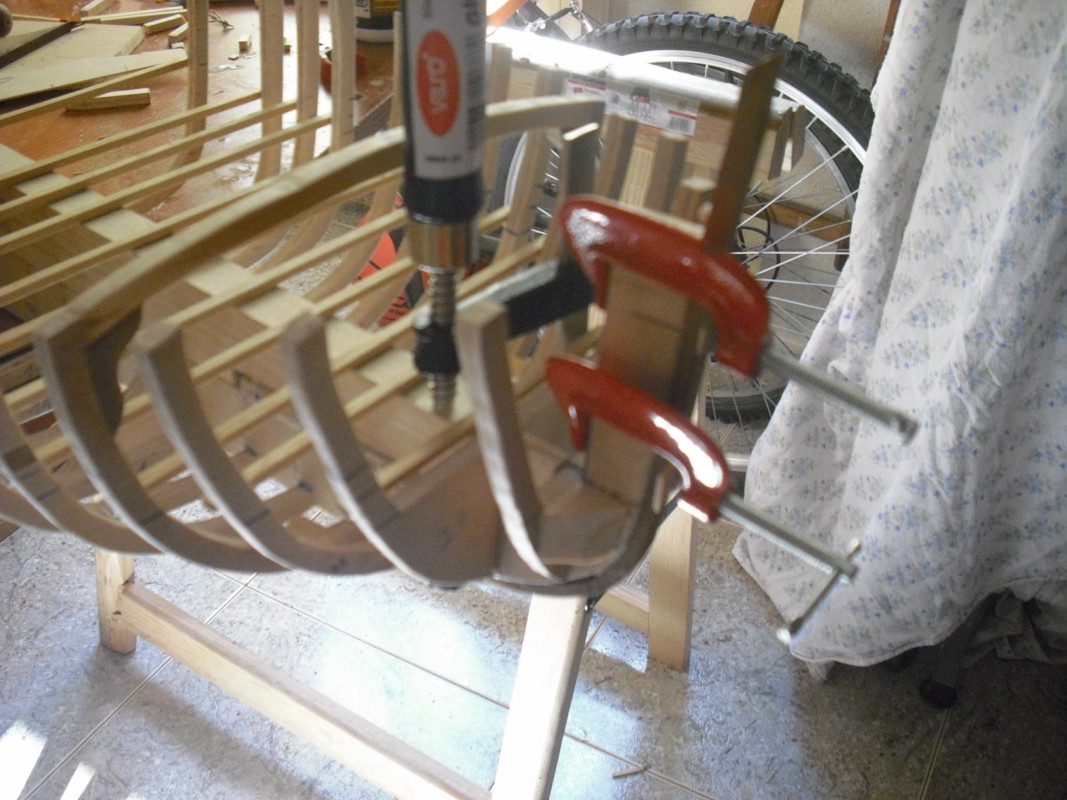

El armazon casi completo

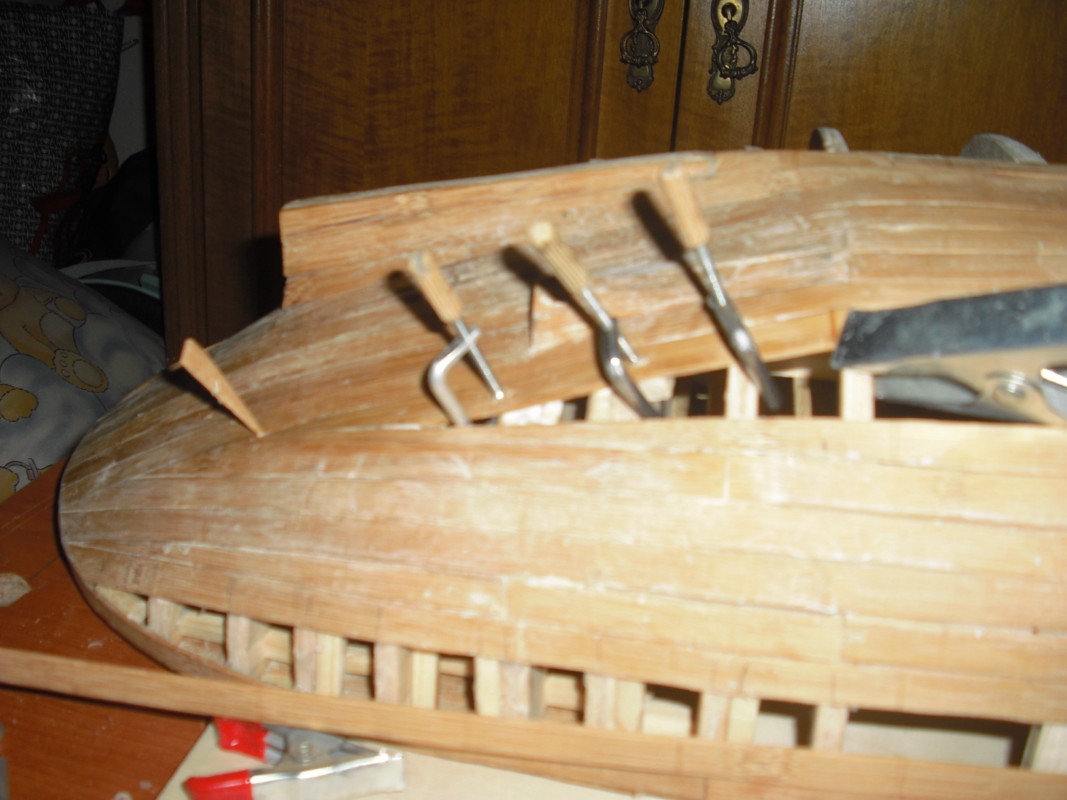

Forrando la popa.Las tracas son de una persiana que encontre en los chinos,no se que madera es pero me vino muy bien..

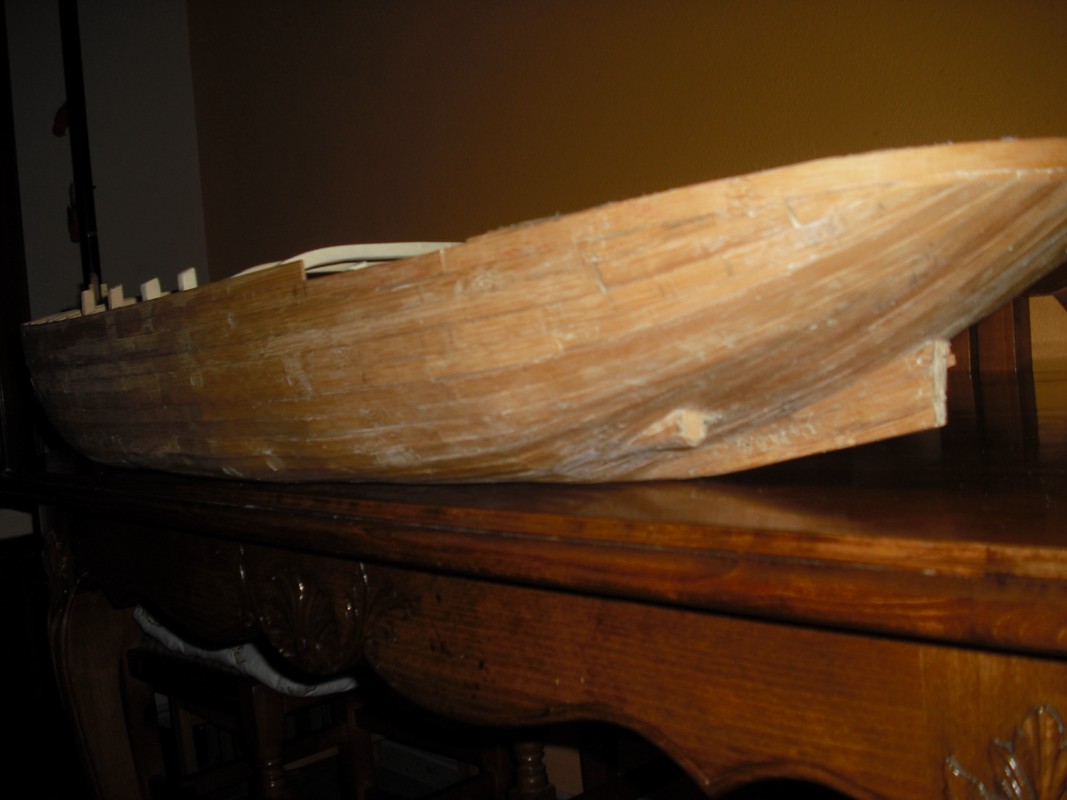

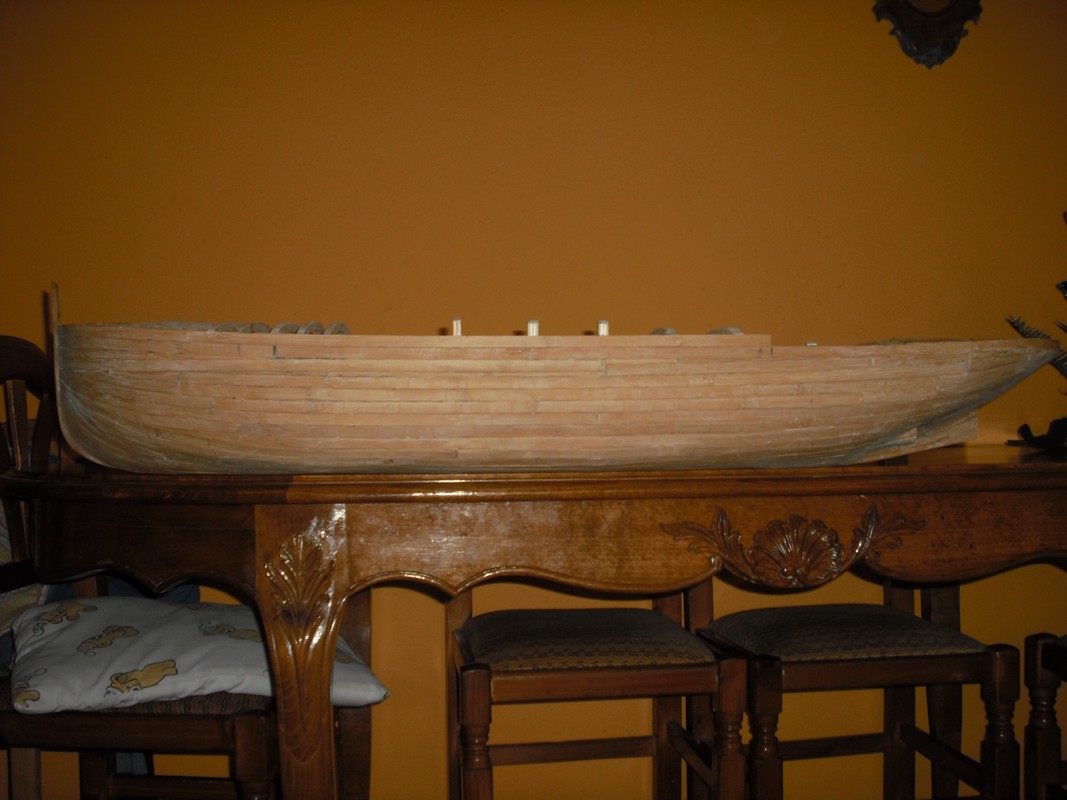

Casco forrado
Vista de popa

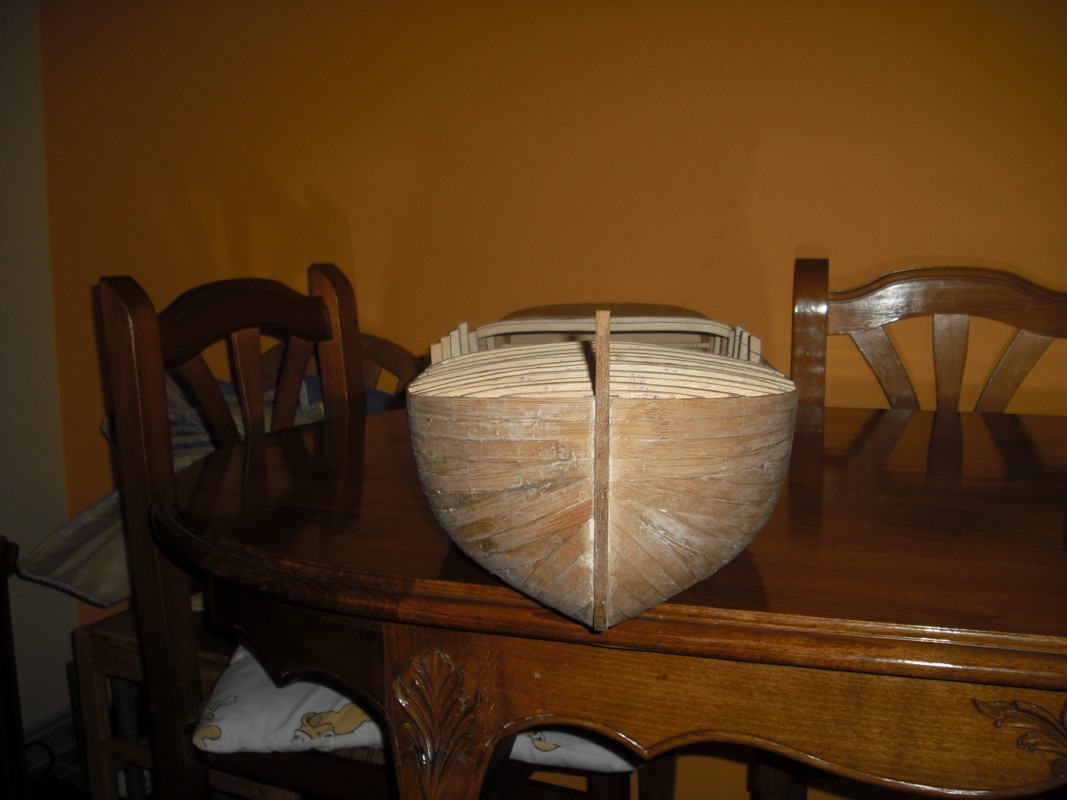

Vista de proa

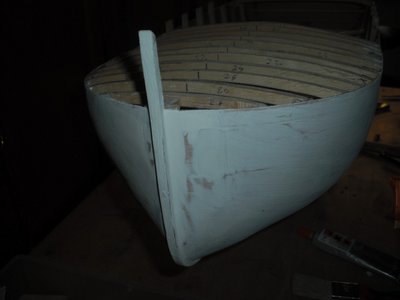

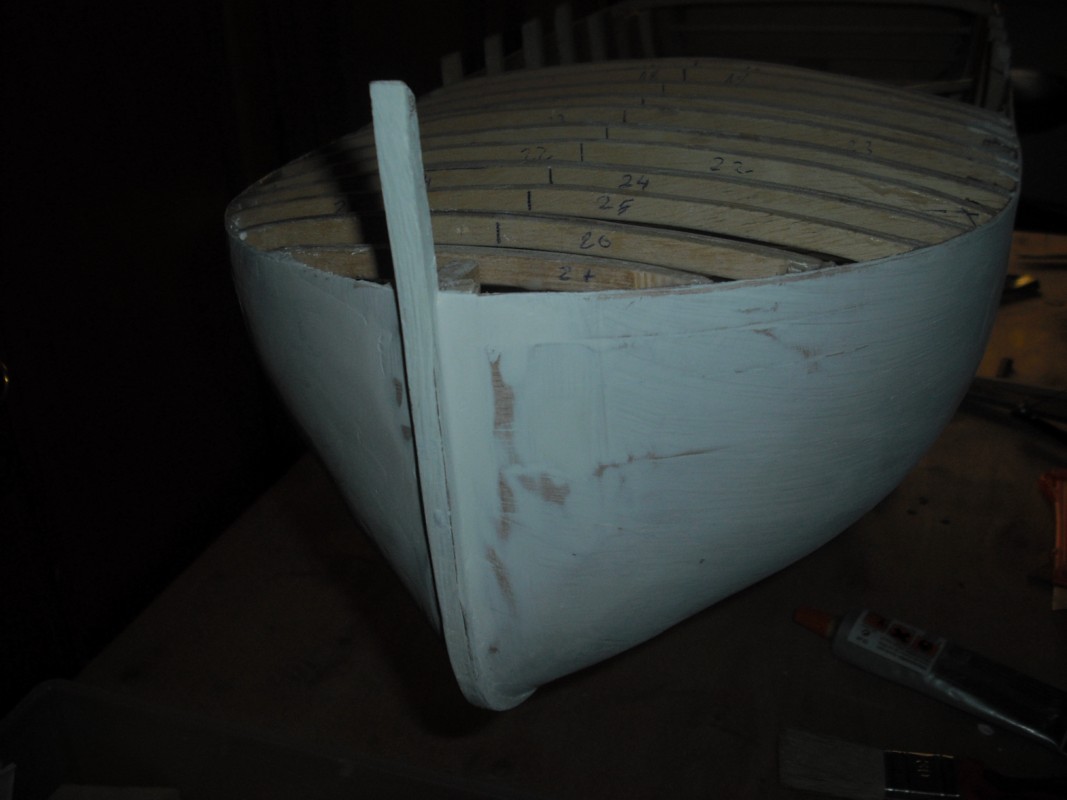

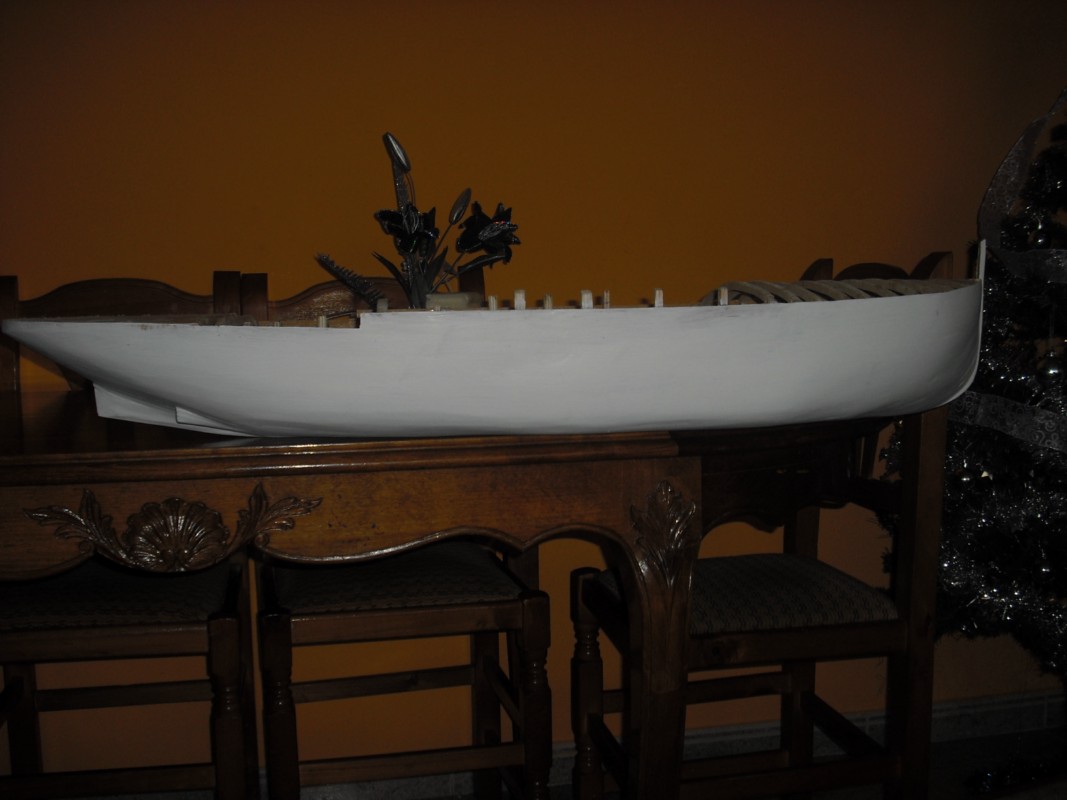

Casco lijado y con una mano de selladora

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Dom Ago 05, 2012 6:05 pm

Bueno espero que os guste un poco,ya ire poniendo mas fotos del proceso. Un saludo y gracias...

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6550
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: En grada el Transbordador Francisco Montenegro

Mensaje por gerardo navarro » Lun Ago 06, 2012 6:24 am

hola michael, el casco te quedo muy bien, excelente trabajo, va a hacer un barco enorme, alijerame que me da flojera y soy tosco para sacar cuentas, cuanto tiene en cm de eslora y manga....

Saludos y seguire atanto de nuevos avances..

:wink:

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Lun Ago 06, 2012 2:36 pm

Gracias gerardo,el barco tiene 104cm de eslora y 28,5 cm de manga mas o menos.Un saludo....

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Lun Ago 06, 2012 3:04 pm

Mas avances...
Adjuntos

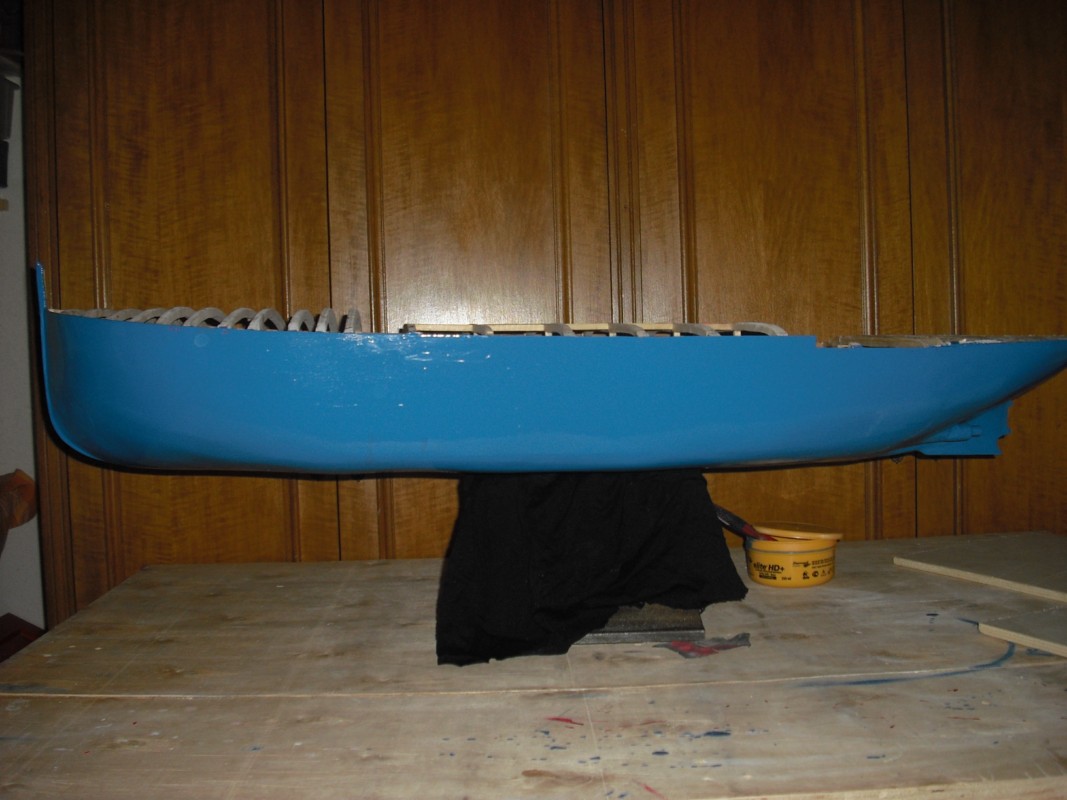

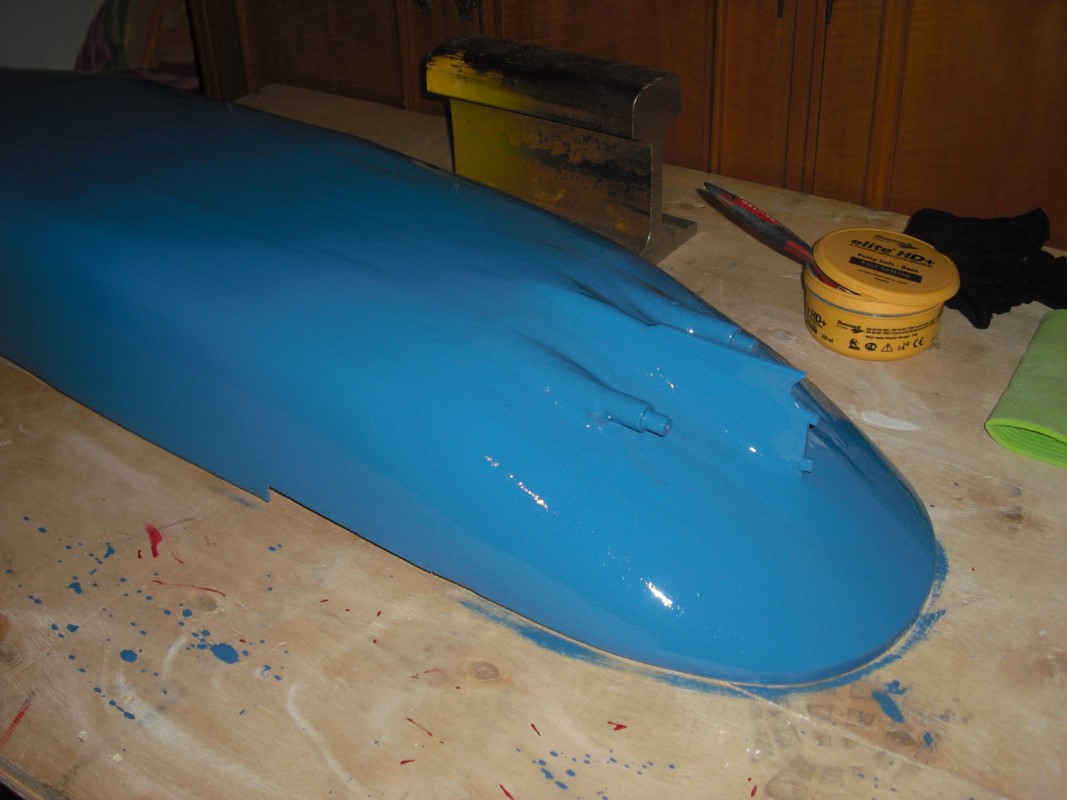

Despues de varias manos de selladora toca pintura bastante diluida y mucha lija fina

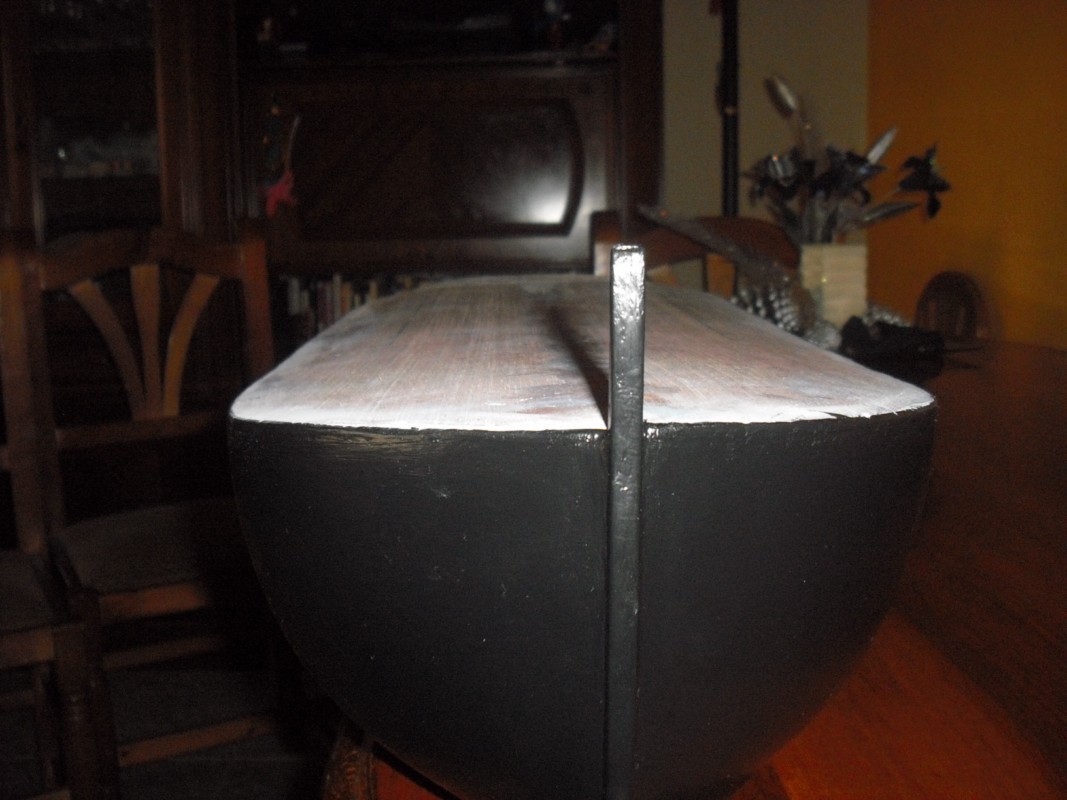

pintura negra mate dilluida
Empiezo a forrar la cubierta principal

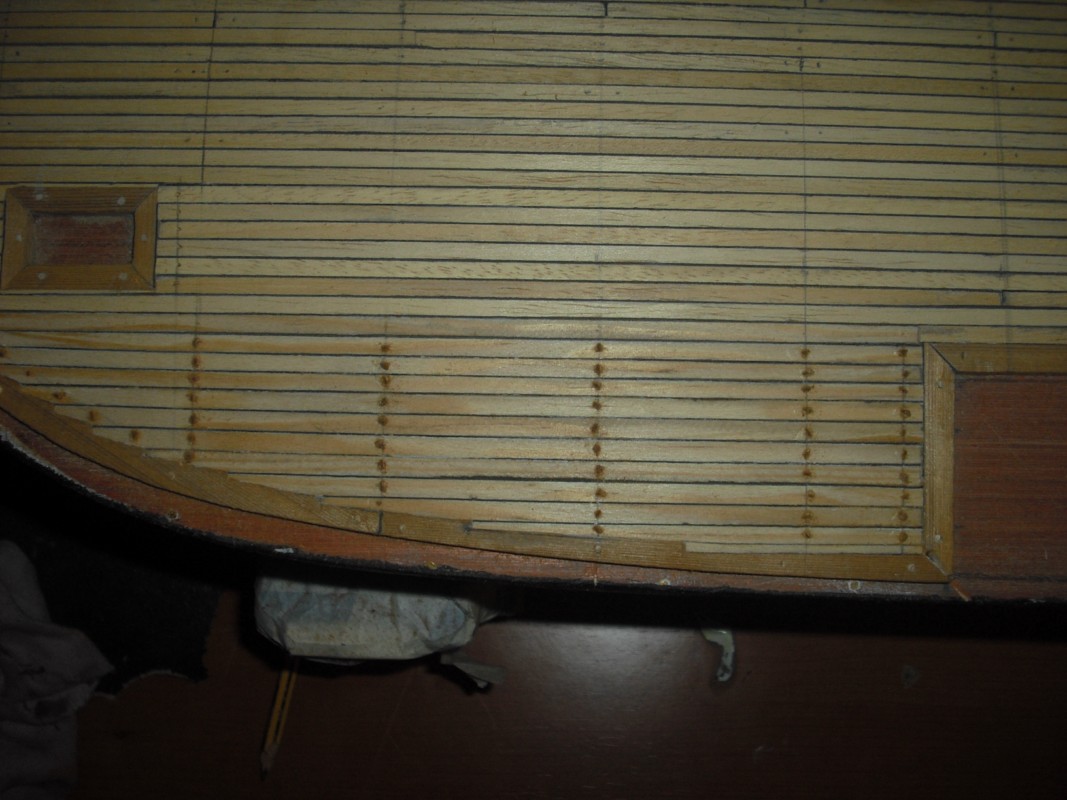

Colocando tapines de 1,5mm,unos dos mil y pico....acabe agotado.

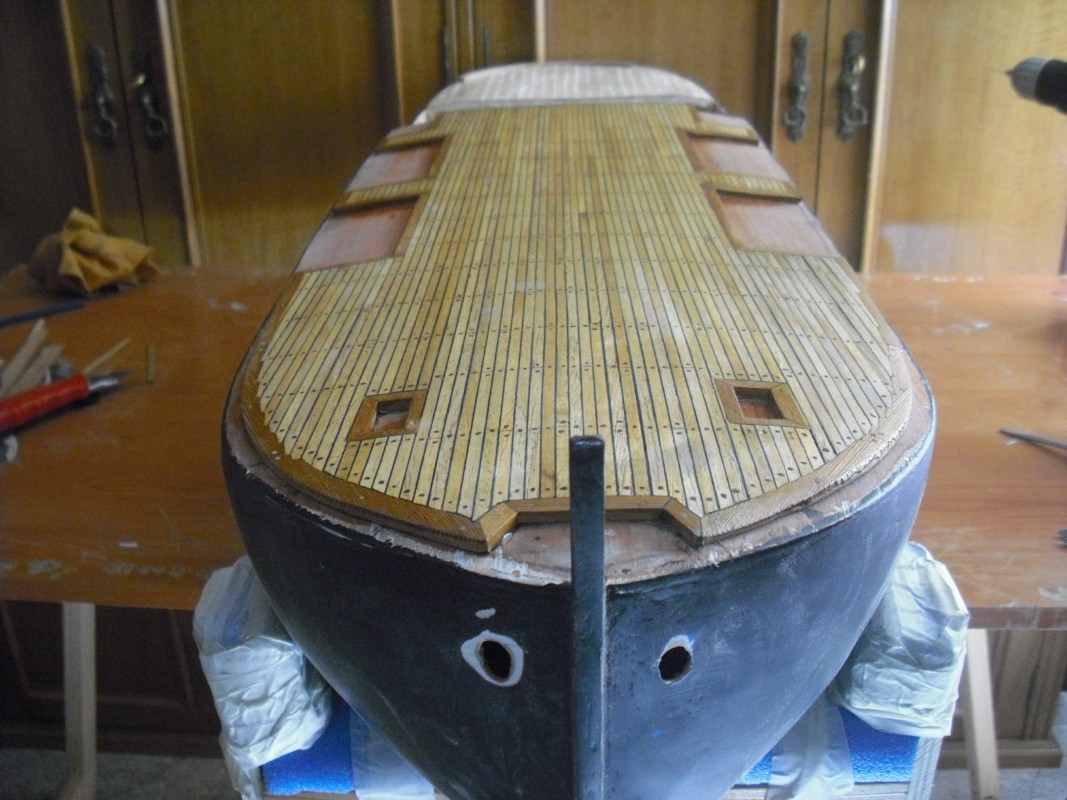

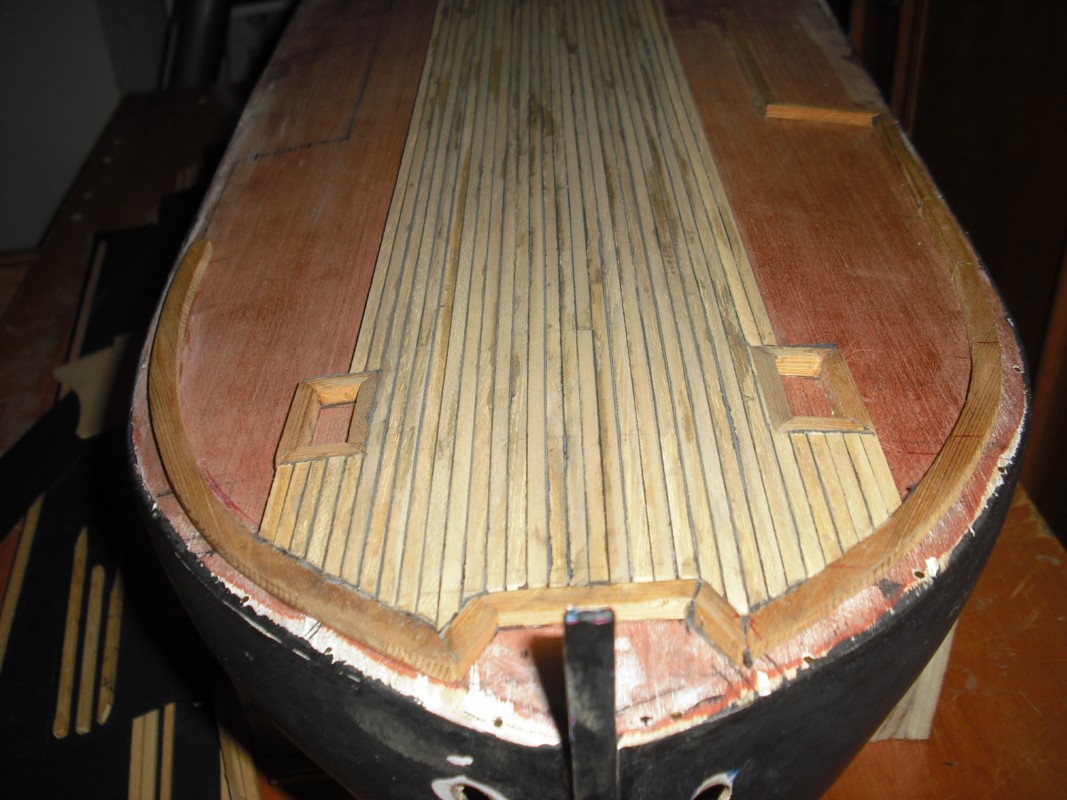

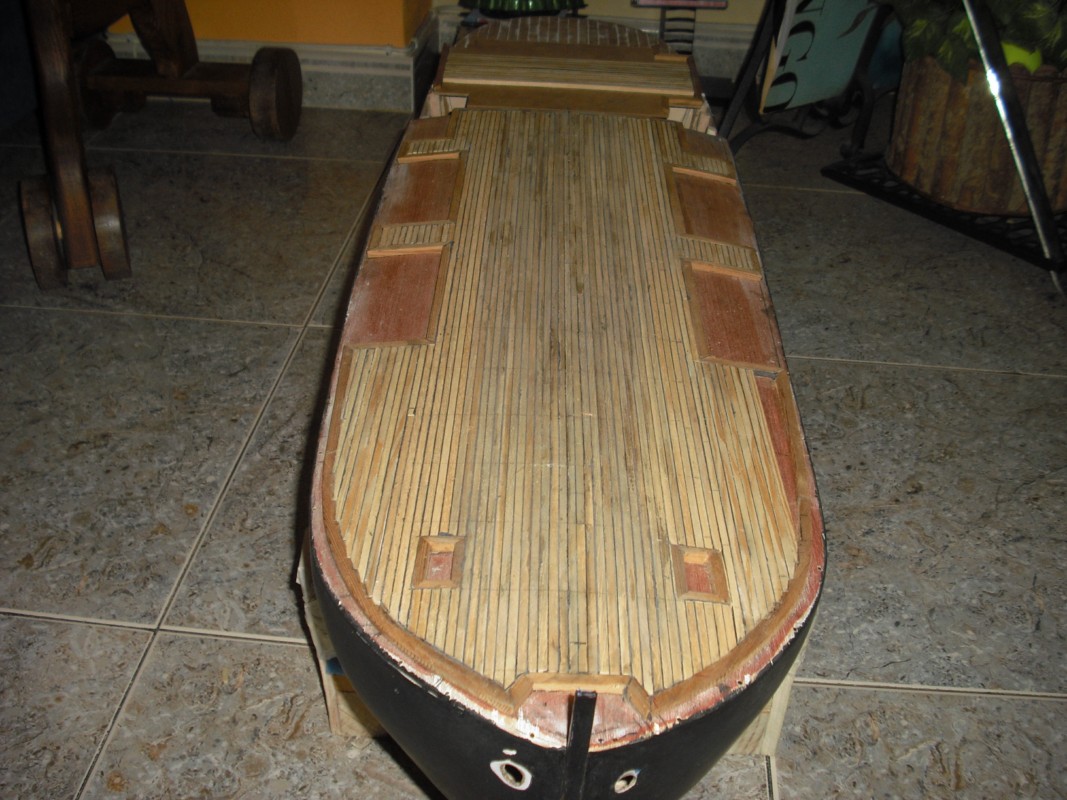

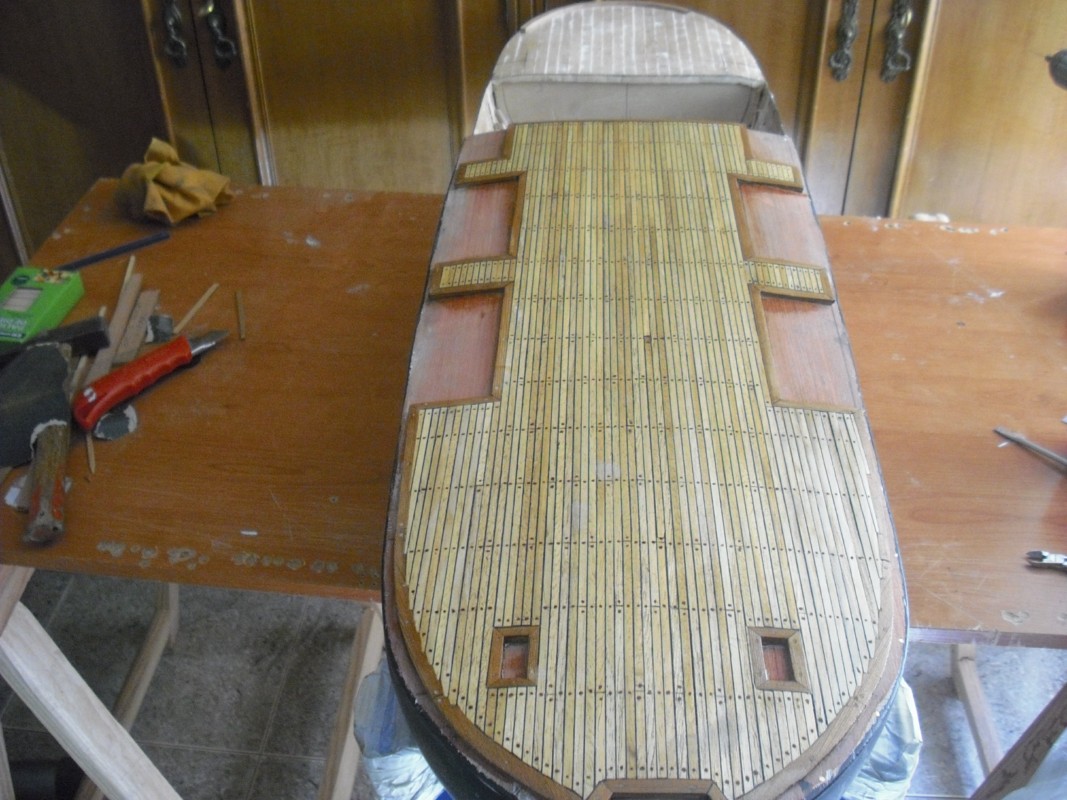

Terminada cubierta principal y sus tapines...

Avatar de Usuario
Capitan Marano
Incondicional
Incondicional
Mensajes: 900
Registrado: Jue Oct 07, 2010 11:49 pm
Ubicación: Martinez - Buenos Aires - Argentina

Re: En grada el Transbordador Francisco Montenegro

Mensaje por Capitan Marano » Lun Ago 06, 2012 3:49 pm

Avanza rápido, busque en internet algunas fotos de este transbordador y también encontré su historia. Va a ser un muy lindo proyecto. Felicitaciones !!!
Saludos:
Alejandro Marano

Finalizado: Cuter Luisito
Comenzado: Fragata Confederación de 36 cañones- 1778

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6550
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: En grada el Transbordador Francisco Montenegro

Mensaje por gerardo navarro » Mar Ago 07, 2012 3:07 am

que hermosa esa cubierta, como alcanza a verse tan real la brusca, en la tablazon, eso si es saber trabajar...... a ver jovencito ud le explico a los demas compañeros que del 100% de años vividos, tiene casi 85% pisando cubiertas e por ello que eres un experto para hacerlas tan reales y bonitas.... a ver michael, confiezate pillin, je je je..


sigo atento, me dejaste anonadado con tu montenegro, .... :wink:

:wink:

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Mar Ago 07, 2012 3:14 pm

Ante todo muchas gracias por vuestros comentarios,tanto al capitan Marano como a mi querido Gerardo.Una aclaracion para Gerardo:creo que ya lo dije en algunos hilos por el foro,todo mi juventud estube trabajando en barcos de madera y de hierro,pero hacer maquetas es otro mundo diferente del cual me considero un aficionado y novato que acabo de empezar a aprender.Tan solo hice la Boumty la cual no termine,MalabaII y ahora este.un saludo y gracias...

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Mar Ago 07, 2012 8:00 pm

Algunos avances de popa...
Adjuntos

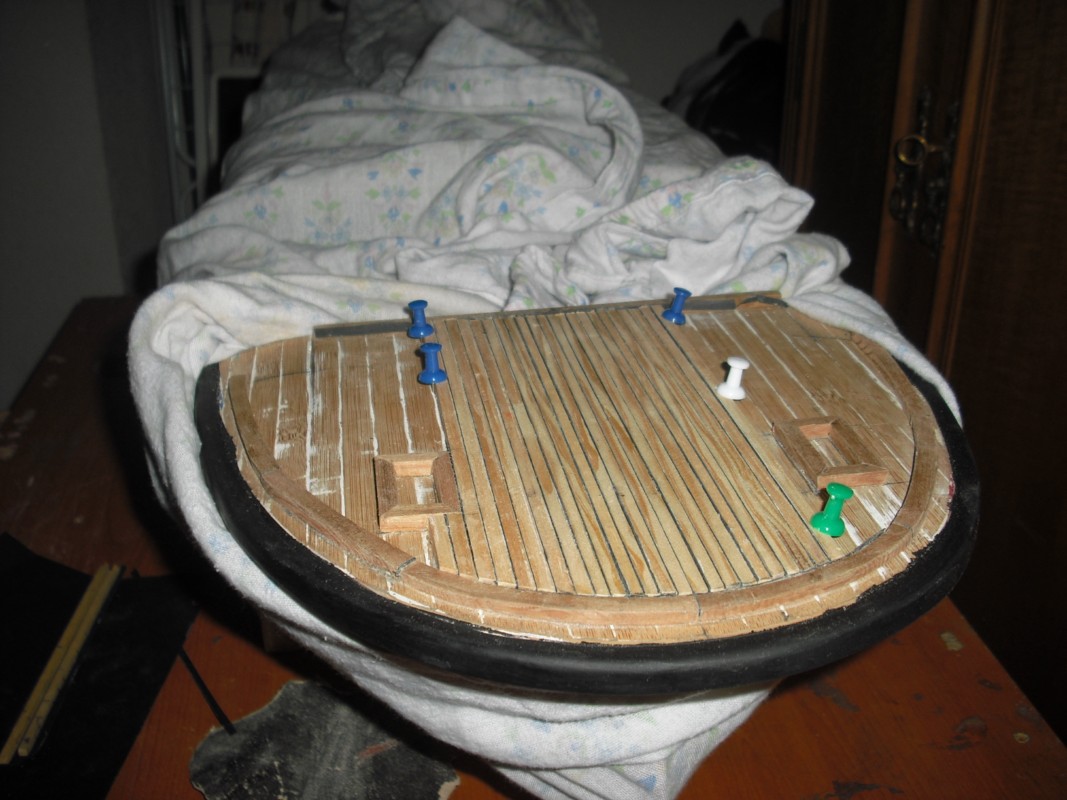

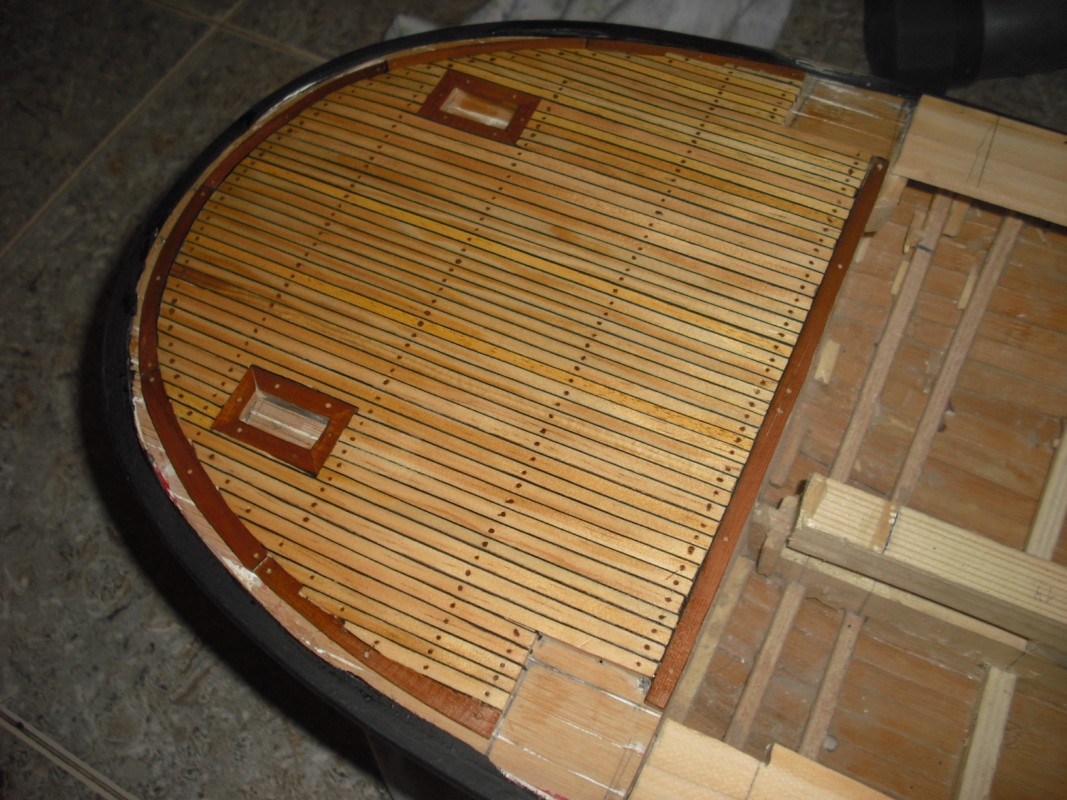

Empiezo con el forro de Popa...

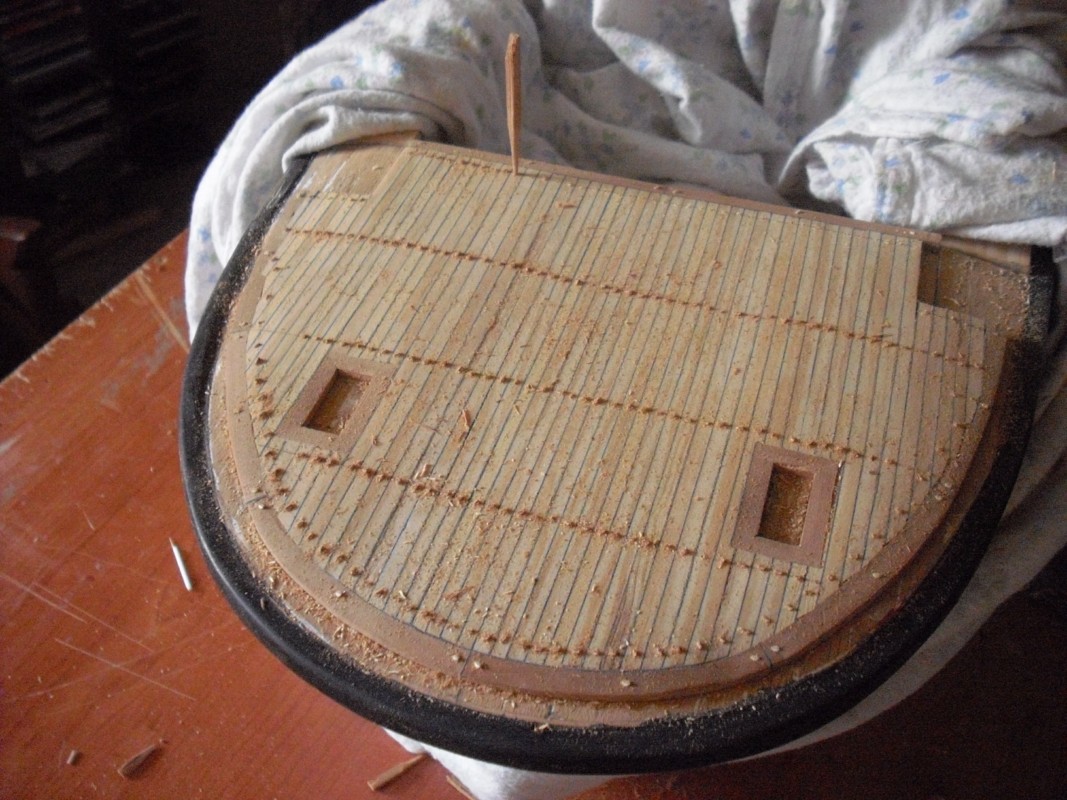

Colocando los tapines...

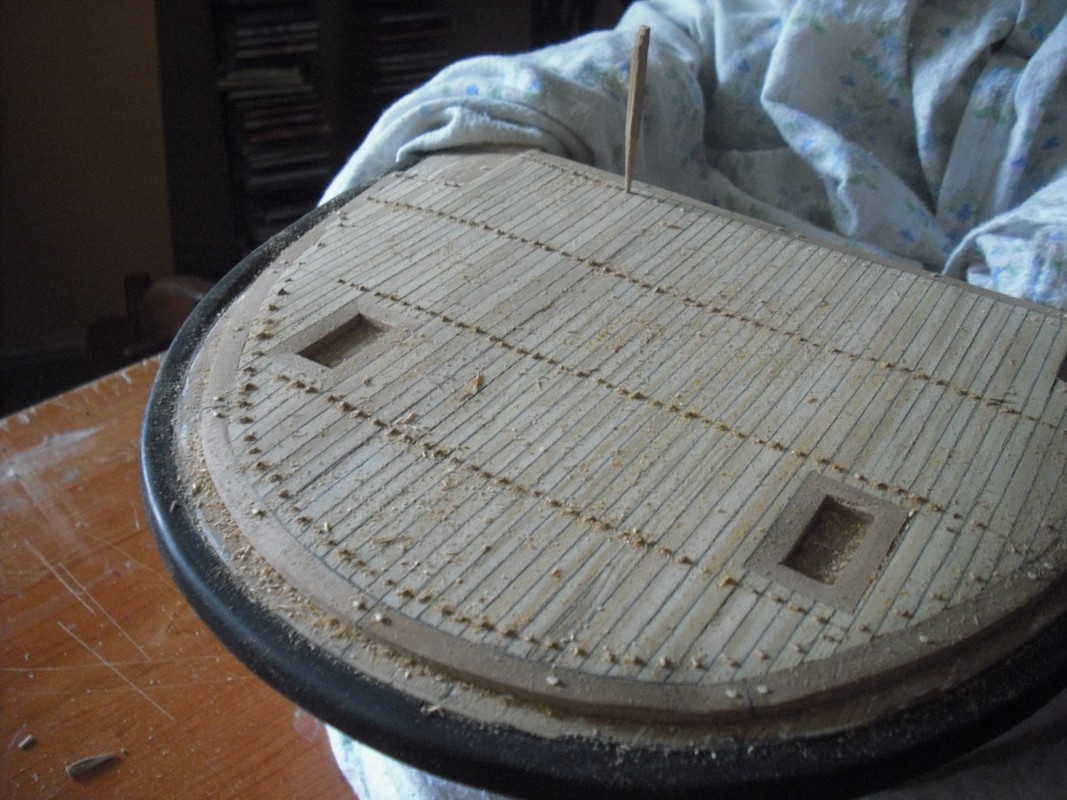

Un poco de lija y una manita de barniz mate hacen el resto....

losdelgoya
Incondicional
Incondicional
Mensajes: 770
Registrado: Lun Sep 20, 2010 8:04 pm
Ubicación: Santander

Re: En grada el Transbordador Francisco Montenegro

Mensaje por losdelgoya » Mié Ago 08, 2012 4:12 am

Pues vas aprendiendo muy rápido. Está muy bien.
En alguna foto se ve que le falta algo de lija por el pantoque, pero por lo demás bien.
Saludos
Luis

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6550
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: En grada el Transbordador Francisco Montenegro

Mensaje por gerardo navarro » Mié Ago 08, 2012 5:08 pm

bien muy bien :wink: :wink:

m.carol.lolo
Aficionado
Aficionado
Mensajes: 112
Registrado: Jue Abr 28, 2011 8:47 pm
Ubicación: Sevilla

Re: En grada el Transbordador Francisco Montenegro

Mensaje por m.carol.lolo » Mié Ago 08, 2012 8:56 pm

:shock: estare pendiente de tu trabajo.pinta muy bien saludos :wink:

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Mié Ago 08, 2012 11:44 pm

Muchas gracias a todos por vuestros comentarios,me dan mucho animo para seguir.Un saludo.....

Maquinilla
Incondicional
Incondicional
Mensajes: 874
Registrado: Lun May 11, 2009 7:51 pm
Ubicación: Reus
Contactar:

Re: En grada el Transbordador Francisco Montenegro

Mensaje por Maquinilla » Jue Ago 09, 2012 12:49 pm

Al igual que Luis, opino que para tener tan poca experiencia, estas realizando un buen trabajo.

Saludos

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Jue Ago 09, 2012 10:50 pm

Gracias Maquinilla por tus palabras,tu si que estas haciendo un gran trabajo,saludos...

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Jue Ago 09, 2012 11:11 pm

Bueno pongo algun avance mas....
Adjuntos
Los cintones los hice con las mismas tracas que forre el casco.Saque plantillas de madera tanto de proa como de popa y pegue unas con otras con las plantillas para cojer la forma .
cinton pegado y retirado de la platilla a falta de lijarlo y colocarlo
Cintones colocados

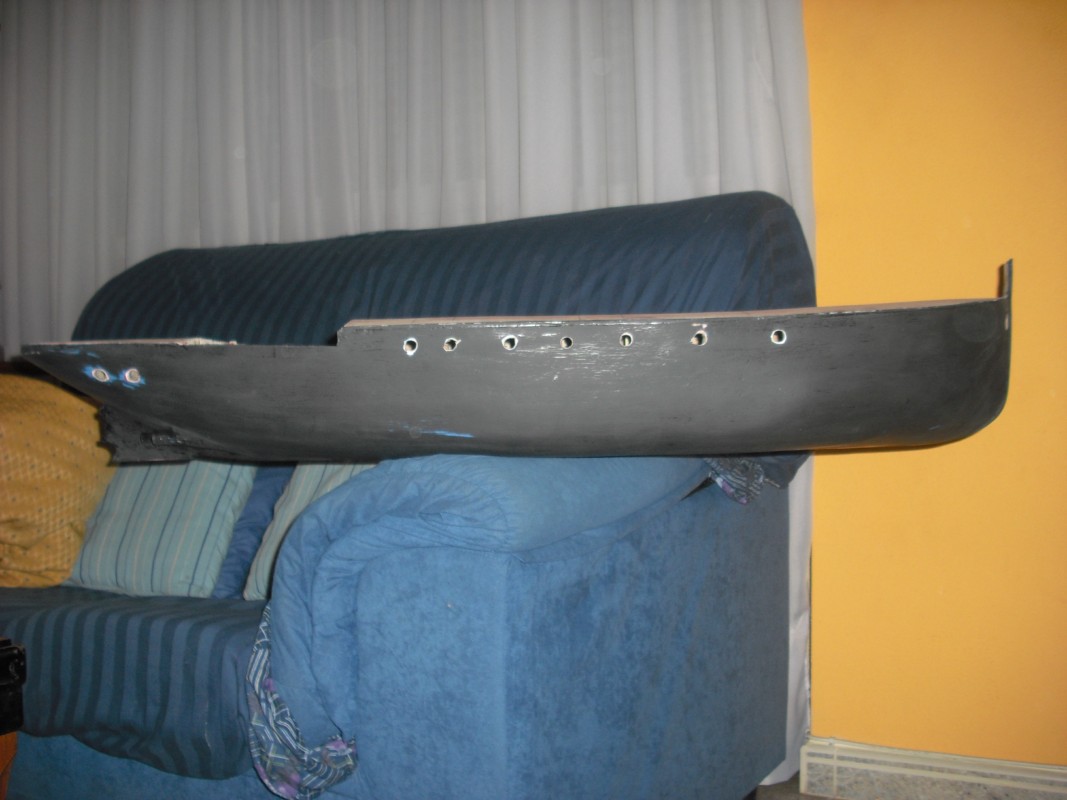

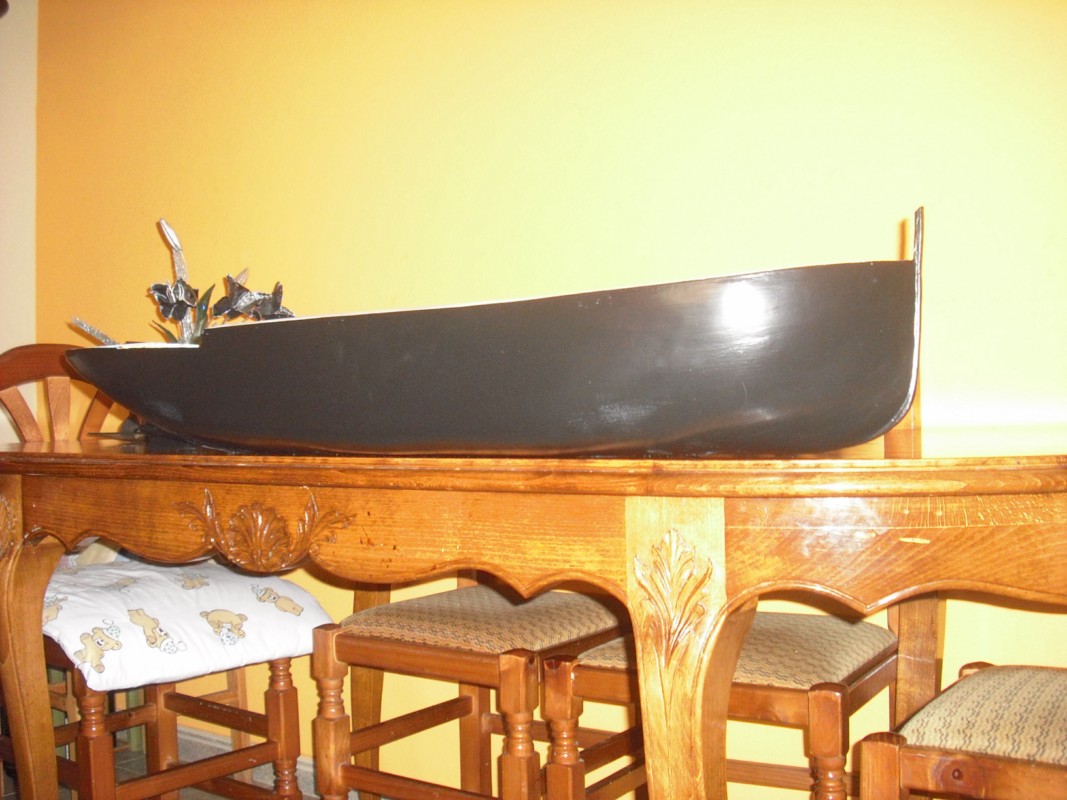

Casco con dos manos de pintura negra mate diluida...

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Lun Ago 13, 2012 2:47 pm

Saludos....mas avances,
Adjuntos

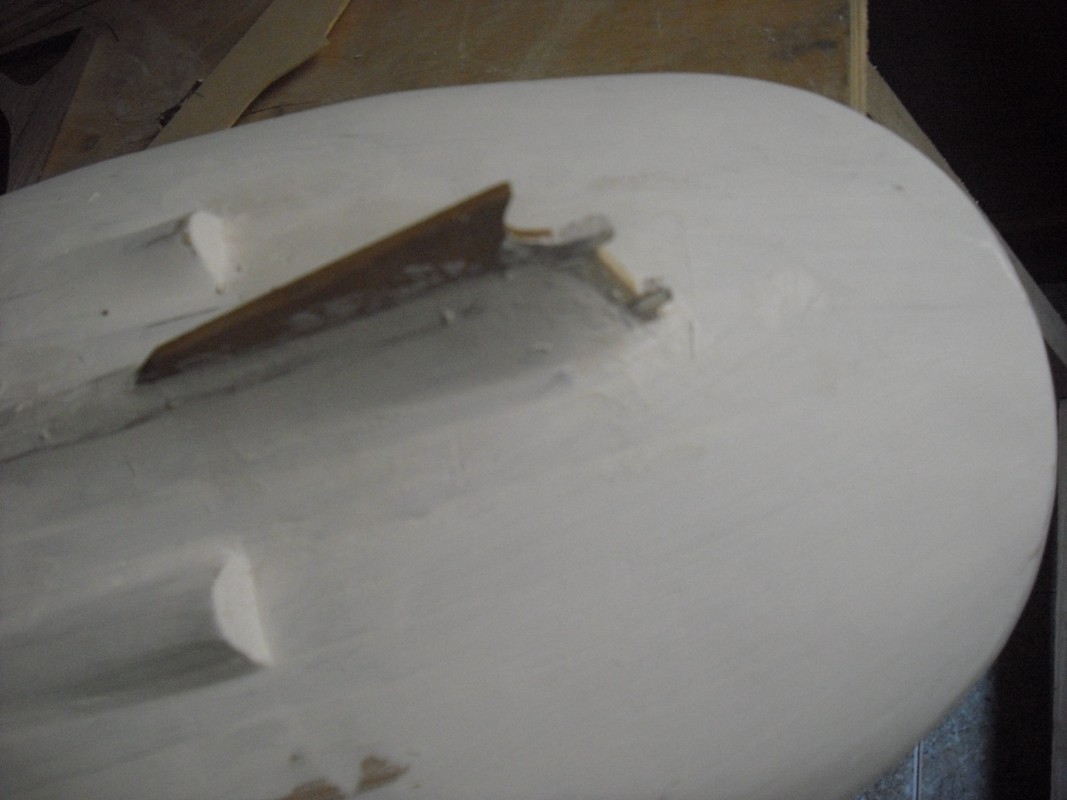

El timon esta echo parte de aluminio y parte madera...
Haciendo pruebas con la pintura.....,me parecio muy brillante.
Al final despues de varias pruebas me decidi por un rojo mate,no se si acerte con el cambio.

carlos huarte
Miembro Leal
Miembro Leal
Mensajes: 1188
Registrado: Mié Jul 11, 2012 12:00 pm

Re: En grada el Transbordador Francisco Montenegro

Mensaje por carlos huarte » Lun Ago 13, 2012 4:17 pm

felicitaciones muy bonito seguire atento tu trabajo,saludos carlos huarte.

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6550
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: En grada el Transbordador Francisco Montenegro

Mensaje por gerardo navarro » Mar Ago 14, 2012 3:27 pm

hola michael, hermoso trabajo, como va el casco, me gusta... como quedaron los colores...

:wink: :wink: :wink:

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Mar Ago 14, 2012 9:57 pm

Gracias Carlos y Gerardo un saludo y sigo con mas avances.....
Adjuntos
Nº 130.JPG
Colocacion de bitas de popa.
Nº 131.JPG
Bitas de proa,a falta de una manita de oxido.
Mamparos de cubierta prncipal,son de DM de 3mm.
Nº 134.JPG
Nº 135.JPG
Colocando en su sitio...
Nº 138.JPG
Nº 141.JPG
Pintados y colocados en su sitio.
Nº 140.JPG
Preparando huecos de las puertas..
Nº 146.JPG
Nº 148.JPG
Falta algunas puertas y retocar los zocalos...
CIMG4831 [Desktop Resolution].JPG
Terminados.....
CIMG4879 [Desktop Resolution].JPG
Diseñando torre cortafuegos....

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6550
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: En grada el Transbordador Francisco Montenegro

Mensaje por gerardo navarro » Mié Ago 15, 2012 4:11 pm

hola michael, por los avances, vas como te lo he repetido, excelente, todo muy bonito y bien trabajado, lo que tengo es una duda, y se que ya pues todo esta hecho ya, pero tuviste cuidado en controlar bien la escala, cuando empece mi primer modelo mis amigos me sugirieron hacer una figura a escala de una persona, para poder ir controlando todo lo que hacemos y no salirnos de escala, lo digo porque veo algo alta las paredes de los mamparos, o me parece a mi je je je, bueno esperemos como sigue la construccion...


saludos... :wink: :wink: :wink:

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Jue Ago 16, 2012 12:28 am

Hola Gerardo,gracias por tus comentarios.Bueno solo decirte que al barco aun le queda muchisimo por terminarlo,estas son fotos del comienzo practicamente.Y referente a los mamparos son exactamente como los unicos que dispongo de los dos planos que tengo,puede dar la impresion octica de ser grandes al estar el barco un poco vacio.Pero bueno no pretendo que sea milimetricamente exacto de escala por que me sera muy dificil,solo quiero terminarlo y que me quede mas o menos bien.Un saludo y gracias de nuevo....

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada el Transbordador Francisco Montenegro

Mensaje por michael » Jue Ago 16, 2012 8:12 pm

Sigo con algun avance mas de la torre del corta-fuegos....
Adjuntos
CIMG4882 [Desktop Resolution].JPG
Esta echa de aluminio de 2mm,unos taladros y un poco de lima.Puse las dos juntas,de esta forma salen calcadas en su forma.
CIMG4885 [Desktop Resolution].JPG
La base es aluminio y un pequeño forro de madera,(cubierta).Para unirlas entre si,hice medio corte a las dos piezas con la sierra de pelo.
CIMG4889 [Desktop Resolution].JPG
La foto no es muy nitida,pero encajan perfectamente.
CIMG4895 [Desktop Resolution].JPG
CIMG4892 [Desktop Resolution].JPG

epiedy
Incondicional
Incondicional
Mensajes: 664
Registrado: Mar Nov 23, 2010 7:12 pm
Ubicación: madrid

Re: En grada el Transbordador Francisco Montenegro

Mensaje por epiedy » Mié Ago 22, 2012 1:37 pm

Un trabajo muy bueno te sigo en silencio estare al tanto de todos tus avances.
Un saludo.
