Navio de 74 cañones *Terminado*

[jose rodriguez]

Jose: Unas preguntas,
Me acabo de fijar en la fecha de las fotos y ponen el año 2006. ¿es correcto? El trabajo que nos enseñas es de hace ya cuatro años? O es que la fecha no se corresponde a la actual?

La fecha de las fotos es la correcta, este barco lo hice en el 2006

[javimetal]

Una pregunta Jose, que no se si lo has mencionado antes o en algun otro hilo. Como haces la simulacion del calafateado?

Precioso trabajo, como todo lo que he visto hasta ahora.

Un saludo,

Javier

[jose rodriguez]

Una pregunta Jose, que no se si lo has mencionado antes o en algun otro hilo. Como haces la simulacion del calafateado?

Precioso trabajo, como todo lo que he visto hasta ahora.

Un saludo,

Javier

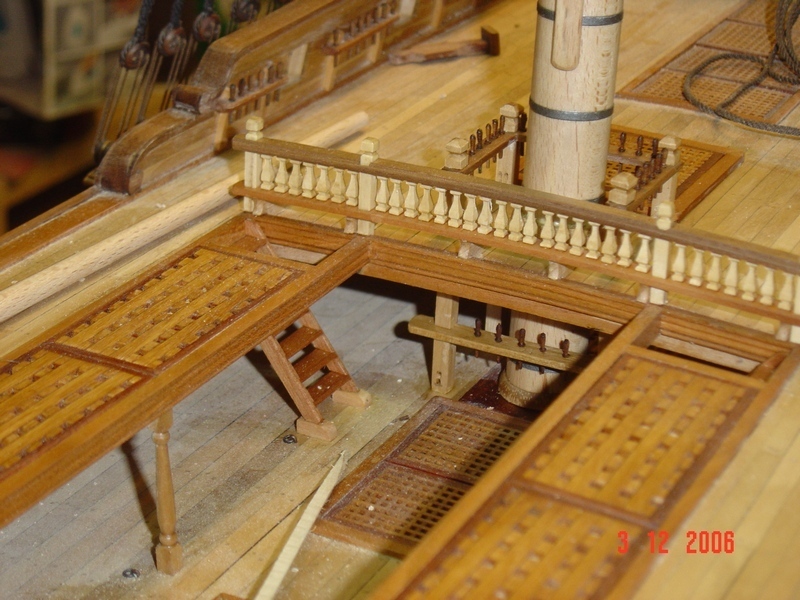

En este modelo la simulación del calafateado lo hice con cola blanca teñida con negro de humo. En otros preparo las maderas con un grueso correspondiente al ancho que han de tener las tablas de la cubierta y les doy dos o tres manos de pintura negra mate, dependiendo la escala le doy mas o menos manos, luego corto en la sierra circular las tablas con el grueso y me salen con los cantos pintados, este último método es mas limpio.

[javimetal]

Gracias por la informacion Jose. Te sigo con interes.

Un saludo,

Javier

[jose rodriguez]

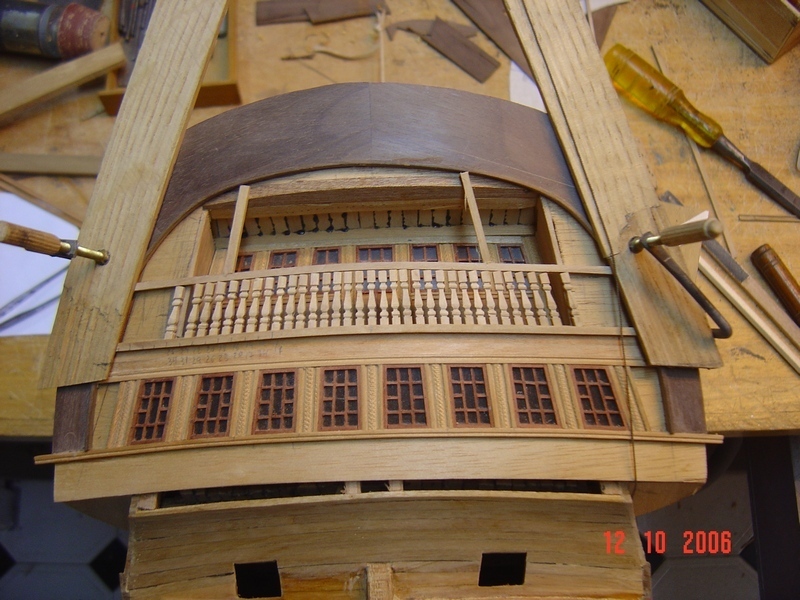

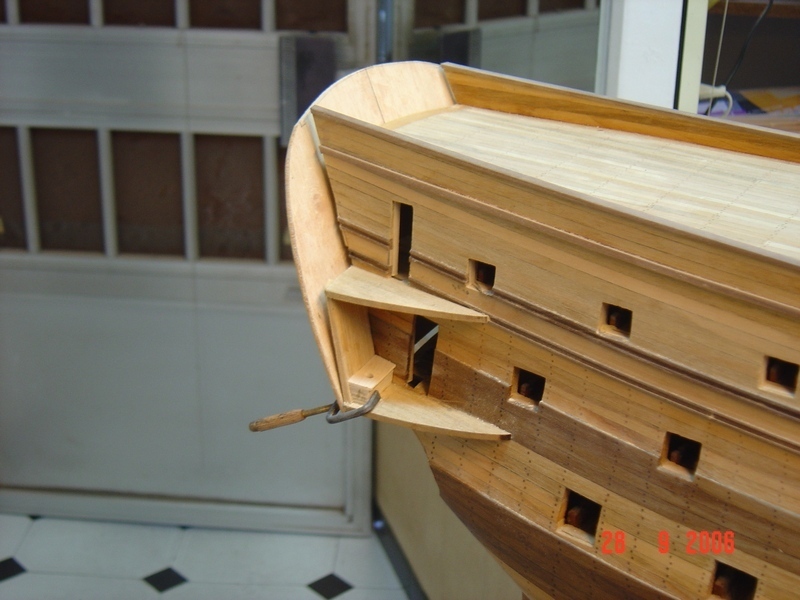

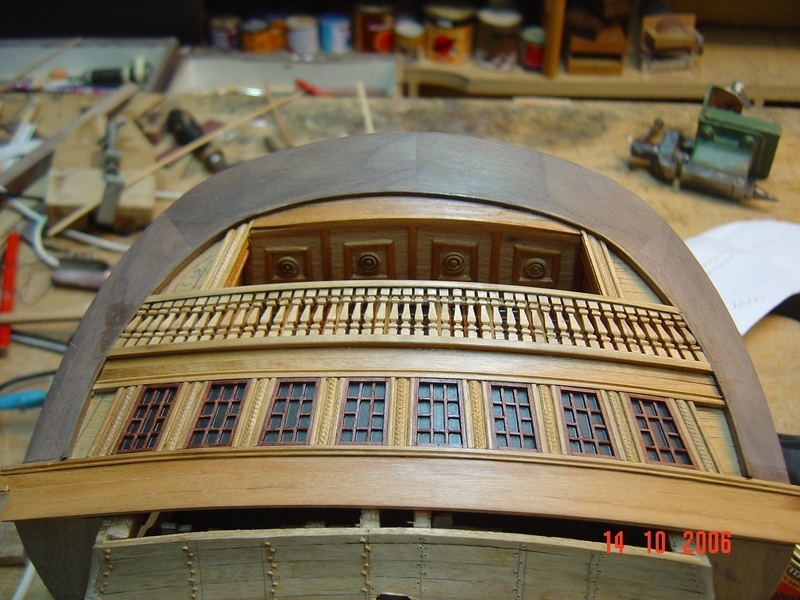

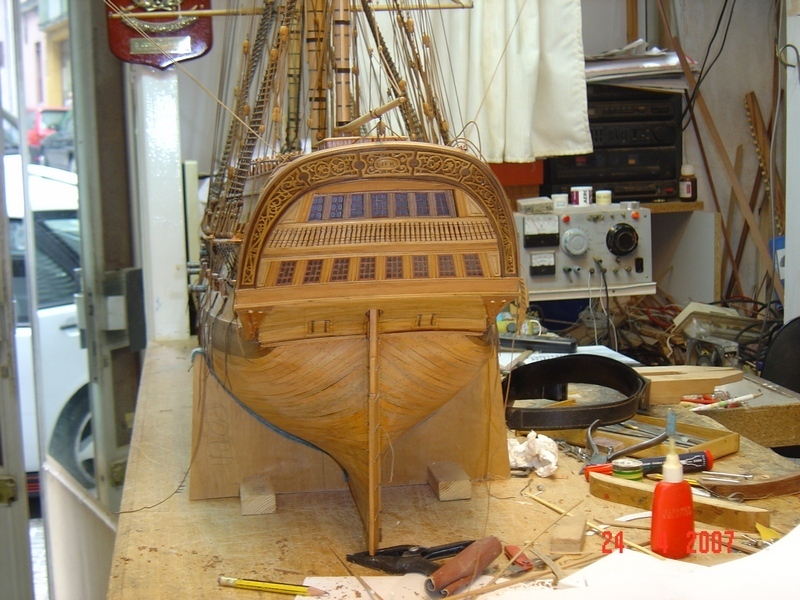

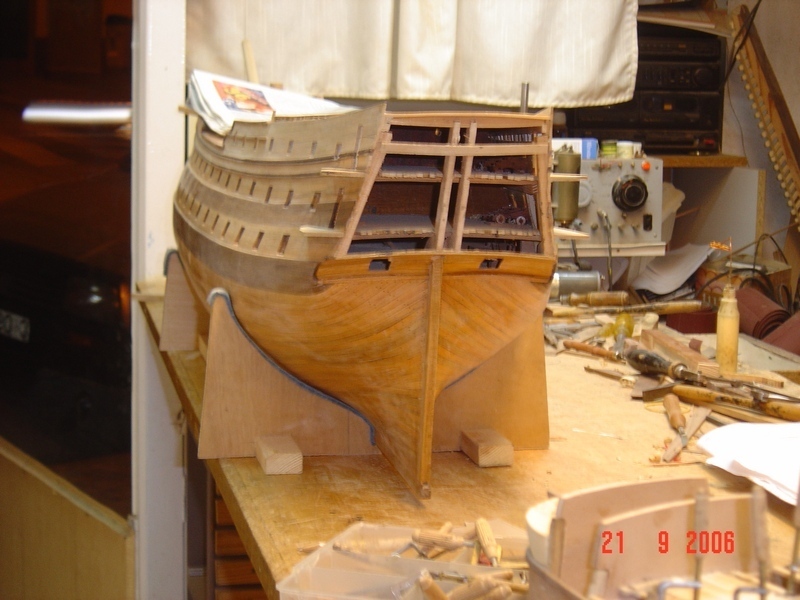

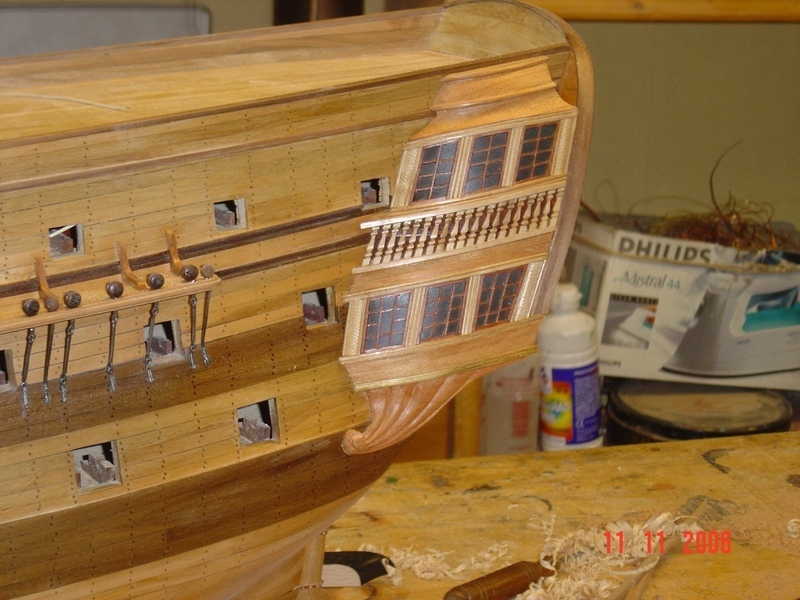

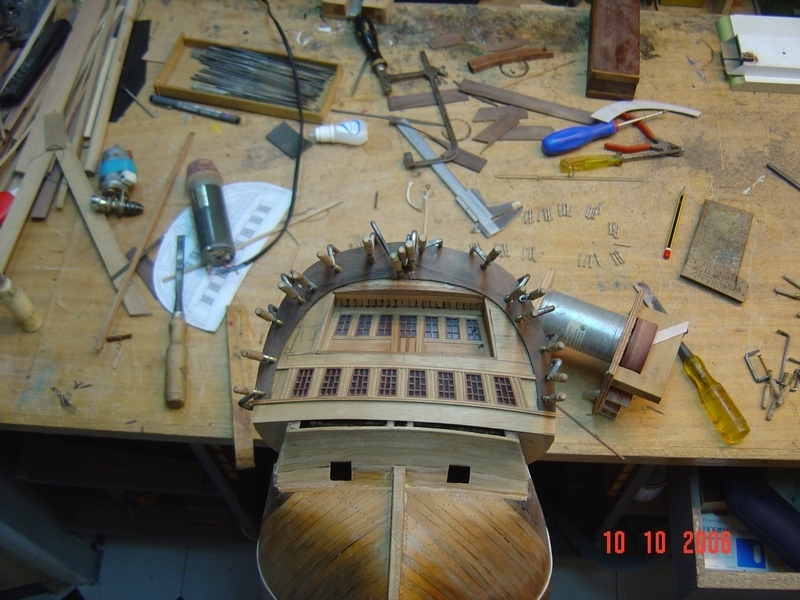

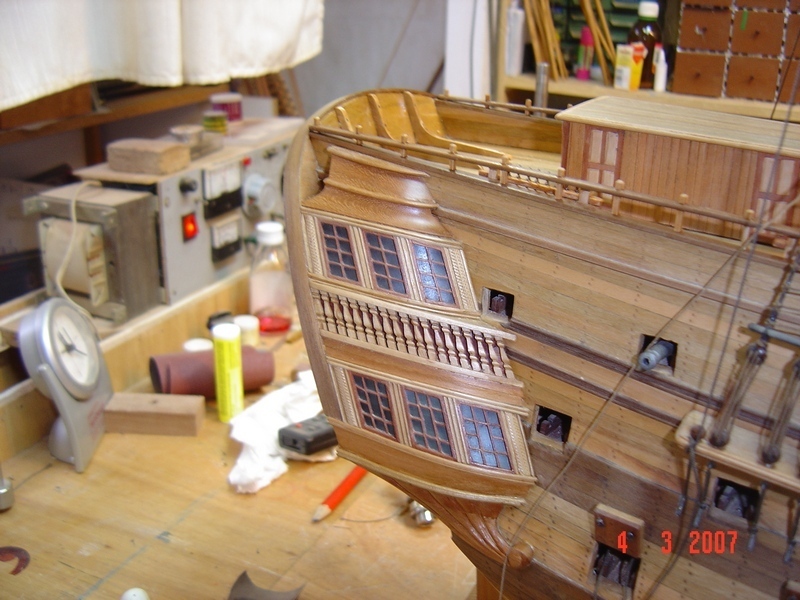

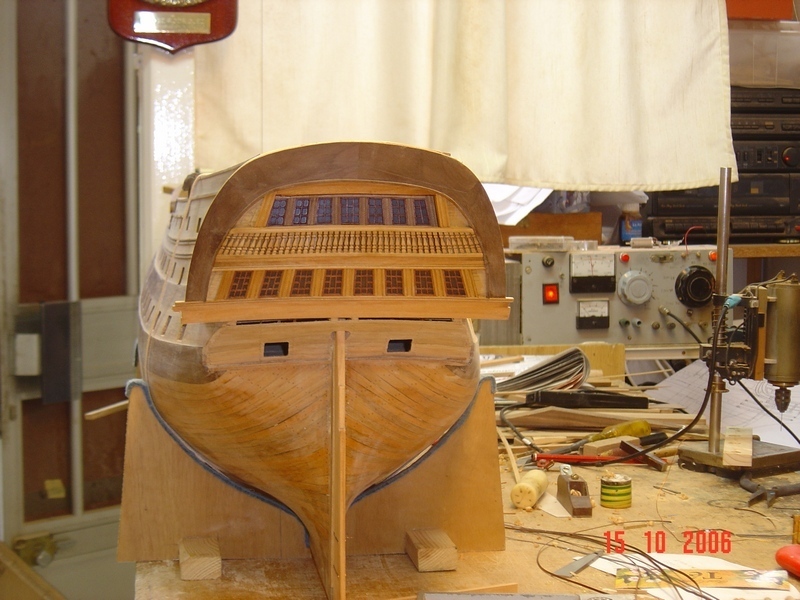

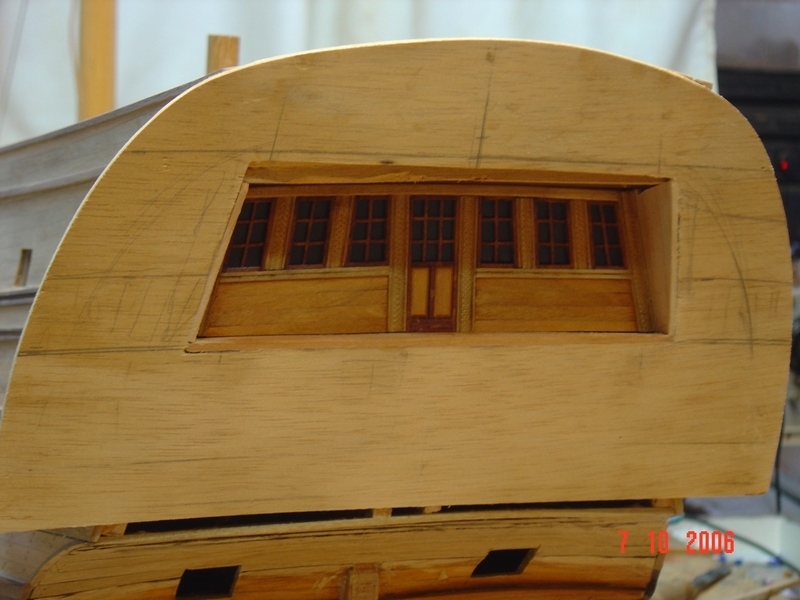

Fotos de las galerias de popa

[jose rodriguez]

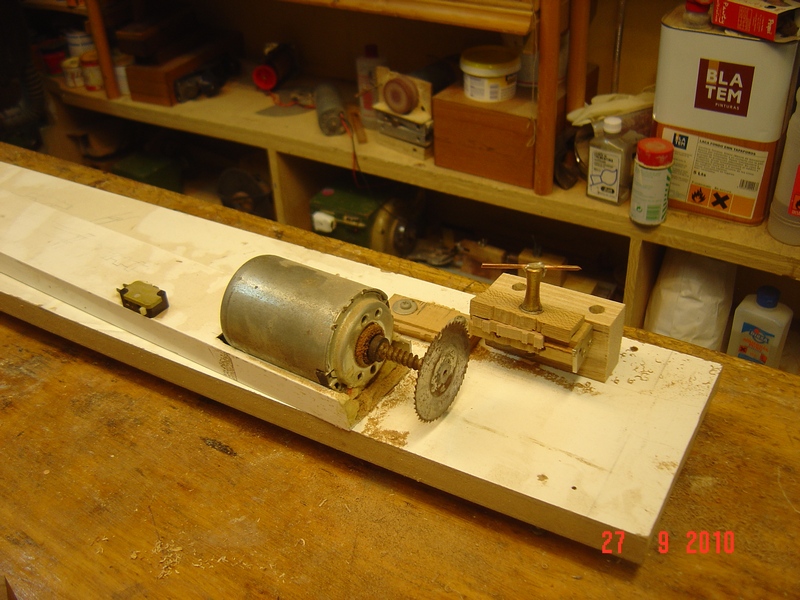

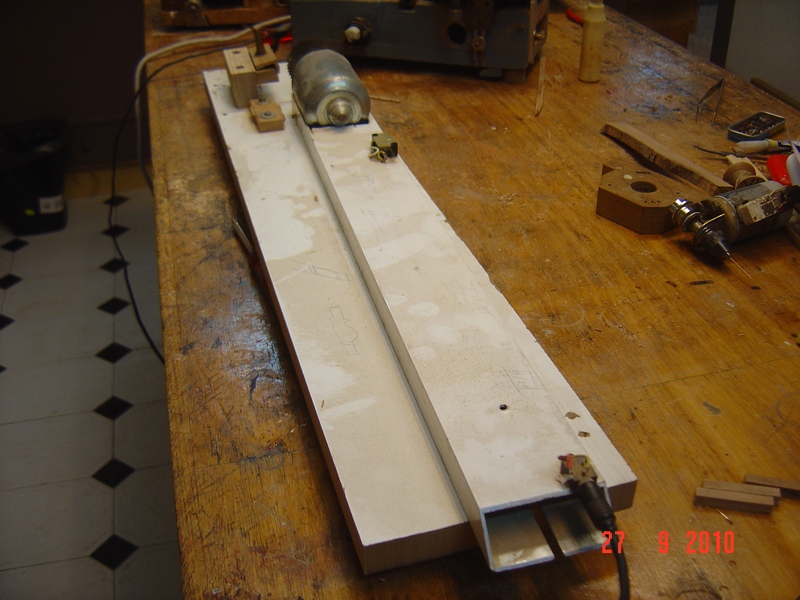

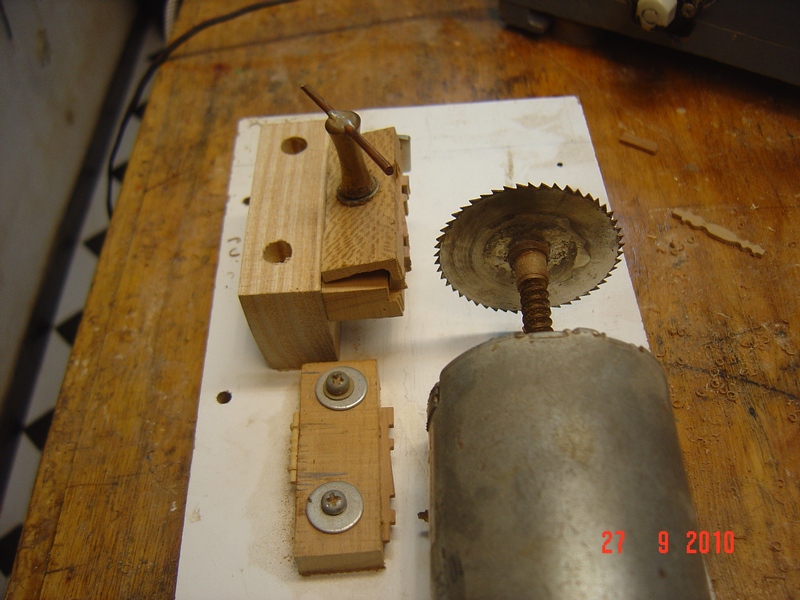

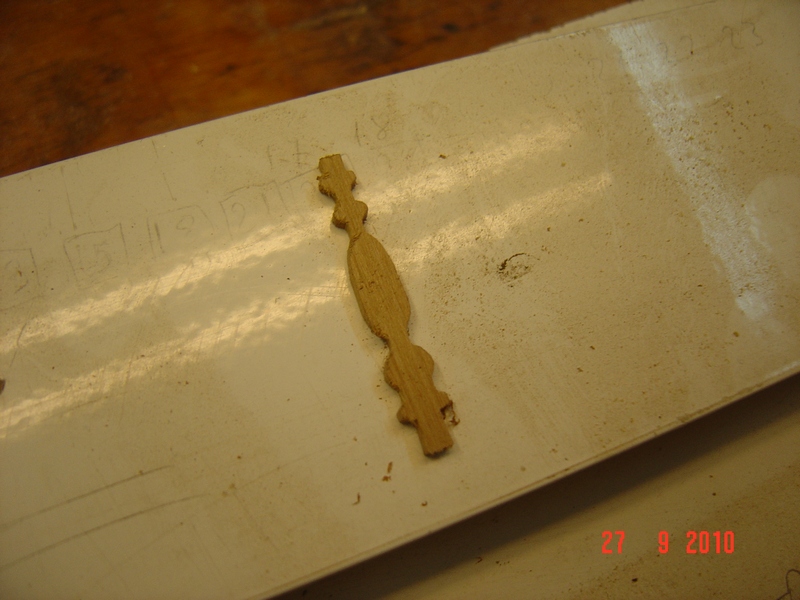

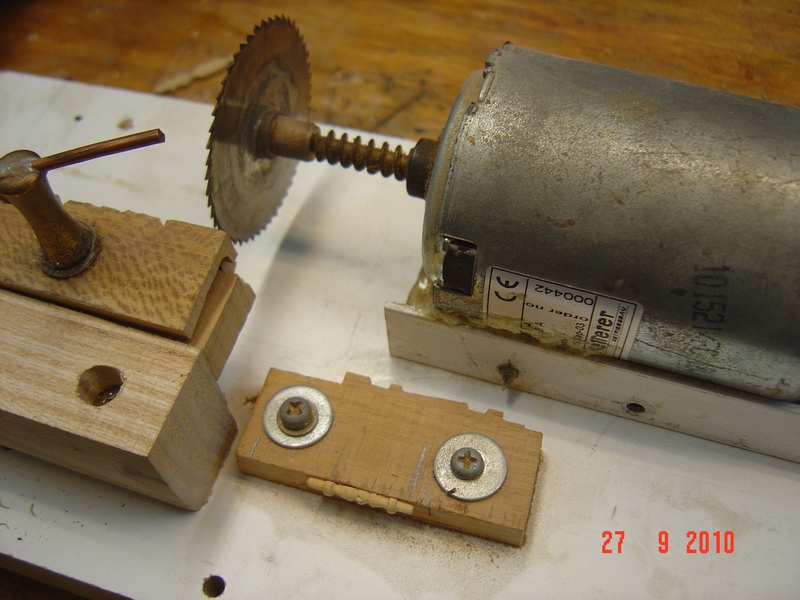

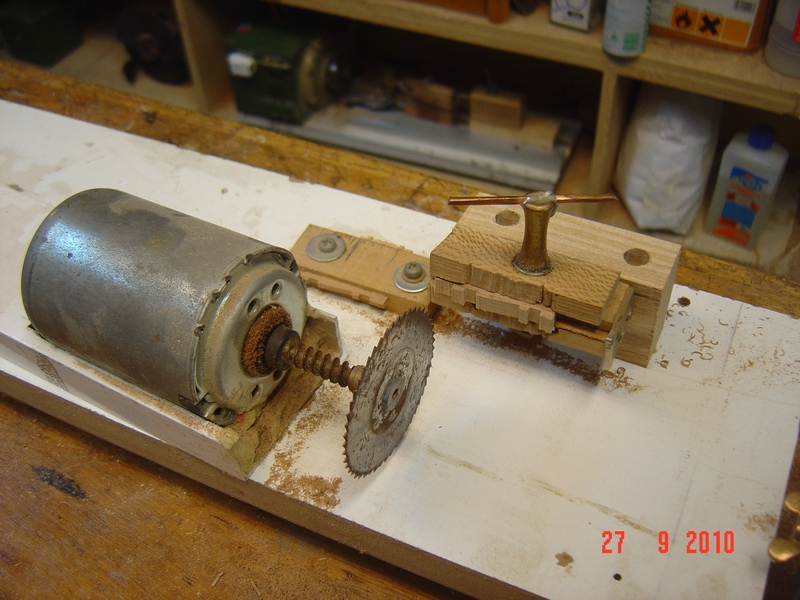

Copiador para hacer columnas cuadradas o planas

Es muy parecido al copiador del torno pero en este caso la pieza a tallar esta inmóvil, se copia una cara, se gira 90 grados y se hace otra y así las cuatro caras, todas las columnas del modelo las hice con esta máquina. Creo que con las fotos llegaran para comprender el sistema, es como un copiador de llaves

[Alfredo]

Un sistema realmente ingenioso. No sé si lo he entendido bien, el disco (y el motor y la base, lógicamente) ¿se mueven libremente?

Los "barrotes" de los laterales tienen alguna inclinación, ¿eso afecta?, quiero decir, ¿el molde es el mismo que para los centrales?

[jose rodriguez]

Un sistema realmente ingenioso. No sé si lo he entendido bien, el disco (y el motor y la base, lógicamente) ¿se mueven libremente?

Los "barrotes" de los laterales tienen alguna inclinación, ¿eso afecta?, quiero decir, ¿el molde es el mismo que para los centrales?

El motor esta sujeto a una regleta que por el otro extremo tiene una ranura que corre en un tornillo que lo deja girar y al mismo tiempo deslizarse longitudinalmente y la cabeza del tornillo impide que se salga hacia arriba.

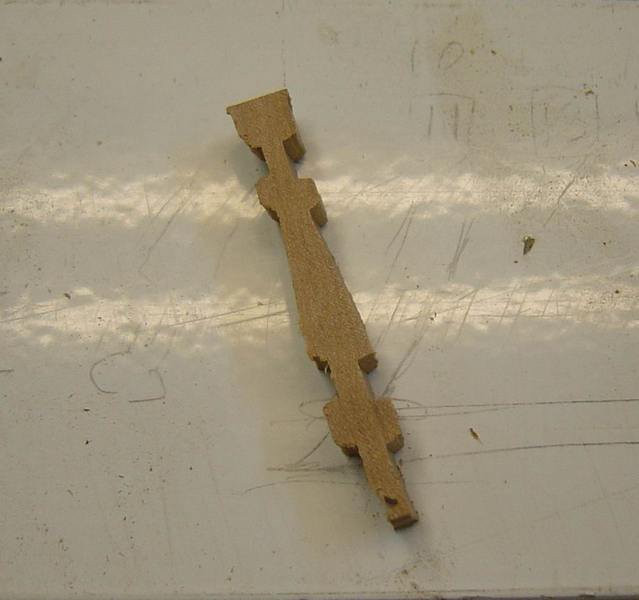

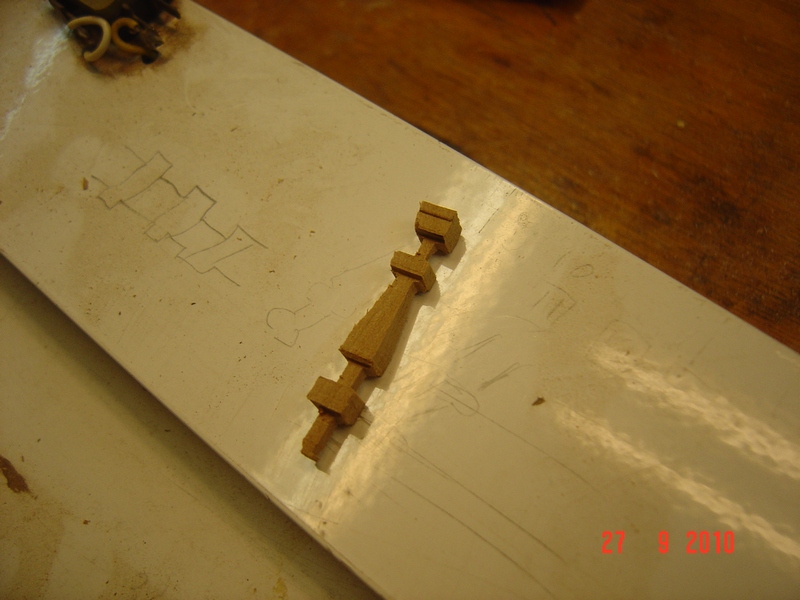

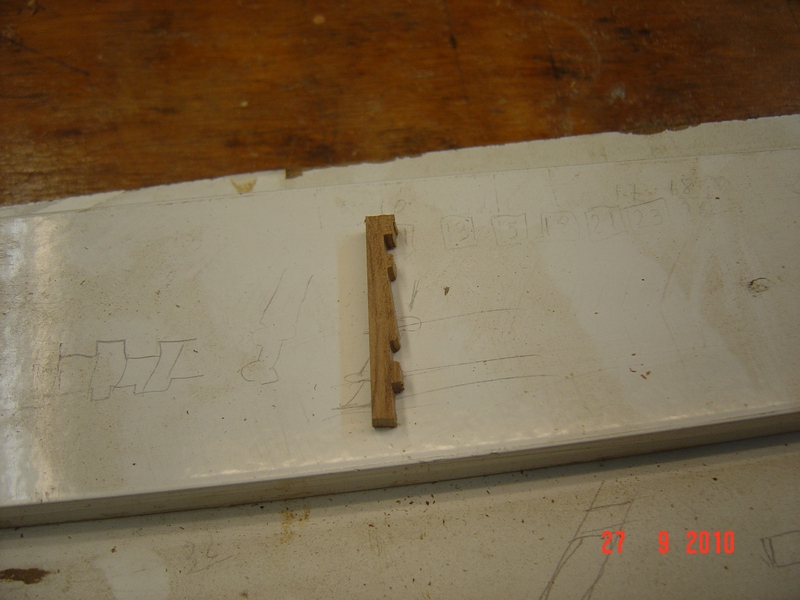

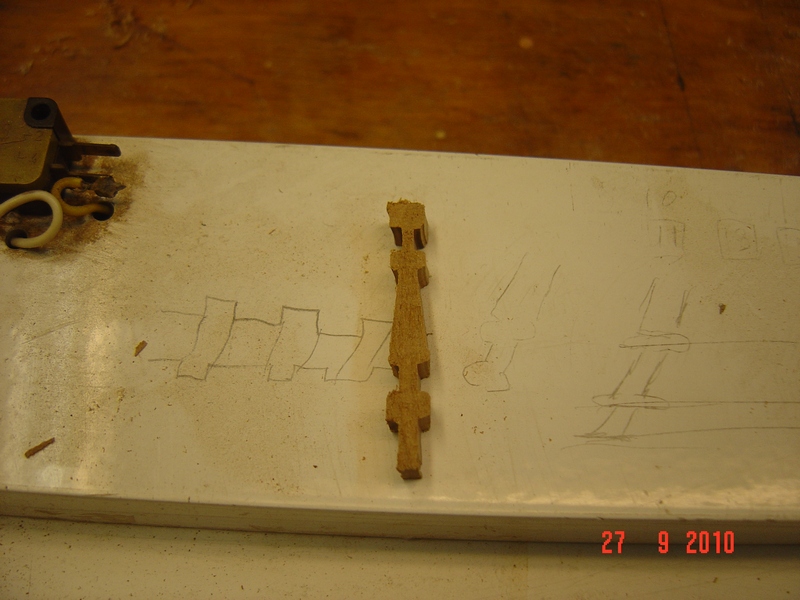

Los barrotes o columnitas que van inclinadas y con el dibujo horizontal las hago con el mismo modelo solamente desplazo la pieza al hacer la cara opuesta hacia delante o atrás para hacerlas para una u otra banda. Hago una y te pongo foto.

[Alfredo]

Qué bueno, es realmente ingenioso y los resultados que consigues están muy bien. Visto y dicho así parece una cosa realmente sencilla, pero no soy tan novato como para pensar eso

[jose rodriguez]

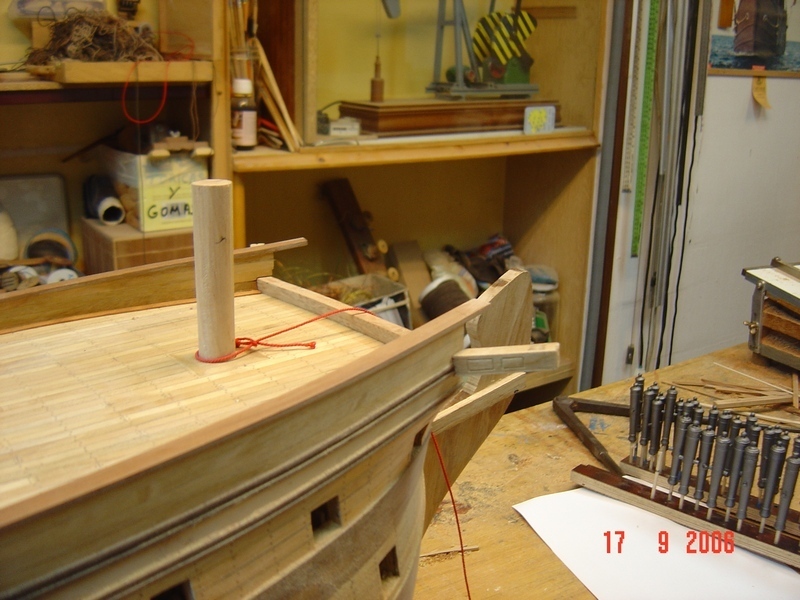

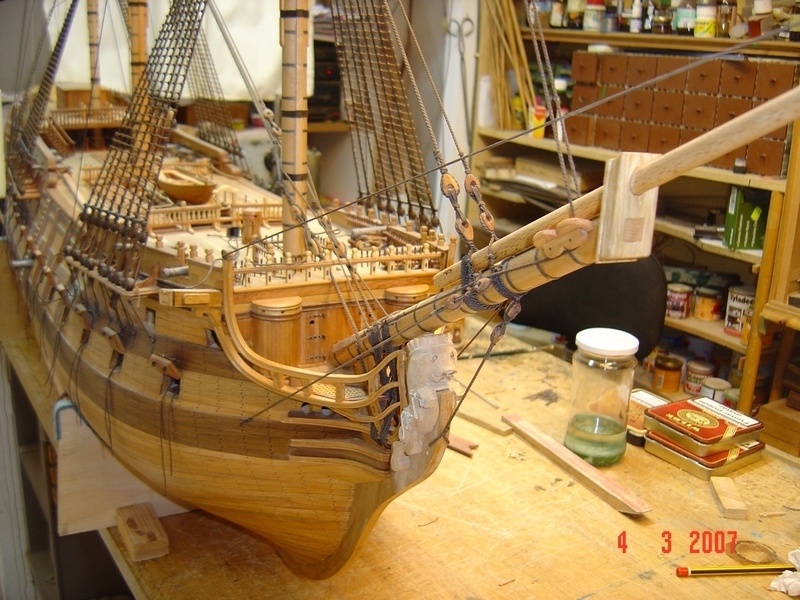

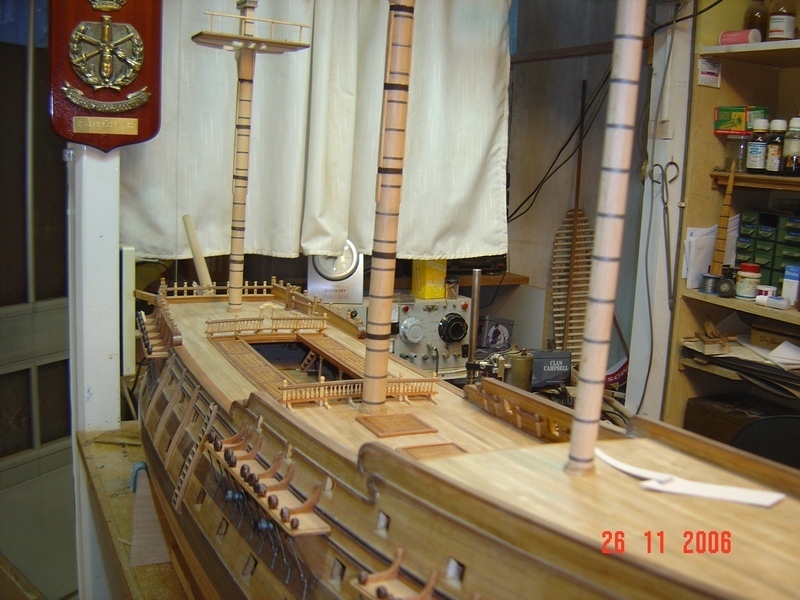

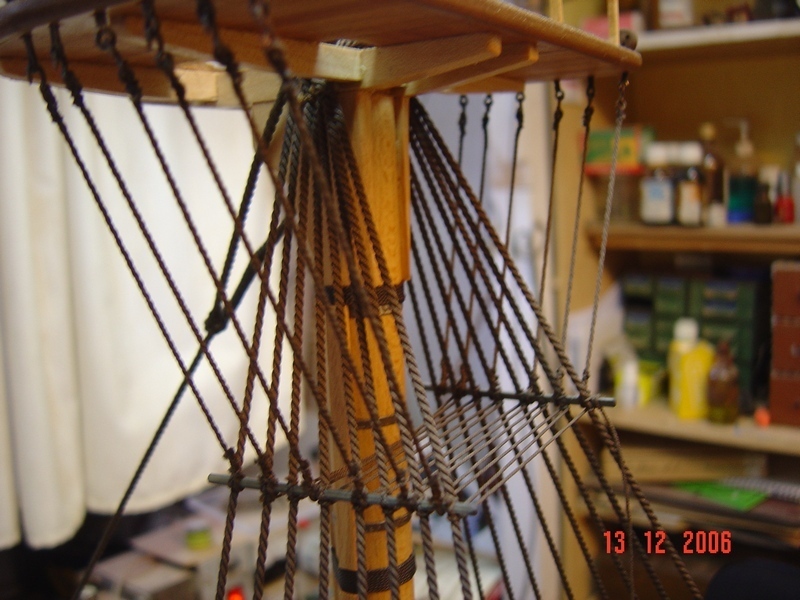

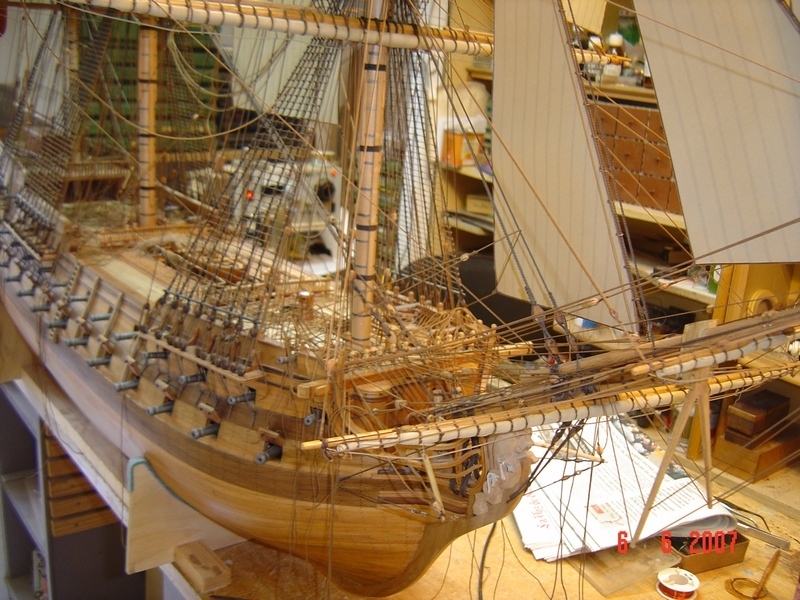

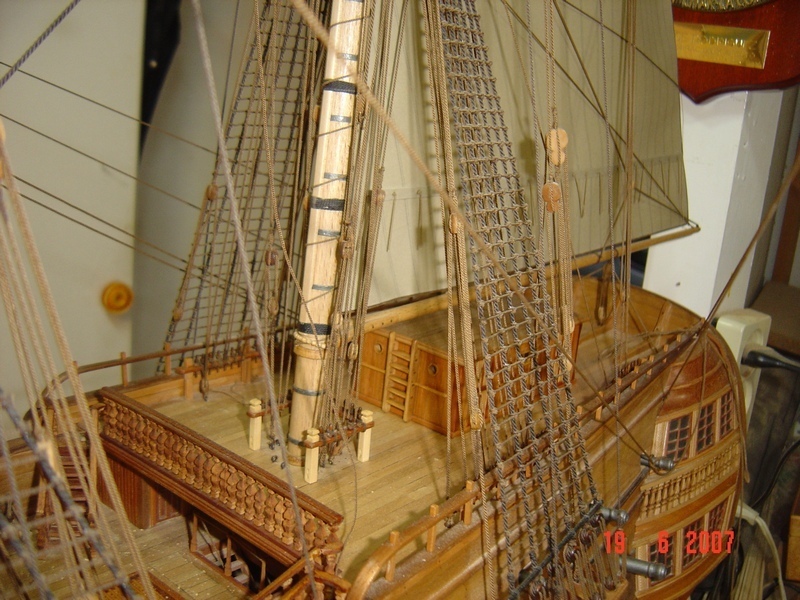

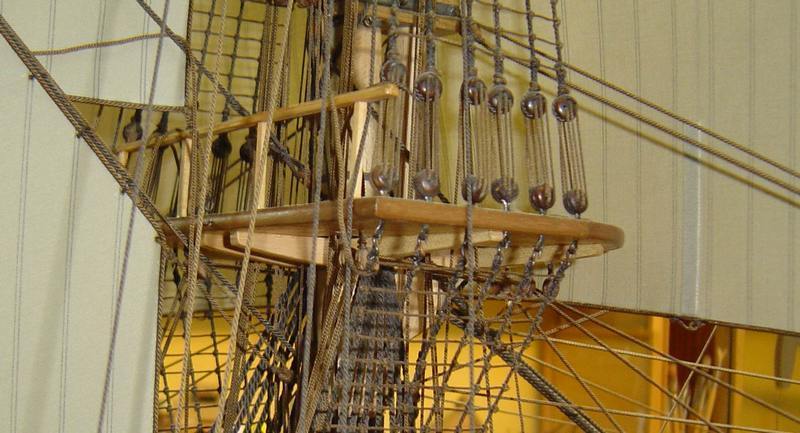

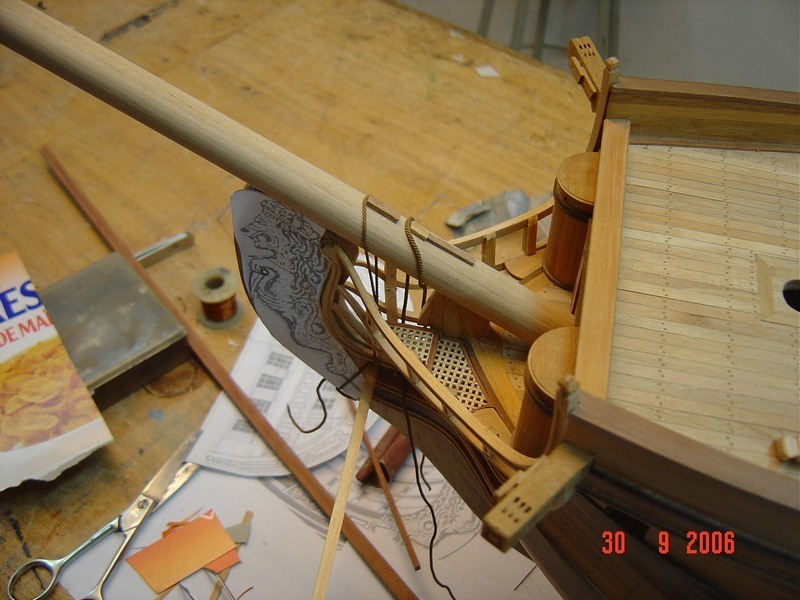

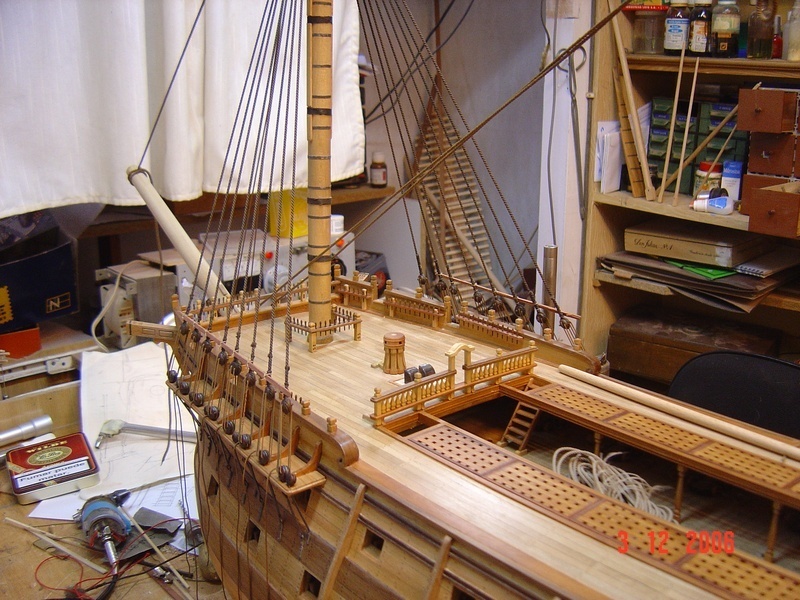

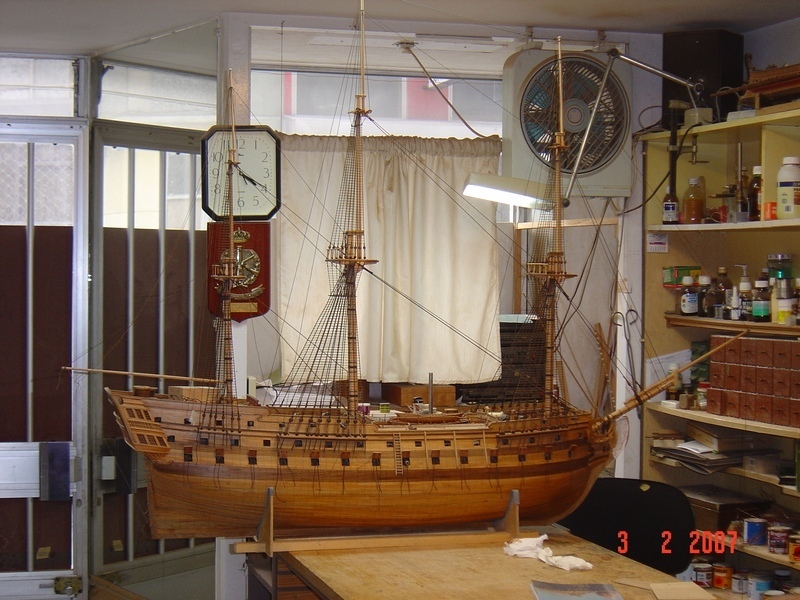

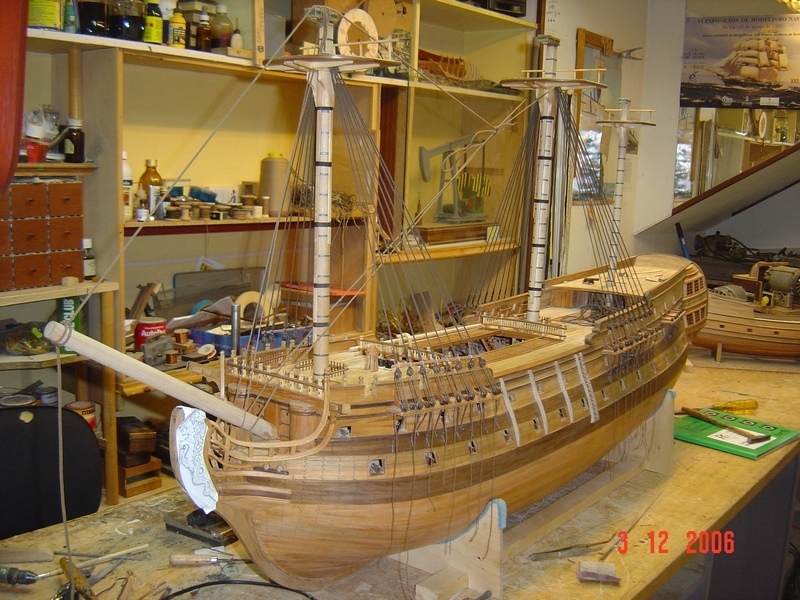

Comienza la arboladura

[Pouget]

Sí hay un adjetivo para todo lo que hace: SOBERBIO

[jose rodriguez]

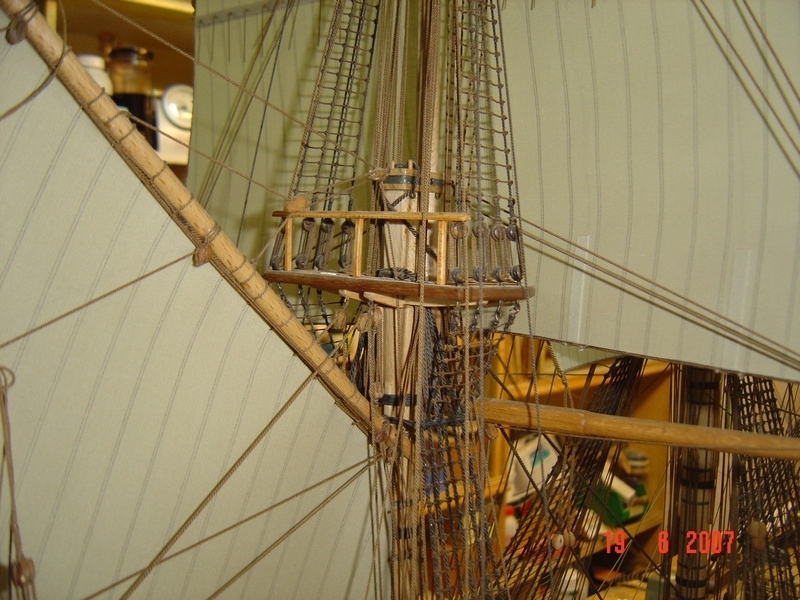

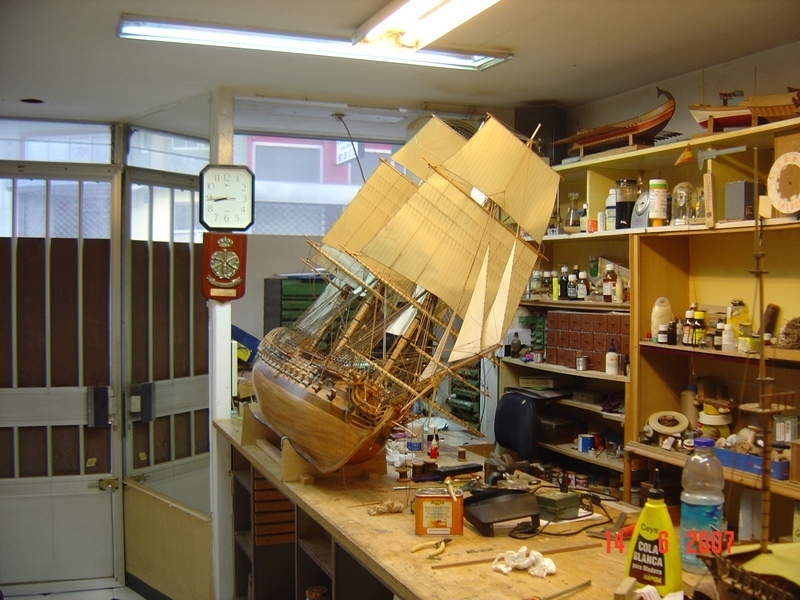

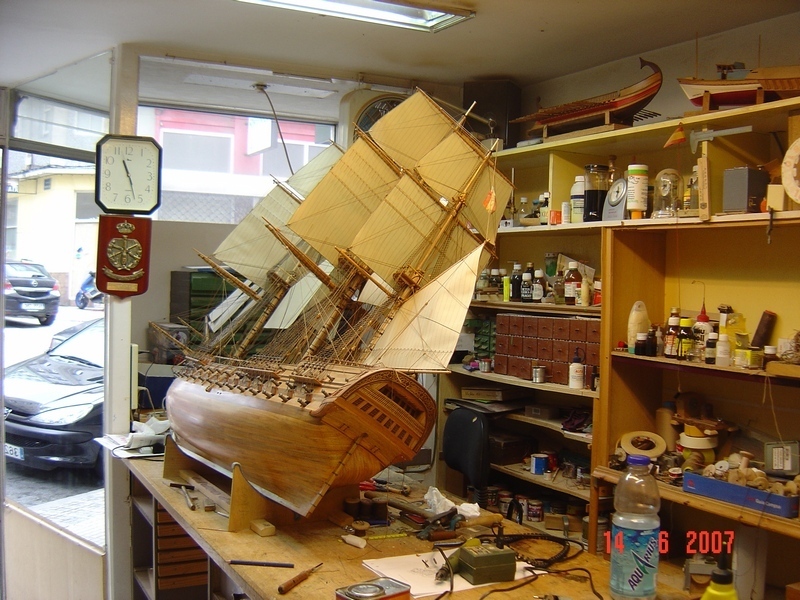

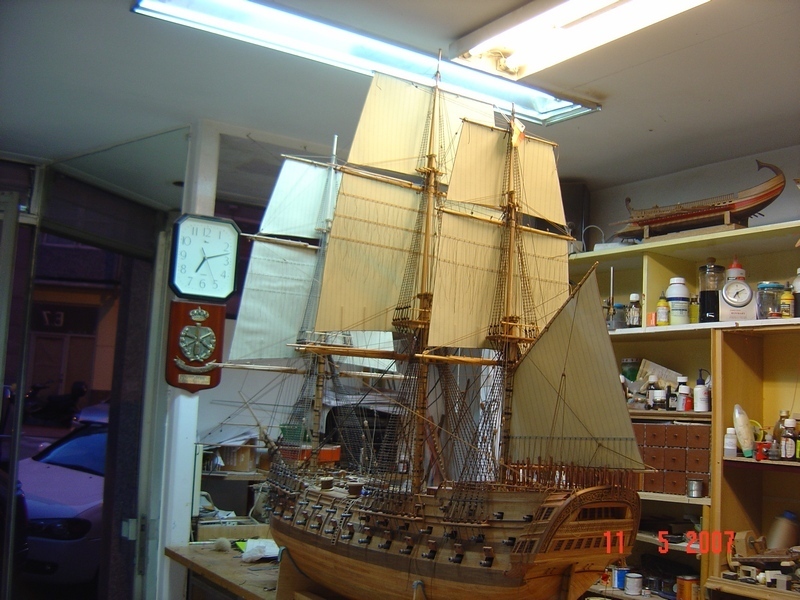

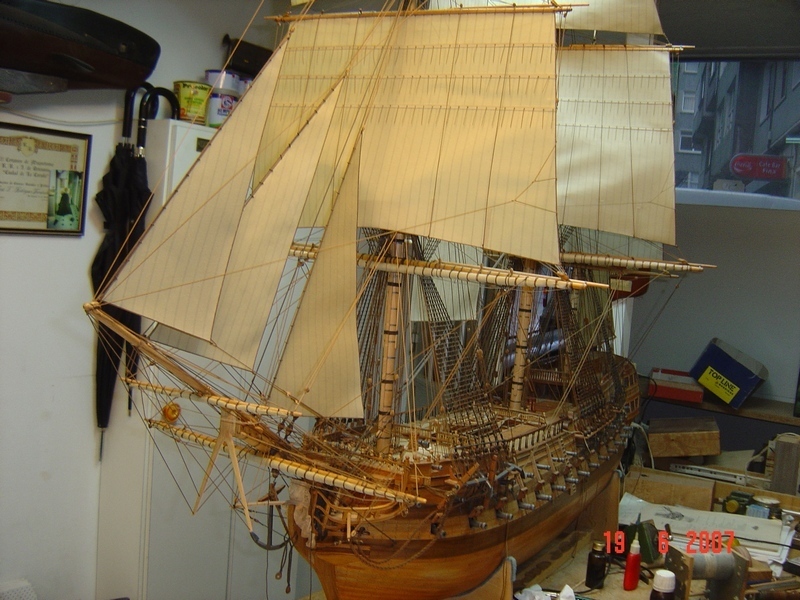

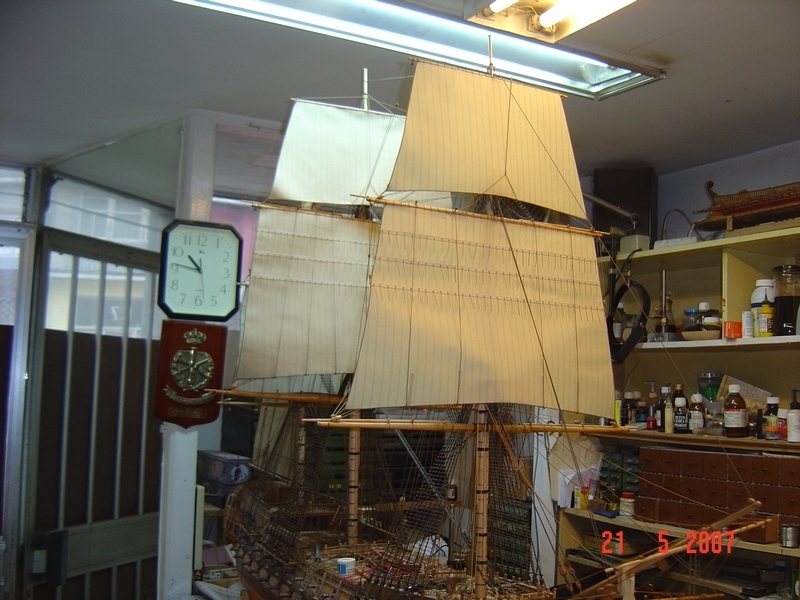

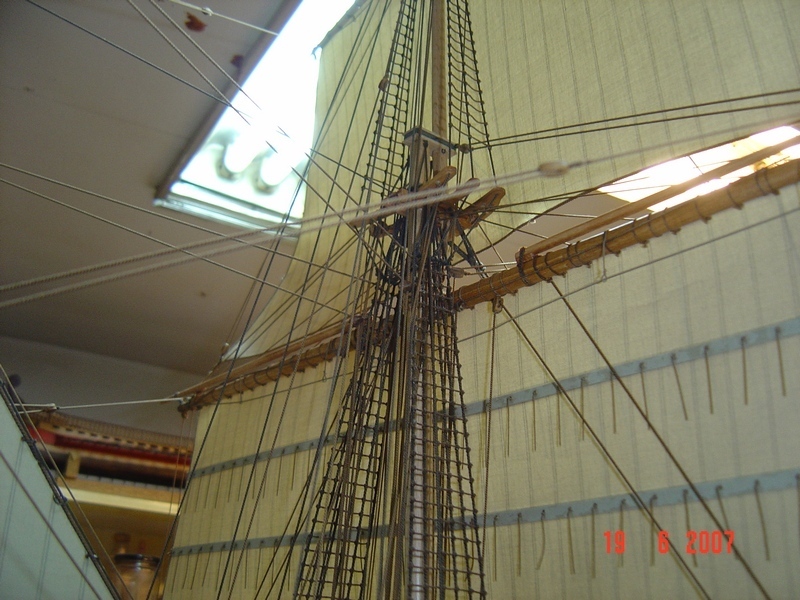

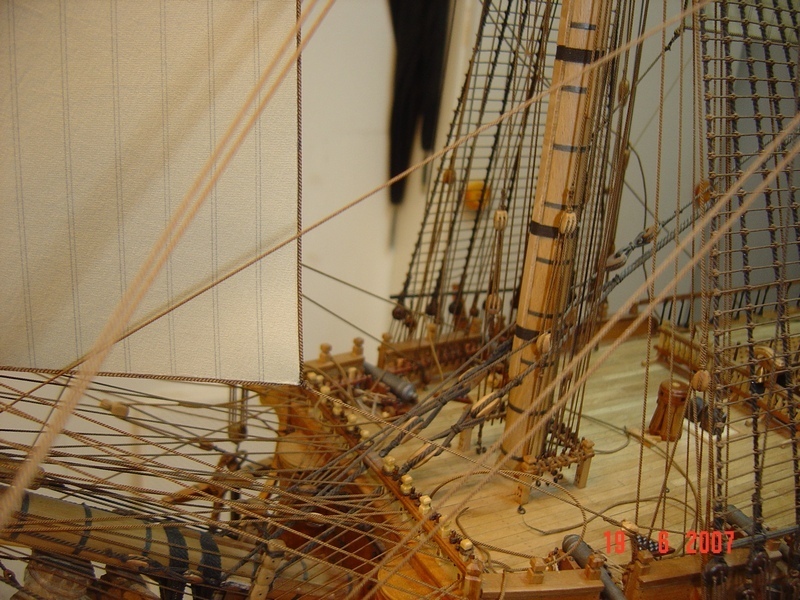

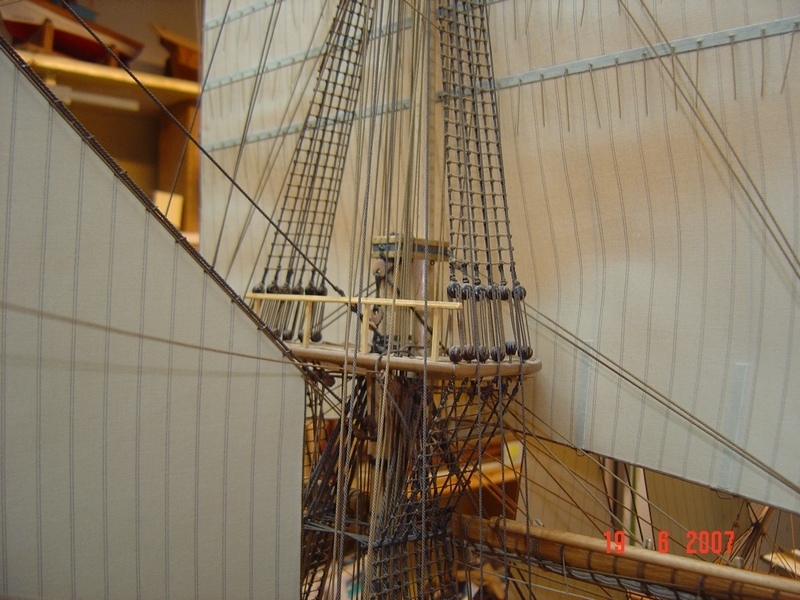

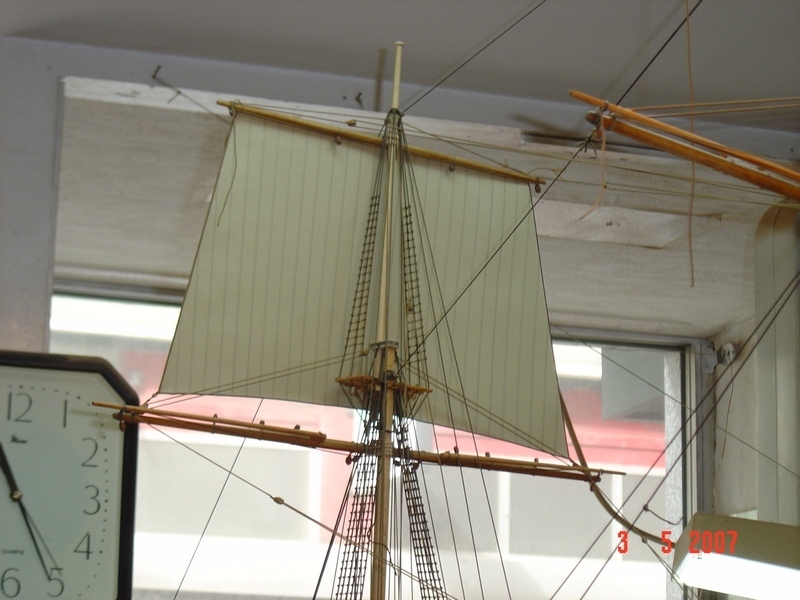

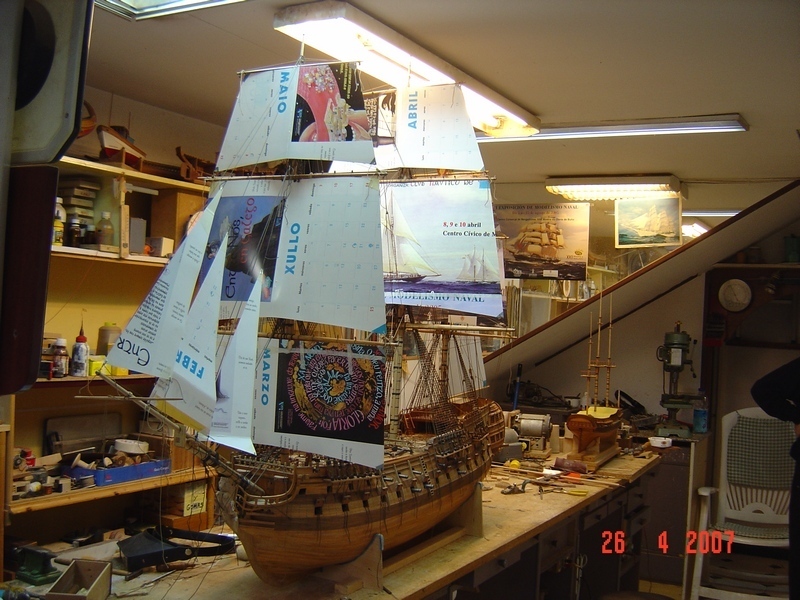

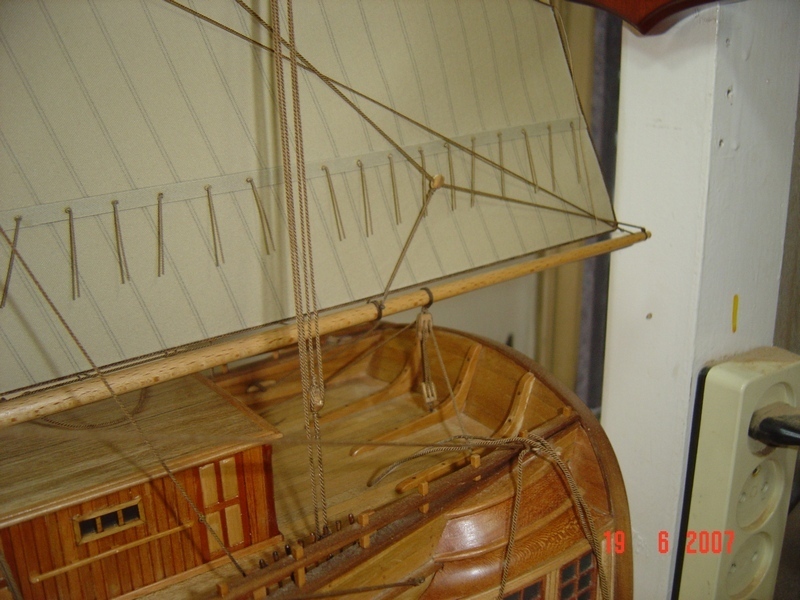

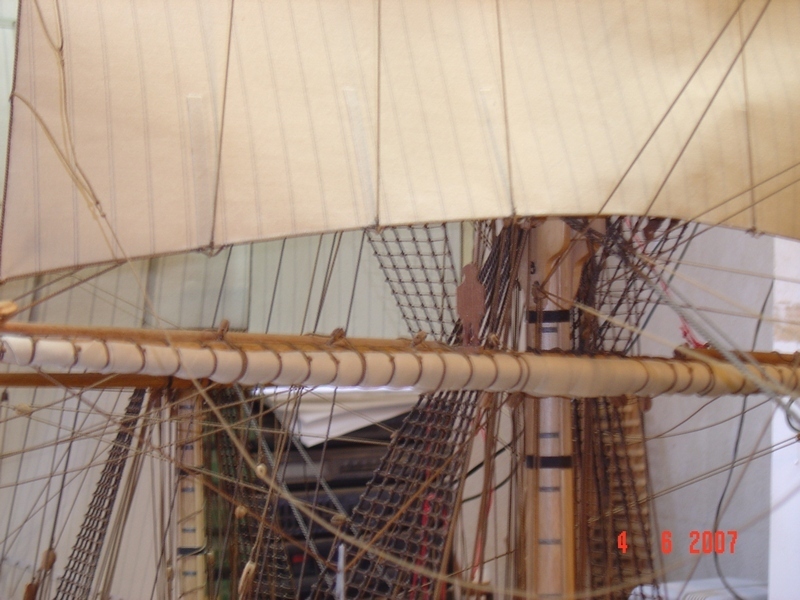

Comienzo con las velas

[jose rodriguez]

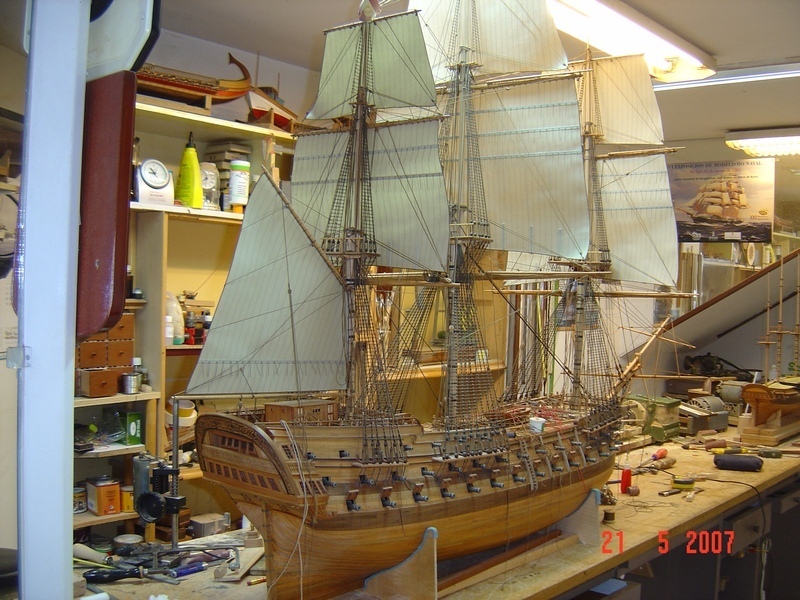

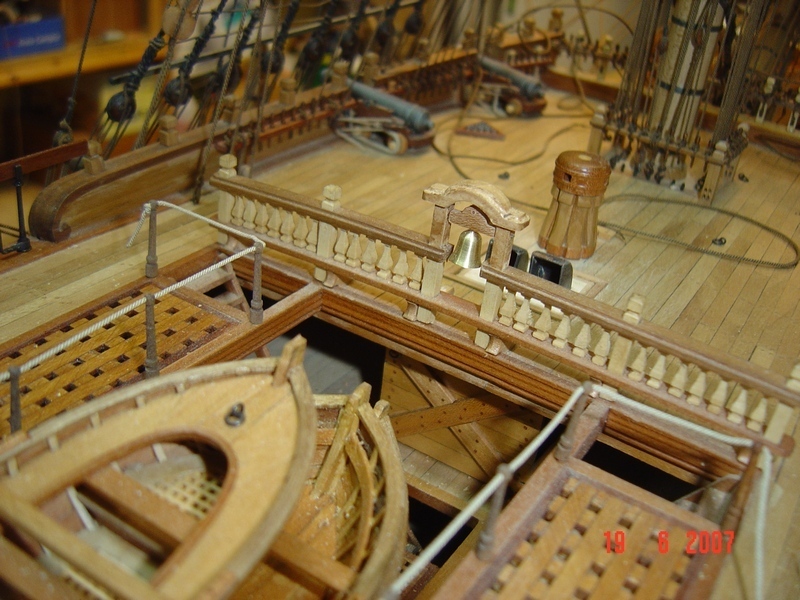

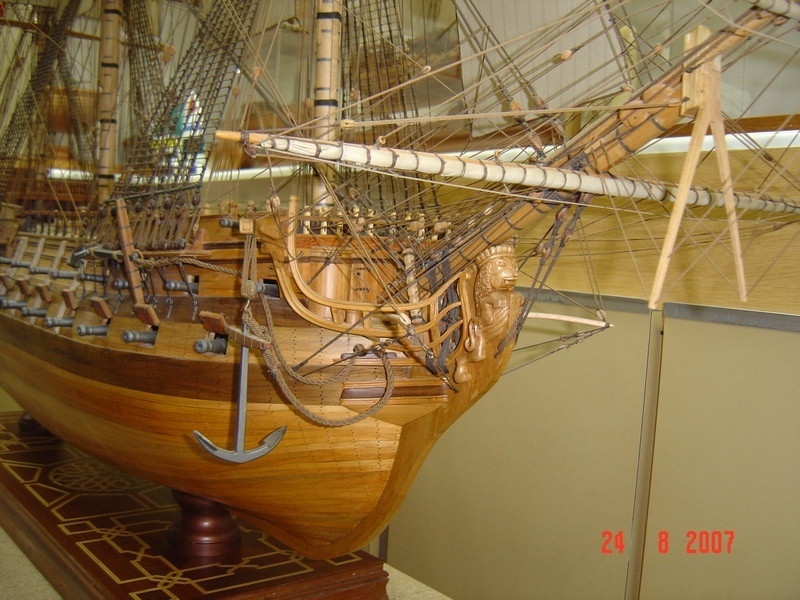

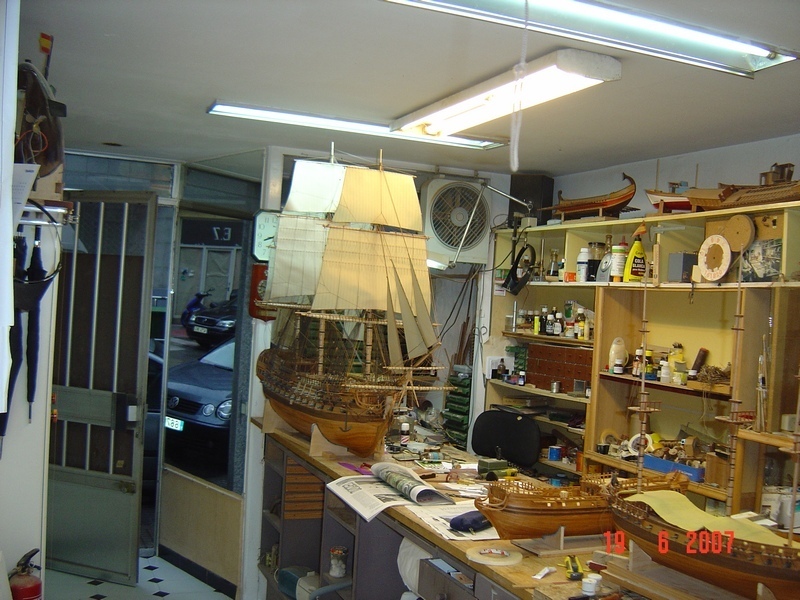

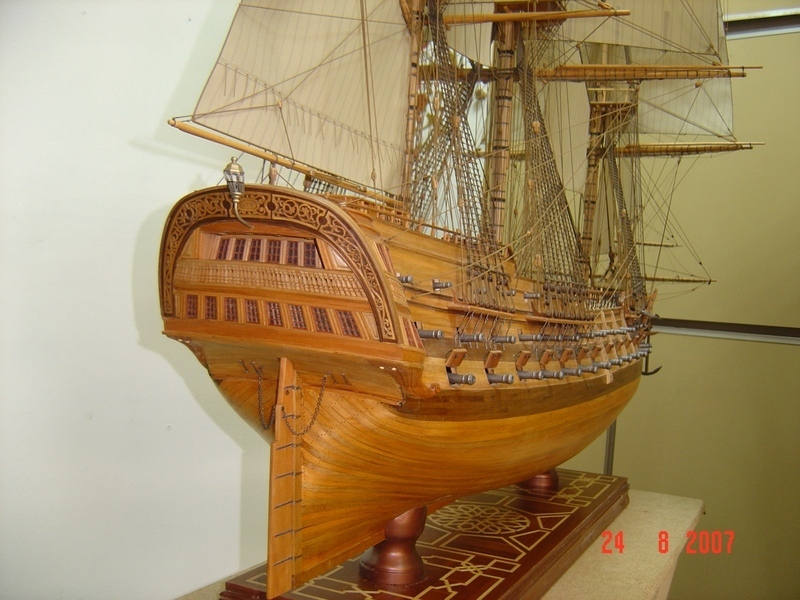

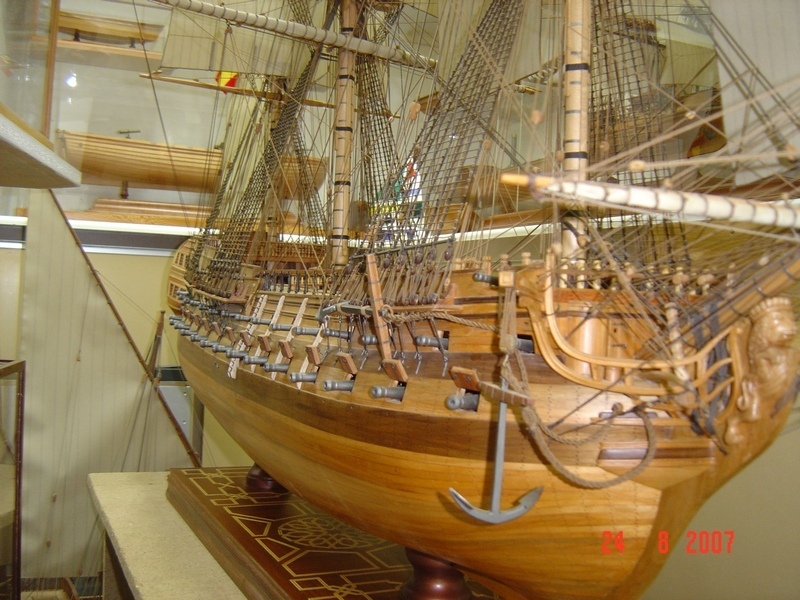

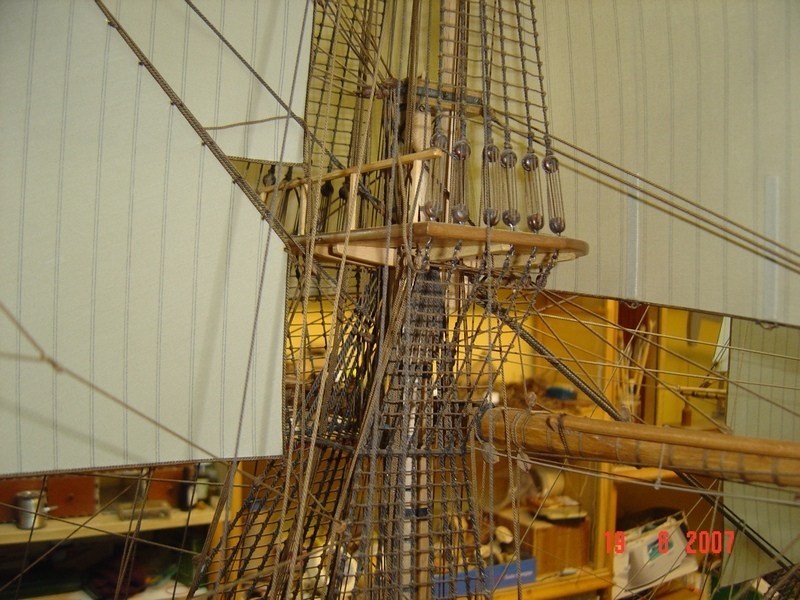

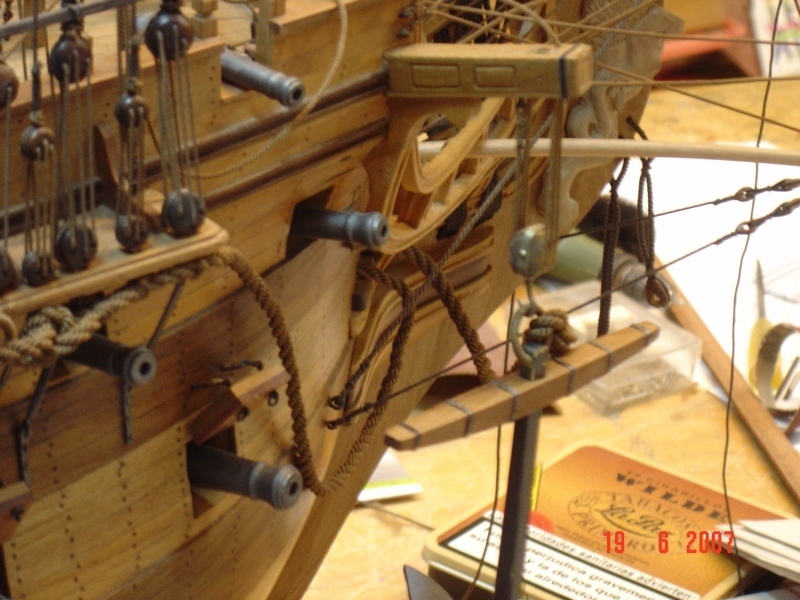

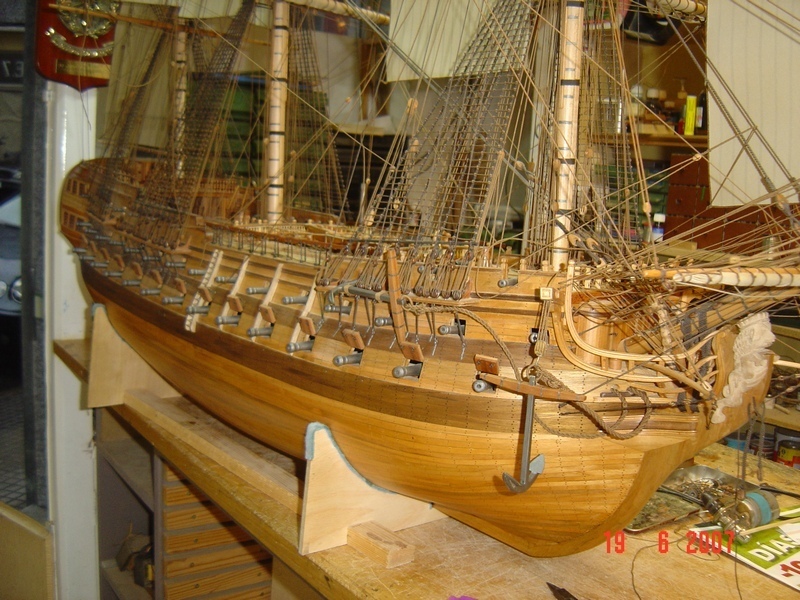

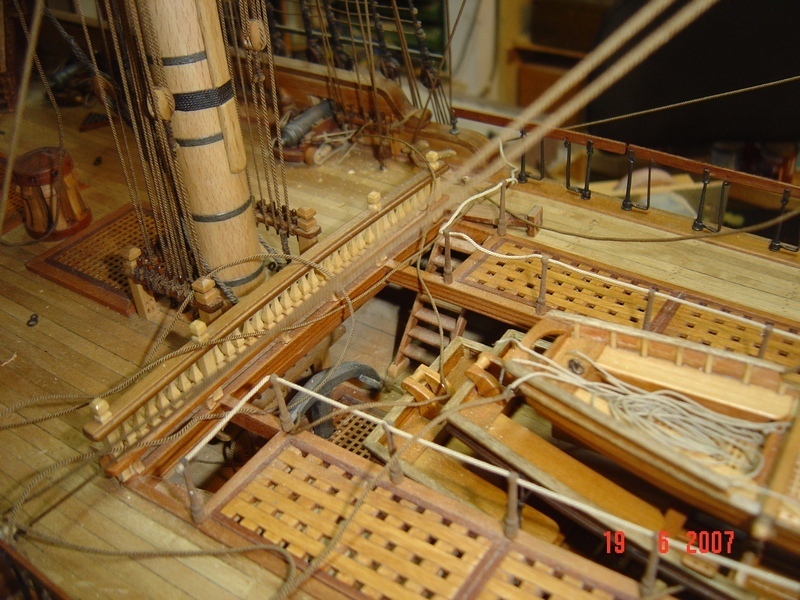

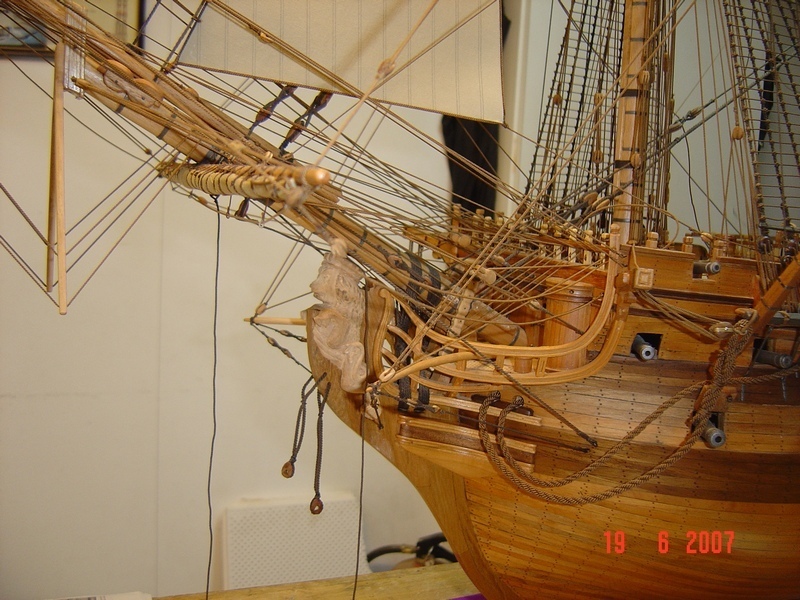

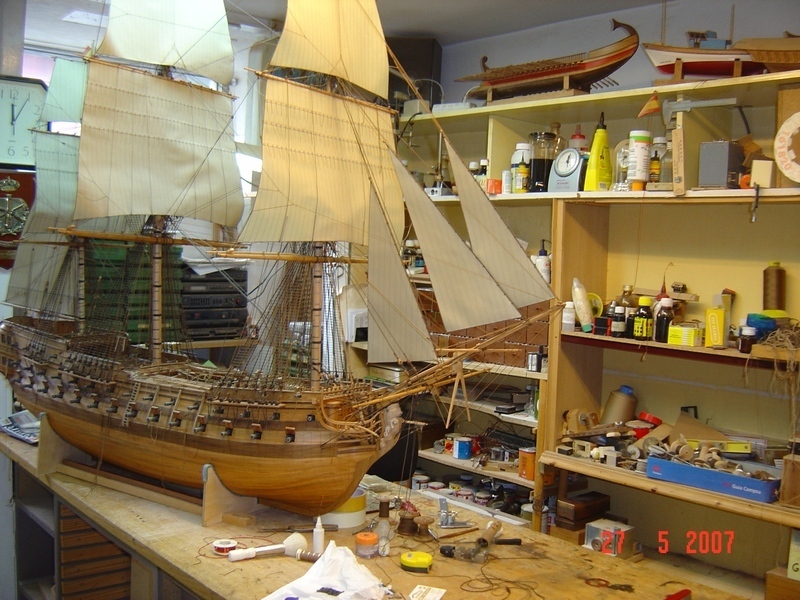

Últimas fotos

[jose rodriguez]

Doy las gracias a todos los que me habéis dado tantos elogios y a todos los que han seguido el hilo, espero que para algunos halla servido para coger algún detalle como los cojo yo también de otros hilos de los muy buenos modelistas que hay en estos foros.
Gracias de nuevo

José

[carlosys]

Realmente un trabajo impresionante.
Como dicen por algún post de más arriba, "la perfección SI existe".

Enhorabuena
