Parte muerta colocada y encolada.Para realizar modelos waterline los planos son magníficos
Adjuntos
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Joaquin Yarza
Fundador
Fundador
Mensajes: 2712
Registrado: Lun Ene 24, 2005 7:28 pm

Mensaje por Joaquin Yarza »

Con que sierra cortaste las cuadernas para hacerlas en dos partes y luego montarlas?

Joaquin
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

Sierra de calar (proxxon) y luego lijadora de plato
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

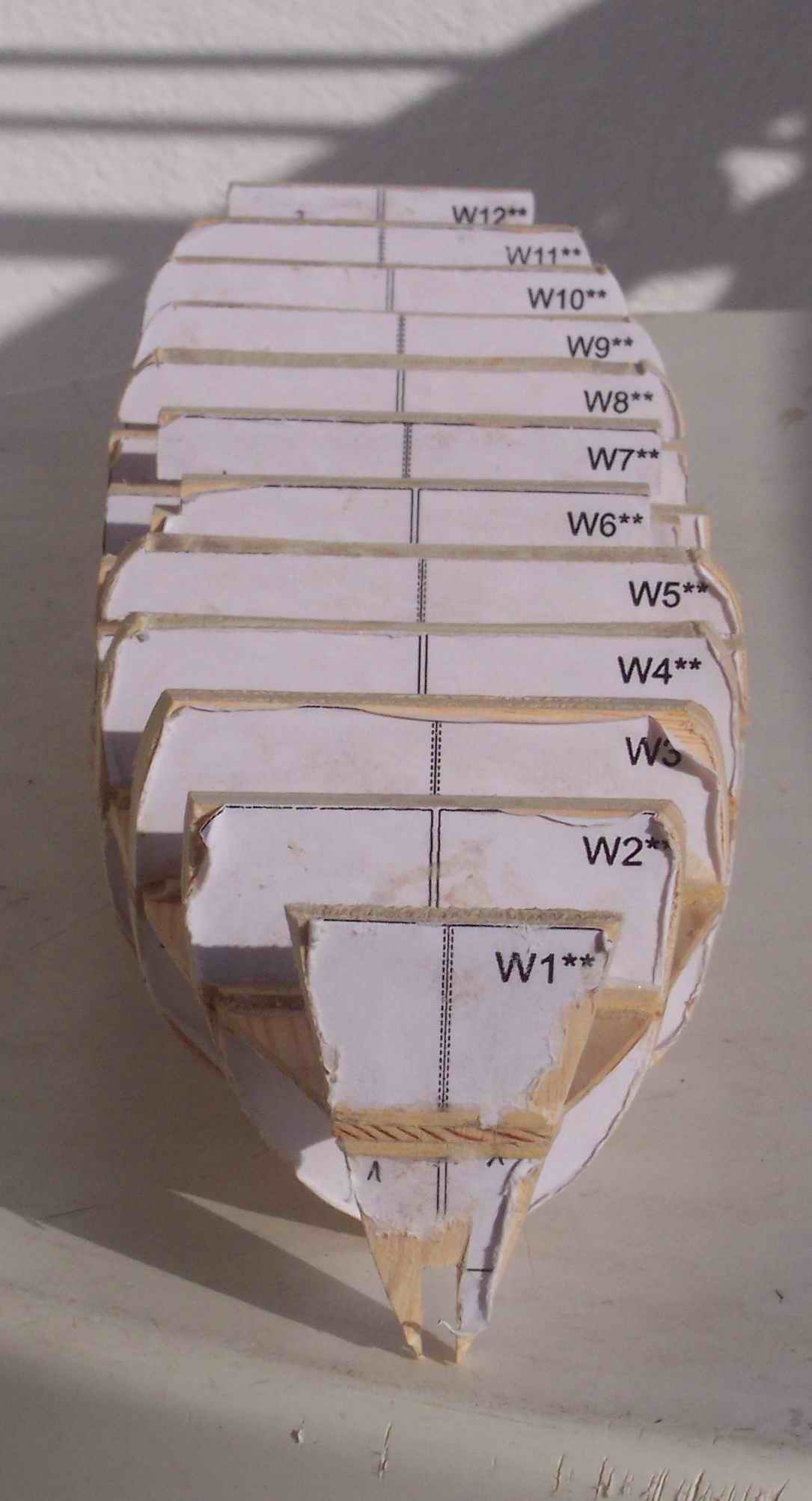

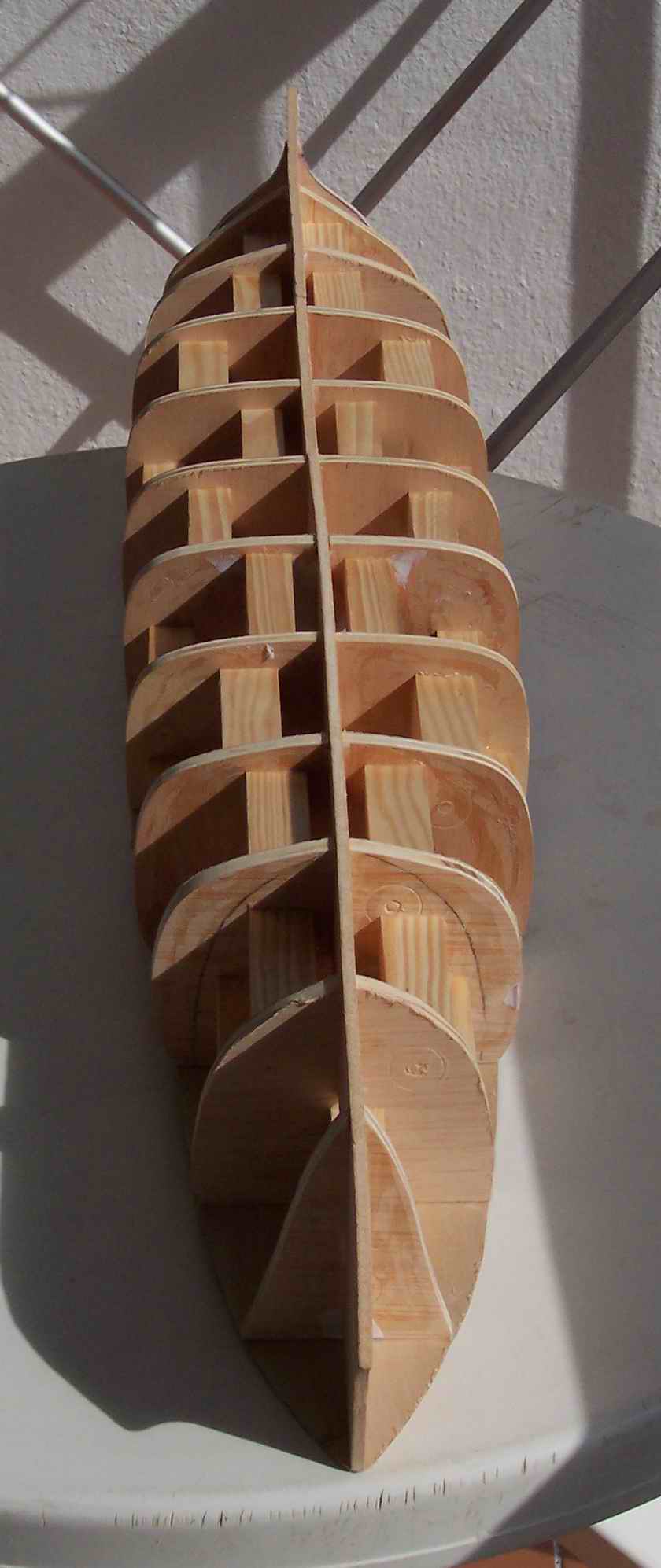

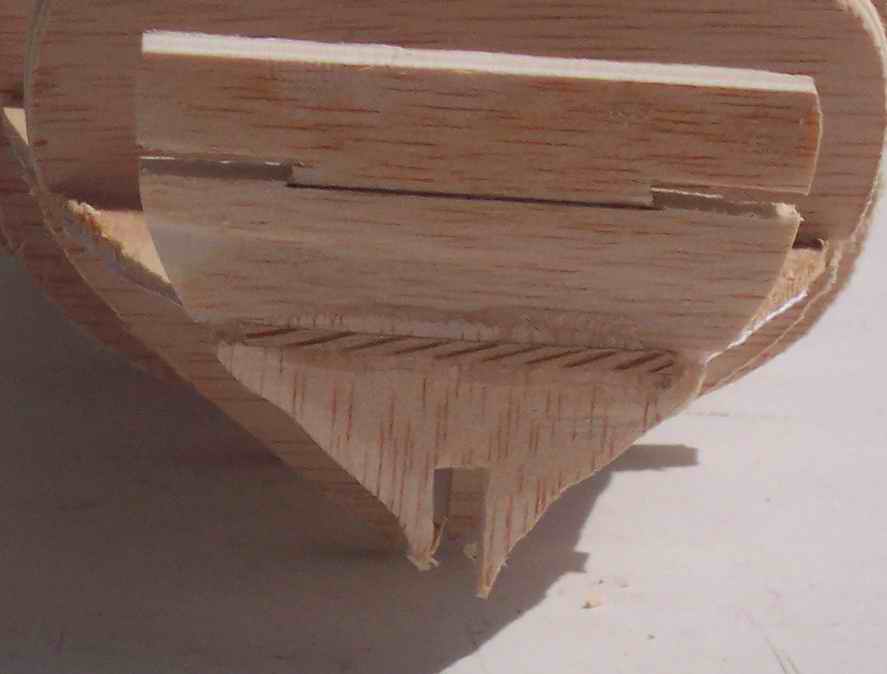

Casco ya sin las guías y preparado para recibir la falsa quilla.La falsa quilla está sin terminar hasta comprobar que la primera y última cuaderna están a nivel.Tened en cuenta que se añadido una cubierta a nivel de la lñinea de flotación de dos 2mms.
Adjuntos
Falsa quilla sin terminar
Falsa quilla sin terminar
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

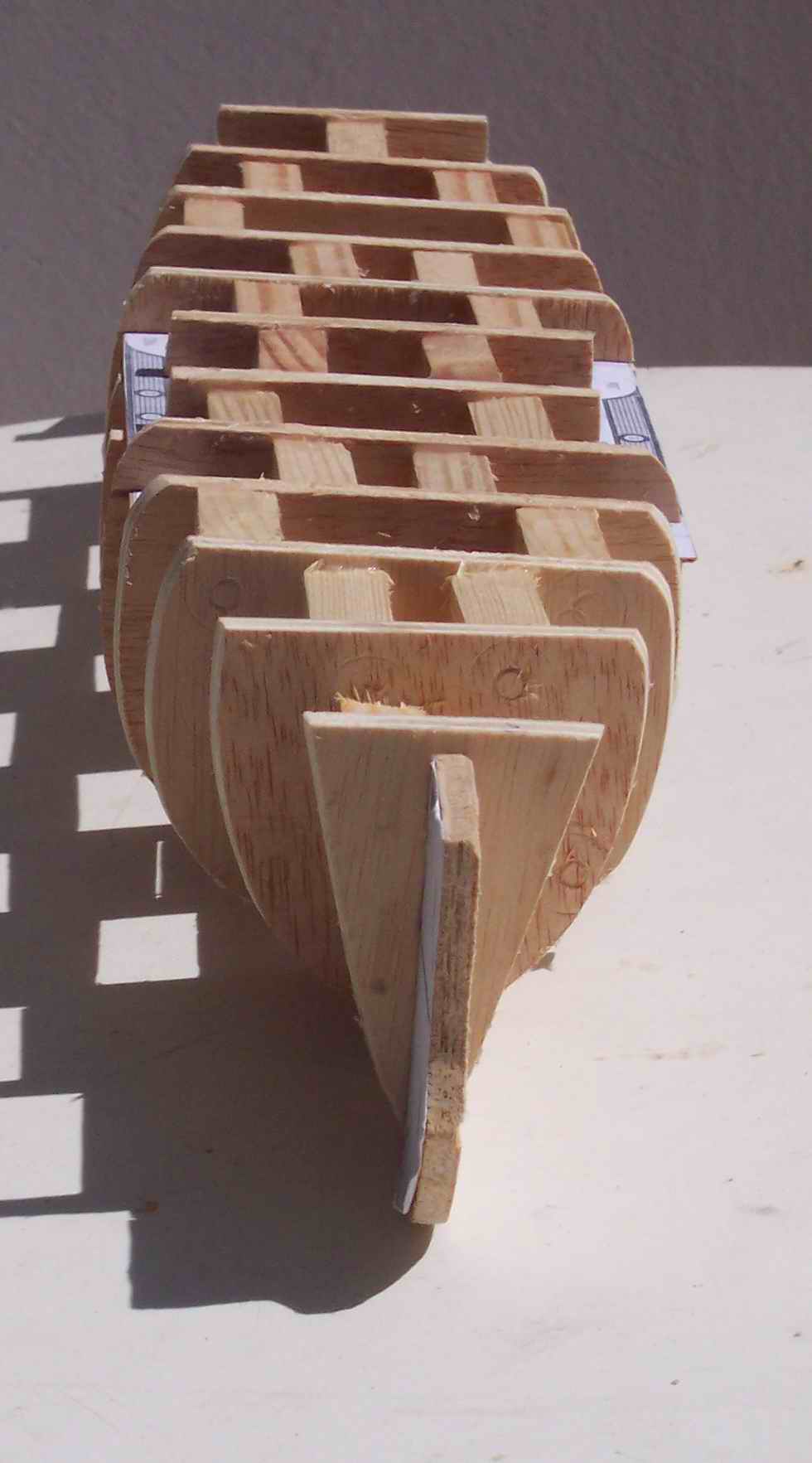

Falsa quiilla presentada para comprobación que permita su acabado
Adjuntos
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

Antes de colocar la falsa quilla y forrar el casco debemos hacer algunas cosas.
La primera colocar las plataformas laterales donde van apoyadas las barbetas de la artillería secundaria.
La encajamos en las perforaciones laterales de las cuadernas centrales.
Adjuntos

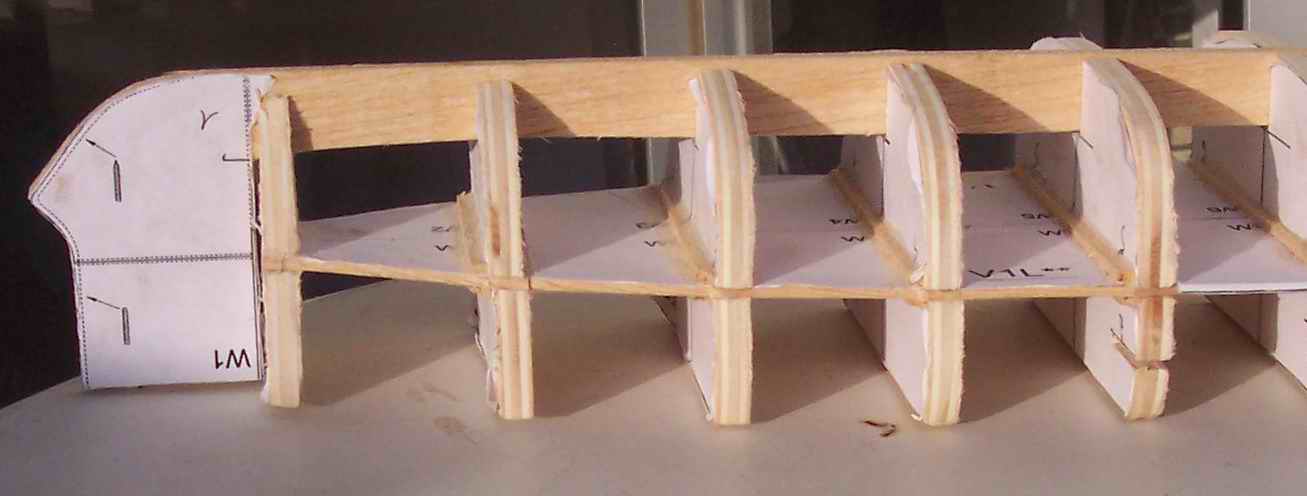

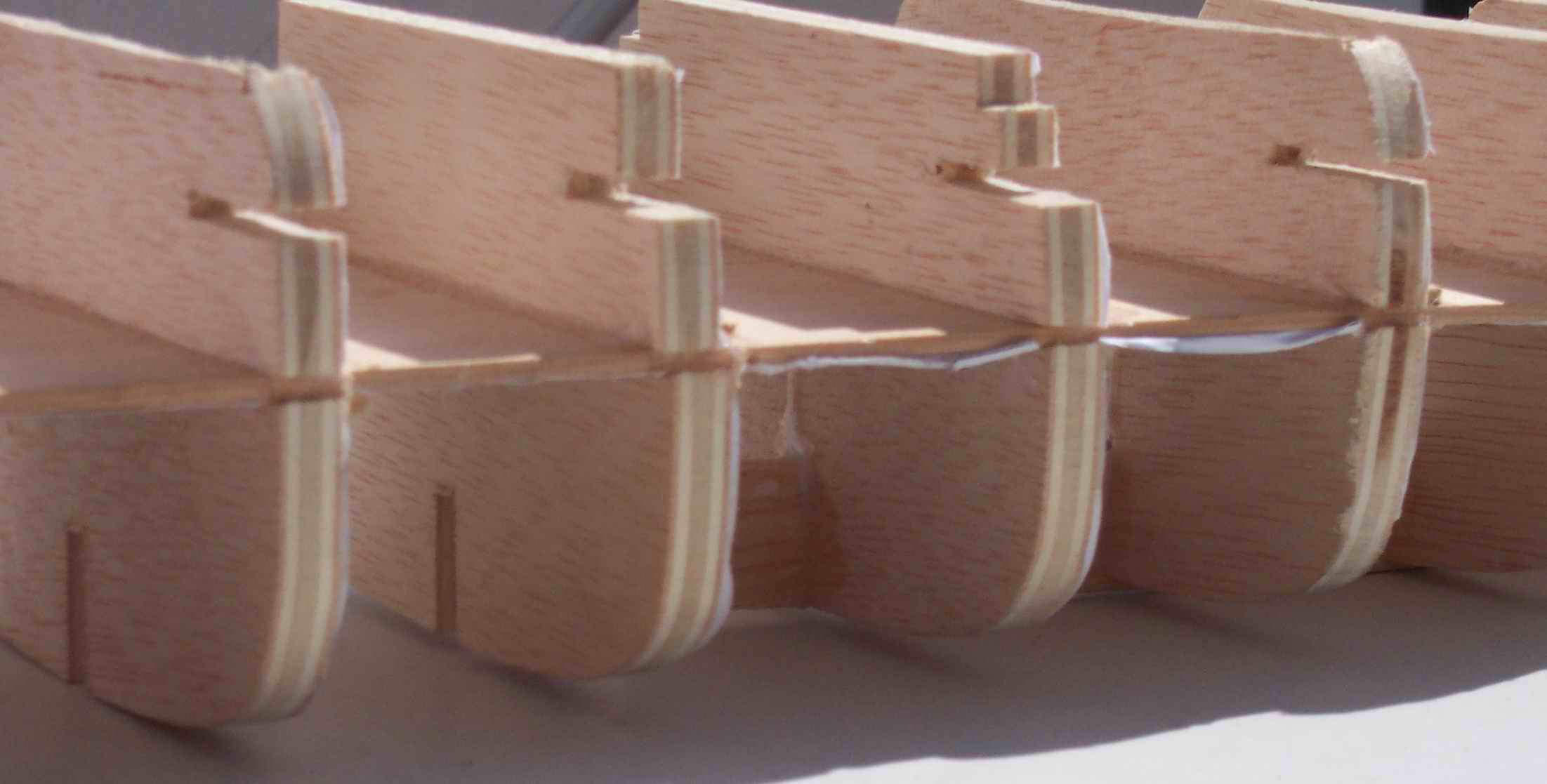

Perforaciones laterales
Perforaciones laterales
Ya colocadas en ambos lados
Ya colocadas en ambos lados

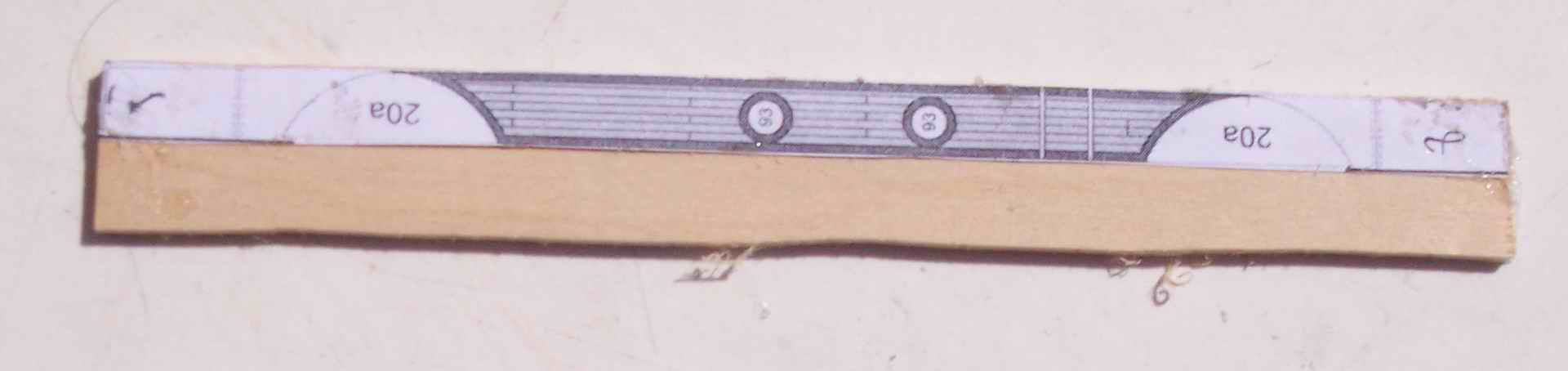

Plataforma de un lado
Plataforma de un lado
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

También debemos "preparar" la popa.El barco lleva jardín,o quizás lo deba llamar admiralty's walk algo así como el paseo del almirante.
Colocamos una plataforma en las perforaciones laterales de la última cuaderna.
Luego cortamos la falsa quilla para que encaje y está preparado para el forro.
Bueno las cuadernas necesitarán ser limadas individualmente pero ésto ya lo incluyo dentro del forrado.
Adjuntos

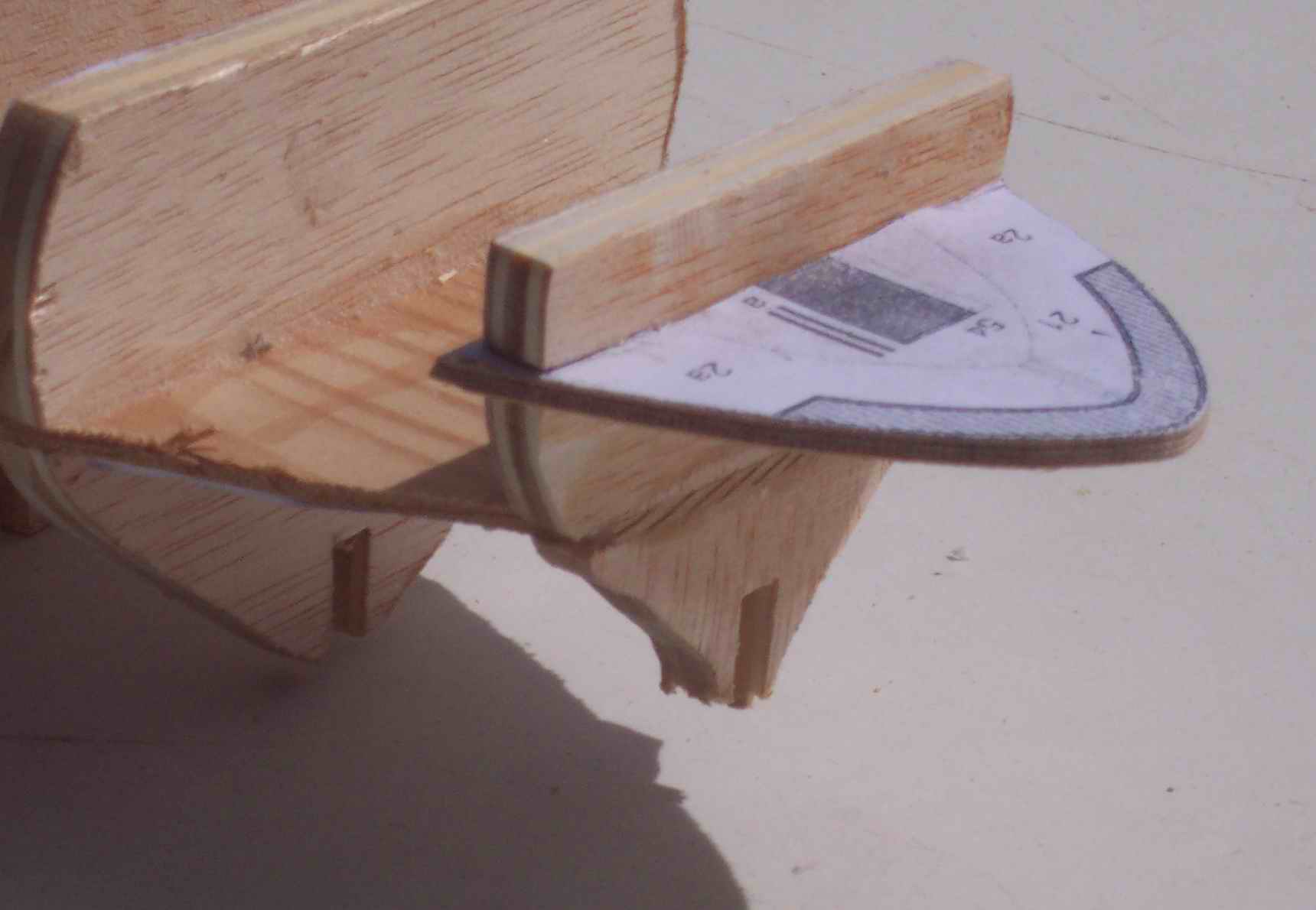

Plataforma colocada
Plataforma colocada

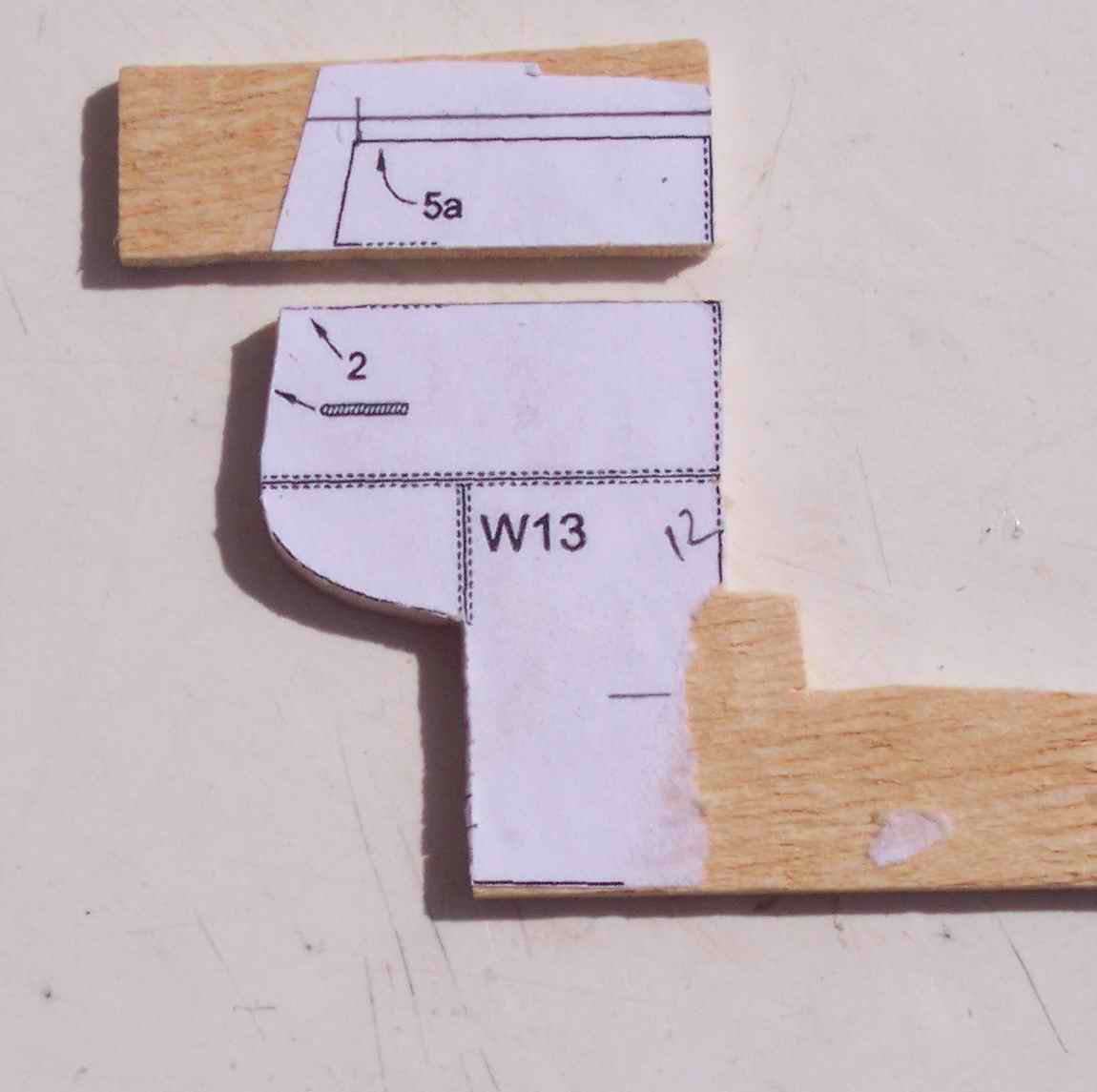

Plataforma del jardín
Plataforma del jardín

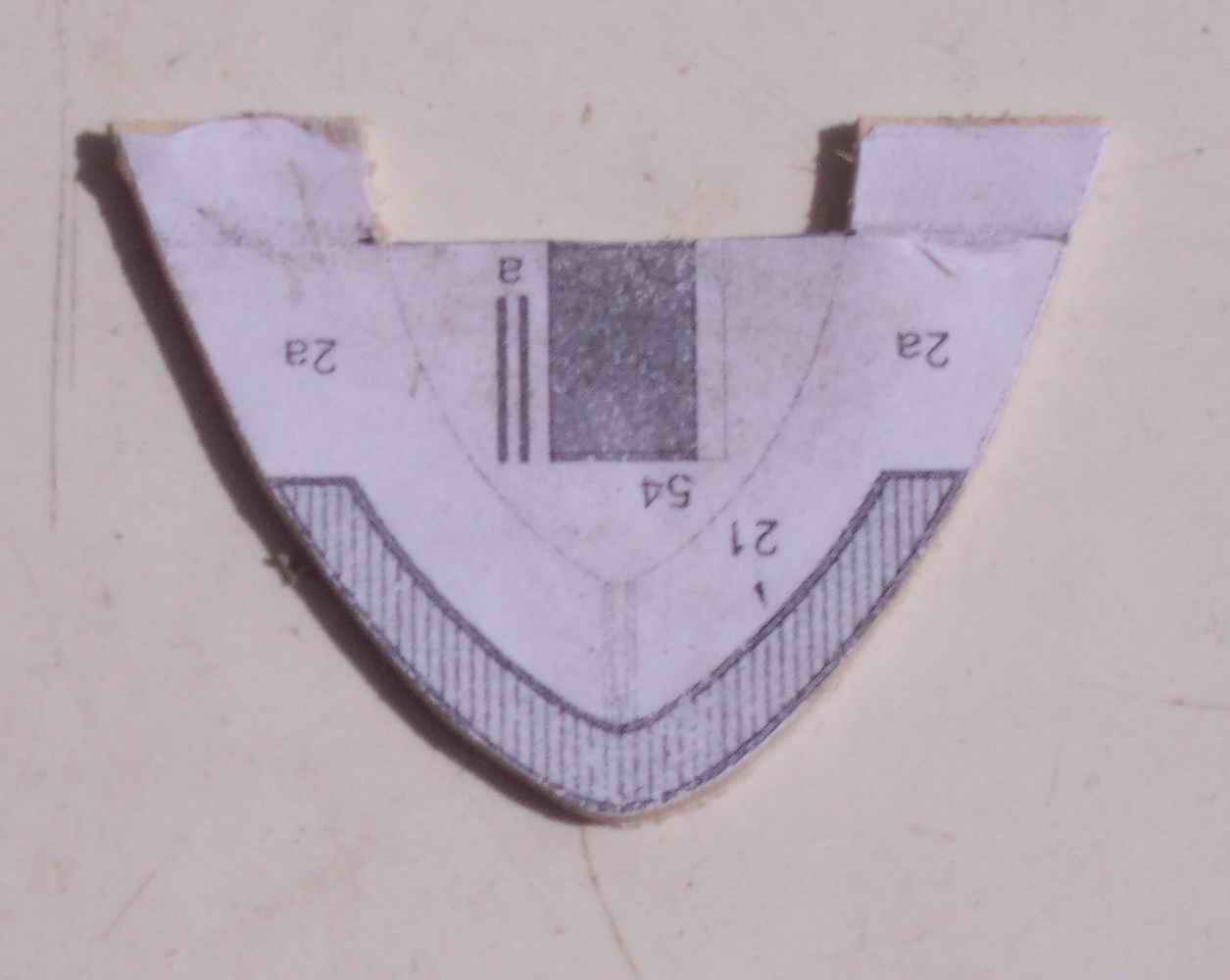

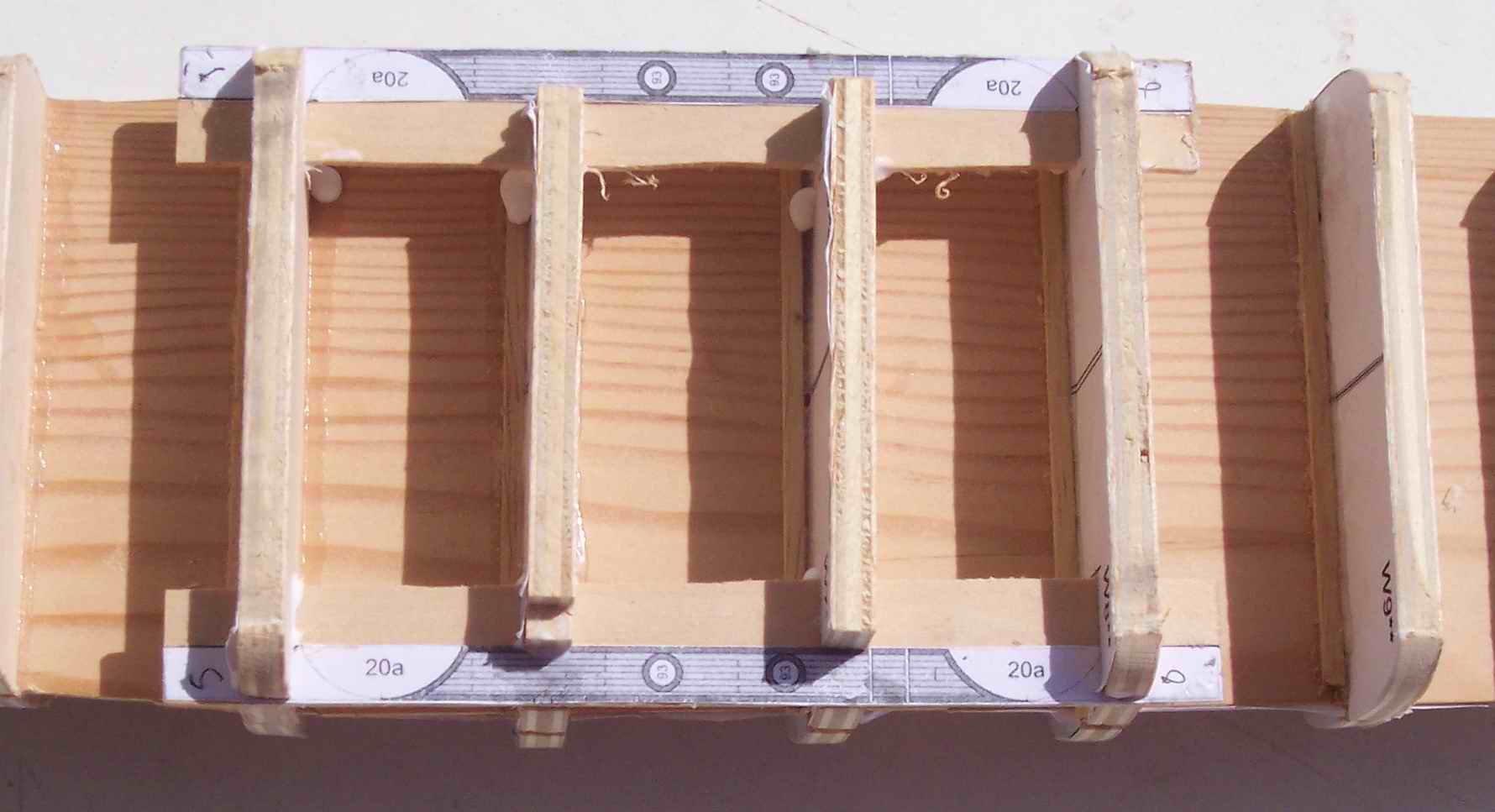

Perforaciones laterales de la última cuaderna
Perforaciones laterales de la última cuaderna
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

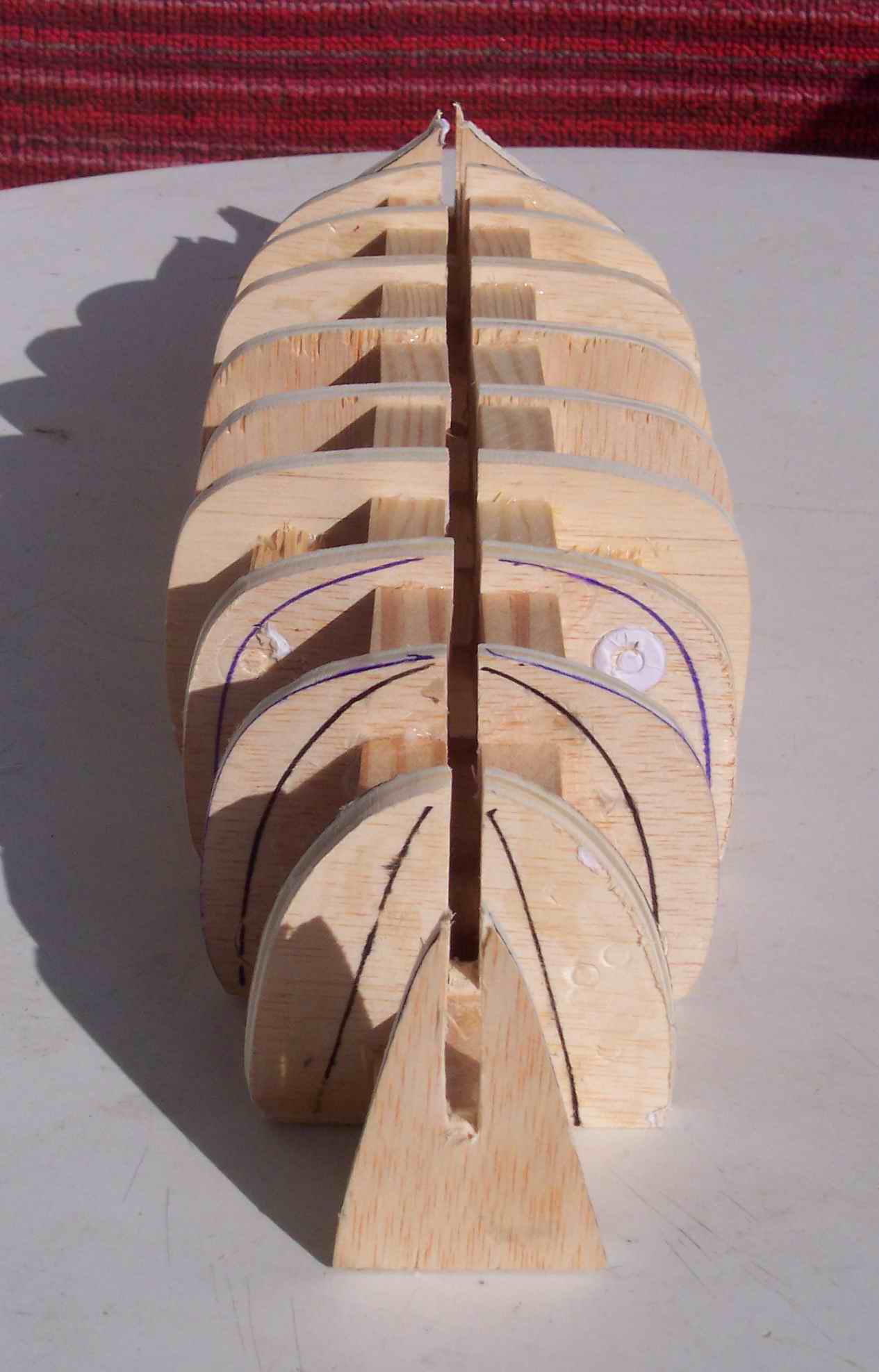

Falsa quilla colocada y encolada preparada para el forrado
Adjuntos

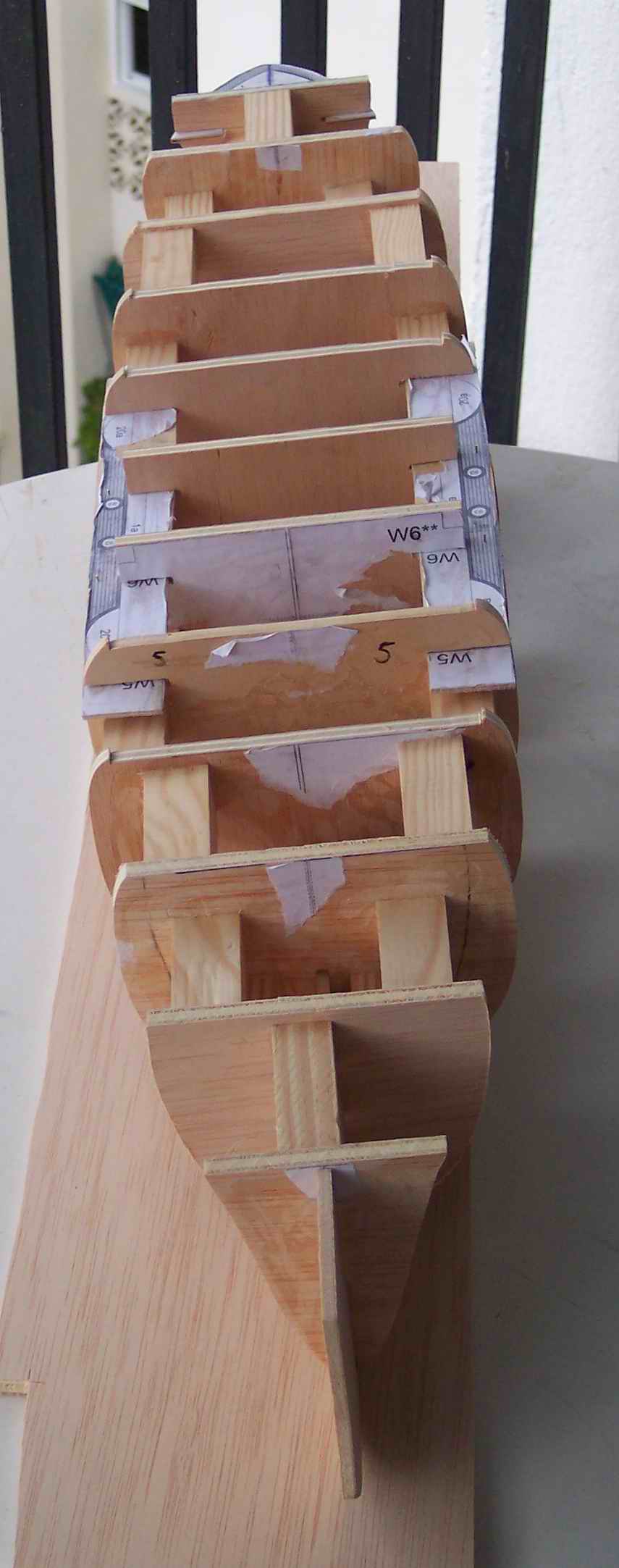

Vista del barco
Vista del barco

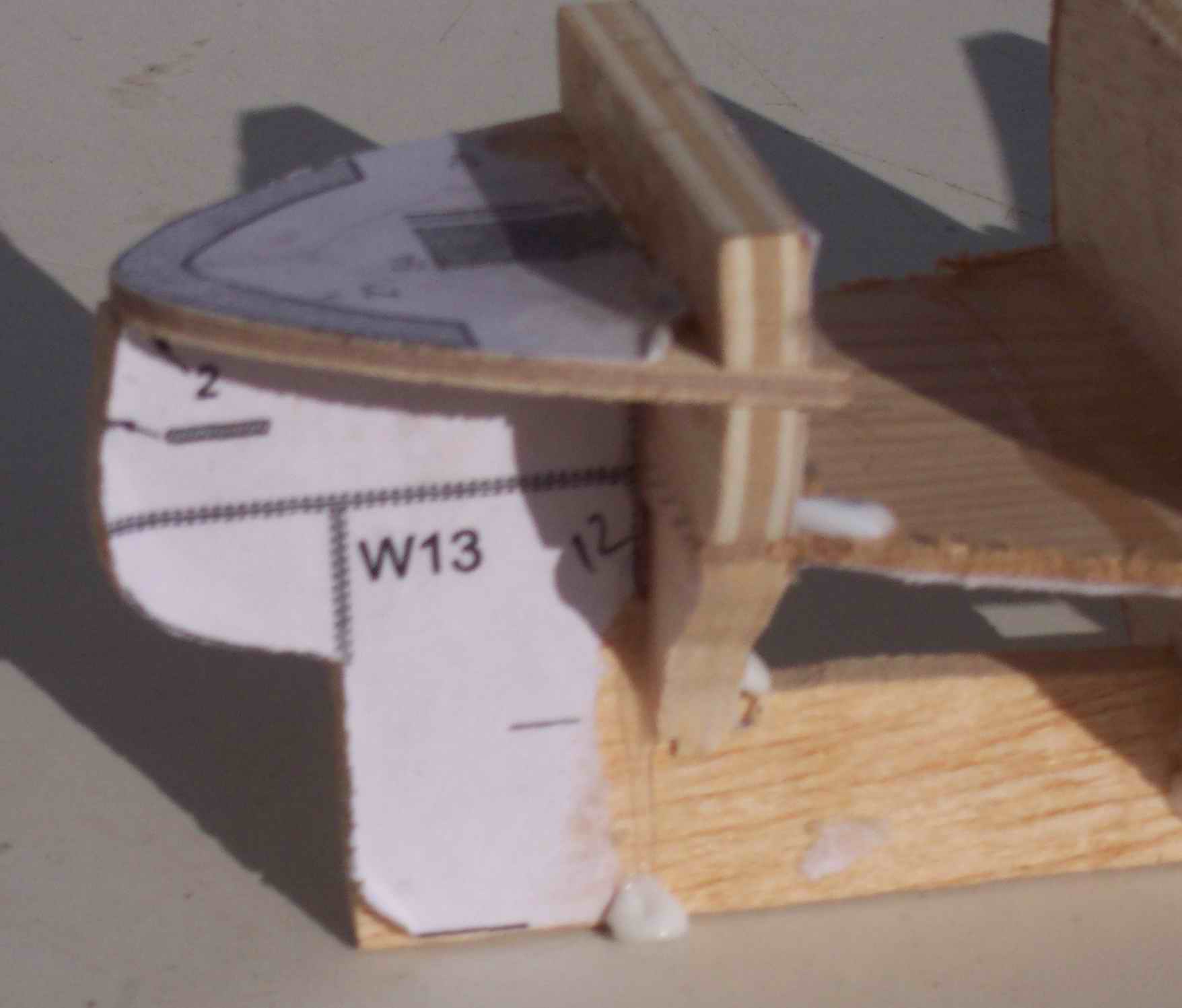

Detalle de la popa
Detalle de la popa
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

Se me olvidaba...Vista del corte de la falsa quilla por la popa para encajar la plataforma del jardín
Adjuntos

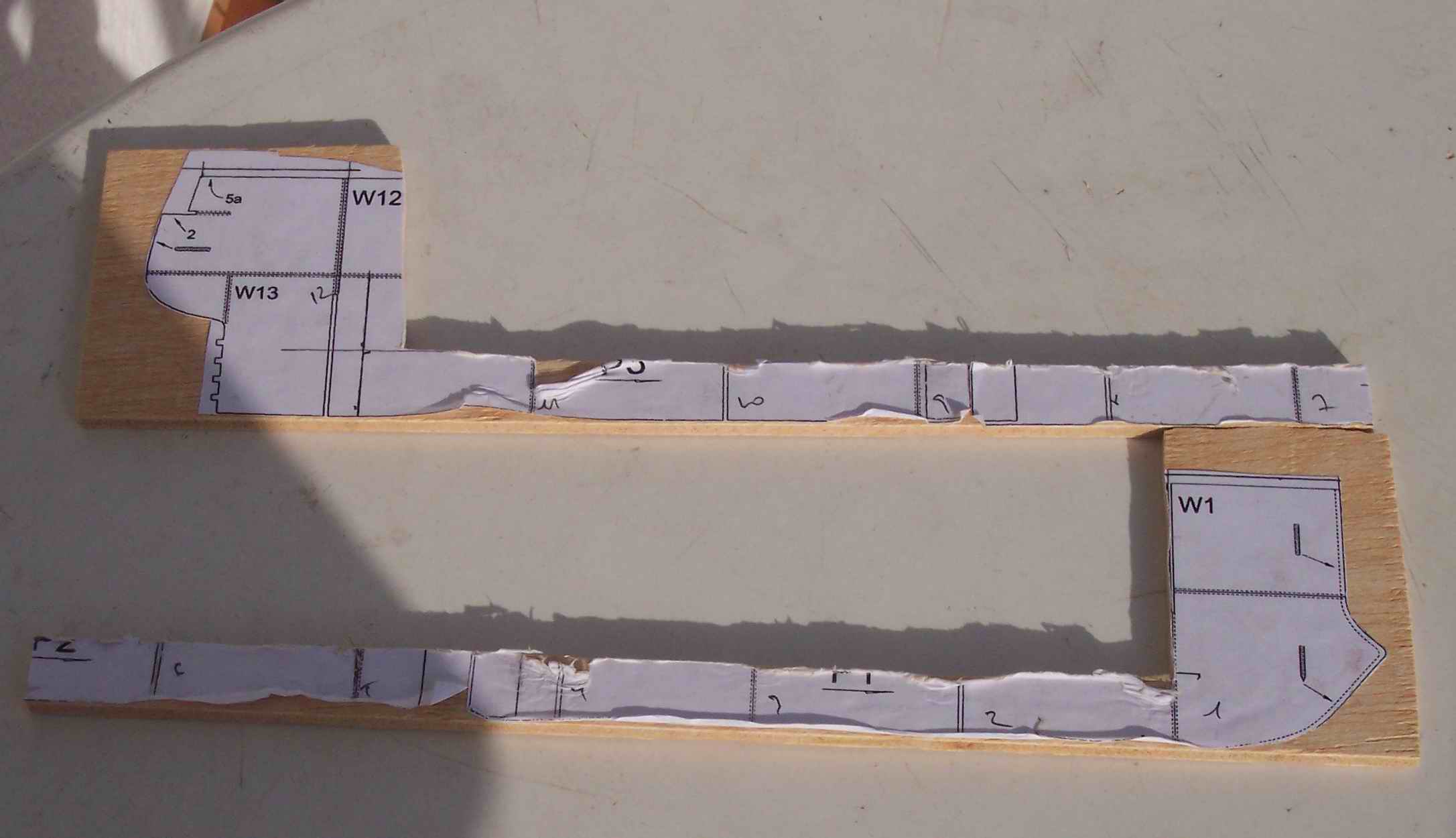

Corte de la falsa qilla
Corte de la falsa qilla
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

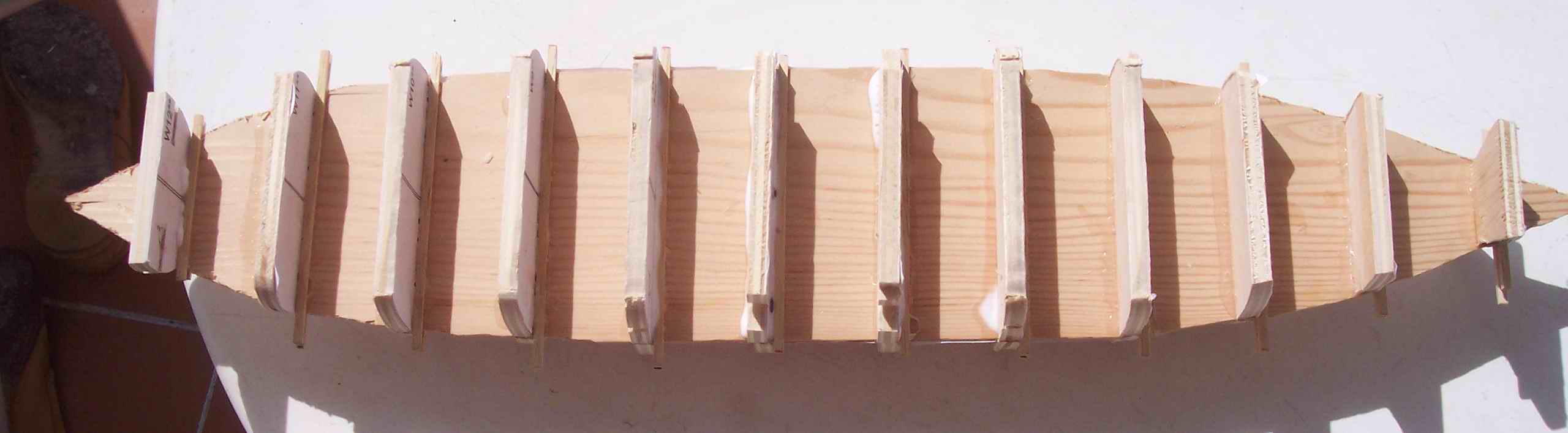

Daso que no acababa de convecerme el acabado del casco y que,afortunadamente,he podido arreglar la ingletadorada (KGS 80 de Proxxon) he decidido repetirlo de forma modular (Ramon's style).
Además me ha servido como experiencia de vista al Pelayo (que con mis limitaciones)voy a copiarle a Ramón.
Saludos
Adjuntos

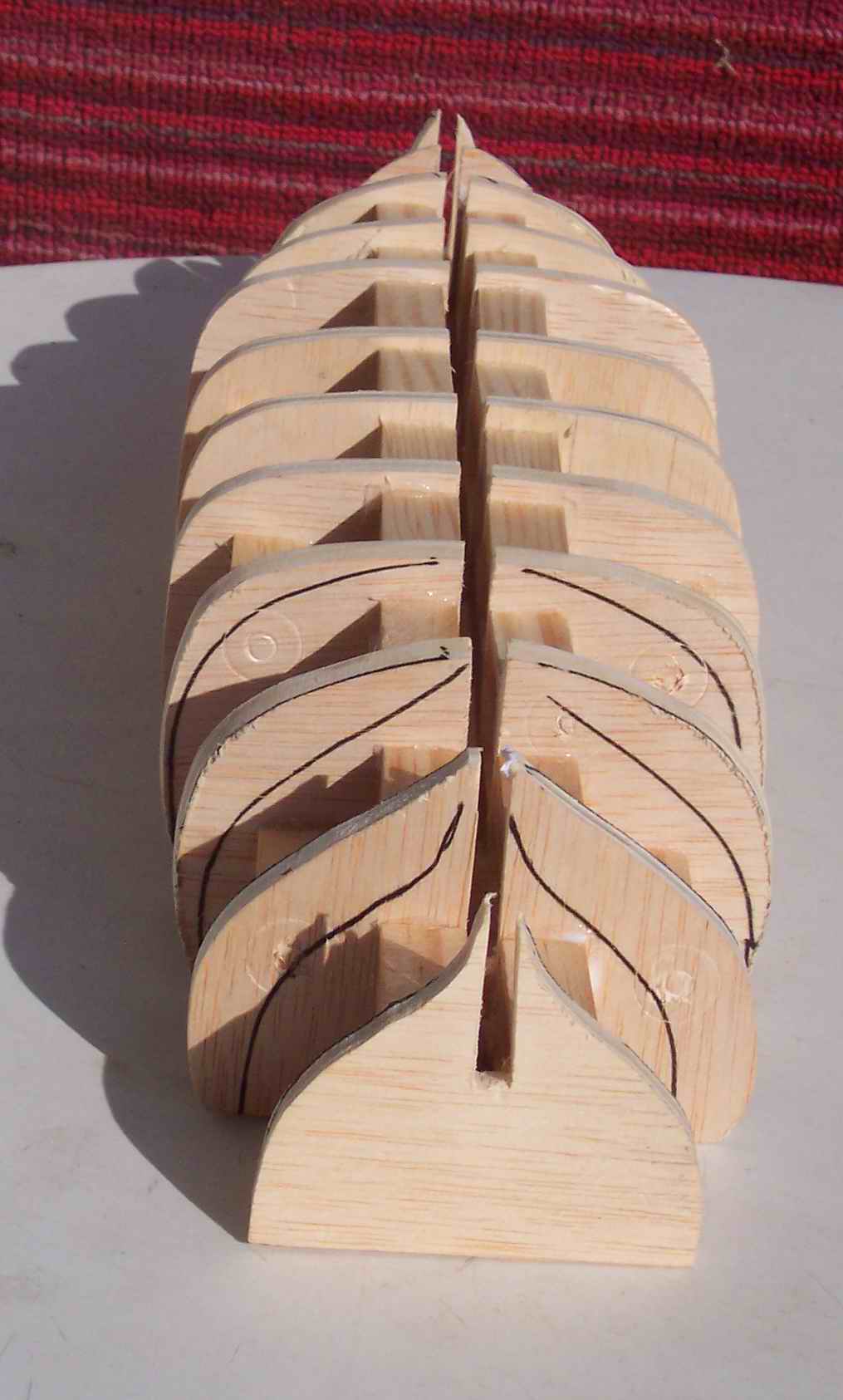

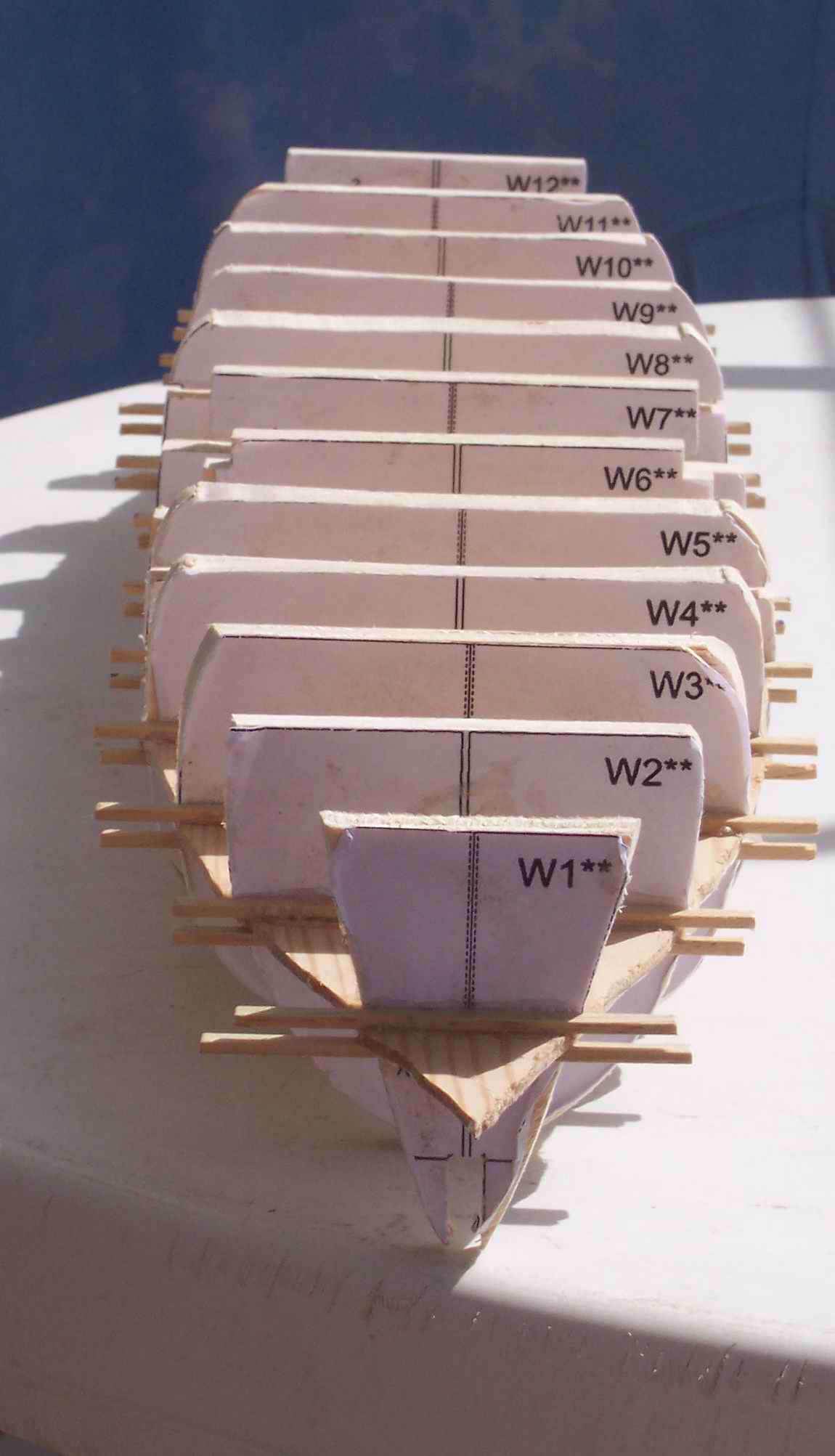

Visto desde popa
Visto desde popa

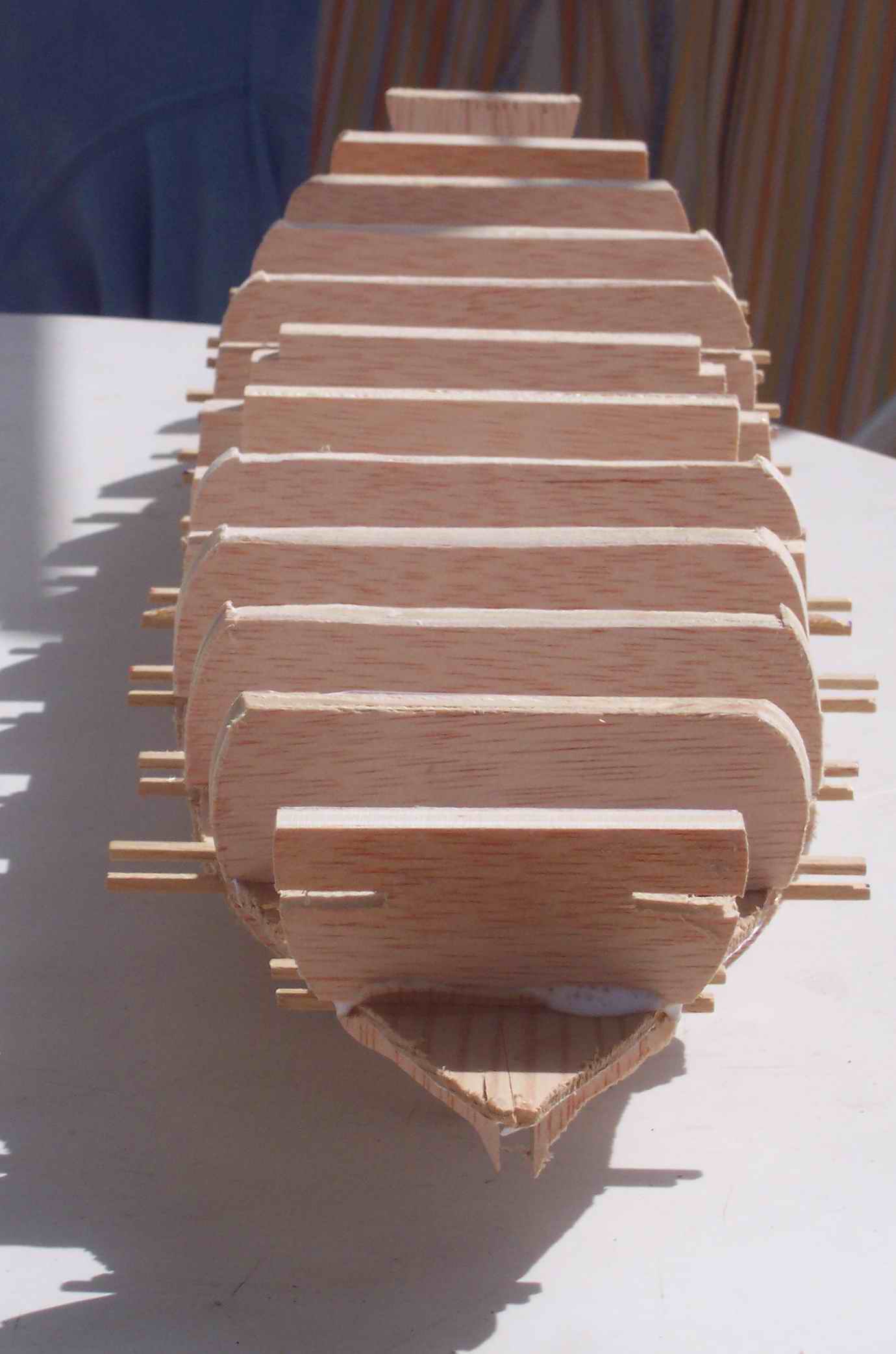

Visto de desde proa
Visto de desde proa
Las dos primeras cuadernas.
Las dos primeras cuadernas.
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

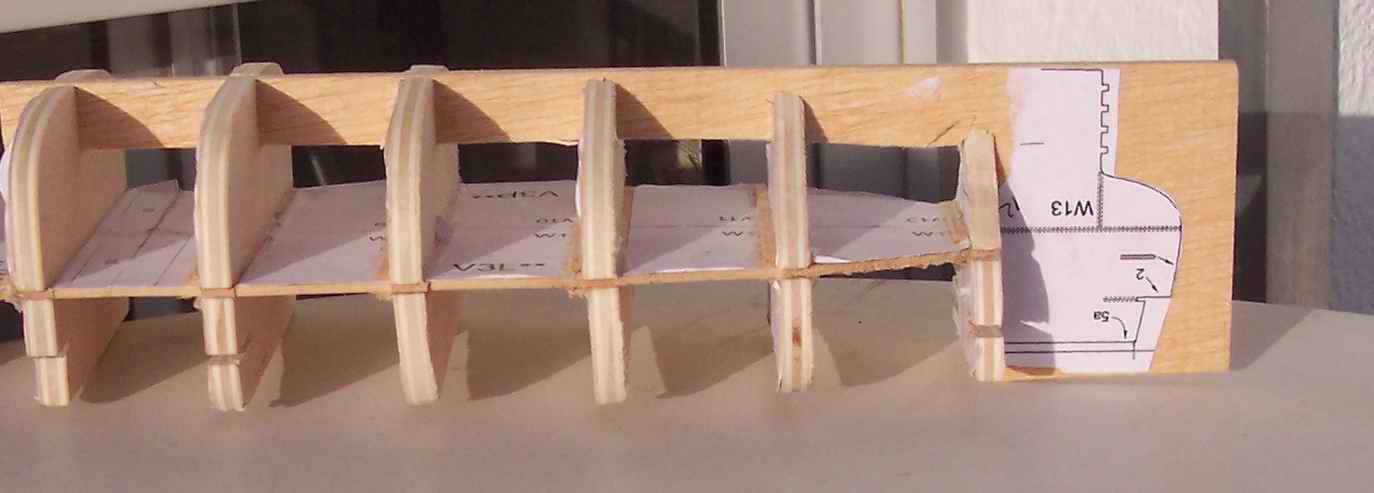

Falsa quilla colocada
Adjuntos
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
PERAGUPAMA
Participativo
Participativo
Mensajes: 278
Registrado: Vie Nov 10, 2006 10:42 pm
Ubicación: Cádiz

Mensaje por PERAGUPAMA »

que tal el furor??
....que es mi barco mi tesoro, que es mi dios la libertad, mi ley la fuerza del viento, mi unica patria la mar...
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

Bien,gracias.
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

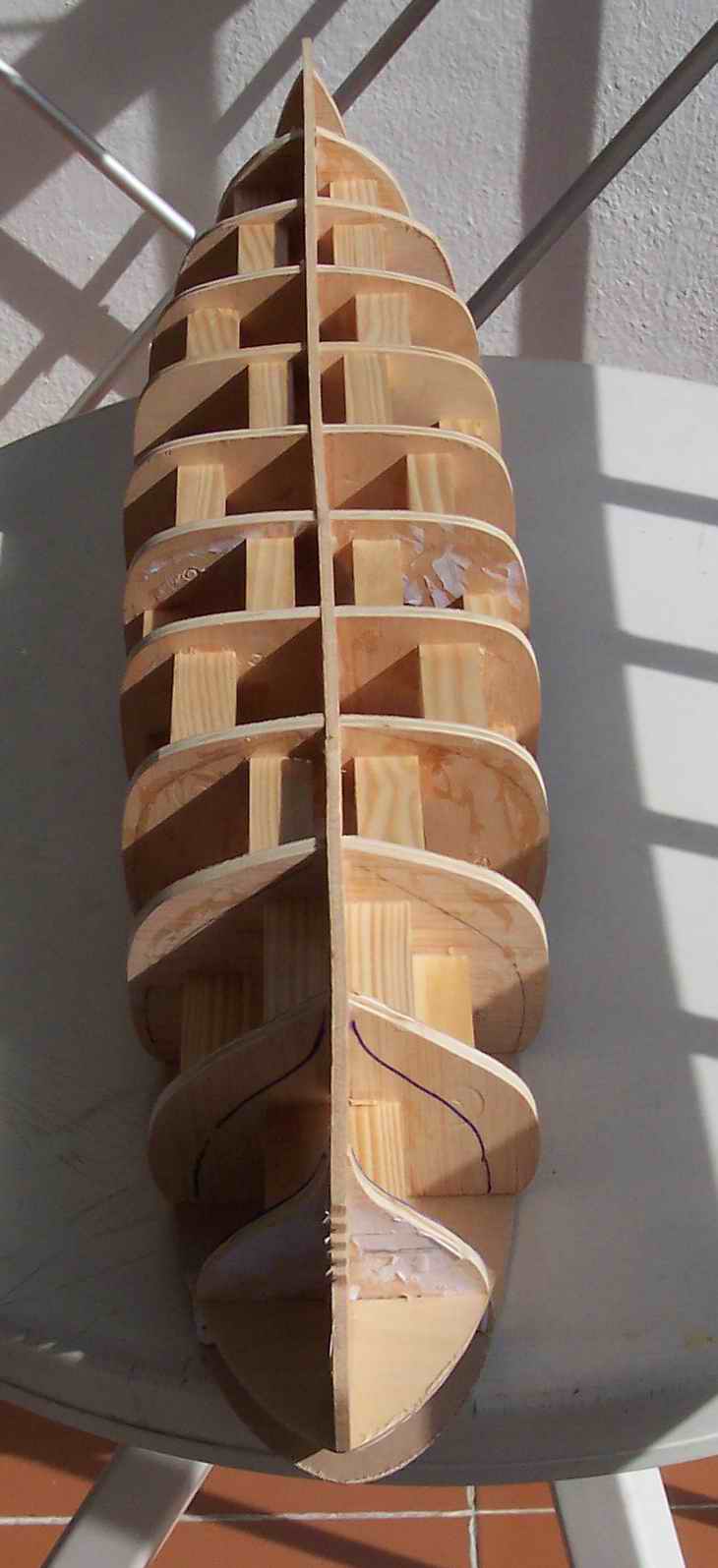

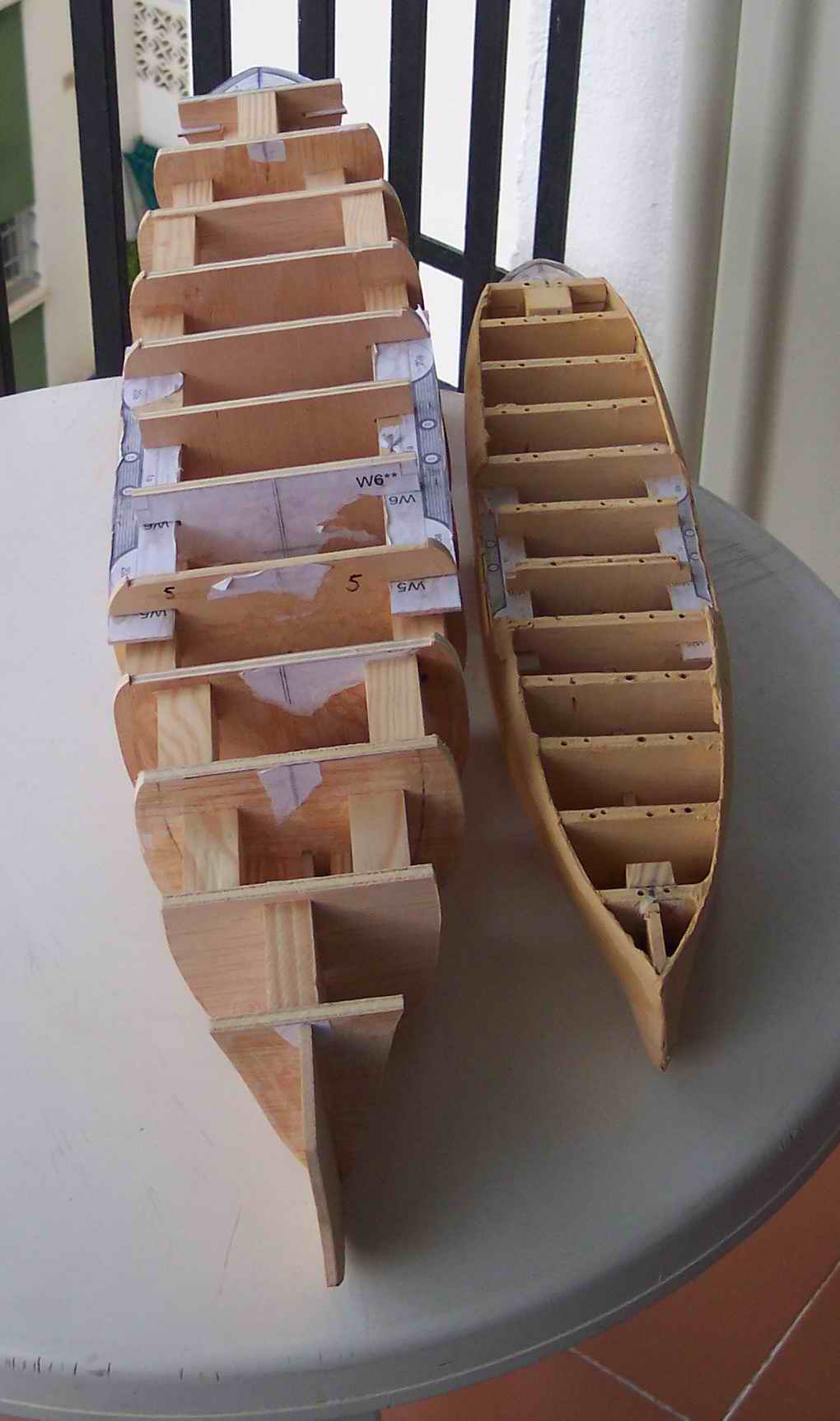

Después de forrar el casco y cuando ya estaba corrigiendo imperfecciones decidí desecharlo debido a su escaso tamaño.
A este tamaño y escala difícilmente podría detallar lo que más me atrae del barco:su coraza.
Así que nuevo casco a escala 1/150 (un poco rara la verdad),debido a que uso como plano un modelo de cartón no he podido (ahora que ya he aprendido)colocar cuadernas extras así que el forrado será algo más difícil.
El tamaño a 1/200 pasaba algo de 57 cms y ahora está sobre los 76 cms
Adjuntos
En construcción:Acorazado Pietropawlosk y Cazatorpedero Furor
Medio plazo:Acorazado Pelayo
Avatar de Usuario
Villaamil
Aficionado
Aficionado
Mensajes: 182
Registrado: Sab Sep 09, 2006 10:28 am
Ubicación: Jerez de la Frontera

Mensaje por Villaamil »

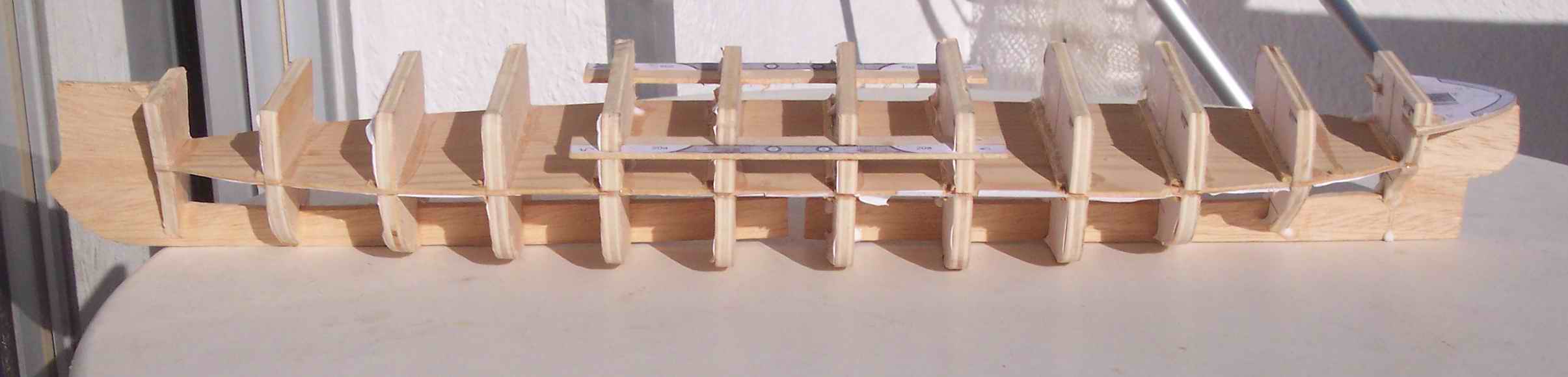

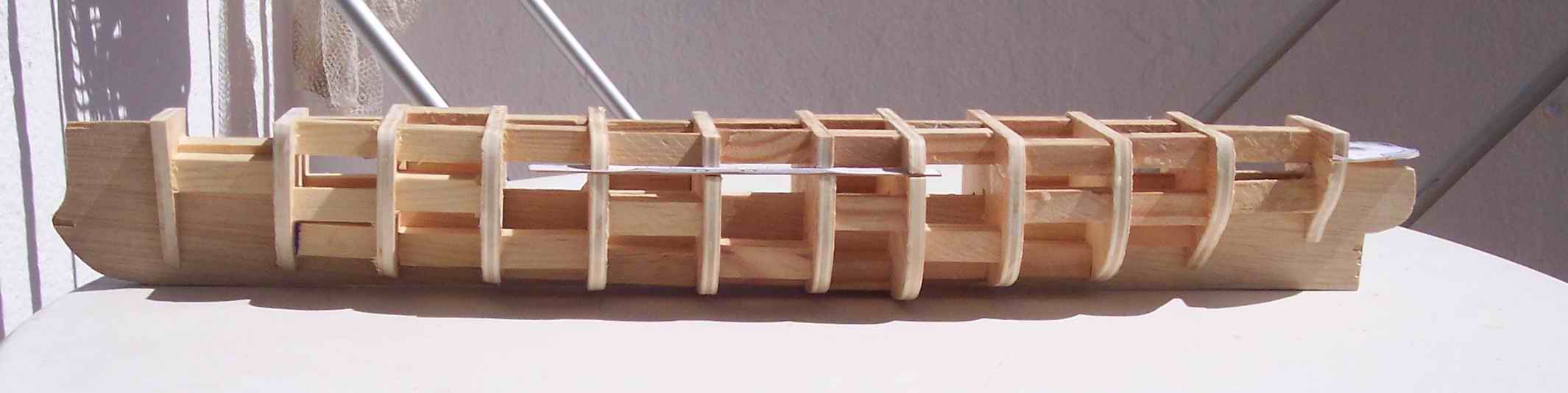

El nuevo casco también está hecho mediante sistema modular (tengo copyright de Ramón).
Luego he colocado una falsa cubierta de 0,6 mms que me hará falta para el forrado.
Me gusta mucho la impresión que produce de poderío este diseño francés de hacer los acorazados con la línea media más gruesa que la cubierta.
Adjuntos

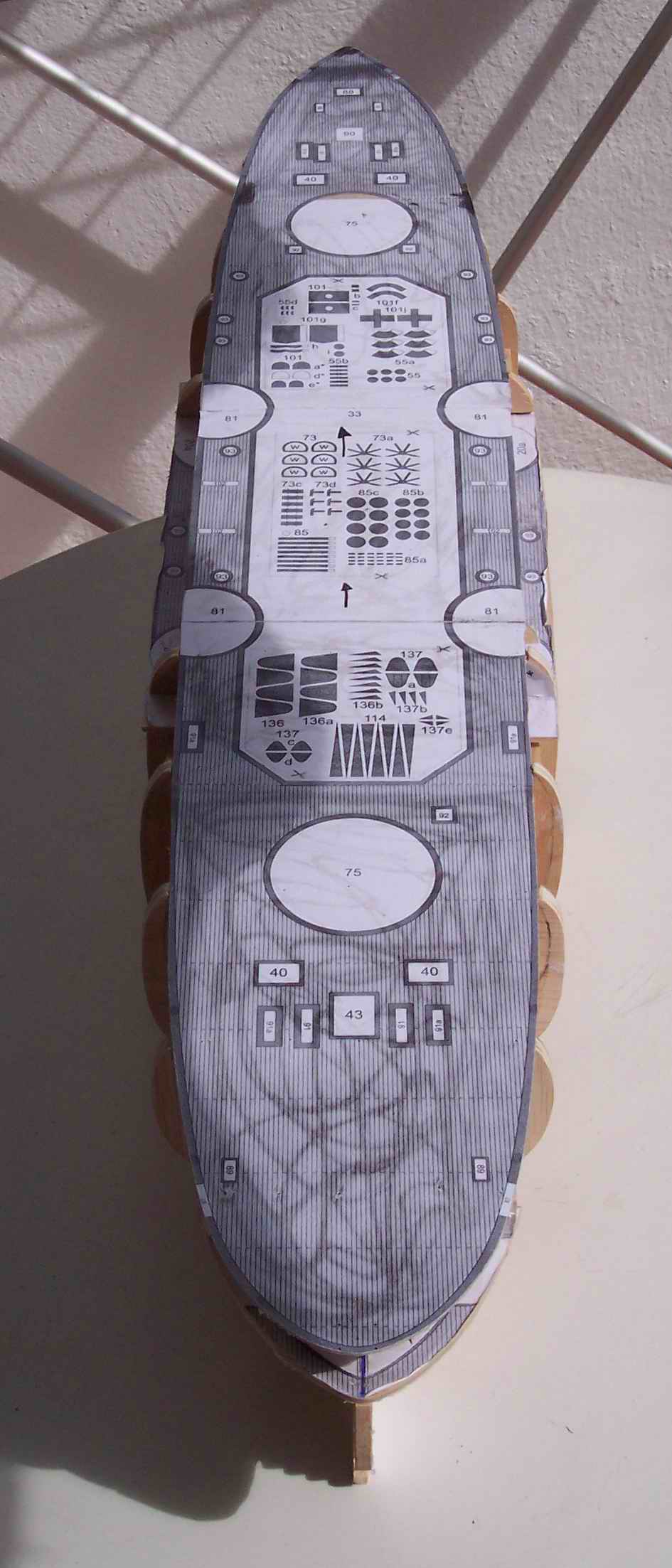

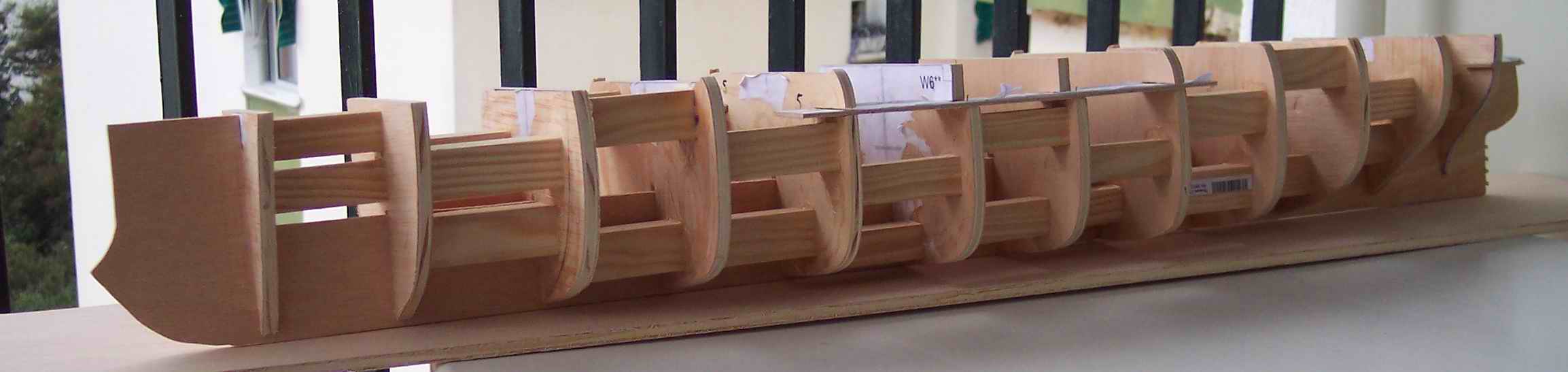

Falsa cubierta
