Damlooper

Mensaje por Jose Ruesta » Vie Dic 18, 2020 12:33 am

Hola y buenos días ! Y seguimos con la cuarentena, un poco mas sueltos, pero todavía ronda el virus,... a continuación entrego un pequeño velero que termine en Octubre pasado.
Debido a que en mi país no hay tiendas en las que pueda conseguir elementos para el modelismo en madera (como motones, cuadernales, vigotas que en navíos grandes se usa por decenas) y encima con la cuarentena, opte por enfocarme en veleros civiles pequeños, y buscando alguna nave no muy grande o compleja, encontré este Damlooper que era un barco de aguas interiores, holandés del siglo XVII, y cuyo nombre equivale a 'damrunner' o que corre sobre las presas, esto era porque la embarcación podía ser halada o transportada sobre las presas y diques. Aparte de los planos que ubique en internet, no encontré mucha referencia pictórica o bibliográfica, por lo que me he tomado alguna libertad en los detalles.

DAMLOOPER - Parte 1 de 5
Referencias:
http://www.shipmodell.com/index_files/S ... _PLAN.html
https://en.wikisource.org/wiki/The_Hist ... /Chapter_2

En ésta primera parte, muestro el plano usado como base, la foto de una réplica de Damlooper. En base a esa información redibuje en autocad las líneas del casco para obtener las cuadernas y la falsa quilla, así como los niveles de la cubierta, con el file hice cortar con laser sobre planchas de triplay de 4 mm para cuadernas, falsa quilla y algunos detalles, y el corte sobre una plancha de triplay de 1.5 mm para cubierta y otros detalles, seria mejor que fuese una plancha algo mas delgada.
Adjuntos
DutchYacht_1 (2).jpg
DutchYacht_1 (2).jpg (92.27 KiB) Visto 580 veces
DutchYacht_1 (3)_1420x977.jpg
DutchYacht_1 (3)_1420x977.jpg (244.59 KiB) Visto 580 veces
DutchYacht_1 (4)_1631x896.jpg
DutchYacht_1 (4)_1631x896.jpg (272.3 KiB) Visto 580 veces
DutchYacht_1 (5)_1451x867.jpg
DutchYacht_1 (5)_1451x867.jpg (250.83 KiB) Visto 580 veces
DutchYacht_1 (6)_1305x981.jpg
DutchYacht_1 (6)_1305x981.jpg (248.62 KiB) Visto 580 veces



Jose Ruesta
Aficionado
Aficionado
Mensajes: 30
Registrado: Vie Jul 17, 2020 8:54 pm
Ubicación: Lima, Peru

Damlooper

Mensaje por Jose Ruesta » Vie Dic 18, 2020 12:35 am

DAMLOOPER - Parte 2 de 5

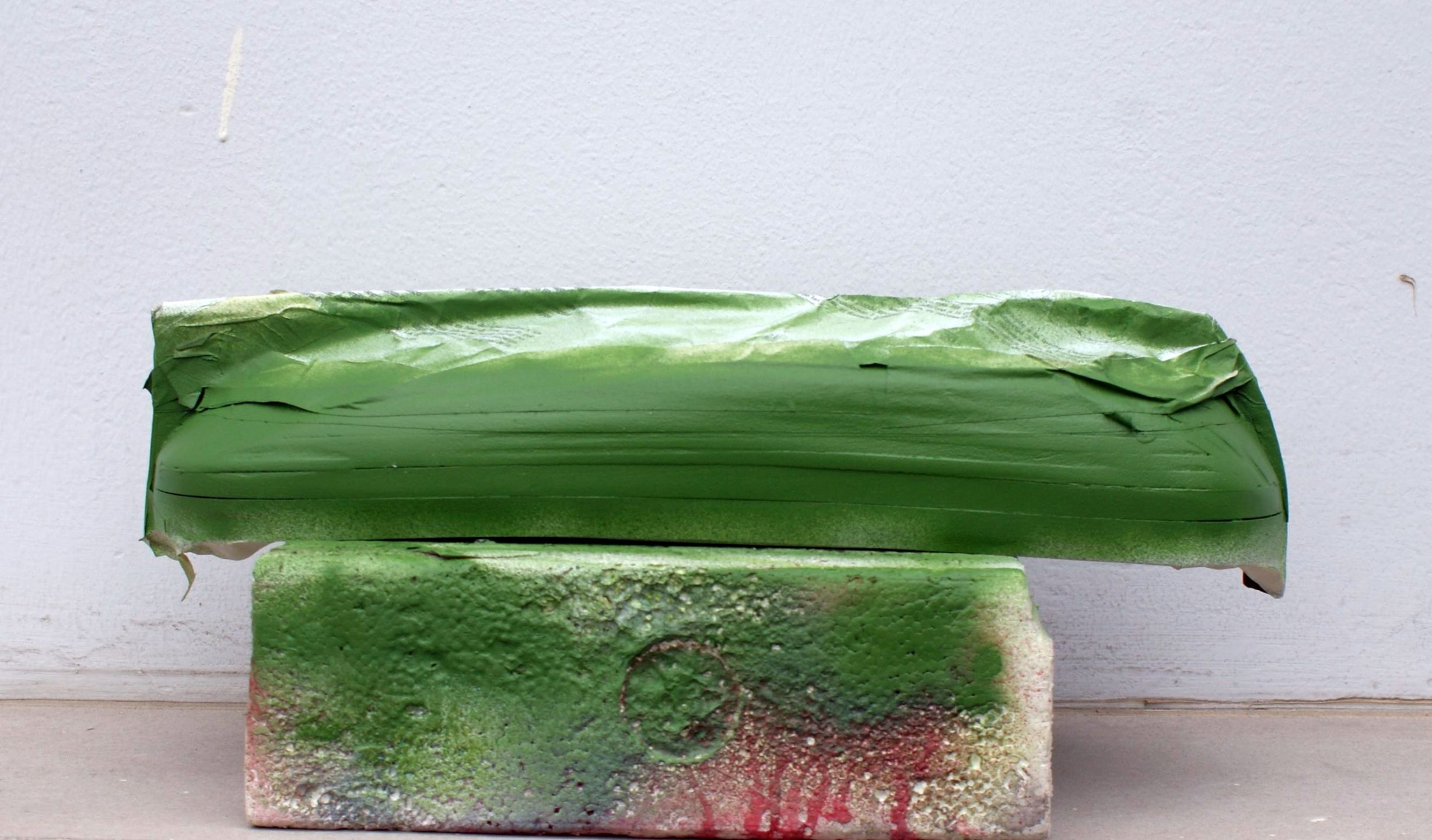

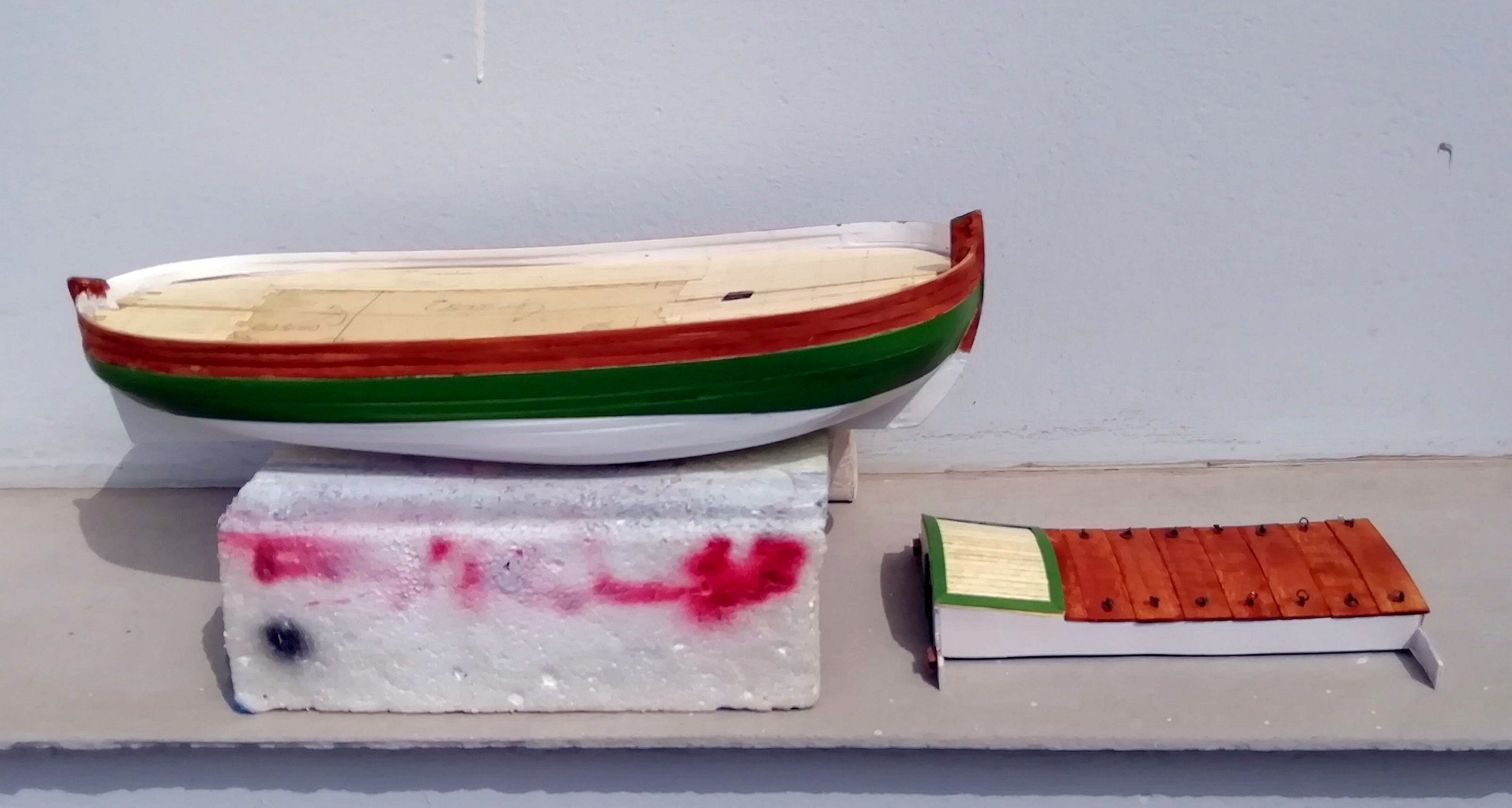

Montaje de cuadernas, tracas y cubierta (las tracas son de dos colores, pues se me acabaron las de tilo y encontré unas de cedro nacional, bonitas pero muy duras). Después de buscar que colores podría tener la nave, encontré usual el color blanco en la obra viva; la obra muerta a mi gusto, en madera (nogal claro) y verde...
Adjuntos
DutchYacht_2 (1)_1651x897.jpg
DutchYacht_2 (1)_1651x897.jpg (220.13 KiB) Visto 579 veces
DutchYacht_2 (2)_1530x968.jpg
DutchYacht_2 (2)_1530x968.jpg (232.47 KiB) Visto 579 veces
DutchYacht_2 (3)_1433x989.jpg
DutchYacht_2 (3)_1433x989.jpg (271.77 KiB) Visto 579 veces
DutchYacht_2 (4)_1446x840.jpg
DutchYacht_2 (4)_1446x840.jpg (239.52 KiB) Visto 579 veces
DutchYacht_2 (5)_1197x1152.jpg
DutchYacht_2 (5)_1197x1152.jpg (230.9 KiB) Visto 579 veces
DutchYacht_2 (6).JPG
DutchYacht_2 (7).jpg
DutchYacht_2 (8)_1162x778.jpg
DutchYacht_2 (8)_1162x778.jpg (124.37 KiB) Visto 579 veces



Jose Ruesta
Aficionado
Aficionado
Mensajes: 30
Registrado: Vie Jul 17, 2020 8:54 pm
Ubicación: Lima, Peru

Damlooper

Mensaje por Jose Ruesta » Vie Dic 18, 2020 12:37 am

DAMLOOPER - Parte 3 de 5

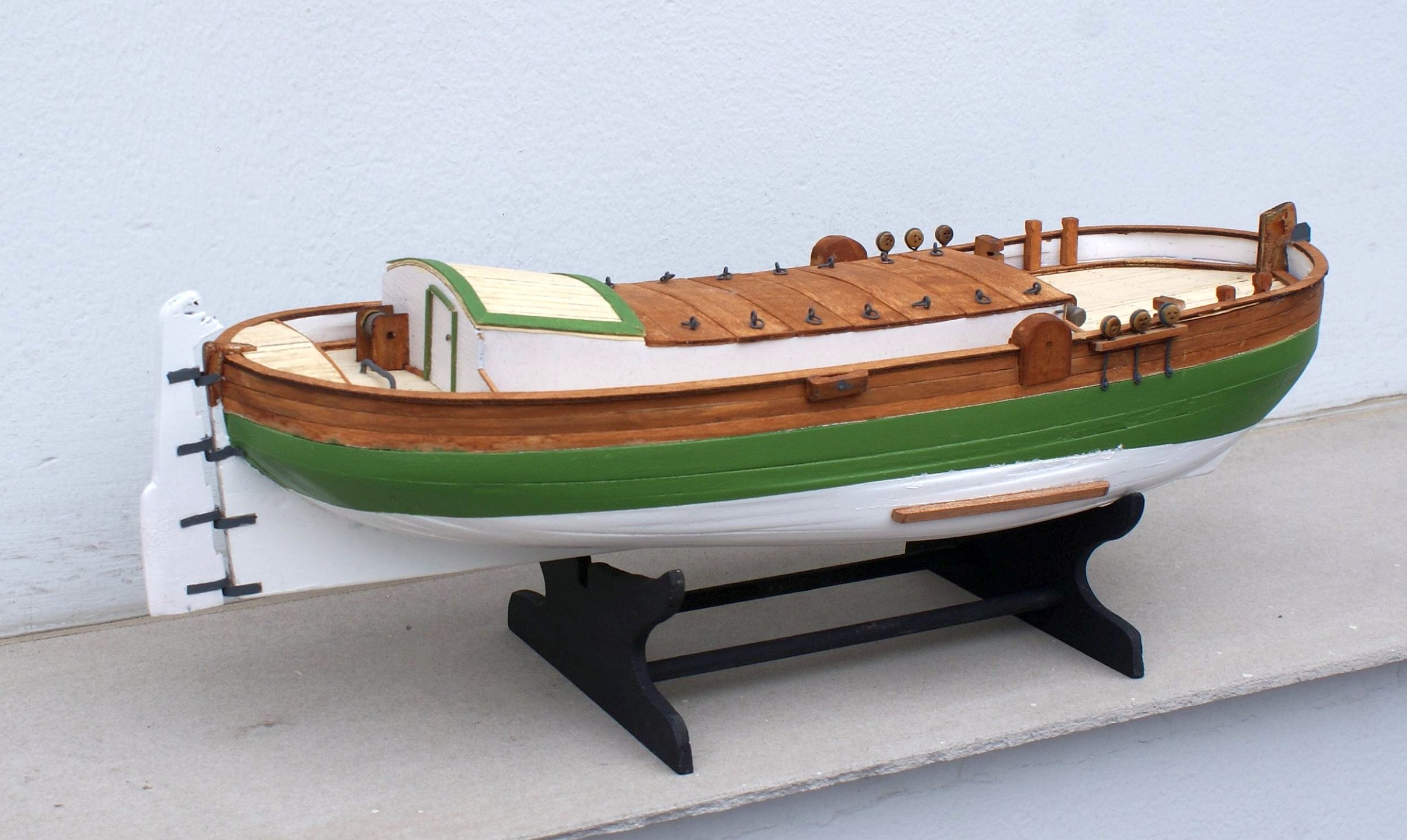

Montaje de cabina, entrada de bodega, orzas laterales (elemento muy interesante en su uso), los accesorios de cubierta y del único mástil (en el barco original es rebatible), pero en éste modelo lo hice fijo a la falsa quilla. También se montó el timón y su caña.
Adjuntos
DutchYacht_3 (2)_1597x1187.jpg
DutchYacht_3 (2)_1597x1187.jpg (251.42 KiB) Visto 579 veces
DutchYacht_3 (3)_1307x1012.jpg
DutchYacht_3 (3)_1307x1012.jpg (267.61 KiB) Visto 579 veces
DutchYacht_3 (4)_1495x1238.jpg
DutchYacht_3 (4)_1495x1238.jpg (214.67 KiB) Visto 579 veces
DutchYacht_3 (5)_1355x907.jpg
DutchYacht_3 (5)_1355x907.jpg (216.35 KiB) Visto 579 veces
DutchYacht_3 (6)_1355x907.jpg
DutchYacht_3 (6)_1355x907.jpg (203.17 KiB) Visto 579 veces
DutchYacht_3 (1).JPG



Jose Ruesta
Aficionado
Aficionado
Mensajes: 30
Registrado: Vie Jul 17, 2020 8:54 pm
Ubicación: Lima, Peru

Damlooper

Mensaje por Jose Ruesta » Vie Dic 18, 2020 12:38 am

DAMLOOPER - Parte 4 de 5
Preparación de las velas. Aquí también con dudas (si usar velas blancas o de algún color), opte por el ocre, pero solo logré un color naranja que pareció bastante adecuado. Las velas son de papel seda pintadas y con una capa de barniz para darles alguna resistencia. Se colocaron las maniobras, estays y obenques. Al final la bandera, ésta es naranja, blanca y celeste, que eran los colores de las banderas en los buques holandeses en ese siglo.
Adjuntos
DutchYacht_4 (1)_1004x1251.jpg
DutchYacht_4 (1)_1004x1251.jpg (236.67 KiB) Visto 579 veces
DutchYacht_4 (2)_1521x1206.jpg
DutchYacht_4 (2)_1521x1206.jpg (257.39 KiB) Visto 579 veces
DutchYacht_4 (3)_1404x1186.jpg
DutchYacht_4 (3)_1404x1186.jpg (252.23 KiB) Visto 579 veces
DutchYacht_4 (4)_1067x974.jpg
DutchYacht_4 (4)_1067x974.jpg (232.81 KiB) Visto 579 veces
DutchYacht_4 (5)_1239x932.jpg
DutchYacht_4 (5)_1239x932.jpg (237.33 KiB) Visto 579 veces
DutchYacht_4 (7)_1162x778.jpg
DutchYacht_4 (7)_1162x778.jpg (148.49 KiB) Visto 579 veces



Jose Ruesta
Aficionado
Aficionado
Mensajes: 30
Registrado: Vie Jul 17, 2020 8:54 pm
Ubicación: Lima, Peru

Damlooper

Mensaje por Jose Ruesta » Vie Dic 18, 2020 12:41 am

DAMLOOPER - Parte 5 de 5
Terminado..!!, bueno no es un gran navío, pero es un velerito que en su momento cumplió su cometido

Función original: Transporte de mercaderías en aguas interiores
Ubicado: Holanda
Tipo: Damlooper
Modelo a escala : (1/60)
Eslora: 18.88 m (315 mm)
Manga: 6.60 m (110 mm)
Fecha terminación: Octubre 2020
Por: José Ruesta (Lima, Perú)
Adjuntos
DutchYacht_5 (1)_1272x1204.jpg
DutchYacht_5 (1)_1272x1204.jpg (226.84 KiB) Visto 579 veces
DutchYacht_5 (2)_1245x866.jpg
DutchYacht_5 (2)_1245x866.jpg (203.41 KiB) Visto 579 veces
DutchYacht_5 (3)_1725x1147.jpg
DutchYacht_5 (3)_1725x1147.jpg (245.64 KiB) Visto 579 veces
DutchYacht_5 (4)_937x1437.jpg
DutchYacht_5 (4)_937x1437.jpg (201.39 KiB) Visto 579 veces
DutchYacht_5 (6)_1742x1166.jpg
DutchYacht_5 (6)_1742x1166.jpg (249.36 KiB) Visto 579 veces
DutchYacht_5 (7)_1355x907.jpg
DutchYacht_5 (7)_1355x907.jpg (200.34 KiB) Visto 579 veces



libra63
PayPal
PayPal
Mensajes: 169
Registrado: Lun Jul 06, 2020 8:22 am

Re: Damlooper

Mensaje por libra63 » Vie Dic 18, 2020 12:08 pm

Un gran trabajo! Construyes bonitos barcos Jose.



Saludos


lorenzo



Leopoldofran
PayPal
PayPal
Mensajes: 3546
Registrado: Dom Ago 26, 2012 2:16 pm
Ubicación: Madrid

Re: Damlooper

Mensaje por Leopoldofran » Sab Dic 19, 2020 7:11 pm

Haces tus modelos con mucha rapidez pero te quedan estupendamente. Este es un tema muy original y muy bien interpretado, no se le puede poner un pero.
