Hola y buenos días ! Y seguimos con la cuarentena, un poco mas sueltos, pero todavía ronda el virus,... a continuación entrego un pequeño velero que termine en Octubre pasado.
Debido a que en mi país no hay tiendas en las que pueda conseguir elementos para el modelismo en madera (como motones, cuadernales, vigotas que en navíos grandes se usa por decenas) y encima con la cuarentena, opte por enfocarme en veleros civiles pequeños, y buscando alguna nave no muy grande o compleja, encontré este Damlooper que era un barco de aguas interiores, holandés del siglo XVII, y cuyo nombre equivale a 'damrunner' o que corre sobre las presas, esto era porque la embarcación podía ser halada o transportada sobre las presas y diques. Aparte de los planos que ubique en internet, no encontré mucha referencia pictórica o bibliográfica, por lo que me he tomado alguna libertad en los detalles.

DAMLOOPER - Parte 1 de 5
Referencias:
http://www.shipmodell.com/index_files/S ... _PLAN.html
https://en.wikisource.org/wiki/The_Hist ... /Chapter_2

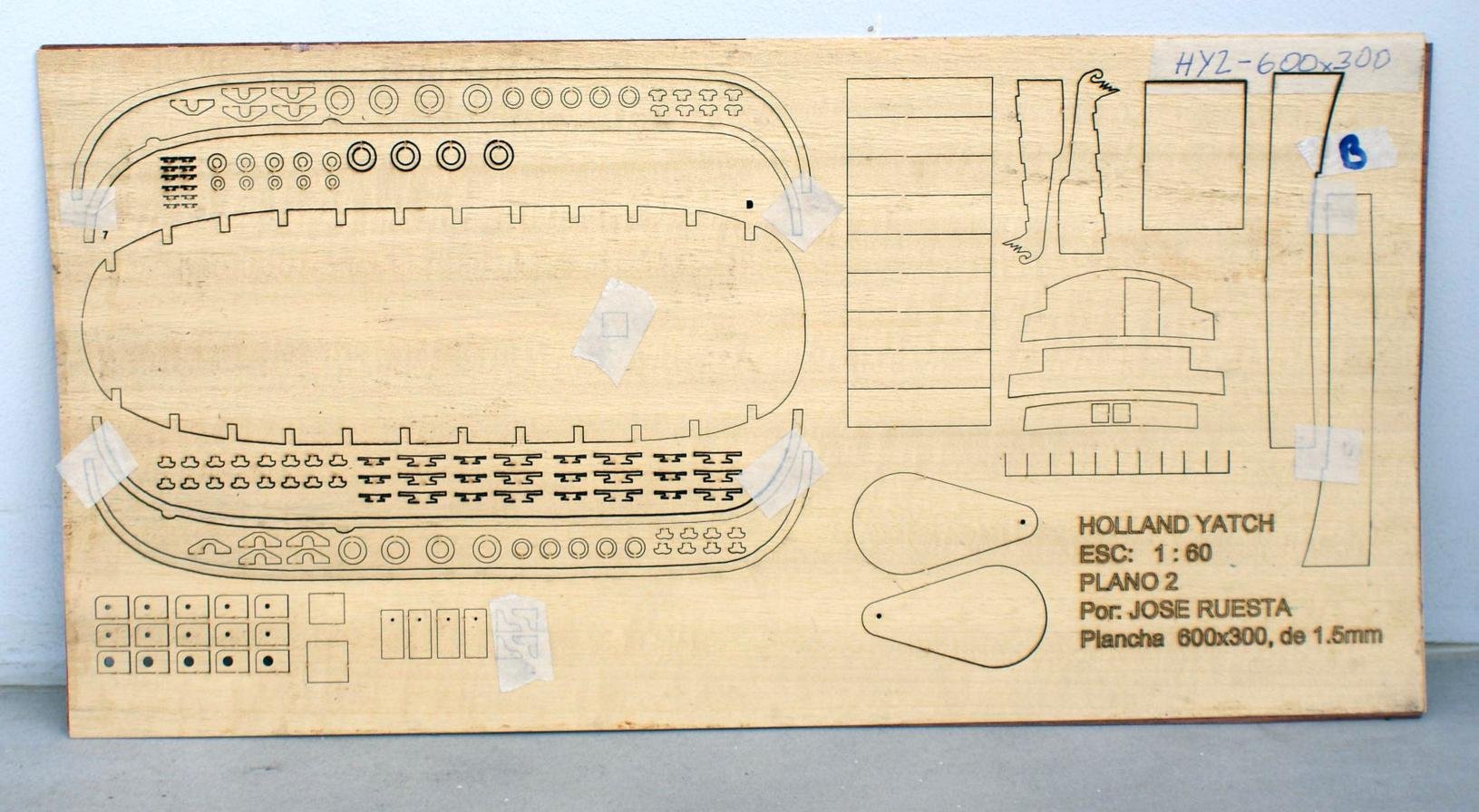

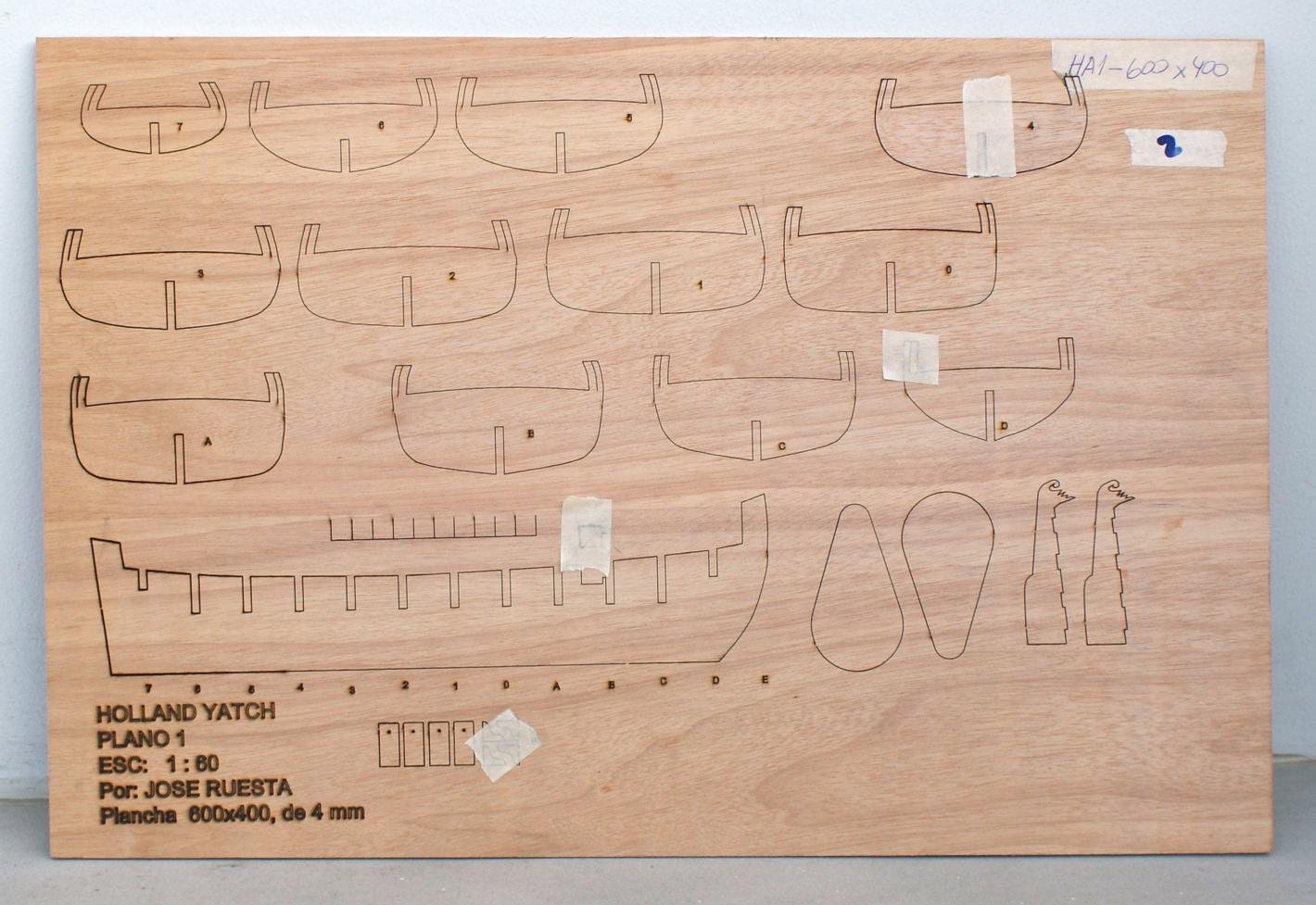

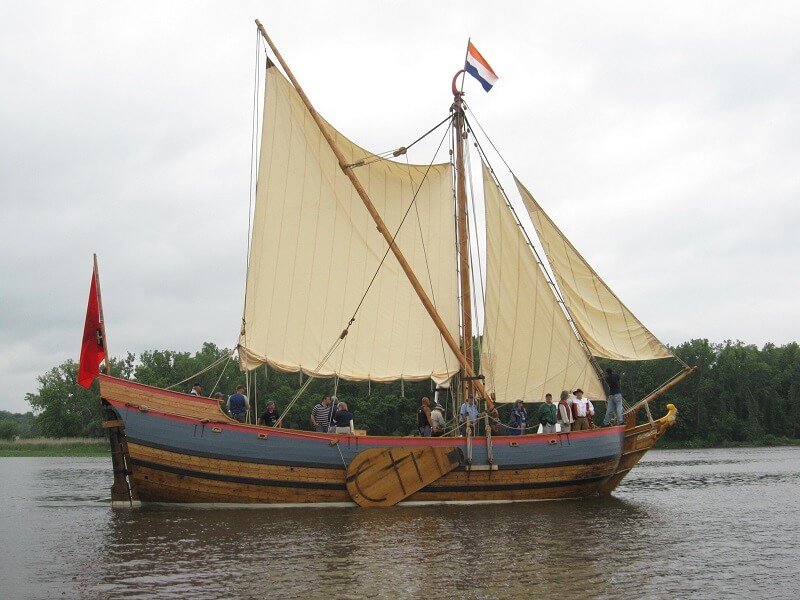

En ésta primera parte, muestro el plano usado como base, la foto de una réplica de Damlooper. En base a esa información redibuje en autocad las líneas del casco para obtener las cuadernas y la falsa quilla, así como los niveles de la cubierta, con el file hice cortar con laser sobre planchas de triplay de 4 mm para cuadernas, falsa quilla y algunos detalles, y el corte sobre una plancha de triplay de 1.5 mm para cubierta y otros detalles, seria mejor que fuese una plancha algo mas delgada.

[Jose Ruesta]

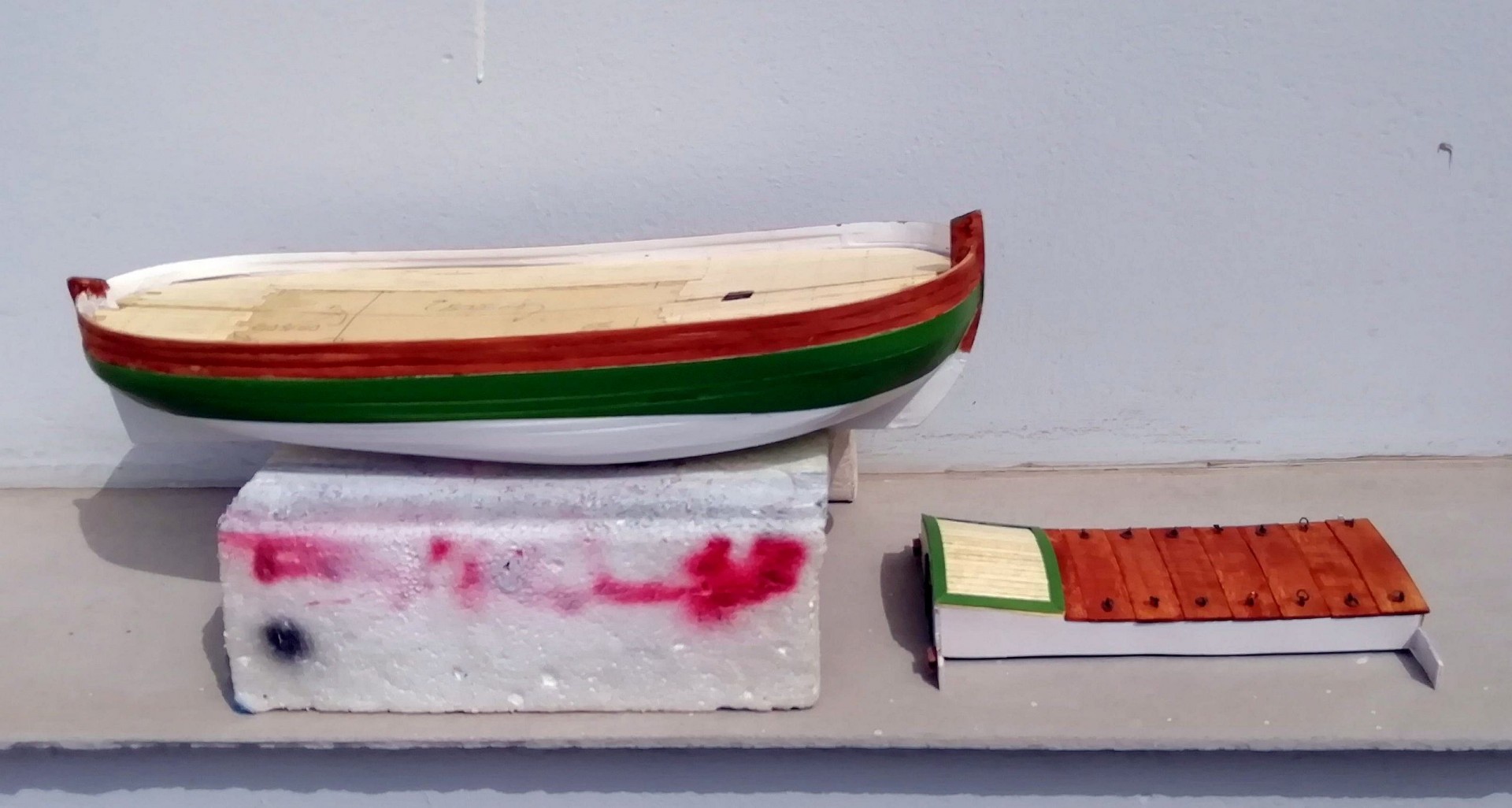

DAMLOOPER - Parte 2 de 5

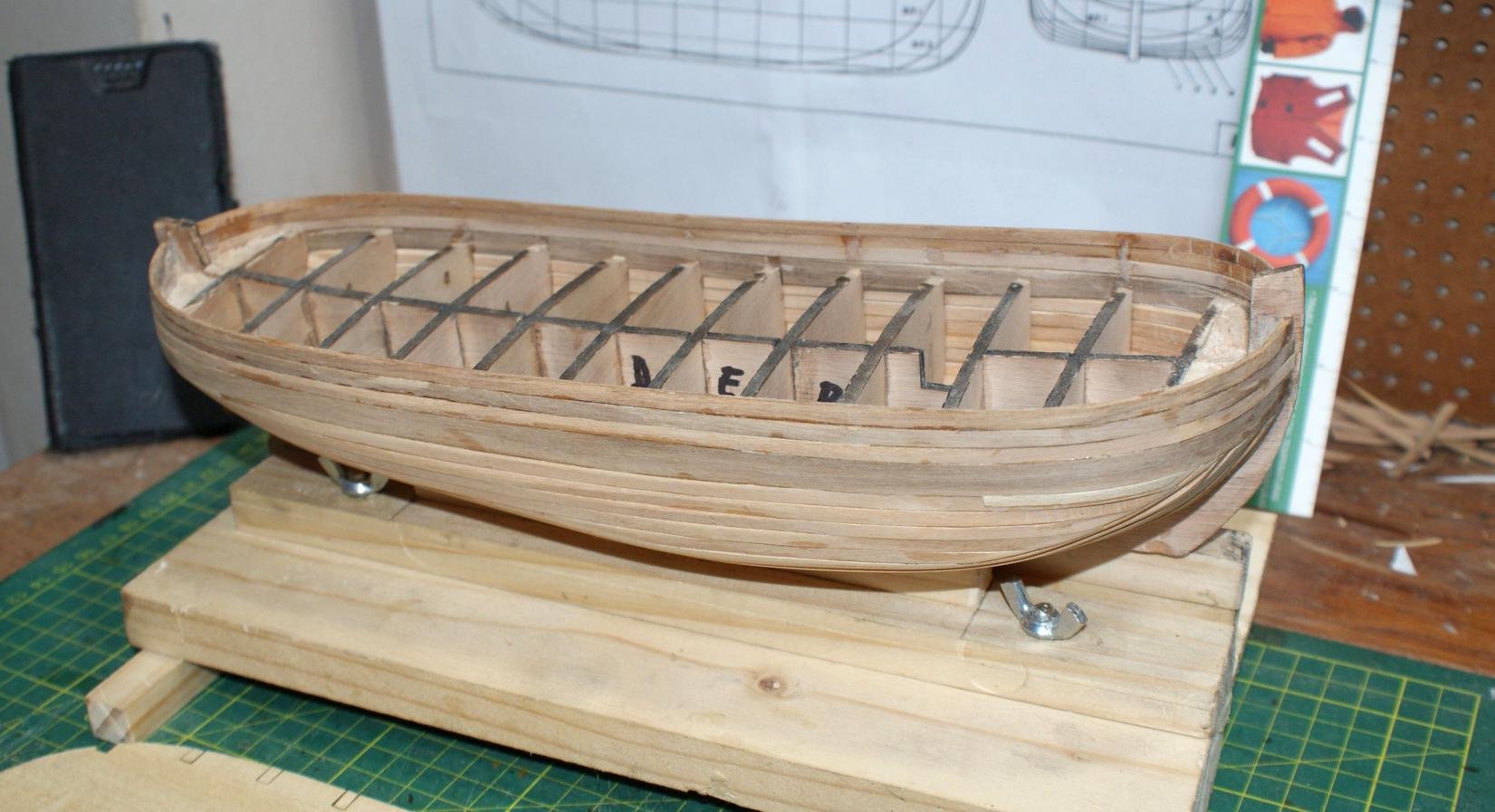

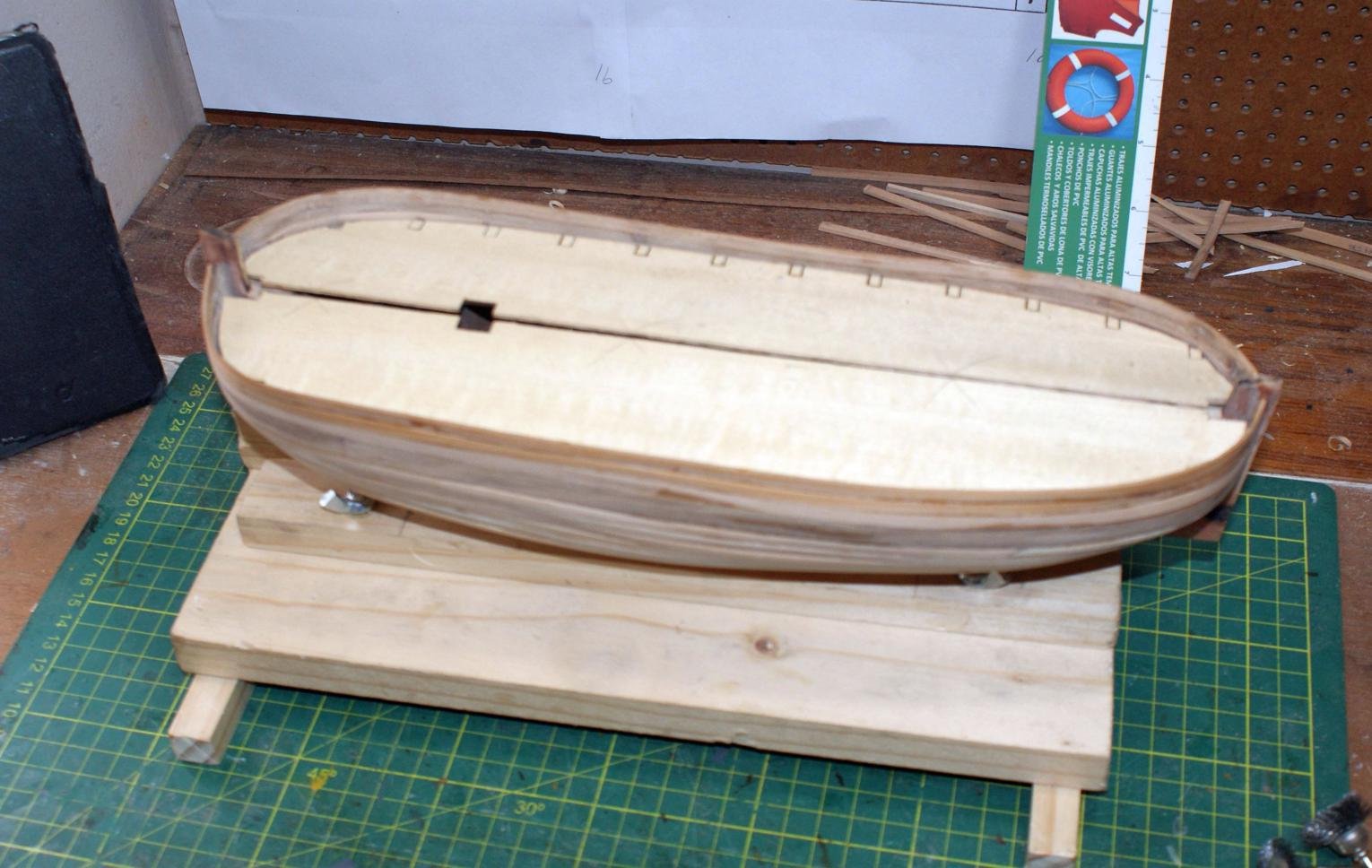

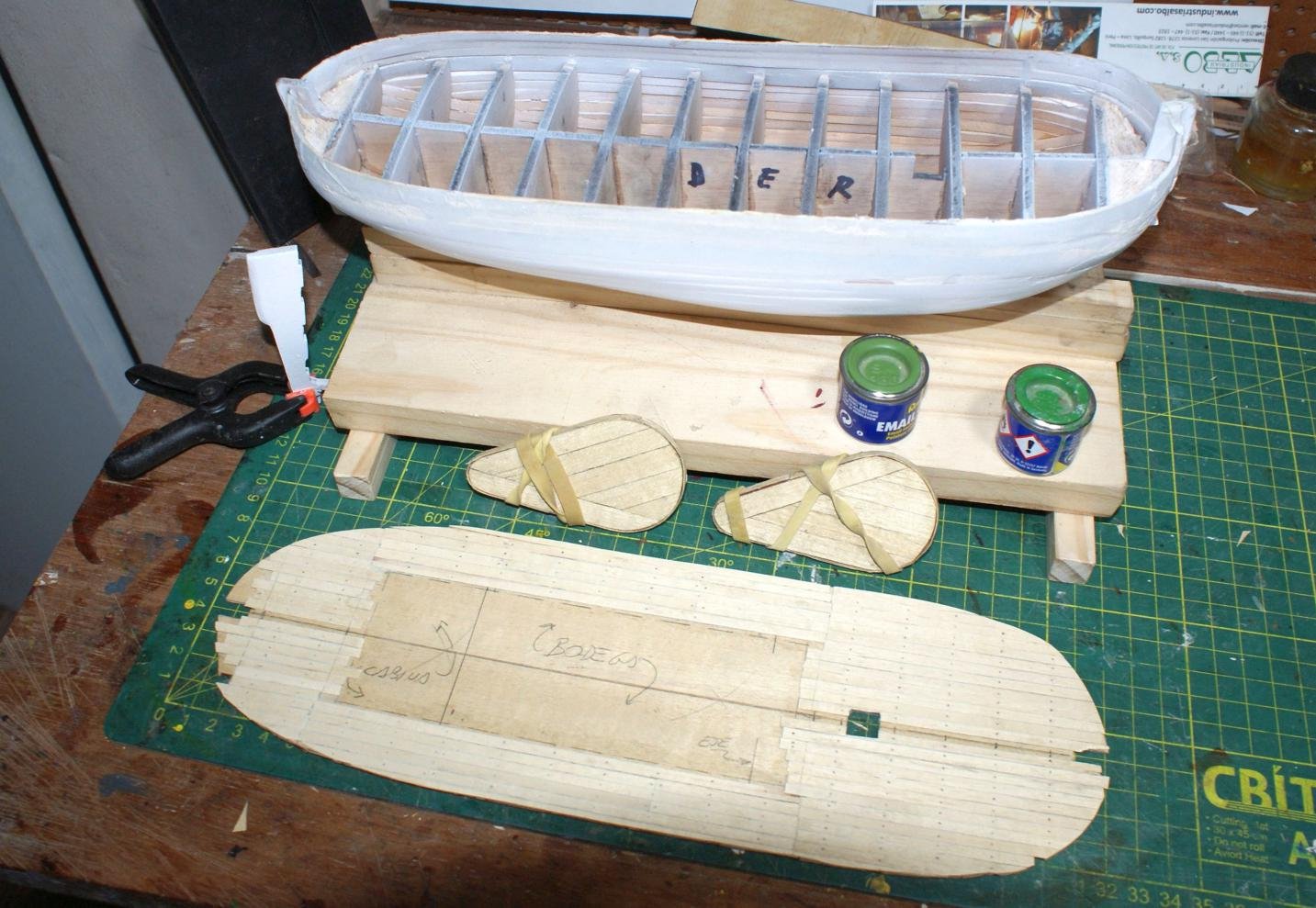

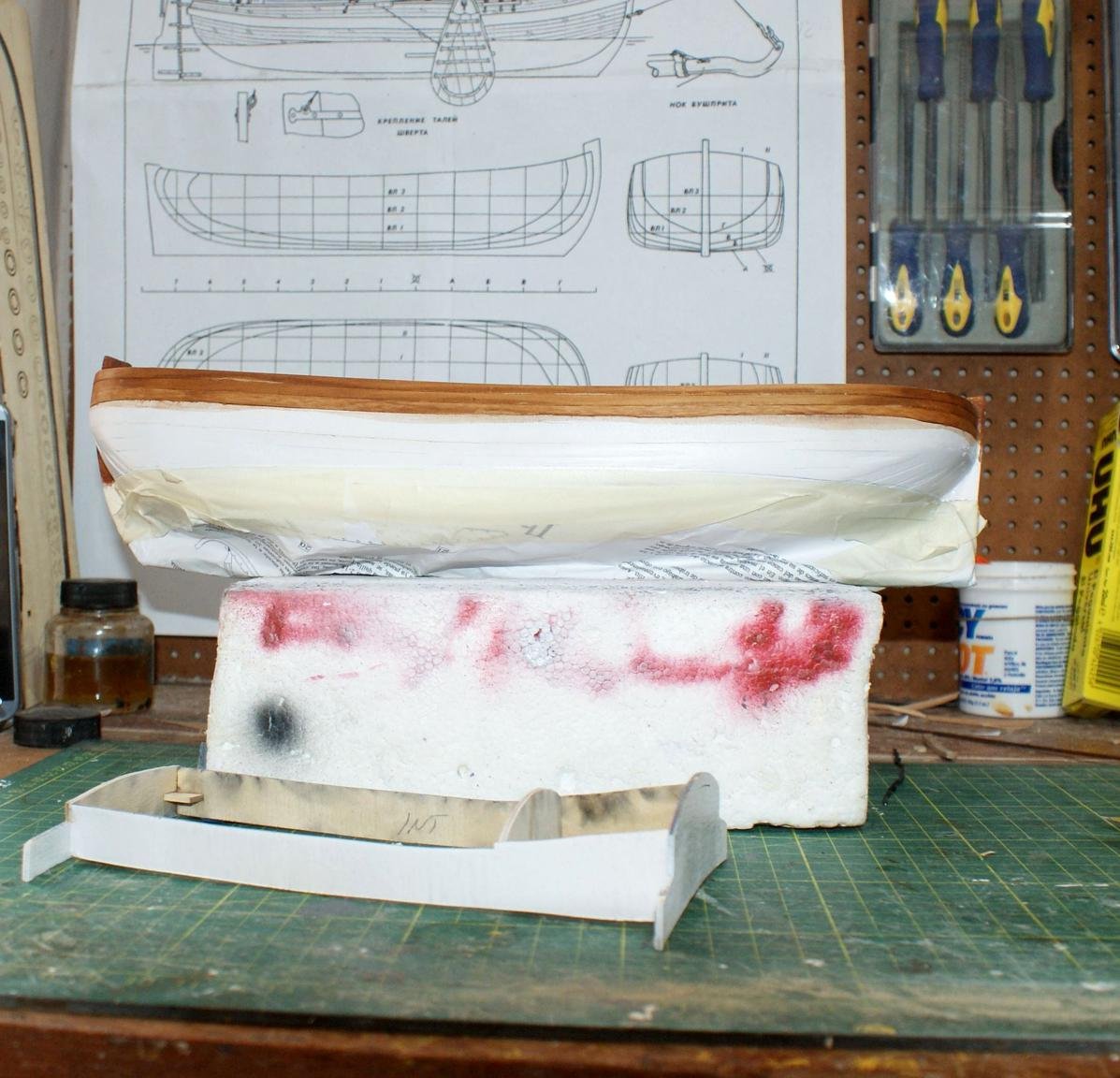

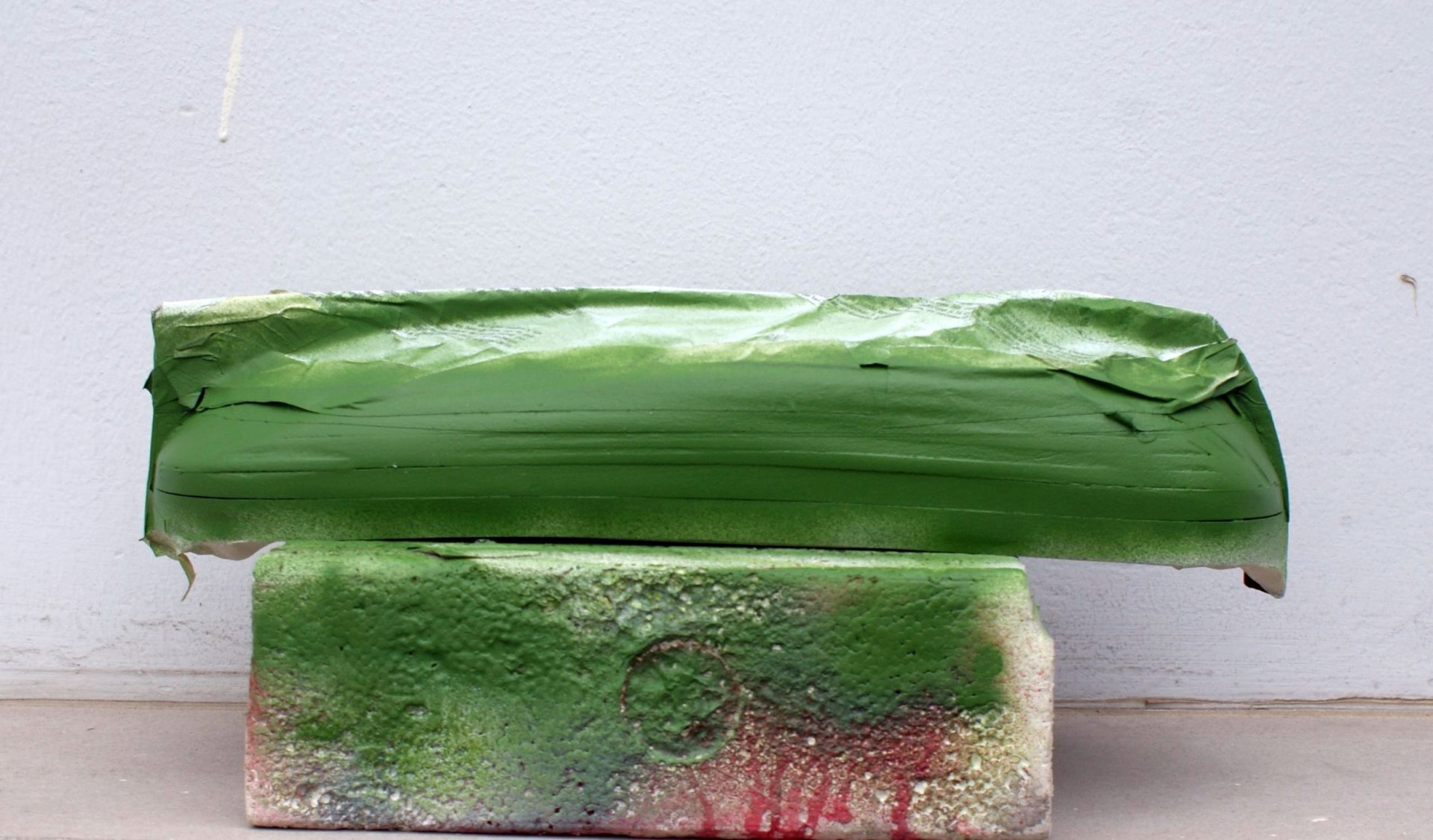

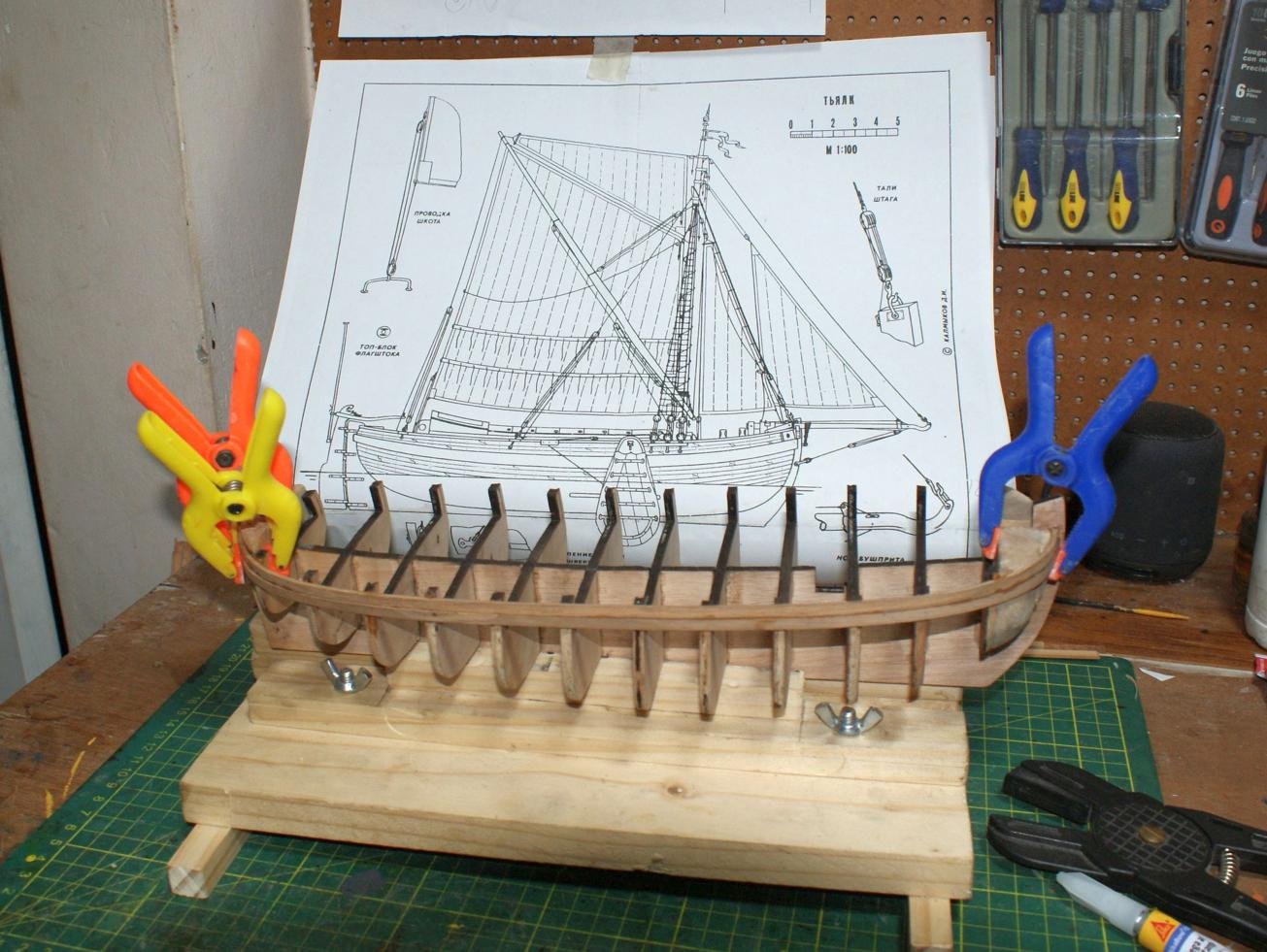

Montaje de cuadernas, tracas y cubierta (las tracas son de dos colores, pues se me acabaron las de tilo y encontré unas de cedro nacional, bonitas pero muy duras). Después de buscar que colores podría tener la nave, encontré usual el color blanco en la obra viva; la obra muerta a mi gusto, en madera (nogal claro) y verde...

[Jose Ruesta]

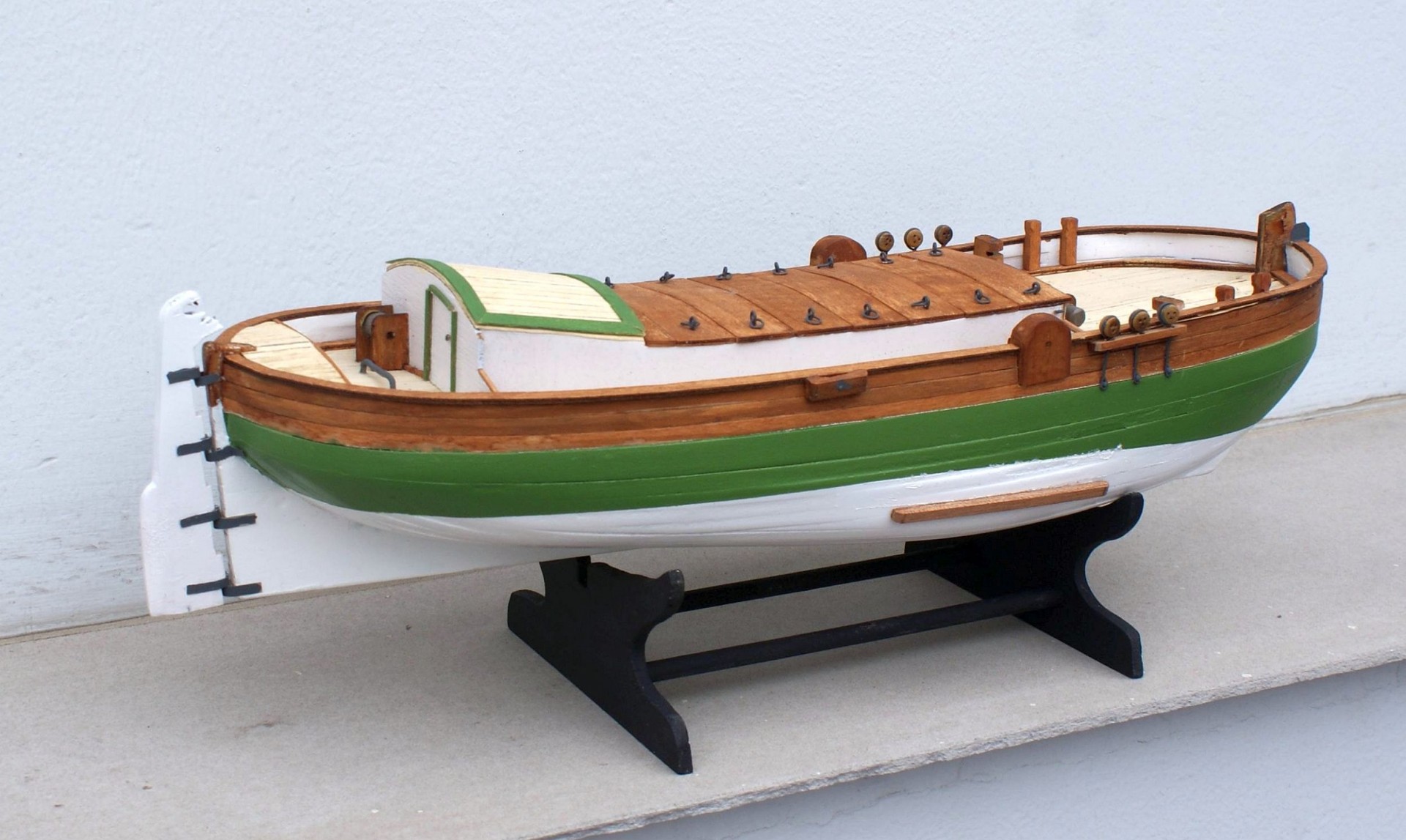

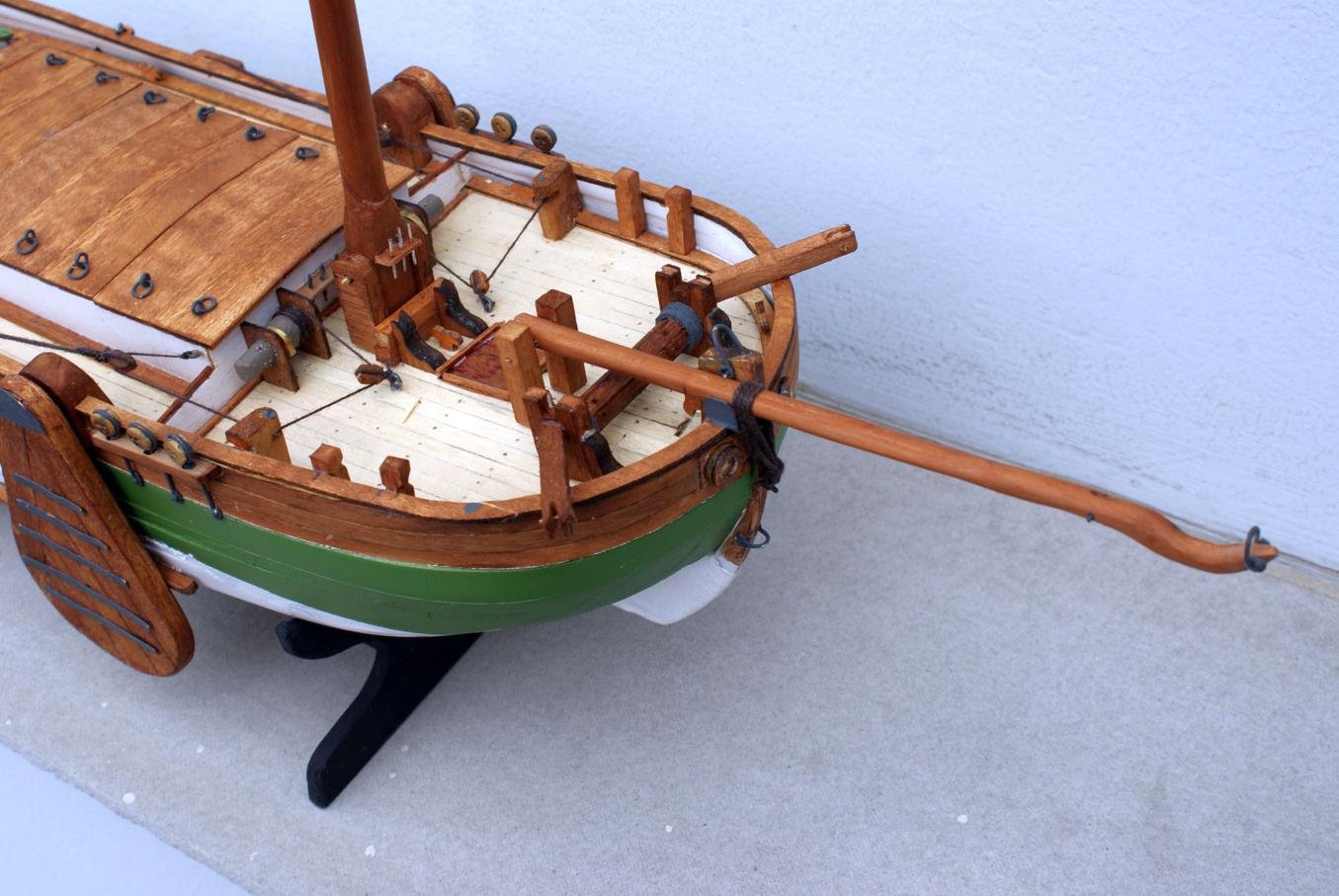

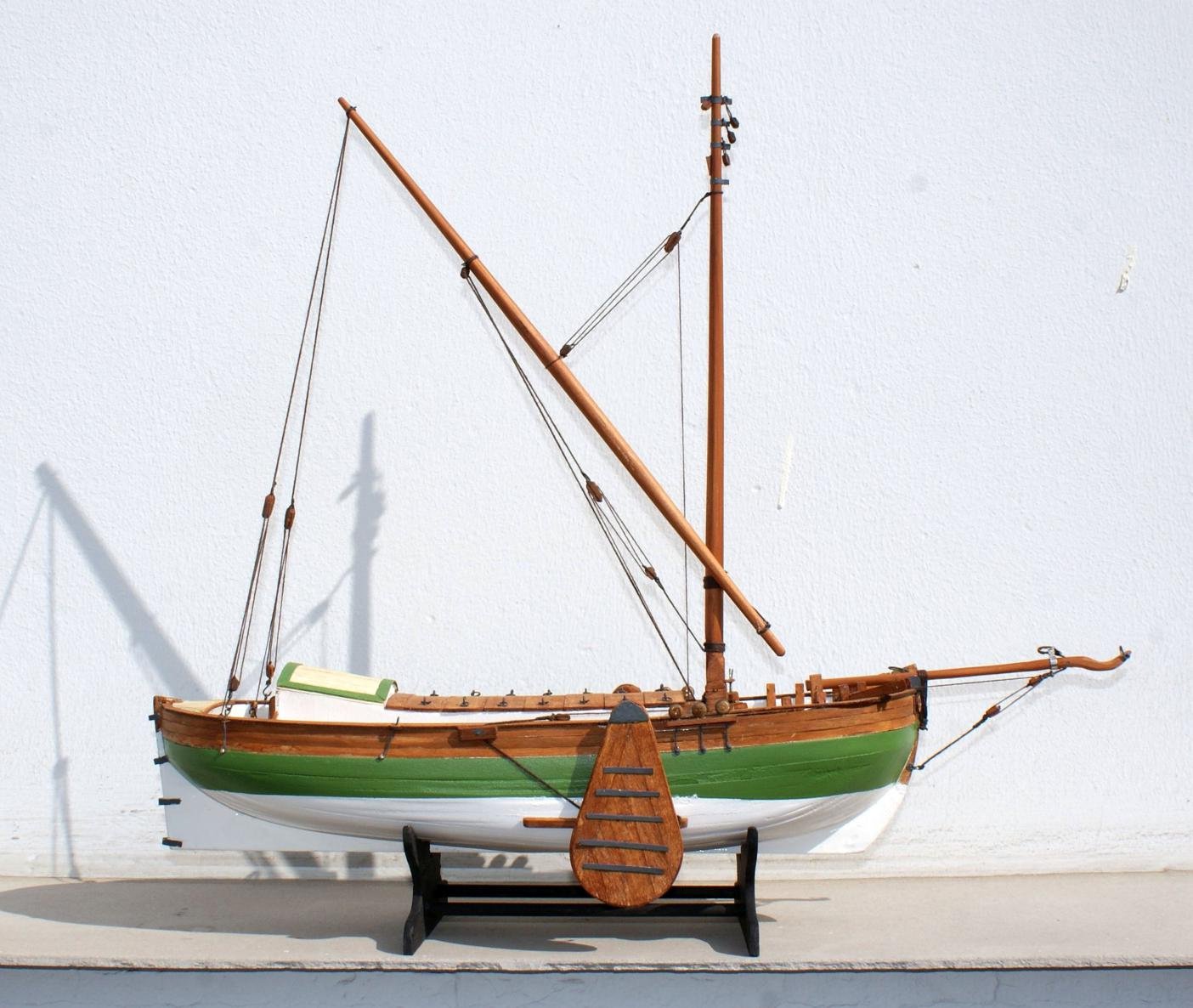

DAMLOOPER - Parte 3 de 5

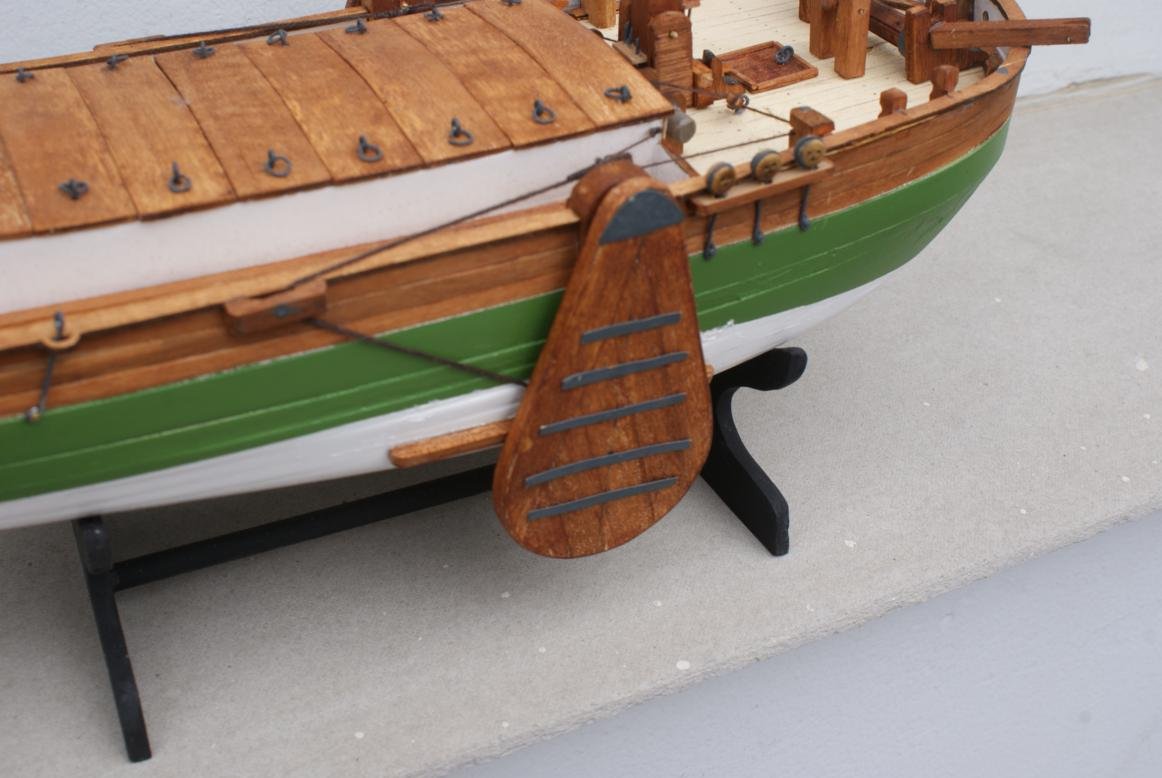

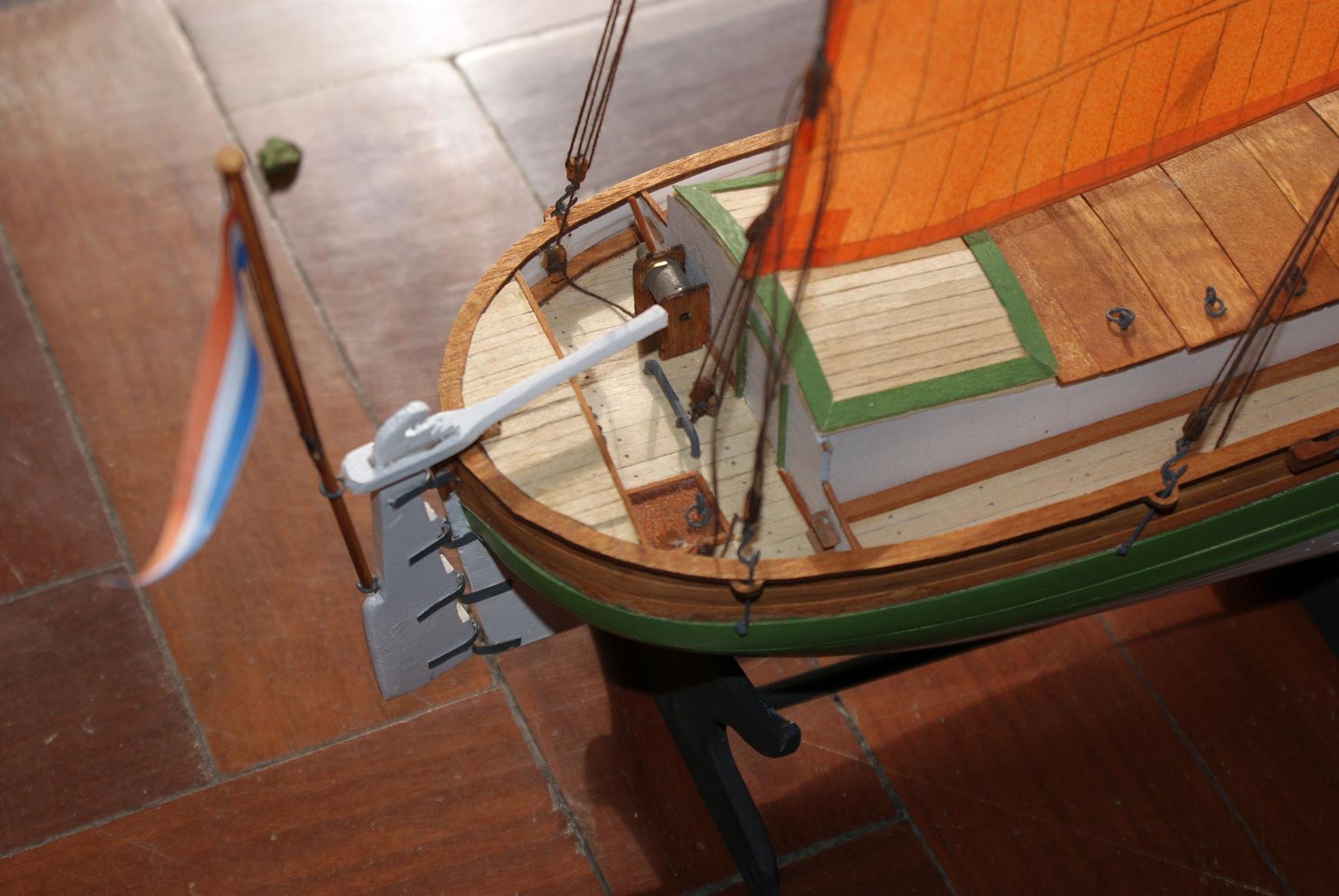

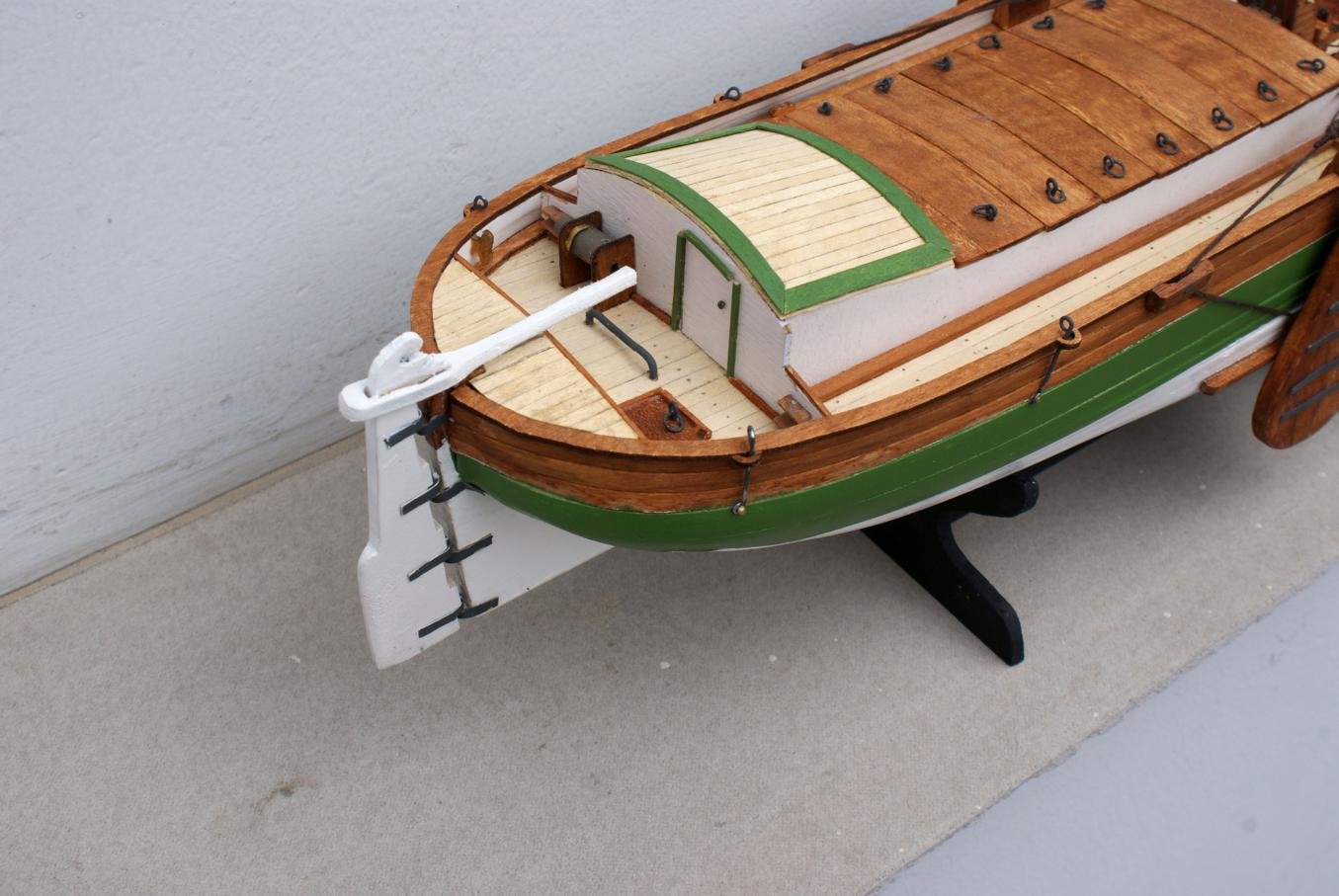

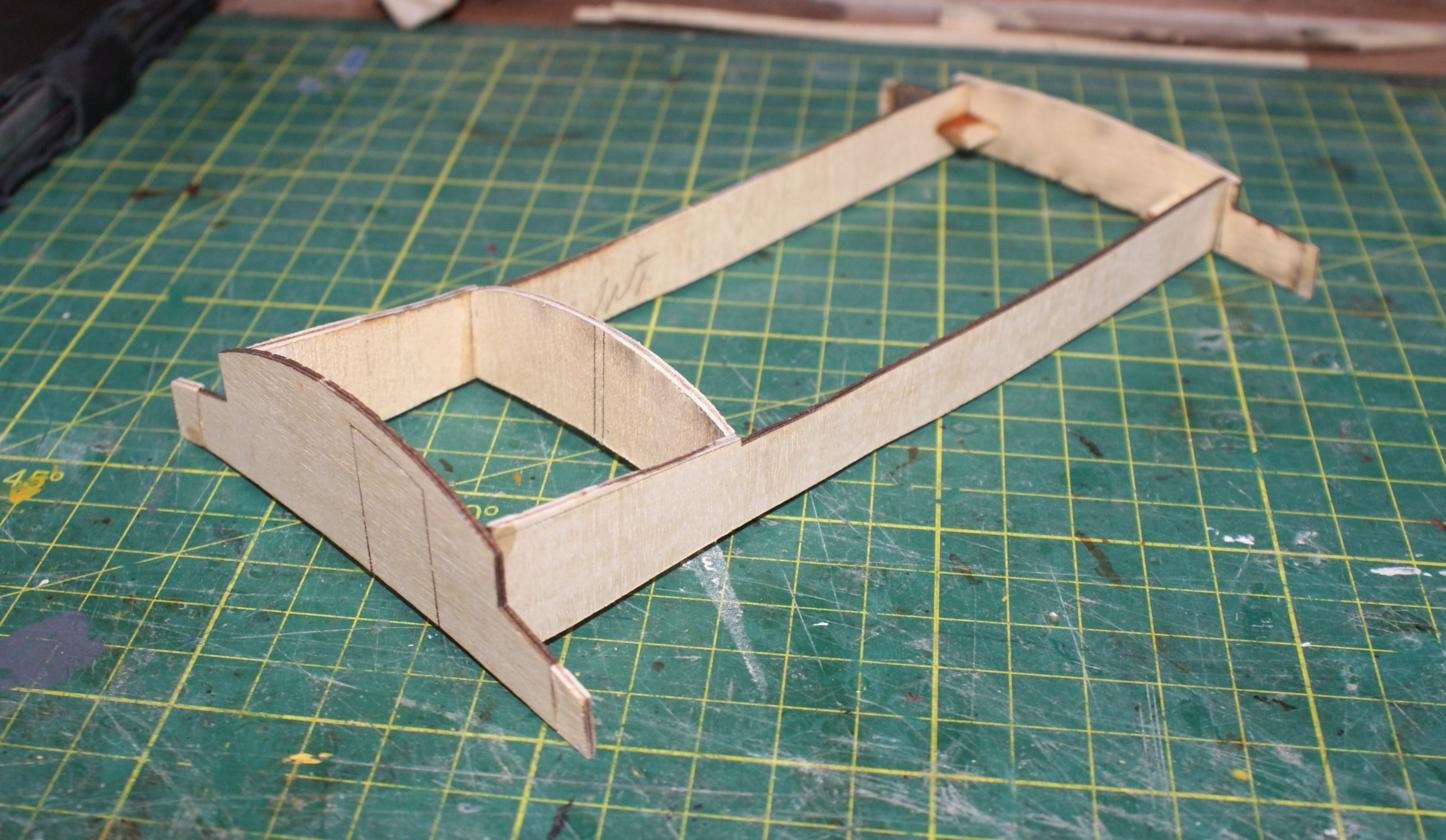

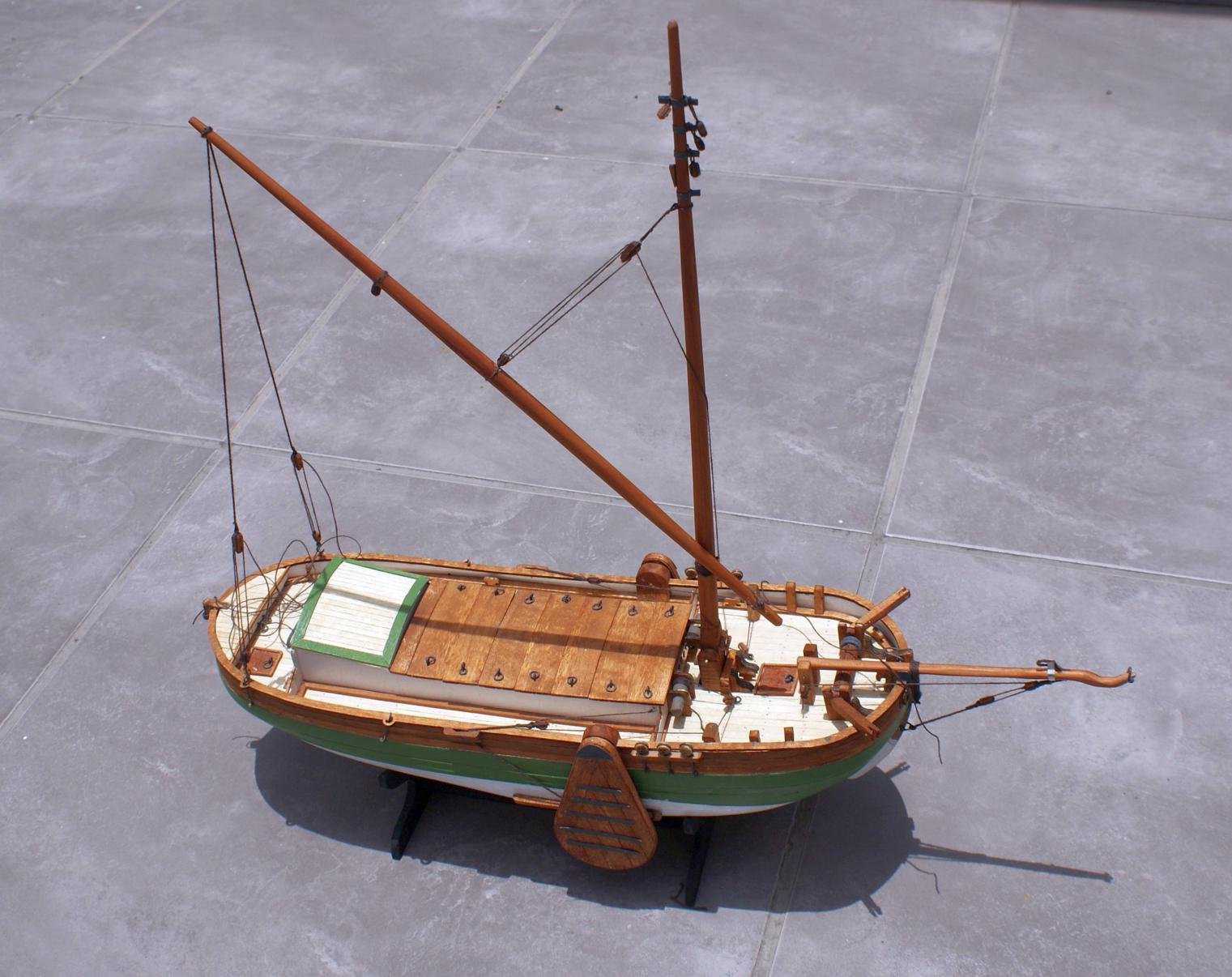

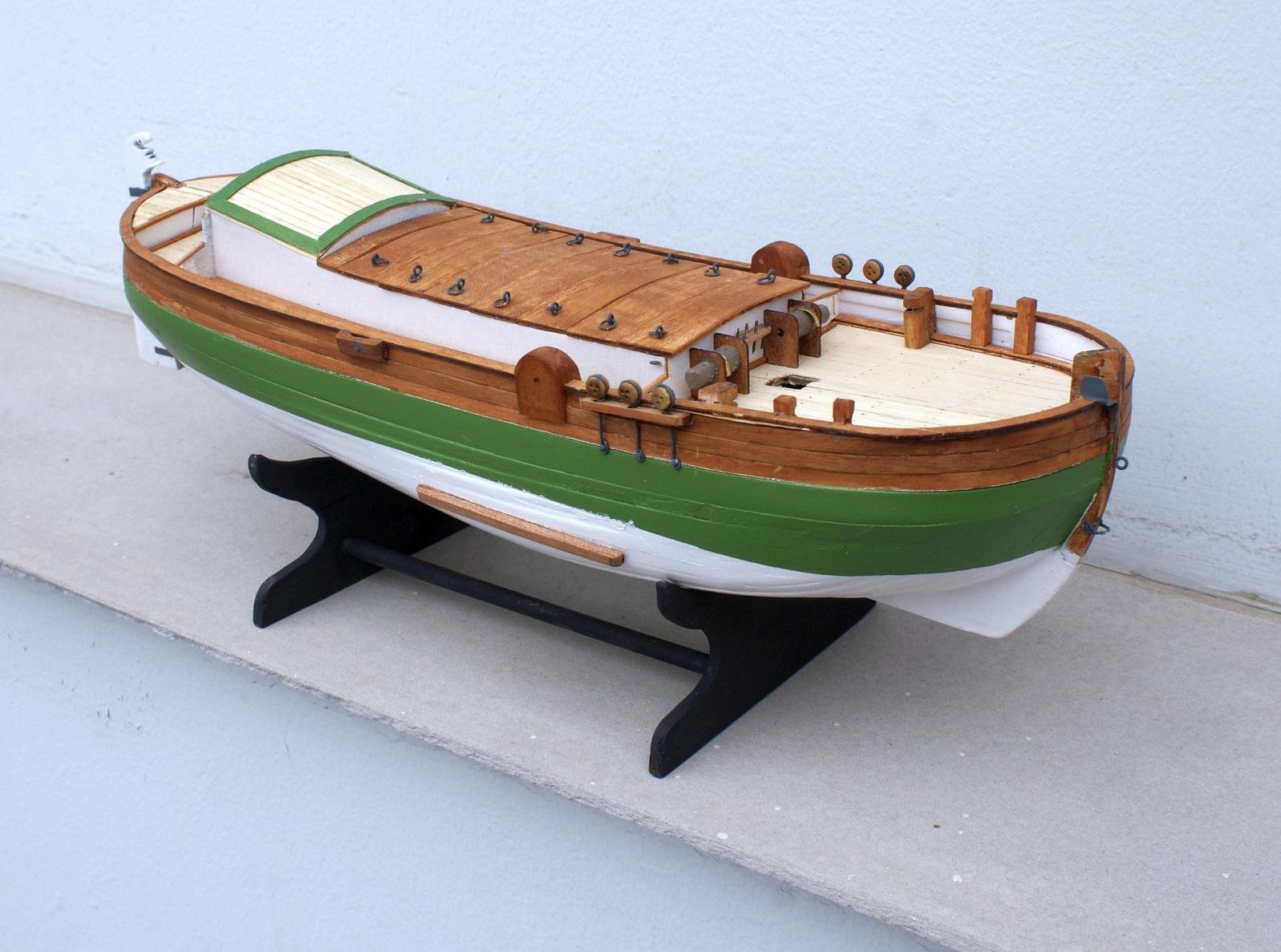

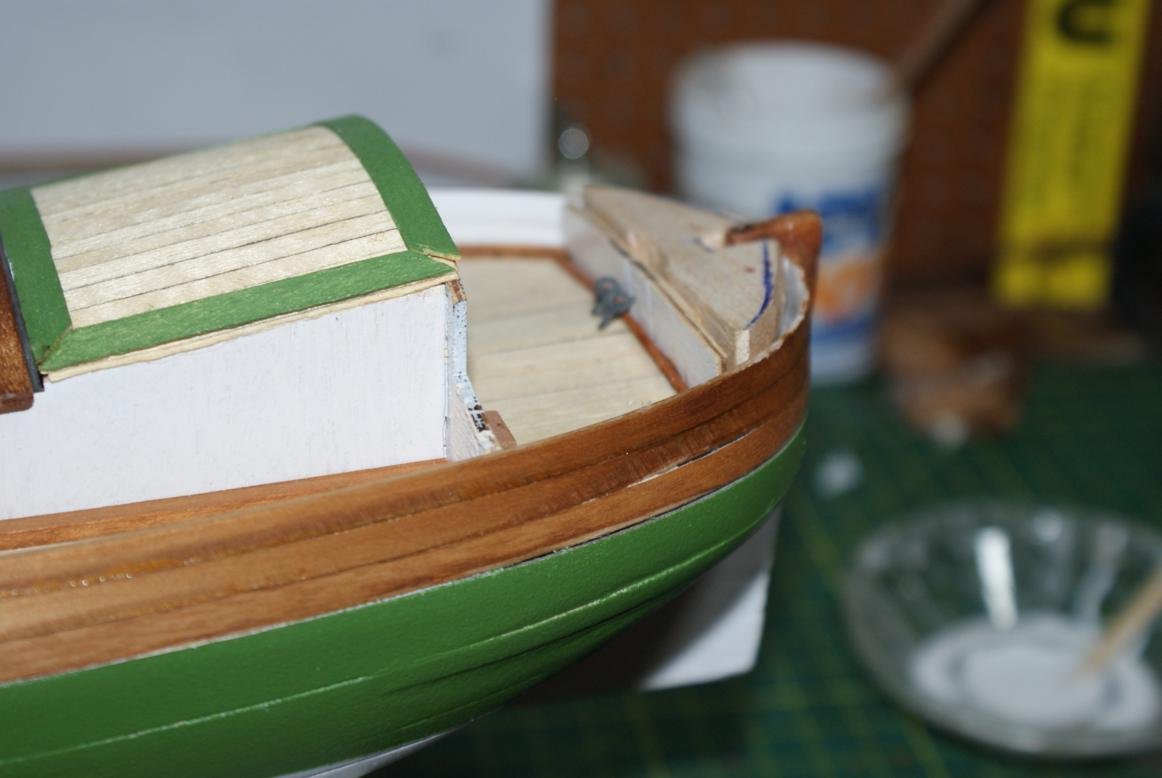

Montaje de cabina, entrada de bodega, orzas laterales (elemento muy interesante en su uso), los accesorios de cubierta y del único mástil (en el barco original es rebatible), pero en éste modelo lo hice fijo a la falsa quilla. También se montó el timón y su caña.

[Jose Ruesta]

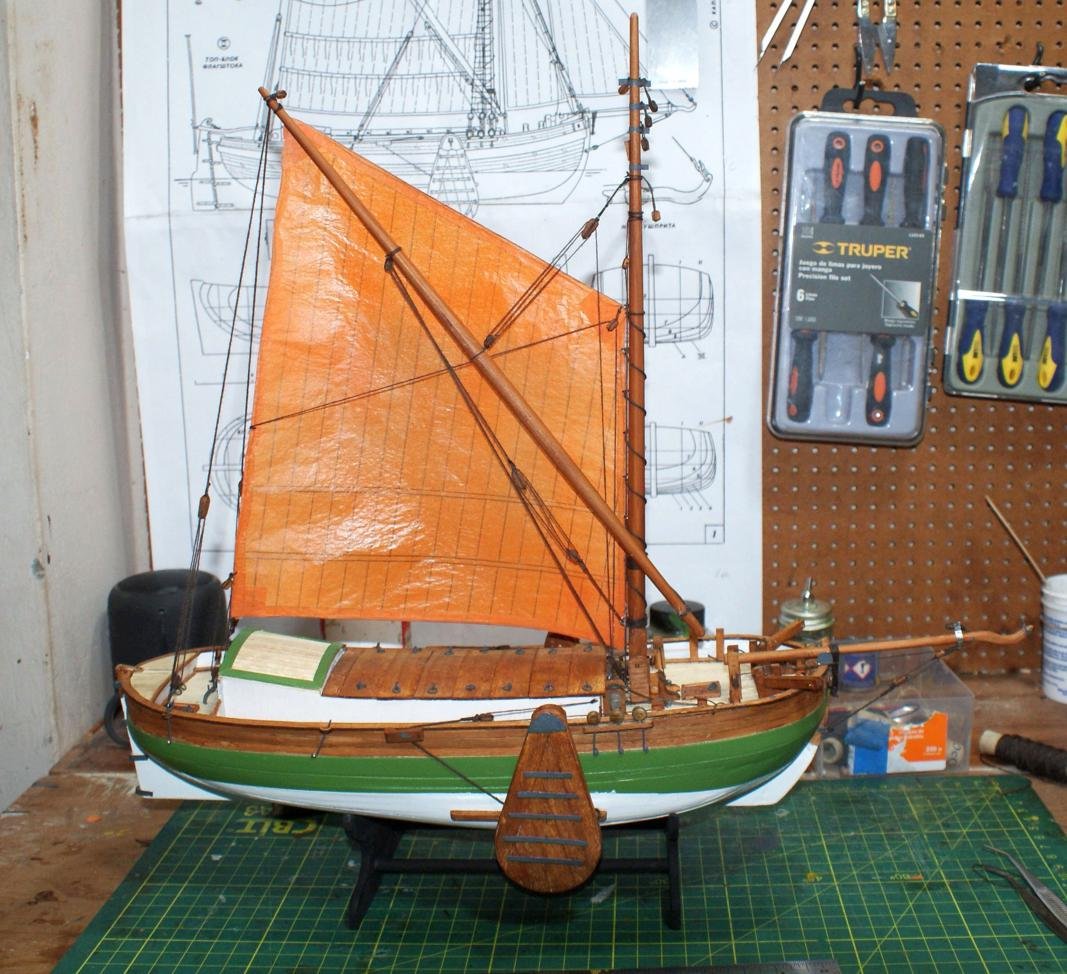

DAMLOOPER - Parte 4 de 5

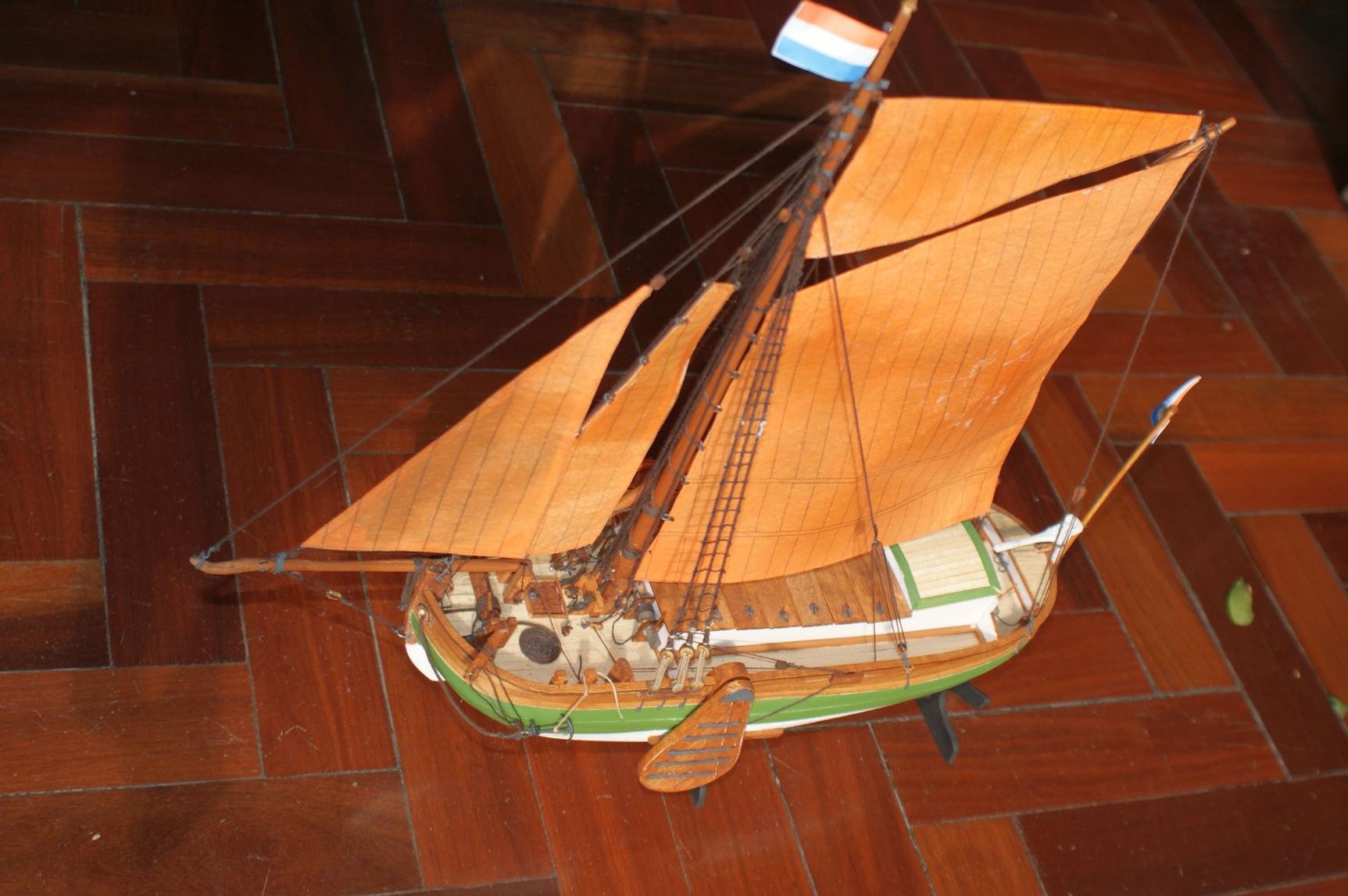

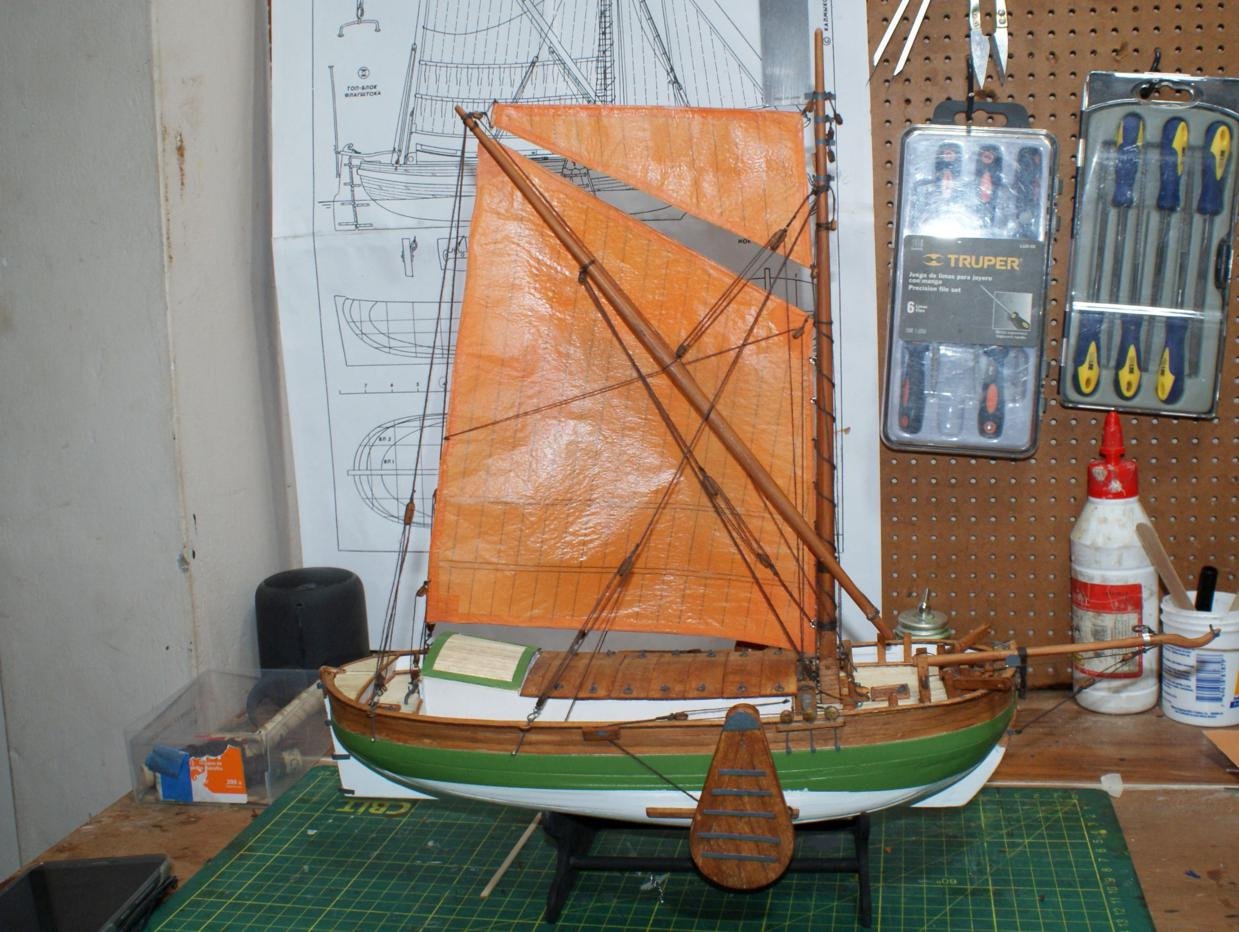

Preparación de las velas. Aquí también con dudas (si usar velas blancas o de algún color), opte por el ocre, pero solo logré un color naranja que pareció bastante adecuado. Las velas son de papel seda pintadas y con una capa de barniz para darles alguna resistencia. Se colocaron las maniobras, estays y obenques. Al final la bandera, ésta es naranja, blanca y celeste, que eran los colores de las banderas en los buques holandeses en ese siglo.

[Jose Ruesta]

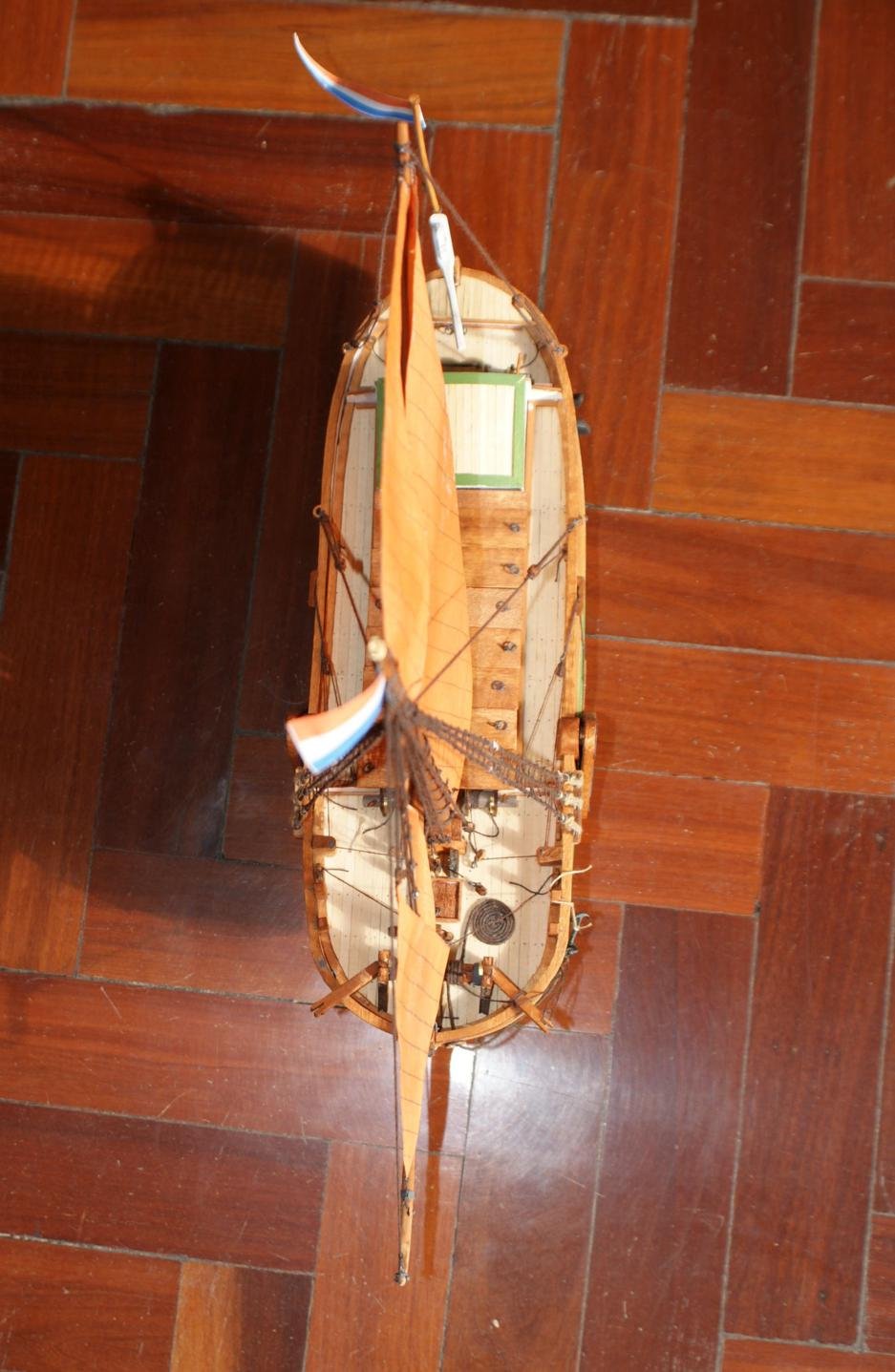

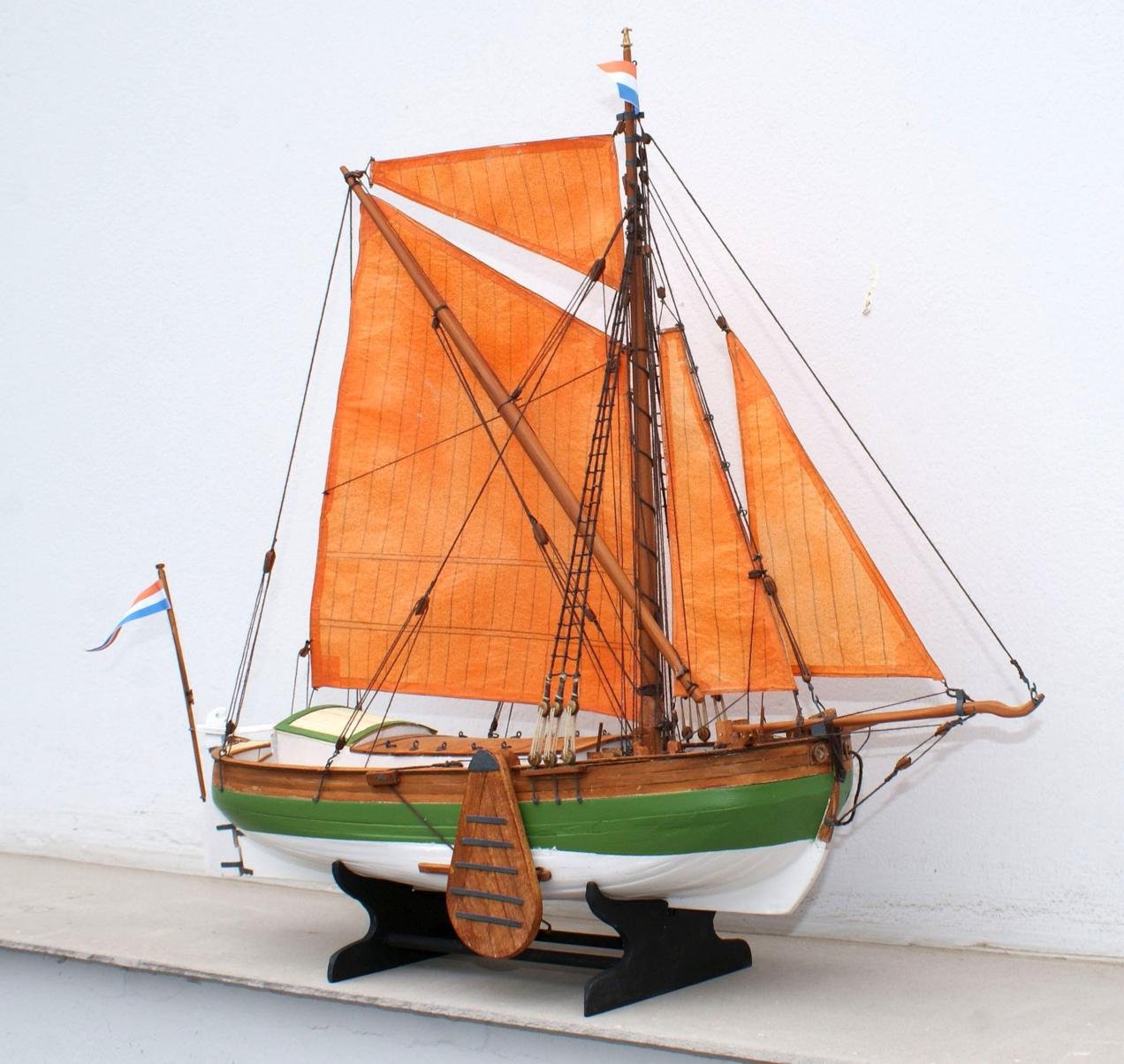

DAMLOOPER - Parte 5 de 5

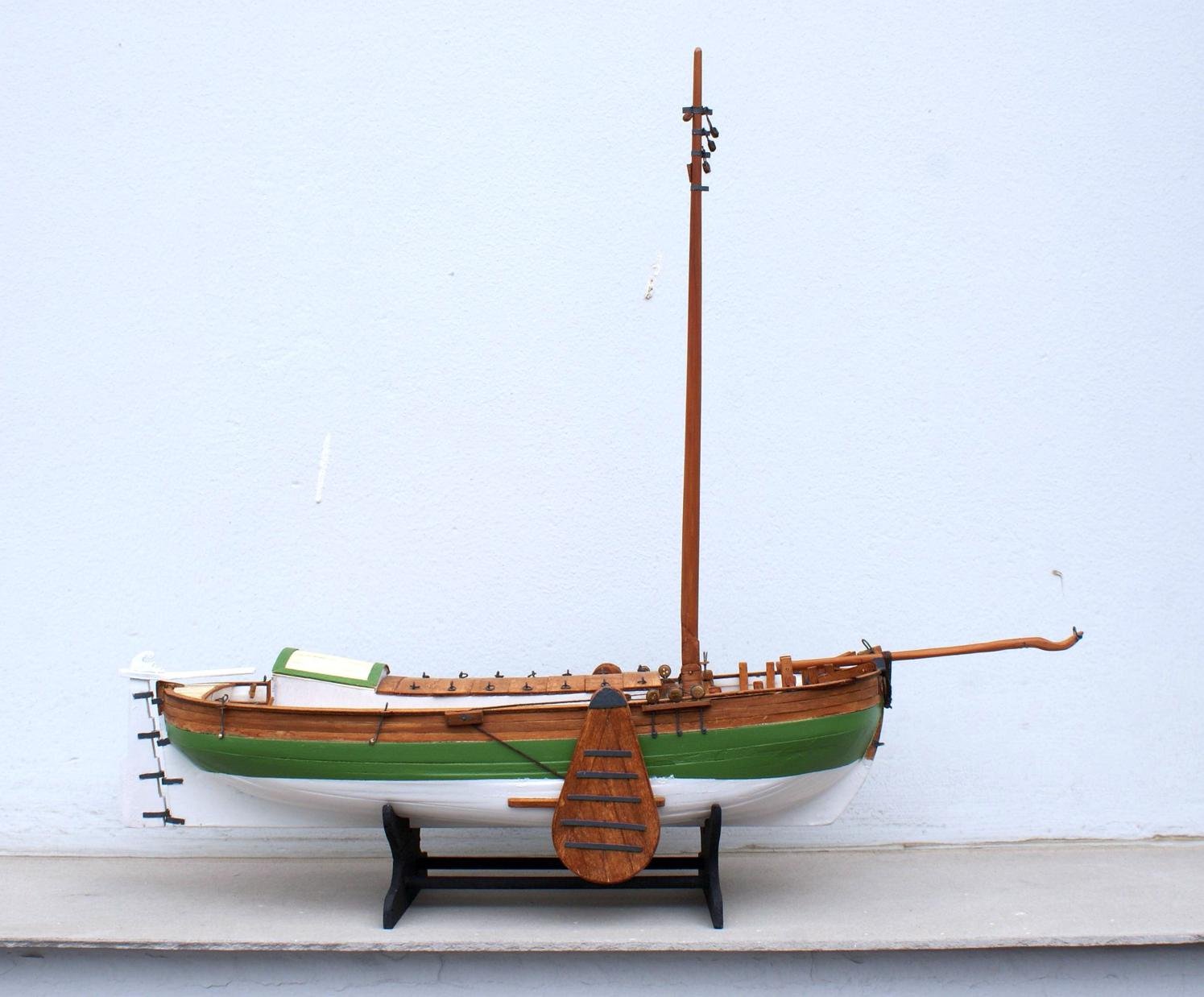

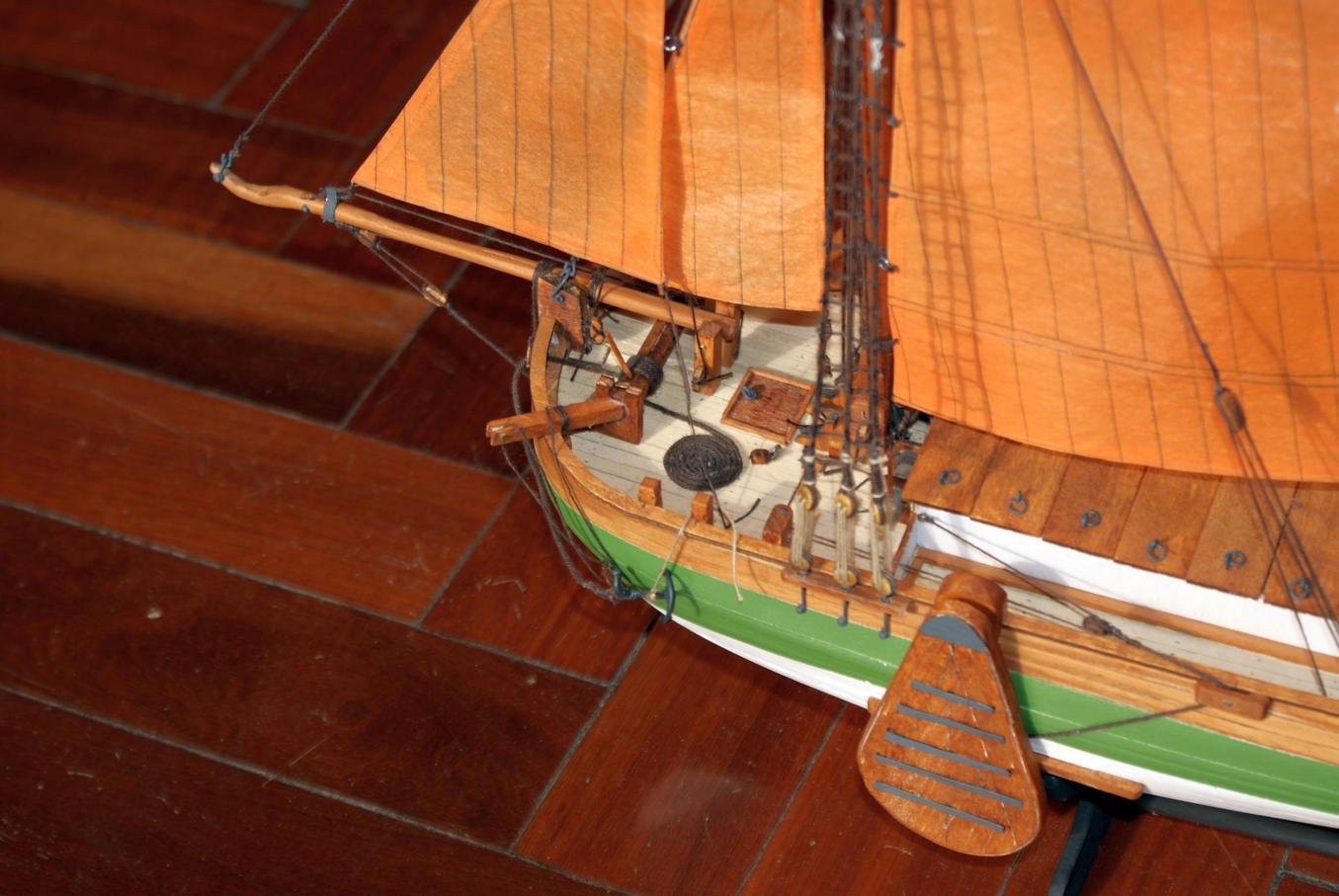

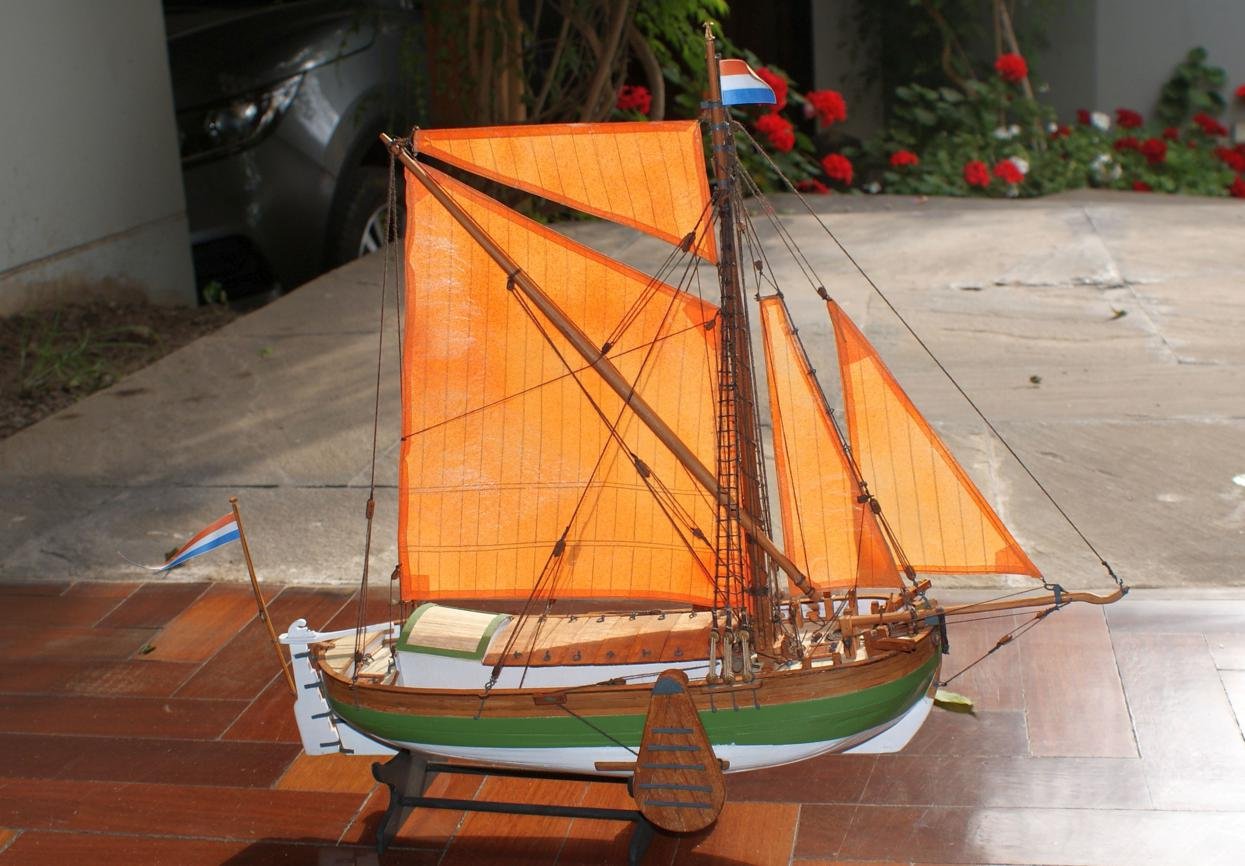

Terminado..!!, bueno no es un gran navío, pero es un velerito que en su momento cumplió su cometido

Función original: Transporte de mercaderías en aguas interiores
Ubicado: Holanda
Tipo: Damlooper
Modelo a escala : (1/60)
Eslora: 18.88 m (315 mm)
Manga: 6.60 m (110 mm)
Fecha terminación: Octubre 2020
Por: José Ruesta (Lima, Perú)

[libra63]

Un gran trabajo! Construyes bonitos barcos Jose.



Saludos


lorenzo

[Leopoldofran]

Haces tus modelos con mucha rapidez pero te quedan estupendamente. Este es un tema muy original y muy bien interpretado, no se le puede poner un pero.
Saludos
