Re: Construccion "Fragata Sarmiento"

Mensaje por matiasfcruz » Vie Ago 10, 2012 11:28 pm

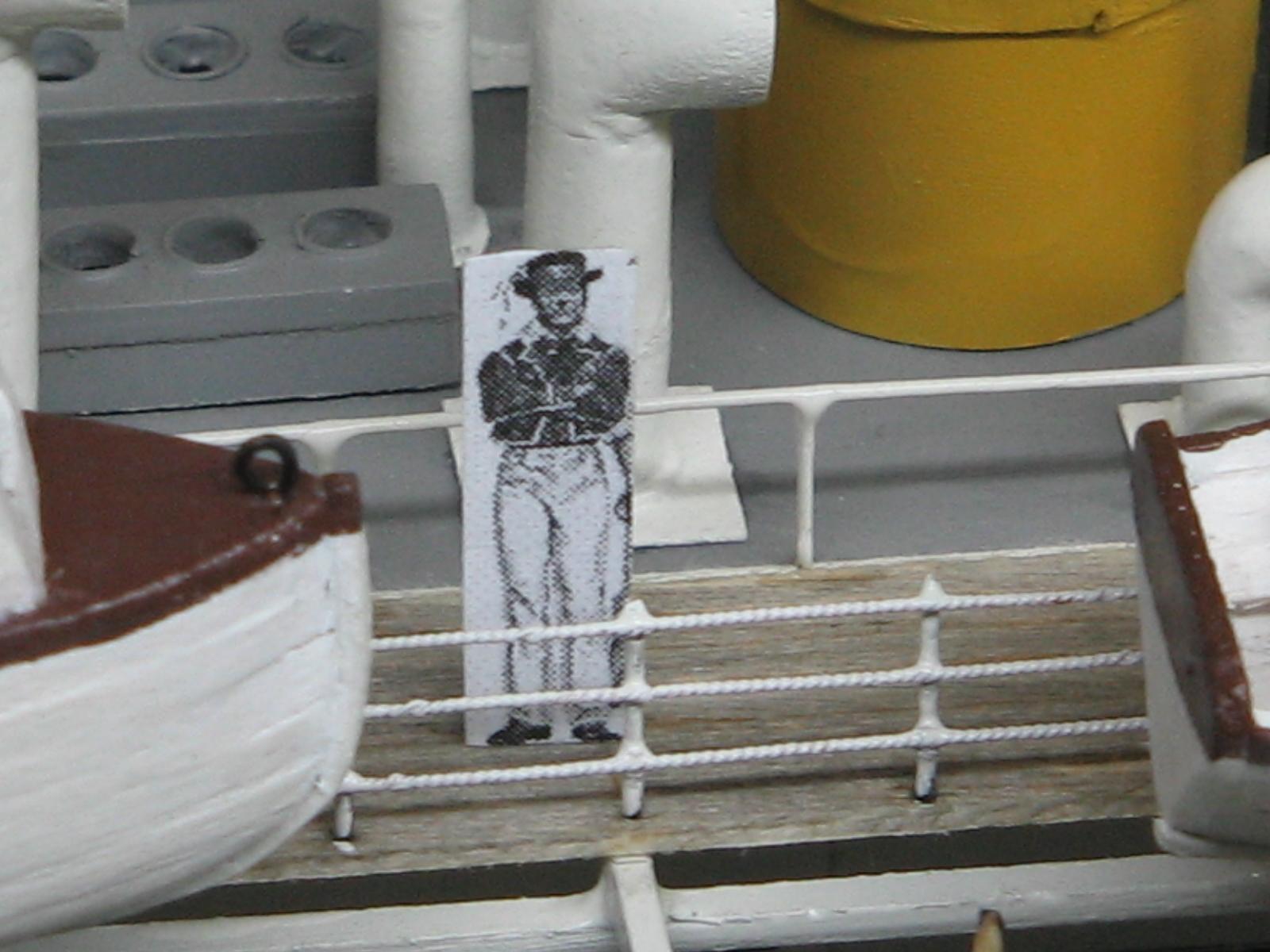

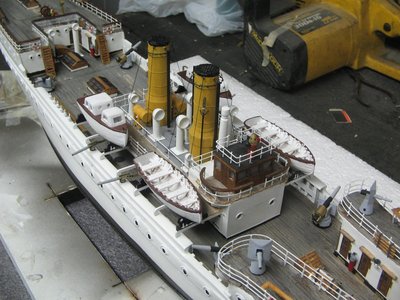

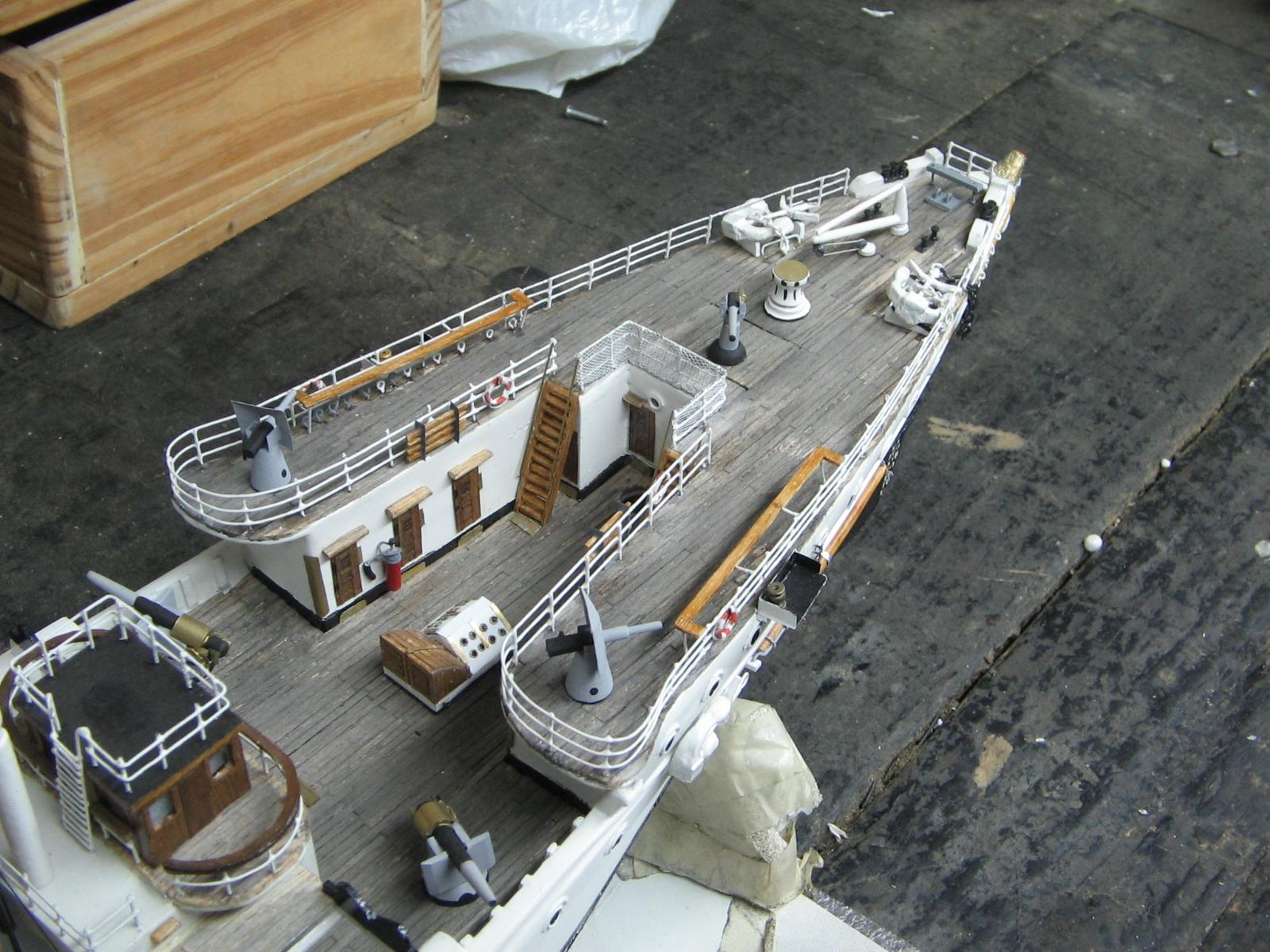

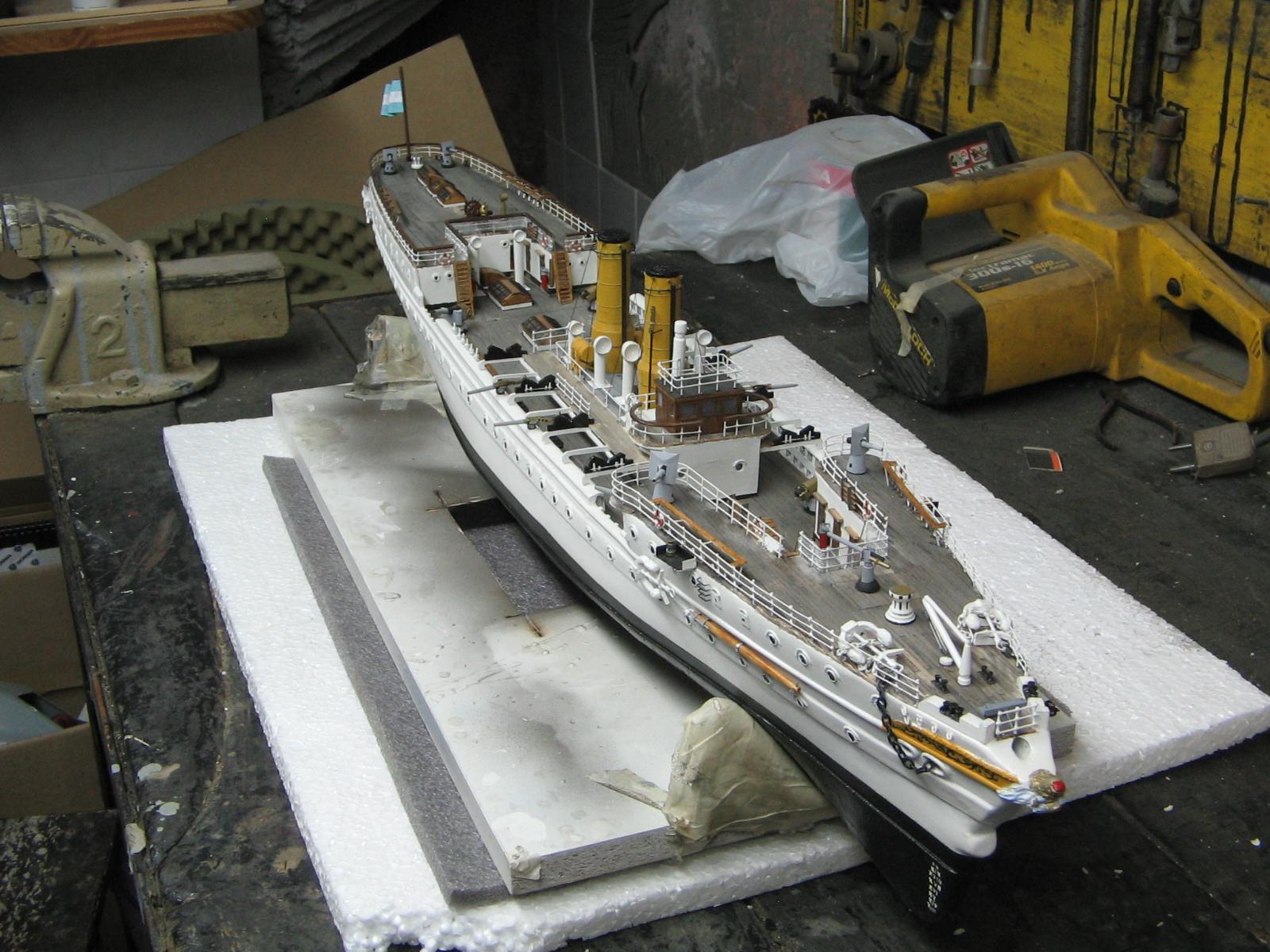

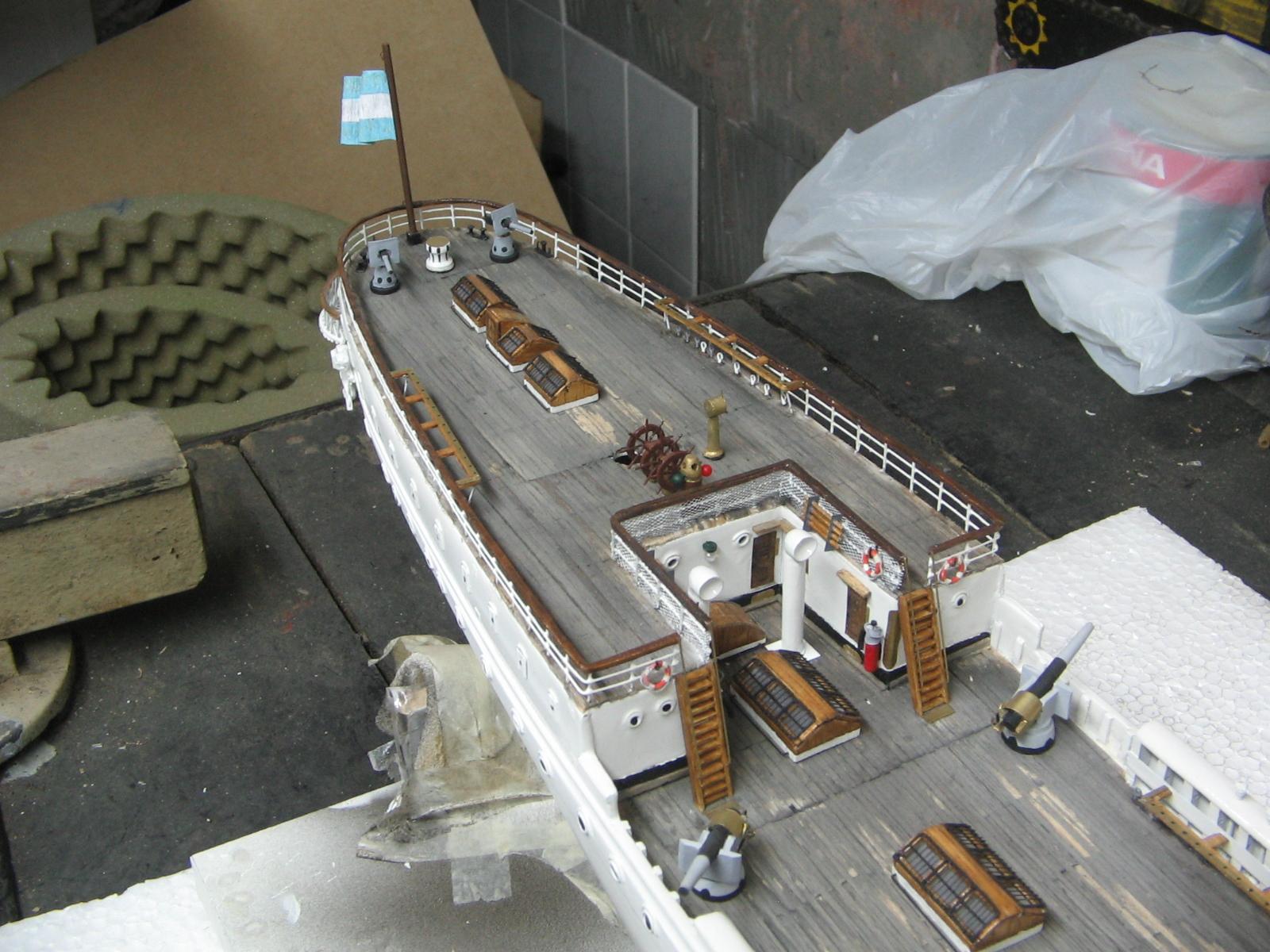

Ultimos detalles antes de la arboladura..

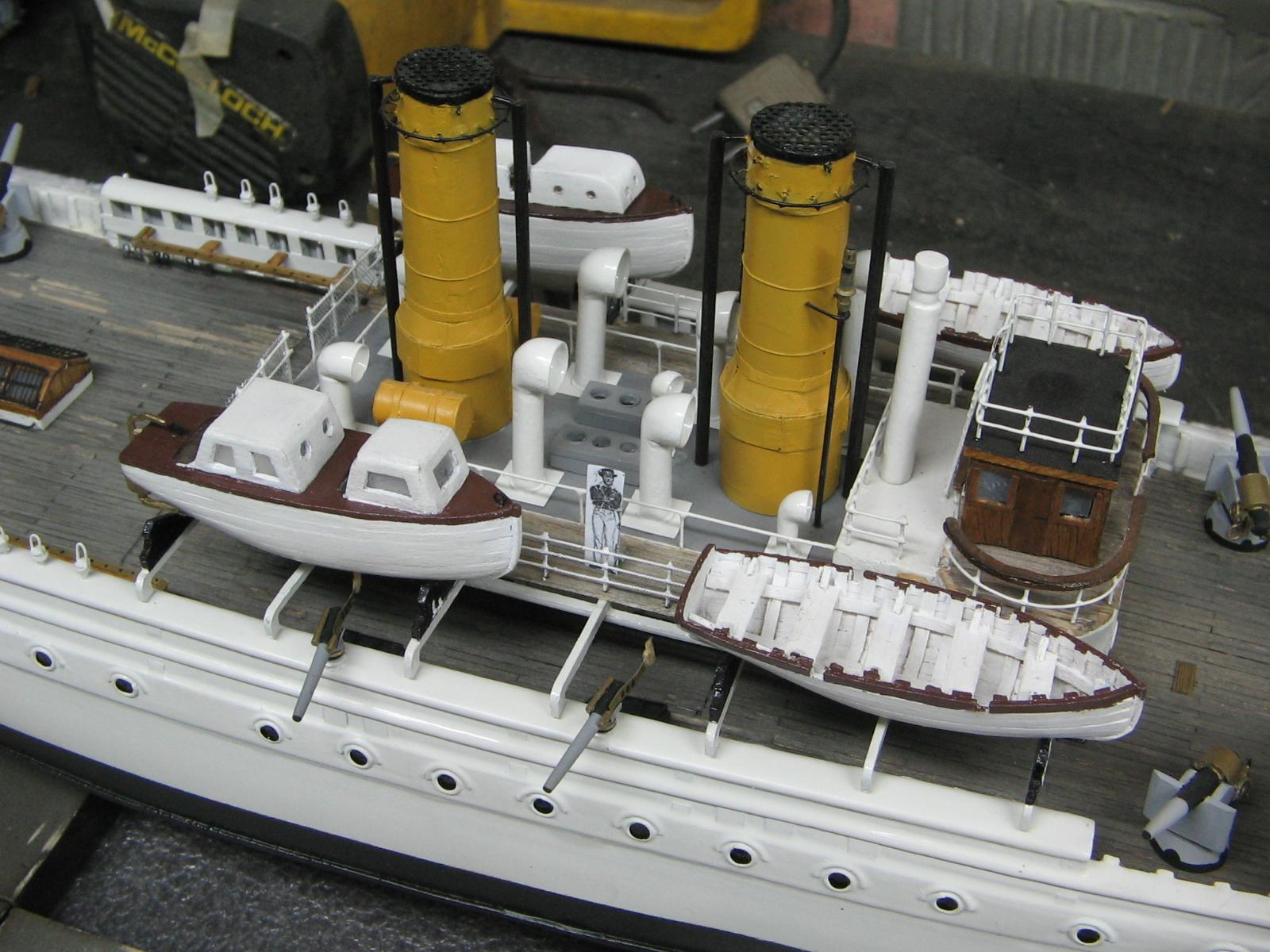

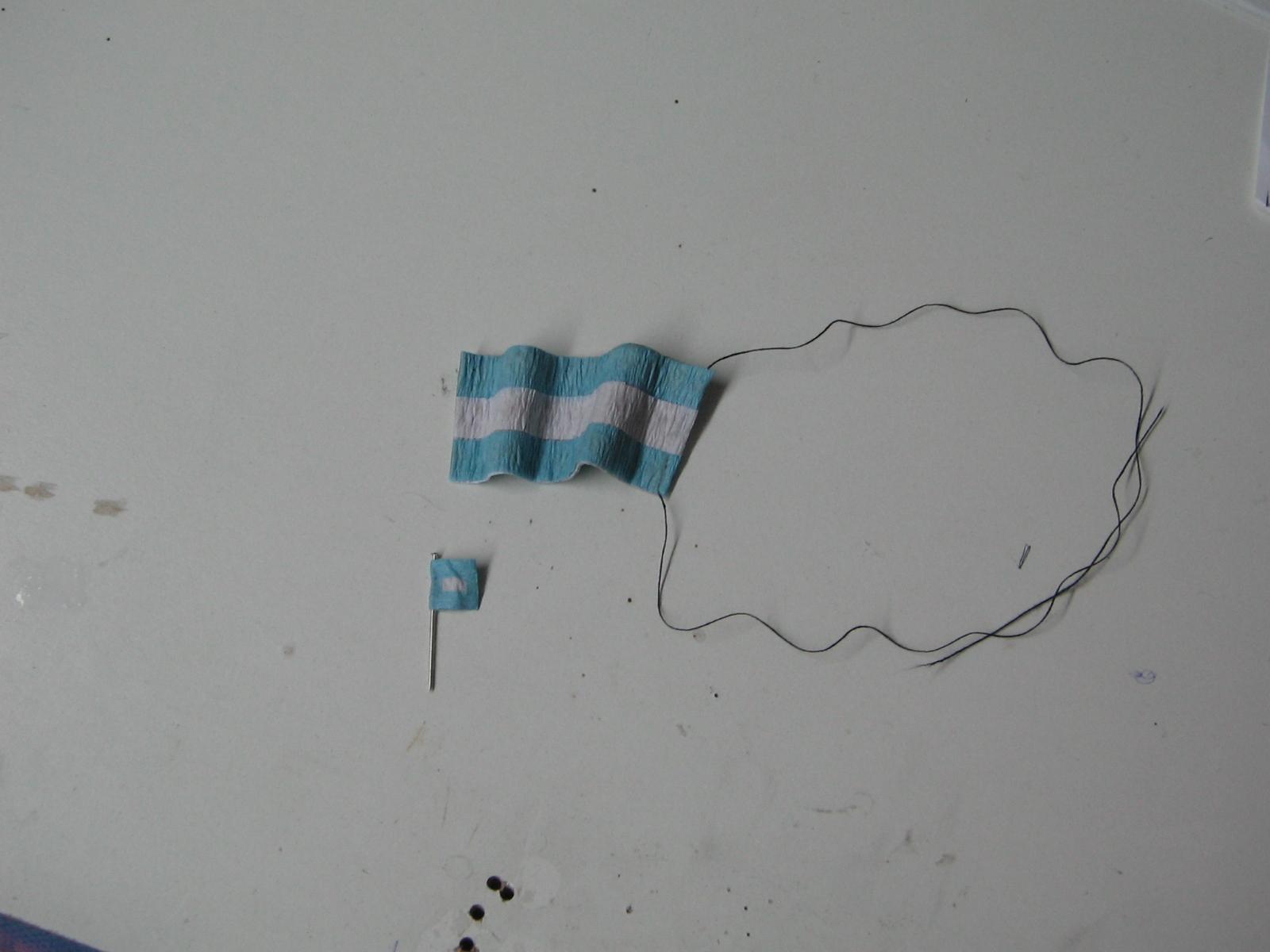

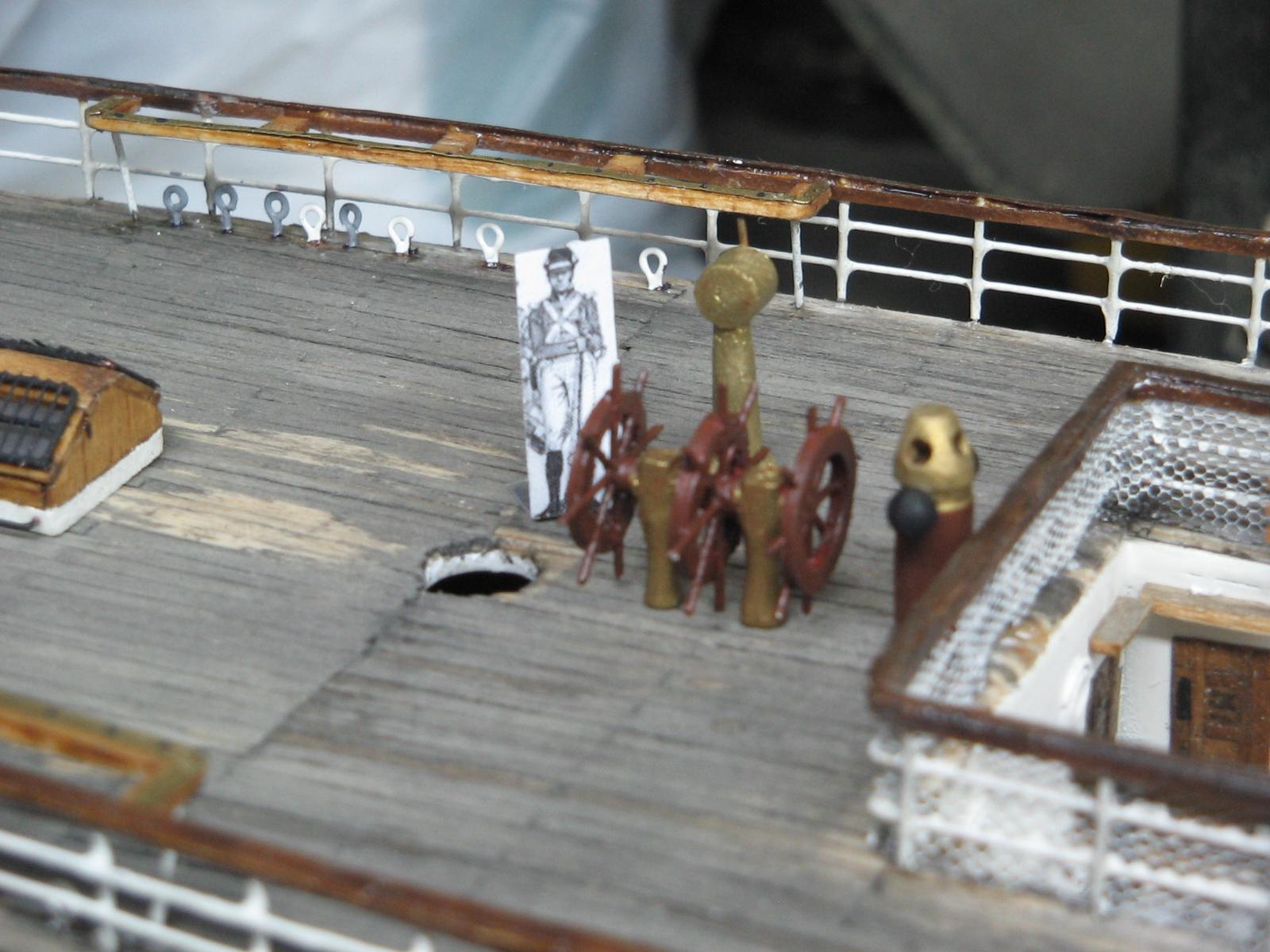

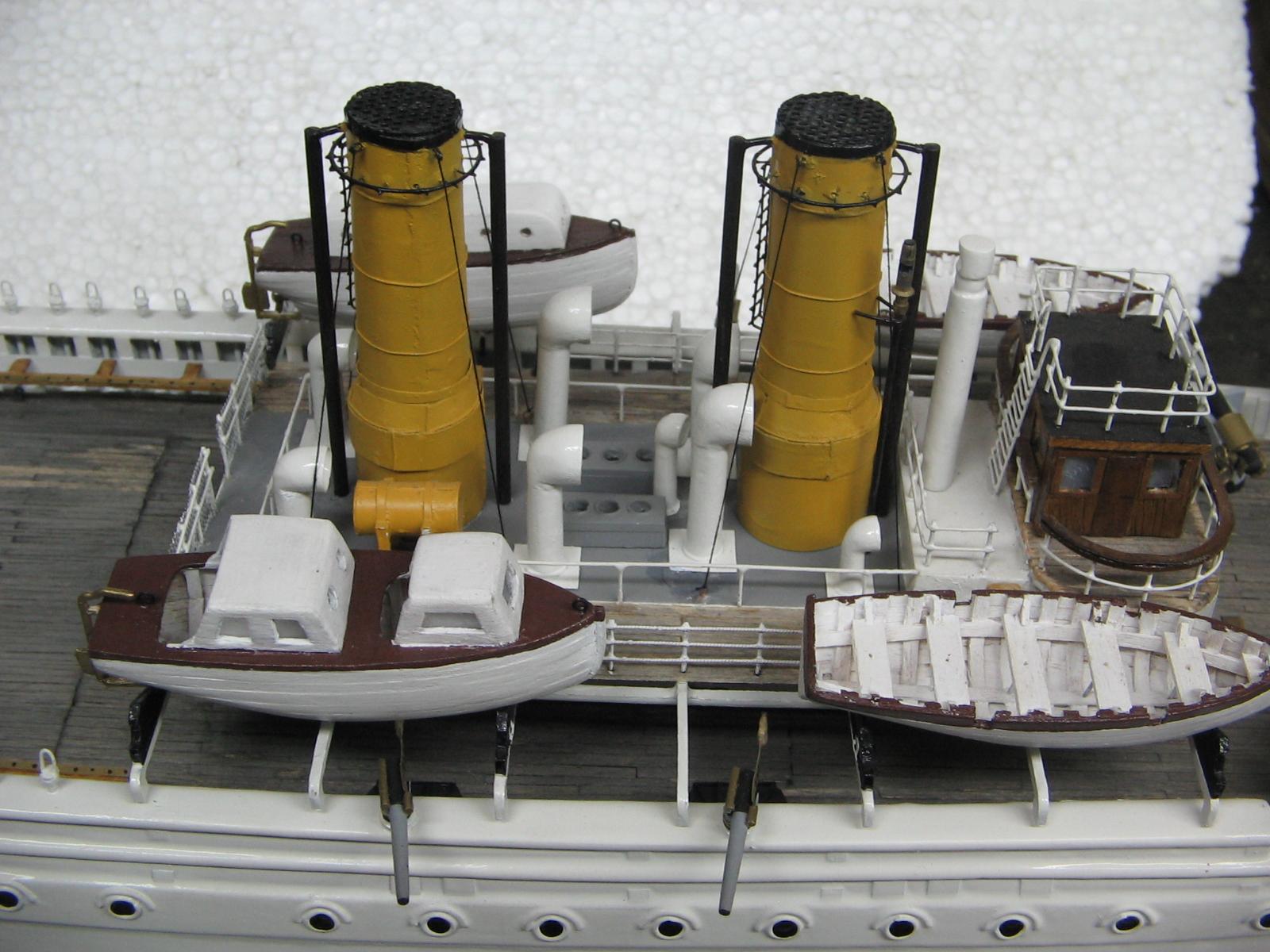

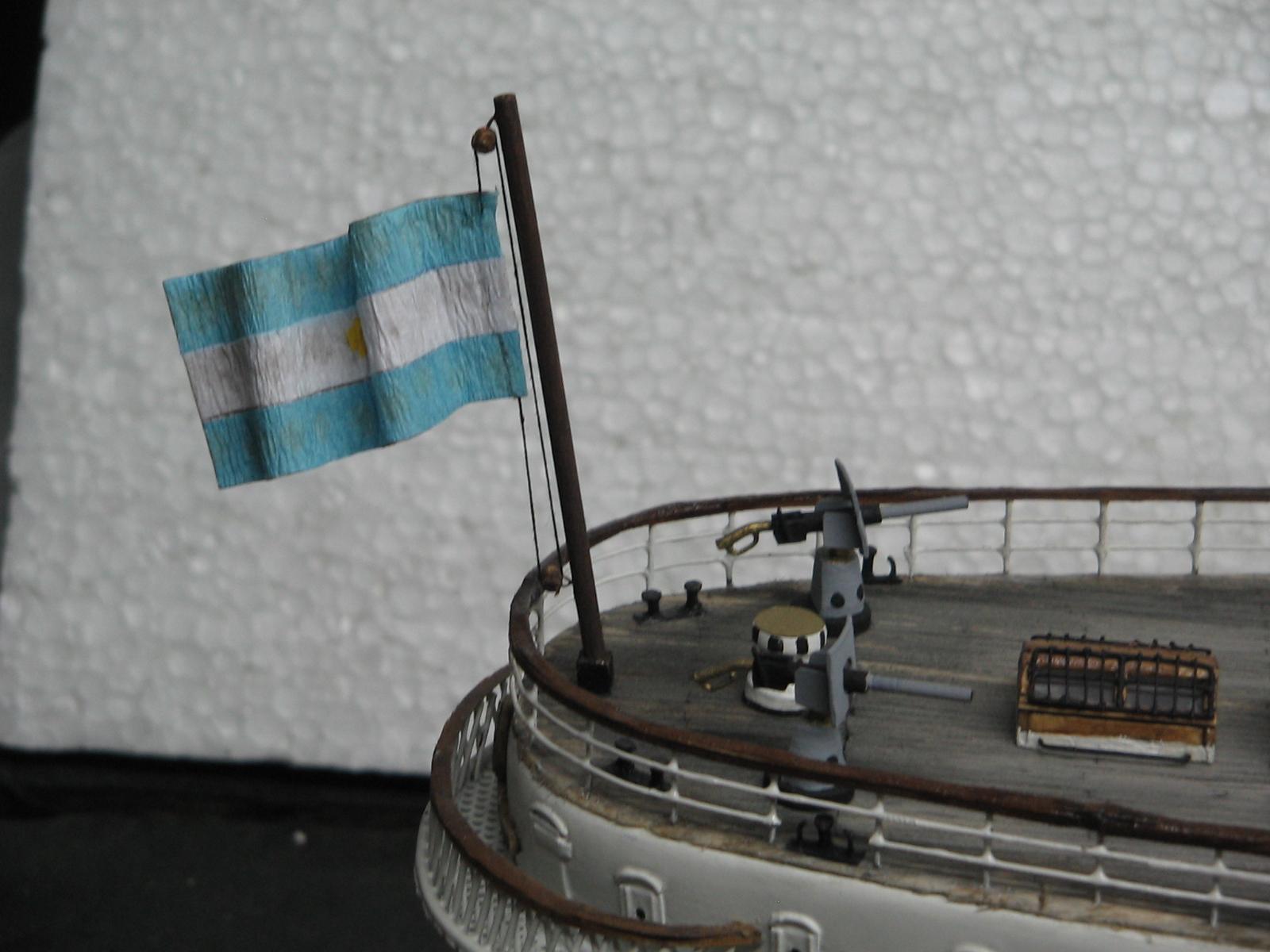

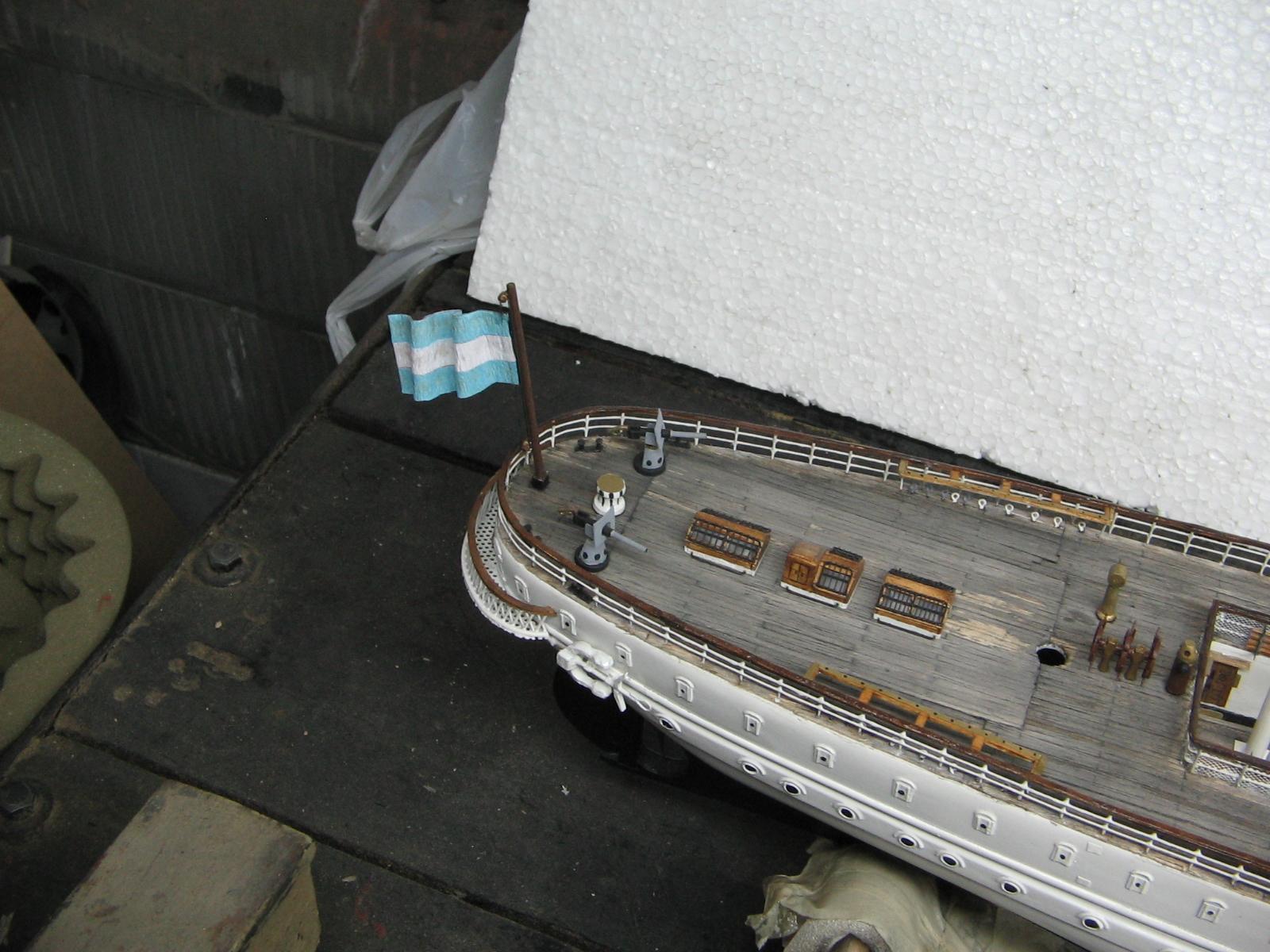

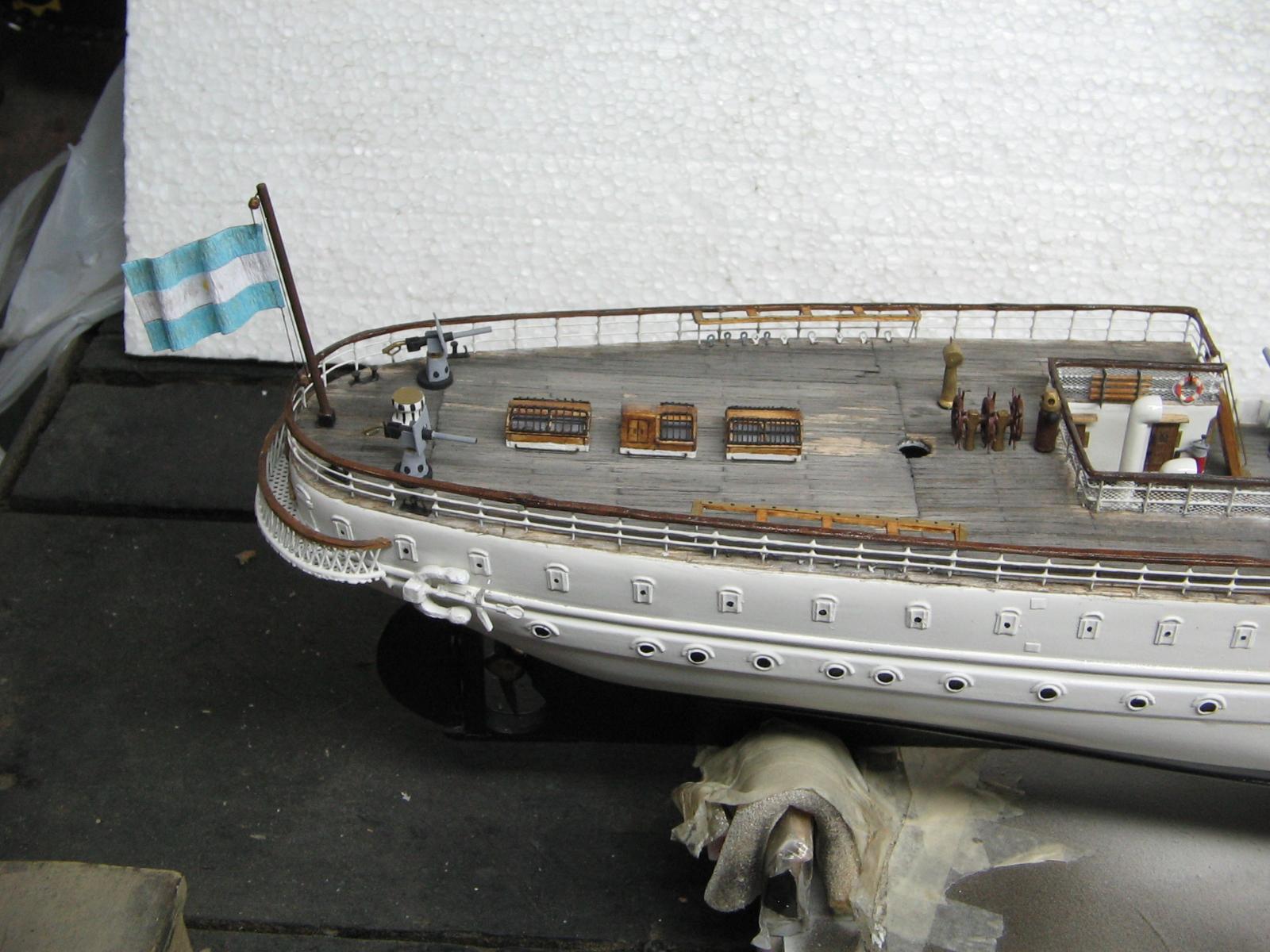

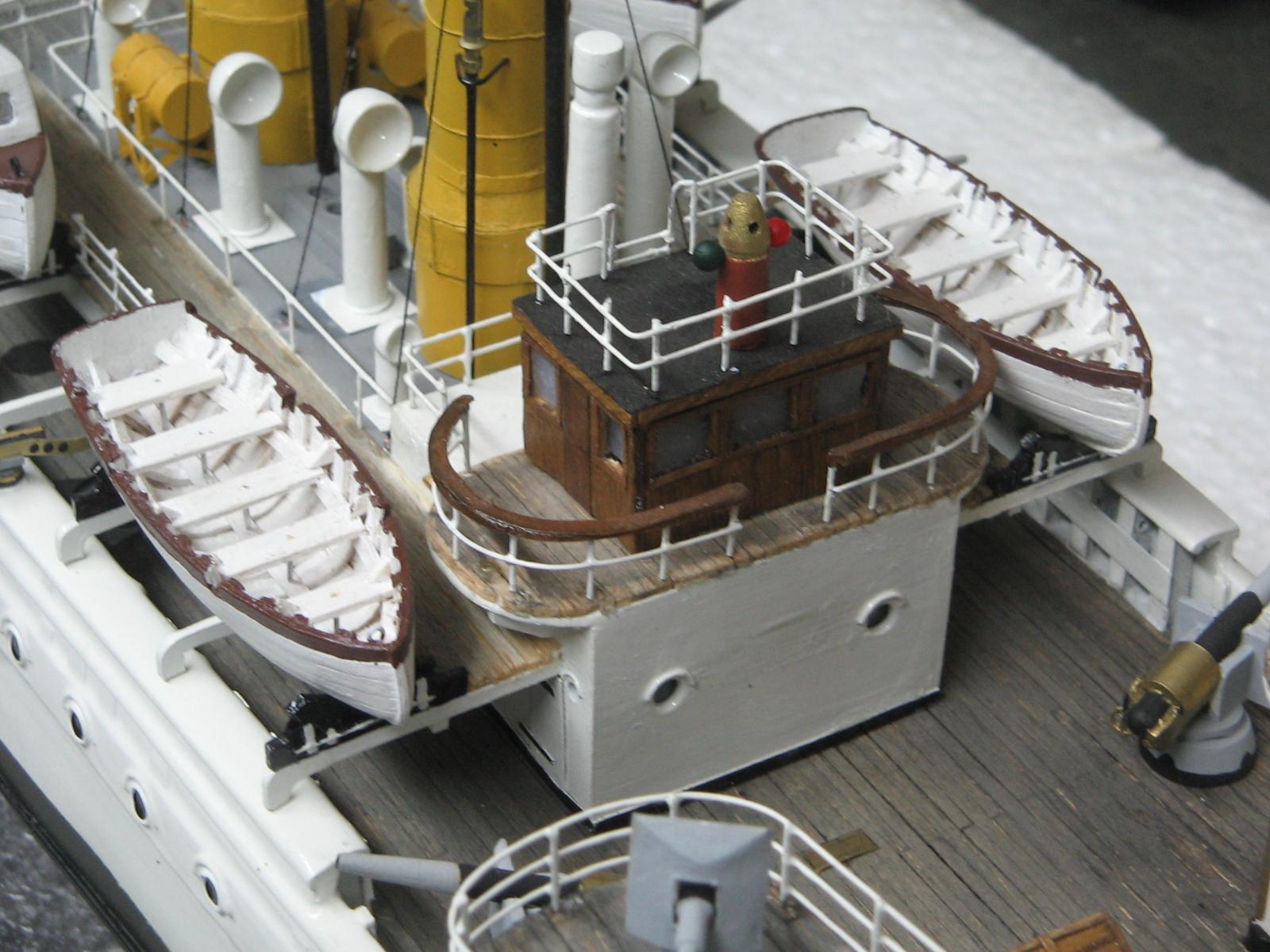

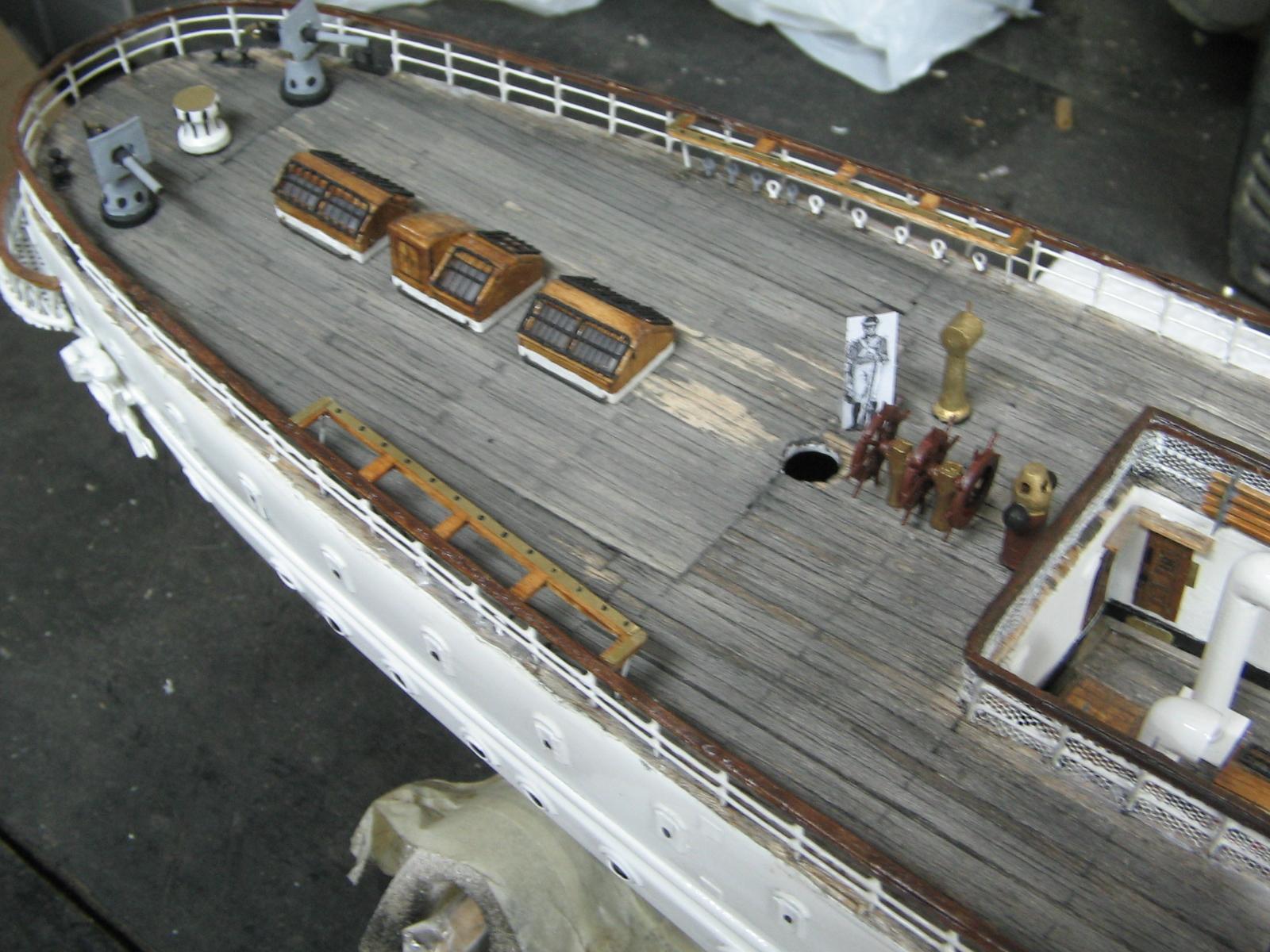

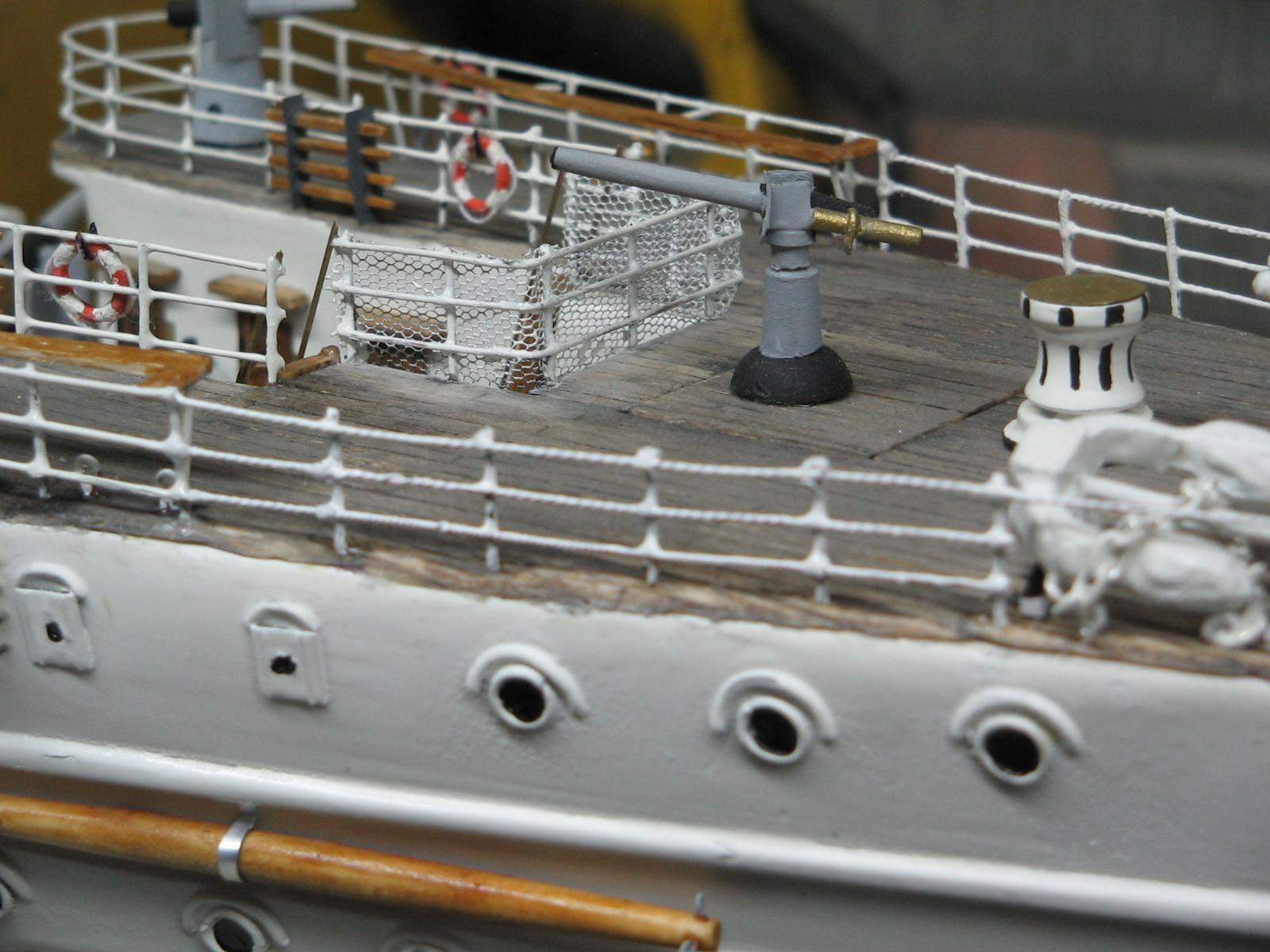

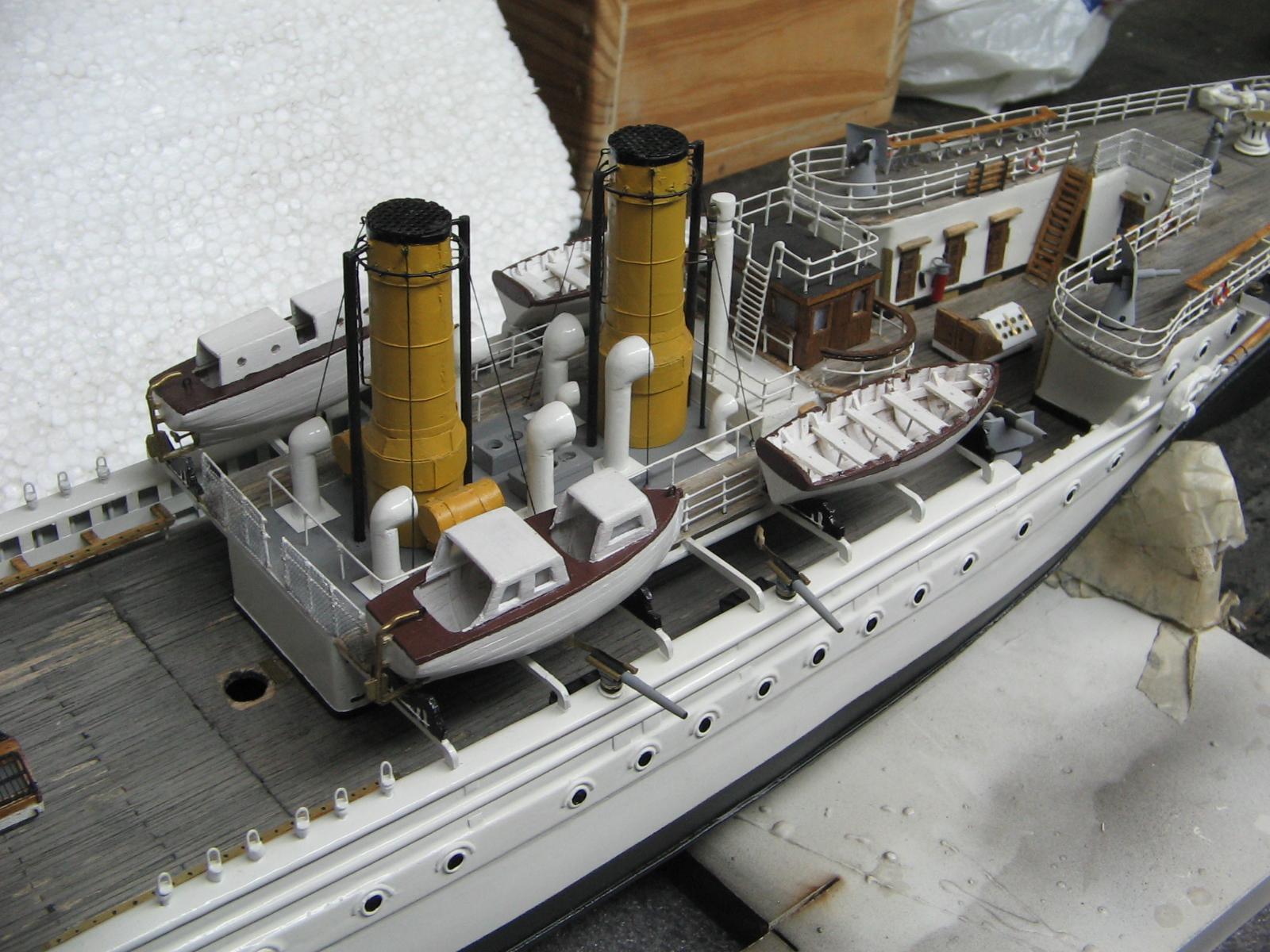

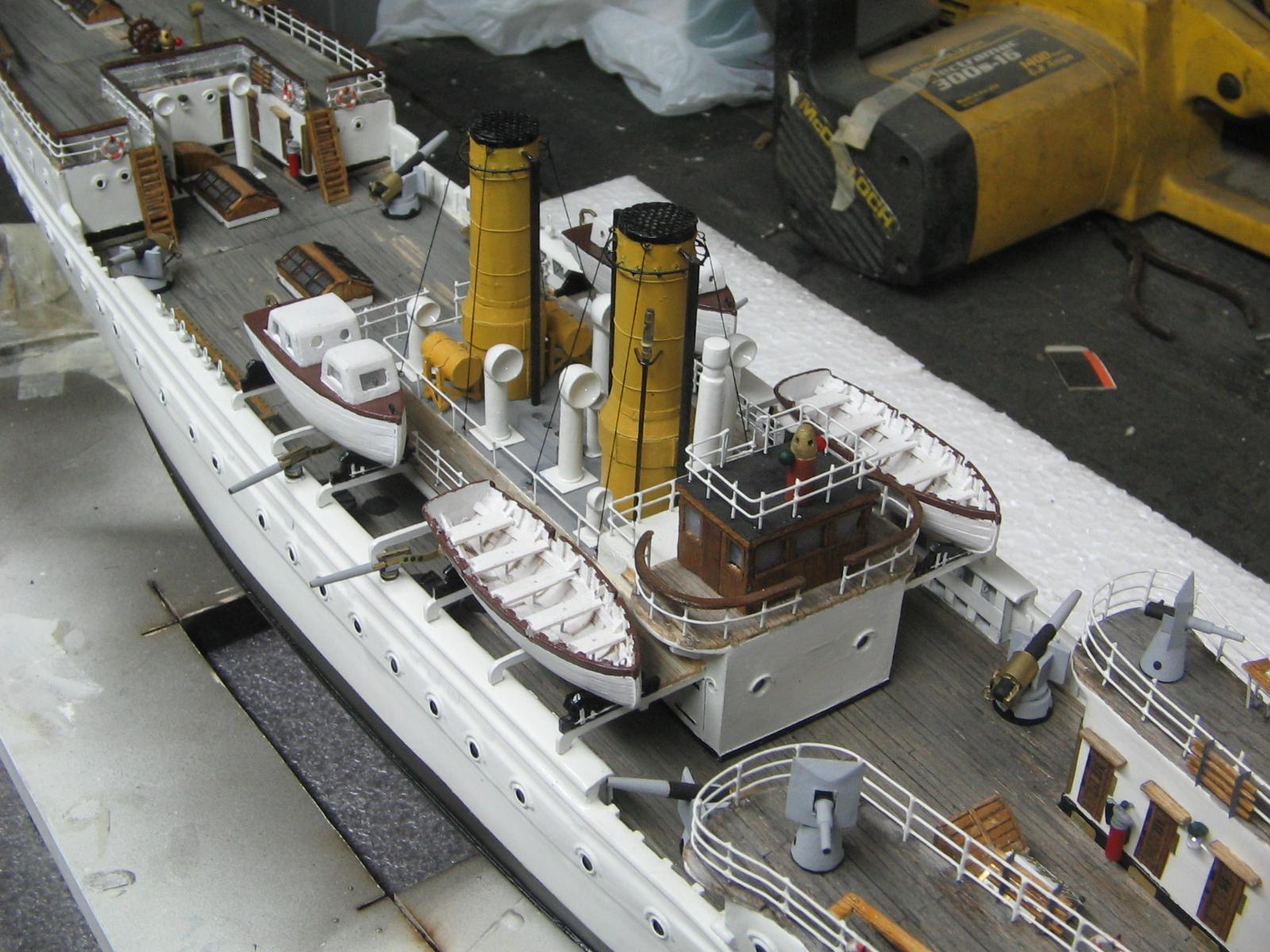

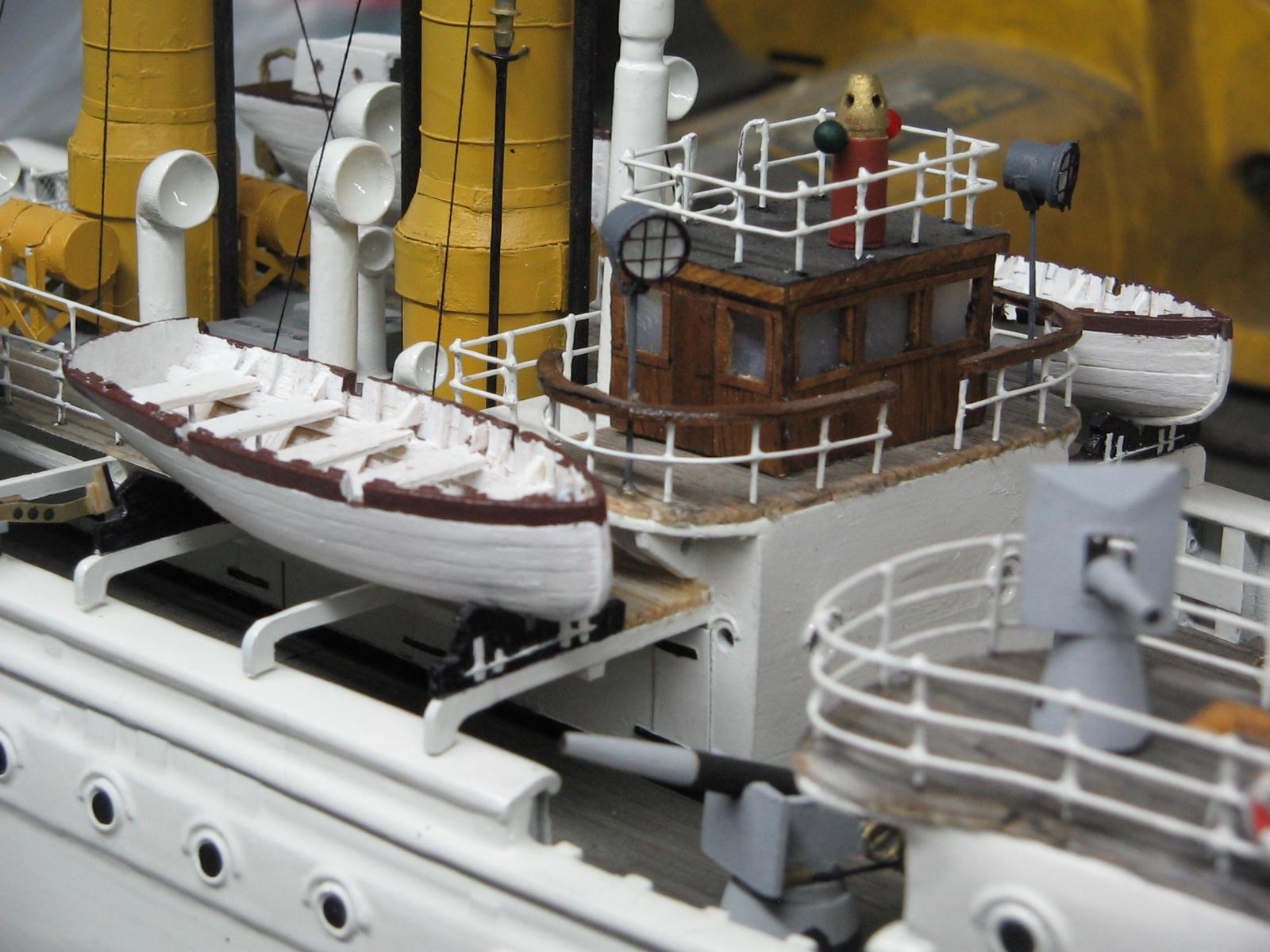

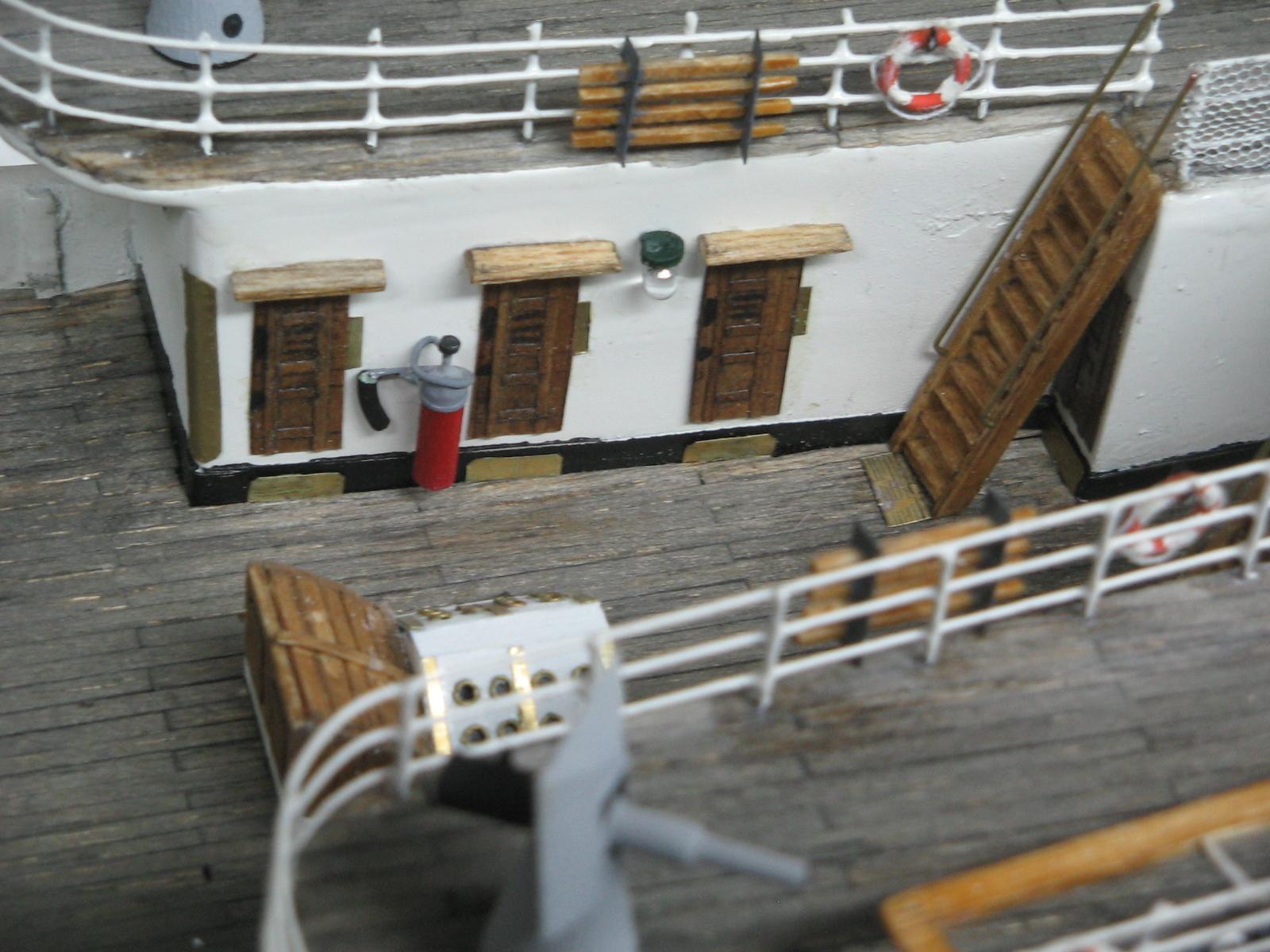

Los focos de iluminacion del barco, que lleva 7, todos en la cubierta principal. Complete la otra bitacora, que iba por encima del puente de mando. Tambien fijé los 2 botes y las 2 lanchas. Por ultimo, complete la otra bandera y mastil que lleva en proa.
Quedan algunos detalles que seran finalizados cuando termine la arboladura, como los pescantes, los remos, y alguna cosita mas.

Estan en proceso los reflectores y las bombas de achique. Una vez terminado eso, arrancaré con la arboladura.

Saludos y hasta la proxima
Adjuntos
generalesss 001.jpg
generalesss 004.jpg
generalesss 005.jpg
generalesss 006.jpg
generalesss 007.jpg
generalesss 009.jpg

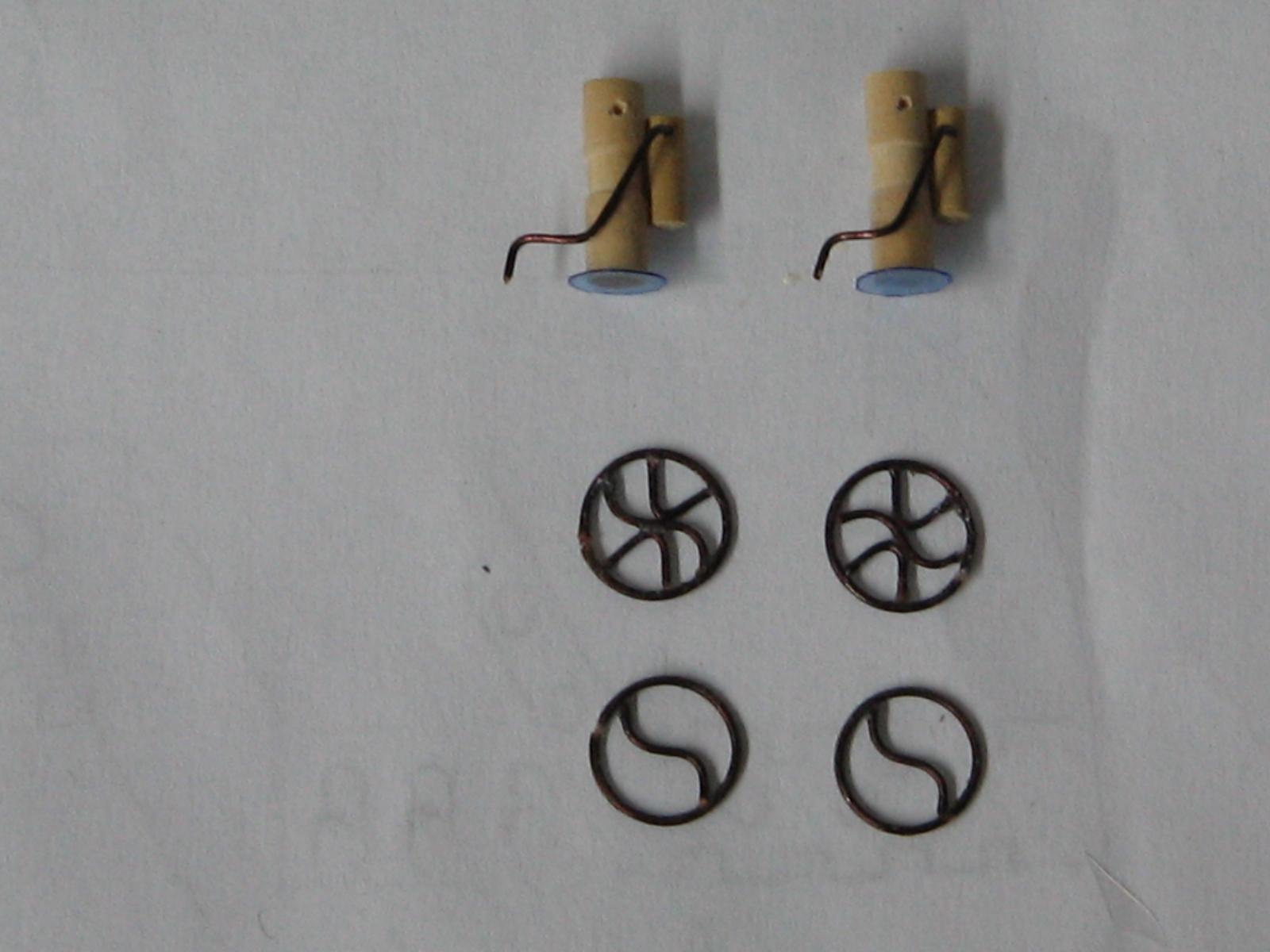

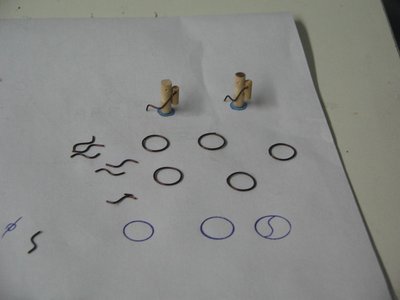

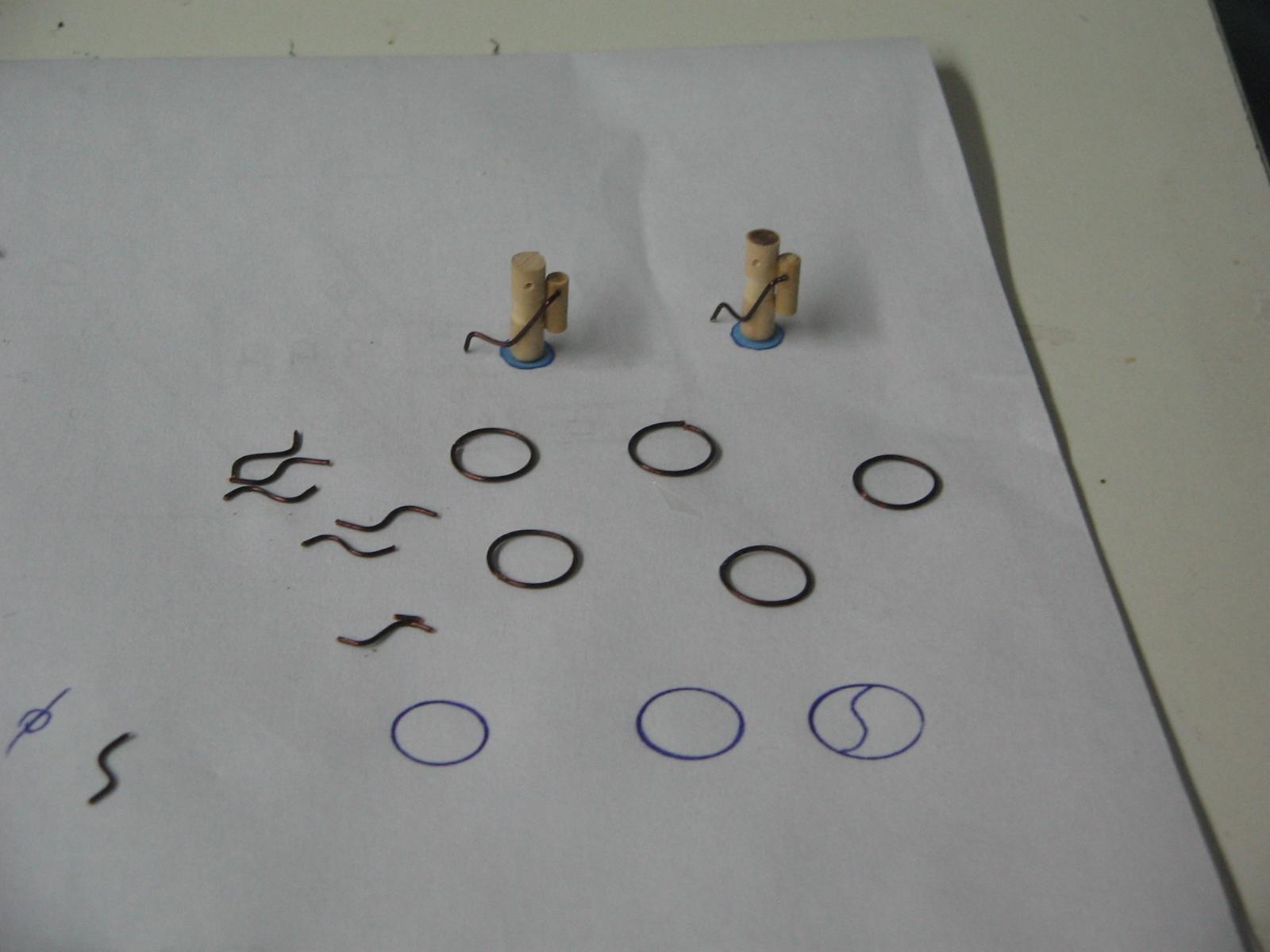

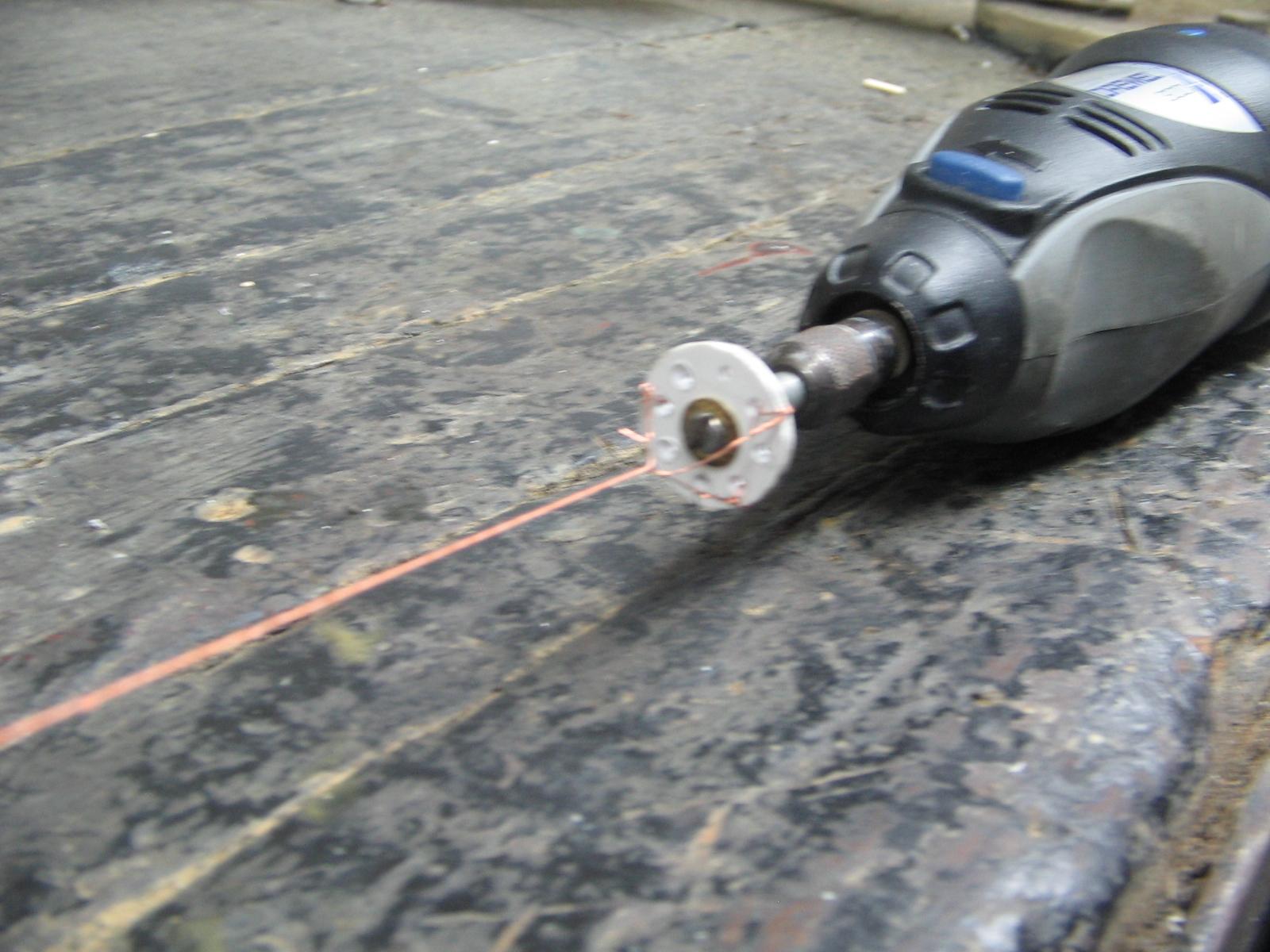

Las futuras bombas de achique. Los aros son las futuras manivelas que las abren, con esos rayos con forma de S alargada
Las futuras bombas de achique. Los aros son las futuras manivelas que las abren, con esos rayos con forma de S alargada


Saludos
Matias

Avatar de Usuario
carlosys
Consejo Foro Modelismo Naval
Consejo Foro Modelismo Naval
Mensajes: 1848
Registrado: Dom Ago 29, 2010 7:37 am
Ubicación: Tarragona
Contactar:

Re: Construccion "Fragata Sarmiento"

Mensaje por carlosys » Sab Ago 11, 2012 9:01 am

Hace tiempo que no comento nada de tu trabajo, no por ello no dejo de seguir su montaje.
Te han quedado muy bien los últimos elementos, banderas, focos... y esas bombas de achique. Se ve que lo haces con paciencia y cariño.
Va a quedar un modelo precioso.

Saludos



Avatar de Usuario
Hellmut1956
Miembro Leal
Miembro Leal
Mensajes: 1307
Registrado: Sab Nov 29, 2008 2:06 pm
Ubicación: Mammendorf, Alemania

Re: Construccion "Fragata Sarmiento"

Mensaje por Hellmut1956 » Sab Ago 11, 2012 12:04 pm

Para mi otra vez la prueba! La diferencia entre un modelo bueno y uno sobresaliente está en los detalles! Se gasta el mismo tiempo en ellos que se gastó construyendo el modelo pero el resultado es whoww! Felicitaciones!


--------------------
Saludos Hellmut

Maquinilla
Incondicional
Incondicional
Mensajes: 874
Registrado: Lun May 11, 2009 7:51 pm
Ubicación: Reus
Contactar:

Re: Construccion "Fragata Sarmiento"

Mensaje por Maquinilla » Dom Ago 12, 2012 1:06 pm

Hola Matías.

Hace unos treinta años, mi ilusión era llegar a construir este tipo de barcos. El seguimiento de tu hilo, me trae recuerdos y añoranzas de aquel tiempo.

Felicidades



Avatar de Usuario
matiasfcruz
Miembro Leal
Miembro Leal
Mensajes: 1215
Registrado: Mié Nov 12, 2008 4:33 am
Ubicación: Buenos Aires-Argentina

Re: Construccion "Fragata Sarmiento"

Mensaje por matiasfcruz » Dom Ago 12, 2012 7:41 pm

Muchas gracias compañeros por sus comentarios, realmente me da mucha satisfacción que ustedes escriban estas cosas para con mi trabajo, de verdad gracias.

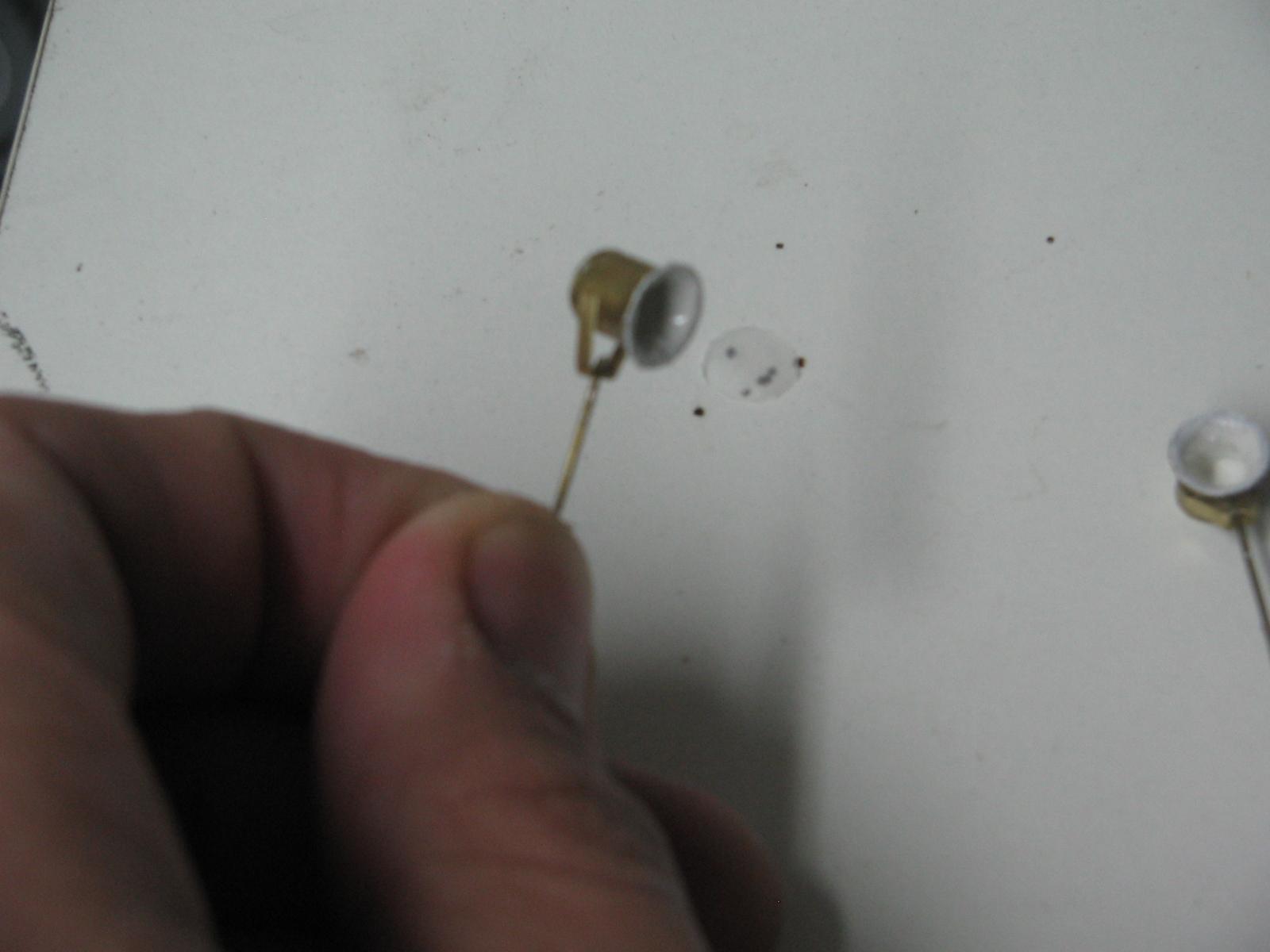

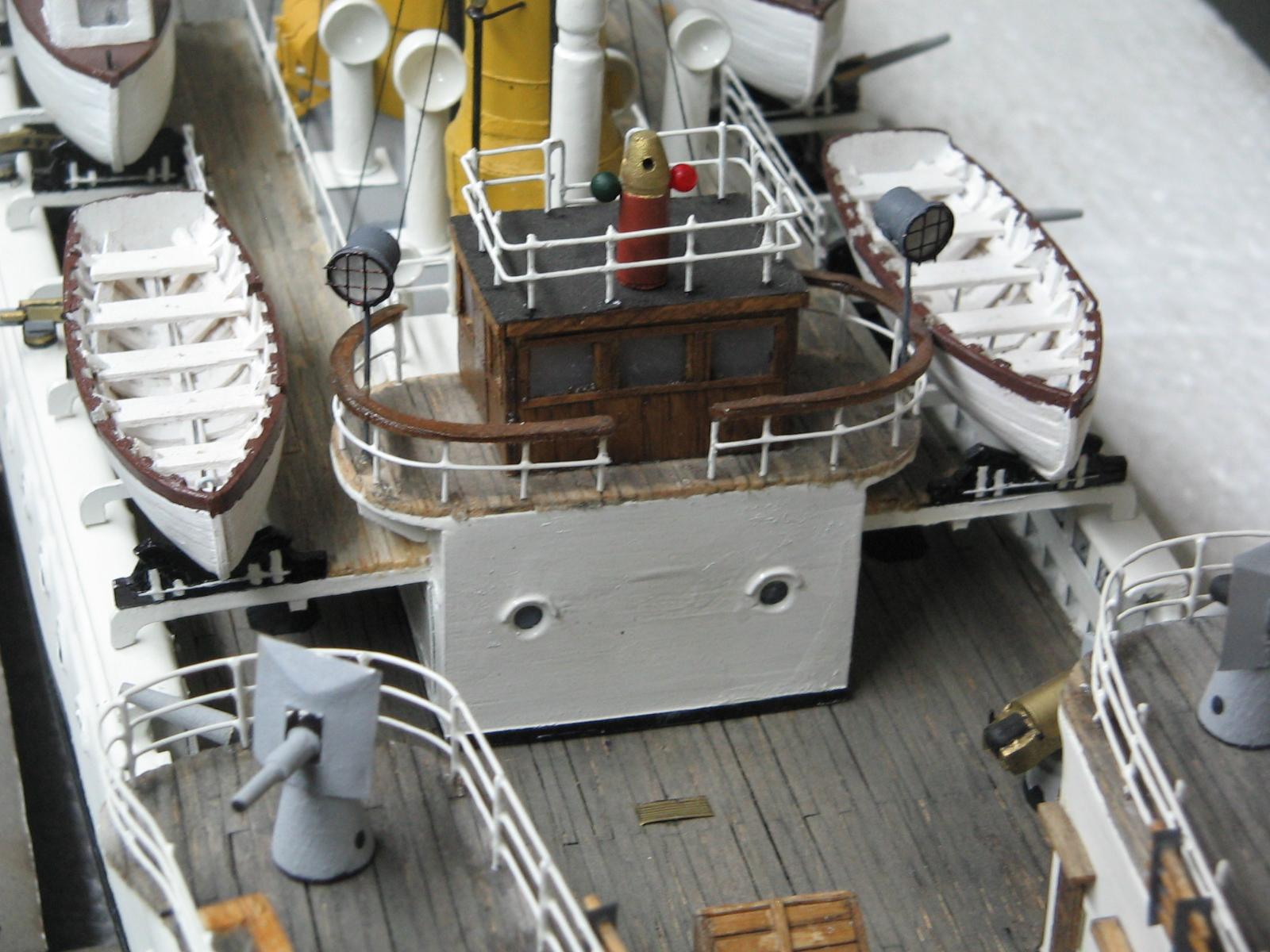

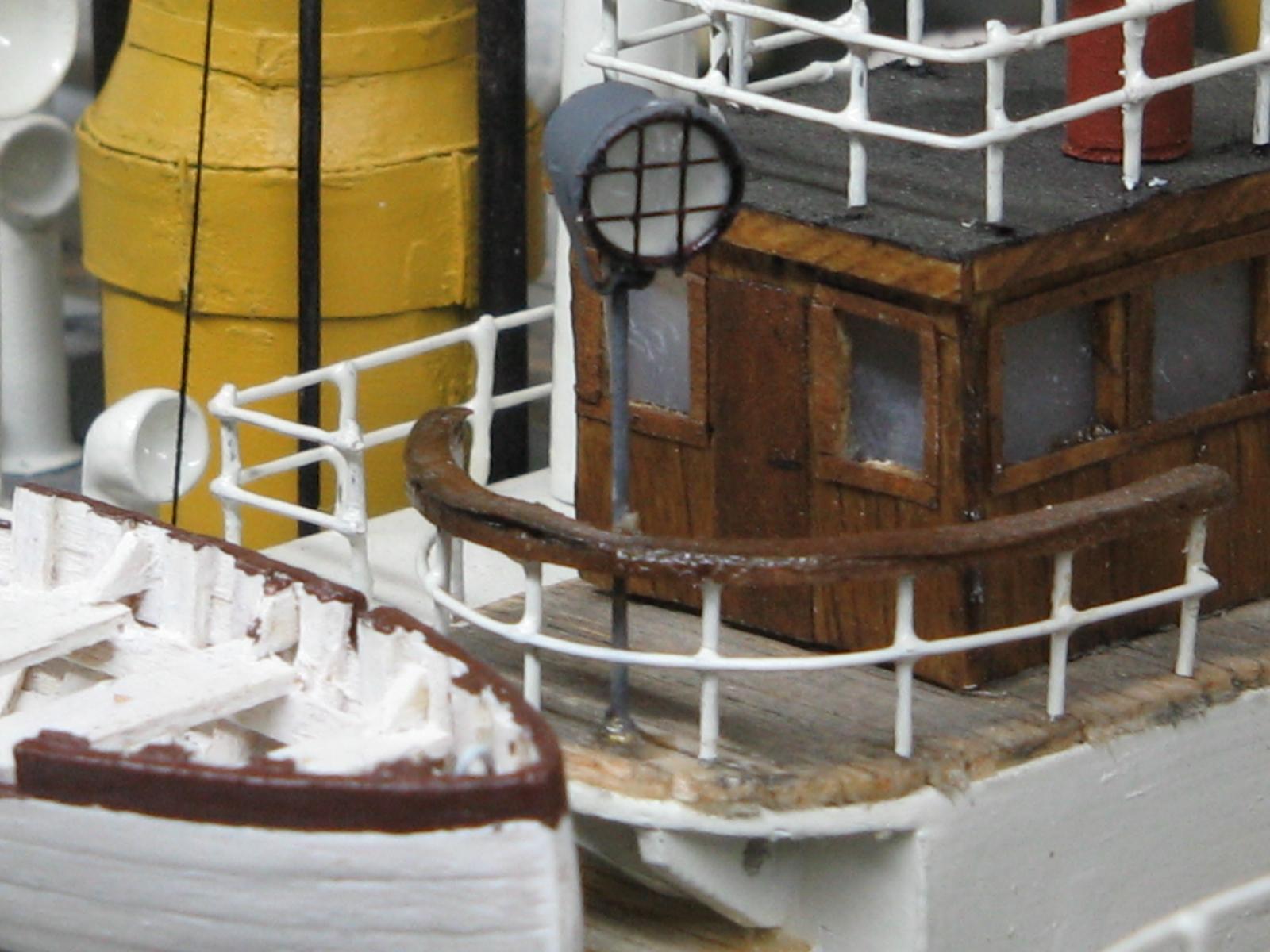

Siguiendo un poco mas la construcción, y ultimando esos últimos detalles, termine los 2 reflectores que van al lado del puente de mando, realizados integramente en bronce, y luego con detalles en alambre de 1mm (aro que recubre el cristal) y una rejilla de proteccion realizada con alambre de cable de electricidad (1 filamento).

Por otro lado muestro un avance mas de las bombas de achique, que lo mas complicado es hacer esas manivelas con rayos curvos. El orificio que se ve en el cuerpo de la bomba es donde va el eje de la manivela. Lleva 2 bombas pero tambien 2 manivelas de cambio, por lo cual tengo que hacer 4.

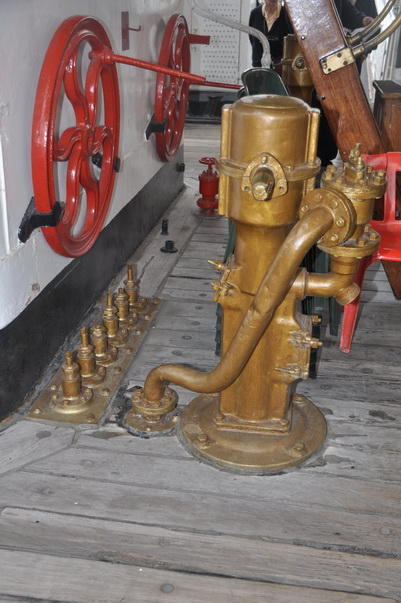

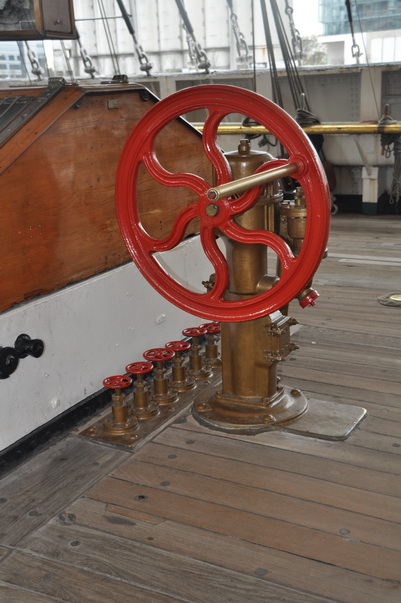

Dejo una foto de la bomba de achique real.

Un abrazo a todos
Adjuntos
reflectores 001.jpg
reflectores 002.jpg
reflectores 004.jpg
reflectores 005.jpg
reflectores 008.jpg
reflectores 009.jpg


Saludos
Matias

Avatar de Usuario
matiasfcruz
Miembro Leal
Miembro Leal
Mensajes: 1215
Registrado: Mié Nov 12, 2008 4:33 am
Ubicación: Buenos Aires-Argentina

Re: Construccion "Fragata Sarmiento"

Mensaje por matiasfcruz » Vie Ago 24, 2012 11:37 pm

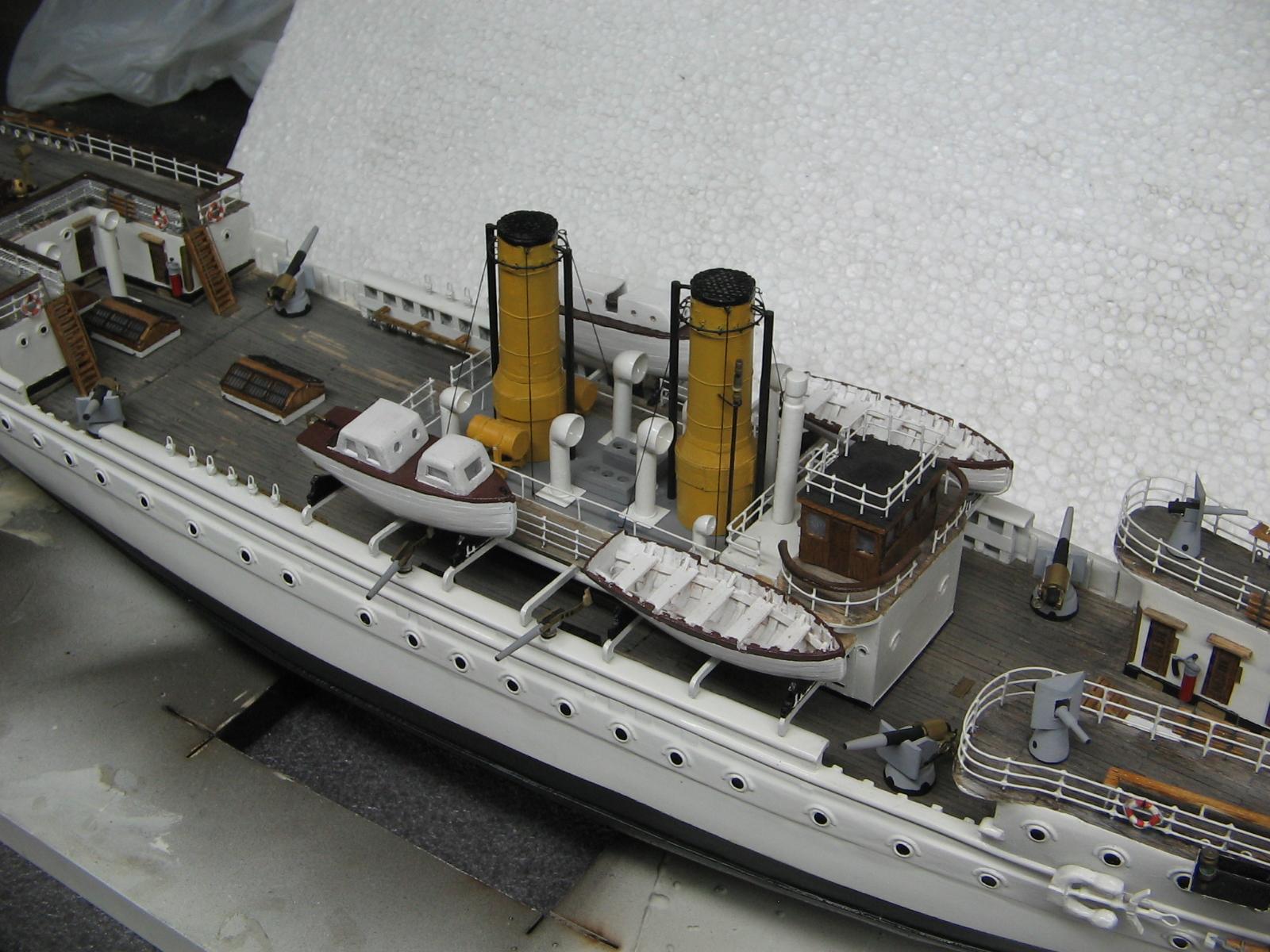

Despues de 2 años y 9 meses, doy por finalizada la primer etapa de mi trabajo, que consta en el casco, la superestructura y todos los detalles de cubierta de la Fragata Sarmiento.
La segunda etapa, mas interesante aun, pero desconocida para mi, la arboladura, sera la proxima etapa que comenzare a abordar en la proxima semana. Tratare que sea un proceso continuo, pero tal vez lento dado a que a mis 26 años son muchas las ocupaciones que tengo.
Compañeros, no queria dejar pasar esta vuelta sin dejarles unas fotos sobre un fondo mas cuidado, bien generales, en donde se aprecia la totalidad del trabajo hasta ahora realizado.
Mis mayores gracias a los que me visitan a diario, me critican constructivamente y las palabras de ánimo.
En esta segunda etapa necesitare mas que nunca de sus ojos, y ojala me escriban para poderme guiar con mayor claridad en esta segunda etapa.
Para esto, mi libro de cabecera sera el de Luis Segal, modelismo naval, Buenos Aires, ya que es el unico libro que poseo, que tiene varios capitulos dedicados a la arboladura, y como complemento, el foro, las miles de fotos que tengo de la Sarmiento, y mis visitas al buque museo aca en Buenos Aires, junto con los planos que tengo de la misma.
Muchachos, hasta la proxima, la proxima ya habra algun adelanto del baupres.

Un abrazo
Matias
Adjuntos
generalestodas 001.jpg
generalestodas 002.jpg
generalestodas 003.jpg
generalestodas 005.jpg
generalestodas 006.jpg
generalestodas 008.jpg
generalestodas 009.jpg
generalestodas 011.jpg
generalestodas 012.jpg
generalestodas 015.jpg
generalestodas 016.jpg
generalestodas 017.jpg
generalestodas 018.jpg
generalestodas 020.jpg


Saludos
Matias

Avatar de Usuario
gerardo navarro
VIP (Very Important Person)
VIP (Very Important Person)
Mensajes: 6557
Registrado: Sab Jun 06, 2009 2:11 pm
Ubicación: Edo. Tachira/Venezuela

Re: Construccion "Fragata Sarmiento"

Mensaje por gerardo navarro » Sab Ago 25, 2012 4:03 pm

:shock: :shock: :shock: cada dia quedo mas sorprendido con esos avances tan espectaculares... huf, muy bonita va esa fragata

:wink: :wink:



losdelgoya
Incondicional
Incondicional
Mensajes: 770
Registrado: Lun Sep 20, 2010 8:04 pm
Ubicación: Santander

Re: Construccion "Fragata Sarmiento"

Mensaje por losdelgoya » Sab Ago 25, 2012 4:38 pm

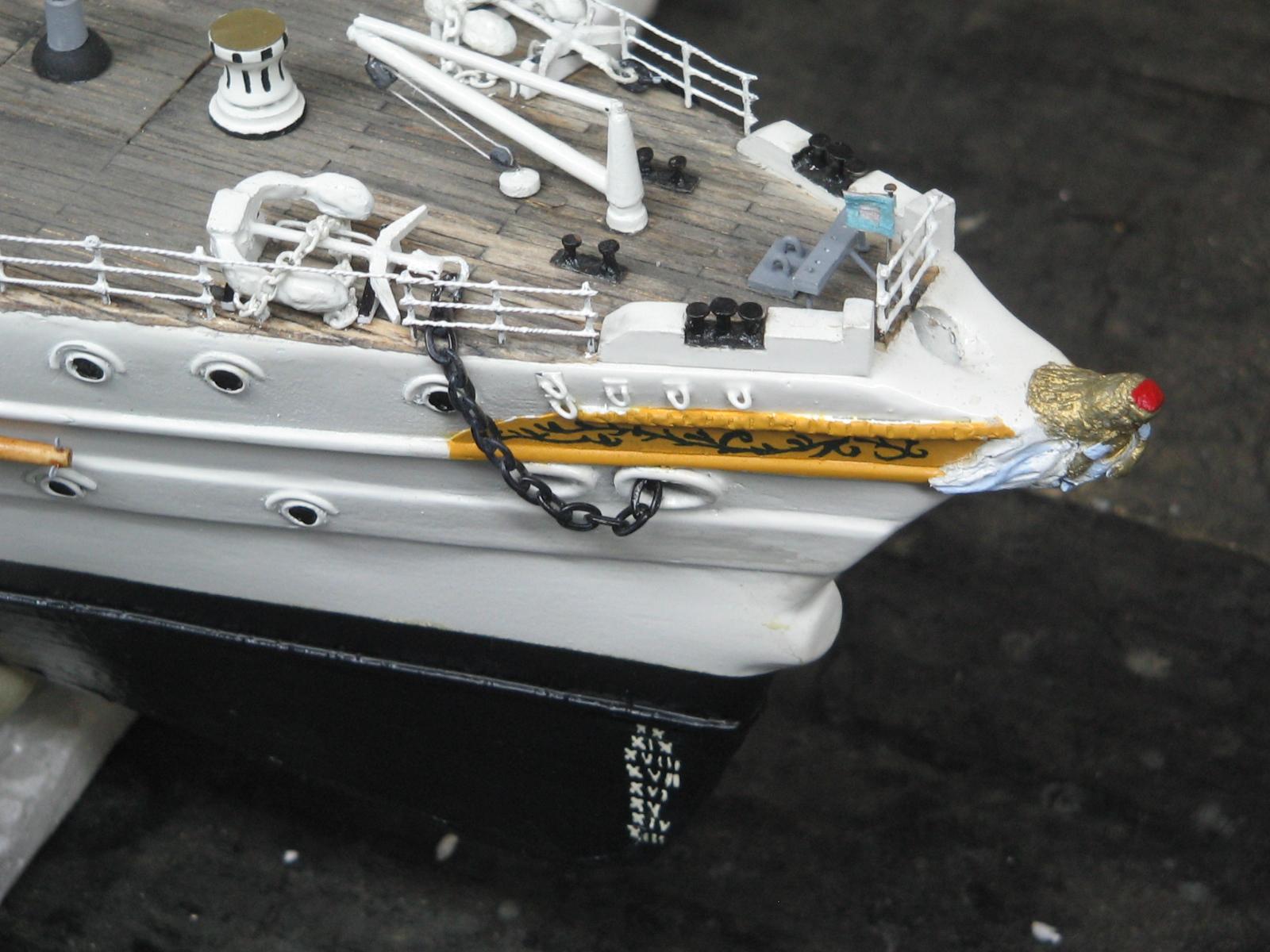

Si me aceptas la objeción, desde la línea base hasta la marca XIV (4,267 mts.), no parece proporcionado a la longitud XVIII - XIV (1,219 m.).
No tiene mayor importancia, pero en las piezas de museo (a las que todos aspiramos a poder hacer), la gente se fija en todo. Sobre todo los colegas.
Saludos
Luis



Avatar de Usuario
AXEL_WELLER
Incondicional
Incondicional
Mensajes: 753
Registrado: Mié Jul 26, 2006 4:35 am
Ubicación: Buenos Aires, Argentina

Re: Construccion "Fragata Sarmiento"

Mensaje por AXEL_WELLER » Dom Ago 26, 2012 4:10 pm

Hola Mati.

La verdad que ante todo queria felicitarte por esta primera etapa. me parece que si tendria que ponerte un puntaje te pondria un 10 comparado con el modelo anterior, pero como en la Sarmiento se ve que hay una evolucion para mejor te pondria un 8, y esa diferencia pequeña de solo dos puntos se la tribuyo a comentarios como el que hace el amigo Losdegoya.
Es bueno ver esos pequeños detalles en un trabajo de la calidad de este, es un trabajo realmente bueno y merece que se le haga una sintonia fina antes de seguir por la segunda etapa.
Aclaro que lo que te digo es solo un punto de vista y respeto lo que finalmente hagas y decidas vos, el artista es el dueño de su propia obra.
Esto te lo digo por experiencia, ya que me pasa con mi propio barco e incluso con la fragata que hice y que vos conoces, tiene muchos detalles que no estan bien logrados y pasa que hasta el dia de hoy cada vez que paso frente al modelo y lo veo, no veo la obra que hice sino el detalle que no quedo bien. Conociendote y viendo como trabajas se que te va a pasar lo mismo.
Ahora estas a tiempo de corregir esos pequeños detalles como el que comenta el colega o el que te hice yo mas de una vez sobre las anclas o la botabara esa que va en el flancobordo. Esos pequeños detalles son como dice el amigo Losdegoya lo que hacen que un modelo comun se convierta en un modelo de "museo".
Bueno, espero que no te lo tomes a mal y nuevamente te felicito por el trabajo realizado hasta ahora, me encanta y conozco bastante bien el barco verdadero para decirte de que te esta quedando barbaro.

Chau Mati, nos vemos pronto. un abrazo.


Buenos Aires, Argentina
en constuccion acorazado Graf Spee
http://www.modelismonaval.com/foro/view ... =21&t=4572" onclick="window.open(this.href);return false;

Avatar de Usuario
AXEL_WELLER
Incondicional
Incondicional
Mensajes: 753
Registrado: Mié Jul 26, 2006 4:35 am
Ubicación: Buenos Aires, Argentina

Re: Construccion "Fragata Sarmiento"

Mensaje por AXEL_WELLER » Dom Ago 26, 2012 4:21 pm

Una cosa mas las fotos 15, 16, 17 y 20 me encantan y agrandadolas se ve bien los detalles, lo bueno que quedaron pero la que rompe todo es la No. 16. me gusta mucho como quedo el casco, la parte de la obra viva con las placas de cobre pintadas de negro y el mascaron de proa son geniales. (en esa tambien vi otro detalle que es que la cadena del ancla pasa por delante del candelero en vez de pasar por detras y por el lugar destinado a ello, es simple de solucionar abriendo un eslabon para pasar correctamente la cadena)

Un abrazo.


Buenos Aires, Argentina
en constuccion acorazado Graf Spee
http://www.modelismonaval.com/foro/view ... =21&t=4572" onclick="window.open(this.href);return false;
