En grada otra nave vikinga de Gokstad

Mensaje por michael » Jue Mar 13, 2014 7:31 pm

Hola compañeros,por fin me decido a poner este humilde paso a paso de esta emblemática nave vikinga.
Antes que nada quisiera dar las gracias al amigo Liberto,por sus ánimos y motivarme a poner este hilo del cual aun no estoy muy convencido de llevarlo a buen puerto.Espero contar con vuestra ayuda y con los consejos que seguramente me daréis.
También decir que no trato de hacer una copia del hilo de Liberto,simplemente porque jamas llegaría a ese nivel en todos los sentidos,lo único que pretendo es ir aprendiendo y hacerlo lo mejor posible dentro de mis posibilidades.

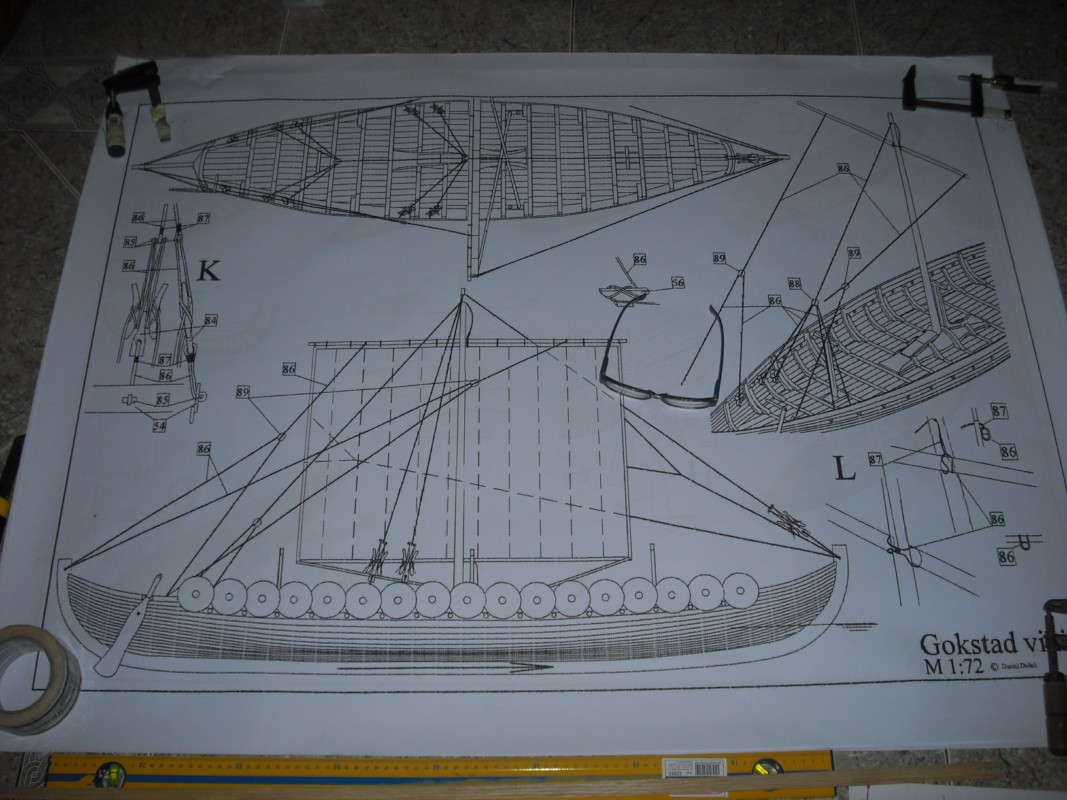

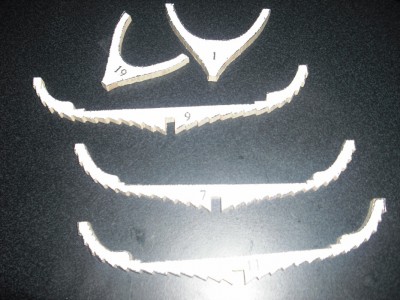

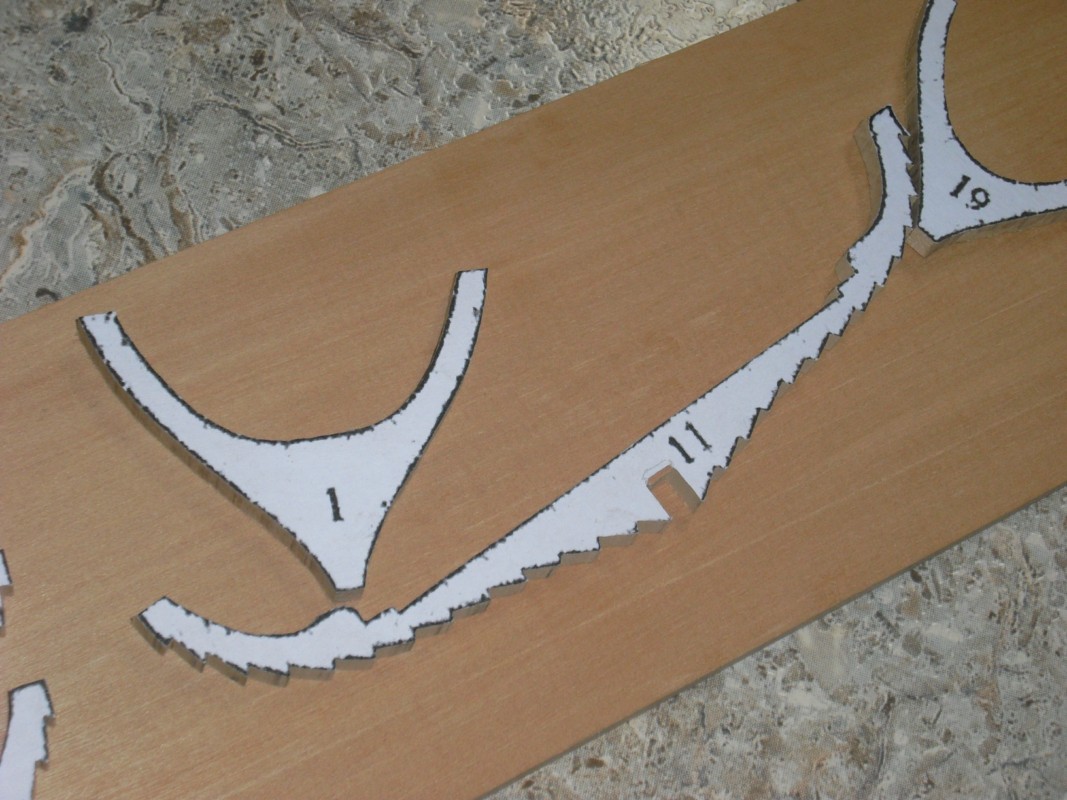

Construcción de la nave.

Escala: 1,25 mas o menos.

Eslora: 90 cm.

Manga: 20 cm.


Madera a utilizar: Bahia y Roble claro de momento.
Adjuntos

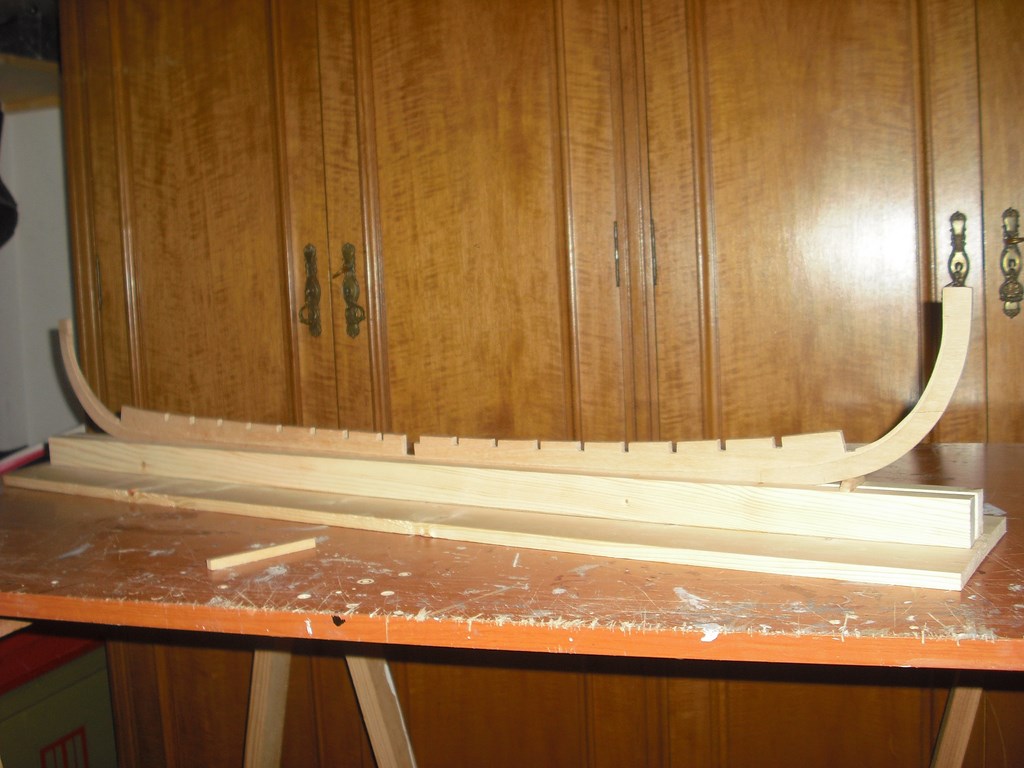

Antes que nada hice una buena cama para sujetar la nave y evitar posibles reviros.La nave esta puesta a nivel como si estuviera en el agua,es decir,esta colocada a partir de las medidas de la linea de flotacion,con lo que puedo trabajar con mas seguridad.

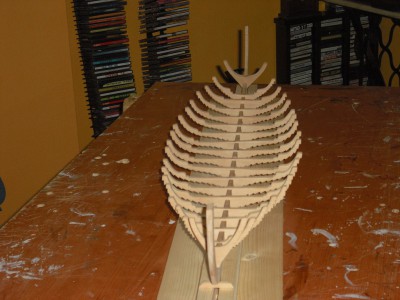

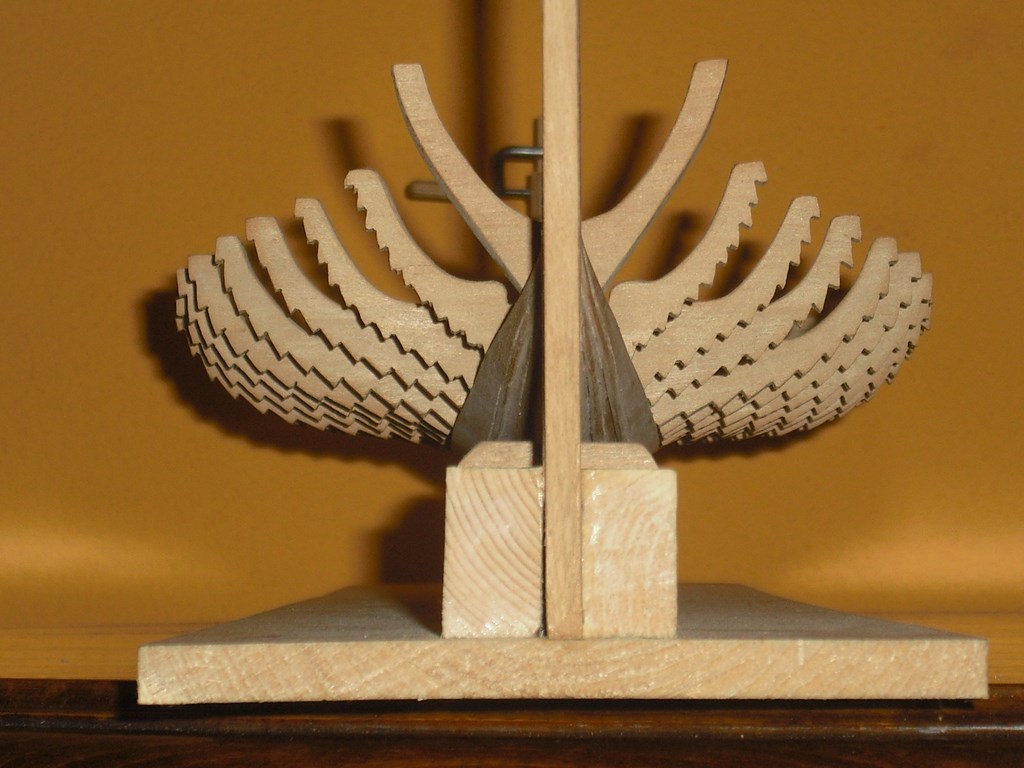

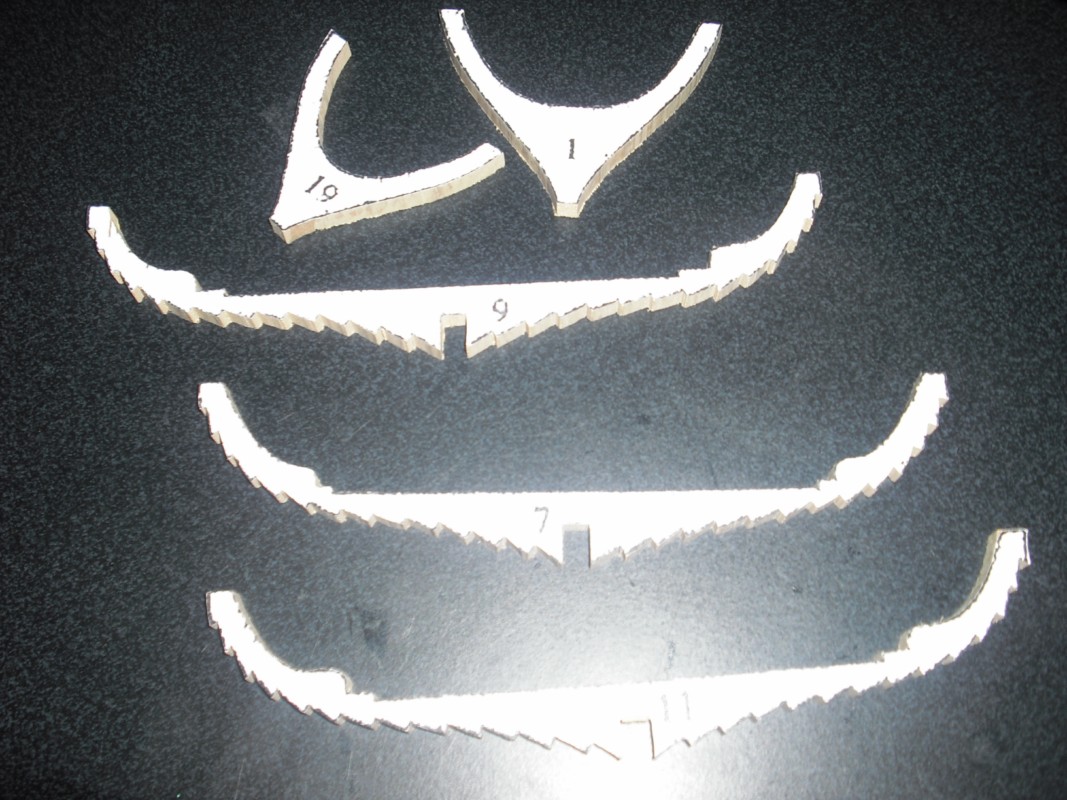

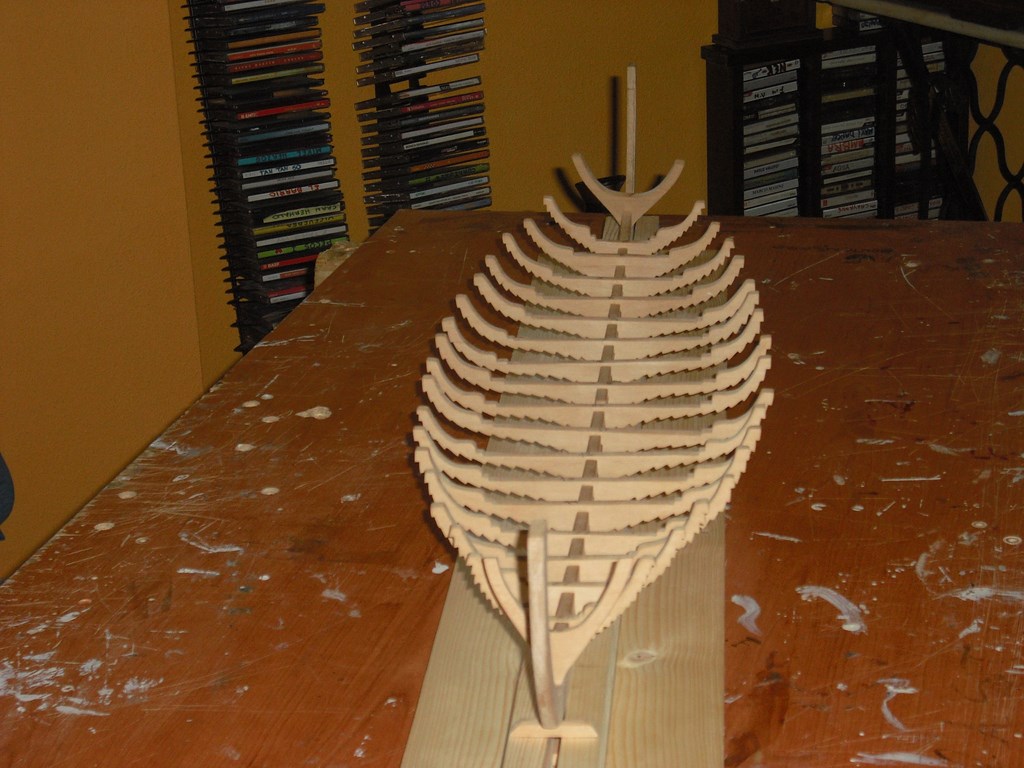

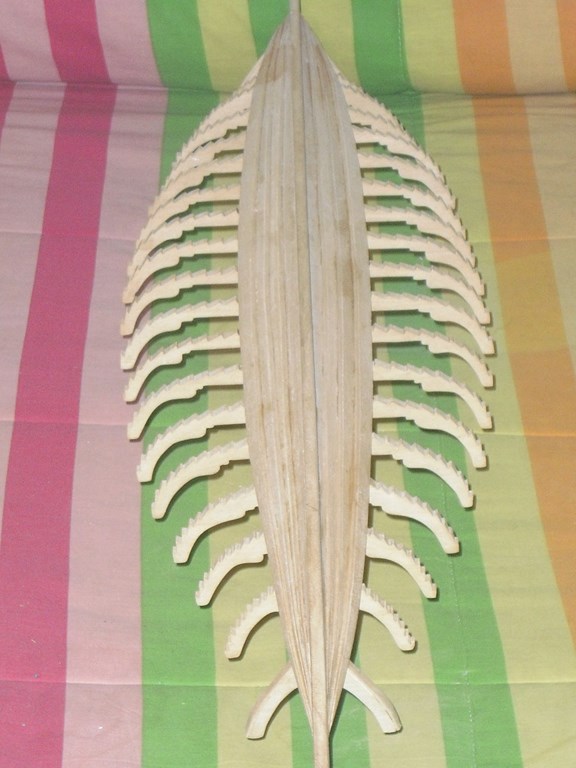

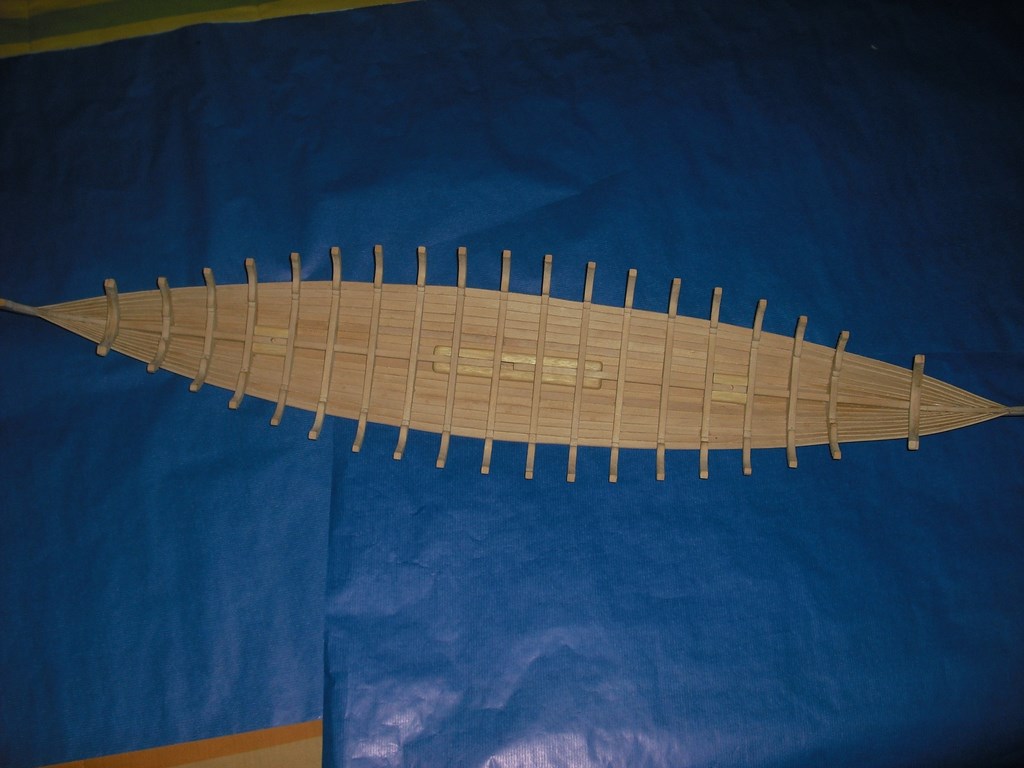

todas las cuadernas en su posicion

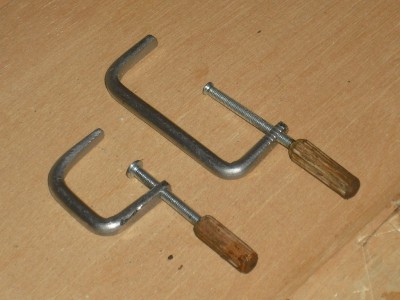

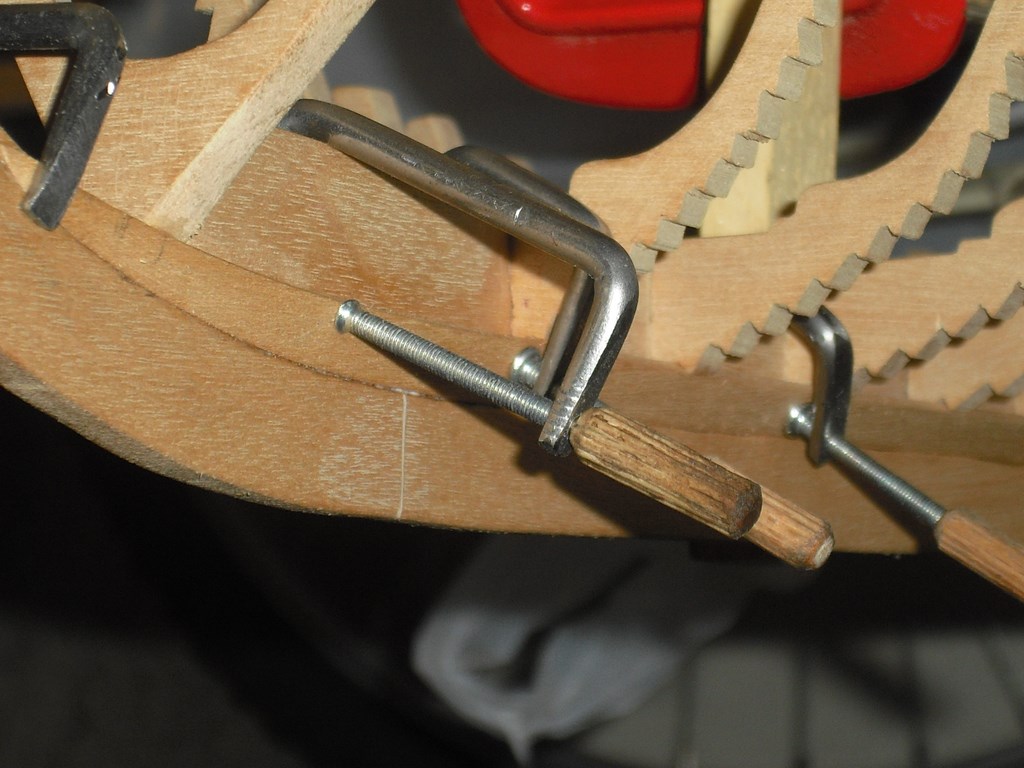

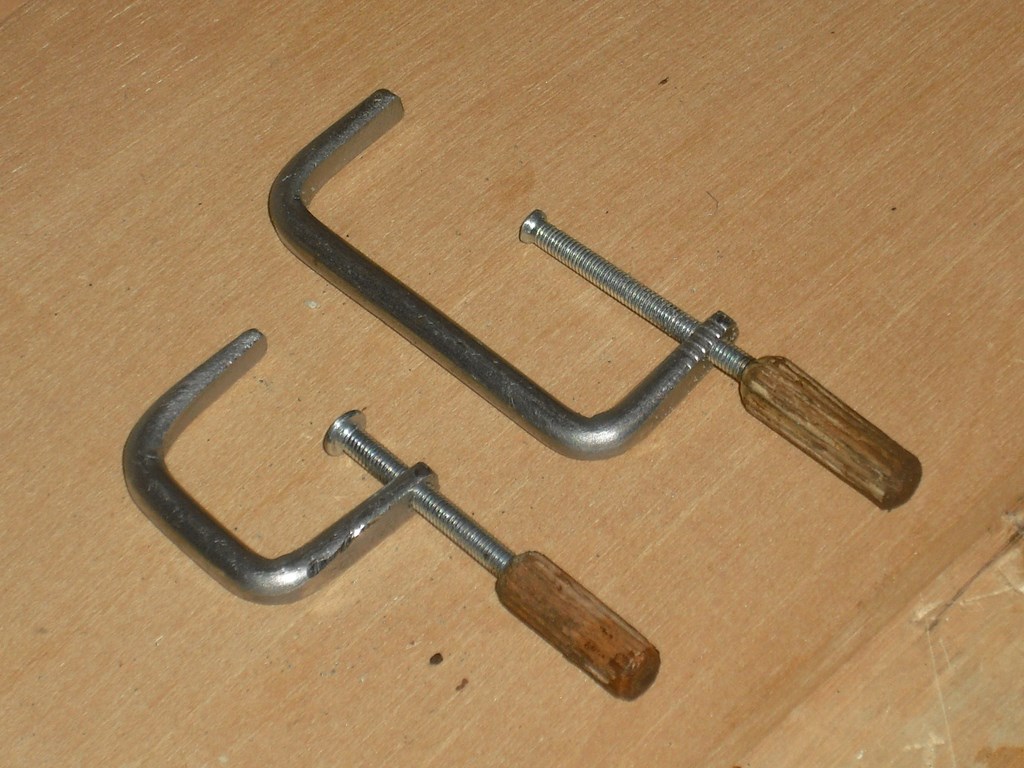

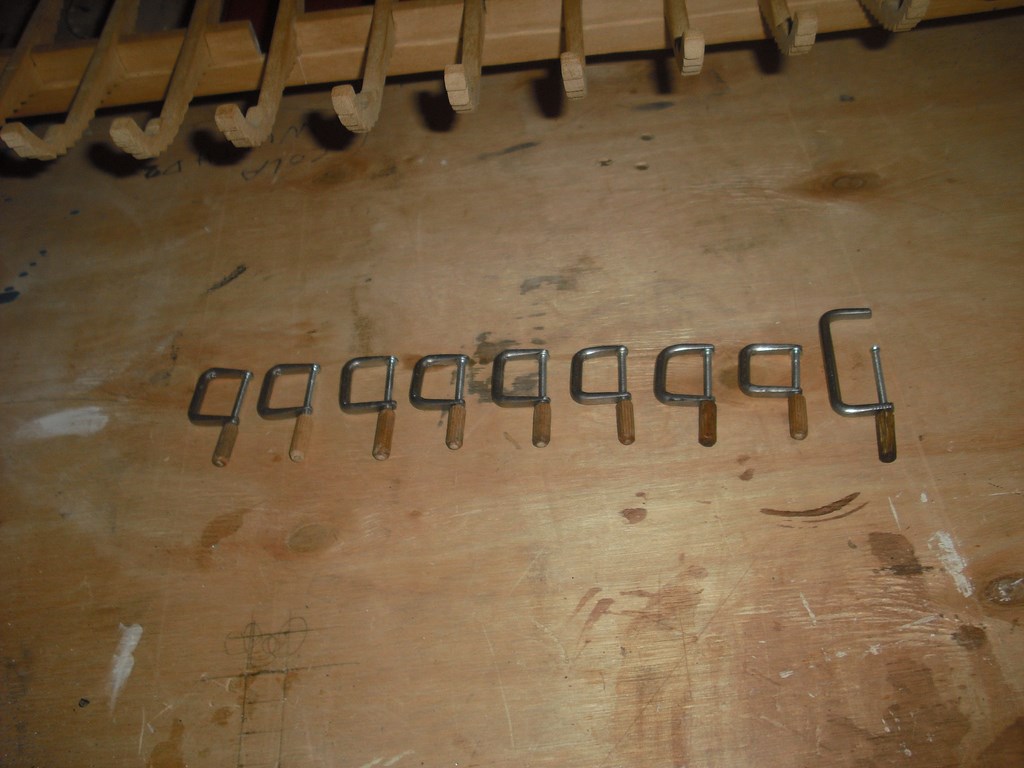

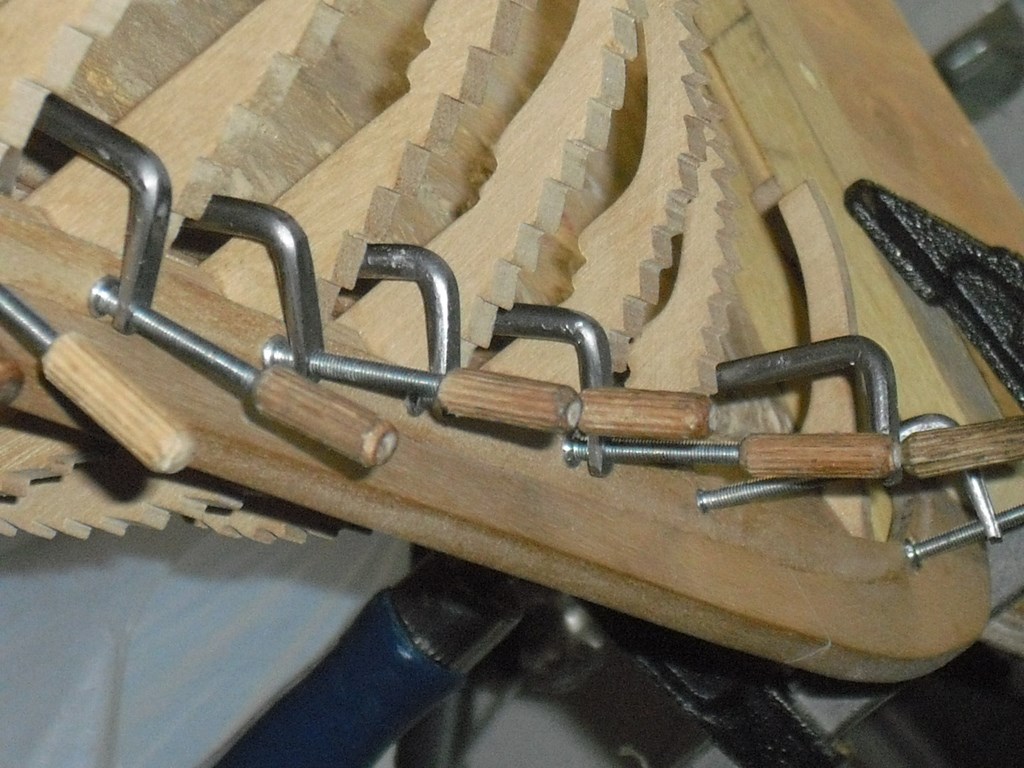

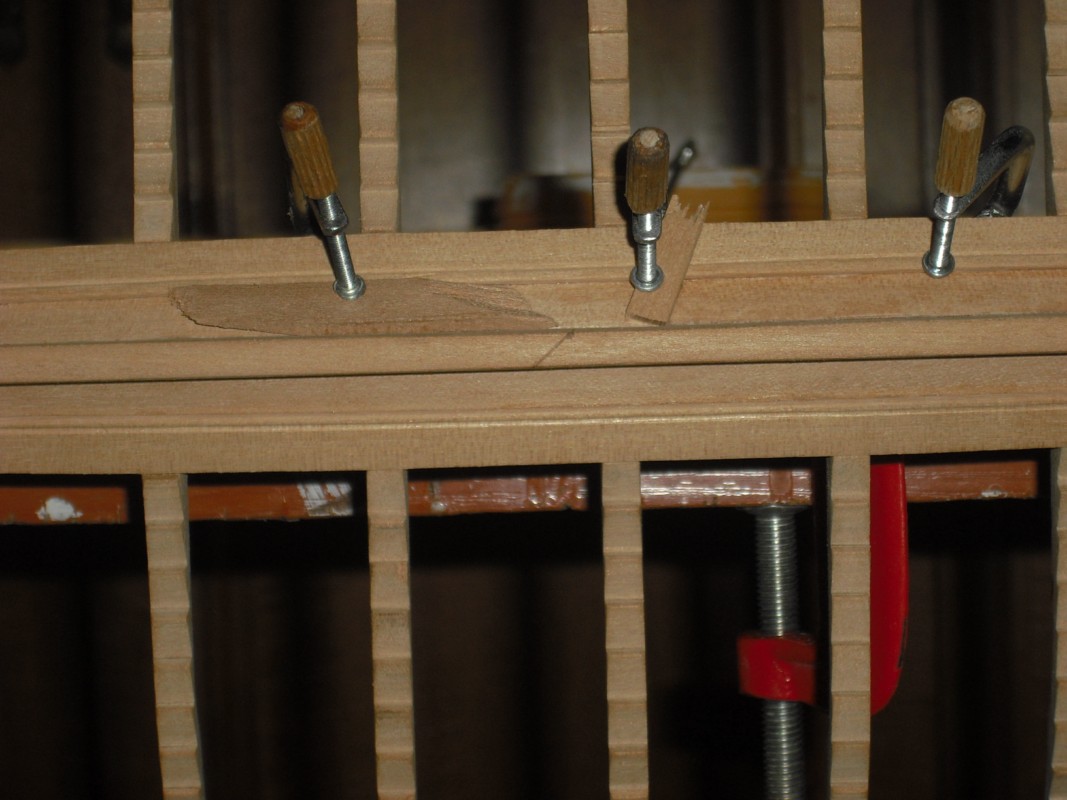

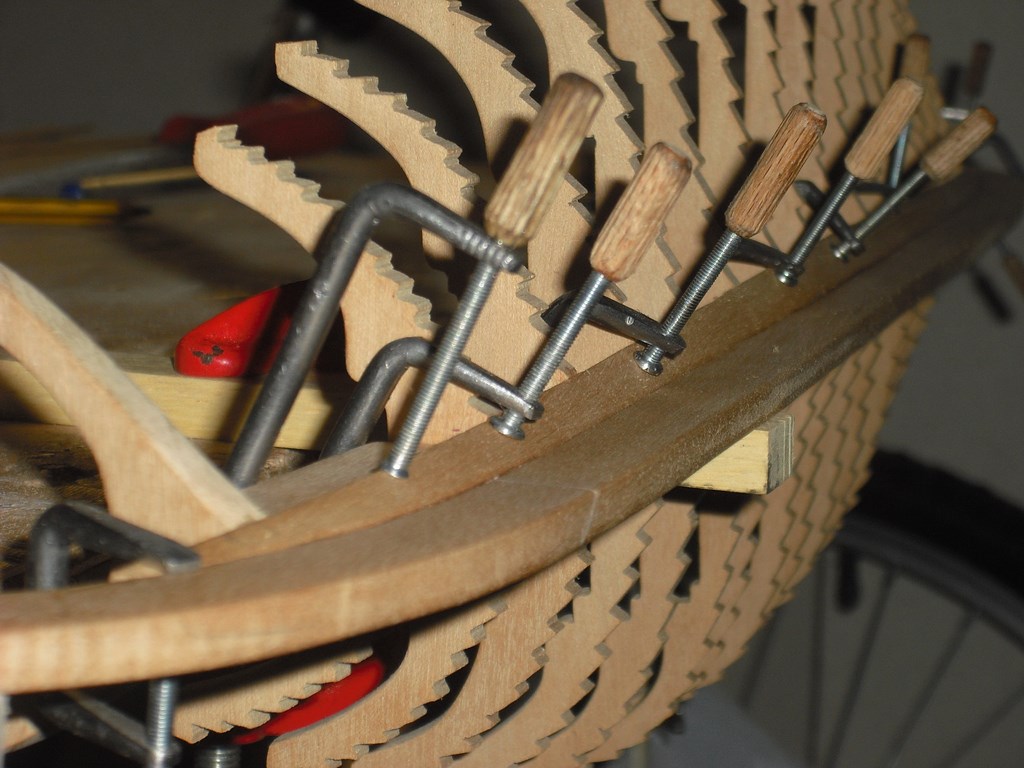

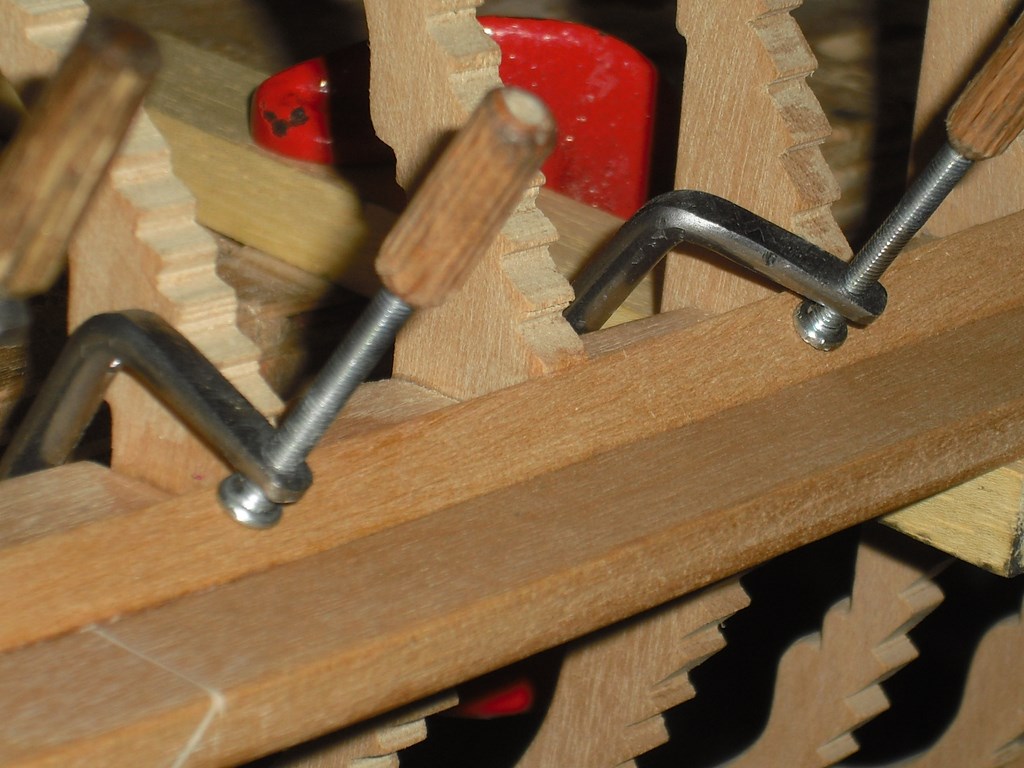

Aqui os muestro unos gatos o sargentos que he tenido que hacer para forrar el casco.

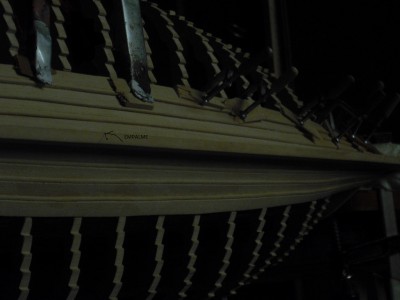

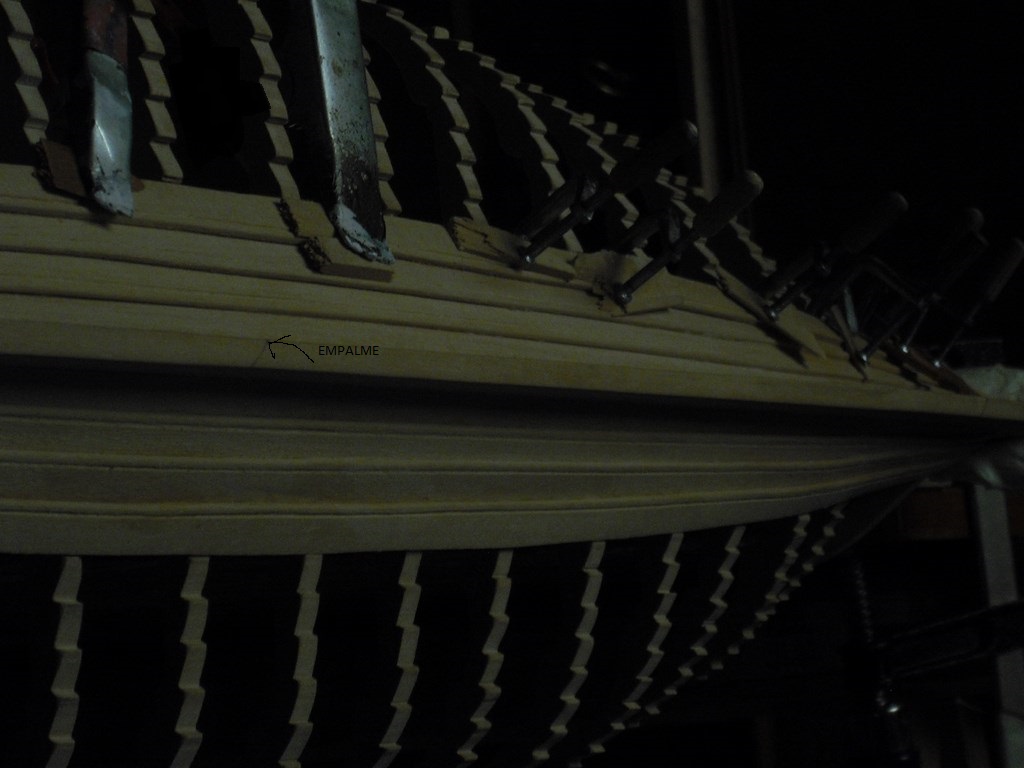

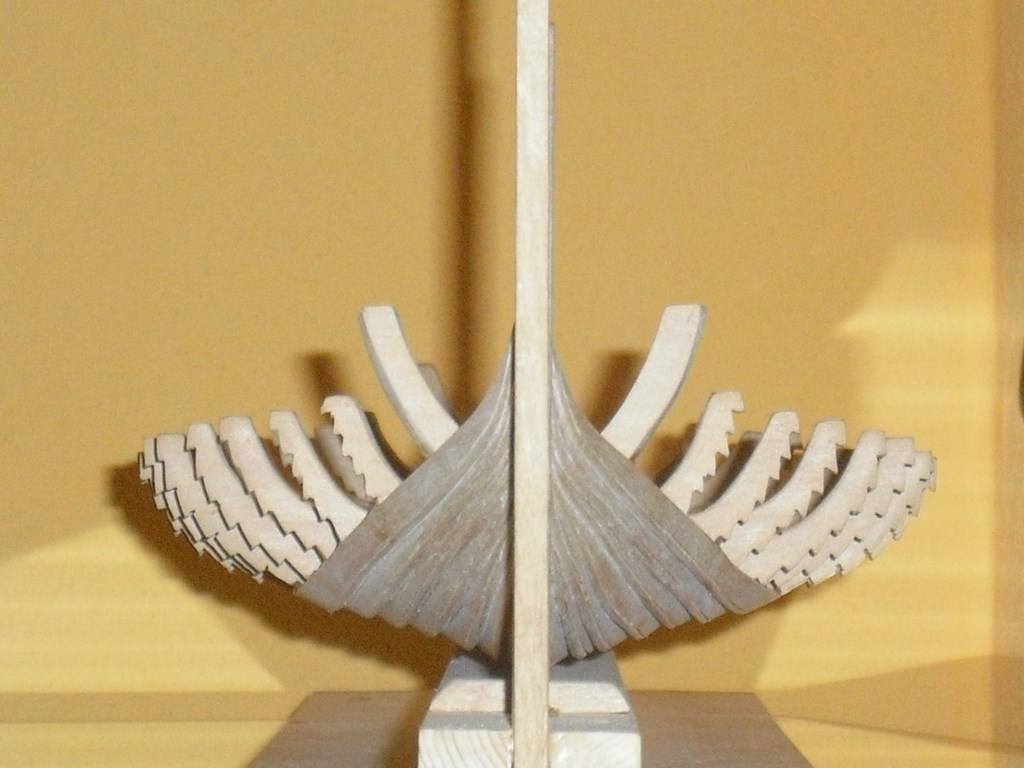

Empiezo a forrar,la primera traca prácticamente no lleva curvatura tanto en proa como en popa.

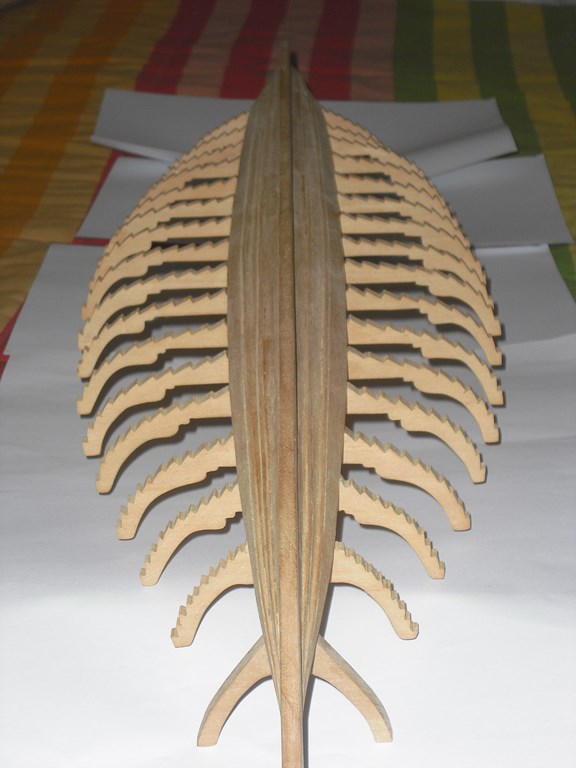

Bueno ya ire poniendo mas avances,actualmente voy por la traca 10,haber si voy organizando las fotos que eso es otra y las voy poniendo,

Saludos.....

Avatar de Usuario
matiasfcruz
Miembro Leal
Miembro Leal
Mensajes: 1215
Registrado: Mié Nov 12, 2008 4:33 am
Ubicación: Buenos Aires-Argentina

Re: En grada otra nave vikinga de Gokstad

Mensaje por matiasfcruz » Jue Mar 13, 2014 7:41 pm

Miguel Angel, que alegria viendote encarar este proyecto tan lindo, con las ganas que vos tenias. Me pongo muy contento, y que decirte de las primeras fotos? estan geniales! Te mando un abrazo y mucha suerte con el niño :wink:
Saludos
Matias

Llaut Mallorquin
PayPal
PayPal
Mensajes: 2220
Registrado: Mié Feb 29, 2012 8:45 pm
Ubicación: España

Re: En grada otra nave vikinga de Gokstad

Mensaje por Llaut Mallorquin » Vie Mar 14, 2014 8:59 am

¡Qué bueno, ya has empezado la travesía!.
Ya sabes, el timón mirando siempre a la Estrella
....¿Pintarían sus barcos los vikingos?
El mascarón seguro que sí.
¡Me gustan los barcos pintados!
Un saludo michael

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Vie Mar 14, 2014 9:57 am

Gracias Matias y Mayorquin,la verdad es que ya tenias ganas de empezar este proyecto el cual me esta dando mas de un dolor de cabeza por cosas y accidentes que he tenido con el que ya os iré contando.
Solo os puedo decir que esta nave me atrapo y me fascino sobre todo el casco,sus curvaturas de proa y popa y su forro en tingladillo tan peculiar en estas naves vikingas.

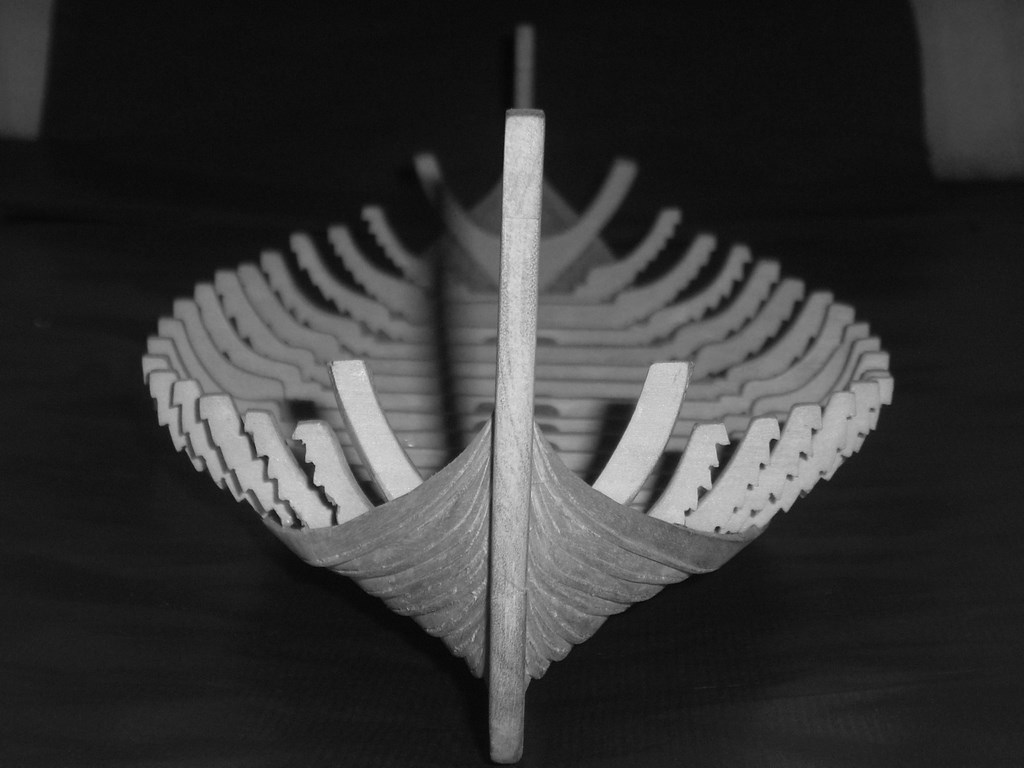

Os dejo algunas fotos mas de las que he podido organizar,saludos amigos.
Adjuntos

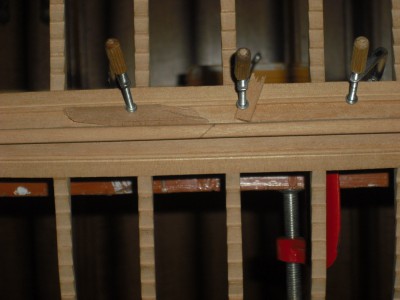

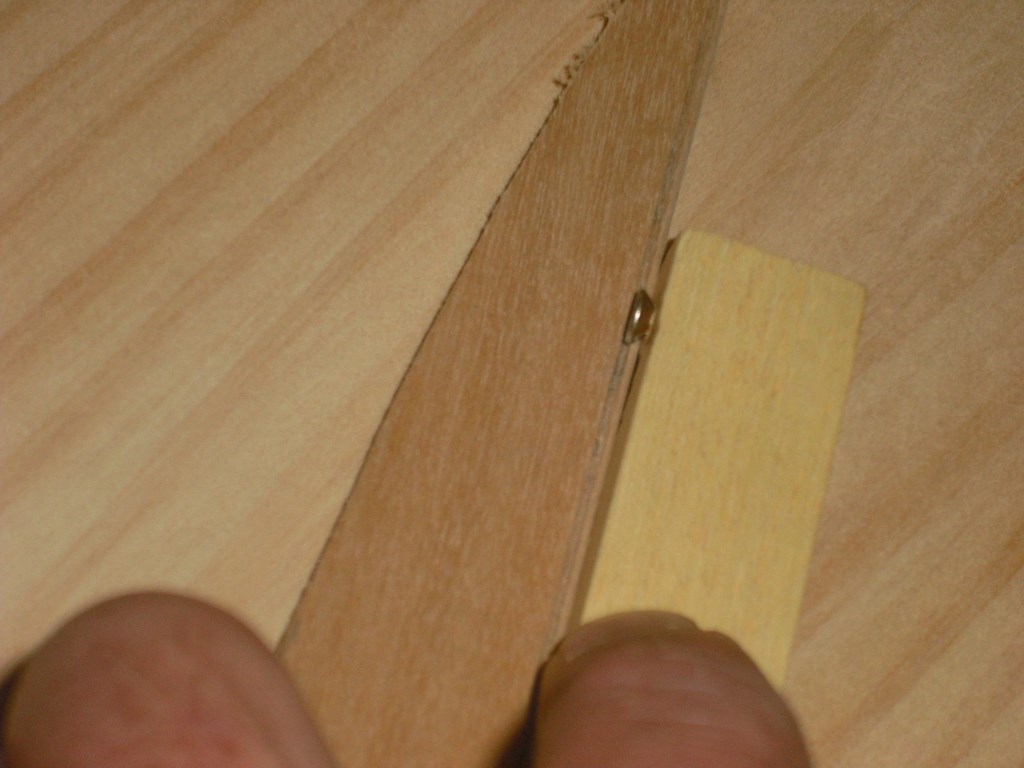

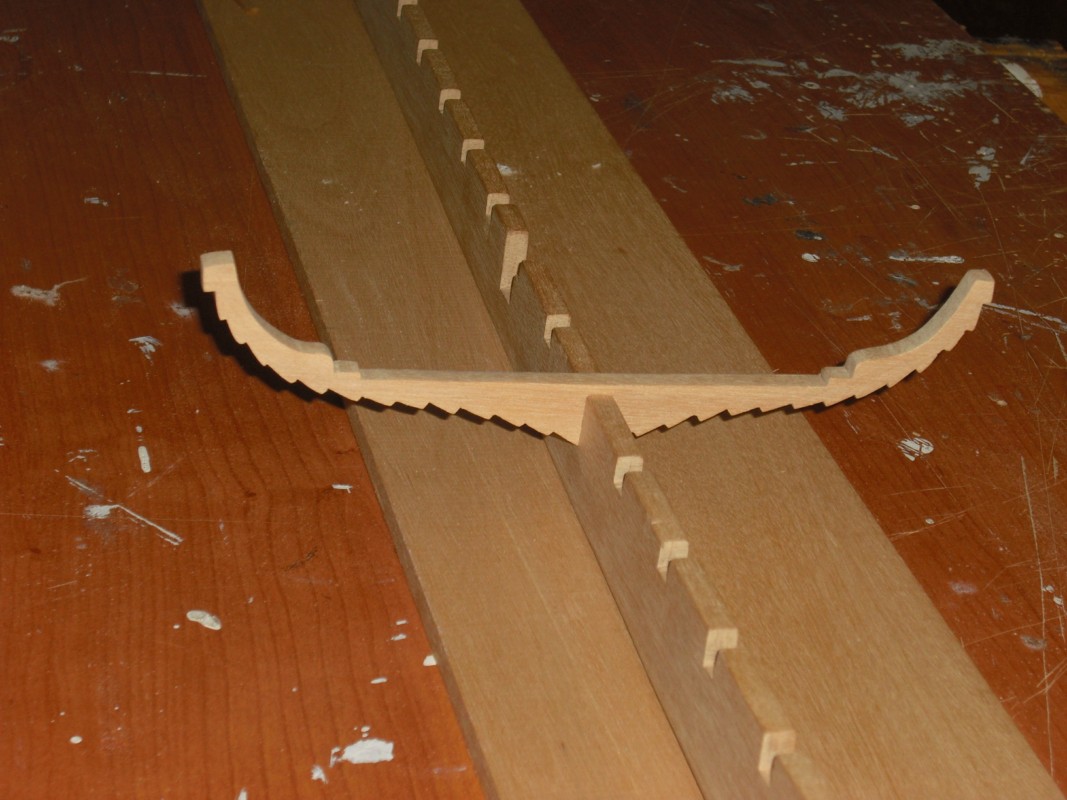

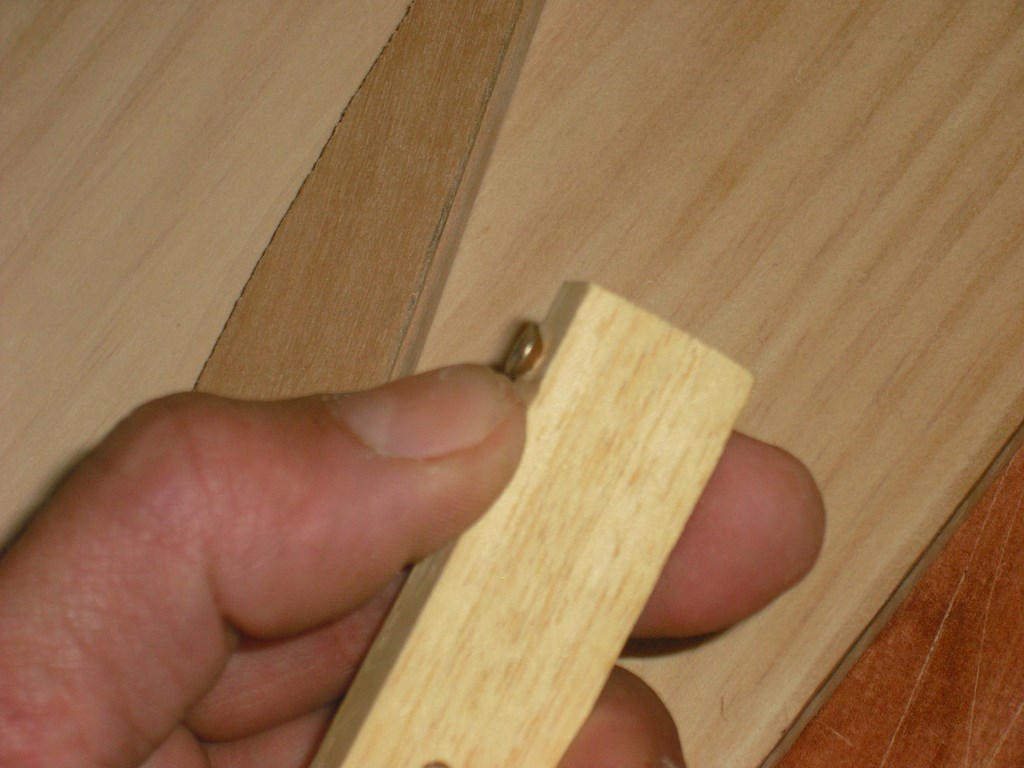

Os explico como hice el biselado.Es parecido al que hace Liberto pero yo utilizo un tornillo y lo pongo al filo de la traca a la distancia adecuada y es solo presionar todo al largo de la traca teniendo mas precaución al llegar a los extremos ,luego se le pasa una lija suave y nada mas.

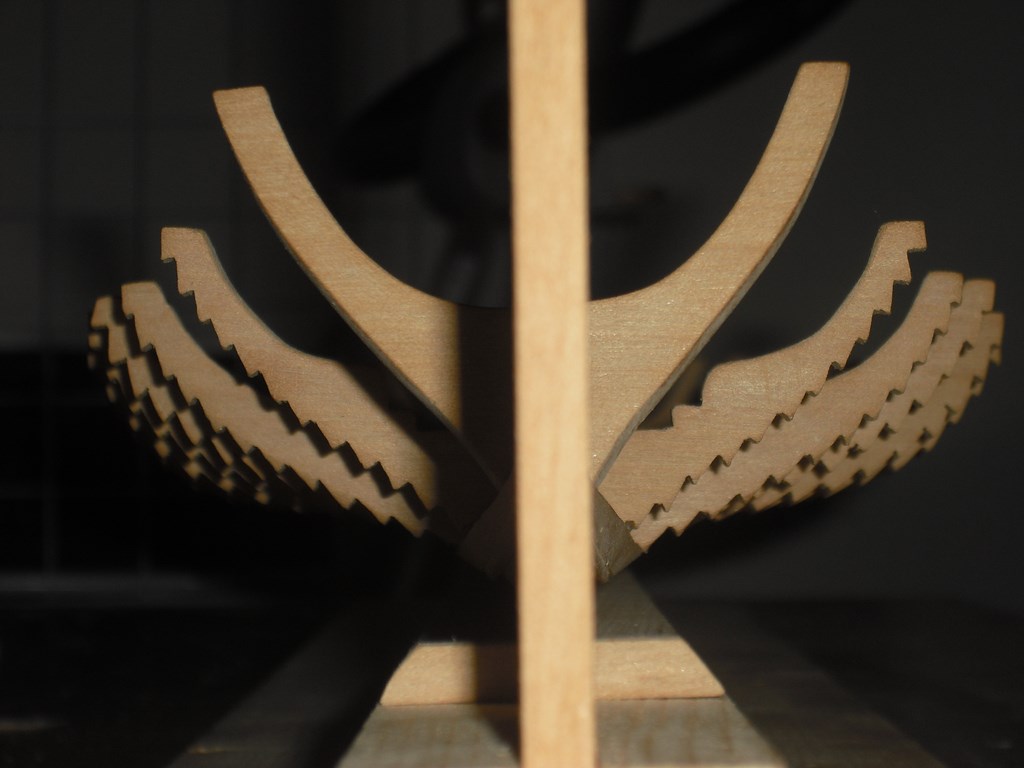

Aquí se aprecia bien el biselado.
Haber si voy organizando las pocas fotos que me quedan y las iré poniendo,gracias..

Liberto Amate
PayPal
PayPal
Mensajes: 508
Registrado: Mié Nov 11, 2009 11:05 am
Ubicación: Gádor (Almería)

Re: En grada otra nave vikinga de Gokstad

Mensaje por Liberto Amate » Vie Mar 14, 2014 10:33 am

Hola Miguel Angel…. Bueno ya tengo un nuevo compañero de aventura en este proyecto de construir la legendaria “ Nave Vikinga de Gokstad”.
Agradezco la buena opinión que tienes de mi obra, pero soy yo el que tiene que darte las gracias a ti, por seguir desde el primer día que inicie mi ” Paso a Paso en este extraordinario Foro “ siempre educado, amable, animoso y con innumerables aportaciones que me han sido de gran ayuda y servido para mejorar mi trabajo.
Se que desde el primer momento te sentiste atraído por esta mítica nave vikinga, y mas de una vez me comentaste que seria tu próximo proyecto a realizar….bueno pues ya lo tienes en marcha, ya sabes que es un trabajo aparentemente sencillo de realizar, pero nada mas lejos de la realidad, es muy complicado pero estoy seguro que lo sacaras adelante, y además servirá de estimulo para que pronto seamos muchos mas los que estemos embarcados en una Nave Vikinga
Amigo michael esperaba la presentación de tu nuevo proyecto con muchas ganas, sabes que puedes contar conmigo en lo que te pueda servir de ayuda.
Un fuerte abrazo Liberto

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Vie Mar 14, 2014 2:01 pm

Gracias Liberto por tus palabras,sabes que eres un referente para mi al igual que otros modelistas que navegan por aqui.

Solo espero llegar a buen puerto con este proyecto que sin duda sera muy gratificante para mi.

Saludos,

Miguel Angel

Avatar de Usuario
Nico Vila
Aficionado
Aficionado
Mensajes: 59
Registrado: Sab Jun 29, 2013 2:18 am
Ubicación: Rosario

Re: En grada otra nave vikinga de Gokstad

Mensaje por Nico Vila » Vie Mar 14, 2014 9:32 pm

increible como se viene esto!!
Espero novedades!!

Felicitaciones!

losdelgoya
Incondicional
Incondicional
Mensajes: 770
Registrado: Lun Sep 20, 2010 8:04 pm
Ubicación: Santander

Re: En grada otra nave vikinga de Gokstad

Mensaje por losdelgoya » Sab Mar 15, 2014 5:41 pm

Michael, tu progresión a mejor es indudable y muy rápida. Así que te deseo suerte con este nuevo y dificil proyecto.

Saludos.

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Dom Mar 16, 2014 4:51 pm

Hola Nico y Luis,es para mi una gran alegría y me da muchos ánimos que entréis en el hilo y me animéis en este nuevo proyecto.

Os pongo algunas de las ultimas fotos que tengo organizadas y solo deciros como veis tampoco entro mucho en explicar las cosas que voy haciendo ya que no considero que sean para resaltarlas y explicarlas mucho,aunque no quita que algunas veces pueda explicar algo.

Saludos ...

Miguel Angel.
Adjuntos
CIMG8757 (Copiar).JPG

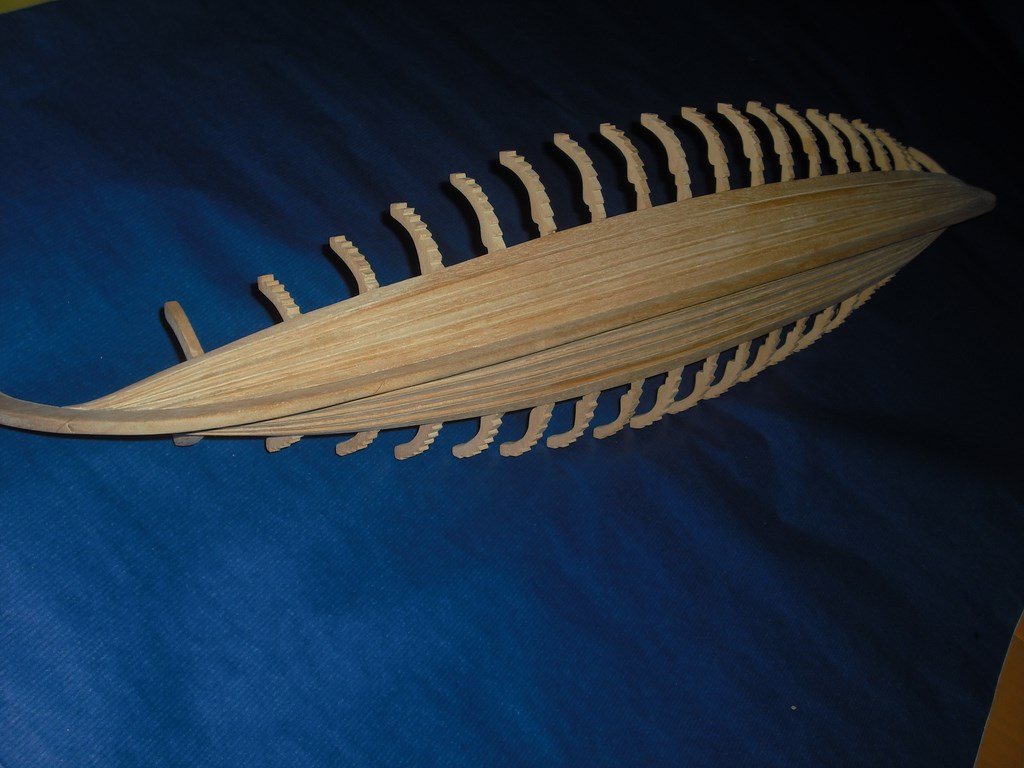

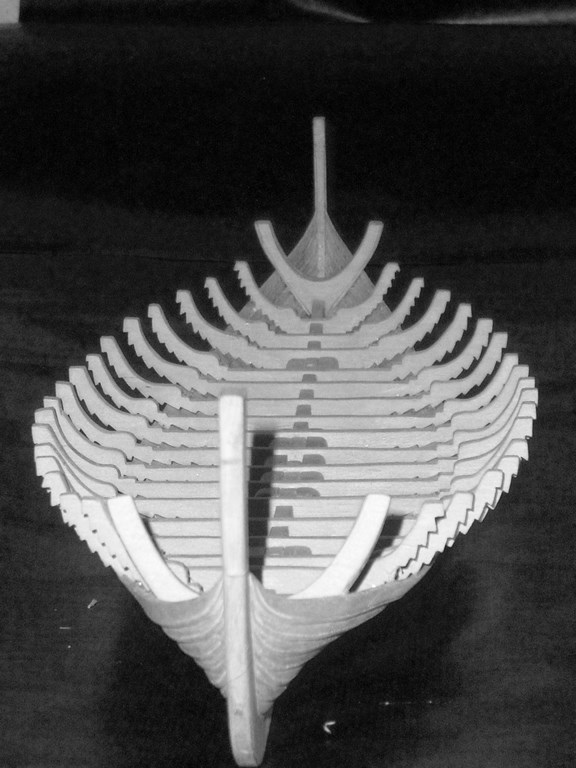

Esta me quedo un poco oscura,tendré que ir mejorando la calidad de las fotografías que eso es otra
CIMG9102 (Copiar).JPG
CIMG9185 (Copiar).JPG
CIMG9244 (Copiar).JPG
CIMG9259 (Copiar).JPG
CIMG9248 (Copiar).JPG
Buenos haber si os pongo mas adelante como doble las tracas tanto en proa como en popa que tan famosa hacen a esta nave,saludos amigos...

Llaut Mallorquin
PayPal
PayPal
Mensajes: 2220
Registrado: Mié Feb 29, 2012 8:45 pm
Ubicación: España

Re: En grada otra nave vikinga de Gokstad

Mensaje por Llaut Mallorquin » Dom Mar 16, 2014 7:47 pm

No logro entender como has logrado una alineación tan perfecta de las cuadernas y no tener ningún reviro en el casco.
Está increíblemente bien alineado.

Saludos michael

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Lun Mar 17, 2014 12:03 pm

Hola compañeros gracias por vuestras visitas.

Mayorquin,a tu pregunta del alineamiento de la cuadernas te diré que es una tarea bastante delicada aunque no lo parezca.Liberto utilizo una especie de percha a escuadra y le fue muy bien,yo por el contrario lo que hice fue en primer lugar poner el casco en linea de flotación,segundo utilice el viejo rayo láser que tengo desde hace años y fui poniendo una cuaderna tras otra a la altura y nivel por mediación del láser.

Saludos ...


Miguel Angel.

Llaut Mallorquin
PayPal
PayPal
Mensajes: 2220
Registrado: Mié Feb 29, 2012 8:45 pm
Ubicación: España

Re: En grada otra nave vikinga de Gokstad

Mensaje por Llaut Mallorquin » Lun Mar 17, 2014 1:12 pm

Si, lo del rayo laser es correcto, pero ¿cómo has conseguido que la quilla no se revire , una vez fuera de la bancada, dado que has empezado a forrar por la quilla?
Yo suelo tener problemas de reviro lateral y torsión según el eje de la quilla, por lo que o bien; si es estático, meto tacos entre cuadernas ANTES de empezar a forrar, o se pone el barco invertido, con soportes de diferentes alturas según el arrufo de la cubierta, o empleando el método de Ramón de "porciones, etc.
El sacar el barco de la bancada y que la cosa no se tuerza, ¿es casualidad en este caso o tienes algún truco?

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Lun Mar 17, 2014 1:55 pm

Amigo Mayorquin,yo también pensaba que se me iba a revirar o coger cierta torción,pero no te puedo decir mas.He procurado que tenga una buena bancada o cama o como quieras llamarle,eso si siempre ahí que procurar ir poniendo las tracas por parejas es decir,ir colocando dos a la vez(una a cada lado del casco,eso evita muchos reviros) y lo vas llevando simétricamente.También cada vez que terminaba de colocar las tracas seguidamente ponía el casco en la bancada para que siempre la quilla permanezca completamente recta mientras iba secando la cola.

Mayorquin espero haber aclarado un poco tus dudas,no hay secretos,ni trucos,saludos ...




Posdata:Cuando empece con el casco,tuve varios accidentes con el,(se me ha caído dos veces de las manos y se rompió varias cosas que he podido corregir con mucha paciencia.

También al principio puse mal las cuadernas respecto a su posición,con lo cual tuve que desmontar todo y sacrificar la quilla y parte de las cuadernas y volver a empezar de cero.
En fin este casco creo que va a sacar de mi, mi infinita paciencia y solo acabo de empezar.
Me imagino que estas cosas os habrán pasado a muchos de vosotros.

Llaut Mallorquin
PayPal
PayPal
Mensajes: 2220
Registrado: Mié Feb 29, 2012 8:45 pm
Ubicación: España

Re: En grada otra nave vikinga de Gokstad

Mensaje por Llaut Mallorquin » Lun Mar 17, 2014 2:30 pm

¡Cruza los dedos!
Tienes toda la razón.
Ahora mismo vengo de desmontar un montón de cosas de mi remolcador.
Ya está todo en orden :D
El caso es que Murphy interviene y mucho, en esto del modelismo.
Yo paso más tiempo pensando que haciendo. :shock:
El caso es, que casi siempre, cuando tengo dudas, escojo LA MALA OPCION. :evil: :evil: :evil: :evil:
Y cuando la tengo puesta...¡veo la luz!. :evil:
Pues nada, a desmontar y a corregir.
Igual que te ha pasado a tí, aunque en tu caso, por accidente
Saludos

Liberto Amate
PayPal
PayPal
Mensajes: 508
Registrado: Mié Nov 11, 2009 11:05 am
Ubicación: Gádor (Almería)

Re: En grada otra nave vikinga de Gokstad

Mensaje por Liberto Amate » Lun Mar 17, 2014 6:49 pm

Hola Miguel Angel, se ve todo perfectamente alineado y el tingladillo muy bien iniciado.
Te felicito estamos en contacto, un abrazo Liberto

Maquinilla
Incondicional
Incondicional
Mensajes: 874
Registrado: Lun May 11, 2009 7:51 pm
Ubicación: Reus
Contactar:

Re: En grada otra nave vikinga de Gokstad

Mensaje por Maquinilla » Lun Mar 17, 2014 8:05 pm

Michael, el comienzo es bueno y con paciencia lograras excelentes resultados.

Permíteme una pregunta, ¿has realizado el escantillón a las cuadernas?, hay alguna foto que da la sensación de existir una falta de curvatura en las tracas y seria una lástima, pues como antes he dicho, estas realizando un buen trabajo.

Saludos
Adjuntos
Dibujo 1.jpg

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Mar Mar 18, 2014 12:56 pm

Hola Tomas, ante todo gracias por comentar en el hilo.Todas las cuadernas tienen el escantillón,aunque hay algunas que apenas se aprecian y solo cuando coloco la traca para recibirla suelo a lo mejor retocarle algo si veo que aun no me asienta bien.Como sabes no soy un experto en dejarlo a la perfección y se que aun seguiré cometiendo muchos errores estéticos y sobre todo de acabados pero espero ir aprendiendo con el tiempo y con vuestra ayuda.
Como me dijiste una vez siempre que veas algo que lo pueda mejorar me lo dices o.k,pues lo mismo te digo ,oye pero tampoco seas muy duro conmigo,je,je,.... que mis maquetas no van a ir a un museo.



Bromas aparte Tomas me ha alegrado mucho verte por aquí,saludos....
Adjuntos
CIMG9284 (Copiar).JPG
Tienen poco escantillón,pero creo que asientan bastante.Aun me queda hacerle una limpieza a fondo de algunos restos de cola.
CIMG9317 (Copiar).JPG
Tanto la primera cuaderna como la ultima tiene un refuerzo metido porque me parecía algo floja y eso le daba mas fuerza y mas asiento a la traca.

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Mar Mar 18, 2014 1:59 pm

Hola compañeros,necesitaba algún consejo ya que esta nave vikinga pienso darle algún tipo de barniz color (miel,roble,..),nogalina,cera,etc...y la verdad aun no tengo muy claro en que color me quedaría mejor.Tendré que ir haciendo pruebas haber que tal,(como me dijo Liberto).Mi intención es darle algún color que no sea muy claro,mas bien tirando a un poco rustico.
Os dejo una muestra de barniz color miel,haber que os parece....
Adjuntos
CIMG8576 (Copiar).JPG

Avatar de Usuario
Capitan Marano
Incondicional
Incondicional
Mensajes: 900
Registrado: Jue Oct 07, 2010 11:49 pm
Ubicación: Martinez - Buenos Aires - Argentina

Re: En grada otra nave vikinga de Gokstad

Mensaje por Capitan Marano » Mar Mar 18, 2014 3:16 pm

Hola Michael, me gusta como llevas el trabajo, se nota que con paciencia se obtienen grandes resultados
michael escribió:Hola compañeros,necesitaba algún consejo ya que esta nave vikinga pienso darle algún tipo de barniz color (miel,roble,..),nogalina,cera,etc...
La goma laca deja un lindo acabado color miel, también el aceite de teka que usa Liberto es para poner en la balanza a la hora de decidir.

Mucha suerte con el proyecto

Saludos
Alejandro
Saludos:
Alejandro Marano

Finalizado: Cuter Luisito
Comenzado: Fragata Confederación de 36 cañones- 1778

Avatar de Usuario
darry
Recién Llegado
Recién Llegado
Mensajes: 11
Registrado: Mié Nov 02, 2005 9:24 pm
Ubicación: Ferrol

Re: En grada otra nave vikinga de Gokstad

Mensaje por darry » Mar Mar 18, 2014 8:39 pm

Siempre me ha fascinado la estética de las naves vikingas.
Los pocos planos existentes en internet no muestran las cuadernas con "esos rebajes, esos aserrados" (perdonad mi ignorancia) donde se asentarán las tracas. Si dispones de planos en detalle acabo aquí mi duda, sino, ¿cómo haces?
Gracias.

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Mié Mar 19, 2014 7:37 pm

Hola compañeros bueno sigo con las pruebas y así voy descansando con el tema del forro.

Insisto solo son pruebas nada definitivo....
Adjuntos
CIMG9348 (Copiar).JPG
CIMG9404 (Copiar).JPG
El tema de los remaches también me trae un poco de cabeza,aun no me convence mucho.Solo esta superpuesto evidentemente y los remaches tampoco están a la distancia que deben de ir, es para ver como quedan...

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Lun Mar 31, 2014 6:11 pm

Hola amigos sigo haciendo pruebas,(barnices,colores,goma laca,tintes etc...).respecto a la nave vikinga he adelantado poco o nada.Haber si dispongo de tiempo y empiezo a colocar los baos,fogonadura y 5 tracas que me quedan y hacerle una buena limpieza a toda la nave,saludos...

Miguel Angel.
Adjuntos
CIMG9574 (Copiar).JPG
CIMG9582 (Copiar).JPG
CIMG9596 (Copiar).JPG
CIMG9630 (Copiar).JPG
CIMG9646 (Copiar).JPG
Este color no me desagrada,ya veremos....
CIMG9676 (Copiar).JPG
Los palos no son remos,je,je,es que no conseguía que se mantuviera derecha la nave para hacerle la fotografía.

Liberto Amate
PayPal
PayPal
Mensajes: 508
Registrado: Mié Nov 11, 2009 11:05 am
Ubicación: Gádor (Almería)

Re: En grada otra nave vikinga de Gokstad

Mensaje por Liberto Amate » Lun Mar 31, 2014 8:05 pm

Buenas tardes Miguel Angel , me gusta como te va quedando tanto en las formas como en la limpieza, ya veo que tienes intención de iniciar la cubierta y el conjunto de la fogonadura, y haces bien porque tendrás mas espacio para moverte.
Los dos tonos de color que presentas quedan muy bien, el tono miel tiene cierta semejanza con la nave del MNM. Y el tono a roble viejo se ve fenomenal.
Hace ya mas de treinta años hice unas cuantas guitarras y dos violines y la terminación era obligada, se hacia con goma laca que la preparaba uno mismo con unos componentes que vendían en las droguerías mas especializadas ( escamas y alcohol ), hoy no estoy muy al corriente de los nuevos productos que van saliendo, pero siempre la goma laca se daba a muñequilla, te digo esto por que puedes tener problemas si decides emplearla en el interior por la cantidad de recovecos que esta nave tiene, si te decides por el aceite, ocurre algo parecido por que para que quede bien, a la hora de emplearlo hay que ser generoso en la cantidad, pero pasados unos 20 minutos no hay que dejar ni rastro del aceite sobrante , de lo contrario seria un nido de suciedad, mi consejo es que si no estas acostumbrado a la utilización de estos dos productos emplees estos tintes y barnices que quedan fenomenales y sin ningún riesgo, yo creo sinceramente que los dos tonos que presentas, puede quedarte una muy buena terminación.
Miguel Angel te felicito, seguimos en contacto un abrazo Liberto

Avatar de Usuario
michael
Miembro Leal
Miembro Leal
Mensajes: 1189
Registrado: Dom Ene 24, 2010 11:05 am
Ubicación: SALAMANCA

Re: En grada otra nave vikinga de Gokstad

Mensaje por michael » Lun Mar 31, 2014 8:24 pm

Gracias amigo Liberto,en realidad aun no tengo decidido cual sera la terminación a elegir,aunque me inclino mas por un tinte o barniz.Efectivamente haber si empiezo con las panas de la cubierta y lo que con lleva todo eso,fogonadura,baos,etc...por cierto lo de el rotulador de tinta china va de maravilla,hice algunas pruebas y bueno tendré que tenerlo en cuenta,ya se vera.

Lo bueno que tengo es que tu vas por delante y me vas facilitando muchos problemas,ya sabes,los remos por ejemplo que parece que ya los tienes bastantes conseguidos,saludos...

Miguel Angel

Llaut Mallorquin
PayPal
PayPal
Mensajes: 2220
Registrado: Mié Feb 29, 2012 8:45 pm
Ubicación: España

Re: En grada otra nave vikinga de Gokstad

Mensaje por Llaut Mallorquin » Mar Abr 01, 2014 11:56 am

Me gusta el tono viejo oscurecido, más que el color miel.
Buen trabajo michael.

Responder
