Sección central de un navío del siglo XVIII

[brekin]

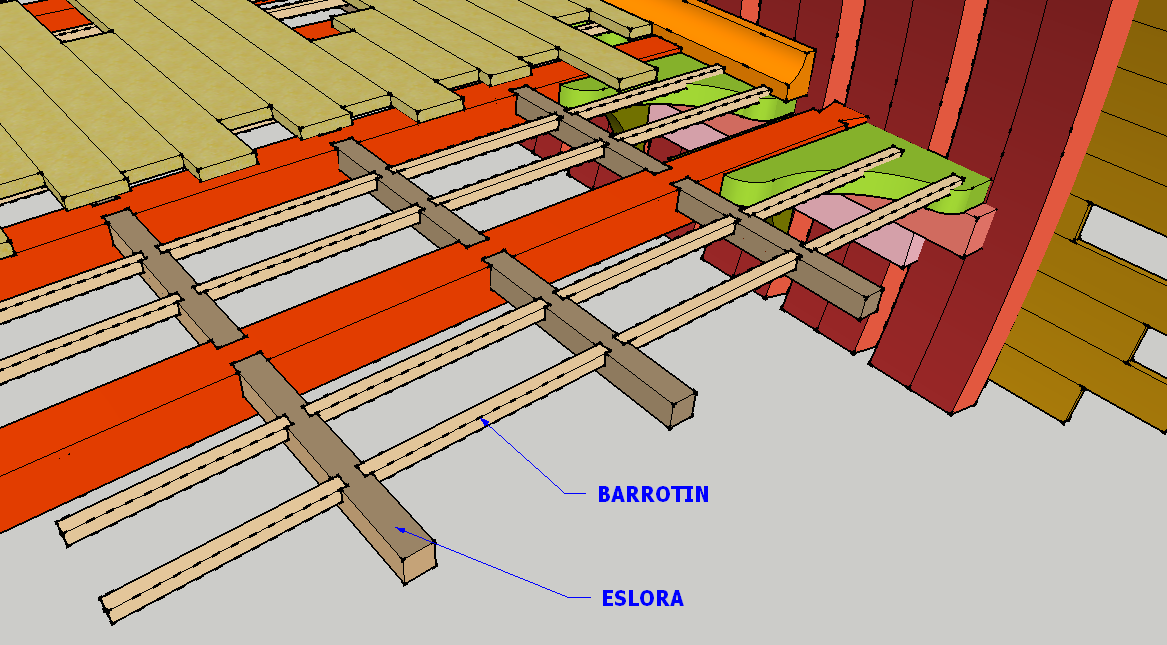

Buenos dias, entonces la estructura que sujeta la cubierta quedaría así. ¿Correcto?

La tablas más próxima al trancanil y la que hace el costado de las escotillas que van de popa a proa son las cuerdas, ¿estas no van endentadas a los baos?

[brekin]

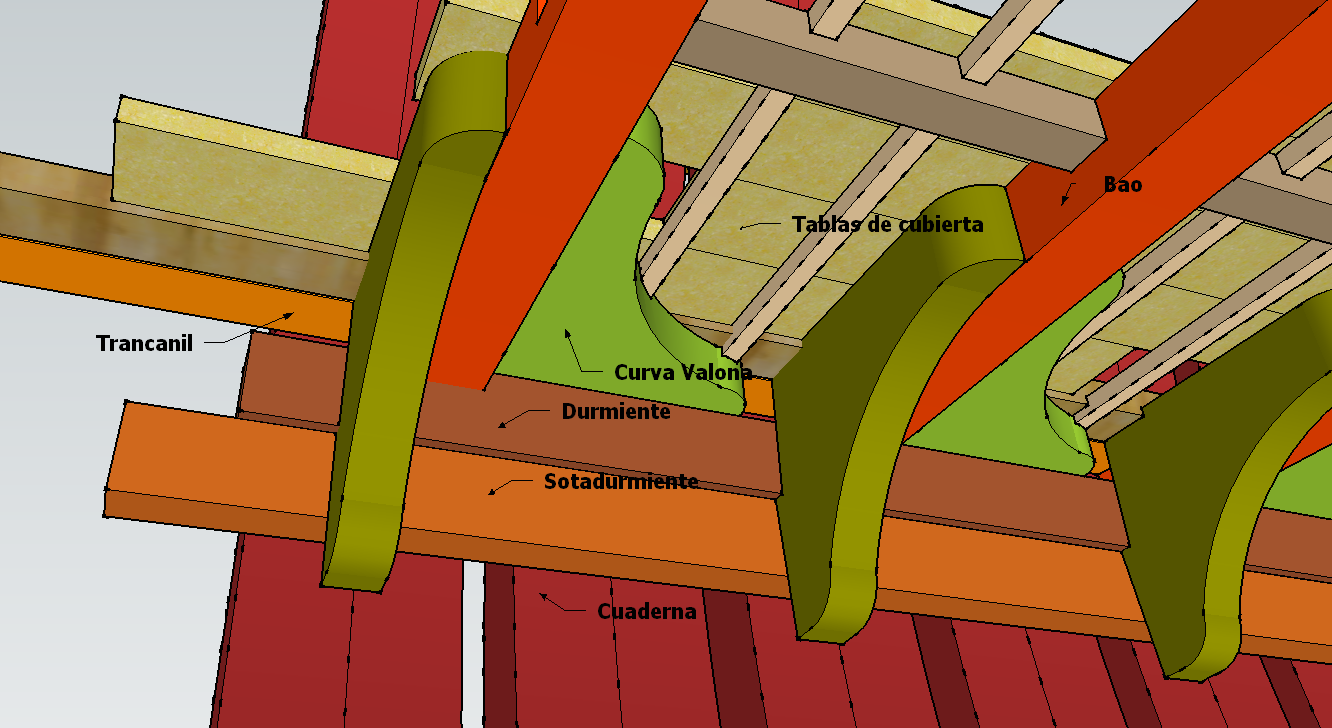

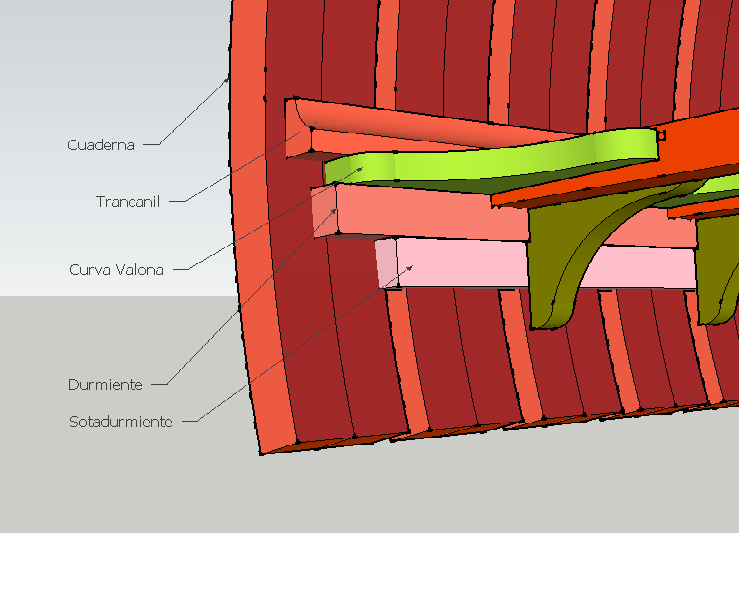

Pongo otra vista del dibujo don se ven las curvas de alto abajo o peralto, también se aprecia la tabla unida al trancanil (cuerda) que es más gruesa que las de cubierta y endenta en los baos. ¿Como lo veis?

[brekin]

Hola Isidro, los tablones de roble más gruesos que las otras tablas de pino que forman la cubierta a continuación del trancanil ¿Cuantos son ? dos, tres...

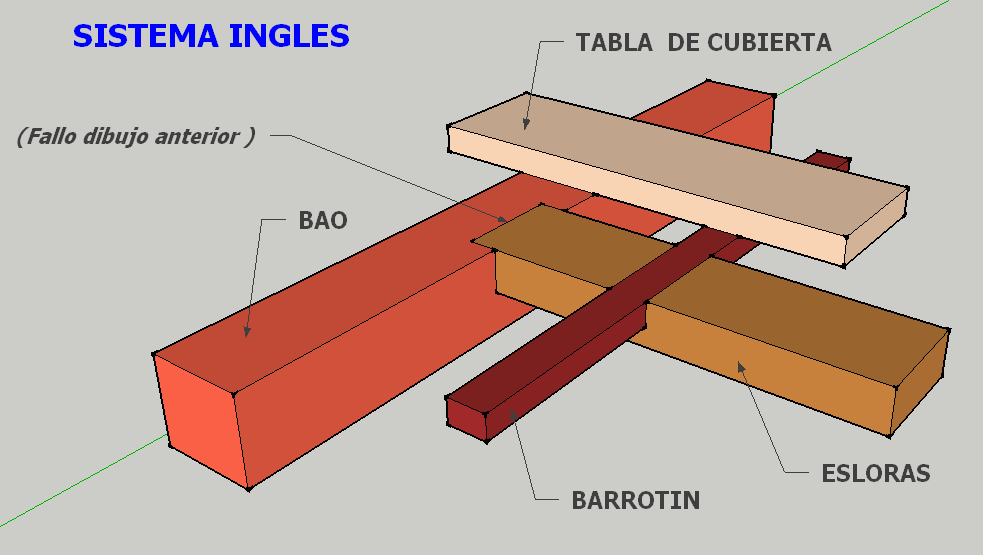

Estos tablones, como van enrasados por arriba con las tablas de cubierta y ser más gruesos que ellas hay que hacerles por abajo un rebaje para el bao pero también para los barrotines ¿Correcto?

[brekin]

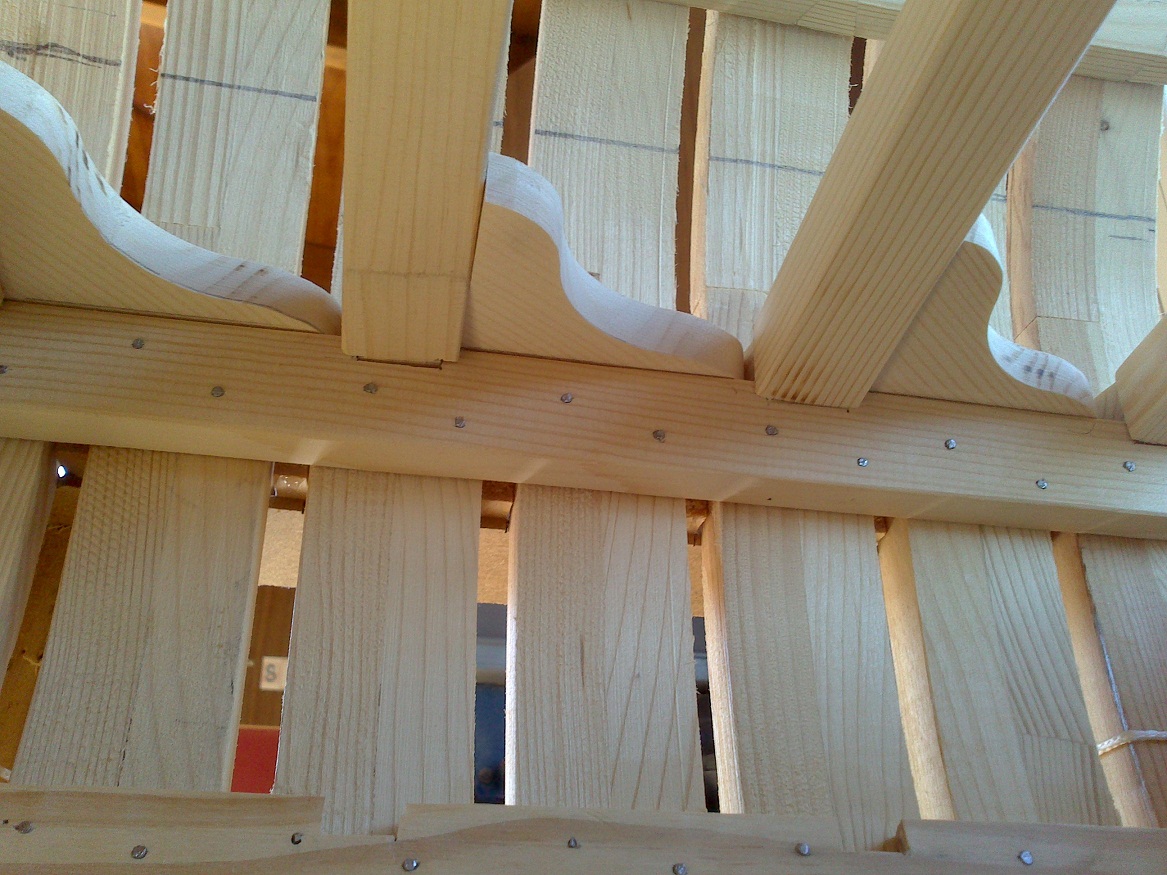

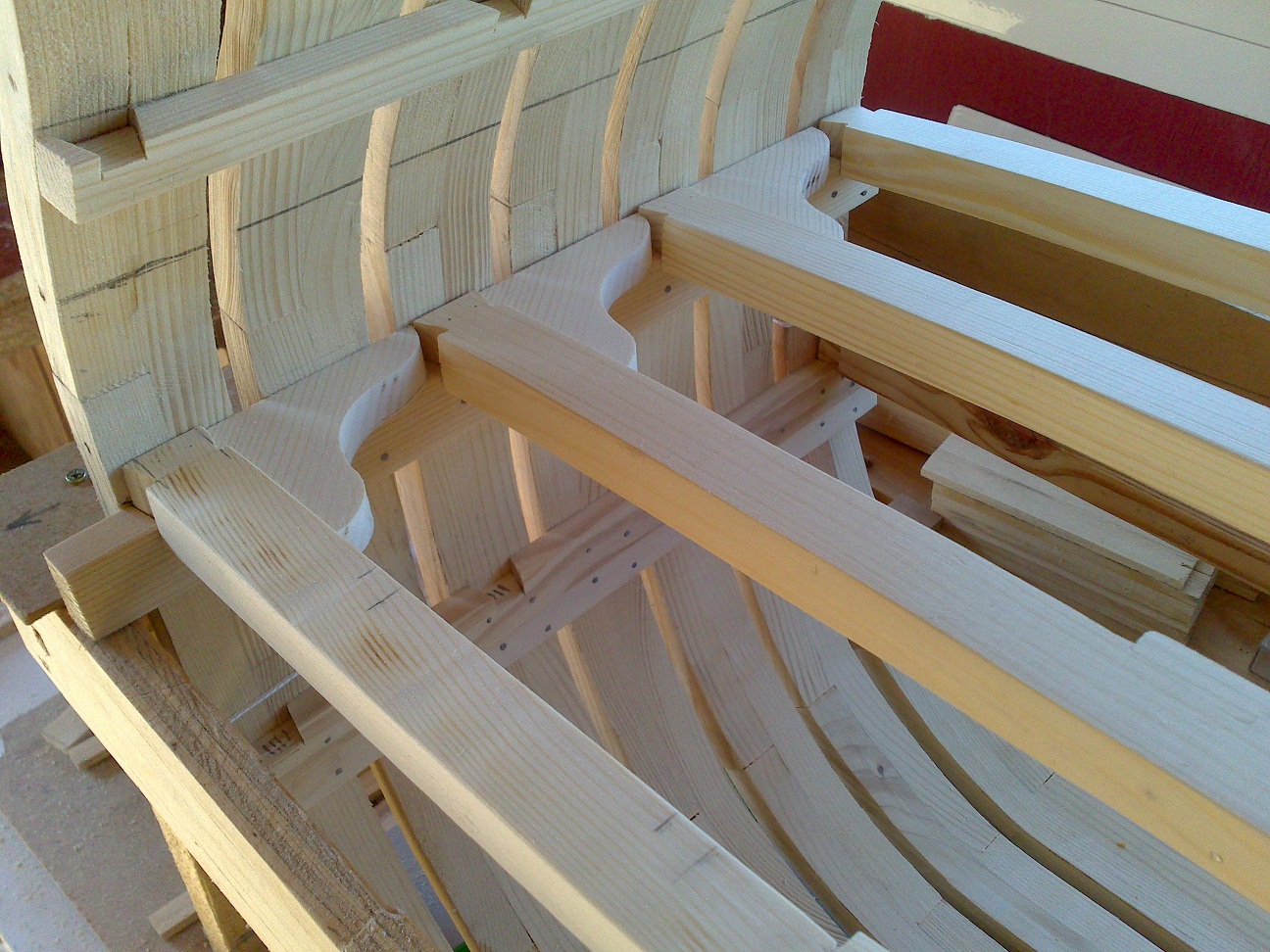

Por ahora esto es lo que llevo, esta semana me ha cundido poco

[Cayetano]

Pues te está quedando un botellero muy chulo.

[brekin]

Gracias Cayetano
Otra preguntita, ¿los palmejares van endentados a las cuadernas?
He mirado algunas fotos y no se ve nada
Un saludo

[brekin]

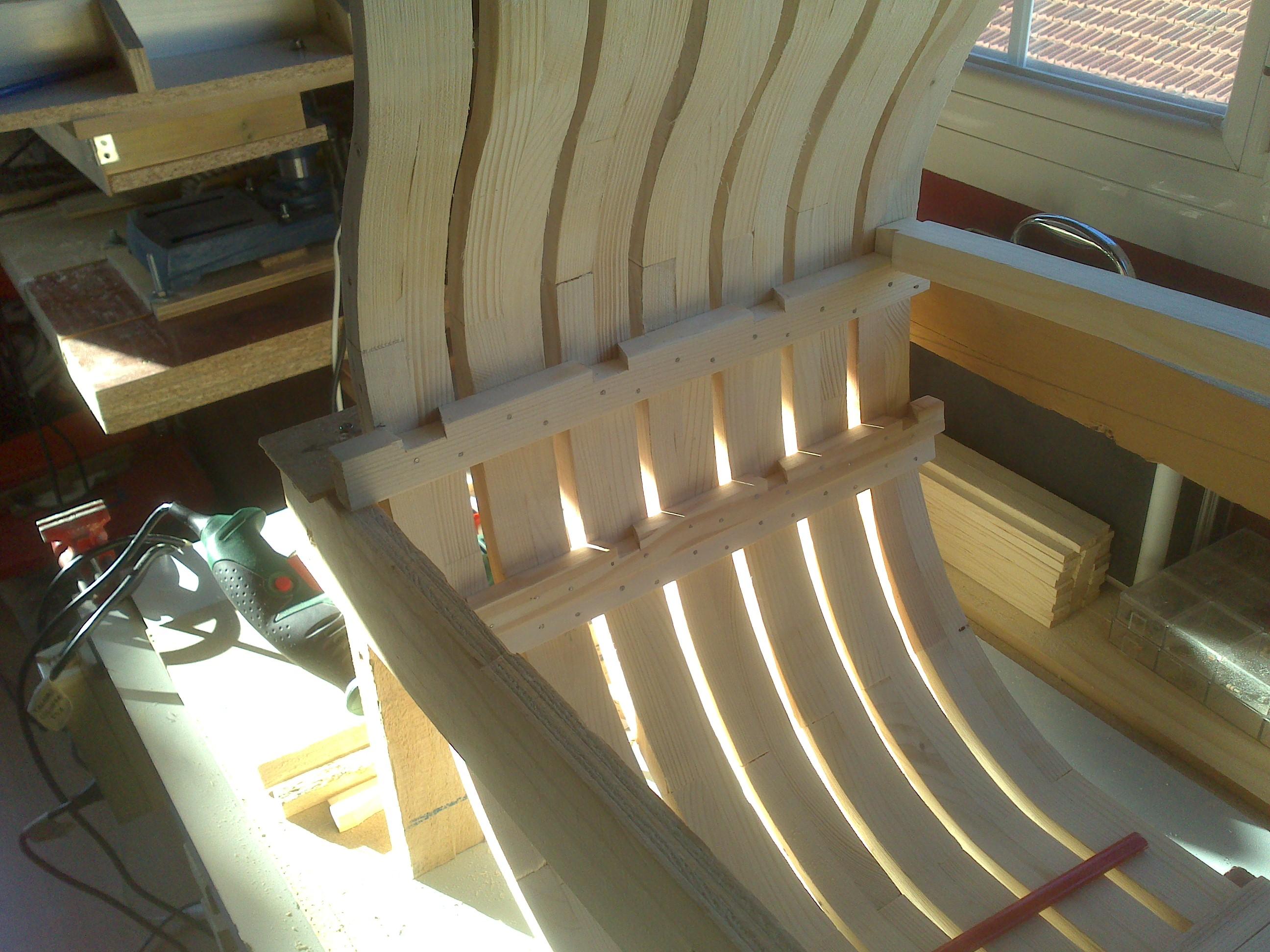

Forro interior preparado para ser clavado a las cuadernas

[brekin]

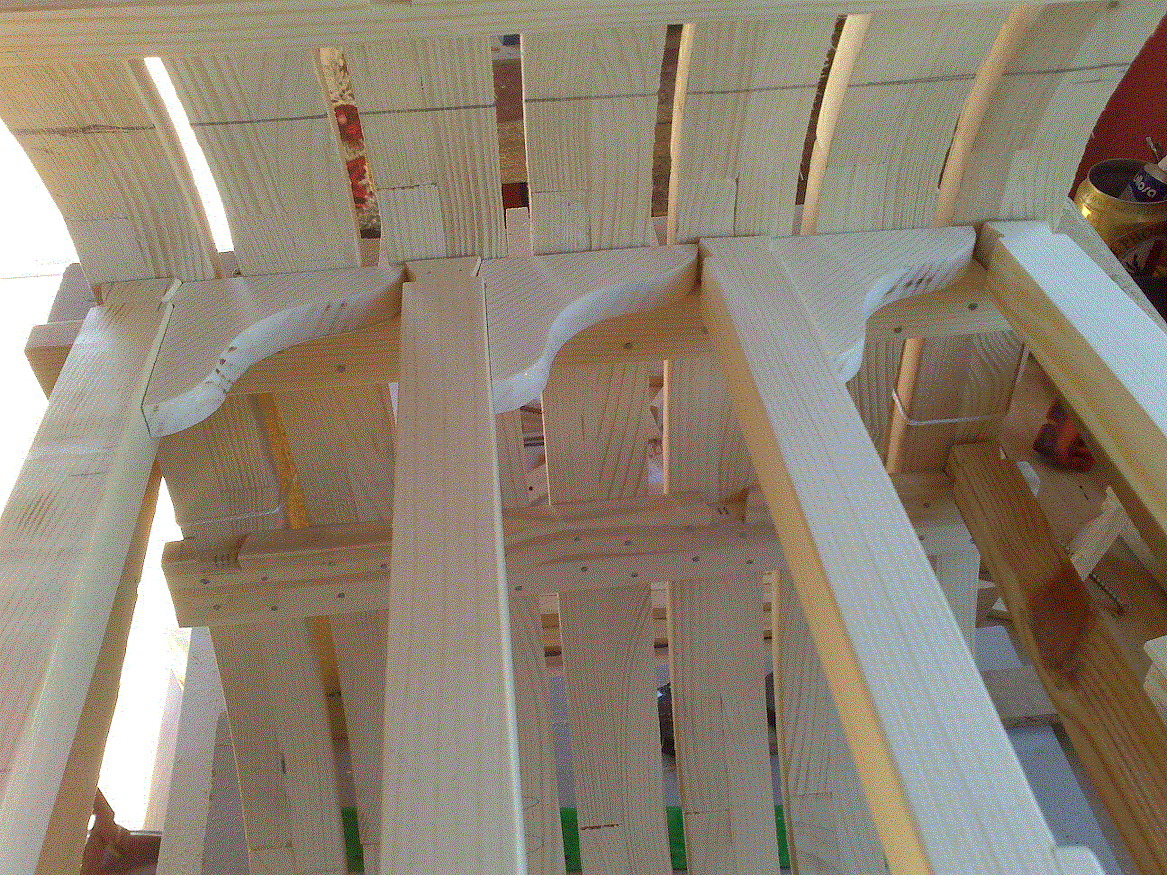

Ya he clavado el forro de la bodega y está practicamente terminada la estructura del sollado

[Migue]

Buenas,
Me parece que es un poco tarde pero de todas maneras os envío una parte de los planos del Granado por si os es de utilidad.

[michael]

Esta quedando muy bien,la pena es que es para un botellero....

[brekin]

Hola, os pongo una foto de mi última construcción
