Snipe según planos de Zapalobaco *Terminado*

[MarioV]

Hace algún tiempo Manuel Derqui (alias Zapalobaco en los foros de modelismo naval) publicó en Modelismonaval.com (y creo que también en su blog) la construcción de un sencillo Optimist que había realizado mediante un ingenioso sistema que utiliza una cuna de construcción en vez de cuadernas. Como quería hacer un regalo de un modelo sencillo a un amigo mío para su casa de verano en la costa, se me ocurrió que el Optimist sería una buena idea. Solicité los planos a Zapalobaco, y amablemente los envió, por lo que le estoy agradecido. En alguna ocasión comentó, o quizá escribió en el foro, que el sistema de cuna podría aplicarse también a otros barcos, como por ejemplo el Snipe cuyos planos había publicado en el Magazine de Modelismonaval.com (http://www.modelismonaval.com/magazine/PlanosSnipe.pdf" onclick="window.open(this.href);return false. Cuando me puse a estudiar ambos modelos para comenzar la construcción, decidí emprender la del Snipe en vez de la del Optimist, porque siendo también un modelo relativamente sencillo es mucho más lucido. No obstante, pronto desestimé utilizar el sistema de la cuna en el Snipe, y procedí a hacerlo por el sistema de cuadernas, tal y como estaba especificado en los planos. Esto resultó ser mucho más complejo de lo que yo había anticipado, así que comencé a introducir sobre la marcha algunas modificaciones. Describo aquí el proceso paso a paso que seguí para la construcción.



[MarioV]

El primer paso fue la construcción de un macizo de pino con la forma de la proa, al que pegué una tablilla que correspondería a la quilla.



[MarioV]

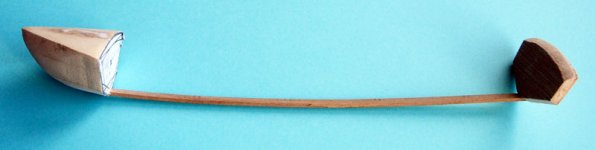

Al otro lado, coloqué el espejo de popa con la inclinación correspondiente, hecho de contrachapado de 5 mm.



[MarioV]

A continuación corté falsas cuadernas en madera de contrachapado de 5 mm, con idea de encastrarlas temporalmente sobre la quilla para que sirvieran de molde y sustento para hacer las cuadernas verdaderas sobre ellas. Esto resultó no ser nada práctico.



[MarioV]

Las cuadernas las hice con un cuadradillo de pino de 4 x 4 mm. El pino no fue una buen elección porque es excesivamente blando. Salieron bien, pero al ponerlas sobre la quilla el armazón resultante resultó demasiado endeble para aguantar las tensiones del casco durante su construcción.



[MarioV]

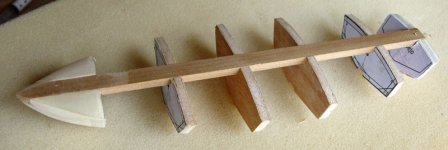

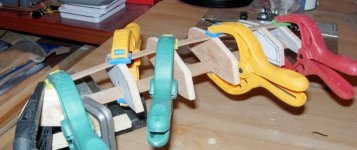

Al final opté por desarmar todo el tinglado y utilizar un abordaje completamente diferente. Instalé un listón de 10 x 5 mm en la línea de crujía en la parte superior, y ajusté las falsas cuadernas al mismo.



[MarioV]

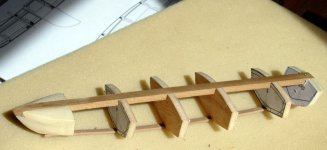

Una vez colocadas todas las cuadernas, y un nuevo espejo de popa algo más grueso que el anterior, coloqué de nuevo la tablilla de la quilla. La estructura resultante es ahora lo suficientemente fuerte y rígida como para aguantar las tensiones que generan las curvaturas del casco durante su construcción.



[MarioV]

Las piezas que corresponden a los costados y base del casco las hice con contrachapado de 1 mm. Una vez cortadas, las pegué sobre el armazón y las fijé temporalmente con clavos que se retiraron cuando secó la cola.



[zapalobaco]

Me alegra mucho que hayas utilizado mis planos para hacer un modelo.
Y te agradezco que lo menciones. Es un detalle que muchos no tienen en cuenta.
Es cierto que el Snipe tiene ciertas dificultades en solucionar la proa, pero me parece que has encontrado una solución simple y sólida.
Seguiré el modelo, espero que lo acabes a satisfacción y sepan apreciar el regalo.
Un abrazo



[Rafa.-.]

mario esta muy bien genial
seguire atento
animo



[MarioV]

Me alegra mucho que hayas utilizado mis planos para hacer un modelo.
Y te agradezco que lo menciones. Es un detalle que muchos no tienen en cuenta.
Es cierto que el Snipe tiene ciertas dificultades en solucionar la proa, pero me parece que has encontrado una solución simple y sólida.
Seguiré el modelo, espero que lo acabes a satisfacción y sepan apreciar el regalo.
Un abrazo

Gracias Manuel. Espero que te guste el resultado final.
Un abrazo



[MarioV]

mario esta muy bien genial
seguire atento
animo

Gracias Rafa



[MarioV]

Una vez pegadas las piezas del casco, coloqué una tablilla de 1,5 x 5 mm para hacer la quilla e igualar las superficies de ambos lados del casco a nivel de la línea de crujía. A partir de aquí hay que eliminar sobrantes en los bordes y lijar para dejar una superficie lisa. Además, rellené los pequeños huecos, grietas e imperfecciones con Acuaplast. Para que quede bien hay que aplicar la masilla y lijar varias veces. Obviamente se trata de obtener una superficie lisa para pintar después.



[MarioV]

Una vez llegados a esta fase, la estructura es suficientemente fuerte y estable, por lo que procedí a eliminar parte del listón superior, habiendo medido antes cuidadosamente la posición en la que se habrá que montar posteriormente la caja de la orza, que se apoyará como veremos en el mismo. Las cuadernas 3 y 4 son las que quedan a la altura de la bañera. Por tanto, con ayuda de la Dremmel eliminé el sobrante para darles forma, y con lija y lima las reduje de manera que se alzaran sobre el fondo de la bañera sólo 3 ó 4 mm. Una vez hecho esto, teñí el interior de la bañera con tinte al agua color caoba.



[Rafa.-.]

que bonito



[MarioV]

La caja de la orza la hice con dos piezas de contrachapado de 1 mm, separadas en sus extremos por sendas tablillas de 1,5 x 5 mm. El conjunto está forrado con chapa de cerezo americano y terminado con un par de capas de tapaporos. Hay que medir cuidadosamente para que encaje sobre cuaderna. En el listón de crujía practiqué un rebaje para que encajara y quedara más firmemente sujeto.



[MarioV]

La orza está recortada de una plancha de zinc. Hay que medir bien dónde se practica la hendidura en la quilla para que coincida exactamente con la caja. Para hacer la hendidura utilicé la Dremmel equipada con una fresa esférica. Como el corte sobre la madera salió bastante irregular, coloqué varias capas de cinta adhesiva sobre la orza previamente envuelta en una cartulina, la hice pasar a través de la hendidura practicada en la quilla, y rellené los huecos con resina epoxi. Una vez seca, se retira la orza y la cinta adhesiva, se lija la resina y queda una hendidura de borde regular por la que se desliza la orza libremente. Como el casco irá pintado la resina no se notará nada.



[Rafa.-.]

:wink: :wink: :wink:


sin palabras tio
que rapidez

que eslora tiene



[MarioV]

A continuación puse el tableado de la bañera, con tablillas de mansonia de 1,5 x 5 mm, lijadas y con un par de manos de tapaporos. Van fijadas a las dos cuadernas de la bañera con clavos de latón a los que corté la cabeza. Una vez lijados y clavados los ennegrecí mediante pavonado.



[MarioV]

Para cubrir el casco con la cubierta, pegué unos listones de pino sobre el borde interior de la borda. La cubierta la hice de contrachapado de 1 mm, que fijé mediante clavos mientras secaba la cola. Una vez seca, extraje los clavos y recubrí la cubierta con chapa de cerezo americano tratada con tapaporos.
