Servos utilizados para giro continuo
- Iniciador del tema Vicent
- Fecha de inicio
josechu
Referente
hola a todos,
efectivamente como dice nuestro amigo carptroya, en robótica se suele utilizar mucho los servos de rotación continua, que no son otros que los servos normales modificados,
se suele acoplar unas ruedas al eje del servo y listo, se dispone así de una tracción lo suficientemente fuerte como para mover un robot que no pese mucho y no sea muy grande,
el par de giro suele ser lo bastante bueno como para simular el giro de un radar para nuestros modelos de barcos, de echo, yo, ya había pensado en ponerlo en mi yate, no lo he echo antes, porque he querido poner un nano servo, es decir un servo muy pequeño y no me ha sido muy fácil localizarlo.
ahora bien el truco está en quitarle un tetón o tope que tiene el interior del servo, aquí en la imagen creo que se puede ver sobre el engranaje de color negro, eso por un lado.
por otro lado, la corriente de 5 voltios, yo se la he puesto directamente al motor, es decir, desconectar o desoldar de la placa electrónica que hay en el interior del servo, los hilos que vienen de los tres cables del servo, y utilizar solo los hilos rojo y negro, soldándolos nuevamente en el motor, se le puede añadir un condensador de desacoplo.
espero haber servido de algo, saludos a todos.
efectivamente como dice nuestro amigo carptroya, en robótica se suele utilizar mucho los servos de rotación continua, que no son otros que los servos normales modificados,
se suele acoplar unas ruedas al eje del servo y listo, se dispone así de una tracción lo suficientemente fuerte como para mover un robot que no pese mucho y no sea muy grande,
el par de giro suele ser lo bastante bueno como para simular el giro de un radar para nuestros modelos de barcos, de echo, yo, ya había pensado en ponerlo en mi yate, no lo he echo antes, porque he querido poner un nano servo, es decir un servo muy pequeño y no me ha sido muy fácil localizarlo.
ahora bien el truco está en quitarle un tetón o tope que tiene el interior del servo, aquí en la imagen creo que se puede ver sobre el engranaje de color negro, eso por un lado.
por otro lado, la corriente de 5 voltios, yo se la he puesto directamente al motor, es decir, desconectar o desoldar de la placa electrónica que hay en el interior del servo, los hilos que vienen de los tres cables del servo, y utilizar solo los hilos rojo y negro, soldándolos nuevamente en el motor, se le puede añadir un condensador de desacoplo.
espero haber servido de algo, saludos a todos.
Archivos adjuntos
Hellmut1956
Referente
Hola josechu
Para desacoplar el motor le pondría los 3 condensadores que se acostumbar en motores DC. También hay que saber si se alimentará el motor usando los 5V del BEC o si la fuente será siempre una batería. En el hilo sobre imanes explique porque usar un diodo para evitar poner tensiones invertidas en la linea de alimentación es recomendable. A la bateria no le causa dano, pero en el receptor sería cuidadoso, aunque pudiera ser exagerado!
Para desacoplar el motor le pondría los 3 condensadores que se acostumbar en motores DC. También hay que saber si se alimentará el motor usando los 5V del BEC o si la fuente será siempre una batería. En el hilo sobre imanes explique porque usar un diodo para evitar poner tensiones invertidas en la linea de alimentación es recomendable. A la bateria no le causa dano, pero en el receptor sería cuidadoso, aunque pudiera ser exagerado!
Hola a todos.
Tengo un problema. Estoy modificando un servo para giro contínuo basándome en el tutorial de la página de inicio.
Hablan de los tres cables que salen del potenciometro como blanco, rojo y negro. Estando el rojo en el centro y conectandole las resistencias a los otros dos (blanco y negro).
Pues bien, en mi servo los colores son blanco, blanco y rojo. Estando el rojo en un lado.
¿Que hago?¿tomo el rojo de mi servo como el rojo del tutorial o me baso en la disposición de los cables?
En el potenciometro también me viene el rojo en un lado.
A ver si alguien me puede echar una mano con esto.
Gracias.
Tengo un problema. Estoy modificando un servo para giro contínuo basándome en el tutorial de la página de inicio.
Hablan de los tres cables que salen del potenciometro como blanco, rojo y negro. Estando el rojo en el centro y conectandole las resistencias a los otros dos (blanco y negro).
Pues bien, en mi servo los colores son blanco, blanco y rojo. Estando el rojo en un lado.
¿Que hago?¿tomo el rojo de mi servo como el rojo del tutorial o me baso en la disposición de los cables?
En el potenciometro también me viene el rojo en un lado.
A ver si alguien me puede echar una mano con esto.
Gracias.

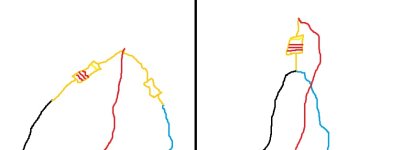

Por otro lado, en el siguiente dibujo, (bastante chapucero, por cierto) el primer ejemplo es la forma de conexión del tutorial de la página de inicio, usando 2 resistencias.
¿Sería posible usar el circuito del ejemplo 2 con una sola resistencia?
Yo no entiendo mucho, pero imagino que de esa forma llegaría igual la misma corriente a los 2 cables ya que al final, todos están puenteados.
No es por no hacerlo tal como aparece en el tutorial, es que solo tengo una resistencia y no me hace desplazarme por esa chorrada si se puede hacer de la otra forma.
Un saludo.
¿Sería posible usar el circuito del ejemplo 2 con una sola resistencia?
Yo no entiendo mucho, pero imagino que de esa forma llegaría igual la misma corriente a los 2 cables ya que al final, todos están puenteados.
No es por no hacerlo tal como aparece en el tutorial, es que solo tengo una resistencia y no me hace desplazarme por esa chorrada si se puede hacer de la otra forma.
Un saludo.
Archivos adjuntos
josechu
Referente
hola Teisman.
te explico según lo veo yo: las dos resistencias son necesarias, es más tienen que ser de igual valor las dos, el sentido de ellas, es para equilibrar lo que hace el potenciometro ajustable.
de todas formas, para decirte lo mas correcto posible, es mejor que nos digas que servo, es el que quieres modificar, marca y modelo, para mirar sus códigos de colores en los hilos.
si esto no fuese posible, fijate en la posición de los hilos, en la clavija donde va, o conectas al receptor, hazlo sin tensión por si acaso, fijandote en los colores de los hilos otro servo mas conocido, que también conecte al receptor, normalmente el positivo es el del centro.
saludos a todos.
te explico según lo veo yo: las dos resistencias son necesarias, es más tienen que ser de igual valor las dos, el sentido de ellas, es para equilibrar lo que hace el potenciometro ajustable.
de todas formas, para decirte lo mas correcto posible, es mejor que nos digas que servo, es el que quieres modificar, marca y modelo, para mirar sus códigos de colores en los hilos.
si esto no fuese posible, fijate en la posición de los hilos, en la clavija donde va, o conectas al receptor, hazlo sin tensión por si acaso, fijandote en los colores de los hilos otro servo mas conocido, que también conecte al receptor, normalmente el positivo es el del centro.
saludos a todos.
Hola josechu.
El servo es un TowerPro MG995. Pongo unas fotos.
A ver como se ve...
En cuanto a las resistencias. ¿No sería la misma corriente para los dos cables en el ejemplo 2? A fin de cuentas, tiene que pasar igual por la resistencia...
Bueno, ya me dirás.
Gracias de todas formas.
El servo es un TowerPro MG995. Pongo unas fotos.
A ver como se ve...
En cuanto a las resistencias. ¿No sería la misma corriente para los dos cables en el ejemplo 2? A fin de cuentas, tiene que pasar igual por la resistencia...
Bueno, ya me dirás.
Gracias de todas formas.
josechu dijo:
Archivos adjuntos
josechu
Referente
hola amigo Teisman
en primer lugar, por favor pérdoname por nó haberte contestado antes, pero últimamente estoy muy liados con unas cosillas.
bueno, según he podido ver en las fotos, los colores de los hilos del servo, son marron, rojo en el centro y naranja en el otro extremo, cuando puedas me lo confirmas.
y seguidamente te explico lo que yo haria.
yo utilicé, un servo para hacerlo funcionar con sus engranajes en rotación continua, para una pantalla del radar que instalé en un barco, pero lo hice poniendole directamente al motorcillo del servo, 5 voltios.
es decir, que la plaquita de electronica que lleva el servo la desmonté de la carcasa y la utilizo para otra cosa.
si lo único que quieres, es un motor pequeño con reductora, para una rotación continua, con lo que he explicado vale perfectamente, ahora bien al motorcillo hay que ponerle un diodo, para evitar que se quemen otras cosas.
la placa de la electronica, se puede aprovechar poniendo dos resistencias iguales, como dije, para utilizarla como interruptor con un relé, por ejemplo.
así lo veo yo, pero tampoco soy un experto, solo intento explicar, como yó, he solucionado algunas cosillas, esperando igualmente que le sirvan a los demás, pero puede que alguien sepa correctamente como debe de hacerse y tenga la amalibidad de explicarlo mejor.
saludos a todos los que quieran ser mis amigos.
bueno vale, a los demás también.
en primer lugar, por favor pérdoname por nó haberte contestado antes, pero últimamente estoy muy liados con unas cosillas.
bueno, según he podido ver en las fotos, los colores de los hilos del servo, son marron, rojo en el centro y naranja en el otro extremo, cuando puedas me lo confirmas.
y seguidamente te explico lo que yo haria.
yo utilicé, un servo para hacerlo funcionar con sus engranajes en rotación continua, para una pantalla del radar que instalé en un barco, pero lo hice poniendole directamente al motorcillo del servo, 5 voltios.
es decir, que la plaquita de electronica que lleva el servo la desmonté de la carcasa y la utilizo para otra cosa.
si lo único que quieres, es un motor pequeño con reductora, para una rotación continua, con lo que he explicado vale perfectamente, ahora bien al motorcillo hay que ponerle un diodo, para evitar que se quemen otras cosas.
la placa de la electronica, se puede aprovechar poniendo dos resistencias iguales, como dije, para utilizarla como interruptor con un relé, por ejemplo.
así lo veo yo, pero tampoco soy un experto, solo intento explicar, como yó, he solucionado algunas cosillas, esperando igualmente que le sirvan a los demás, pero puede que alguien sepa correctamente como debe de hacerse y tenga la amalibidad de explicarlo mejor.
saludos a todos los que quieran ser mis amigos.
bueno vale, a los demás también.
Gracias josechu.
Digo yo que con tu idea ya no se podría variar la velocidad y el sentido de giro desde la radio ¿no?
Yo necesito que el servo funcione igual pero sin topes, por eso lo de quitarle sólo el potenciómetro y ponerle las resistecias, pero como sólo tengo una y no quería desplazarme a por otra necesito saber si con el esquema 2 valdría igual.
Yo pienso que de esa manera la corriente que le llega a cada cable es la misma que en el esquema 1, ya que pasa igual por la resistencia, pero necesitaría que alguien me lo confirme.
Gracias de todas formas josechu, seguro que tu idea me valdrá para otro proyecto.
Digo yo que con tu idea ya no se podría variar la velocidad y el sentido de giro desde la radio ¿no?
Yo necesito que el servo funcione igual pero sin topes, por eso lo de quitarle sólo el potenciómetro y ponerle las resistecias, pero como sólo tengo una y no quería desplazarme a por otra necesito saber si con el esquema 2 valdría igual.
Yo pienso que de esa manera la corriente que le llega a cada cable es la misma que en el esquema 1, ya que pasa igual por la resistencia, pero necesitaría que alguien me lo confirme.
Gracias de todas formas josechu, seguro que tu idea me valdrá para otro proyecto.
Hellmut1956
Referente
Si lo entiendo bien, tu quieres que tu servo funcione como un winche! Esto significa que el Tambor montado en el servo por ejemplo pueda girar una o dos veces en cada dirección y no los 45 grados en ambas direcciones1. Lo de quitar el tope que limita el giro del servo en este casao estorba y tiene que ser eliminado. La segunda cosa que se necesita hacer cambiar el potentiometro por uno con los mismos valores de resistencia pero de varios giros. Dependiendo de cuantos giro el potentiometro puede girar, definira el número de revoluciones que este winche puede hacer.
esto es posible, porque la electronica del servo adapta la resistencia del potentiometro al impulso que recibe del receptor. Ampliando el número de giros del potentiómetro significa que el motor puede girar varias veces antes que el potentiómetro adopte la resistencia requerida.
Esta forma de modificar un servo es muy común entre aquellos que construyen veleros, para evitarse el gasto de comprar un winche y poder usar un servo.
Lo que sin embargo no esta bajo tu control directamente es la velocidad de giro, pero si el sentido de rotación y el ángulo por el cual va a girar este servo modificado. Tal cual lo esperas de un servo!
esto es posible, porque la electronica del servo adapta la resistencia del potentiometro al impulso que recibe del receptor. Ampliando el número de giros del potentiómetro significa que el motor puede girar varias veces antes que el potentiómetro adopte la resistencia requerida.
Esta forma de modificar un servo es muy común entre aquellos que construyen veleros, para evitarse el gasto de comprar un winche y poder usar un servo.
Lo que sin embargo no esta bajo tu control directamente es la velocidad de giro, pero si el sentido de rotación y el ángulo por el cual va a girar este servo modificado. Tal cual lo esperas de un servo!
Hola Hellmut1956.
Yo lo que necesito es que el servo gire contínuamente, como en el tutorial de la página principal, que es donde explica lo de cambiar el potenciómetro por las resistencias. Y saber también si puedo eliminar una resistencia conectándola de la manera que puse más atrás. Además de saber cual es la correspondencia de los cables del servo del tutorial con los del mio.
Gracias de todas formas y a ver si alguien me puede solucionar el problema.
Yo lo que necesito es que el servo gire contínuamente, como en el tutorial de la página principal, que es donde explica lo de cambiar el potenciómetro por las resistencias. Y saber también si puedo eliminar una resistencia conectándola de la manera que puse más atrás. Además de saber cual es la correspondencia de los cables del servo del tutorial con los del mio.
Gracias de todas formas y a ver si alguien me puede solucionar el problema.
Hellmut1956 dijo:
Hola a todos.
Después de un tiempo muy liado con otros proyectos vuelvo a retomar el hilo.
Por más que llevo buscado el tutorial de la modificación de los servos para giro continuo, no lo doy encontrado.
¿Sabéis si lo han eliminado o donde se encuentra?
Gracias.
Después de un tiempo muy liado con otros proyectos vuelvo a retomar el hilo.
Por más que llevo buscado el tutorial de la modificación de los servos para giro continuo, no lo doy encontrado.
¿Sabéis si lo han eliminado o donde se encuentra?
Gracias.
josechu
Referente
mira si te parece bien, vamos a concretar una cosa.
¿para qué necesitas un servo de rotación continua?
porque si es para hacer el funcionamiento del falso radar, puede existir una solución casi mejor que la del servo.
se trata de un pequeño circuito electrónico, con un c.i. 555, que te permite modificar las revoluciones de un pequeño motor, a tu voluntad a través de una resistencia ajustable.
este sistema hace menos ruido, al carecer de los piñones del servo, y puedes modificar las vueltas a tu gusto.
el único inconveniente, que no esta realizada la placa todavia.
¿para qué necesitas un servo de rotación continua?
porque si es para hacer el funcionamiento del falso radar, puede existir una solución casi mejor que la del servo.
se trata de un pequeño circuito electrónico, con un c.i. 555, que te permite modificar las revoluciones de un pequeño motor, a tu voluntad a través de una resistencia ajustable.
este sistema hace menos ruido, al carecer de los piñones del servo, y puedes modificar las vueltas a tu gusto.
el único inconveniente, que no esta realizada la placa todavia.
Archivos adjuntos
gerardo navarro
Leyenda
Hola Josechu, esta muy interesante el circuito, en mi caso me sale de perla, ya que necesito cuadrar la velocidad de un motor pequeño, para usarlo en el cabrestante del barco, para subir y bajar el ancla, lo unico que pasa es: " en este foro hay amigos electronicos muy buenos, menciono los que recuerdo mas o menos: Josechu, Captroya, Hermult, Genaro,Araola, Axel, por favor si me pongo a nombrarlos a todos no termnaria, me perdonan el que no lo haya nombrado, pues no recuerdo y no tengo tiempo para revisar por el foro y buscar, pero ellos saben quienes son, uds por conocer de electronica saben leer el circuito que coloco josechu, pero los que como Yo somos algos no entendidos en la materia y queremos motorizar nuestros barcos, pasamos dificultad para entender esos jeroglificos (je je je) les digo Yo asi, pues mi ignorancia en el tema lo veo asi y me vuelvo un lio, no sera posible que cuando c coloque un circuito abajo de el hagan la lista de los componentes que se usaran, asi nos quedara mas facil comprarlos y por su nombre y como van en el esquema, c que no nos quedara dificil armar la tarjeta o el esquema...
coloco un ejemplo a ver si me hice entender...
un abrazo a todos..
coloco un ejemplo a ver si me hice entender...
un abrazo a todos..
Archivos adjuntos
josechu
Referente
Tienes toda la razón del mundo amigo Gerardo.
Discúlpame por favor mi torpeza, al haber puesto el esquema de esa forma,
Quizás sea esta, una de las primeras cosas que habrá que abordar próximamente, en el paso a paso que tú comentaste unos días atrás.
El de explicar a los compañeros que lo desconocen, como se puede leer un esquema electrónico, tendré pendiente ese asunto e intentaré hacer un manual sobre el tema en mi hilo cuando me sea posible. Será corto y fácil de entender.
Por otro lado, el esquema anterior, forma parte de una de las cosas que quiero hacer con mi barco EL ALBORAN, por eso no me he dado cuenta de facilitar mas detalles, pero mi idea era la de facilitar incluso la placa y un pequeño manual de su montaje, para que con fotos e imágenes lo pudiese realizan aquellos compañeros que estuviesen interesados en el, aunque desconozcan el campo de la electrónica.
Discúlpame por favor mi torpeza, al haber puesto el esquema de esa forma,
Quizás sea esta, una de las primeras cosas que habrá que abordar próximamente, en el paso a paso que tú comentaste unos días atrás.
El de explicar a los compañeros que lo desconocen, como se puede leer un esquema electrónico, tendré pendiente ese asunto e intentaré hacer un manual sobre el tema en mi hilo cuando me sea posible. Será corto y fácil de entender.
Por otro lado, el esquema anterior, forma parte de una de las cosas que quiero hacer con mi barco EL ALBORAN, por eso no me he dado cuenta de facilitar mas detalles, pero mi idea era la de facilitar incluso la placa y un pequeño manual de su montaje, para que con fotos e imágenes lo pudiese realizan aquellos compañeros que estuviesen interesados en el, aunque desconozcan el campo de la electrónica.
gerardo navarro
Leyenda
josechu dijo:
hola Josechu, gracias por tu respuesta, clarooooo que habemos muchos compañeros del foro que estamos interesados en esa placa, ya que de ella depende manejar muchos de los accesorios de cubierta de nuestros modelos, tales como radares, maquinillas, cabrestantes, gruas, en fin una gran variedad, porque como dices, si c puede regular la velocidad el motor desde un minimo hasta un maximo de su rendimiento, esta magnifica la placa y con un buen esquema y lista de componentes, claro que cualquiera nos atrevemos a armarla sin ninguna dificultad...
Saludos...
Hola Josechu.
Te comento. Lo de los servos de giro continuo lo utilizaré para el sistema de anclas del barco, ya que el actual pesa 1Kg y ese peso lo necesito ahora para colocar el equipo FPV.
Las anclas y cadena no pesan mucho e irán independientes la de babor y estribor, por eso creo que este tipo de modificación en los servos será la mejor idea.
Acabo de volver a encontrar en la página principal el post que indicaba de qué manera se hace, pero no me salen las fotos.
De todas formas es muy interesante el esquema que aportas más arriba, seguro que le daré utilidad, gracias.
Te comento. Lo de los servos de giro continuo lo utilizaré para el sistema de anclas del barco, ya que el actual pesa 1Kg y ese peso lo necesito ahora para colocar el equipo FPV.
Las anclas y cadena no pesan mucho e irán independientes la de babor y estribor, por eso creo que este tipo de modificación en los servos será la mejor idea.
Acabo de volver a encontrar en la página principal el post que indicaba de qué manera se hace, pero no me salen las fotos.
De todas formas es muy interesante el esquema que aportas más arriba, seguro que le daré utilidad, gracias.
http://www.modelismonaval.com/phpbb/download/file.php?id=55043&mode=view" onclick="window.open(this.href);return false;
Vicent, hola.
En este foro, yo puse mi paso a paso del Hidria,si abres el link que te pongo, veras un servo modificado que mueve dos tambores con sus anclas independientes,cuando bajan, llegan cada una como cuadra, pero en el agua no se ve la diferencia,cuando suben, envuelven como cuadra y la que llega primero, espera por la otra.
Vicent, hola.
En este foro, yo puse mi paso a paso del Hidria,si abres el link que te pongo, veras un servo modificado que mueve dos tambores con sus anclas independientes,cuando bajan, llegan cada una como cuadra, pero en el agua no se ve la diferencia,cuando suben, envuelven como cuadra y la que llega primero, espera por la otra.
