Santa María de AL

[Carlos70]

Como prometí, os voy a ir dando la brasa con mi primer kit.

Experiencia en modelismo tengo. En madera, poco. En el "siglo pasado" empecé la fragata que venía en el coleccionable Modelismo y Maquetas, pero la dejé a medias. Había pocas herramientas, poco dinero, y poco tiempo.

Ahora vuelo a meterme con un barco de madera, pero decido empezar por un kit. Iba por la Niña, pero la familia me convenció de que la Santa María era más "chula".

Recibí el kit directamente de AL. Al abrirlo y desmontar la primeras piezas, noto que la falsa quilla venía muy curvada longitudinalmente con una flecha de casi 5 mm, y en proa también curvada lateralmente. Intenté enderesarla un poco, pero fue imposible.
Como no me parecía de recibo que un kit que valga casi 150€ presente estos problemas, se lo indiqué a AL, y en cuestión de 1 semana recibí una nueva falsa quilla. Tampoco está perfectamente recta, pero la felcha es muy pequeña y podrá enderezarse facilmente.

Presenté las cuadernas en la falsa quilla y... primera cosa que no me gusta. Quedán muy olgadas. Tendré que meterle algo entre la quilla y las cuadernas para que encajen bien. Quizás papel, que con una gota de ciano quedará duro.

Segunda cosa que he notado, y de lo que ya tenía noticia. La cuaderna 9 y 10 quedan bajas. La razón, que la ranura en la falsa quilla es más baja que el resto. Es cuestión de solo 0,5 mm, pero se nota. Tocará alzarlas un poco con algo de madera.

La cuaderna 11, queda baja tambíen, pero aqui no es culpa de la ranura. Está bien, creo que le falta altura a la cuaderna. Rellenaré altura con un tira de madera.

A la cuaderna 12 le pasa lo contrari, levanta, queda por encima de nivel de cubierta. Es culpa de la propia cuaderna, y que hay que recortarla por arriba, quitandole 0,5 mm.

Por ahora nada más.
Estoy pensando meter unos trocitos de listones cuadrados (6x6 mm) para reforzar las uniones entre cuadernas y quilla. Pero he de decidirme aun.



[perikales]

No te compliques mucho con los cuadradillos. En un casco tan pequeño no son necesarios. Lo único utiliza una cola de calidad, a mi me gusta pattex,
no soy de cianocrilato... como hacen en los videos.
Si todavía tienes un poco combada la falsa quilla: métela en agua, un par de horas, y luego fuérzala un poco en una olla de agua caliente o similar, pero que tenga un diámetro generoso.
En lo que si tienes que poner cuidado es que las cuadernas estén perpendiculares a la falsa quilla, para evitar que el casco te salga asimétrico.
Saludos.



[Carlos70]

Tengo la cola rápida de Ceys. Probaré Pattex la siguiente vez.
Los cuadradillos los quiero usar con un doble fin. Refuerzo y para asegurar la perpendicularidad.
Ciano, solo voy a usarlo donde sea imprescindible. Principalmente usaré cola de carpintero y de contacto.



[Adry]

Genial!
Seguiré el hilo con asiduidad. Te veo meticuloso, lo que para mi es muy importante.

Algo así como lo que dices me ha pasado a mi al principio.
Una cosa buena que tiene el kit es que trae madera para aburrir, puedes añadir un trocito de la nombrada WV1 (0.5x4x300 mm) u otra algo más gruesa, que te va a sobrar casi seguro en las zonas que dices.

A mi el CA me da como alergia, trato de no usarlo. Uso cola blanca Ceys y me va bien.

Espero que la disfrutes tanto como lo que la estoy disfrutando yo.

Saludos



[Llaut Mallorquin]

Presumiendo de buena vista, para mí que después de 5,34 siglos, los chinos han descubierto que la Santa María no tenía brusca.
Hasta los campos de fútbol la tienen (y juego "brusco" también)
Todavía tiene arreglo, investiga un poco.



[crisjaca]

............................



[sanriuro]

Hola Carlos

La Santa María es un modelo muy bonito y donde puedes aprender mucho. Lástima que la calidad del kit actual haya empeorado tanto respecto a los que la construimos hace años, algo que ha pasado en general en los kits comerciales tipo AL
Yo la construí cuando tenía como 12 años, cuando la miré con 30 decidí restaurarla

Respecto a la holgura que comentas entre la falsa quilla y las cuadernas, creo que puede ayudarte, como indicas, colocar 4 cuadradillos en las uniones (puedes comprar en leroy un cuadradillo de 5x5mm aprox de pino y no gastar las maderas del kit). También te recomendaría marcar el punto medio de la cuaderna en la parte superior para garantizar que al montarla coincide con la línea de crujía (punto medio longitudinal de la falsa quilla), además de alargar con lápiz los recortes donde encaja la falsa quilla con las cuadernas (tanto en la falsa quilla como en las cuadernas), para asegurar que se montan totalmente perpendiculares y no se balancean hacia popa ni proa.

Cuando montes las cuadernas, asegura también que la distancia entre las cuadernas es la misma en babor y estribor. Si necesitas "forzar" a que sean equidistante puedes colocar separadores entre las cuadernas, en sus extremos, con cuadradillo de 5x5 también, y suplementando poco a poco con pequeños recortes de 0,5mm (aprovechando el 2º forro que traerá el kit)


Saludos y ánimo con tu proyecto



[Carlos70]

Pues si....nada de brusca, cubierta completamente recta

Este finde le he metido mano. Montada falsa quilla, cuadernas y superficie de la cubierta.

Os dejo algunas fotos.

He aprovechado restos de la madera del kit para meter refuerzos. La verdad es que una vez todo montado queda bastante rígido.

Lo siguiente será lijar las cuadernas y quilla, y después empezar con las tablas de la cubierta.



[Carlos70]

El objetivo del kit para mi, no es hacer un modelo perfecto (partiendo de la idea de que no existen planos reales), sino, aprender.
Pero eso no quita que no pretenda hacer algunas mejoras allí donde sea posible.
De entrada... la puerta en fotograbado me parece horrible. Haré una en madera. Y abriré una ventana al otro lado, me parece lógico que exista un ventana ahí.
Las ventanas en popa, quizás las haga algo más grandes y con otra forma. E intentaré imitar unos cristales.
Lo que si voy a detallar, es el molinete. Me parece muy simple. Buscaré alguna referencia.

Y la pregunta de hoy... qué patron del entablado de cubierta que propone el kit, no me gusta demasiado. Me recomendáis otro que cuadre con la época?



[crisjaca]

Hola Carlos, a ver del entablado, no te puedo decir, tampoco se a que te refieres, por tamaño del tablazón? Una fotito de la propuesta de AL seria de ayuda, jejejeje... En cuanto a los cristales, yo los hago de o cola blanca si nos en fanales por ejemplo, en los lucernarios del Erebus he usado silicona líquida, si son planos usa acetato. lo de las transpararencias. Un saludo y virutas.



[Antonio C.]

Siempre tuve en mente hacerla juntos con La Pinta y la Niña ... Te sigo con interés



[Adry]

El objetivo del kit para mi, no es hacer un modelo perfecto (partiendo de la idea de que no existen planos reales), sino, aprender.
Pero eso no quita que no pretenda hacer algunas mejoras allí donde sea posible.
De entrada... la puerta en fotograbado me parece orrible. Haré una en madera. Y abriré una ventana al otro lado, me parece lógico que exista un ventana ahí.
Las ventanas en popa, quizás las haga algo más grandes y con otra forma. E intentaré imitar unos cristales.
Lo que si voy a detallar, es el molinete. Me parece muy simple. Buscaré alguna referencia.

Y la pregunta de hoy... qué patrón del entablado de cubierta que propone el kit, no me gusta demasiado. Me recomendáis otro que cuadre con la época?

Efectivamente, la puerta es algo horroroso. Igualmente que todo los herrajes y detalles en latón dorado super brillante: en cureñas de las lombardas, la pueta, herrajes del timón, etc.
En cambio para las ventanas de popa yo he usado plástico fino traslúcido pegado tras el marco y no he modificado el tamaño.
A mi la tablazón de cubierta no me ha gustado como me ha quedado, pero ahí está y no la voy a tocar.



[Carlos70]

El entablado es tal y como muestra Adri, y con las dimensiones indicadas serían tablas de aproximadamente 400 x 26 cm, y van colocadas al tresbolillo.
Me parecería interesante cambiar el patron, siempre que fuera algo razonable. He pensado en tabals de 600 x 26 cm.
En la siguiente figura va primero al patron que propone AL, y debajo el que me parece más interesante.

A ver qué os parece.

Ahora estoy liado con el lijado de las cuadernas, para conseguir la forma adecuada. He observado un par de cosas.
- La penúltima, la 13, parece que no se adapta bien a las que estan al lado, en el fondo parece que sobra material, y en los lados que falta.
- Y la primera, parece que le falta anchura en la parte alta. En cuando situo las amuras, queda un hueco sin rellenar bien.



[Adry]

Si vas a hacer el mismo patrón conviene que lo plantees también para los castillos, o eso lo vas a hacer distinto? En las tablas donde pones un punto solo yo pondría dos con inclinación . '



[Carlos70]

Si vas a hacer el mismo patrón conviene que lo plantees también para los castillos, o eso lo vas a hacer distinto? En las tablas donde pones un punto solo yo pondría dos con inclinación . '

Si, lo he planteado en el de popa, mas pequeño, y queda bien. Así que lo haré con ese esquema.
Lo sé cuantos clavos pongo, lo decidiré mas adelante.
Voy a empezar a entablar cubierta.



[crisjaca]

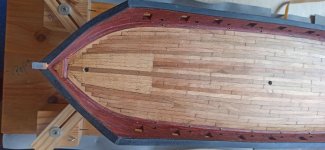

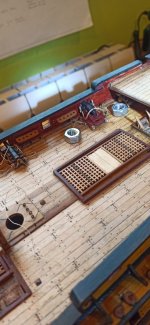

No pongas clavos, se te va a ir de escala mucho, yo lo hago con la punta del pirograbador, pero si no tienes, aguja y luego la punta afilada del lapiz, yo haria el patron de tres o de cuatro. Te pongo diferentes patrones de mis cubiertas, por si te cuadra.



[perikales]

Como dice Cristobal: cuidado con los clavos no vaya ser que se coman toda la madera.
En la longitud de las tablas pásalas a escala y así decides...Tablas de 6m en el siglo XV no se parecen algo largas.
Saludos.



[Carlos70]

No pondré clavos como tal, serán puntos. Quizás lo haga non broca, tengo de 0,3 mm, o simplemente clavando con un punzón.
Pondré tablas de 9 cm, que serían casi 6 m.
[mention id="34116" color="#00AA00"]@crisjaca[/mention] El patrón será similar a la primera foto que has puesto, pero con tablas mas cortas.

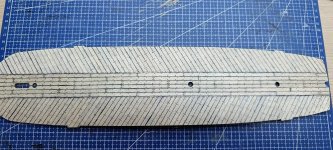

Ya coloqué todas las de cubierta. He modificado una cuchilla recta de 6 mm, para dejarla en 4 mm, con ella iré marcando las divisiones entre tablones.
Estaba pensando en dar algun tipo de tratamiento a la cubierta, para marcar más las tablas y resaltar los puntos que simulan los clavos. También serviría para dar un aspecto de uso a la cubierta, ya que la madera me parece muy clara. ¿Que os parece darle un lavado con óleos oscuros y esencia de trementina?



[crisjaca]

A nivel de pintura creo que me das cien vueltas, osea que no opino y me quedo a la expectativa para ver resultados y aprender. Un saludo y virutas



[Bluenose]

Buenos días Carlos.
Para simular el calafateado de los tablones, antes de pegarlos, los juntas bien apretados y le das a los cantos con una cera “Manley” negra. Al pegarlos en la cubierta ya tendrás un calafateo realista.
Para dar aspecto envejecido a la cubierta, la puedes dar con tinte o nogalina y luego frotar con un hisopo impregnado en alcohol en las zonas de desgaste.
Para los tapines, si los simulas con agujeros, una vez hechos introduces una mina de 0,5 y al girarla se queda pintado el hueco.
Un saludo
