Paso a paso construcción Remolcado de Bilbao

[Alberto.naval1]

Pues abro este post porque voy a realizar el remolcador de bilbao.
Ahora después pondré fotos del plano.



[Alberto.naval1]

http://img32.imageshack.us/i/dscf0785e.jpg/" onclick="window.open(this.href);return false;
Foto plano



[matiasfcruz]

hola alberto...estabamos hablando por msn y te fuiste...aca esta lo que estaba preparando para que te guies un poco mejor..pero como nunca hiciste ninguno le pido a los foreros su siempre grata colaboracion para que saque su modelo a flote...iremos lento..pero si demuestras interes vas a aprender.

te dejo algo para que leas y veas...un abrazo

http://www.cuadernamaestra.com/foro/files/quillas_y_cuadernas_1_192.pdf" onclick="window.open(this.href);return false;

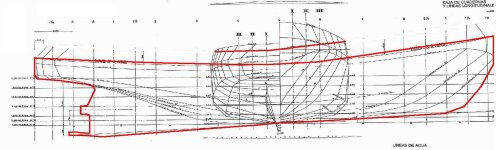

PD: lo rojo es la quilla...lo otro, como el nombre lo dice..las cuadernas



[Alberto.naval1]

Ok,voy a marcar la falsa quilla en el plano ya.
Ahora luego miro las cuadernas



[Joaquin Yarza]

En el dibujo hay un error, la quilla marcada en rojo no se corresponde con lo que tienes que dibujar en la madera para cortarla.
La linea superior es la de regala y hay que hacerlo sobre la línea de cubierta en el costado.
Los planos los puedes descargar aquí
http://www.modelismonaval.com/magazine/remolcadorpuertobilbao/" onclick="window.open(this.href);return false;



[matiasfcruz]

En el dibujo hay un error, la quilla marcada en rojo no se corresponde con lo que tienes que dibujar en la madera para cortarla.
La linea superior es la de regala y hay que hacerlo sobre la línea de cubierta en el costado.
Los planos los puedes descargar aquí
http://www.modelismonaval.com/magazine/remolcadorpuertobilbao/" onclick="window.open(this.href);return false;

tiene razon el administrador...ahi lo corrijo



[Alberto.naval1]

OK.
