My "Palo de Agua" (terminado)

[gerardo navarro]

Hola amigos, voy a tomarme una semanita de vacaciones de los modelos que tengo en dique seco, y hare mi version estatica del velero "Palo de Agua", cuyos planos y manual de costruccion nos lo ha facilitado el amigo.. Fredo Vollmer. este velero que es clase "RG-65".....

los materiales a usar, los cambiare un poco, ya los ire diciendo....

dejo algunas fotos de los avances....

:wink: :wink:



[gerardo navarro]

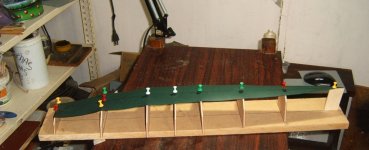

luego de pegar las cuadernas a la base, saco un molde d ela quilla, en carton, lo pego, luego als ecar, empiezo a colocar tracas, para ir formando el forro.....

seguimos mañana..


Nota: no se si este sera el lugar apropiado donde deba publicar este tema, bueno d elo contrario el Señor Administrador ya lo pasara a donde deba..

:wink:



[albertobasulto]

:?: ¡Plop....! y caigo pa _ _ atrás, privado del conocimiento. Hoy sí me sorprendiste, te juro que nunca imaginé que lo llegaría a ver.



[gerardo navarro]

:?: ¡Plop....! y caigo pa _ _ atrás, privado del conocimiento. Hoy sí me sorprendiste, te juro que nunca imaginé que lo llegaría a ver.

ja ja ja porque te extrañas amigo, tu y trinchatripas son los culpables que se me metiera el gusanillo de hacer un velero con vuesttros trabajos, claro me hubiese gustado hacerlo a RC, pero por el momento no esta a mi alcanze esa tecnologia.... ya te estare molestando, porque hay algo que no me cuadra en el plano..

Saludos... :wink:



[albertobasulto]

-Pues la verdad es que nunca he tenido un RG-65 en las manos, pues por acá no hay esa categoría, pero sí, te comento que, pensaba hacer un hilo de ello para cuando terminara el de "Un Metro Internacional", pero ya vez te me adelantaste, ni modo.
-Lo malo es que metes en un lío a la administración del foro, pues ahora van a tener que abrir una sección de "Vela Estática" solo para vos. .............

-Un saludo y bienvenido al mundo de "Navegar sin Ruidos". :wink:



[trinchatripas]

Bueno, saludos Gerardo, por lo que veo, construyes un velerito, que en principio lo destinas a estar en una vitrina, :?: , pero te diré que de ahí a ponerlo en el agua hay muy poco trayecto que recorrer, anímate e instala un par de servos en dicho modelo y al agua con el, lo disfrutarás el doble, una construirlo y otra navegarlo, y ya verás que fácil resulta, los barcos tienen que estar en el agua, para eso se pensaron y construyeron , suerte y buenos vientos.



[gerardo navarro]

Bueno, saludos Gerardo, por lo que veo, construyes un velerito, que en principio lo destinas a estar en una vitrina, :?: , pero te diré que de ahí a ponerlo en el agua hay muy poco trayecto que recorrer, anímate e instala un par de servos en dicho modelo y al agua con el, lo disfrutarás el doble, una construirlo y otra navegarlo, y ya verás que fácil resulta, los barcos tienen que estar en el agua, para eso se pensaron y construyeron , suerte y buenos vientos.

Hola mi buen amigo trinchatripas, ya lei lo de tu nombre, je je je, tambien como tu desde chico fui amante de los barcos piratas y sus capitanes, con la desventaja que tengo el mar muy lejos y mas aun el acceso de eso tipos de barcos, hoy lugo de dedicar 10 horas al velerito, luego de asear todo me estaba bañando y antes de leer tu mensaje, me preguntaba si este servo que muestro en la foto me serviria, ya que podria comprar otro igual, si es que llegaron a la tienda, porque estaban agotados y por el control que hay sobre el cambio de divisas, esta dificil la entrada al pais de ese rubro..... pero si me sirven hara por conseguir el otro y dejarlo listo para el chapuzon je je je..

Saludos amigo, ya te estare visitando a tu astillero...

:wink:



[gerardo navarro]

hoy le dedique 10 horas de trabajo a forrar el casco, vaya que tiene trabajo ese casco, y ademas saque el molde del timon en una lamina de acrilico de 2 mm

dejo fotos... :wink: :wink:



[albertobasulto]

-Bueno mientras te contesta "Trinchatripas lo de los Servos" que le preguntaste, te diré que ese velero que haces, despues le puedes sacar el molde en fibra de vidrio y hacer más en serie apartir de él; que es precisamente lo que vamos a hacer con los "IOM" en el hilo.
-Y hasta podrias venderselos a tus vecinos para hacer una flota y competir entre ustedes.

-Saludos afectuosos.



[gerardo navarro]

en esta parte ya vemos como termine de forrar el casco, y saque parte de la quilla, mañana que este seca la cola blanca, empiezo a retirar el exceso de pega y a resanar y lijar el casco, para seguir el trabajo del curado del mismo....

dejo fotos...

:wink: :wink:



[dalogo]

Vaya, he faltado un par de dias y veo que estos foros se van animando

Me encanta el palo de agua, es muy sencillo de hacer y poner en marcha.

Con permiso de "trinchatripas", creo que ese servo que pones es un micro. Puede que te valga para el timo pero no para las velas. Yo en el mio (que es un RG65, pero no el palo de agua, sino el Alcaravan) para el timon uso uno estandar y para la vela en principo tambien uno estandar trucado (si quieres te digo como se hace es muy sencillo) para girar unos 160 o 180 grados aprox., pero despues compre uno estandar de carrete en hobbyking, que salen tirados de precio, da 4 vueltas y 13 o 14 kilos de fuerza.:

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=18974" onclick="window.open(this.href);return false;

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=3743" onclick="window.open(this.href);return false;

ojo que solo tienen stok de este:

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=18743" onclick="window.open(this.href);return false;

que es para 40 kg (para un iom)

Saludos



[gerardo navarro]

-Bueno mientras te contesta "Trinchatripas lo de los Servos" que le preguntaste, te diré que ese velero que haces, despues le puedes sacar el molde en fibra de vidrio y hacer más en serie apartir de él; que es precisamente lo que vamos a hacer con los "IOM" en el hilo.
-Y hasta podrias venderselos a tus vecinos para hacer una flota y competir entre ustedes.

-Saludos afectuosos.

Hola Alberto, si le voy a colocar fibra, pero creo que este no me va a servir para moldes, por un cinton que le coloque y se que no dejara sacar el vaciado osea el nuevo del molde, pero si mas adelanto hago mas tendre que perdir permiso al dueño del modelo...

oya averiguame lo de la base, no te llego mi mensaje..

Saludos...



[gerardo navarro]

Vaya, he faltado un par de dias y veo que estos foros se van animando

Me encanta el palo de agua, es muy sencillo de hacer y poner en marcha.

Con permiso de "trinchatripas", creo que ese servo que pones es un micro. Puede que te valga para el timo pero no para las velas. Yo en el mio (que es un RG65, pero no el palo de agua, sino el Alcaravan) para el timon uso uno estandar y para la vela en principo tambien uno estandar trucado (si quieres te digo como se hace es muy sencillo) para girar unos 160 o 180 grados aprox., pero despues compre uno estandar de carrete en hobbyking, que salen tirados de precio, da 4 vueltas y 13 o 14 kilos de fuerza.:

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=18974" onclick="window.open(this.href);return false;

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=3743" onclick="window.open(this.href);return false;

ojo que solo tienen stok de este:

http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=18743" onclick="window.open(this.href);return false;

que es para 40 kg (para un iom)

Saludos

hola amigo dalogo, gracias por la informacion, claro que me interesa saber como arreglar el servo para que de el giro 180º, asi que estare esperando tu mensaje de como debo hacer, y me toca preguntar en la tienda si llegaron los servos ya....

hoy en el negocio aproveche al mediodia para lijar el casco, .... empezar por ahi...

Saludos y gracias por tu ayuda... :wink: :wink:



[carlosys]

Qué crack. Así da gusto llenando de serrín la calle, jajajaja
Venga con ese palo de agua que en un plis plas te lo cepillas (nunca mejor dicho )


Saludos



[trinchatripas]

Saludos a los presentes, y entrando en materia, no se que fuerza tiene ese servo, pero dada la eslora del modelo, y la superficie de velas que debe llevar, es posible que te sirva, solo tienes que acoplar un brazo mas largo para las escotas de mayor y foque, que se manejan a unísono, yo tengo un modelo de la serie 36-600 con servos estandares de Futaba que funciona muy bien, reenvio las escotas a través de sendas poleas al brazo del servo de velas y listo, te comento esto, porque este velero tiene mucha mas superficie de velas que el que tu construyes, y no hay ningún problema, y para el timón, iden de lo mismo, hay que tener en cuenta, que los barcos no van a navegar con vientos huracanados, tampoco hay que pasarse,
Saludos y a disfrutar de la afición.



[Genaro Miranda]

Gerardo me sorprende haciendo el palo de agua yo tambien queria hacer uno de estos pero ando vagando en la cabeza de microcontroladores.
Sigo atento tu proyecto.



[albertobasulto]

Estimado Gerardo:

-Ves, te ha resultado más, este hilo que el otro; 8) ... con este vas a alcanzar las 10,000 visitas en una semana, tal parece que todo el mundo se ha querido hacer alguna vez un palo de agua, pero ya vez que nadie se decide a empezar, y los que empiezan no logran terminarlo; creo que seria buena idea la que me comentaste del hilo de RG-65.

-Saludos cordiales.



[dalogo]

Hola a todos:

Aqui podeis ver como hacer que un servo gire mas de lo normal (hay mas formas de hacerlo):

http://losveleros.8m.com/teoria/teoria.htm" onclick="window.open(this.href);return false;

Te recomiendo te hagas de un buen desoldador para no dañar las pistas y ojo con el calor que aplicas pues los componentes SMD se desuldan facilmente. Yo en vez de poner potenciometro le puse resistencias fijas de 4k7 o menor.

Cuando quitas los 4 tornillos del fondo veras la placa del servo. Tendras que desoldar las patitas del motor y las del poteniciometro de control. Asi liberas la placa. Entonces insertas las resistencias en los extremos (o resistencias variables como en el enlace) uniendo el potenciometro de control con cables y vuelves a soldar la placa al motor. Vuelves a montar la piñoneria del servo (que seguro que se desparromo antes ) y listo.

Esto junto con un brazo mas largo tendras suficiente para mover las velas.

Procura trucar servos estandares que son mas grandes, con los servos pequeñitos tienes que tener todavia mas cuidado

Si quieres, como comenta trinchatripas, prueba primero con un servo standar sin modificar (pa' no liarte mucho). Al tener poco recorrido la caza de la escota la acercas al mastil con lo que con poco viento el servo podrá con las velas.

Asi poco a poco lo vas modificando segun tus gustos y ganas. Animo!!

Un saludo



[gerardo navarro]

Qué crack. Así da gusto llenando de serrín la calle, jajajaja
Venga con ese palo de agua que en un plis plas te lo cepillas (nunca mejor dicho )


Saludos

hola Carlos, vaya que ningun Crak, je je je fui un manotas, pues acababa de limpiar todo una fila de piramides (done se exhiben los articulos) y con el serrin los ensucie de nuevo y tuve que salirme ja ja ja...


saludos amigo, que pasa con el misisipi... :?: :?: :?:

:wink: :wink:

Saludos a los presentes, y entrando en materia, no se que fuerza tiene ese servo, pero dada la eslora del modelo, y la superficie de velas que debe llevar, es posible que te sirva, solo tienes que acoplar un brazo mas largo para las escotas de mayor y foque, que se manejan a unísono, yo tengo un modelo de la serie 36-600 con servos estandares de Futaba que funciona muy bien, reenvio las escotas a través de sendas poleas al brazo del servo de velas y listo, te comento esto, porque este velero tiene mucha mas superficie de velas que el que tu construyes, y no hay ningún problema, y para el timón, iden de lo mismo, hay que tener en cuenta, que los barcos no van a navegar con vientos huracanados, tampoco hay que pasarse,
Saludos y a disfrutar de la afición.

okey amigo tendre en cuenta todos tus consejos... apenas compre los servos los enseño...

saludos y gracias.. :wink: :wink:



[gerardo navarro]

Hola Genaro, pues animate a hacer el tuyo, mexico tiene muy lindas playas y lugares para poder navegar tu velerito.................. :wink: :wink:


Alberto, no este hilo va a hacer corto, no importa las visitas, sino conocer amigos nuevos como trinchatripas y dalogo, que se ven son expertos en el tema de vela Rc y de los cuales vamos a aprender mucho.... tienes que abrir el hilo en serio del palo de agua, para que lo enseñes a hacer bien. de pronto hablar con trinchatripas y dalogo, para hacer un proyecto donde se unan mas compañeros, seria magnifico..

Saludos... :wink: :wink:


hola dalogo, tendre entonces pendiente lo que me dices y voy a esperar a conseguir el servo nuevo y mas grande, asi probare primero en caso contrario lo reformare segun como lo indicas...

saludos y gracias.. :wink: :wink:
