Hola:
Después de mucho meditar me animo a abrir un paso a paso de un nuevo proyecto: La Belle Poule según los planos y monografías de Jean Boudriot.
Aquí un pequeño resumen de la planificación del proyecto:
Planos:
Originalmente vienen en 1:48, pero como a esa escala me sería dificil encontrar espacio en el salón, decidi hacerlos a 1:65, con lo que hace juego con mis otros modelos (a esa escala).
Sistema de construcción:
Mamparos de laminado de 5 mm (cuadernas), y 10 mm (falsa quilla), reforzados con madera de abeto, para las amuras (mas adelante explicaré el problema que encontre con los planos y las cuadernas).
Madera:
Para este proyecto voy a emplear la siguiente madera:
Tracas obra viva: haya / madera de cajones (especie no determinada adjunto foto por si alguien puede identificarla) encontrados en un tacho.
Tracas obra muerta antes de cintones: cedro.
Tracas obra muerta sobre el cintones: la misma madera de los cajones.
La madera la teñire con tinte al agua según sea la ubicación de la misma.
Elementos de cubierta: La misma madera "de cajones" y cedro.
Mastiles y acceserios de jarcia: creo q la misma madera de los cajones (vamos que me he pillado casi 6 cajones de un comoda antigua).
Todas las piezas espero hacerlas totalmente a mano.
Ahora, os comento mi avance y el primer problema encontrado:

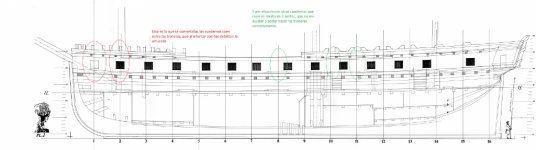

Como veís en el plano que adjunto, las cuadernas van ubicadas en ocasiones a mitad de una tronera, y otras muy lejanas.
Por una mala planificación (y poca observación de los planos), decidí cortar las cuadernas según se indican en el plano, con el desastroso resultado de que al forrar por dentro de la amura, y al intentar realizar los agujeros, se me rompio la amura !!!, echando a perder el modelo.
Luego de esto he empezado con un nuevo modelo, el cual he tenido que modificar cambiar la disposición de las cuadernas del modelo, y buscar la ubicación a ambos lados de las troneras.
Como consecuencia de 16 cuadernas según el plano, he tenido que hacer 32, con lo que el modelo gana mucho en resistencia.
Elaboración de las cuadernas:
Consultando con el maestro José Rodriguez, me dio algunas pistas de como seguir, asi que el método que emplee fue: con los planos de superficie y de perfiles, empece a ubicar las lineas en las cuales ubicaría las nuevas cuadernas (lineas rojas en el plano adjunto), y empece a trazar lineas perpendiculares a esta nueva cuaderna buscando la intersecciòn con la linea correspondiente del perfil (lineas verdes en el plano adjunto), por ejemplo: la intersección entre la linea de la nueva cuaderna y la linea de superficie 5, se traza una linea recta hasta la intersección con la linea 5 del plano de perfiles, realice esta tarea para todas las cuadernas nuevas.
Marque la linea de flotación como referencia, corte refuerzos de haya para las cuadernas (para las amuras), Todo esto por la caladora, lijar, pegar los refuerzos, presentar la estructura, afinar algunas cosas y listo la estructura del casco queda armada y muy solida.
Elaboración de las troneras:
los bordes de las troneras son las cuadernas que redibuje y prepare.

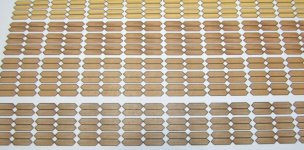

corte listones del ancho de la tronera menos 0,5 (para retoques) y empece a colocarlos como bordes superior e inferior. Pegue algunos refuerzos de madera según recomendación del maestro José.

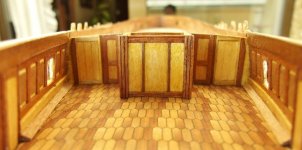

Hoy he casi terminado de forrar la amurada interior, he teñido de color roble con una pizca de sapelly y en las fotos veís el resultado.
Cualquier crítica es bienvenida.
un saludo,
