HASSELTER AAK (Parte 1 de 4)
El Hasselter AaK, es un tipo de barcaza de carga a vela, con esloras entre los 15 a 25 metros, inicialmente eran de madera y a principios del siglo pasado empezaron a construirse de acero con motor. El modelo construído se basa en plano de G. Schaich (1942) y a falta de mayores detalles traté de seguir las características de las primeras barcazas, usando fotografías e información fílmica de internet.
https://www.youtube.com/watch?v=chHK0xT2cig
https://www.youtube.com/watch?v=WfIt0WXd7hA
https://www.youtube.com/watch?v=oPpLfR2w65E

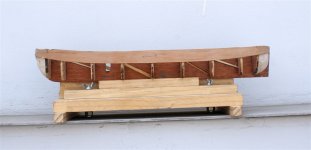

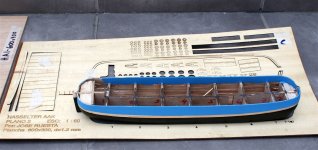

Del plano mostrado y de las líneas del casco se obtuvo las secciones para las cuadernas, la forma de cubierta y dimensiones de la arboladura se dibujaron en autocad y se hizo el corte de cuadernas y partes principales sobre planchas de triplay de 4 mm y 1.5 mm con laser. Las dimensiones de elementos menores se tomaron del plano y fotografías de naves similares. Las fotos muestran las planchas y la primera parte de armado de cuadermas y montaje de las tracas. Al ser un modelo largo, hubo un problema de torsión con la falsa quilla y se solucionó con unos refuerzos en diagonal.
