Calella (Bot de Llum) con luz - En proceso

T

Toni Egea

Participante
Mensajes
28
Puntos
1
Ubicación
Sant Salvador

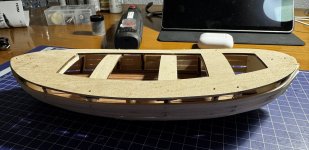

Abro este hilo para mi Calella al que le quiero poner luz a sus faroles.. veremos a ver como acaba. Se aceptan todo tipo de consejos. Como veis voy por el principio aun


Archivos adjuntos

  • foto1.jpg
    521,8 KB · Visitas: 577
  • Foto2.jpg
    465,8 KB · Visitas: 577
  • Foto3.jpg
    367,8 KB · Visitas: 577
Bueno Pues lo prometido es deuda... Os dejo el esquema en paralelo, es decir cada led conectado individualmente, así se alguna vez se funde uno, solo tenéis que cambiar el fundido y no hace falta comprobar los otros a ver donde a petado.

Para los materiales dejo enlace de Amazon: he puesto led sencillos para montar, hay otros ya cableados pero son a 12v y habría que seriar dos baterías o adquirir una de 12v.
https://www.amazon.es/Emitting-Emisor-emisor-amarillo-colores/dp/B0CXDS8LDL/ref=sr_1_6?adgrpid=78083940935&dib=eyJ2IjoiMSJ9.q68Tm_wJUSV7PuH9SnqzzlM0hKn9AEwqaDA8R4iq1wCZNqQBkEC8zCyqFiTfzrxCtFV46xdw9DF0dspjYPrJPtHxi7tWDAFE4-SNllwukWRb6t4zsHdvTb-77qX71Ang56dkYVkk84t68nioQe_GjzWM4mAOPFVsb9yXyqnHFUKU36NdLwCn6P52wDRvcERgxRb80S9CbgSW31z1hlKkAmpRppjyen5PmqNmKnjTYam63VomkN0Tt4Eb1ngJ0OK9fbmgp-X28yv8O87_T4lGwjWjsy3k4X-f_bQ6i4_ZvqY.dV9AILL3BdbXayW3KF7f_3CNRRcdbwtrrYLTAEWNDPQ&dib_tag=se&hvadid=685377255330&hvdev=c&hvexpln=0&hvlocphy=9198759&hvnetw=g&hvocijid=4351132990382191120--&hvqmt=e&hvrand=4351132990382191120&hvtargid=kwd-2862153554&hydadcr=3146_2408058&keywords=diodo%2Bled&mcid=d43e5cffa8b930f1804dd902653d50e9&qid=1768895137&sr=8-6&th=1
https://www.amazon.es/Portapilas-para-6LR61-Negro-Cablepelado%C2%AE/dp/B07BN6631M/ref=sr_1_18_sspa?adgrpid=63756233483&dib=eyJ2IjoiMSJ9.bAmX4FwBnmm6gV3EPFZzCP_wTP4stItwbRvplopAr_JnknOjNA6Bj5IdOGbwWASqGjZa4BmfBRfYYEwLQuGs-PapN621dq91bxy-NzBopSETrN1ev8b6SIVjMQxl1nMJHSR5YtEsQ3XP9yiuEsUl509k6dDB_YLSe7Td_5vWON7o24LgrEns3P9ZBWx6M1-J0zkogOuvoMihNGWtSfJ0OyPBEvRAvuefEEgZkHPj42EGfnOxAE2EON1C7loNnI4nMUDfb1HQd_n0TbQPRhBAi1Ff46U1Gsopbezl0Vrei60.JjKKRqF_MH2BUbUYLslwDl4G0jSby-0QxOSdf9q_G74&dib_tag=se&hvadid=712269550513&hvdev=c&hvexpln=0&hvlocphy=9198759&hvnetw=g&hvocijid=667820941989995669--&hvqmt=e&hvrand=667820941989995669&hvtargid=kwd-317966760613&hydadcr=3441_2435974&keywords=conector+pila+9v&mcid=f67e9c7444d2373da204d42496917293&qid=1768896039&sr=8-18-spons&aref=CgwSXquULX&sp_csd=d2lkZ2V0TmFtZT1zcF9tdGY&psc=1
Las resistencias : si no encontráis del numero recomendado( de 270ohm si hay) coger la que mas se aproxime. Hay unas cajitas con un montón de ellas surtidas... eso ya al gusto.
Saludos.

P:D. evidentemente si tenéis alguna duda preguntar.

Gracias por el aporte... me pongo a la búsqueda del material, lo más difícil, al menos para mi, es el cable encapsulado en negro de pequeño diámetro para que no quede muy canton y sustituir al que viene con el kit que no es hueco.

Hola
Según el despiece del modelo, el mástil que sujeta los focos es de 5mm de diámetro y obviamente, es macizo.
Puedes mirar varilla ABS de 5mm o 6mm hueca y performarla con cuidado aplicando calor.
Algo así:

https://www.amazon.es/OLYCRAFT-vari...+rígido+5mm+hueco+plásti,aps,258&sr=8-40&th=1

Como hay un par de codos, tendrás que poner algo de material dentro del tubo para cuando lo dobles no lo "estrangules".

Captura de pantalla 2026-01-20 174742.png

Luego, yo subiría únicamente a los focos, el positivo y el negativo de alimentación y repartiría "arriba" el cableado para el paralelo.
Las resistencias, pueden ser SMD (con buena vista) y también te ahorras algo de espacio.
Quizás con un cable de sección muy pequeña, podrías repartir los negativos por la estructura inferior, la que va a la anilla de los focos y el positivo, por la superior y pintar cable y soporte del mismo color.
Hay leds que ya vienen con todo preparado. Es cuestión de mirar y encontrar la opción adecuada.
Te paso un ejemplo del tipo de leds que te comento, que no quiere decir que estos en concreto sirvan. Se tendría que revisar su tensión de funcionamiento para dimensionar la resistencia.

https://www.amazon.es/microhilo-pre...d+miniatura+cableado+modelis,aps,266&sr=8-15

Mi amigo IA me ha simulado una imagen de como sería, la idea en bruto es la que te paso, pero todo muy bien puesto, pero como idea, creo que se entiende.

Captura de pantalla 2026-01-20 180535.jpg

Saludos

No sé si te has dado cuenta de que si los bancos van a esa altura no se va a poder remar sentado y probablemente tampoco de pie, eso sí te pueden remolcar, te ahorras los toletes los remos y las horquillas. Por otra parte nunca he visto bancos curvos , aunque tampoco he visto todos los botes
Saludos .

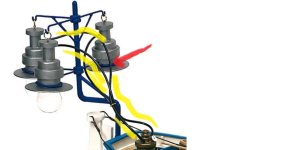

Yo me referia a cambiar los "tubos" que conectan las fanales con la bombona, por el cable que iluminara los leds o un tubito de silicona para pasarlos por dentro, y así no tener que poner más cables por fuera o poner uno muy grueso. En la imagen de la IA, elimina esa conexión fanal-bombona de gas


Archivos adjuntos

  • bot.jpg
    74,9 KB · Visitas: 478
Leopoldofran dijo:
No sé si te has dado cuenta de que si los bancos van a esa altura no se va a poder remar sentado y probablemente tampoco de pie, eso sí te pueden remolcar, te ahorras los toletes los remos y las horquillas. Por otra parte nunca he visto bancos curvos , aunque tampoco he visto todos los botes
Saludos .
Haz clic para expandir...

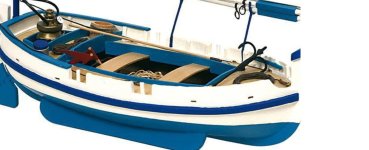

Ostras!!!.. No hay otra forma de ponerlos sin esa curvatura.. he revisado las fotos de Occre y parece que también van curvos, en cuanto a la altura, supongo se modifica a medida que va avanzando la construcción.


Archivos adjuntos

  • bot2.jpg
    108,6 KB · Visitas: 478
No me hagas caso, monta el kit como viene, te lo he puesto para que sepas lo fiables que son algunos. En mi hilo tienes los bancos rectificados y los toletes sobre la regala para poder remar, por si lo quieres ver.

Leopoldofran dijo:
No me hagas caso, monta el kit como viene, te lo he puesto para que sepas lo fiables que son algunos. En mi hilo tienes los bancos rectificados y los toletes sobre la regala para poder remar, por si lo quieres ver.
Haz clic para expandir...

Leo, creo que es un kit de iniciación, no se puede pedir peral al olmo de Ocre, si en los inicios ya padecemos de SMA mal vamos, jejejeje...si en los de avanzados meten los enjaretados de 2 mm pues eso...Un saludo y virutas.

Bueno , debe ser el rencor que conservo de cuando hacía kits, que me metían barbaridades porque creía que estaría todo bien. Regalaba el modelo y a la vuelta de unos años en los que había aprendido algo se me salían los colores de las que me habían colado. Fueron los años de Lusci y compañía, cuando vinieron las monografías del museo de París empezamos a distinguir y eso que tenían sus cosas.
Saludos

Leopoldofran dijo:
No me hagas caso, monta el kit como viene, te lo he puesto para que sepas lo fiables que son algunos. En mi hilo tienes los bancos rectificados y los toletes sobre la regala para poder remar, por si lo quieres ver.
Haz clic para expandir...

Tengo controlado tu "Calella" al cual le pusiste hasta vela, los luchaderos o toleteras, los pondré en el lugar que tocan, y posiblemente algún que otro cambio.. pero dentro de mis posibilidades

Leopoldofran dijo:
Bueno , debe ser el rencor que conservo de cuando hacía kits, que me metían barbaridades porque creía que estaría todo bien. Regalaba el modelo y a la vuelta de unos años en los que había aprendido algo se me salían los colores de las que me habían colado. Fueron los años de Lusci y compañía, cuando vinieron las monografías del museo de París empezamos a distinguir y eso que tenían sus cosas.
Saludos
Haz clic para expandir...

Como hemos hablado muchas veces, gracias a los kit s muchos hemos podido iniciarnos en este maravilloso mundo, a mí me gusta hacer de todo un poco, bn solo he hecho uno sobre planos, el resto kit, pero se puede hacer como dicen, o... A tu manera y mejorarlos, ni mejor ni peor, diferentes, no se puede pedir que sean fieles a la realidad por qué imagino que eso complicaría mucho las cosas. A mí a veces me cabrean, pero no me disgustan.

Haber los kits son lo que son... son para iniciarse y disfrutar... sin grandes pretensiones. A las personas que se inician bastante tienen con seguir las instrucciones y coger destreza manual.
En un primer modelo... no me calentaría la cabeza con modificaciones... ya habrá tiempo de eso en el segundo o tercero...y con el tiempo pasar a enramada.

Bueno Toni: Una vez que tengas o sepas el grosor de los cables, tienes fundas termoretractiles para forrarlos, se encogen con calor... con el secador de pelo o un mechero se puede hacer... y si tienes posibilidad con una pistola de aire caliente.
https://www.amazon.es/Offgridtec-Tubo-termorretr%C3%A1ctil-color-negro/dp/B00IHYZUS8/ref=pd_bxgy_thbs_d_sccl_1/262-3795835-0102234?pd_rd_w=R96hW&content-id=amzn1.sym.d3f51ba6-d7d6-4448-ad17-80007607d927&pf_rd_p=d3f51ba6-d7d6-4448-ad17-80007607d927&pf_rd_r=BTKX4ACA71KJAQTMHJPZ&pd_rd_wg=mFg0E&pd_rd_r=6f00c754-849d-4909-b333-f7726adfdde7&pd_rd_i=B00IHYZUS8&th=1
Saludos.

No creo que tengan errores por simplificación de la construcción. Por ejemplo, el cúter Aldebarán, vendido con distintos nombres tienen en medio de la cubierta unos caseto-lucernarios donde debería haber una escotilla mucho más sencilla de hacer, de paso su bulto impide recargar los cañones. En el Calella es más fácil hacer la borda de un tirón que con escotaduras para unos toletes que impiden remar ni sentado ni de pie.
Por poner solo dos ejemplos.
Creo que la razón es que el diseñador del kit hace lo que sale por la punta del boli sin preocuparse por la realidad bajo la premisa clásica de "Esos no entienden y al que entienda que le den por el fly"

El valor de las resistencias para los LED de 270 Ω me parece un poco bajo para una pila de 9V. Teniendo en cuenta que el LED se queda con 2,7V y la resistencia con los 6,7 restantes, pasarían por el LED 23mA. Con más de 20mA seguramente se queme en poco tiempo. Con 5mA ya da una luz suficiente. Prueba con resistencias entre 600 Ω y 1000 Ω. Las resistencias da igual ponerlas en el ánodo que en el cátodo. Lo que sí es importante es colocar la polaridad del LED con la pila.

Hola Toni, yo tengo cable sobrante de cuando hice el mío, mira las fotos y si te gustan cuando quedemos te lo llevas
