Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

libra63 escribió: Jue Mar 03, 2022 11:03 am Gracias Carlos! pensaba que llevaba obuses también en la toldilla. Le pondré éstos esmeriles o falconetes.

Salud ;)
Los 10 obuses los lleva en el pasamanos que es la zona del combes, 5 a cada lado. Según el plano de José Romero y Landa, que por cierto, no menciona los esmeriles.
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

Aqui otra modificación al kit de Occre. He habilitado un listón para apoyar los 4 cañones de popa "guarda timón"
Adjuntos
0303 cañones en popa.jpg
0303 cañones en popa.jpg (309.5 KiB) Visto 2568 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

Buenas noches amigos modelistas, aqui sigo avanzando con mi modelo.

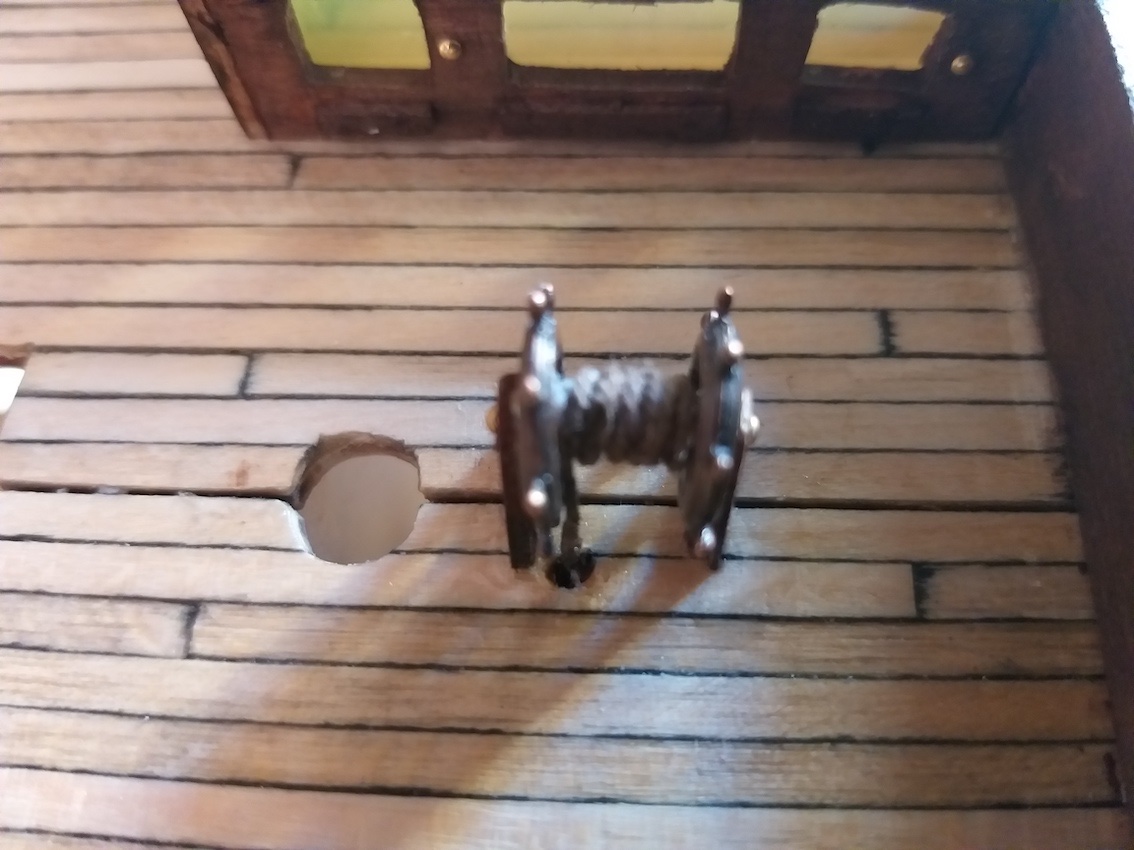

en primer lugar he puesto a la rueda del timón, su correspondiente cabo... adjunto una foto.
También estoy forrando la cubierta del alcazar, que por cierto, una vez puesta no se ve mucho la rueda del timón, pero es mucho mejor que ver una división de compartimento, todo corrida, como dice el kit.
Adjuntos
0306 rueda timón.jpg
0306 rueda timón.jpg (221.97 KiB) Visto 2549 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

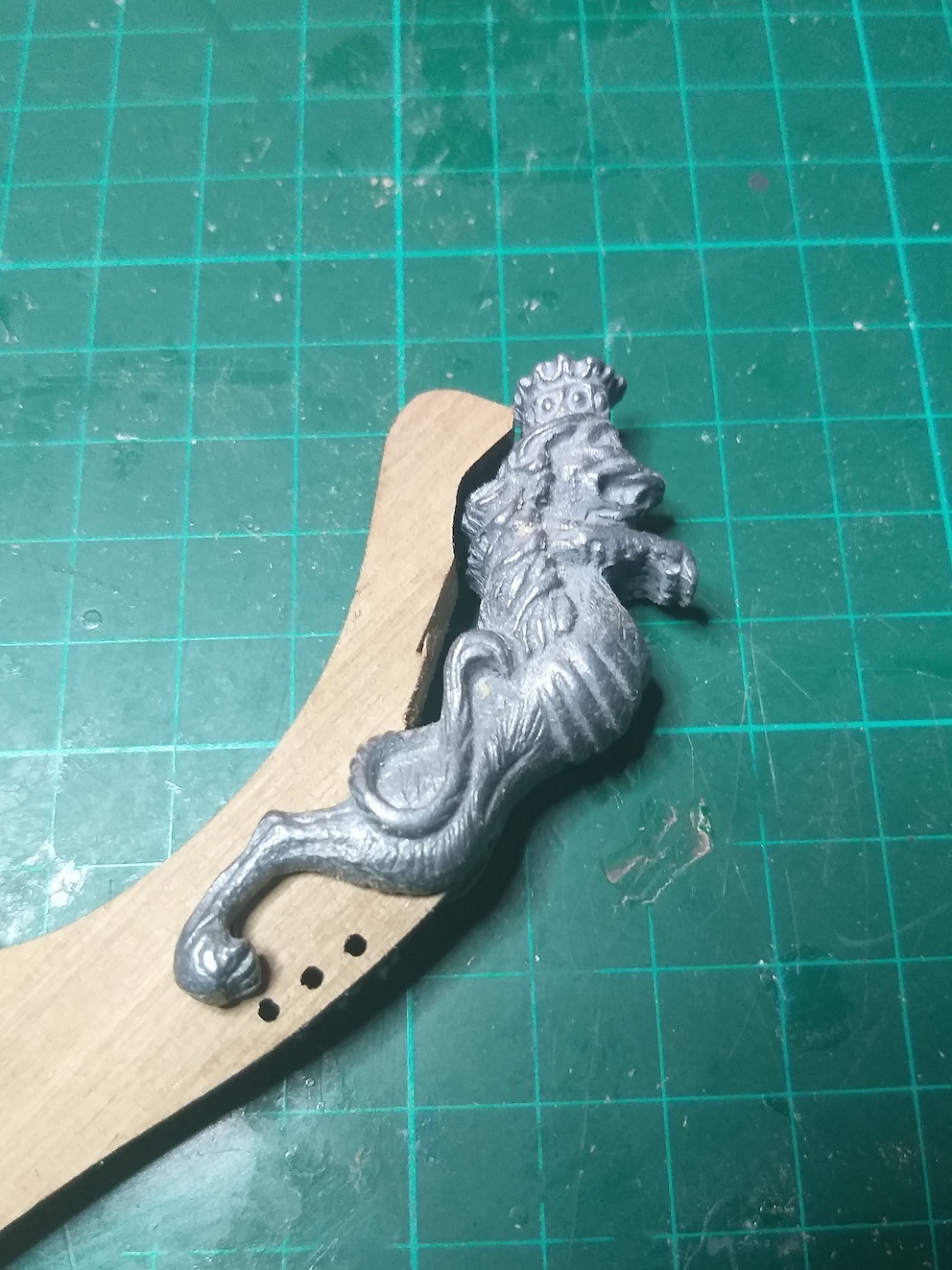

Otro avance de este finde ha sido el mascarón de proa.

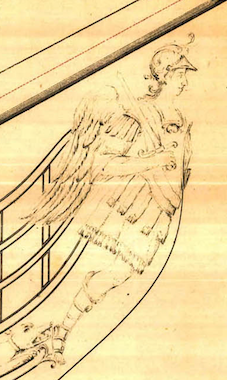

Según el plano de José romero y Landa, este mascarón NO era un león, sino un Marte alado (como pongo en la figura.
Adjuntos
Captura de pantalla 2022-03-06 a las 20.48.16.png
Captura de pantalla 2022-03-06 a las 20.48.16.png (191.29 KiB) Visto 2549 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

Bien, pues me he liado a tallar un trozo de madera de tilo y, a falta de marcar los detalles, este ha sido el resultado.
Adjuntos
Aqui, en un taco de tilo, de 10 x 1,5 x 2,5 cm he dibujado una cuadricula de 0,5 x 0,5 cm y las imágenes del Marte alado.
Aqui, en un taco de tilo, de 10 x 1,5 x 2,5 cm he dibujado una cuadricula de 0,5 x 0,5 cm y las imágenes del Marte alado.
0306 Mascaron 01.jpg (346.64 KiB) Visto 2549 veces

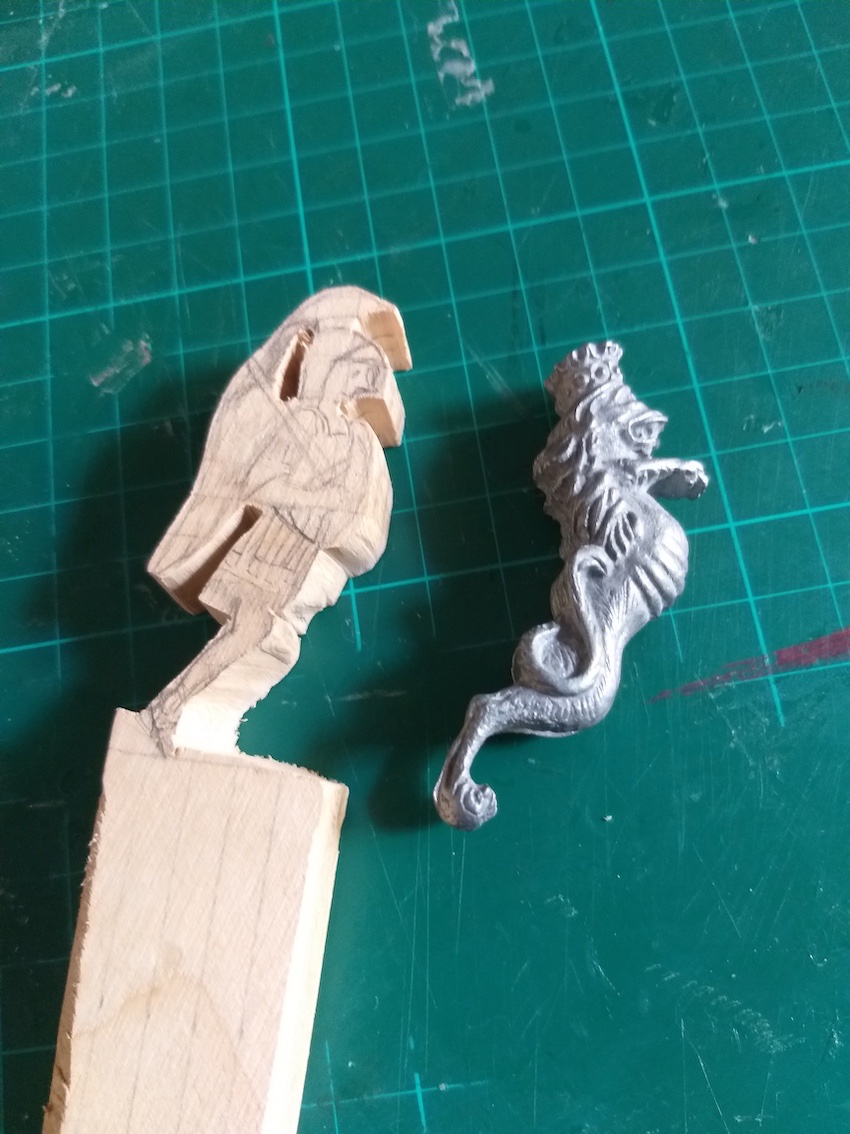

Las medidas son exactas con el mascarón de proa que trae el kit. aqui lo pongo a su lado.
Las medidas son exactas con el mascarón de proa que trae el kit. aqui lo pongo a su lado.
0306 Mascaron 02.jpg (266.57 KiB) Visto 2549 veces

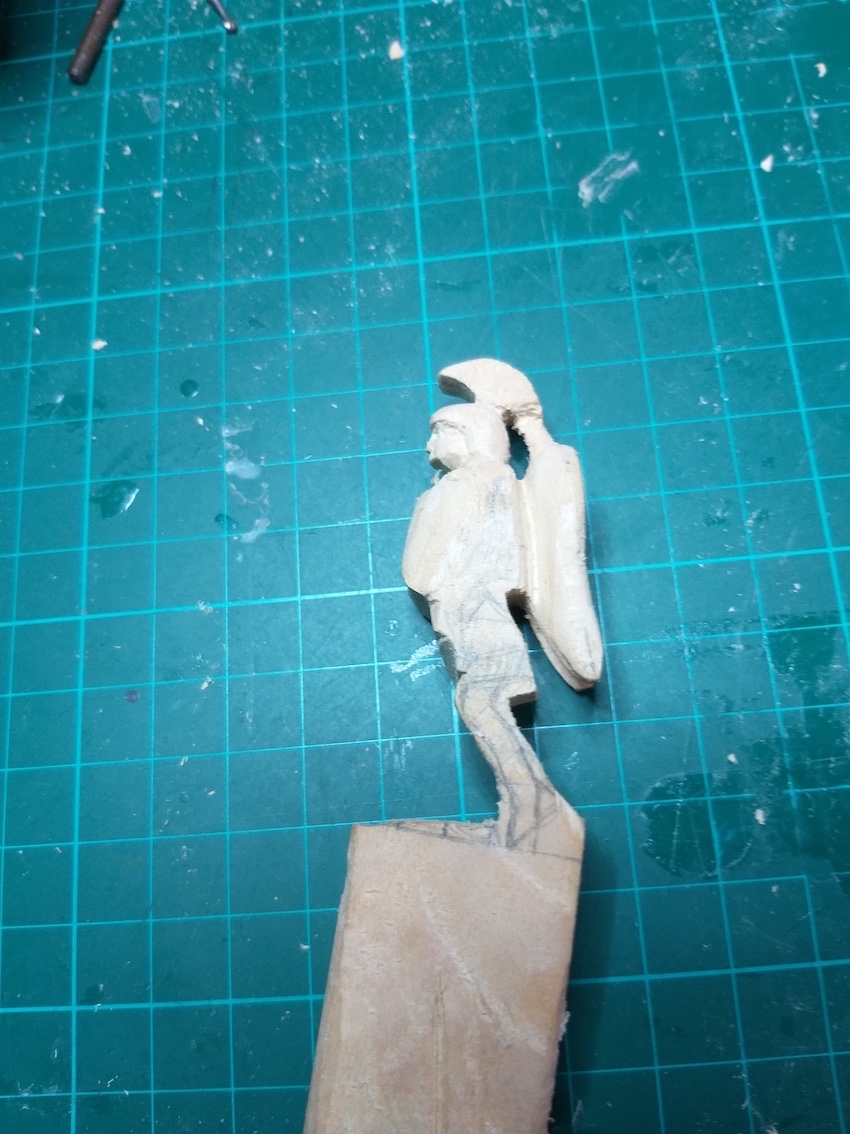

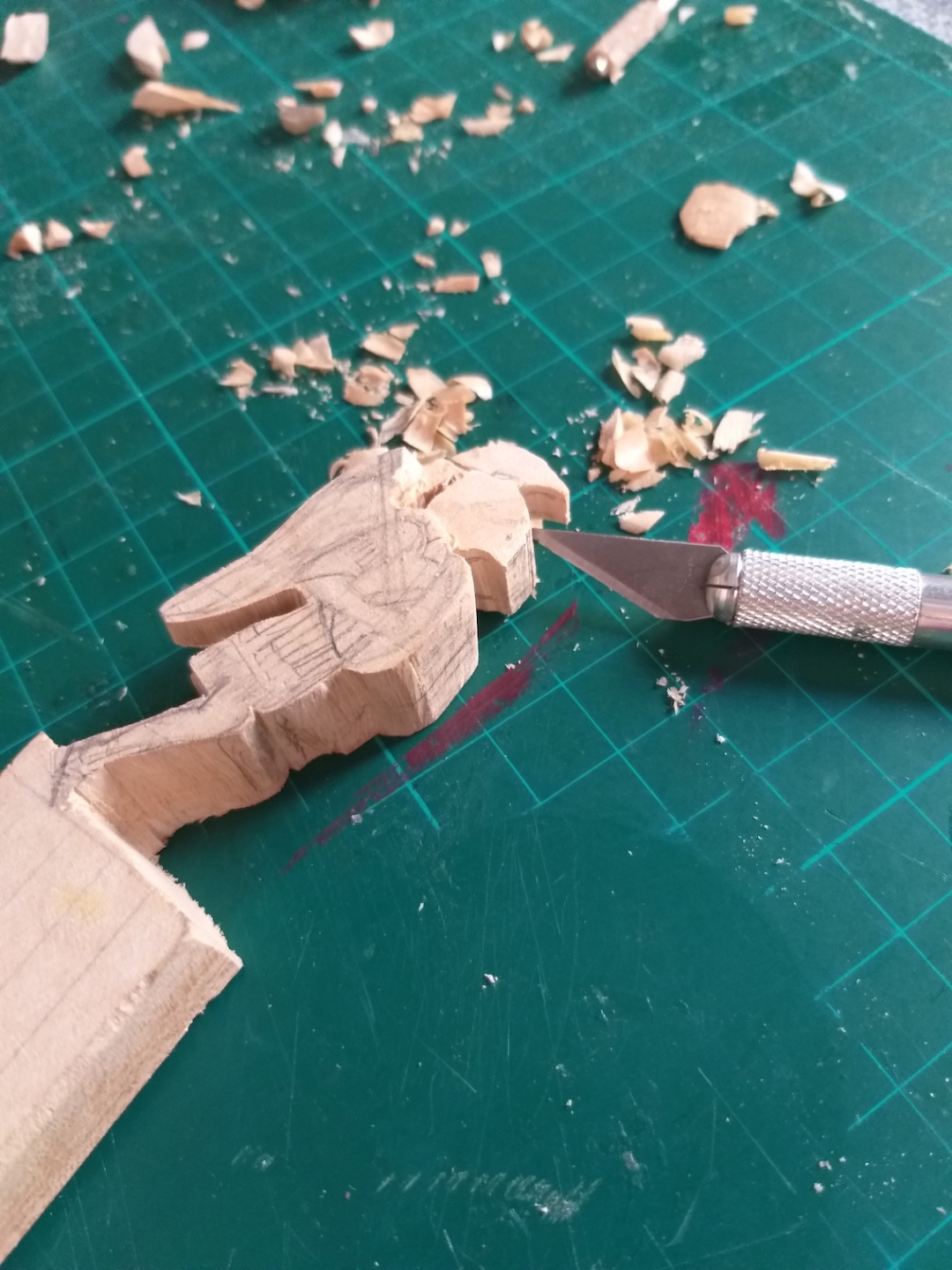

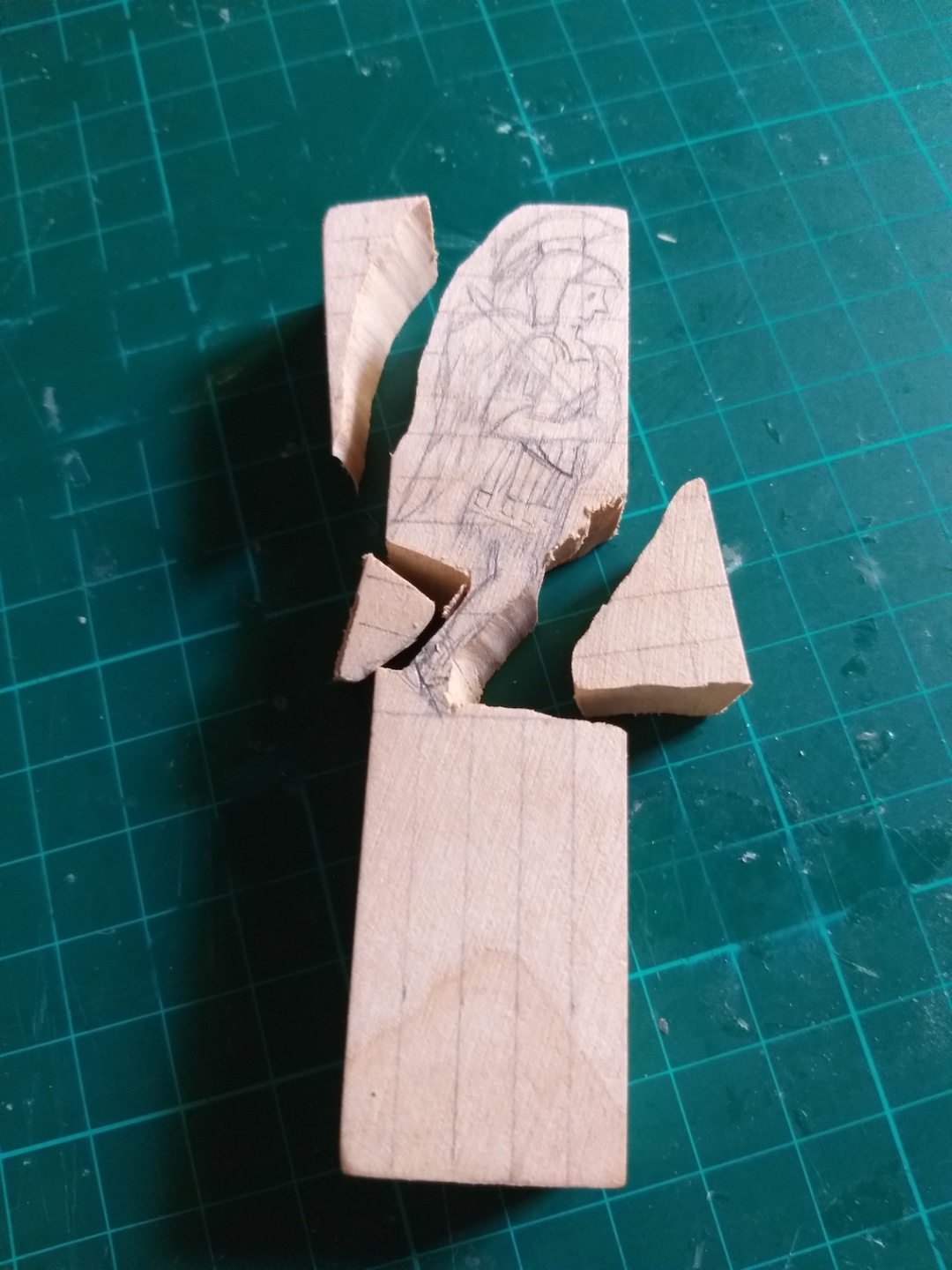

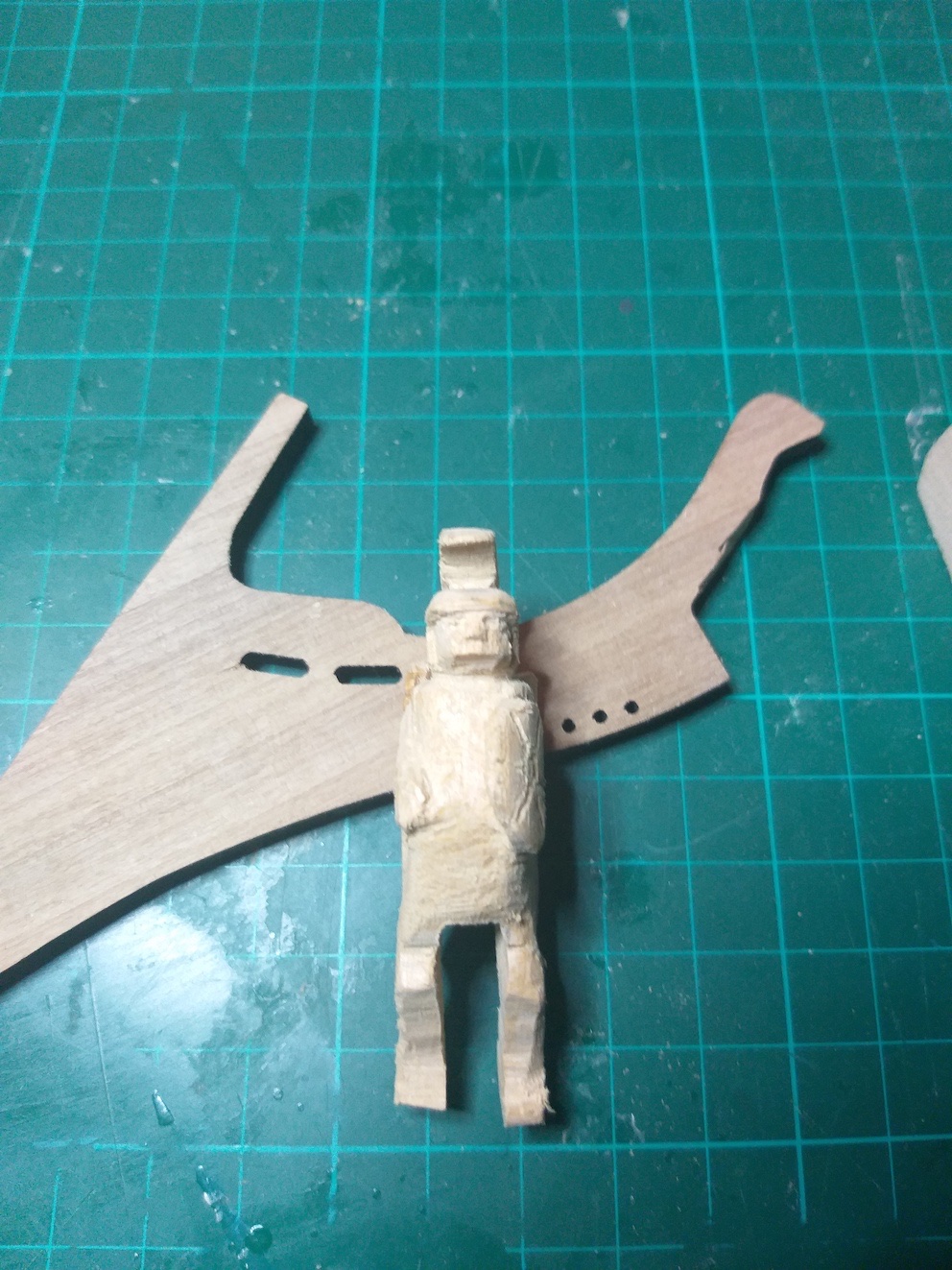

a cortar y tallar con ayuda de cúter, gubias, limas, etc. o sea, a sacar serrín...
a cortar y tallar con ayuda de cúter, gubias, limas, etc. o sea, a sacar serrín...
0306 Mascaron 03.jpg (367.13 KiB) Visto 2549 veces

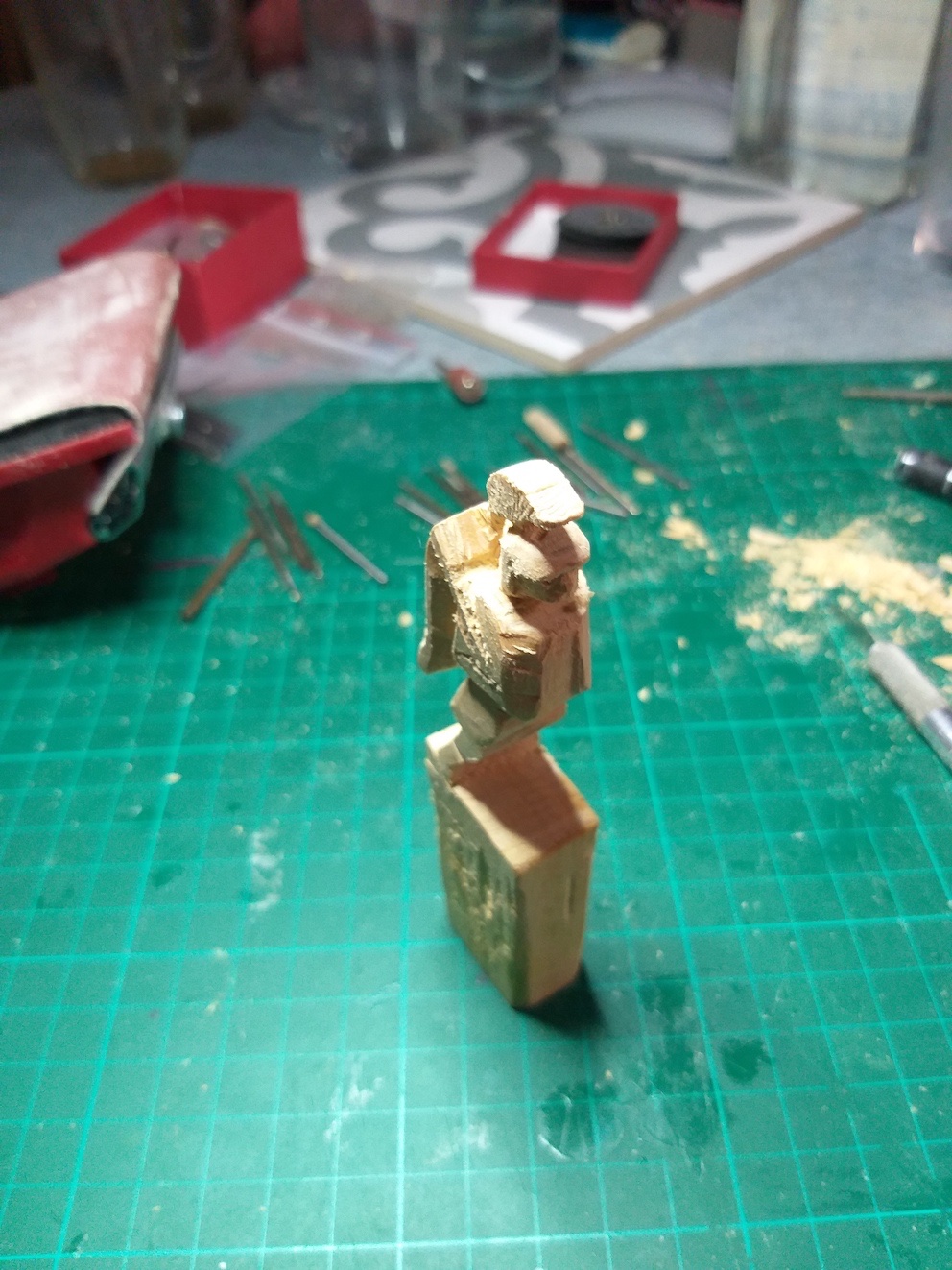

avance del trabajo. lo malo es imaginar las caras de la figura que no tengo. Me he apoyado en fotos descargadas de internet...
avance del trabajo. lo malo es imaginar las caras de la figura que no tengo. Me he apoyado en fotos descargadas de internet...
0306 Mascaron 04.jpg (303.81 KiB) Visto 2549 veces
mas de lo mismo
mas de lo mismo
0306 Mascaron 05.jpg (396.91 KiB) Visto 2549 veces
0306 Mascaron 06.jpg
0306 Mascaron 06.jpg (406.32 KiB) Visto 2549 veces
0306 Mascaron 07.jpg
0306 Mascaron 07.jpg (448.85 KiB) Visto 2549 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

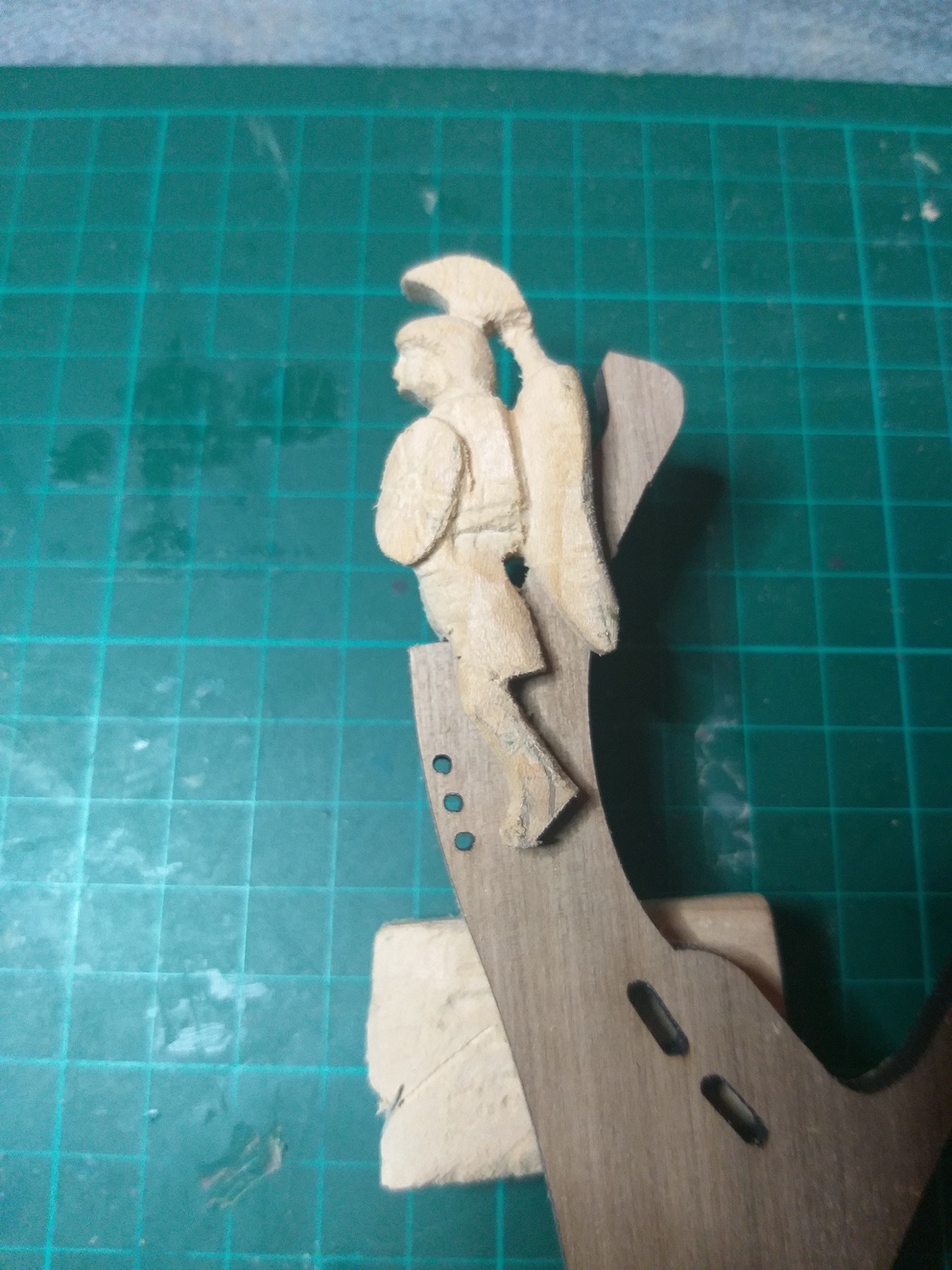

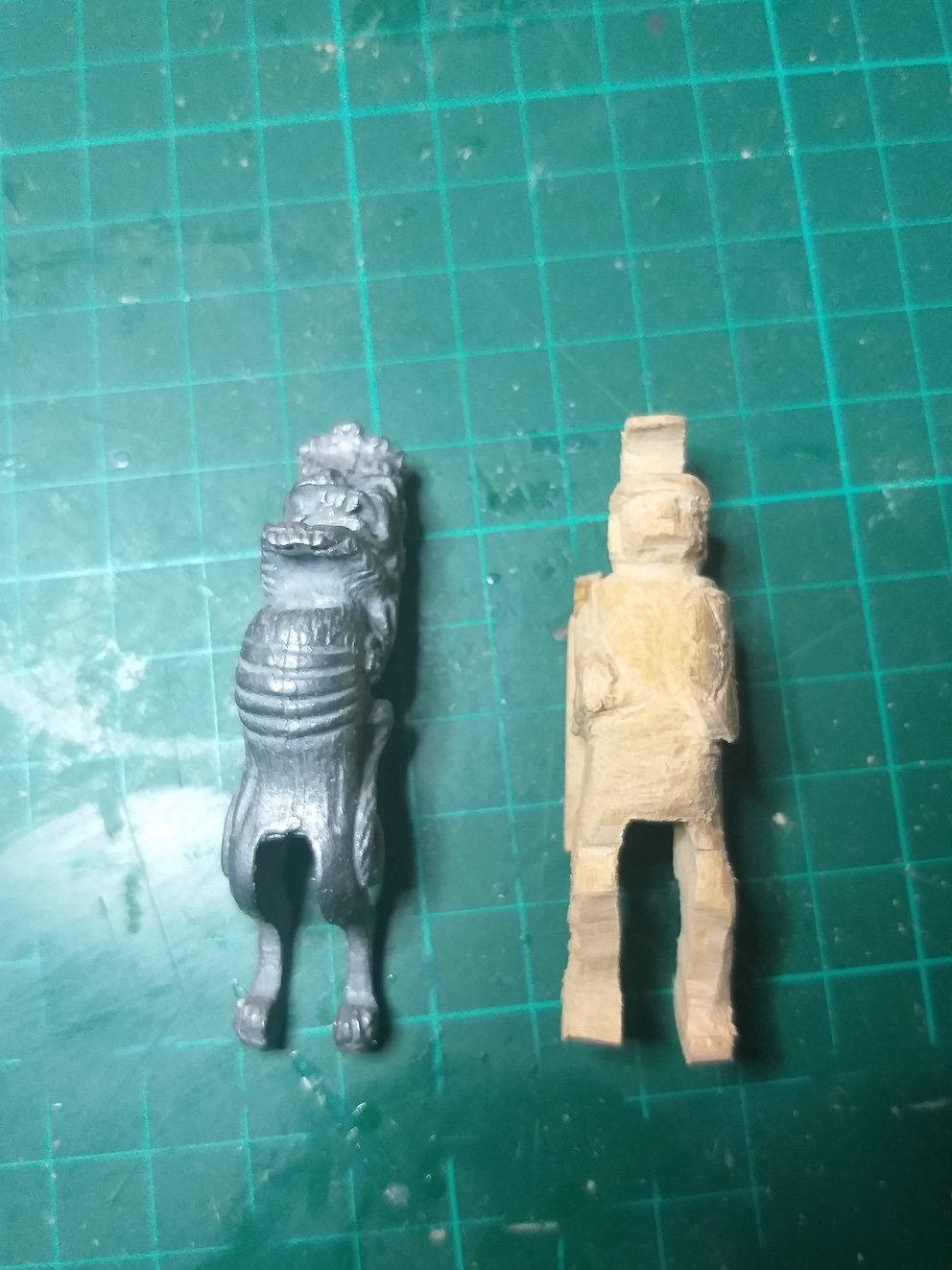

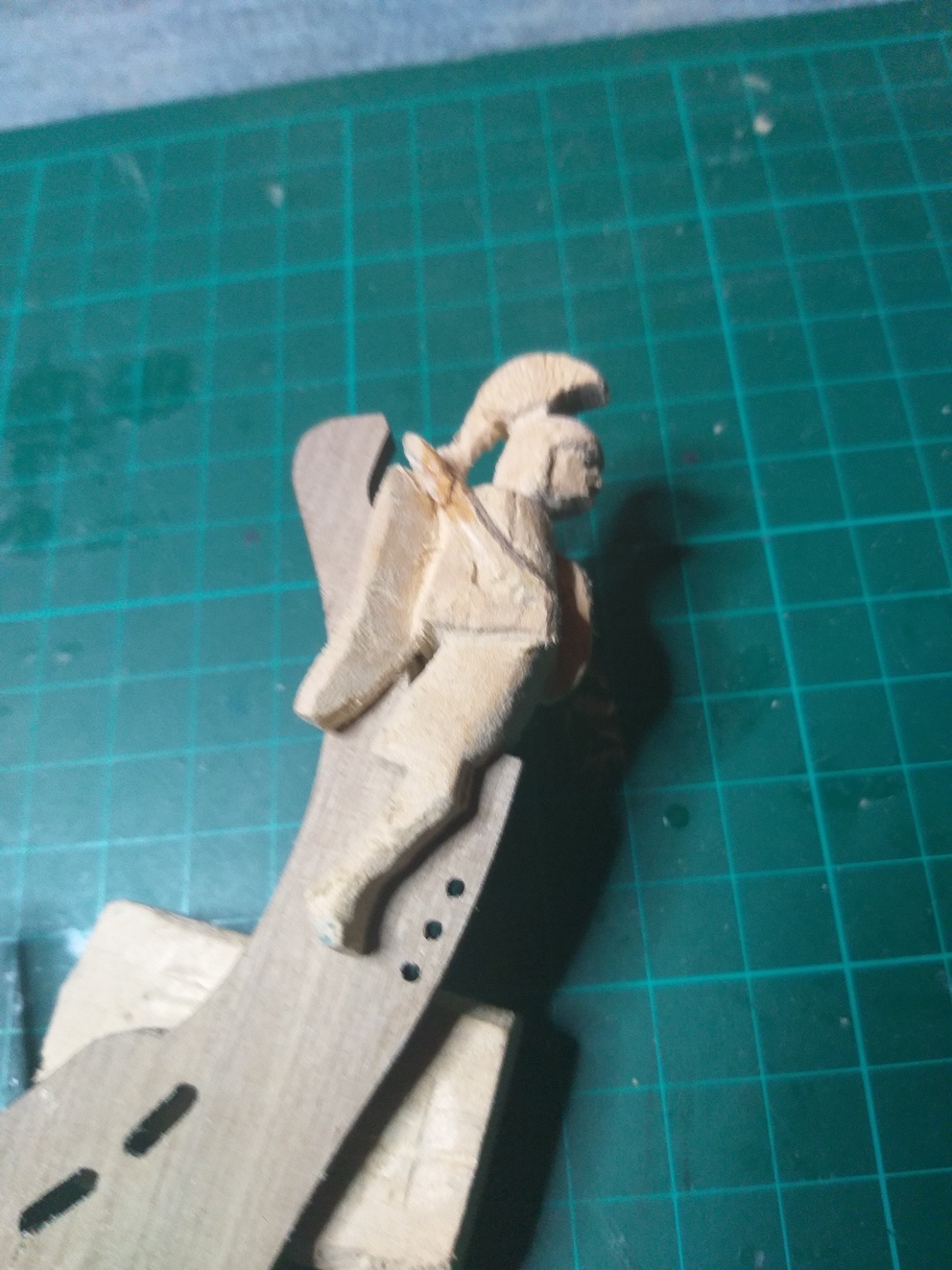

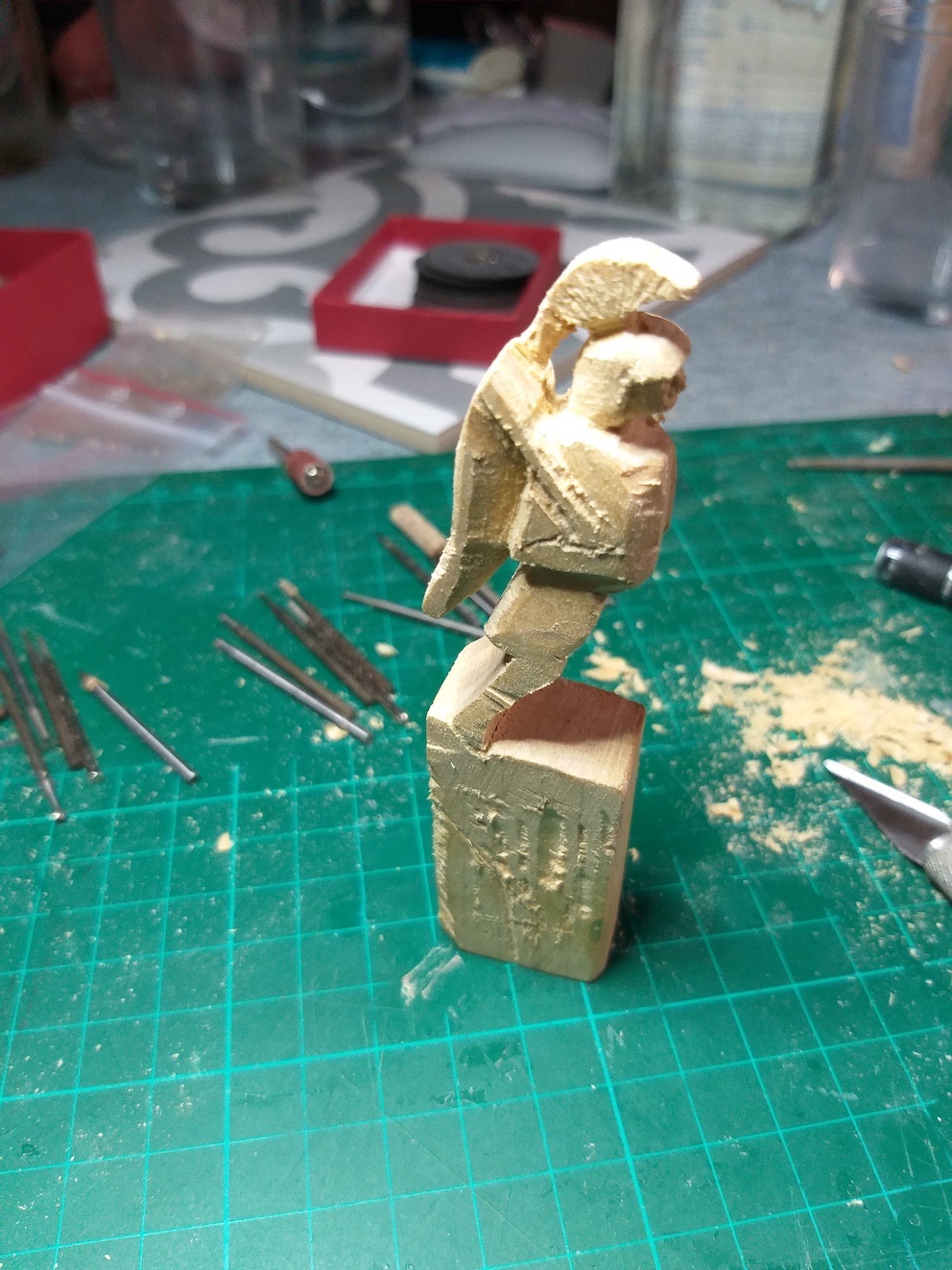

Aqui pongo imagenes del avance del trabajo, repito, sin marcar los detalles.

Durante el tallado la punta de la espada se ha ido al garete... pero nada mejor que un clarito sin cabeza y una gota de cianocrilato para reparar el tema.

Lo difícil con este tipo de madera es que los detalles no quedan bien, sumado al tamaño 5 cm de altura, es un trabajo que tiene "tela" pero que mejor que poner un mascaron tallado por ti mismo.....es el primero que hago...

Por cierto, una pregunta : El mascarón de proa del ST iba pintado con colores naturales o dorado como si fuese una figura de bronce??
Gracias
Adjuntos
0306 Mascaron 08.jpg
0306 Mascaron 08.jpg (351.39 KiB) Visto 2392 veces
0306 Mascaron 09.jpg
0306 Mascaron 09.jpg (434.8 KiB) Visto 2392 veces
0306 Mascaron 10.jpg
0306 Mascaron 10.jpg (418.69 KiB) Visto 2392 veces
0306 Mascaron 11.jpg
0306 Mascaron 11.jpg (357.07 KiB) Visto 2392 veces
0306 Mascaron 12.jpg
0306 Mascaron 12.jpg (376.62 KiB) Visto 2392 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
libra63
Colaborador
Colaborador
Mensajes: 840
Registrado: Lun Jul 06, 2020 8:22 am

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por libra63 »

Ánimo con esa talla Carlos, seguro que te quedará bien. Yo es que no me atrevo con las tallas, veo menos que pepeleches y las lupas me provocan dolor de cabeza. El león que yo tengo esta mucho mas detallado del que muestras, es de otro material. Me venía en el kit que compré de segunda mano que debe ser de los primeros. Lo que si haré será ponerle el escudo que sujetaban. Lo de pintar el mascarón sólo puedo decir que en los tres o cuatro museos que he estado todos las mascarones que mostraban, la mayoría originales, estaban pintados.


Salud

lorenzo
Construidos: Varios barquitos de casco sólido, Bergantín Corsair OcCre, San Mateo Constructo, bot de llum OcCre, CSS Alabama Mamoli.
En construcción: Santísima Trinidad de OcCre.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

Hola amigos modelistas

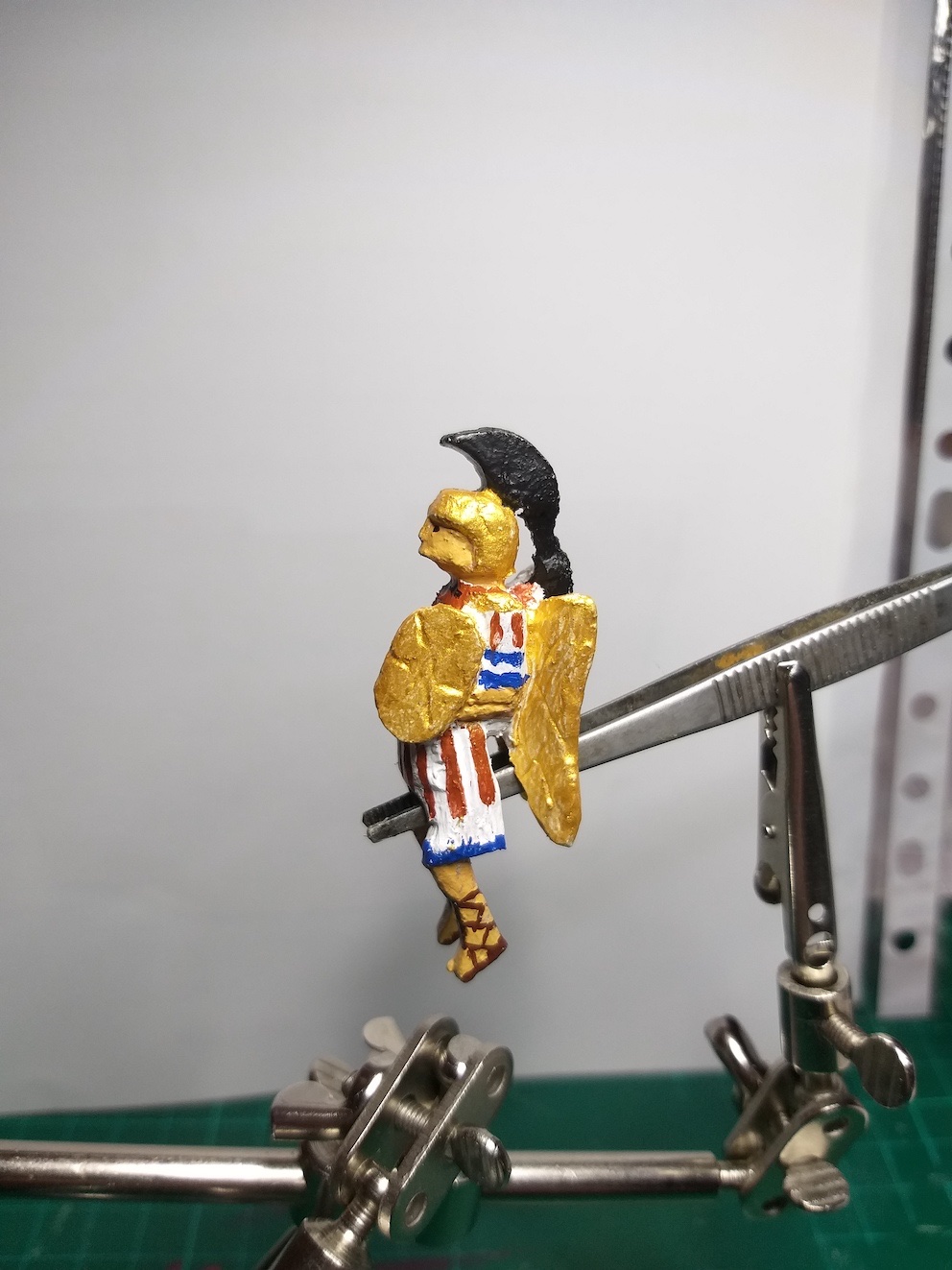

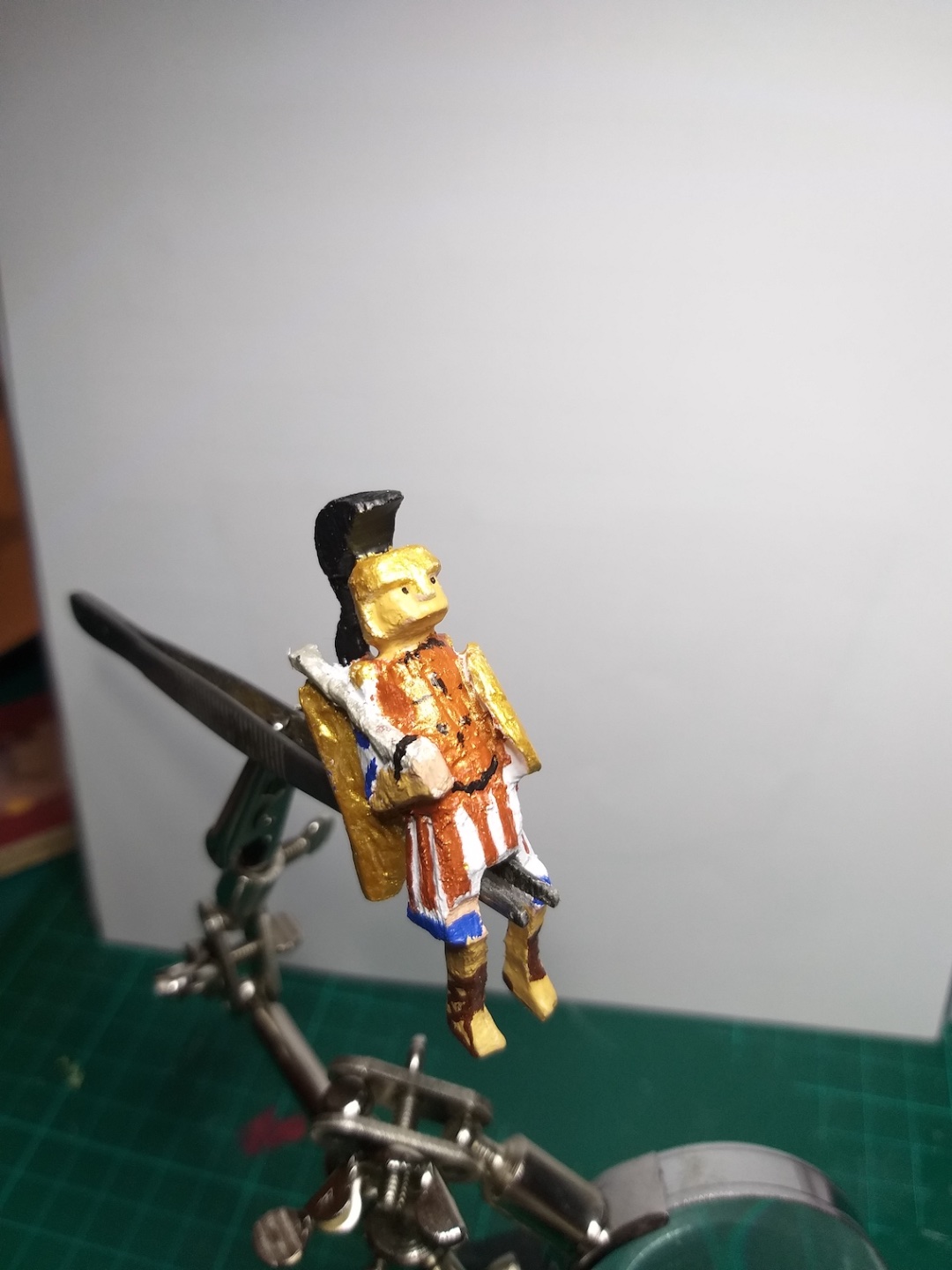

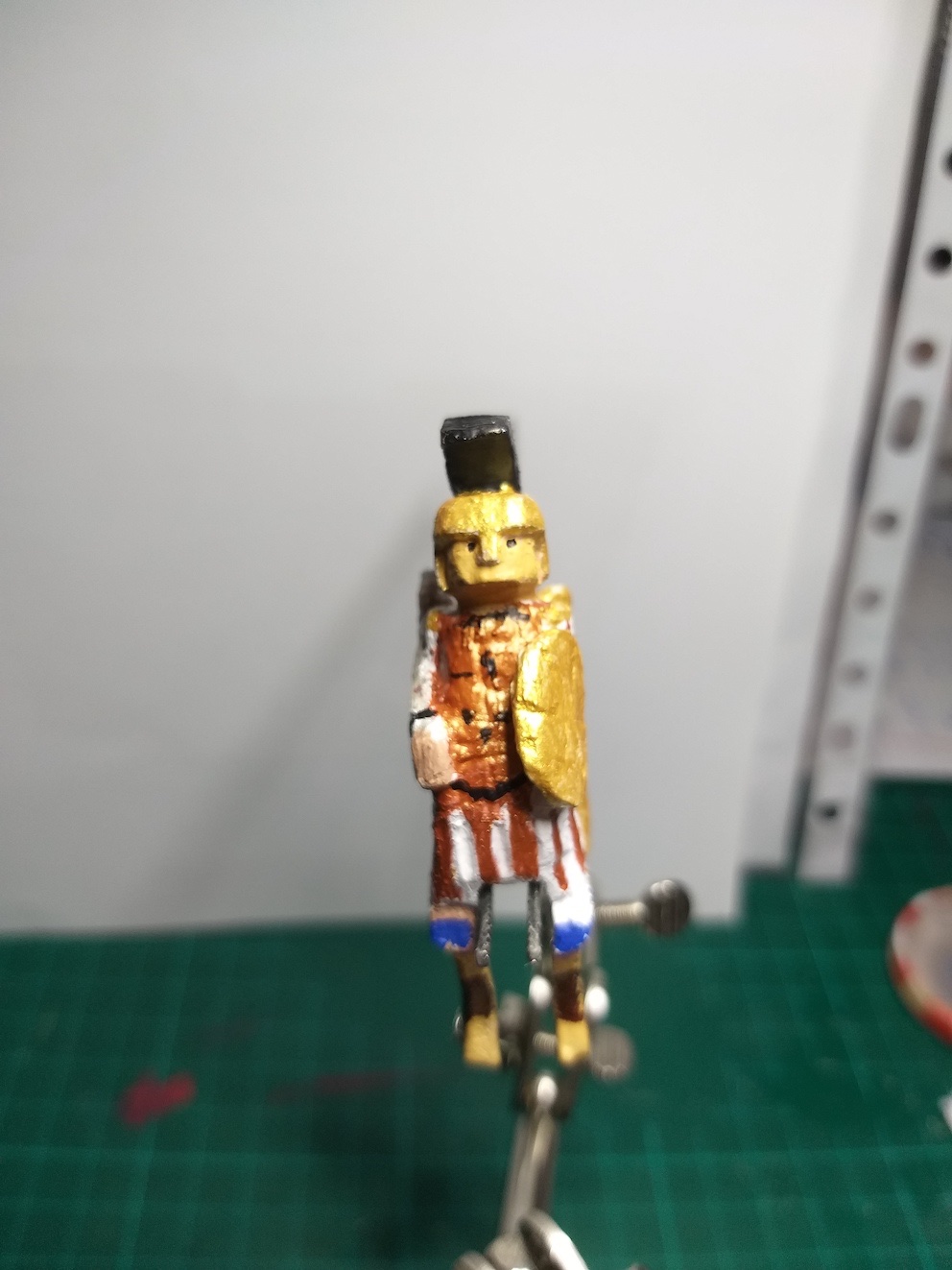

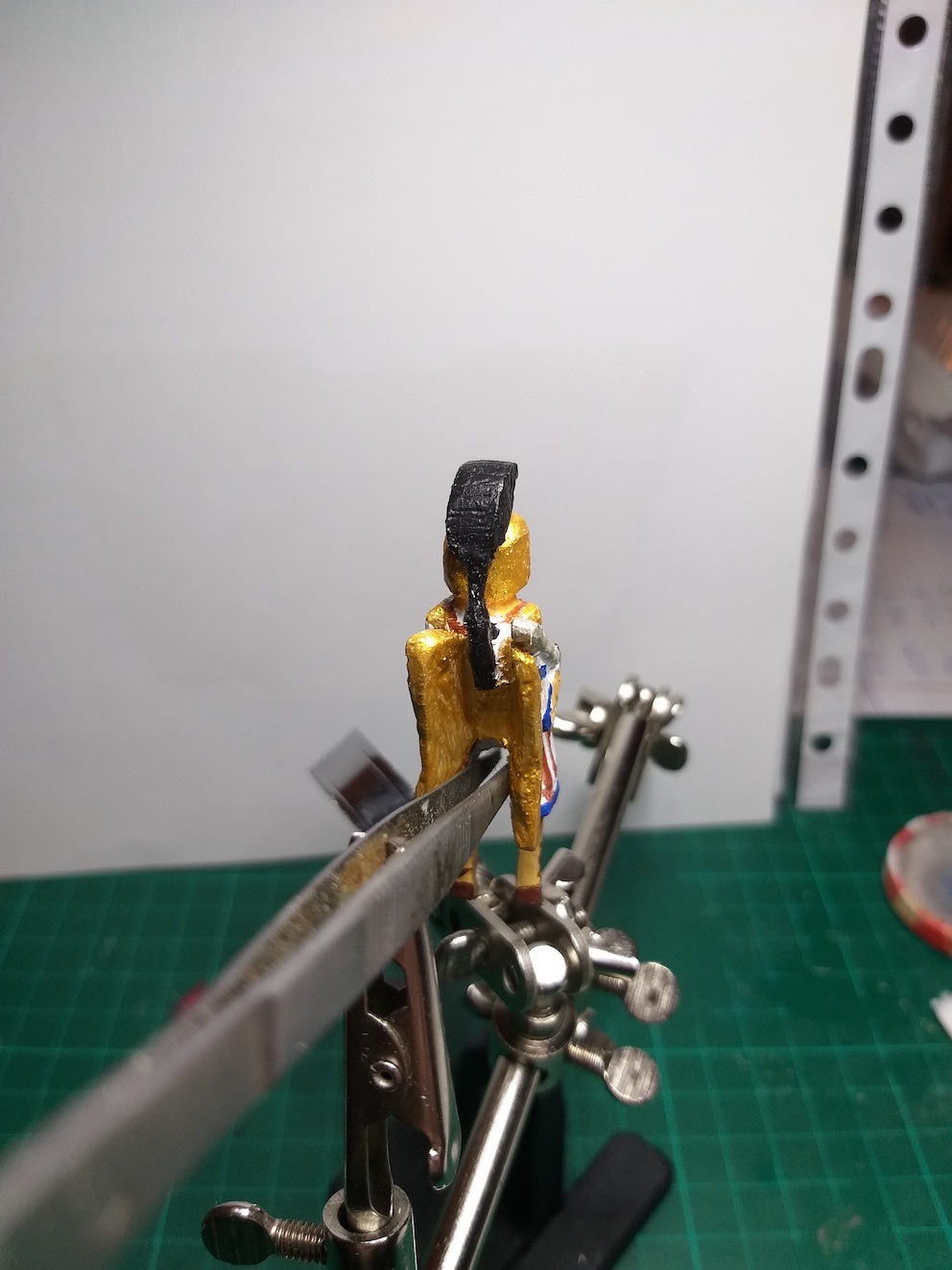

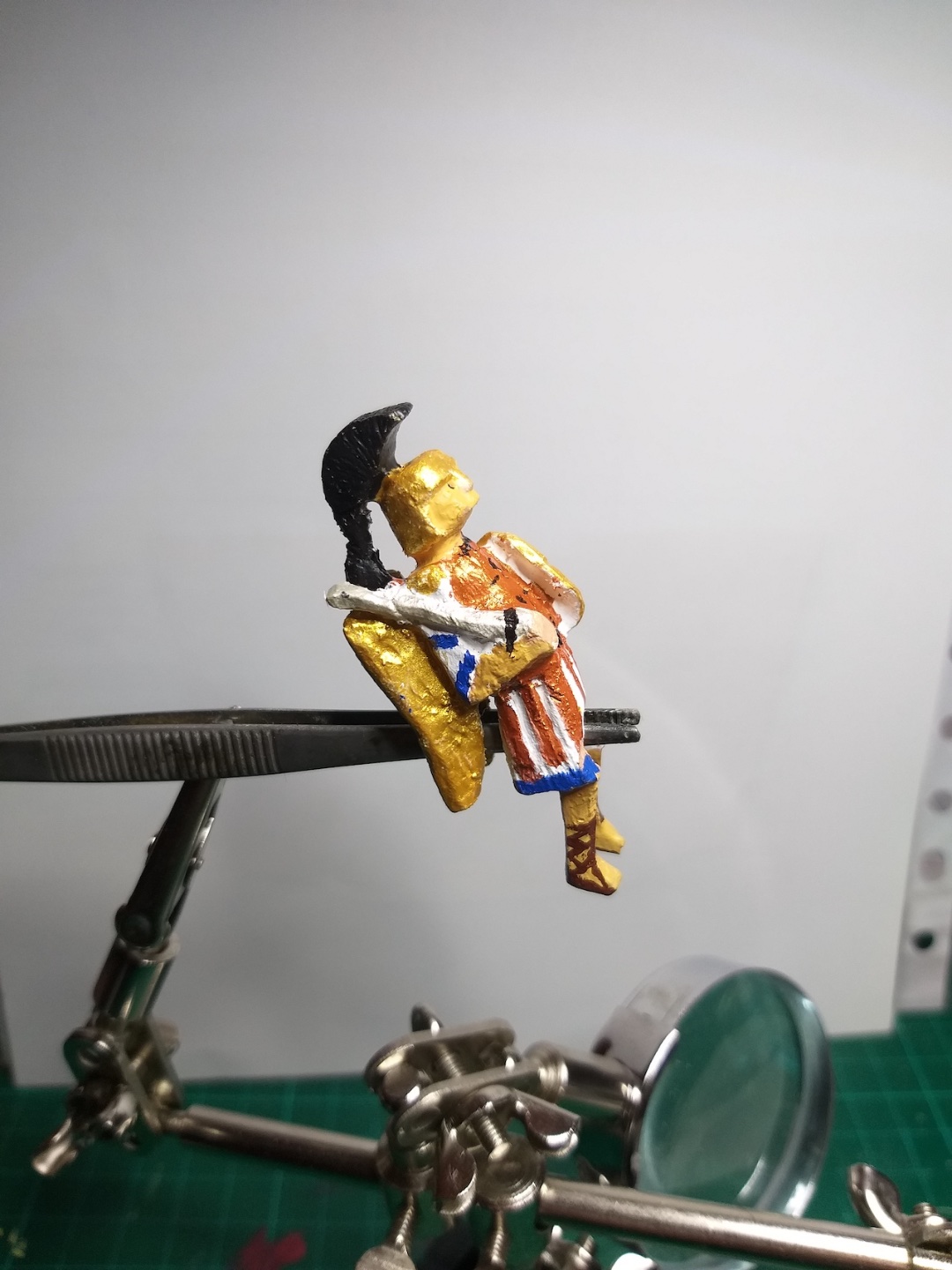

aqui os pongo el mascarón de proa, acabado.
Con 5 cm de altura, madera de tilo, ... es lo que he podido hacer.
Posiblemente la próxima vez que haga algo parecido no cogeré madera de tilo.
Adjuntos
0310 Mascarón de Proa 1.jpg
0310 Mascarón de Proa 1.jpg (257.56 KiB) Visto 2357 veces
0310 Mascarón de Proa 2.jpg
0310 Mascarón de Proa 2.jpg (282.28 KiB) Visto 2357 veces
0310 Mascarón de Proa 3.jpg
0310 Mascarón de Proa 3.jpg (276.95 KiB) Visto 2357 veces
0310 Mascarón de Proa 4.jpg
0310 Mascarón de Proa 4.jpg (278.83 KiB) Visto 2357 veces
0310 Mascarón de Proa 5.jpg
0310 Mascarón de Proa 5.jpg (243.84 KiB) Visto 2357 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

hola de nuevo.

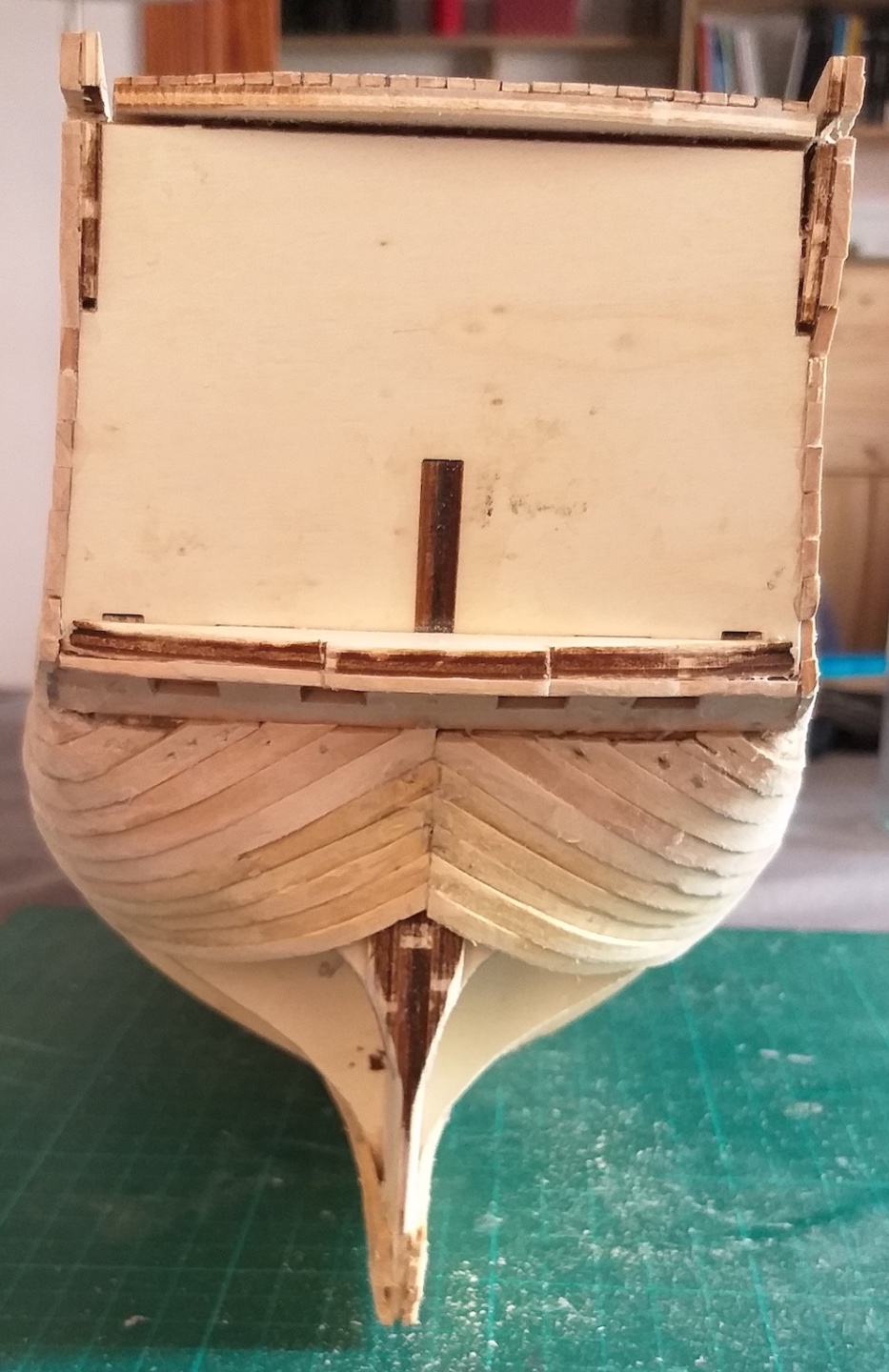

He colocado y pegado la toldilla. Ahora la rueda del timón ni se ve, pero está ahí...
He seguido colocando tracas del forro del casco, llegando a tapar las piezas que contienen los agujeros de los cañones, abriendo los huecos de estas ventanas y ahora prosigo con el forro del casco, la obra viva.
Pongo listones de tilo blancos, en lugar de los listones de sapely del kit, porque como voy a forrarla de placas de cobre, no se verá.

Para realizar el forro de la obra viva he calculado las longitudes de cada cuaderna y hallado el numero de tracas, que será de 28 de 5 mm.
Evidentemente la anchura de los listones irá disminuyendo conforme se acerquen a la proa y popa. Las anchuras van desde 3,2 mm hasta 5 mm y 3,2 en popa.
Por otro lado, los listones, como ya venia haciendo, los coloco de una longitud variable, por las cuadernas. Es decir, no coloco un listón de proa Apopa, sino que lo parto en 3 o 4 trozos y varía su colocación en cada fila.

Tambien he empezado a lijar la parte del forro puesta... para que quede completamente liso. También he tenido que sustituir algún listón, por no gustarme como quedó puesto....

Otro trabajo realizado ha sido el forro interior de las amuras. Bien, esta fase será más lenta al tener que trabajar la anchura del listón.
Adjuntos

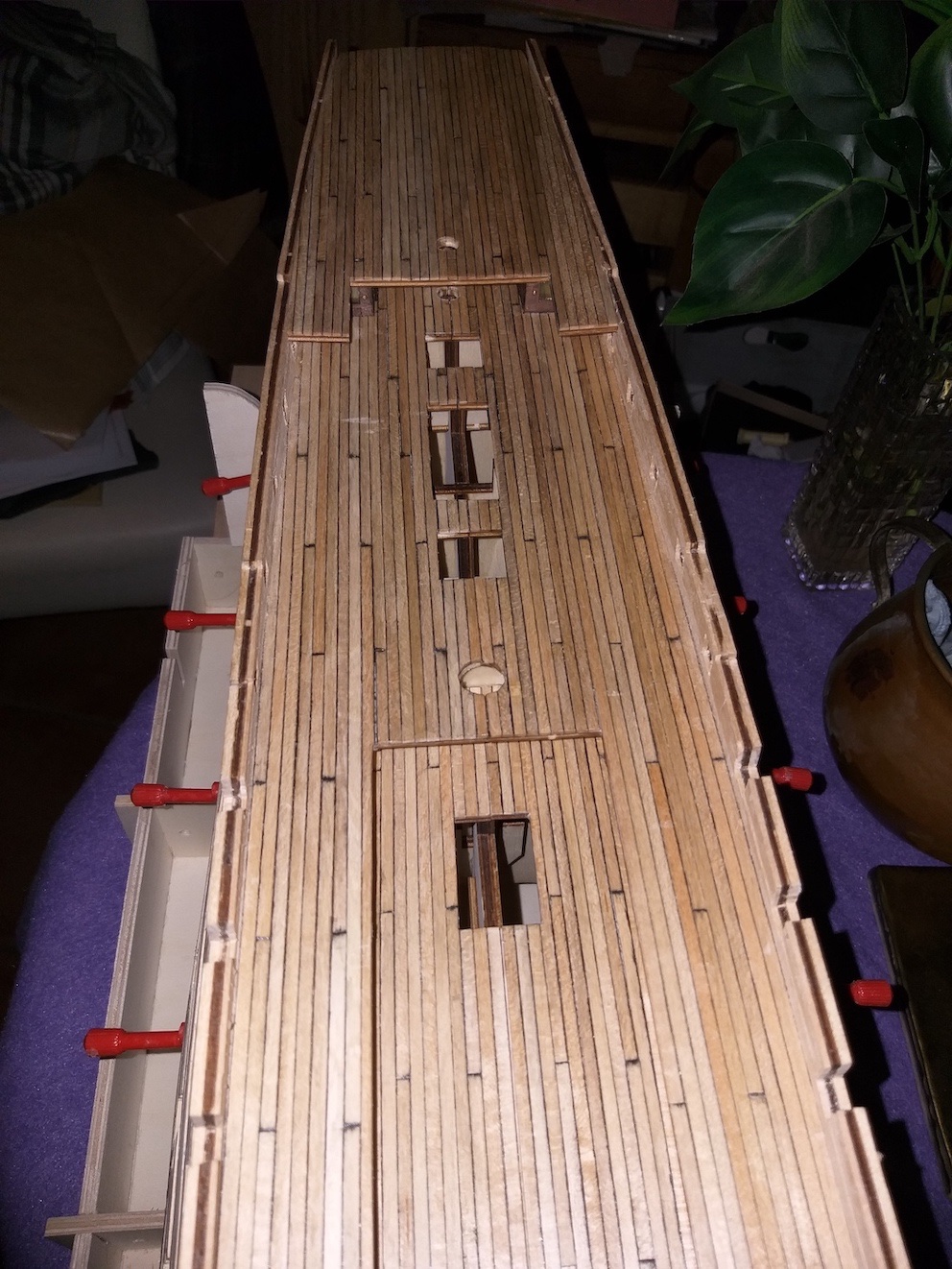

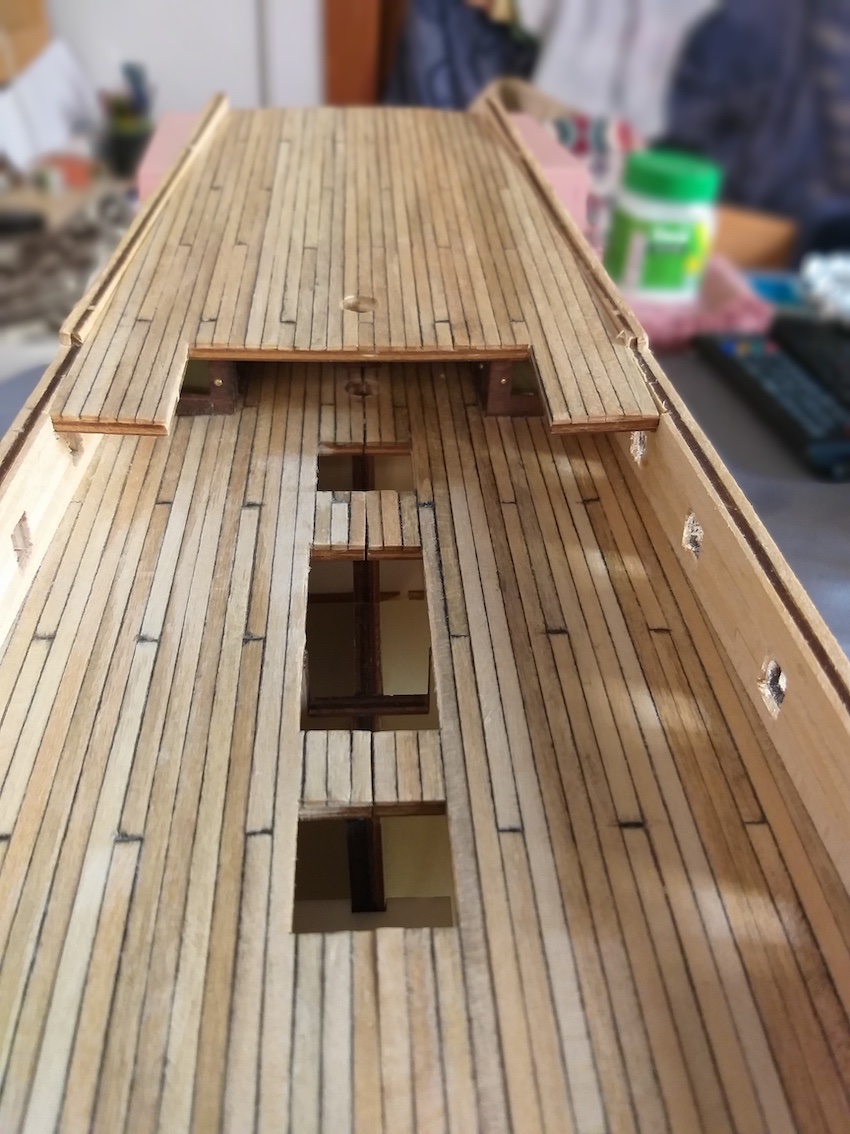

La cubierta de la toldilla la he realizado como comentamos, tapando los huecos que trae el kit, ya que no existían en la realidad.
La cubierta de la toldilla la he realizado como comentamos, tapando los huecos que trae el kit, ya que no existían en la realidad.
0320 toldilla.jpg (463.97 KiB) Visto 2324 veces
0320 forro obra muerta 1.jpg
0320 forro obra muerta 1.jpg (381.26 KiB) Visto 2324 veces
0320 forro obra muerta 2.jpg
0320 forro obra muerta 2.jpg (178.54 KiB) Visto 2324 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

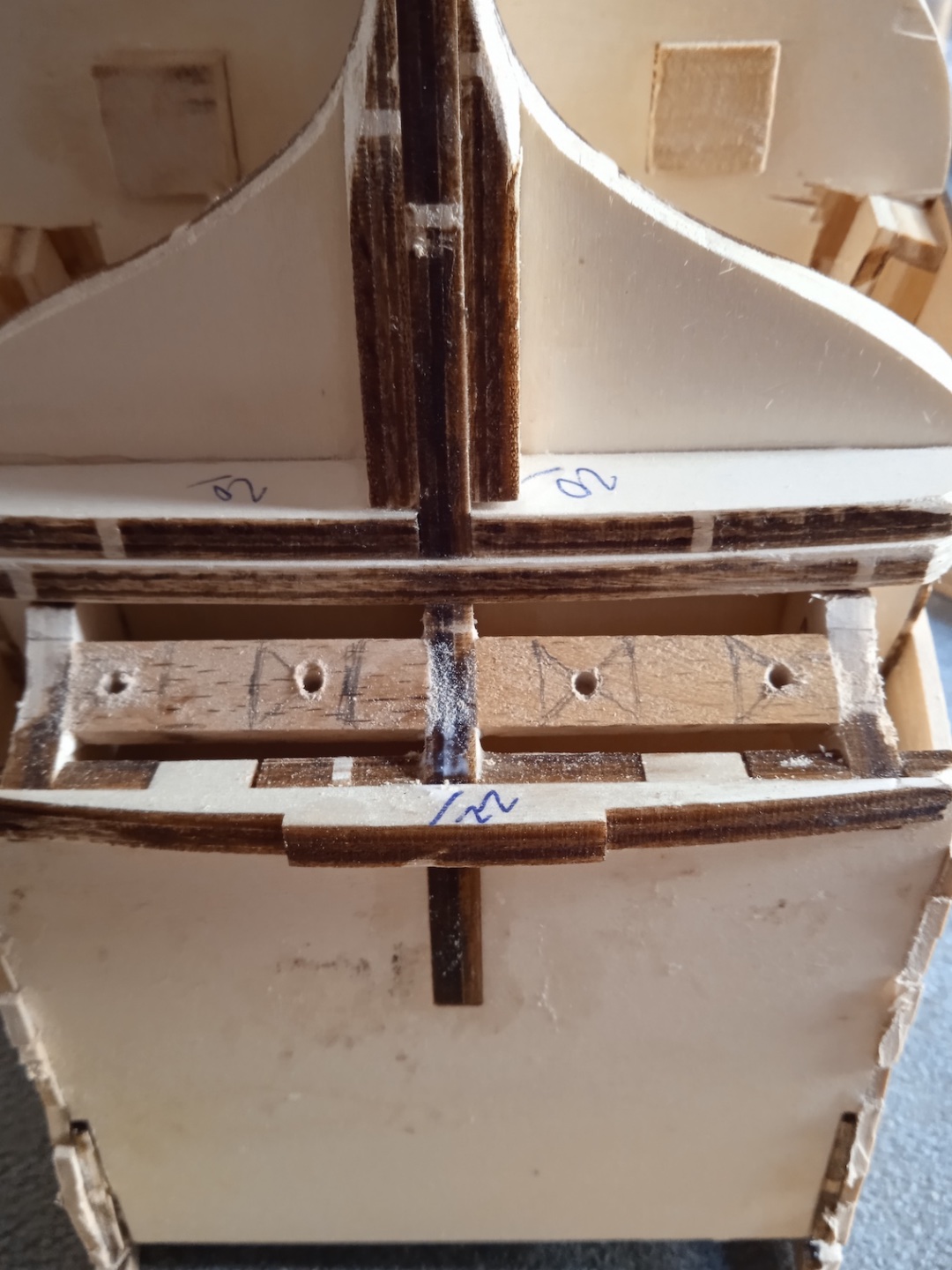

Como se puede ver en las fotos anteriormente expuestas, he cortado y montado una "mesa de trabajo" similar a la que existe en la web de Occre, suponiendo/calculando las medidas en función de lo que me parece... porque no existen medidas en las fotos de Occre.

Ahora tendré que ponerle un poco de protección a los lados de la piezas que sujetan el modelo.
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
libra63
Colaborador
Colaborador
Mensajes: 840
Registrado: Lun Jul 06, 2020 8:22 am

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por libra63 »

Muy bien esa mesa! :handgestures-thumbupright:


Salud


lorenzo
Construidos: Varios barquitos de casco sólido, Bergantín Corsair OcCre, San Mateo Constructo, bot de llum OcCre, CSS Alabama Mamoli.
En construcción: Santísima Trinidad de OcCre.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

Buenos días, amigos modelistas

Sigo con el forro del casco.
Ahora me he fijado que la cubierta de la toldilla me ha quedado baja, o las bordas bajas. Es cierto que en las fotos del kit suelen ser bajas, pero no tanto... por lo que pondré un latón elevando 2 mm estas bordas en la toldilla.

¿os parece? o lo dejaríais así. Gracias
Adjuntos
0326 TOLDILLA.jpg
0326 TOLDILLA.jpg (290.97 KiB) Visto 2455 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

libra63 escribió: Lun Mar 21, 2022 10:22 am Muy bien esa mesa! :handgestures-thumbupright:


Salud


lorenzo

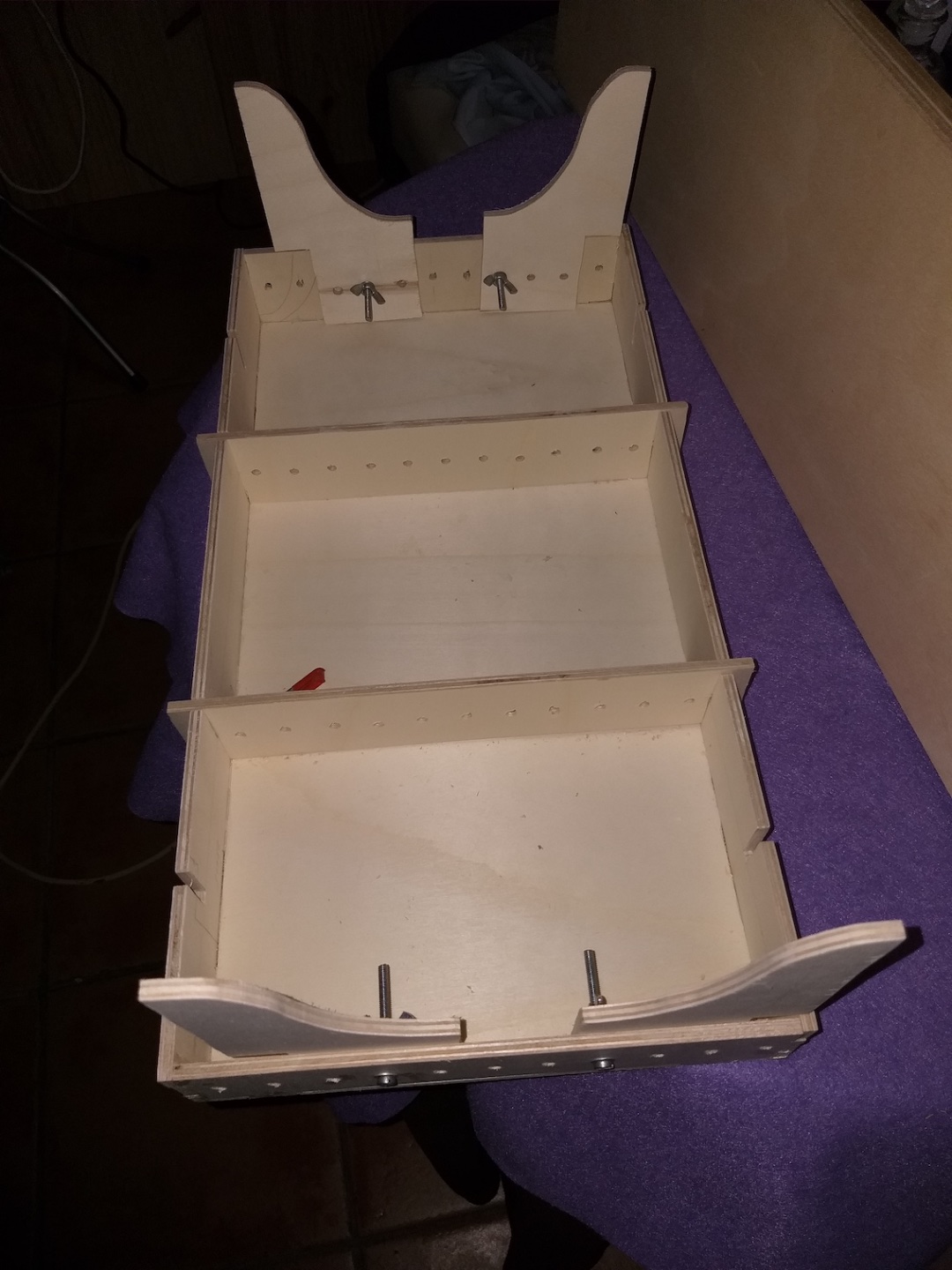

Gracias. No me quejo. me ha quedado bien para lo que yo quiero. Las medidas las he puesto un poco superiores en la bandeja inferior (altura) y el resto son aproximadas a las que se "deducen" de las fotos de occre.
Adjuntos
0326 mesa de trabajo.jpg
0326 mesa de trabajo.jpg (316.86 KiB) Visto 2455 veces
El modelismo es un vinculo más que nos une a las personas.
Avatar de Usuario
libra63
Colaborador
Colaborador
Mensajes: 840
Registrado: Lun Jul 06, 2020 8:22 am

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por libra63 »

CarlosGonzalez escribió: Sab Mar 26, 2022 3:13 pm Buenos días, amigos modelistas

Sigo con el forro del casco.
Ahora me he fijado que la cubierta de la toldilla me ha quedado baja, o las bordas bajas. Es cierto que en las fotos del kit suelen ser bajas, pero no tanto... por lo que pondré un latón elevando 2 mm estas bordas en la toldilla.

¿os parece? o lo dejaríais así. Gracias

A mi incluso me han quedado mas bajas ya que forré dos veces la toldilla. Podemos fijarnos en el modelo de Liberto para hacernos una idea.


Salud


lorenzo
Construidos: Varios barquitos de casco sólido, Bergantín Corsair OcCre, San Mateo Constructo, bot de llum OcCre, CSS Alabama Mamoli.
En construcción: Santísima Trinidad de OcCre.
Avatar de Usuario
CarlosGonzalez
Incondicional
Incondicional
Mensajes: 701
Registrado: Mié Ago 23, 2006 9:37 am
Ubicación: VALENCIA

Re: SANTISIMA TRINIDAD x n, de Carlos

Mensaje por CarlosGonzalez »

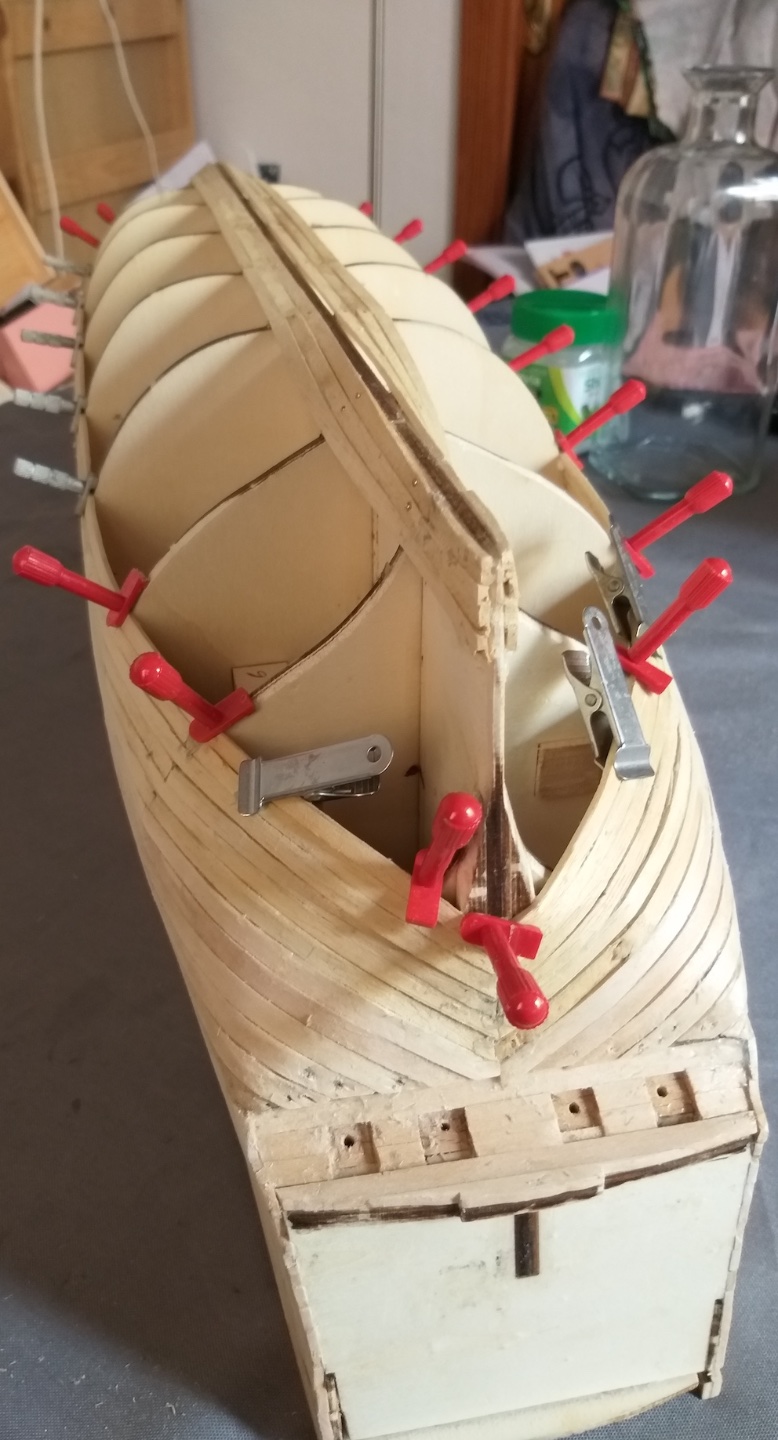

Sigo poniendo listones de la obra viva, que como dije, estoy haciéndola como era en estos navíos, los listones van reduciendo su anchura cuando se aproximan a popa y proa. también pongo los listones en trozos según las cuadernas. Aqui decir que el modelo de Occre tiene solo 11 cuadernas (falsas cuadernas) y la verdad se agradecería alguna que otra más. El Uss Constitution de model shipways, por ejemplo, tiene 17 cuadernas además de los tacos en proa y popa lo que ayuda, sin duda, la colocación de las tracas. Las explicaciones en el ST de OCCRE dejan mucho que desear, bueno, mas bien son inexistentes. Si comparamos las instrucciones e imágenes del modelo que Occre realizó para Altaya, El San Felipe, que he construido y figura el hilo en este foro, viewtopic.php?f=58&t=13534 y que se pueden descargar en la web de planeta deagostini, https://www.deagostini.com/es/assembly-guides/ son muy buenas... supongo que Altaya como editora exigió a Occre una mejor elaboración de las instrucciones paso a paso....lo que demuestra que estas instrucciones se pueden hacer bastante, pero bastante mejor... como si el precio de estos kits de Occre fuese barato...!!!!
También es cierto que si en esta web de planeta de Agostina, miras las instrucciones del HMS Victory, fabricado por una marca extranjera (no se cual es) y las que acabo de comentar del San Felipe, hay diferencia... son mucho mejores las instrucciones del HMS Victory.

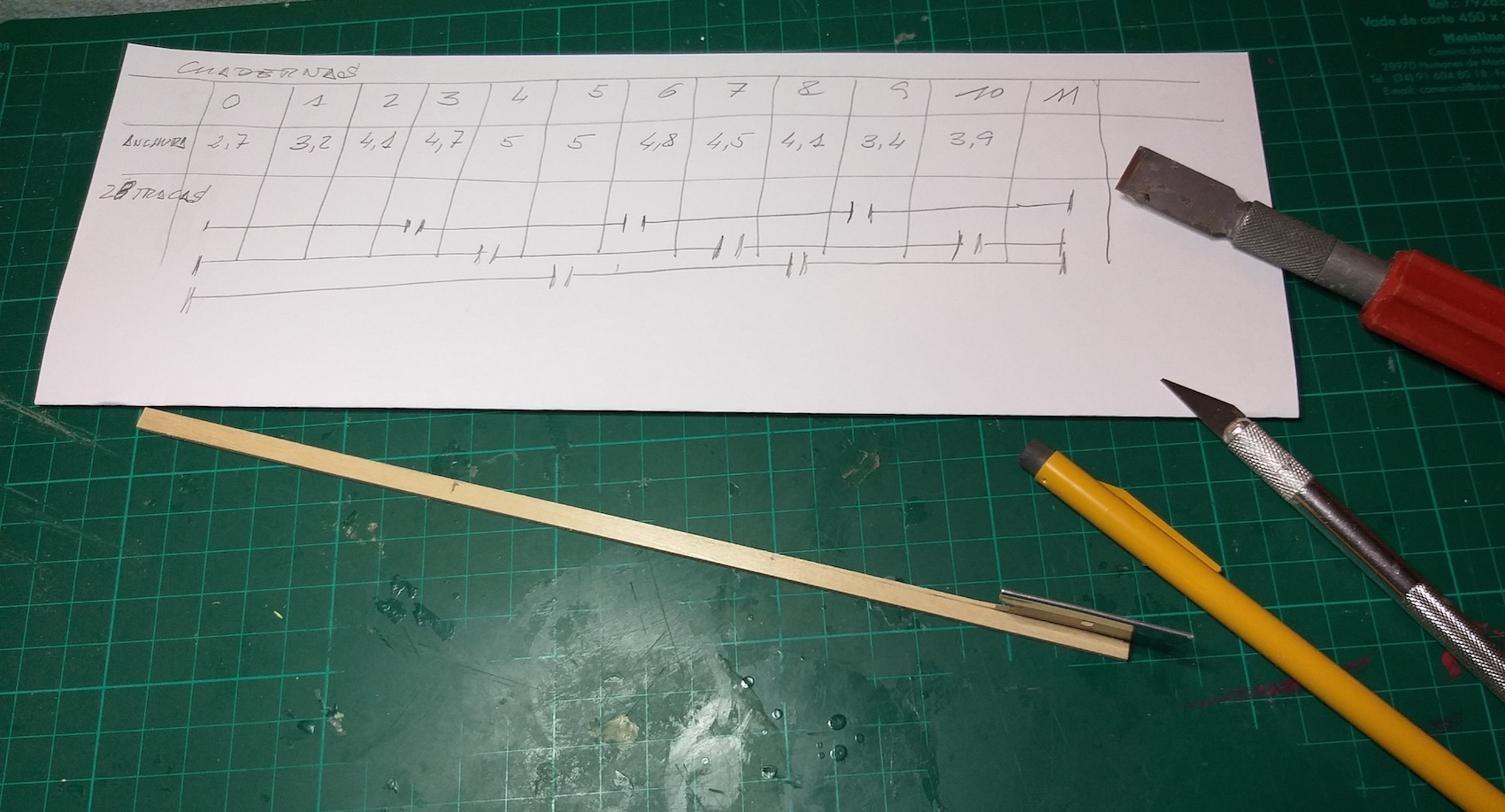

Para la reducción de la anchura de las tracas y su colocación, he elaborado unos cálculos que pongo en la primera foto. El corte lo hago con ayuda de cúter o cuchillas de corte. La madera que utilizo en este paso son de unos listones que compre y corté con ayuda de la proxxon, de no se qué material.... total, mientras se dejen trabajar ya va bien, ya que los forraré de placas de cobre.

Y me direis.... por qué me esmero en la colocación de los listones si luego irá forrado? pues bien mirado, no tiene sentido colocar los listones como podría ser en realidad y luego poner el forro de cobre, pero como otros también pensaran, vamos a construir lo mejor que sepamos o podamos...¿no? por ejemplo también he puesto compartimentos y las ruedas del timón que al colocar la toldilla caso no se ven..,. pero los que hemos construido así, lo sabemos y nos ha gustado hacerlo.

Bien, respondiendo a la sugerencia de Lorenzo, que desde aqui agradezco, efectivamente mirando el modelo de Liberto se encuentran respuestas. El trabajar a esa escala permite mayor detalle. En mi caso, no se por qué ha venido ese fallo, las piezas que tienen los agujeros de las ventanas de los cañones están colocadas como pone las instrucciones e imágenes y la cubierta también.... Pero todo esto tiene arreglo. Pondré un listón de 2 ó 3 mm de alto sobre las bordas actuales, forrando por ambos lados y listo.

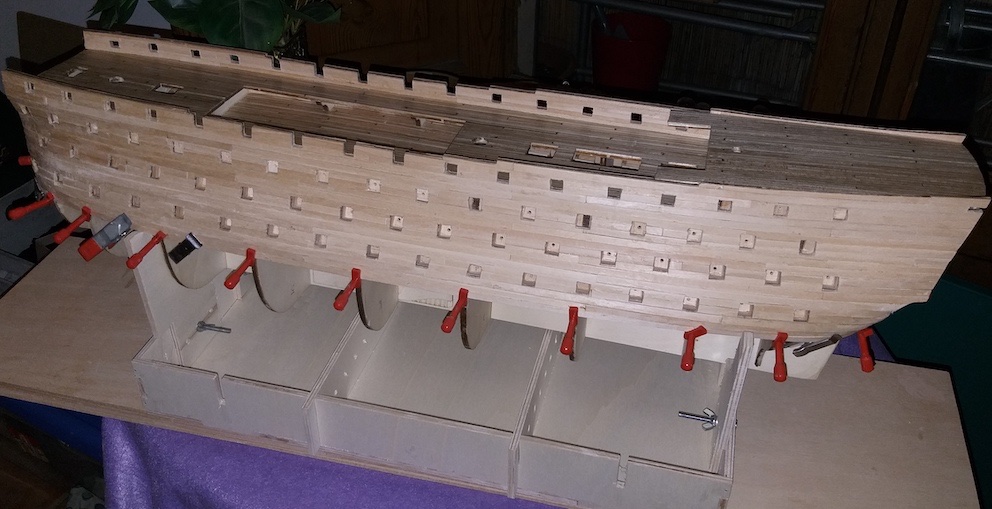

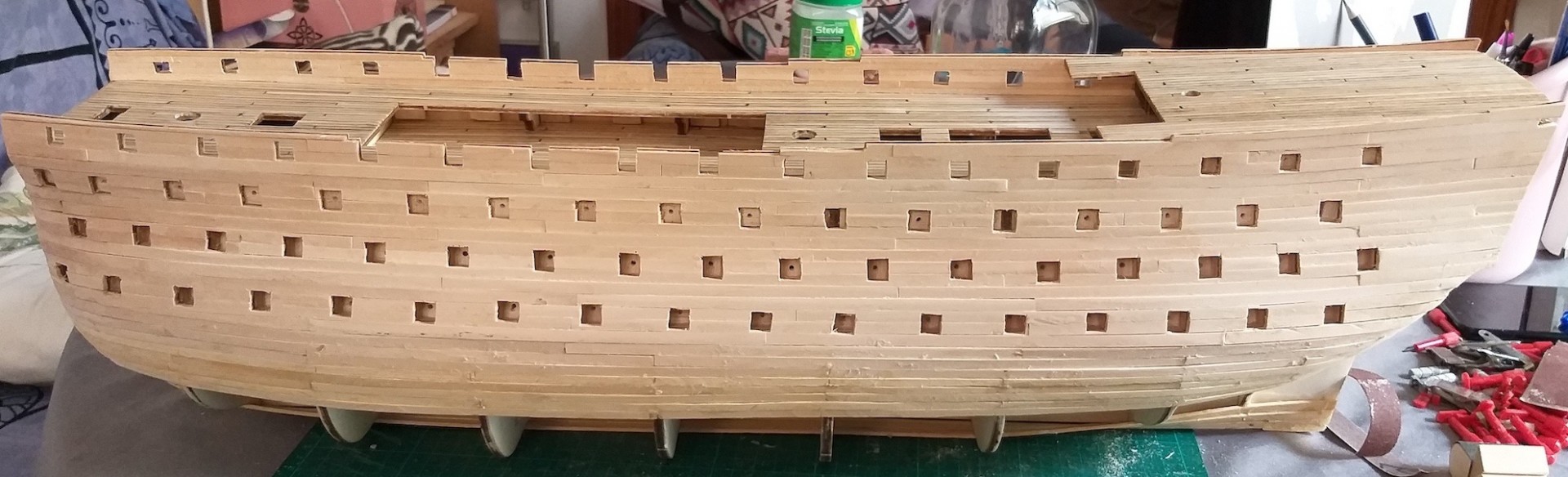

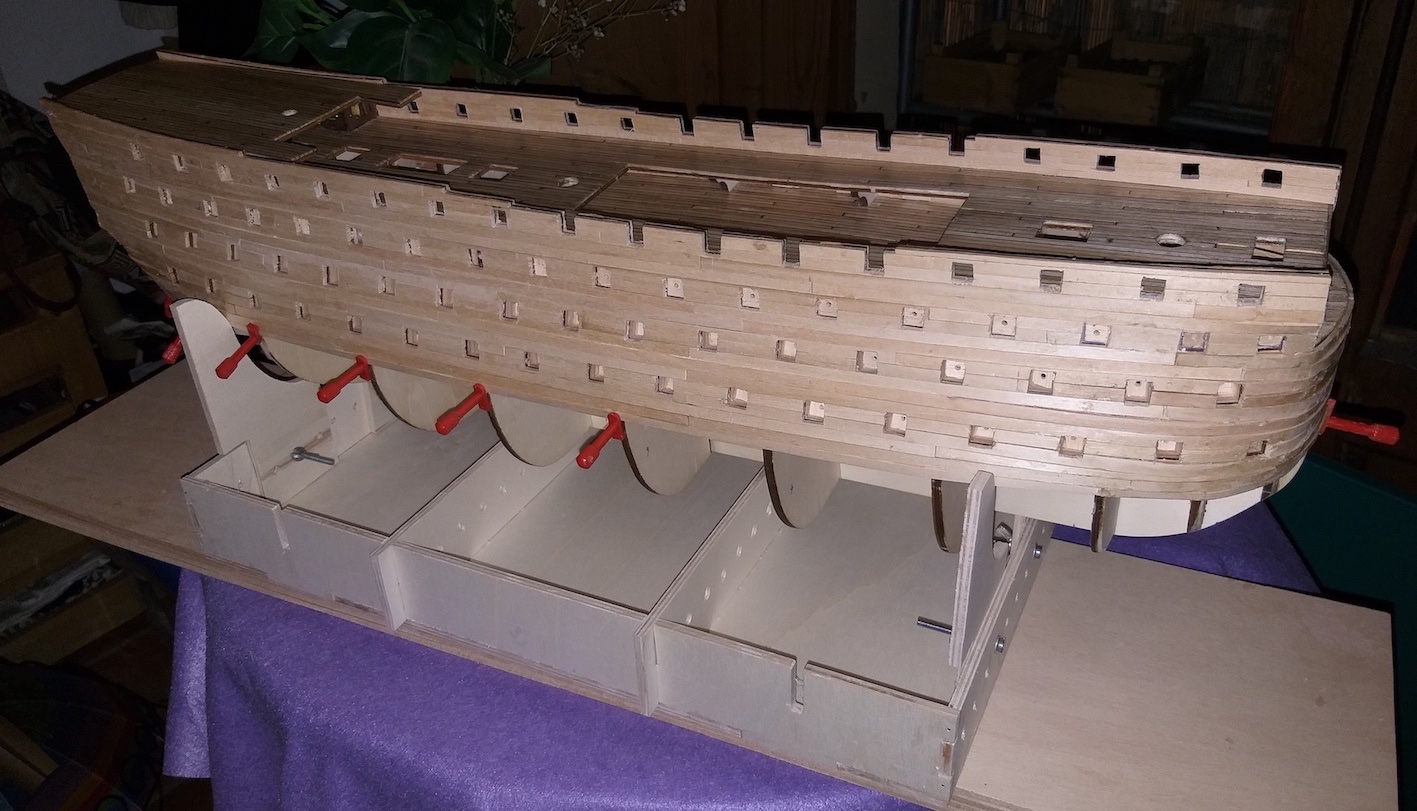

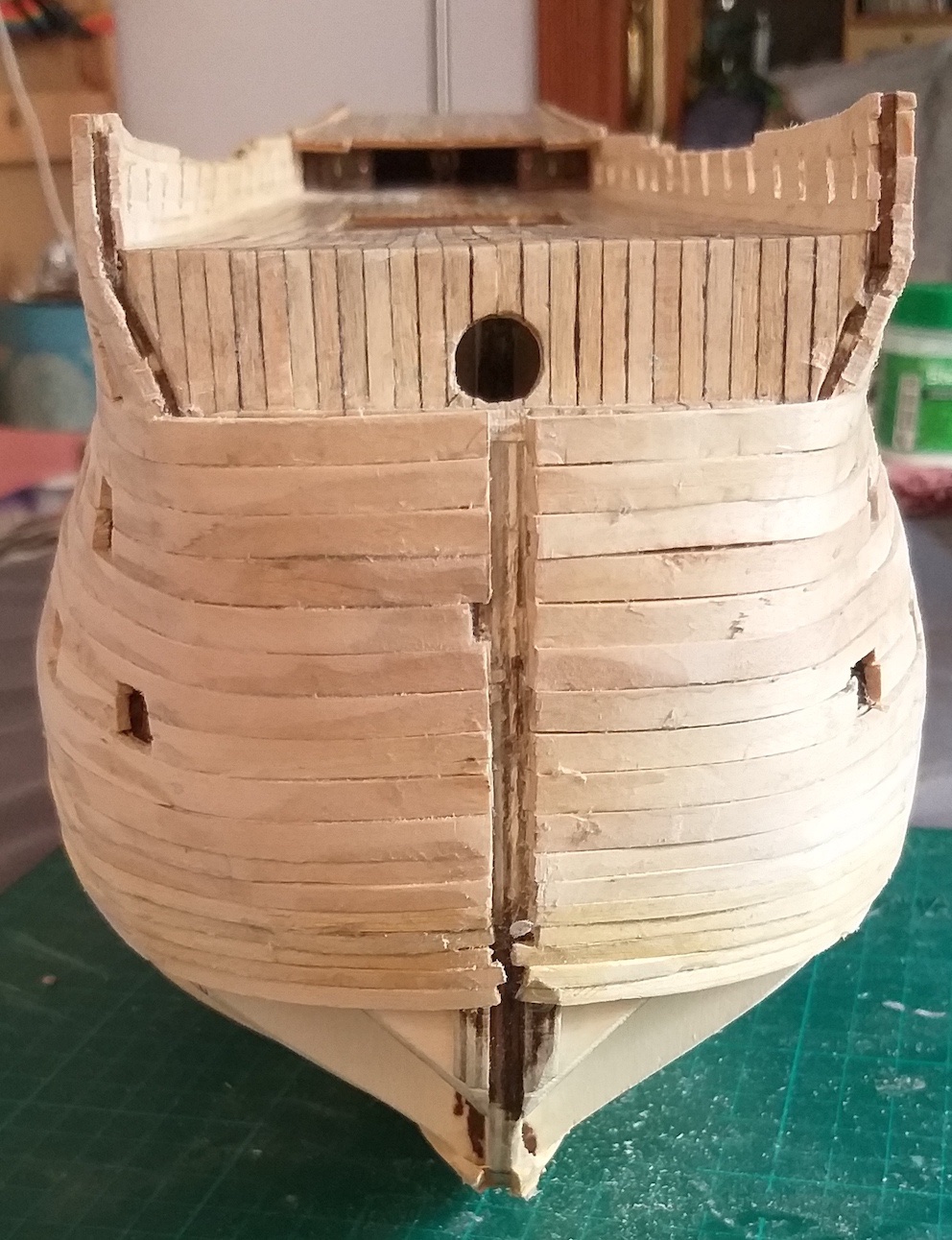

Os pongo unas fotos del avance del casco, sin limpiar.... es decir, necesita un buen lijado, algún que otro relleno y tal vez la sustitución de algún listón, pero es el estado actual del modelo.

Otra cosa a comentar, es que el grosor de los listones del forro de 2 mm del kit de Occre es demasiado grosor a mi gusto. He comentado antes que el USS Constitution tiene otras muchas cosas mejores, en este caso el grosor del listón del casco es de 1/16", o sea 1,5 mm y eso se agradece.
Adjuntos
0326 forrado casco.jpg
0326 forrado casco.jpg (400.58 KiB) Visto 2405 veces
0326 FORRO CASCO 01.jpg
0326 FORRO CASCO 01.jpg (345.11 KiB) Visto 2405 veces
0326 FORRO CASCO 02.jpg
0326 FORRO CASCO 03.jpg
0326 FORRO CASCO 03.jpg (431.79 KiB) Visto 2405 veces
0326 FORRO CASCO 05.jpg
0326 FORRO CASCO 05.jpg (267.27 KiB) Visto 2405 veces
El modelismo es un vinculo más que nos une a las personas.
